Корректное выполнение подключения радиаторов, с учетом основных требований и стандартов, существенно влияет на эффективность их будущей работы, а также на возможность быстро достигать и поддерживать оптимальную температуру в помещении с минимальным расходом энергии. Обсудим также применение бокового подключения радиатора.
Какие есть способы подключения
Существует два основных варианта разводки, реализуемые в большинстве современных инженерных комплексах обогрева. Это нижнее и боковое подключение радиаторов отопления схема, каждого из которых имеет свои отличительные особенности. Чтобы разобраться, какая из них будет наиболее подходящей в конкретном случае, стоит детально изучить технологию их исполнения, достоинства и недостатки.

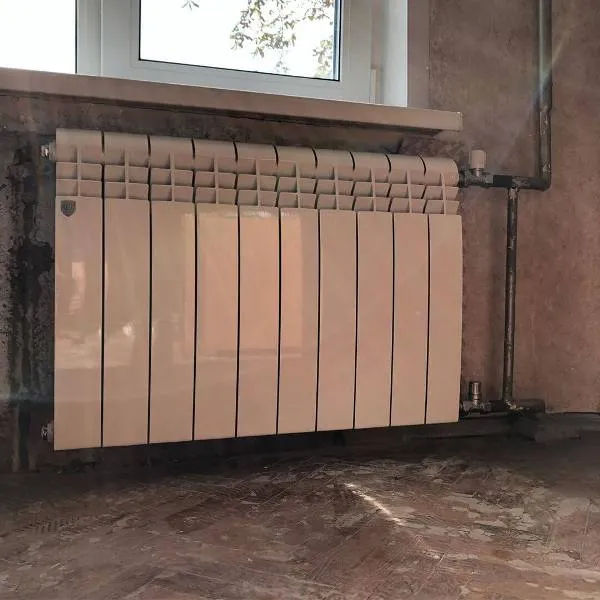

Боковое
Предполагает наличие на корпусе прибора двух выходов с обеих сторон. Это обеспечивает возможность подводки труб справа или слева. К верхнему отверстию обычно присоединяется подающая магистраль, нижнее боковое подключение отопительного радиатора предназначено для обратки. Это обеспечивает оптимальную теплоотдачу, когда вода или антифриз, равномерно проходят через все внутренние каналы. Реализовать данную схему можно практически в любой системе (одно- или двухтрубной), с оборудованием секционной, панельной, монолитной, трубчатой конструкции.
Наиболее эффективной считается диагональная схема, когда вход располагается с одной стороны вверху, выход – с другой внизу. Возможно, это выглядит не слишком эстетично и не даёт возможности спрятать коммуникации в стену или пол, зато гарантирует функционирование оборудования с максимальной производительностью.
Нижнее
Схема, ещё называемая вентильной, которая традиционно считается менее эффективной, нежели предыдущая. Однако она даёт возможность скрыто подвести трубопровод из пола, плинтуса, стены, что во многом определяет её популярность. Зачастую монтаж радиаторов отопления с нижним подключением выполняют своими руками хозяева автономных комплексов обогрева в небольших домах, коттеджах. Именно поэтому к такому способу установки наиболее адаптированы стальные панельные приборы, некоторые модели алюминиевых и биметаллических секционных, которые рекомендованы для индивидуальных систем обогрева.
Для реализации этой технологии они оснащаются двумя отверстиями в донной части, к которым подсоединяется разводка.
Нижнее однотрубное подключение вентильных радиаторов отопления
Предполагает наличие только одной магистрали (подающей), идущей замкнутым круговым контуром от котла и возвращающейся к нему же. Прибор врезается в эту линию, подсоединяясь к ней входным и выходящим патрубками. Основные преимущества такой схемы: минимальный расход материалов для её обустройства и простота сборки.
Недостатков несколько больше
- нижнее подключение радиаторов отопления к однотрубной системе исключает возможность регулировки мощности отдельной единицы
- неравномерный прогрев приборов, когда первые в цепи получают более горячий теплоноситель, последние – уже практически остывший
- необходимость сливать всю систему в случае ремонта или замены одного устройства
Нижнее подключение 2-трубное радиаторов отопления
В этом случае имеются две отдельных линии: подающая и обратная, каждая из которых подводится к определённому патрубку прибора. Для реализации такой разводки потребуется больше труб, запорно-регулирующей арматуры, фитингов и т.д., но, в конечном итоге, она позволит оптимизировать расход энергии без ущерба для комфорта микроклимата помещений. Во-первых, в таком комплексе имеется возможность индивидуально регулировать мощность каждого прибора благодаря установке ручных или термостатических вентилей. Во-вторых, наличие отсечной арматуры позволяет без проблем демонтировать прибор.
В 2-трубных системах нижнее подключение радиаторов отопления плюсы которого очевидны, а минусы не слишком существенны, является наиболее популярным вариантом. Оно может выполняться двумя способами
- Параллельным. В этом случае каждый прибор последовательно подсоединяется к подающей и обратной линиям. Вариант, где-то напоминающий однотрубную схему, но более усовершенствованный.
- Лучевым. Разводка идёт от распределительного коллектора индивидуально к каждому потребителю. Лучший в плане комфорта эксплуатации и экономичности способ, требующий значительных затрат на стадии монтажа.
Монтаж радиаторов отопления своими руками
Независимо от способа установки и типа разводки справиться с этой задачей под силу самостоятельно при наличии даже минимальных навыков. Главное, точно придерживаться стандартного алгоритма
- Подготовительные работы. Предполагают демонтаж старых батарей в случае необходимости, слив теплоносителя из системы, разметку положения корпуса. Важно, чтобы он находился примерно посередине оконного проёма. Расстояние от пола должно составлять не менее 15-20 см, от подоконника – 10-15 см, от стены – 5 см.
- Навешивание прибора. Производится на специальные кронштейны, которые зачастую входят в комплектацию поставки. Здесь необходимо учесть несущую способность стены, особенно при установке чугунного оборудования. Фиксация крепёжных планок осуществляется на дюбеля или саморезы. Положение корпуса после монтажа необходимо проверить по уровню, так как любой перекос может привести к снижению эффективности работы.
- Подсоединение к системе. Осуществляется двумя способами в зависимости от того, какая модель: боковая или вентильная. В первом случае разводка идёт вдоль стены или из неё, во втором она проходит скрыто под полом. В зависимости от конструкции устройства возможно нижнее боковое подключение вентильных радиаторов отопления, когда выходы находятся в донной части права или слева, и центральное, когда они размещаются посередине. Первый вариант более распространён, так как обеспечивает лучший прогрев поверхности. В случае с боковым присоединением трубы подводятся с одной стороны или с противоположных.
Особенности подключения
Грамотно реализовать эту стадию с учётом типа оборудования и вида разводки можно и без помощи специалистов на основе приведенных ниже рекомендаций. И боковое, и нижнее подключение радиаторов имеет свои плюсы и минусы, которые зависят от конкретных условий функционирования.
Вентильные приборы чаще всего оснащены встроенным термостатическим клапаном, к которому достаточно присоединить термоголовку для автоматизации процесса его регулирования. Подведение труб к отверстиям в донной части корпуса производится через узлы нижнего подключения, представляющие собой двойную арматуру для подающей и обратной линии. Она оснащена запорным шаровым механизмом и накидными гайками для удобства соединения неподвижных элементов.
Боковое подсоединение радиаторов производится через шаровые краны, тройники либо регулировочные клапаны. Они могут быть ручными или термостатическими. В первом случае мощностью излучения управляет сам пользователь. Во втором – он только выставляет желаемый уровень температуры в помещении, а прибор сам регулирует количество поступающего в него теплоносителя.
Нижнее или боковое подключение радиаторов — что лучше
На этот вопрос нет однозначного ответа даже у опытных знающих специалистов, так как каждый из видов оборудования реализует свои преимущества в определённых условиях эксплуатации и типах систем обогрева. Однотрубные комплексы более комфортны, когда в них работают приборы с боковым подсоединением, так как на них можно установить байпас. Его наличие позволит отключить потребителя без остановки работы других устройств.
В случае скрытой прокладки коммуникаций лучевым способом незаменимо нижнее подключение радиаторов отопления, данная схема предполагает вывод труб из-под плинтуса или напольной облицовки.
Заказывайте монтаж в нашей компании
Специалисты «Альфа-Терм» выполняют установку систем обогрева любого масштаба, сложности, конфигурации. Обратившись к нам, заказчик сможет получить весь перечень услуг от разработки проекта, подбора необходимого оборудования и материалов до сборки коммуникаций и их запуска в работу. С нами задача организации комфортного и эффективного инженерного комплекса будет решена предельно просто.
Какое подключение радиаторов отопления лучше нижнее или боковое?
Выбор между нижним и боковым подключением радиаторов зависит от нескольких факторов, таких как конфигурация помещения, требуемый тепловой комфорт и предпочтения.
Нижнее подключение радиаторов обычно используется, когда необходимо обеспечить высокую эффективность отопления. Радиаторы устанавливаются в нижней части стены, что позволяет им быстро нагреться и раздать тепло в комнате.
Боковое подключение радиаторов используется, когда необходимо обеспечить более равномерное распределение тепла. Радиаторы устанавливаются в боковой части стены, что позволяет им раздавать тепло в разные части комнаты.
В заключение, нет единственного «лучшего» типа подключения радиаторов — важно выбрать тот, ко
, который наилучшим образом подходит для ваших конкретных потребностей. Обратитесь к профессиональному инженеру, чтобы получить более точные рекомендации для вашей системы отопления.
