Буквенная маркировка кабелей — как обозначить жилы, изоляцию и оболочку проводов

Провод — это одна жила, которая может быть неизолированной или изолированной, и над которой, в зависимости от условий укладки и эксплуатации, может быть нанесена неметаллическая оболочка, обмотка и/или оплетка из волокнистых материалов или проволоки. Если вас интересует информация о буквенной маркировке кабелей, то этот параметр может быть важным при выборе.

1. Буквенная и цифровая маркировка жил и изоляции кабелей
2. Маркировка кабельных оболочек
3. Цветовая маркировка кабелей

Буквенная и цифровая маркировка жил и изоляции кабелей

Неизолированные провода обозначаются первыми буквами металла проводника:

• М — медный,
• А — алюминиевый,
• AT — алюминий тянутый,
• С — стальной,
• АС — сталеалюминиевый.

Изолированные провода и кабели с медными жилами не имеют специальных обозначений металла жилы; провода и кабели с алюминиевой жилой имеют букву А в начале маркировки.

Аналогично бумажная изоляция для кабелей не обозначается, в то время как другие виды изоляции проводов и кабелей обозначаются соответствующими буквами:

• Р — резиновая,
• В — поливинилхлоридная,
• Н — найритовая (негорючая резина),
• Э — эмалевая.

Маркировка кабельных оболочек

Материалы оболочек кабелей маркируются соответствующей первой буквой:

• С — свинцовая,
• А — алюминиевая,
• В — поливинилхлоридная,
• Н — найритовая,
• Р — резиновая.

В значительном большинстве буква Г, входящая в обозначение проводов, указывает, что они гибкие (многопроволочная жила), а в обозначении кабелей — что оболочка или защитная броня голые (отсутствует слой пряжи для защиты от коррозии при прокладке в земле или воде) или что кабель гибкий.

Бронированные кабели с ленточной броней имеют в маркировке букву Б, с проволочной броней — П или К.

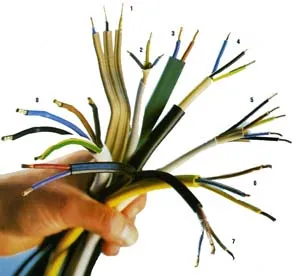

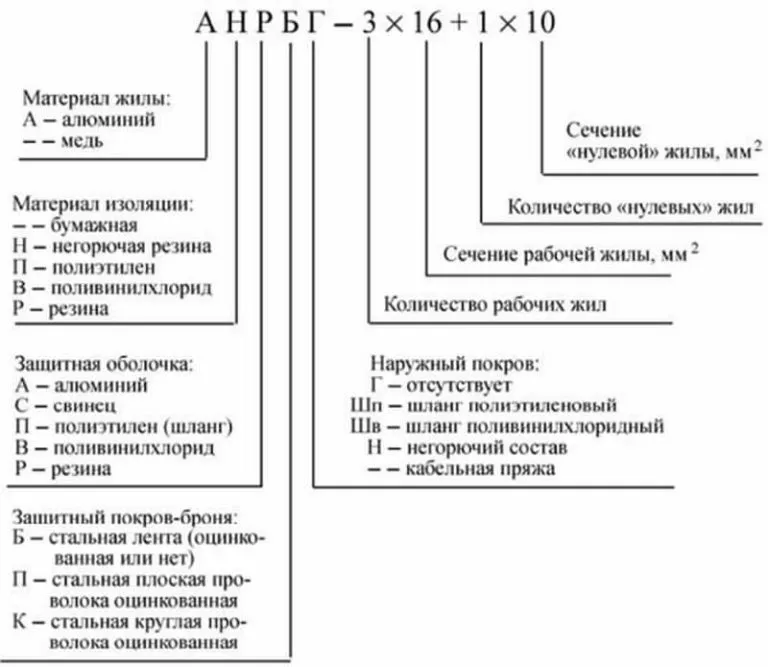

В марке изолированных проводов первая буква обозначает материал провода (при медных жилах обозначение отсутствует), вторая буква — П обозначает провод, третья — материал изоляции.

В обозначении могут быть также буквы, характеризующие другие элементы конструкции:

• О — оплетка,
• Т — для прокладки в трубах,
• П — плоский,
• Ф — металлическая фальцованная оболочка,
• С — для скрытой прокладки или для сельского хозяйства.

Провода и кабели различаются количеством жил (в основном от 1 до 4), сечением и номинальным напряжением.

Ещё одно интересное видео о маркировке в электрике смотрите ниже:

Стандартными являются следующие сечения жил: 0,35; 0,5; 0,75; 1; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000 мм2.

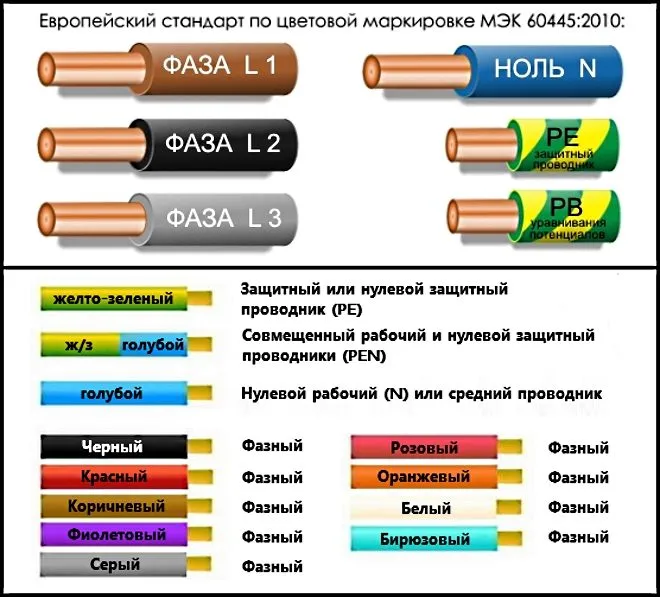

Цветовая маркировка кабелей

Провода изготовляют с изоляцией на напряжение 380, 660 и 3000 В переменного тока.

Как маркируется электрический кабель?

Электрические кабели маркируются различными способами в зависимости от типа кабеля и страны производства. В большинстве случаев на кабеле наносится текстовая маркировка, содержащая информацию о типе кабеля, его характеристиках и назначении.

Вот некоторые типичные маркировки, которые можно встретить на электрических кабелях:

1. Маркировка на оболочке кабеля: на оболочке кабеля могут быть указаны название производителя, тип кабеля, диаметр проводника, номинальное напряжение и ток, а также другие технические характеристики.

2. Цветовая маркировка: в некоторых странах используется цветовая маркировка для обозначения назначения кабеля. Например, желтый кабель может использоваться для заземления, красный для фазы, синий для нулевого провода, а зеленый или зелено-желтый для защитного провода.

3. Буквенно-цифровая маркировка: некоторые кабели имеют буквенно-цифровую маркировку, которая указывает на тип и назначение кабеля. Например, NYM-J 3×1,5 — это кабель с пластмассовой изоляцией, предназначенный для низковольтных электрических сетей, с тремя фазными проводами диаметром 1,5 мм.

4. Символьная маркировка: некоторые кабели имеют символьную маркировку, которая указывает на их технические характеристики. Например, VVGng (А)-LS 3×1,5 — это кабель с медными проводниками, пластмассовой изоляцией и оболочкой из негорючих материалов, с тремя фазными проводами диаметром 1,5 мм.

Маркировка электрического кабеля является очень важным элементом для безопасности при установке и использовании кабеля. Она помогает определить правильный тип кабеля для конкретной задачи и обеспечить правильное подключение к электрической сети.
