Монолитный ленточный фундамент представляет собой неразъемную железобетонную конструкцию, которая служит основой для здания и предназначена для переноса нагрузок от несущих стен и других элементов, обеспечивая прочность, надежность и долговечность конструкции. Если необходимо, можно рассмотреть детальный чертеж разреза ленточного фундамента.
Фундамент монолитно-ленточный проходит по всему периметру здания, ленты прокладываются под все важные элементы и стены. Чаще всего такой тип основания обустраивают для частных коттеджей, многоэтажных строений.
Наиболее оправдан такой фундамент при условии невысокого уровня пролегания почвенных вод (в случаях, когда они проходят ниже нужной глубины закладки основания). Если же ситуация иная, обязательно делают дренаж, проектирование и обустройство которого предполагает существенные дополнительные затраты.
Создание монолитного ленточного фундамента обходится сравнительно недорого, все работы можно реализовать своими руками при условии соблюдения норм СНиП, знания особенностей технологии, выполнения верных расчетов и выбора качественных строительных материалов.
- Сфера применения и виды ленточного монолитного основания
- Расчет ленточного фундамента
- Технология монтажа
- Создание и монтаж армирующего каркаса
- Заливка ленты фундамента
- Устройство подвала в доме с ленточным фундаментом
Сфера применения и виды ленточного монолитного основания
Выбор конкретного типа основания для будущего здания зависит от множества факторов, основными среди которых выступают вид материала для возведения дома, количество этажей, тип грунта и его свойства, уровень прохождения грунтовых вод и промерзания земли и т.д. Все эти показатели влияют на главный параметр – степень нагрузки несущих конструкций на опору и основание.
Когда строится ленточный монолитный фундамент:
- Большой вес стен дома из камня, кирпича, бетона
- Наличие тяжелых перекрытий в конструкции – металлических, железобетонных
- Наличие неоднородных грунтов на участке для строительства объекта (что, в свою очередь, провоцирует неравномерное распределение нагрузок на основание)
- Закладка в проект цокольного этажа, гаража, подвала в будущем доме

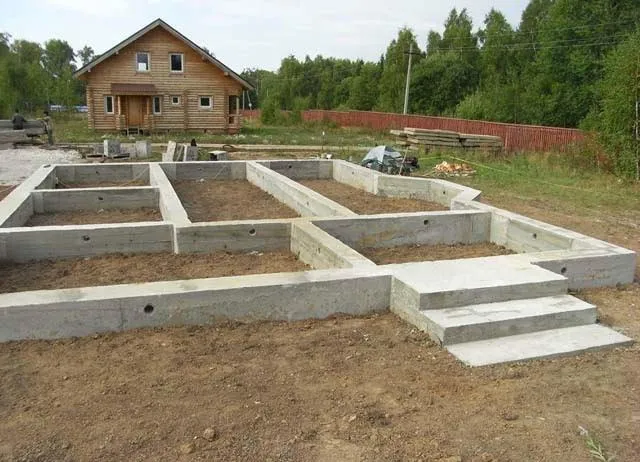

Фундамент ленточно-монолитный являет собой ровную горизонтальную полосу единой формы с единым значением поперечного сечения. Полоса проходит по всему периметру здания, а также под внутренними стенами. Монолитную конструкцию выполняют из железобетона – раствор заливают в опалубку с собранным арматурным каркасом внутри.
По типу сборки конструкции ленточный фундамент может быть:
- Монолитный – бетон заливается в опалубку с арматурой непосредственно на объекте.
- Сборный – составляется из произведенных на заводе блоков, на 25% менее прочный в сравнении с монолитным вариантом.

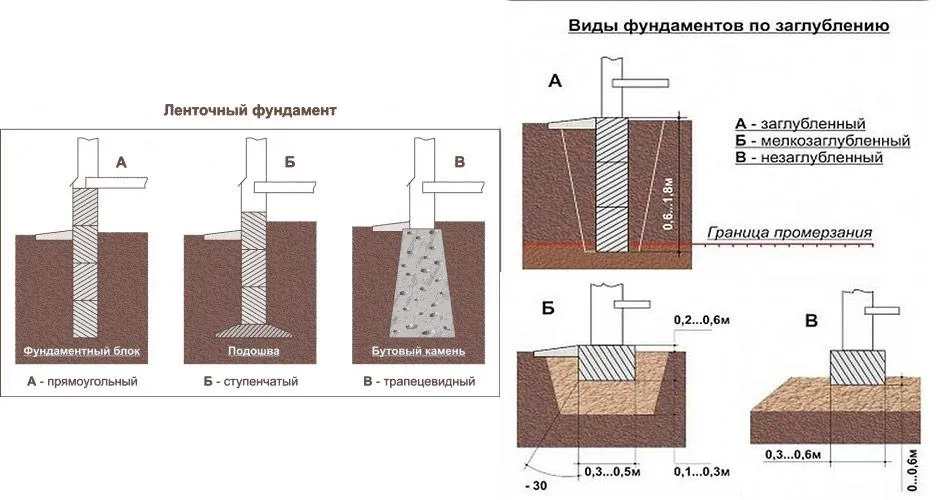

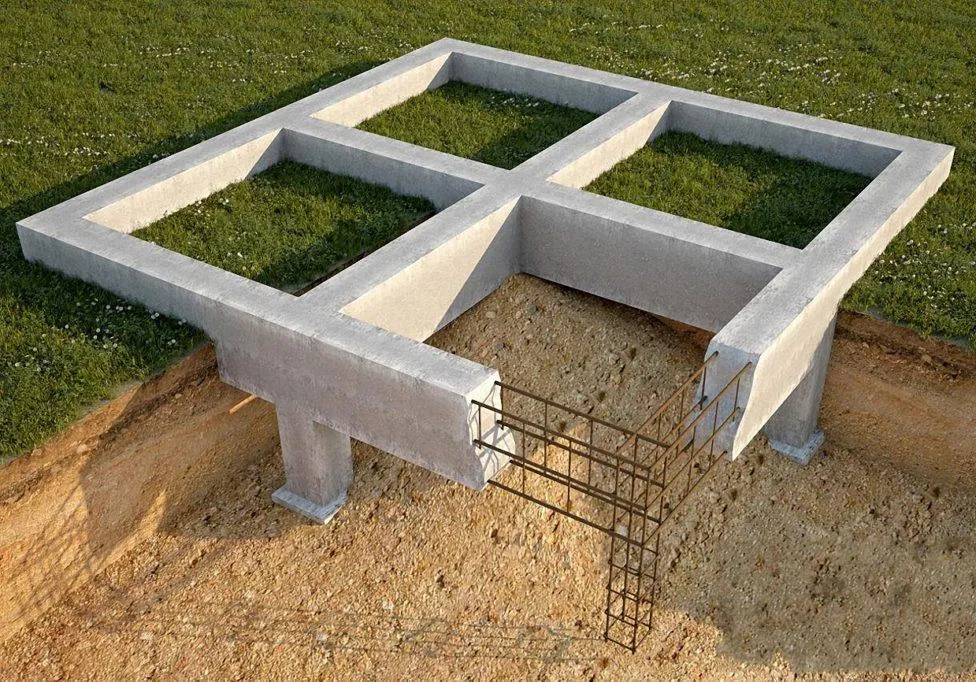

Монолитные ленточные фундаменты по типу заглубления и конструкции:
-
Заглубленный
– в грунт уходит 50-70% высоты основания. Данный тип конструкции актуален при возведении коттеджей из разного типа тяжелых материалов. Очень высокая несущая способность дает возможность обустроить в доме хороший цокольный этаж или подвал. Заглубленный фундамент из железобетона предполагает серьезный объем земляных/бетонных работ, поэтому применяется редко.
-
Мелкозаглубленный
– самый популярный тип конструкции. Лента заглубляется на 20-30% высоты (обычно на 40-70 сантиметров), идеально подходит для зданий из бруса, железобетонных плит, кирпича, пено/газоблоков. Высокая несущая способность, надежность, минимальные трудозатраты – основные преимущества. Предполагает пролегание уровня грунтовых вод глубже метра.
-
Незаглубленный
– предполагает поднятие пояса цоколя, демонстрирует немалую прочность на изгиб. Обычно высота больше ширины, подходит для срубов, бань, сараев, дач.
-
Т-образный
фундамент ленточный монолитный (железобетонный) – предполагает уширение подошвы с целью компенсировать боковые смещения. Актуальна конструкция для легких строений, заборов, террас. Обратную засыпку делают песком.
-
Пояс ленточного типа
– без заглубления, используется для щитовых, каркасных зданий, с целью повышения опорной поверхности делают ширину больше высоты.
Строительство монолитного ленточного фундамента может осуществляться на грунте любого типа. На супесях, сухих песках, суглинках конструкция проектируется выше уровня промерзания. Средне/высокопучинистые почвы предполагают заглубление на 20-30 сантиметров ниже границы промерзания без дренажа. В случае, когда решают заменять пучинистую почву на непучинистую и выполняют дренаж, фундамент допускается заглублять выше границы промерзания.
Если на участке отмечен высокий уровень грунтовых вод, сначала проводят осушительные мероприятия, так как гидростатическое давление будет деформировать фундамент. В таком случае также можно использовать свайную технологию обустройства основания.
Строительство ленточного монолитного фундамента предполагает определенные особенности, плюсы и минусы. Поэтому до того, как начинать создавать проект и план, выполнять расчеты и реализовывать все, необходимо тщательно изучить важные нюансы.
Основные преимущества ленточного монолитного основания:
- Универсальность – конструкция подходит для дома из любого материала, с любым количеством этажей
- Простота строительства – технология возведения ленточного монолитного фундамента заключается в рытье котлована, монтаже опалубки, прокладке арматуры и заливке бетоном
- Высокий уровень прочности – самое главное преимущество конструкции, позволяющее ей легко выдерживать серьезные несущие нагрузки
- Длительный срок службы – в среднем такой железобетонный фундамент может прослужить до 150 лет
- Сравнительно небольшой объем земляных, бетонных работ
- Отсутствие необходимости привлечения спецтехники (может потребоваться уже потом для укладки плит перекрытия, колонн и других строительных работ)
- Минимальные требования к почве, уровню грунтовых вод
- Простая схема монтажа – все расчеты с чертежами вполне реально выполнить самостоятельно
- Низкая себестоимость конструкции – так, если сравнивать монолитное основание и проект из железобетонных плит, то первый вариант обойдется на 45-55% дешевле (в общей смете расходы на фундамент составляют около 10% общей суммы)
- Возможность создать полноценный цокольный этаж, гараж, подвал
Из недостатков стоит упомянуть высокий расход материалов, серьезные трудозатраты, длительное застывание бетонного раствора, отсутствие возможности реализовать проект на неровной местности, обязательное выполнение тепло/гидроизоляции.
Расчет ленточного фундамента
Любой монолитный ленточный фундамент для многоэтажного дома или одноэтажного строения проектируется с учетом нормативов и требований, указанных в СНиП 3.03.01-87 и ГОСТ Р 52086-2003.
В расчетах обязательно берут во внимание результаты гидрогеологических изысканий участка, опыт эксплуатации соседних зданий. В первую очередь, нужно определить характеристики и состав почвы на предполагаемой глубине, сделать под будущий фундамент чертеж.
Глубина заложения
Данный параметр находится в прямой зависимости от веса здания, глубины промерзания грунта в регионе. Крупный коттедж на грунте с оптимальной несущей способностью требует таких показателей: глубина промерзания грунта плюс 10 сантиметров (минимум 50-70 сантиметров). При наличии подвала глубину увеличивают. Если создается мелкозаглубленное основание, граница промерзания не оказывает влияния на глубину заглубления.
Что касается границы грунтовых вод, то глубина прохода фундамента зависит от месторасположения слоя, на который планируется опирать основание: можно делать ниже или выше линии. Если ниже – обязательно понадобятся дренаж и антикоррозийная обработка ленты.

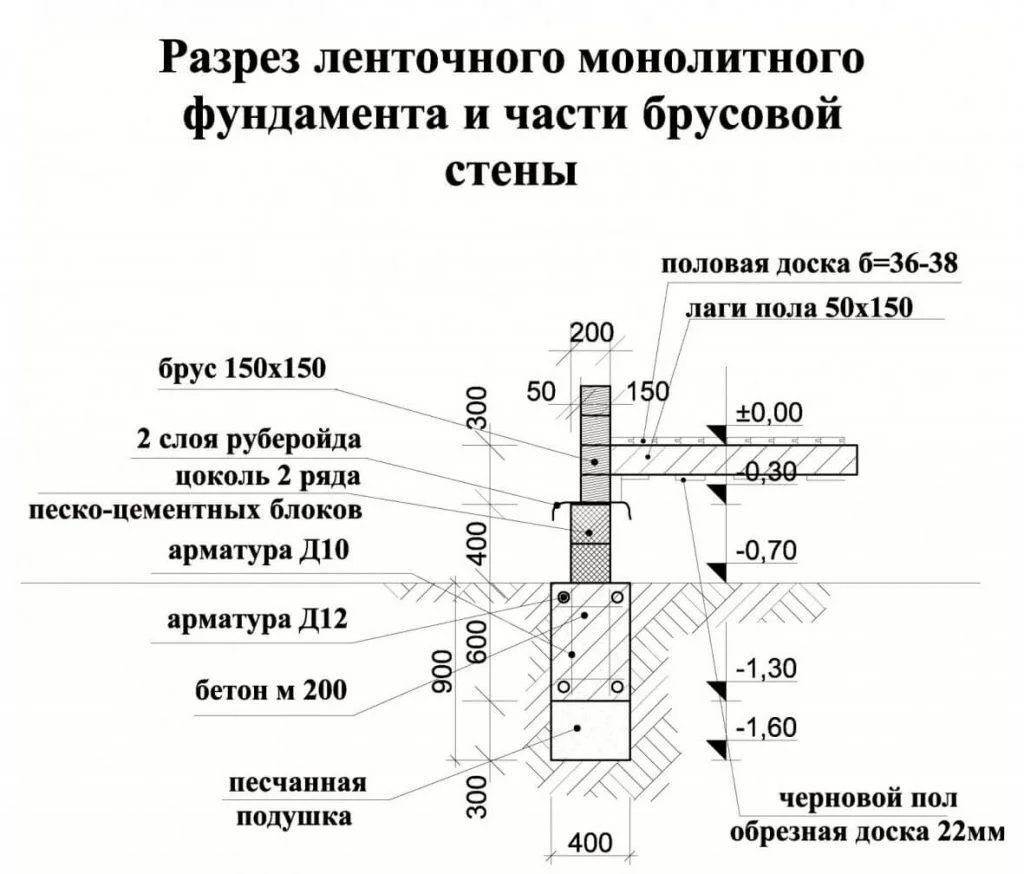

Ширина и высота монолитной ленты
Монолитный ленточный фундамент размеры может предполагать любые. Все зависит от типа здания.
Определение ширины ленты:
- Здания из газо/пеноблоков, силиката и иных легких штучных материалов – берется ширина несущих стен + 10 сантиметров
- Дома каркасные– ширина стен (для 2-этажного строения) или -10 сантиметров от ширины стен (один этаж)
- Дом из бруса – ширина бруса +/- 10 сантиметров (величина зависит от числа этажей)
Общая формула для просчета высоты ленточного фундамента (независимо от типа материала): уровень снега в регионе строительства + 20 сантиметров (но не более 2 значений ширины). Длину определяют в виде суммы всех несущих стен дома. С учетом всех параметров можно просчитать площадь подошвы фундамента.
Расчет несущей способности
Фундамент ленточный монолитный (армированный) должен выдерживать все возложенные на него нагрузки. Для этого выполняется расчет, позволяющий оценить устойчивость подстилающей почвы при влиянии на нее нагруженного основания. Вычисляют по формуле:
S>Yn*F/Yc*Rо
– тут:
-
S
– площадь самой подошвы в квадратных сантиметрах
-
Yn
– коэффициент надежности (равен 1.2)
-
Rо
– расчетное сопротивление почвы основания
-
F
– общая нагрузка на фундамент в килограммах
-
Yc
– коэффициент, который зависит от условий работы
Общую нагрузку определяют, складывая вес всех строительных материалов, которые используются в строительстве, а также временные нагрузки. Можно воспользоваться для этого специальным калькулятором или специальными таблицами (есть в свободном доступе сети), где указан коэффициент условий работы, расчетное сопротивление в зависимости от вида почвы.
Технология монтажа
Сборно-монолитный ленточный фундамент выполняется в соответствии с определенными правилами. Прежде, чем начинать работы, необходимо тщательно изучить каждый этап.
Разметка участка
Перед проектированием на участке тщательно исследуют грунт. Потом делают разметку, стараясь максимально жестко привязываться к имеющемуся участку. Связано это с тем, что подземное строение может быть неоднородным и даже незначительное смещение конструкции может дать нехороший результат – вдруг под частью основания окажется полость или просадочные породы.
Мастера советуют не перемещать существенно предполагаемое место расположения. Если позиционироваться с точностью до сантиметра не удастся, то все равно важно работать по проекту.
Для разметки используют шнур и деревянную обноску. Также допускается прорисовывание линий известковым раствором. Сначала готовят схему фундамента, потом ее переносят на местность. Без чертежа работать практически невозможно.
Разметку делают так: вначале отмечают первой угол, потом из этой точки проводят сторону (лучше параллельную дороге или забору), далее делают прямой угол (можно использовать способ египетского треугольника). Колья обноски должны находиться на небольшом расстоянии от внешних стен сооружения, чтобы избежать провисания шнура в процессе разработки грунта.
Далее проверяют диагонали – они обязательно должны совпадать, допустимое отклонение составляет 2 сантиметра. Если дом сложный в плане, можно проект разбить на простые фигуры. Для тяжелого оборудования отмечают отдельные фундаменты, принимая деформационный шов между основной лентой и ними минимум 10 сантиметров. После заливки данное пространство аккуратно засыпается негорючим сыпучим материалом.

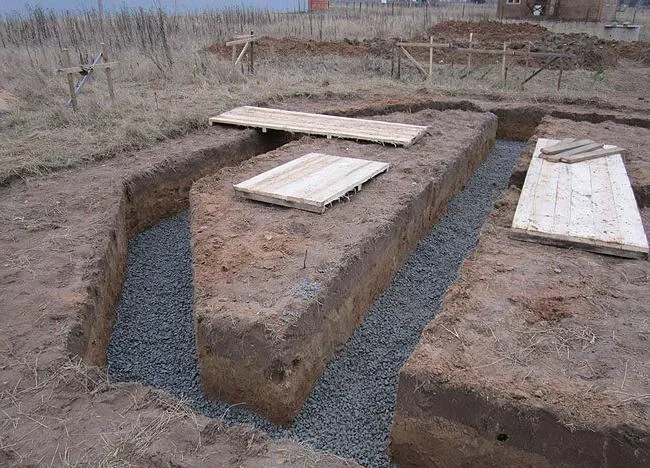

Рытье траншеи для заглубления монолитной ленты и устройство подсыпки
Выполняя ленточно-монолитный фундамент для дома, необходимо учитывать масштабы самого строения. Объемы земляных работ и привлекаемая спецтехника зависят напрямую от масштабов проекта и габаритов строения, наличия/отсутствия подвала. Если цокольного этажа или подвала не будет, то грунт вынимают по разметке (делая запас для установки опалубочной конструкции около 50*80 сантиметров с каждой стороны).
Если в доме будет подвал, вынимать придется весь грунт. Габариты котлована должны на 2-3 метра превышать размеры фундамента. Плюс запас для распорок опалубки. Большие объемы грунта выбирают с использованием спецтехники, которую обычно арендуют. Наем бригады «копателей» обойдется не дешевле, но времени отнимет намного больше.
Верхний плодородный слой почвы укладывают отдельно – потом ее можно раскидать в саду. Остальной грунт просто сваливается в кучу: часть потом уйдет на выполнение обратной засыпки, часть просто вывезут.
После выемки основного объема почвы грунт равняют и уплотняют. Если работал экскаватор, нередко можно увидеть неровности (участки на 25-30 сантиметров больше установленный глубины), все это аккуратно засыпается и тщательно трамбуется.
Кроме того, всю траншею или котлован необходимо утрамбовать и выровнять. Лучше использовать для этих целей виброплиту. Ведь на грунт будет давить все здание и даже минимальные неровности, пустоты в будущем могут стать причиной усадок, появления трещин в ленточном фундаменте.
Мастера советуют вообще дно засыпать слоем песка мелкой/средней фракции, потом его увлажнить и утрамбовать виброплитой. Двух слоев (засыпаемых по очереди) в 15-20 сантиметров будет вполне достаточно. Каждый из слоев отдельно проливается водой и трамбуется.
Некоторые проекты предусматривают выполнение песчано-гравийной подсыпки. В таком случае сверху на песок прокладывают слой щебня фракции от 30 до 60 миллиметров толщиной до 15 сантиметров, потом трамбуют. Желательно прокладывать слои по 5 сантиметров и каждый трамбовать. Так удается добиться большей плотности грунта, улучшения его несущих способностей.

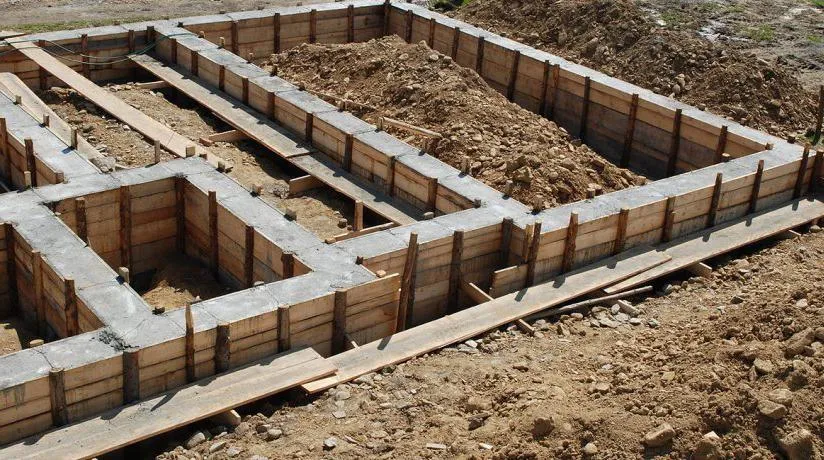

Монтаж опалубки

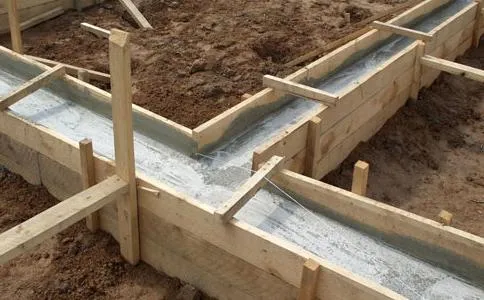

Перед тем, как заливается монолитная лента фундамента, монтируют опалубку. Обычно конструкцию выполняют из влагостойкого прочного материала, способного выдержать давление бетона.
Опалубки бывают:
-
Съемными
– чаще всего делают из древесины минимум второго сорта (фанера, доски). Ширина досок должна быть равна минимум 15 миллиметрам, толщина – хотя бы 4 сантиметра. Это могут быть ОСП или низкосортная фанера (можно найти специальную опалубочную, которая с одной стороны выполнена с защитным ламинированием). В процессе монтажа все элементы плотно скрепляются. При этом, высота конструкции должна быть равна высоте ленты + 10 сантиметров. Щиты скрепляют продольными и поперечными брусками, доски собирают поперечинами. Щиты монтируются по разметке ленты, крепятся снаружи укосами, внутри распорками.
-
Несъемными
– обычно выполняются из металлических листов толщиной до 2 миллиметров. Примечательно, что внешней стороны конструкцию покрывают антикоррозийным средством. Опалубка стягивает ленту фундамента, на стыках усиливается уголками или швеллерами. По нормативам запрещено применять данный тип опалубки во влажных грунтах. Единственный недостаток конструкции – высокая цена.

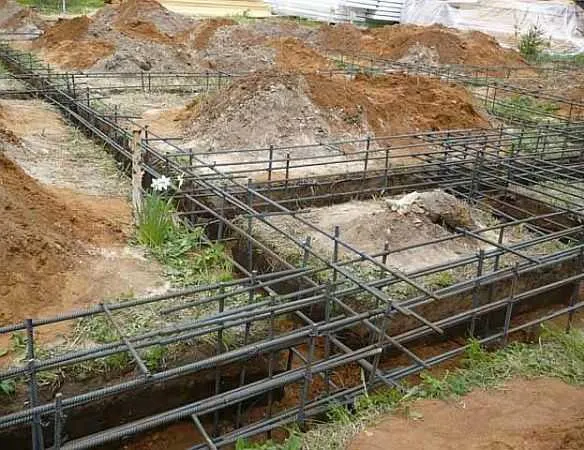

Создание и монтаж армирующего каркаса
Армирование ленточного монолитного фундамента выполняется в обязательном порядке. Металлические прутья, связанные в каркасы, позволяют повысить сопротивление конструкции нагрузкам и силам деформации.
Стержни армирующего каркаса:
- Арматура рабочая – продольные стержни, которые берут на себя нагрузки на изгиб.
- Хомуты – выполнены в формате горизонтальных поперечных прутов, которые связывают каркас.
- Вертикальные хомуты – связывают прутья, которые находятся в различных плоскостях.
Армирование монолитного ленточного фундамента осуществляется по нормативам СП 63.13330.2012.
Величина диаметров арматуры для разных конструкций:
- Хозпостройки, легкие здания – 8-10 миллиметров
- Строения из бруса, штучных материалов – 10-14 миллиметров
- Тяжелые дома из блоков, кирпича – 14-18 миллиметров
- Самый большой диаметр арматуры в малоэтажном строительстве – 22 миллиметра
Армирование всех элементов и узлов конструкции монолитного ленточного фундамента выполняется с использованием прутьев класса А3 (А400) либо А240. В армокаркасе предусматривается 4/6 рабочих прутьев. По нормативам поперечное армирование выполняется с шагом в 30-60 сантиметров. Вяжут каркас проволокой сечением 0.6-1 миллиметр. Хорошо, если есть специальный крючок или пистолет.
Сварку практически не применяют – данный вид соединения допускаются только на прямолинейных продольных участках конструкции.

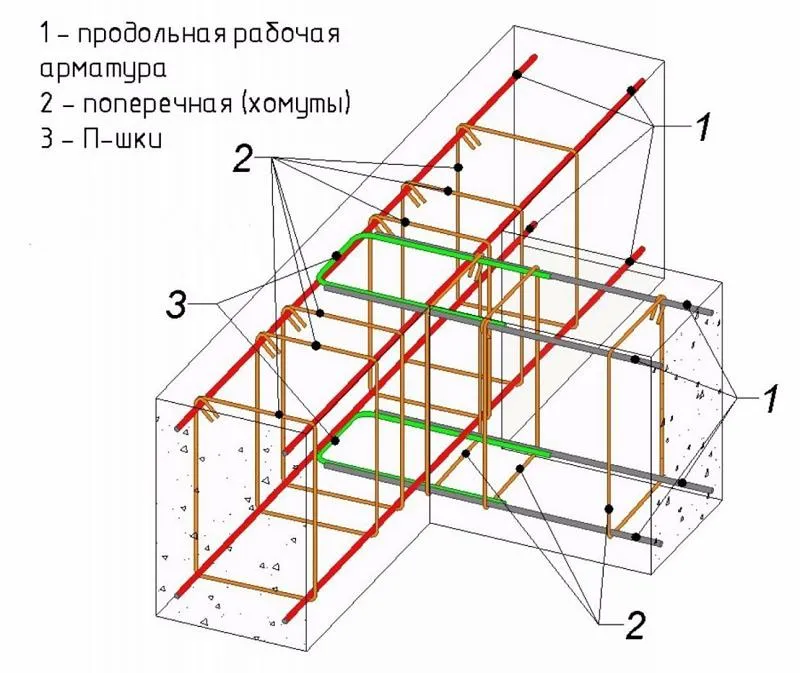

Выполнение угловых соединений:
- Г-образные хомуты – накладываются внахлест, где внешние прутья соединяются со внутренними
- Жесткое соединение внахлест («лапка») – концы прутьев сгибают под углом в 90 градусов, потом соединяют проволокой
- П-образные хомуты – устанавливаются внахлест дополнительные прутья соответствующей формы, обеспечивая дополнительный каркас для горизонтальных/вертикальных прутьев
- Армирование тупых углов – прут изгибается сверху, снизу соединяется внахлест, потом собирается дополнительный хомут в точке сгиба
Расчет арматуры по плану (армокаркас на 4 стержня):
- Длина ленты множится на 4 – длина продольных стержней
- Длина ленты делится на шаг между прутьями вертикальными, умножается на 4 – длина вертикальных прутьев
- Сумма обоих значений выше – общая длина прутьев для каркаса
- Длина стержня составляет 6 метров – поделив значение на 6, можно получить количество стержней
- Добавить к получившемуся значению около 7-10%

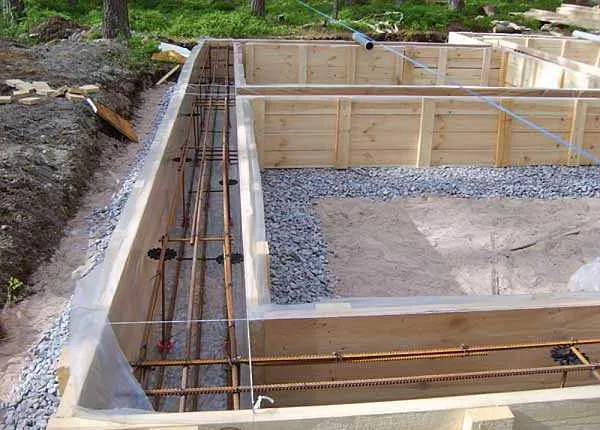

Уже связанный арматурный каркас устанавливается в опалубку таким образом, чтобы металлические стержни нигде не касались ни дна траншеи, ни стенок опалубки (после заливки были полностью утоплены в толщу бетонной смеси).
Заливка ленты фундамента
Монолитные ленточные железобетонные фундаменты заливают бетоном класса прочности В17.5/В20, можно В25.
Правила заливки бетона в опалубку:
- Заливка осуществляется послойно – толщина одного слоя составляет до 20 сантиметров
- Все слои поочередно уплотняются специальным виброинструментом без касания арматурного каркаса
- Пока не схватился залитый слой, по нему заливают следующий
Благодаря вибрированию из бетона уходят пустоты и воздух, смесь распределяется в опалубке равномерно, что положительно влияет на показатели прочности монолитной ленты.
Если заливка осуществляется из спецтранспорта, лучше использовать желоба – так доставка осуществляется проще, а раствор не падает с высоты (материал может расслоиться, падая с высоты в 150 сантиметров и более).
В зависимости от погоды, за бетоном нужно по-разному ухаживать. При заливке в сухую теплую погоду ленту нужно накрыть полиэтиленовой пленкой, чтобы не позволить влаге быстро испариться. Смачивание в данном случае не очень поможет из-за большой глубины бетона, поэтому важно правильно накрыть.
При температуре около +20С через 3 суток бетон возьмет до 50% прочности, через 5 суток можно снять опалубку. При температуре +10С нужно ждать до 14 дней, при +5С процесс схватывания останавливается и нужно либо прогреть бетон, либо утеплить опалубку.
Готовый ленточный фундамент (по прошествии 28 суток после заливки) нужно утеплить и проложить слой гидроизоляции, лишь потом выполнить обратную засыпку.
Устройство подвала в доме с ленточным фундаментом
Вопрос о проектирование подвала актуален при глубине закладки монолитного ленточного фундамента больше 50 сантиметров. Проект будет дорогостоящим – существенно возрастает объем земляных работ, требуется больше бетона. Если будет укладываться монолитная плита внутри ленточного фундамента, придется привлечь спецтехнику.

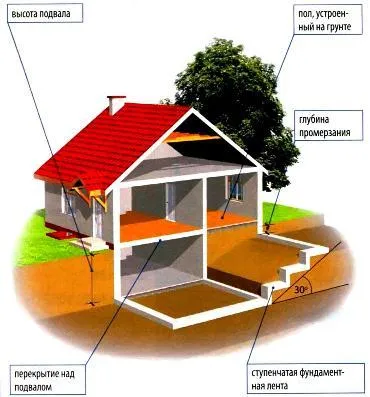

Обычно подвал делают лишь под одним помещением здания (небольшим), лента становится стенами подвала. Она обязательно должна быть утеплена снаружи и внутри. Разрез подвала под строением с ленточным типом фундамента:
Пол подвального помещения заливают бетоном в опалубку с предварительно собранным армакаркасом. Толщина пола должна составлять минимум 30 сантиметров. Лучше всего арматурой пол привязать к ленте, сделав жесткую сцепку – тогда можно избежать просадки пола.
Монолитный ленточный фундамент – долговечное и надежное основание, которое можно выполнить самостоятельно. При условии верно произведенных расчетов и правильного чертежа, соблюдения технологии и подборе качественных материалов удастся создать прочную, стойкую к разным воздействиям конструкцию, которая прослужит много лет.
