Чертежи угловых моек для кухни
Угловая компоновка для кухонного гарнитура остается наиболее оптимальным вариантом с точки зрения удобства и функциональности. Главное преимущество данной схемы заключается в том, что даже в ограниченных пространствах можно удобно разместить бытовую технику и следовать принципу «треугольника». Если это актуально, можно рассмотреть чертеж кухни с угловой мойкой.
Чертежи приставной угловой мойки для кухни
Чаще всего в качестве углового модуля используют приставную тумбу. Глухая фальш-панель служит примыкающей стенкой к продолжению ряда столов-тумб с другой стороны.
Подобный модуль ценится за свою компактность. На чертеже видно, что габаритные размеры приставной тумбы-мойки в стандартном исполнении составляют порядка 1000х600 мм (с учетом свеса столешницы). Если примыкающая столешница заужается, например до 450 мм, то размеры угловой мойки будут 850х600 — вполне достаточно для вреза обычной мойки.
Чертежи угловых моек для кухни приставного типа могут изменяться, в зависимости от подвода коммуникаций. Если труба слива и подачи воды «заходят» слишком глубоко на внутреннюю боковину стола-мойки, то ее делают составной из планок.
Также фальш-панель может быть не во всю глубину модуля. Например, когда сбоку планируется поставить посудомойку или стиральную машину, есть резон сделать ее также в виде планки, чтобы оставить «щель» для прокидывания шлангов к бытовой технике.
Чертежи Г-образных кухонных тумб под мойку

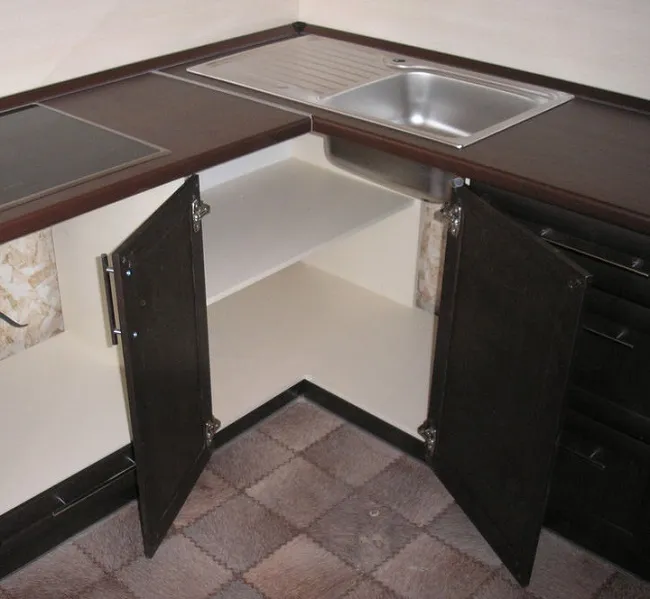

Пожалуй, самым эргономичным и удобным угловым модулем под мойку, является Г-образный стол-тумба.

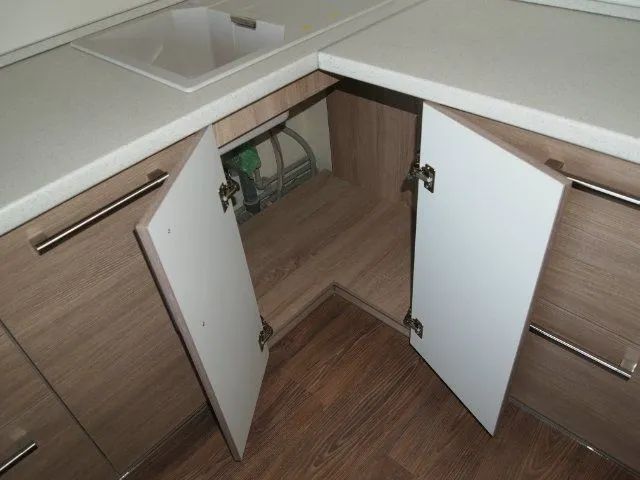

На чертеже видно, насколько широкий доступ обеспечивает дверца-трансформер внутрь мойки. Благодаря ней, внутреннее наполнение стола-мойки может вместить дополнительные системы хранения. Также внутри можно удобно расположить фильтры с водой, счетчики расхода воды и другие приборы с возможностью комфортного обслуживания и наблюдения.
Если отойти от идеи дверцы-трансформера, можно поставить на тумбу и две распашные дверцы. Главное, правильно рассчитать ширину фасадов, чтобы они не цеплялись друг за друга во время открывания.
Внутренняя конструкция Г-образной мойки также может меняться, в зависимости от подвода труб водоснабжения и слива.
Чертежи угловых моек «трапецией» для кухни
Когда-то угловой трапециевидный модуль был очень популярен в планировках кухонных гарнитуров. Однако, практика показала, что он слишком громоздок и не практичен, в сравнении с другими вариантами.
Чертежи угловых моек трапецией наглядно демонстрируют, что при довольно объемных размерах модуля, доступ внутрь ограничен узкой дверцей. Однако в кухнях, где нет проблем со свободным местом, и вопрос максимальной оптимизации свободного пространства не стоит остро, угловую тумбу-мойку трапецией можно вполне поставить. Своим дизайном и конструкцией она «поддерживает» вид углового навесного кухонного шкафа, который также обычно делают со скошенной дверцей.
Источник
Как удобно расположить угловую мойку на кухне?
Ваш репост изменит интернет ��
Угловое расположение мойки можно нередко встретить в маленьких кухнях. Порой это единственное возможное решение, позволяющее уместить в рабочей зоне все необходимое. Но всегда ли угловая мойка удобна для использования? Как выбрать место для нее правильно, чтобы мытье посуды не превращалось в ад? Покажем на конкретных примерах варианты удобного и неудобного расположения.

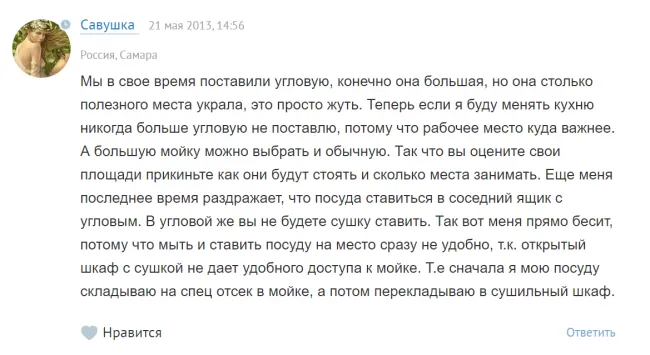

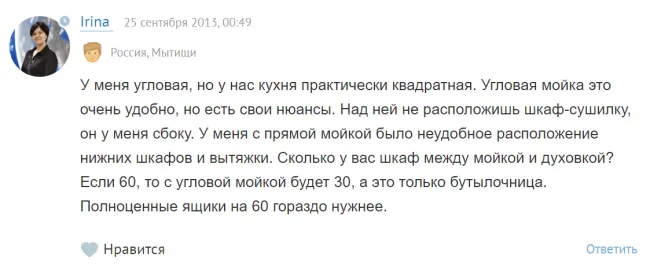

Отзывы на форумах от тех, кто уже установил мойку в углу, очень неоднозначные.
Практически равное количество тех, кто выступает «за», и тех, кто «против» такого расположения. И те и другие приводят свои аргументы. В таблице ниже мы представили некоторые из них.
Удивительно, но другие хозяйки видят именно в этом минус.
· В углу неудобно пользоваться шкафом для посуды и сушкой.
· Вместо раковины можно поставить крупную бытовую технику – тостер, кофемашину, СВЧ и т.д.
· Вместо коммуникаций можно установить «умный» уголок с вращающимися или выдвижными секциями. Если там будет сифон и сливные трубы, то место будет использоваться не так рационально.
| Плюсы | Минусы |
| Не пропадает место на столешнице. Остается место для рабочей поверхности. В шкафу под раковиной удобно хранить мусорное ведро и моющие средства. | |
| Компактная круглая с крылом или без идеально подходит для расположения в углу | Не влезает большая мойка. Круглая не всегда и не для всех удобна: например, для мытья противня из духовки непрактична. |
Если выбирать с точки зрения экономии мест для хранения, то тут всё очень индивидуально и зависит от того, как вы привыкли и можете организовать порядок в шкафах. А вот вопрос – насколько удобно мыть посуду, стоя в углу, будет зависеть от нескольких факторов:
Есть Г-образные кухни с угловой тумбой в форме трапеции. В этом случае можно врезать раковину любой формы.
Но прямой угол в некоторых случая смотрится намного симпатичнее скошенного, поэтому рассмотрим варианты, когда можно не жертвовать ни эстетикой, ни удобством.
Неудобно

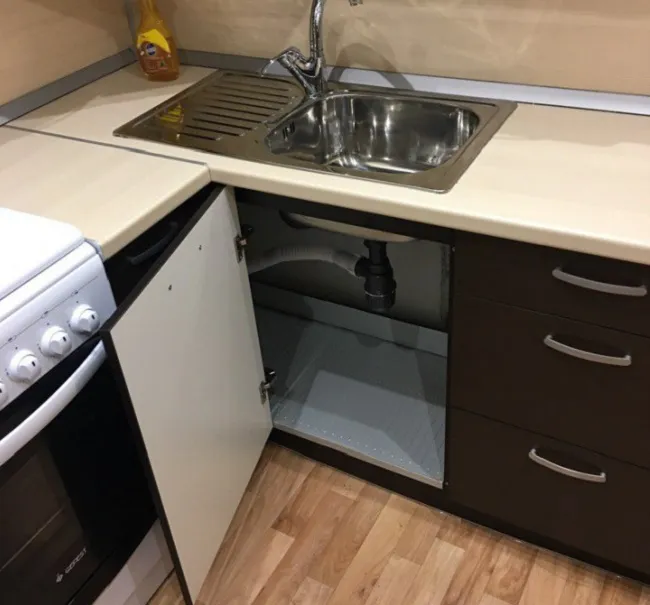

Наглядно о том, как НЕ нужно устанавливать, покажем на примере ниже.
В этом варианте будет неудобно убирать посуду в шкаф на сушку, т.к. лицо упирается прямо в фасад. Упираться в ноги и мешать будут и ручки на дверцах.
Возможно, смещение влево на пару-тройку сантиметров и другие ручки на фасадах решили бы эту проблему.
Приемлемо

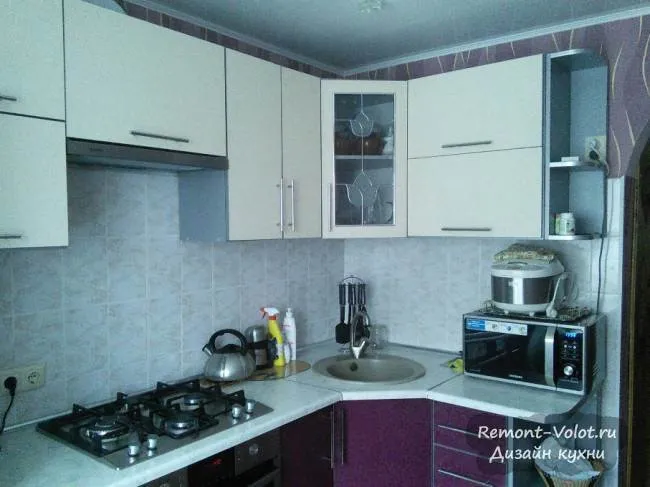

Более удачный вариант представлен на фото ниже.
Здесь ничего не мешает ногам, удобно стоять благодаря скошенному углу. Но нет крыла. А значит, складывать мокрую посуду придется сразу в шкаф. Шкаф с сушилкой расположен правее, а тянуться до него неудобно.
Здесь бы хорошим решением был вариант с крылом, повторяющая форму тумбы. На фото ниже несколько примеров.
Отлично

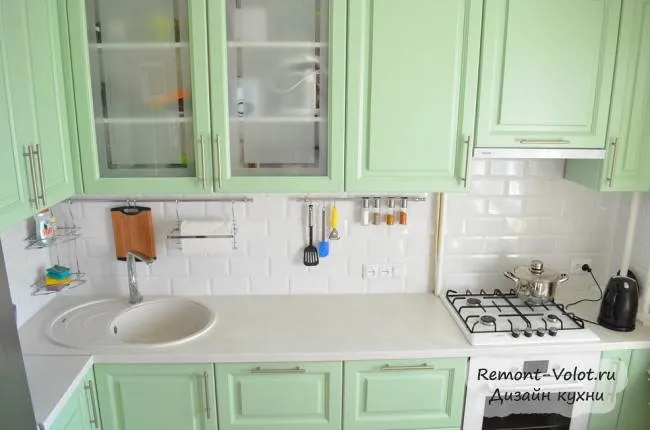

А теперь разберем несколько примеров того, как можно в маленькой кухне расположить ее так, чтобы было удобно мыть посуду.

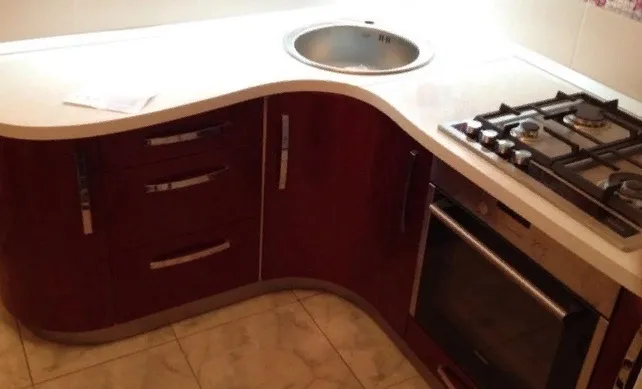

Удобно и компактно разместить мойку на этой кухне удалось за счет того, что нижние шкафы в левой части гарнитура имеют меньшую глубину. Благодаря такой планировке легче подступиться и к угловой тумбе. При этом нисколько не потерялось место для хранения. Шкаф с сушкой для посуды расположен слева. Укладывать в него посуду сразу после споласкивания нет необходимости (это было бы неудобно), поэтому хозяева выбрали модель с вместительным крылом.

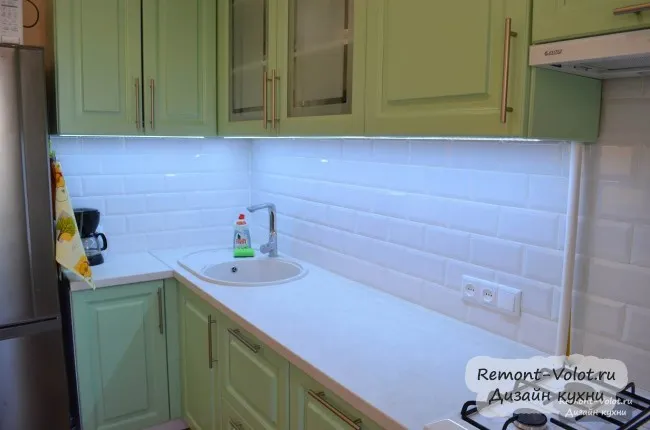

Еще один вариант удачного расположения на фото ниже. Его уже сложно назвать угловым. Но при этом раковина достаточно смещена в сторону от стены, чтобы освободить место на столешнице для готовки.
Для кухонь, где есть возможность чуть передвинуть мойку от стены, этот вариант тоже будет оптимальным.
Источник
Угловой шкаф под мойку: размеры, чертежи и нюансы сборки
Угловые планировочные решения для кухни по праву считаются самыми эргономичными и функциональными. Во многом благодаря заложенному в основе правилу треугольника. Именно при его соблюдении хозяйка тратит меньше времени и сил на хождение вдоль рабочей поверхности. Угловой шкаф под мойку традиционен для российских кухонь и редко кто решает отказаться от него. Ведь как раз от угла идет подключение всех систем водоснабжения и слива. И переносить их довольно трудоемко и не всегда обоснованно.
Чертежи угловых шкафов под мойку
Если не брать во внимание принцип встраивания чаши мойки (а она может быть накладной и врезной), то различают три конструкции углового шкафа под мойки:

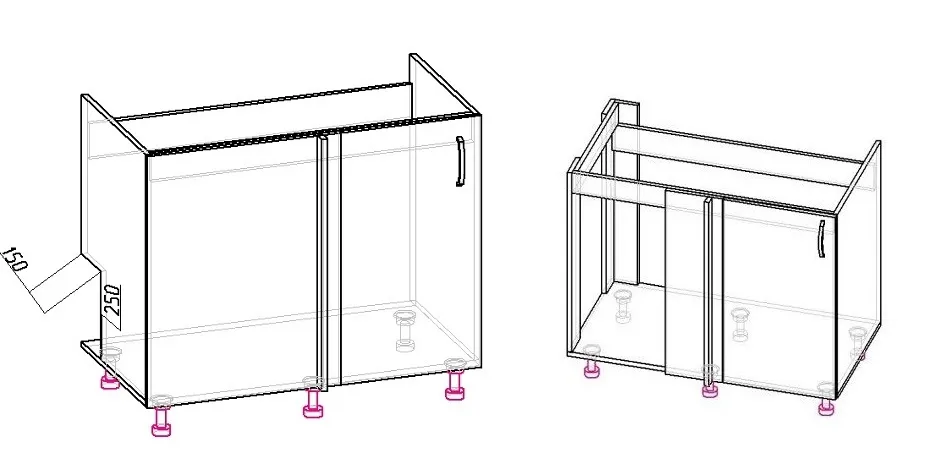

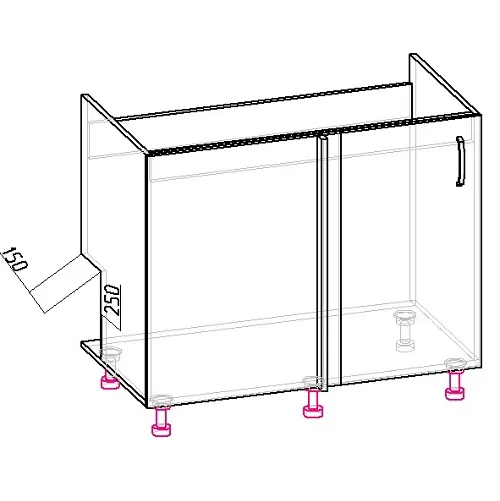

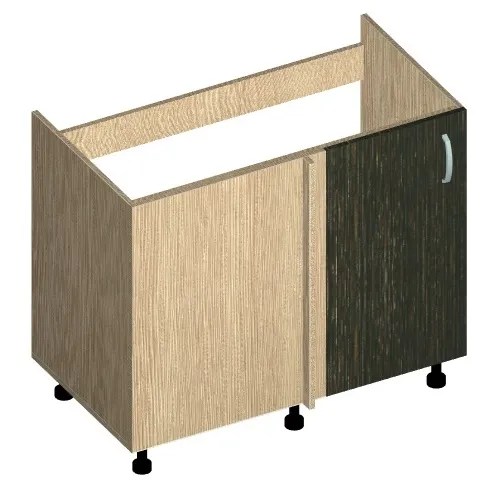

Чертежи углового стола-тумбы под мойку «приставного»
Типовые размеры углового шкафа под мойку такой конструкции – это 1000х600 мм по столешнице. При этом сам модуль, с учетом свеса столешницы спереди, сзади и от угла, имеет габариты 950х550. Размеры фасада при таких размерах и стандартной высоте кухонных модулей – 716х396 мм.
Обычно для подвода коммуникаций водоснабжения, во внутренней боковине шкафа под мойку делают выпил, примерно 250х150.
Если трубы заходят глубже, то боковину лучше делать не сплошную, а «собрать» ее из планок.

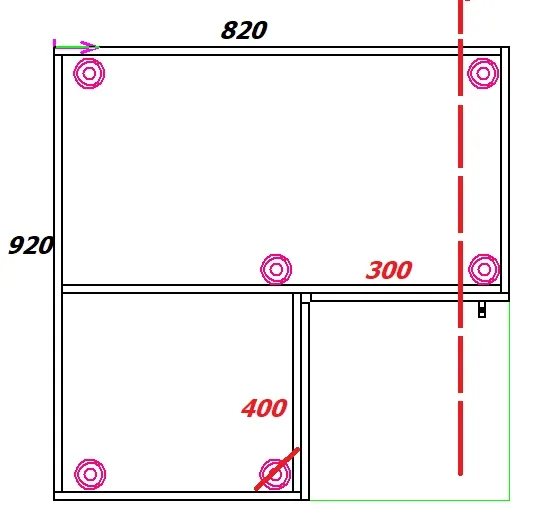

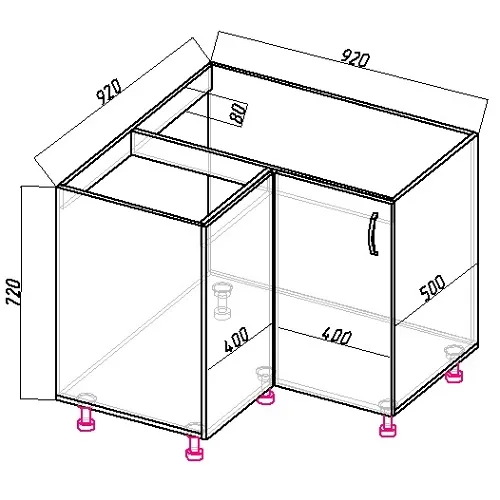

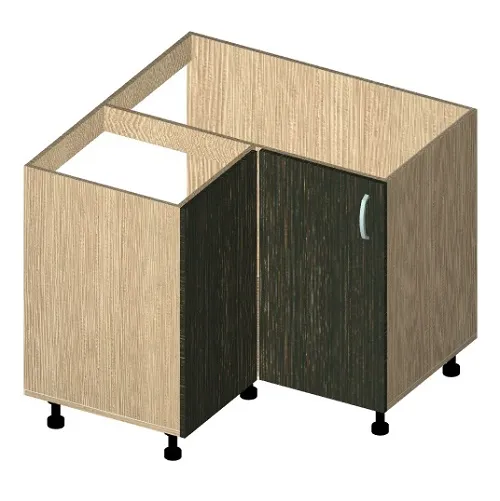

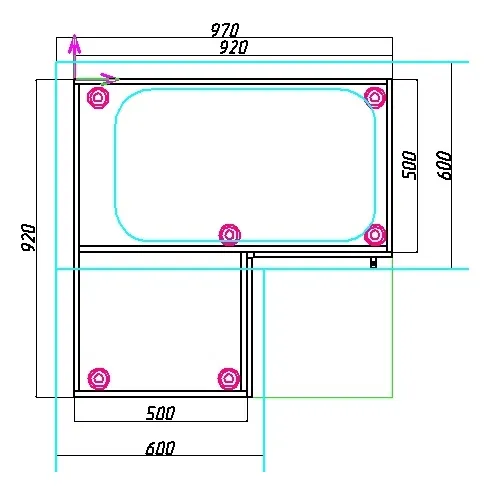

Чертежи углового шкафа под мойку Г-образной формы

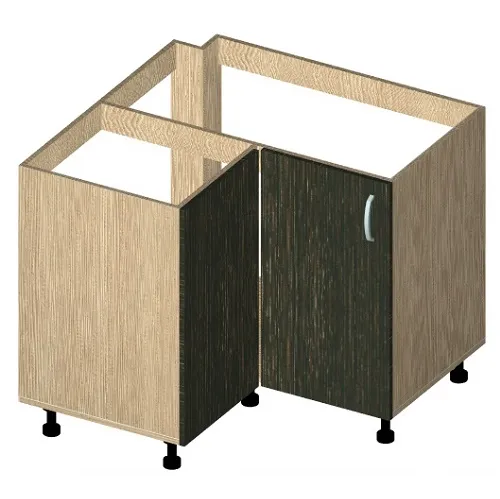

На стол-тумбу такой конструкции можно дать два чертежа, с разной конструкцией задних стенок. Первый чертеж подойдет в том случае, если все коммуникации «заходят» от угла с одной стороны.
Если в шкаф под мойку планируется выводить счетчики, подключается отдельный фильтр и вообще запланировано много разводок (для посудомоечной, стиральной машины), то лучше оставить полыми обе стороны.
Размеры углового шкафа мойки в стандартном исполнении составляют 920х920 мм (с учетом заднего свеса столешницы 970х970 мм). В этом случае ставится две дверцы размером 716х396.
Модуль можно видоизменять, подрезая размер любой из сторон. При этом всегда более широкая дверца крепится к боковине, а легкая – к ней. Иначе дверца-трансформер со временем начнет провисать.

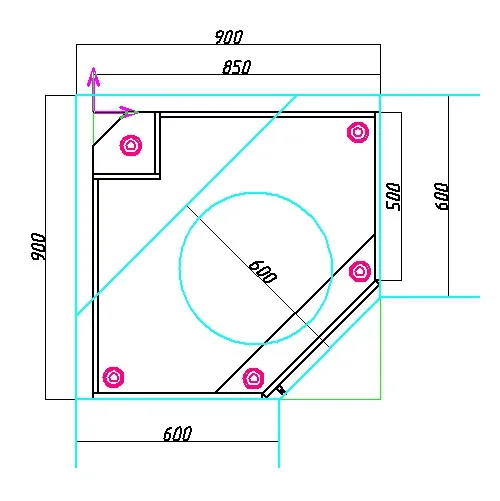

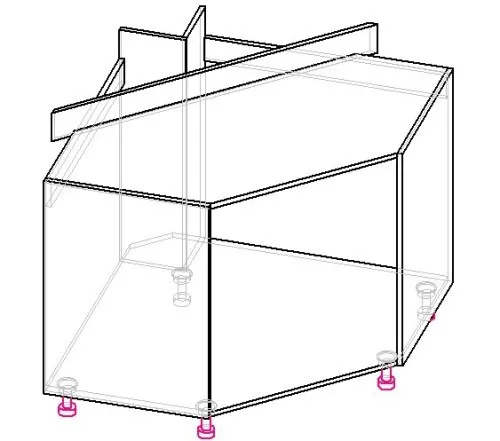

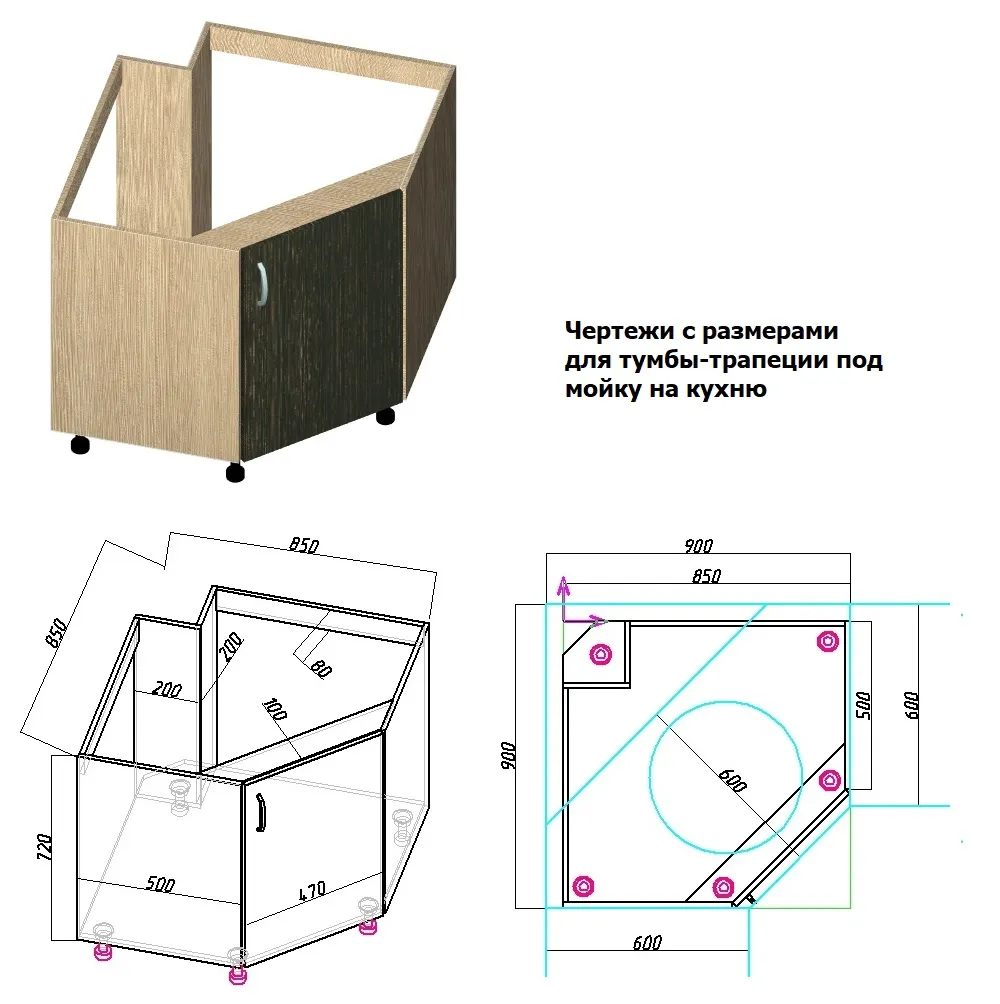

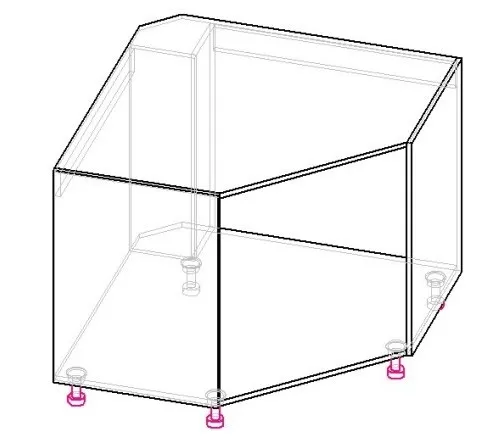

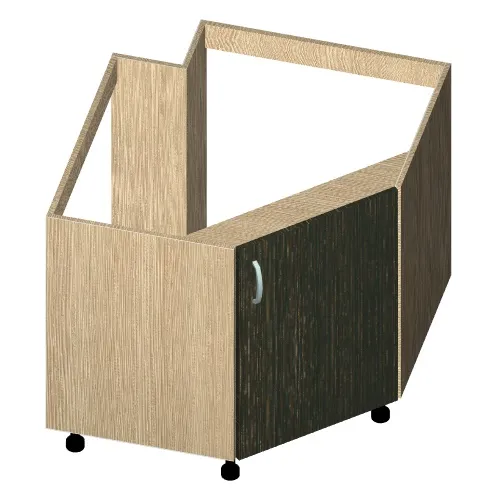

Чертежи стола-мойки «трапеция»
Угловые шкафы под мойку характерной трапециевидной формы хорошо смотрятся только в просторных кухнях в классическом оформлении.
Для современного дизайна кухни лучше подходит оформление первых двух вариантов тумб-моек.
Несколько смягчает дизайн радиусное оформление створки и столешницы, с вогнутой формой.
Но при этом сам кухонный модуль остается очень громоздким, объемным, с ограниченным доступом вовнутрь. При его габаритных размерах 900х900 (с учетом свесов столешницы) дверца 716х470.
Еще один недостаток этого кухонного модуля в том, что требуется дополнительно стыковать стандартные столешницы шириной 600 мм. А это – наличие дополнительного шва в районе мойки, который потенциально может разбухнуть от влаги.
Стык делают в одном уровне с мойкой либо за счет надстройки.
Стыка можно избежать, если заказать столешницу из искусственного камня или пластика. Но это ведет к удорожанию всей кухни.
Есть в продаже и пятиугольные, готовые столешницы-постформинг специально под мойки трапецией. Но ассортимент их ограничен.
Какими могут быть размеры угловых шкафов под мойку?
Стандарты в кухонной мебели, конечно, существуют. Но сейчас они становятся все более гибкими, подстраиваются индивидуально, под конкретный проект кухни.
Очень долго стандартный размер высоты нижних кухонных модулей был принят за 850 мм от пола. Конечно, регулируемые ножки допускали корректировку в 10-20 мм для выравнивания горизонта рабочей поверхности. Но сейчас сделать выше-ниже не на 10-20 мм, а на все 100 мм нижний ряд кухни, конкретно под свой рост, не считается чем-то необычным.
Более мягкими требования стали и к расположению бытовой техники. Современные встраиваемые духовки, варочные поверхности, стиральные и посудомоечные машины стали более «лояльны» к своими «соседям». Они не мешают работе друг друга, не греют мебель.
Что касается угловых кухонных шкафов под мойку, то их габаритные размеры четко привязаны к двум составляющим:
За первое «отвечает» дверца угловой кухонной мойки.
При ее стандартной ширине 400 мм, сами шкафы будут иметь рассмотренные выше габариты.
Можно уменьшить ширину дверцы до 300-350 мм, но доступ при этом существенно сократится. Сделать, например, приставной модуль не метровым, а 900 мм (дверца при этом будет всего 300 мм в ширину). Решайте сами, согласны ли вы на это, готовы мириться с очевидными неудобствами?
Исключением является только второй вариант углового шкафа. В нем габариты можно сокращать вплоть до 870х870 мм, за счет дверцы-трансформера доступ вовнутрь сохраняется хороший.
Второй критерий – врез мойки – определяет не только длину, но и глубину модуля. Большинство врезных моек по габаритам рассчитаны на врез в столешницу глубиной 600 мм. При этом сама площадка мойки составляет 480-500 мм.
Если вы найдете врезную мойку уже по ширине, то вполне можете соразмерно уменьшить и глубину модуля. При этом учитывайте размер переднего свеса столешницу и место, которое займет плинтус. Который, кстати, «проходит» углом. А значит, и за чашей мойки должно быть достаточно места для его установки.
Нюансы изготовления и сборки шкафов под мойку своими руками
Для изготовления угловых шкафов под мойку используют те же материалы, что и для стандартной кухонной мебели:
Соотносите размеры мойки с имеющимся местом под врезку, с учетом ширины пристенного плинтуса.
Под имеющийся угол проектируется угловой шкаф под модуль на основе вышерассмотренных чертежей. Важно сразу учитывать размеры внутренних выпилов под трубы. Лучше сделать их до сборки и оклеить кромкой. Если выпиливать по месту, то торцы останутся незащищенными от влаги.

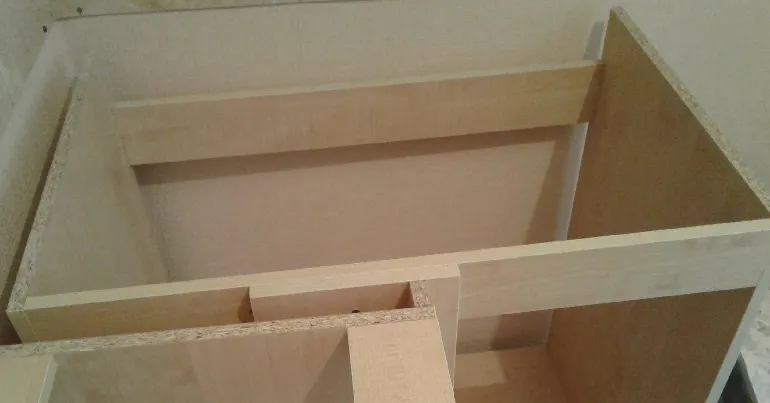

Сборка углового кухонного шкафа под мойку осуществляется по аналогии с другими модулями.
Также используются евровинты (конфирматы) для сборки корпуса. Ножки крепятся на саморезы 4х20, мебельные петли – на саморезы 3,5х16.
Важно обработать все открытые торцы без кромки силиконом или герметиком. Также стоит поступить и с вырезом под мойку. Все это увеличит срок службы мебели.
Источник
Мойка в углу кухни: размеры и установка раковины в столешницу
Угловая мойка на кухне один из главных предметов, поэтому место, которое выделяется под нее нужно выбирать тщательно. Особенно важно положение раковины в маленьких помещениях, где используется каждый сантиметр жилища. Например в советских квартирах (сталинках и хрущевках).
Функции угловой мойки на кухне
Угловые мойки являются одним из гениальных изобретений человечества. Такие раковины экономят квадратные метры кухни, полезно используют обычно не принимающиеся во внимания углы помещения, делают моечное место достаточно просторным. При большом желании можно установить и двойную раковину для кухни в углу, если позволяет угловая столешница для кухни.
Под раковиной угловых моечных шкафов намного больше места, чем в обычных прямоугольных и квадратных. Туда легко устанавливается встраиваемое ведро для мусора под мойку или различные мелкие вещи.
По форме мойки могут быть абсолютно любыми. Существует возможность заказать изготовление мойки по любому эскизу.
Преимущества и недостатки кухонных раковин
Плюсы:
Минусы:
Видео-обзор про врезные мойки в стол в дизайне интерьера
Обзор моек от производителя сантехники:
Материалы изготовления: нержавейка, сталь, чугун, керамическая
А про особенности каменной мойки вы можете почитать в нашей статье.
Композитный материал. Стойкие к повреждениям, воздействию температур и моющих средств. Недостатки – высокая стоимость материала.
Монтаж маленькой мойки с малогабаритной тумбой
С установкой накладных раковин на гранитные и деревянные столешницы с уже вырезанными отверстиями не составит труда.
Рассмотрим вариант врезки раковины в столешницу ЛДСП.
Установка угловой мойки смотрите видео:
Подключение к водопроводу
Для слива используется водопроводный гофрированный шланг. Он соединяется с канализационной трубой. На месте стыка используем резиновый уплотнитель.
Далее шланг просовывается в отверстие шкафа и соединяется с сифоном, а сифон к сливному отверстию раковины. Сифон для раковины необходим для того, чтобы частички пищи не засоряли шланг.
При возникновении неприятного запаха или протечек, нужно проверить состояние сифона и гофрированной трубы. Если они повреждены, то их следует заменить на новые. Особенно внимательно нужно проверять, если у вас установлена тумба для угловой мойки на кухне.
Если визуально все в порядке, стоит отсоединить сифон от слива и трубы и проверить его внутреннее состояние, промыть.
Как ухаживать за мойкой:
Если эти действия не помогли, нужно прочистить трубы при помощи вантузы или специальных химических средств против засоров. В случае, когда эти действия не помогли, следует воспользоваться струной или тросом для прочистки водопроводных и канализационных труб. Читайте также материал про маленькие уголки для маленькой кухни.
Источник
Как удобно расположить угловую мойку на кухне?
Ваш репост изменит интернет ��
Угловое расположение мойки можно нередко встретить в маленьких кухнях. Порой это единственное возможное решение, позволяющее уместить в рабочей зоне все необходимое. Но всегда ли угловая мойка удобна для использования? Как выбрать место для нее правильно, чтобы мытье посуды не превращалось в ад? Покажем на конкретных примерах варианты удобного и неудобного расположения.
Отзывы на форумах от тех, кто уже установил мойку в углу, очень неоднозначные.
Практически равное количество тех, кто выступает «за», и тех, кто «против» такого расположения. И те и другие приводят свои аргументы. В таблице ниже мы представили некоторые из них.
Удивительно, но другие хозяйки видят именно в этом минус.
· В углу неудобно пользоваться шкафом для посуды и сушкой.
· Вместо раковины можно поставить крупную бытовую технику – тостер, кофемашину, СВЧ и т.д.
· Вместо коммуникаций можно установить «умный» уголок с вращающимися или выдвижными секциями. Если там будет сифон и сливные трубы, то место будет использоваться не так рационально.
| Плюсы | Минусы |
| Не пропадает место на столешнице. Остается место для рабочей поверхности. В шкафу под раковиной удобно хранить мусорное ведро и моющие средства. | |
| Компактная круглая с крылом или без идеально подходит для расположения в углу | Не влезает большая мойка. Круглая не всегда и не для всех удобна: например, для мытья противня из духовки непрактична. |
Если выбирать с точки зрения экономии мест для хранения, то тут всё очень индивидуально и зависит от того, как вы привыкли и можете организовать порядок в шкафах. А вот вопрос – насколько удобно мыть посуду, стоя в углу, будет зависеть от нескольких факторов:
Есть Г-образные кухни с угловой тумбой в форме трапеции. В этом случае можно врезать раковину любой формы.
Но прямой угол в некоторых случая смотрится намного симпатичнее скошенного, поэтому рассмотрим варианты, когда можно не жертвовать ни эстетикой, ни удобством.
Неудобно
Наглядно о том, как НЕ нужно устанавливать, покажем на примере ниже.
В этом варианте будет неудобно убирать посуду в шкаф на сушку, т.к. лицо упирается прямо в фасад. Упираться в ноги и мешать будут и ручки на дверцах.
Возможно, смещение влево на пару-тройку сантиметров и другие ручки на фасадах решили бы эту проблему.
Приемлемо
Более удачный вариант представлен на фото ниже.
Здесь ничего не мешает ногам, удобно стоять благодаря скошенному углу. Но нет крыла. А значит, складывать мокрую посуду придется сразу в шкаф. Шкаф с сушилкой расположен правее, а тянуться до него неудобно.
Здесь бы хорошим решением был вариант с крылом, повторяющая форму тумбы. На фото ниже несколько примеров.
Отлично
А теперь разберем несколько примеров того, как можно в маленькой кухне расположить ее так, чтобы было удобно мыть посуду.
Удобно и компактно разместить мойку на этой кухне удалось за счет того, что нижние шкафы в левой части гарнитура имеют меньшую глубину. Благодаря такой планировке легче подступиться и к угловой тумбе. При этом нисколько не потерялось место для хранения. Шкаф с сушкой для посуды расположен слева. Укладывать в него посуду сразу после споласкивания нет необходимости (это было бы неудобно), поэтому хозяева выбрали модель с вместительным крылом.
Еще один вариант удачного расположения на фото ниже. Его уже сложно назвать угловым. Но при этом раковина достаточно смещена в сторону от стены, чтобы освободить место на столешнице для готовки.
Для кухонь, где есть возможность чуть передвинуть мойку от стены, этот вариант тоже будет оптимальным.
Источник
Как расположить мойку и плиту на угловой кухне?
Расположение мойки и плиты на угловой кухне может зависеть от конкретного дизайна и размеров кухни, а также от ваших личных предпочтений и потребностей. Однако, существует несколько основных вариантов расположения, которые могут помочь определиться с выбором.
-
Расположение вдоль стены. Если у вас есть достаточно длинная прямая стена на угловой кухне, можно разместить мойку и плиту вдоль этой стены. Это позволит вам использовать всю длину столешницы и легко организовать рабочую зону. Если мойка и плита находятся в разных концах столешницы, можно использовать центральную часть для приготовления пищи.
-
Расположение по диагонали. Если угловая кухня имеет нестандартную форму или неравномерные стены, можно рассмотреть вариант расположения мойки и плиты по диагонали на столешнице. Это может помочь оптимизировать использование пространства и сделать рабочую зону более эргономичной.
-
Расположение на островной кухне. Если у вас достаточно большая кухня, можно рассмотреть вариант установки мойки и плиты на островной кухне. Это позволит вам использовать все пространство столешницы и сделать кухню более функциональной.
Не забывайте также организовать место для хранения кухонных принадлежностей и посуды, а также о выборе правильных материалов для столешницы и фартука, чтобы они были прочными и легко моющимися.
