Всем привет!
Давно было желание собрать коптильню холодного копчения.
Очень понравились видео Виталия Павлова:
правильный дымогенаратор

эжектор

Собирал и настраивал свой дымогенератор на принципе рассказанным Виталий Павловым.
Так как собирал из остатков труб, то для камеры горения использовал трубу 110мм,
для камеры охлаждения 57мм трубу.
Высоту труб можно варьировать в зависимости от объема щепы.
Тройники и сгоны из труб 3/4.
Нужны будут три сгона и два тройника, также три гайки 3/4.
В начале из 110мм трубы высотой 50мм изготавливаем зольник, высоту зольника можно изготовить и меньше 50мм.

Для зольника нужна будет сетка

В трубе где будет происходить горение на расстоянии 10 мм сверлим запальное отверстие диаметром 8мм для поджига щепы, а на расстоянии 40-50мм вырезаем отверстие для сгона

Эжектор изготовлен из латунного быстросъема с внешней резьбой и закручена в тройник

Внутрь быстросъема вставлена трубка диаметром 10мм

Длину трубки необходимо подобрать опытным путем, изменяя длину добиться наиболее эффективной эжекции воздуха.
Я настраивал с помощью регулируемого блока питания, постепенно уменьшая напряжения питания.

Полный размер

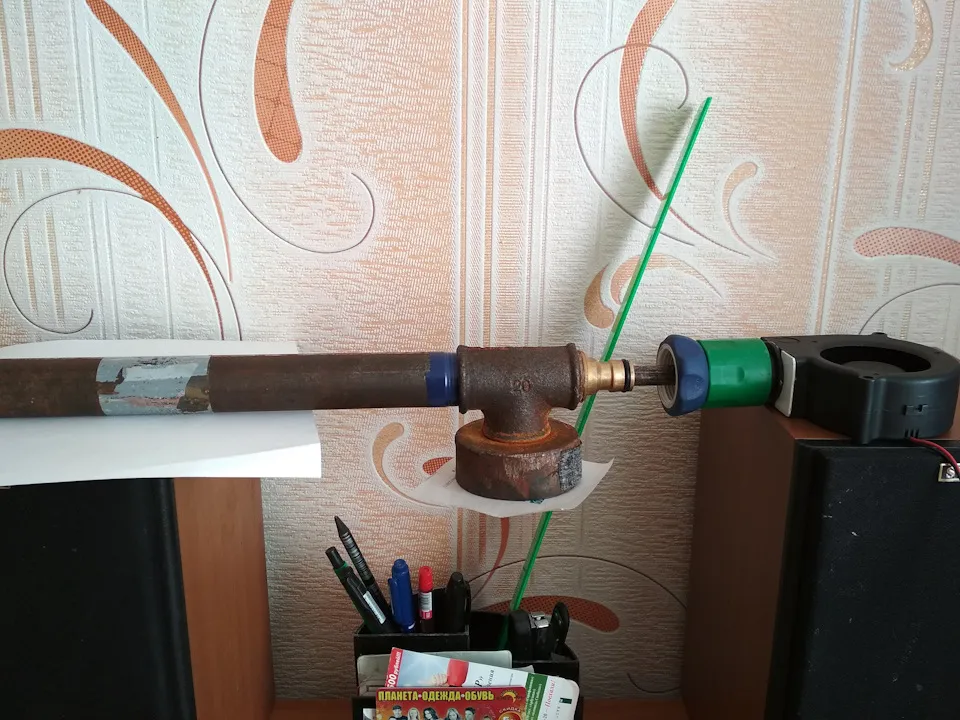

Настройка эжектора

Наиболее эффективно получилось при размещении трубки примерно в 1/4 длины тройника (пятое фото).
Эжектор в сборе

В качестве нагнетателя воздуха использован вентилятор заказанный из Али
ru.aliexpress.com/item/Fr…042311.0.0.274233edotlA4J
В нижней части трубы охлаждения трубы, на тройник закручиваем банку из под детского питания для сбора конденсата.

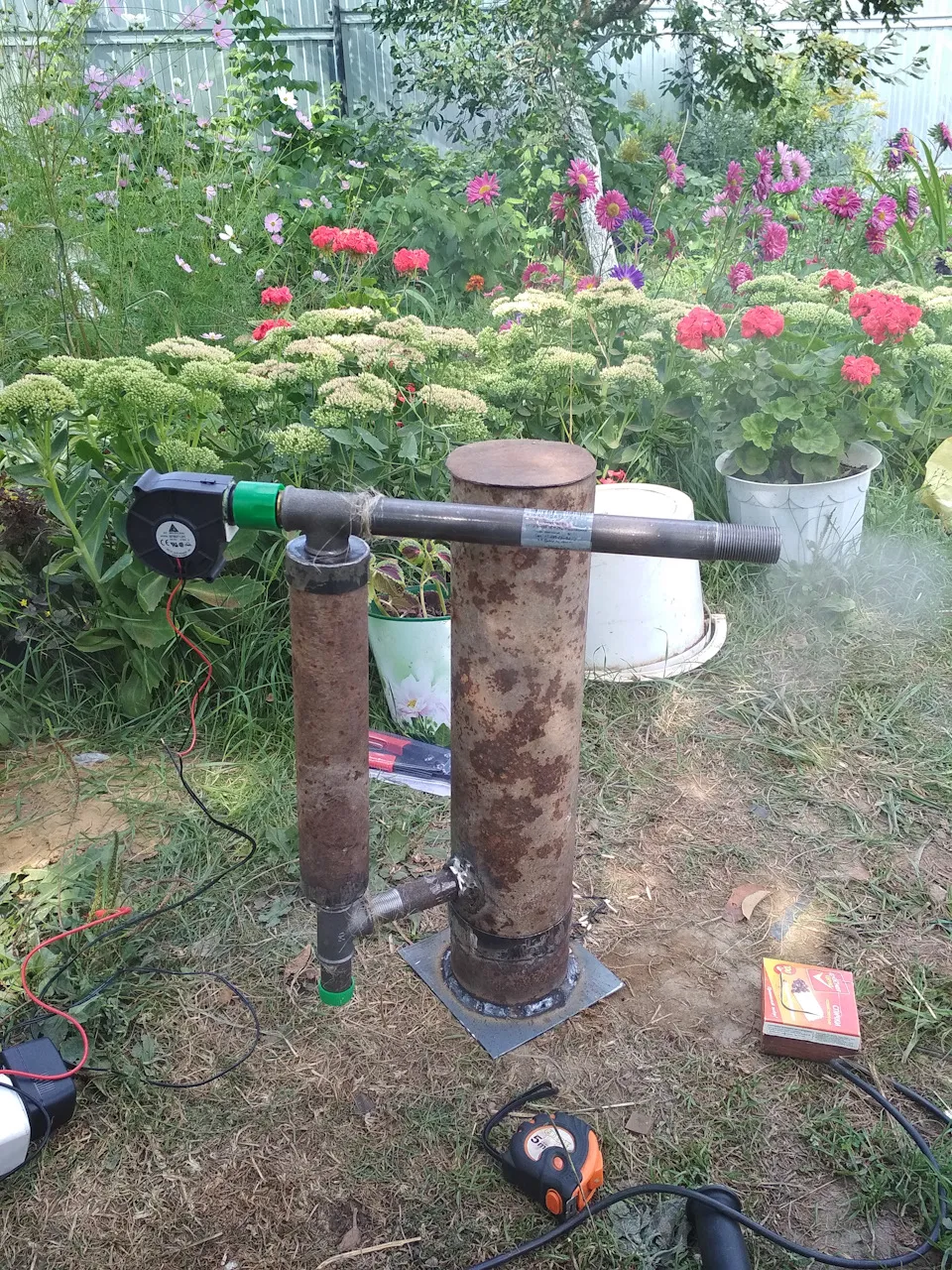

Дымогенератор в сборе

Полный размер

Дымогенератор в сборе.

Здесь можно посмотреть небольшое видео в работе дымогенератора.

Как пользоваться Коптильней в домашних условиях?


Коптильня — это устройство, которое используется для копчения пищевых продуктов в домашних условиях. Коптильня может быть различных размеров и форм, но обычно она состоит из камеры для копчения, дымогенератора, решетки для продуктов и термометра. Вот некоторые общие шаги, которые можно следовать при использовании коптильни в домашних условиях:

  1. Подготовка продуктов: перед копчением продуктов необходимо их подготовить. Очистите продукты от косточек, перьев или шкуры, если это необходимо, и промойте их в холодной воде. Затем обычно продукты маринуются в специальном маринаде на несколько часов или ночь.

  2. Подготовка коптильни: поместите дымогенератор в коптильню и добавьте древесные опилки или чипсы, которые дадут продуктам характерный вкус. Затем запустите дымогенератор и подождите, пока коптильня не нагреется до нужной температуры.

  3. Размещение продуктов: разместите продукты на решетке в коптильне, оставляя некоторое расстояние между ними, чтобы дым мог свободно циркулировать.

  4. Копчение: закройте коптильню и подождите, пока продукты не будут готовы. Время копчения зависит от типа продукта и желаемого уровня копчения. Обычно копчение продолжается от нескольких часов до нескольких дней.

  5. Готовность: проверьте готовность продукта, используя термометр. Внутренняя температура продукта должна достигать 75 градусов Цельсия.

  6. Хранение: после копчения продукт нужно охладить и хранить в холодильнике до употребления.

Важно помнить, что использование коптильни может быть опасно, если не соблюдать правила безопасности. Никогда не оставляйте коптильню без присмотра и не используйте ее в закрытых помещениях. Также не забывайте о вентиляции, чтобы избежать опасности отравления оксидом углерода.
