Чертежи размеров кухонных шкафов для различных типов планировки кухни

Как произвести размеры кухонных шкафов (чертежи, советы).

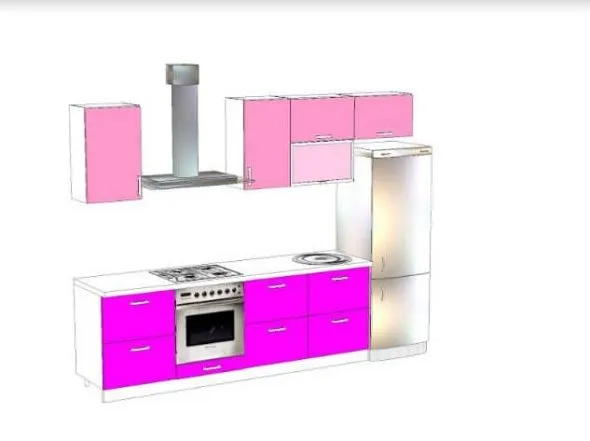

Дизайн простой кухонной мебели для просторной кухни

Для многих очевидно, что кухня занимает важное место в доме и является одним из его ключевых компонентов. Построить дом – это задача сложная и затратная, а также далеко не быстрая. Люди, которые предпринимают строительство своими руками, часто не могут сразу приобрести готовое жилье или заказать полное строительство. Они стараются экономно расходовать материалы, внимательно взвешивают все плюсы и минусы, постоянно ищут разумные решения и доступные стройматериалы. Они также ищут надежных рабочих, которые не переплачивают и выполняют качественную работу по разумной цене.

Для кухни важно составить чертеж с правильными размерами

• Выбор материала
• Эскиз
• Основные типы планировки кухонной мебели
• Требования безопасности и удобства расположения мебели при планировке кухни
• Проектирование шкафов кухонного гарнитура
• Размеры кухонного гарнитура
• Видео: Стандартные размеры кухонной мебели

Выбор материала

Материалы для изготовления кухонной мебели

При строительстве дома требуется множество разного материала. Его закупают в размерах, потребных для выполнения определенных видов работ, и из расчетов строительной бригады (или собственных). Но идеально рассчитать количество с минимально потребным объемом материала не всегда удается. Также при наличии брака в работе или пересмотра плана в меньшую сторону (в зависимости от разных обстоятельств) приходится докупать недостающий размер материала или наоборот – складировать на будущие планы.

В случае с нехваткой возникает проблематичное явление, которое проявляется в невозможности подобрать по цвету или по номеру партии такую же расцветку или конфигурацию, размеры и т. д. Также при остатках потребуется дополнительное место для хранения, что в дальнейшем может привести к захламленности дома и постоянного перетаскивания с места на место стройматериалов.

Излишки пригодятся для дальнейшего строительства. Использовать обрезки доски, фанеры, древесно-стружечной плиты или древесноволокнистой плиты возможно в качестве каркаса или задней стенки шкафов. Для столешницы следует брать толстый лист ламинированной древесно-стружечной плиты (более 30 мм), специально пропитанный составами для предотвращения впитывания влаги. Настенные шкафы можно выполнить из древесно-стружечной плиты, плиты из мелкодисперсной фракции или массива дерева. Весь перечисленный материал продается во многих магазинах. На боковые стенки шкафчиков следует приобрести ламинированные листы 16 мм (из расчета количества шкафов). Предварительно стоит начертить эскиз.

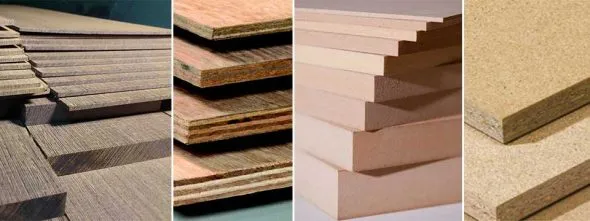

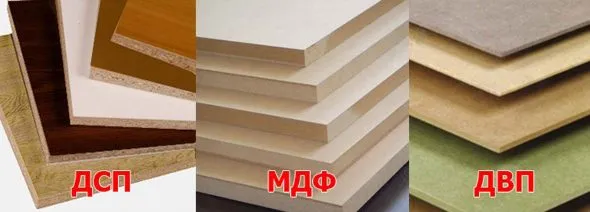

Древесно-плитные материалы для кухни

Эскиз

Проект кухни с расстановкой мебели

Для составления рабочего проекта (эскиза) снимите размеры кухонного помещения.

Важно! Длину и ширину стен необходимо промерить по границе стяжки со стеной, середине стены и вверху в стыке с потолком. Это нужно для выбора минимальных значений длины кухонного гарнитура, так как идеально ровных помещений не бывает.

Высота и конструкция кухни во многом зависит от роста хозяев

Примерный чертеж элементов кухни в натуральном размере, а именно размещение бытовой техники и раковины, необходимо сделать заранее для того, чтобы определиться с расположением:

• розеток;
• труб газоснабжения;
• труб водоснабжения и канализации;
• вытяжки.

Также до окончательного эскиза следует начертить несколько рабочих вариантов с разными размерами и типами расположения кухонной мебели.

Чертеж кухонной мебели для изготовления своими руками

Основные типы планировки кухонной мебели

1. L-образное расположение кухонной мебели (угловое). Самое распространенное расположение элементов на кухне. Сочетает в себе универсальность, компактность и функциональность.

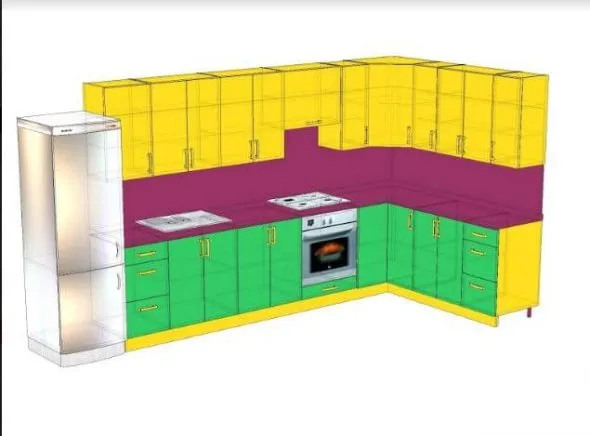

   Расположение стандартных шкафчиков в угловой кухне

2. Расположение вдоль одной стены. Экономичный вариант. Подходит для малых размеров помещений и включает в себя самые необходимые элементы.

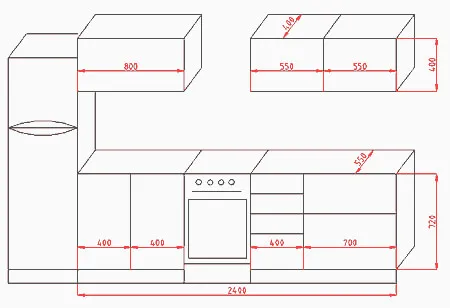

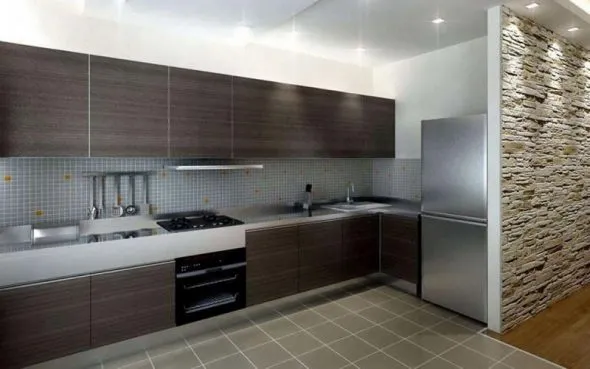

   Чертеж стандартного комплекта мебели для маленькой прямой кухни

3. Круговое или П-образное расположение кухонной мебели.

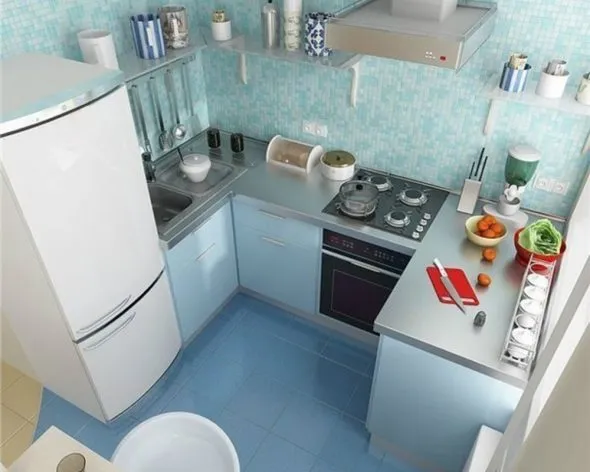

   Круговое расположение мебели и техники на маленькой кухне

4. Островное расположение кухонной мебели. С выносом одной или нескольких рабочих зон от основного гарнитура. Подходит для больших площадей. «Островную» часть идеально проектировать из нескольких отделенных друг от друга рабочих зон. Это создает удобство и комфорт, а также дает возможность для исполнения оригинальных дизайнерских решений.

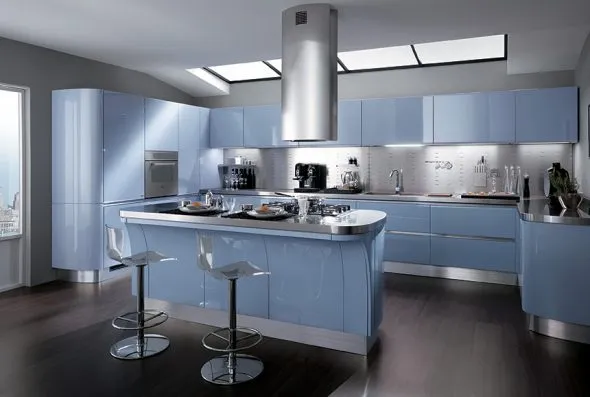

   Кухни с островом бывают достаточно разнообразны по форме и размерам

5. Полуостровное расположение кухонной мебели. Вариант углового расположения гарнитура и бара со стойкой на одном конце; удобно бар со стойкой организовывать ближе к проходу в основное помещение дома. Это создает дополнительный комфорт при приеме гостей. Люди могут стоять за стойкой и не мешать в рабочей зоне.

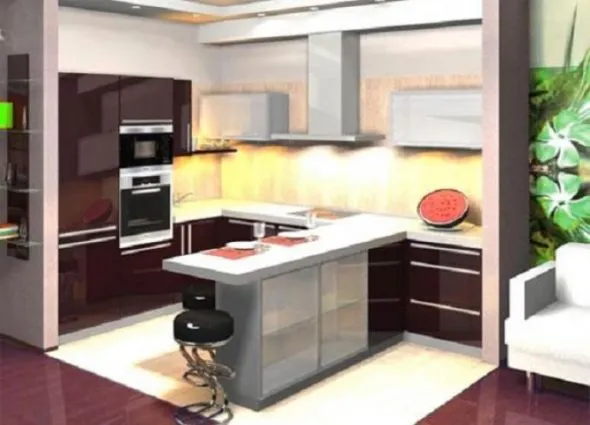

   Полуостровная планировка кухни возможна для отделения зоны приготовления от обеденной зоны в кухне достаточно большой площади

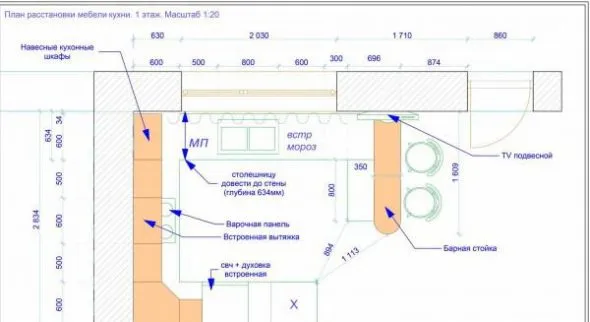

После переноса размеров помещения с точками подключения к энергоносителям на лист бумаги непосредственно приступайте к размещению всех рабочих зон и мебели. Рекомендуемый масштаб: 1:10.

Составление правильного чертежа кухни подразумевает учет размеров и особенностей помещения

Требования безопасности и удобства расположения мебели при планировке кухни

Оптимальная последовательность расстановки – холодильник-раковина-плита

Существует неписаное правило размещение основных рабочих зон кухни и мебели. К последним относятся:

• зона хранения продуктов (холодильник);
• основная зона (варочная плита с вытяжкой и зона механической или ручной нарезки продуктов);
• санитарная зона (раковина с ящиками для хранения чистой посуды и корзина для отходов).

Вкупе это создает треугольник, размеры сторон которого в идеале должны быть равными. Это не выдержка из теоремы Пифагора, а реальная ситуация. Для того чтобы организация труда на кухне была на подобающем уровне, эти зоны стараются располагать на равных расстояниях друг от друга.

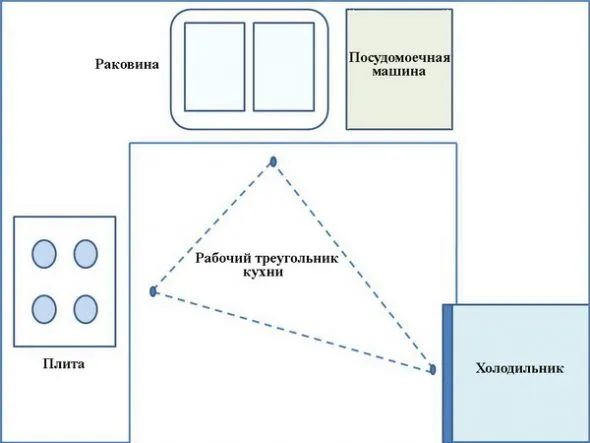

Правила рабочего треугольника для правильной расстановки мебели и техники на кухне

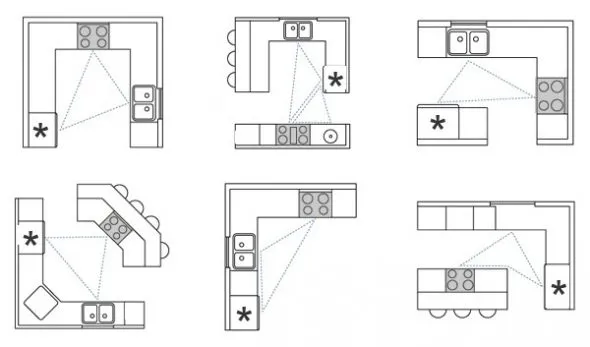

Схемы различных кухонных планировок согласно правилу рабочего треугольника

Относительно безопасного расположения электроприборов и газовой плиты существуют нормы, установленные опытным путем.

1. Газовую плиту следует располагать не ближе 0,5 метра от холодильника и 0,3 метра от окон, стен и раковины.



2. Электрические розетки располагают не ближе 0,5 метра от раковины, с учетом удобного использования ручных электроприборов (чтобы не допускать контакта провода с водой и другими приборами).

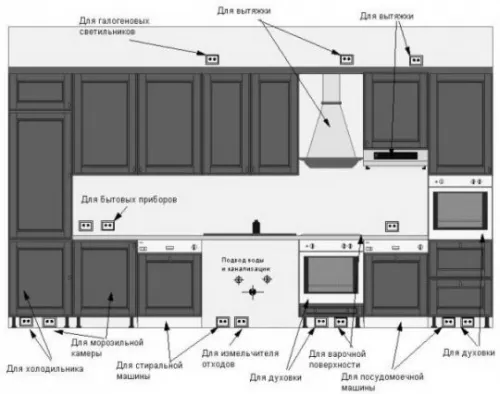

   Расположение розеток для электроприборов на кухне

   Также не стоит располагать зону механической нарезки вблизи окон, во избежание попадания шторы в режущие части приборов.

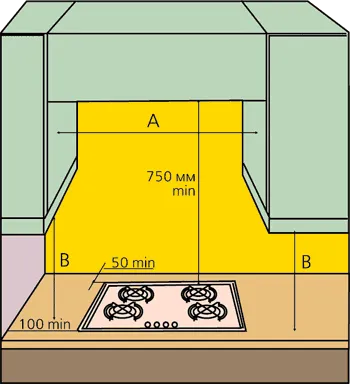

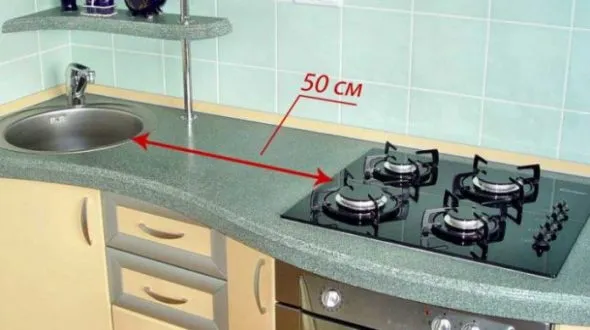

   Минимальный допуск для установки газовой или электрической плиты и мойки

3. Особое требование предъявляется к установке духового шкафа и варочной панели. Под варочной панелью ни в коем случае не стоит монтировать выдвижные ящики, так как маленькие дети могут поинтересоваться происходящим на плите и залезть туда руками. Духовой шкаф лучше установить на уровне груди, то есть на столешницу с одного края кухни. Это тоже предотвратит нежелательный контакт маленьких детей с горячими поверхностями.



   Схема установки зависимой и независимой варочной поверхности

Проектирование шкафов кухонного гарнитура

Расчет оптимальных размеров кухонной мебели

Расположению настенных и нижних шкафов кухонной мебели необходимо уделить первостепенное внимание, так как они будут эксплуатироваться ежедневно по нескольку раз, неудобное расположение может привести к затруднению приготовления пищи и плохому настроению.

Уделяйте внимание дверцам шкафов во избежание их пересечения при открытии с другими дверцами, холодильником или выдвижными ящиками. Если крайний шкаф кухни располагается у стены, необходимо отгородить его фальшпанелью (для того, чтобы дверца не упиралась в стену).

Для изготовления кухни своими руками необходимо составить правильный чертеж

Проектирование кухни углового типа дает ряд преимуществ перед остальными видами, а именно:

• позволяет увеличить рабочее пространство столешницы;
• угловые шкафы обладают большой вместительностью, что дает возможность разместить в них сложные конструкции (исполнение карусельных и выдвижных типов полок; большое пространство под раковиной позволяет складывать туда кастрюли, казаны и т. д., вплоть до установки посудомоечной машины);
• возможна установка большей по ширине и глубине раковины.

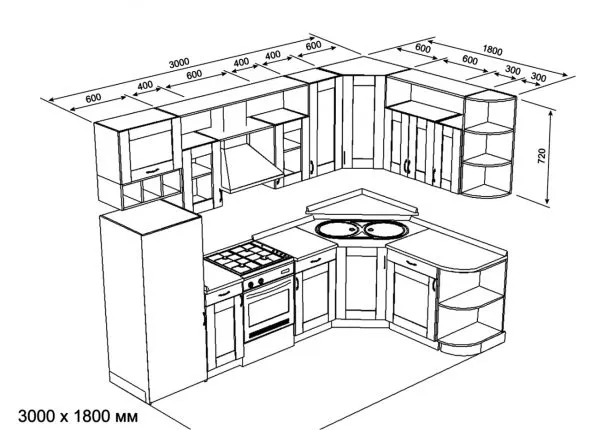

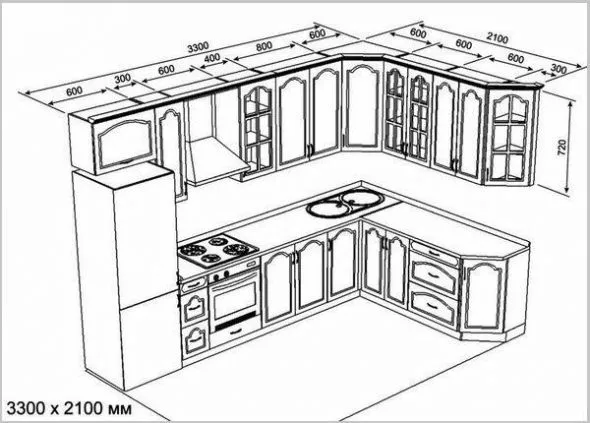

Типовой проект небольшой угловой кухни

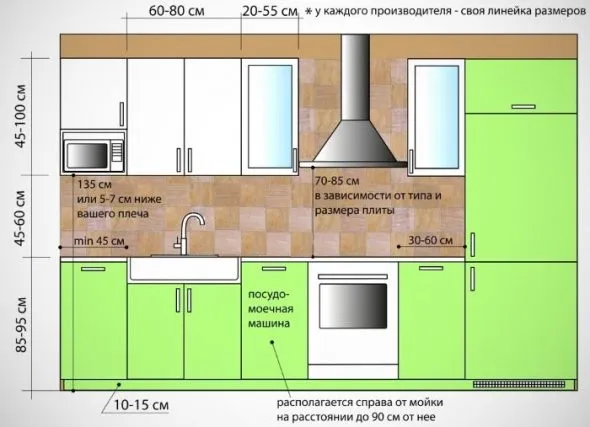

Размеры кухонного гарнитура

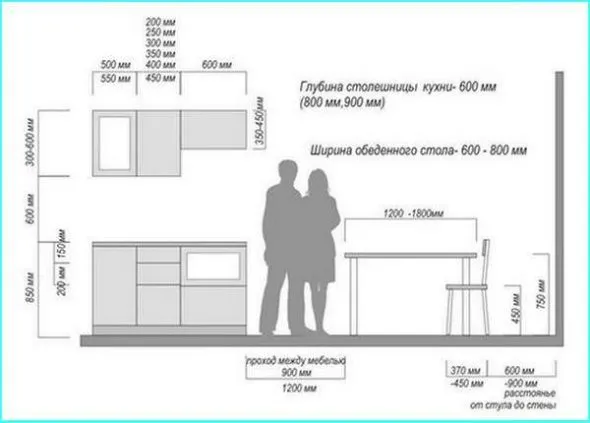

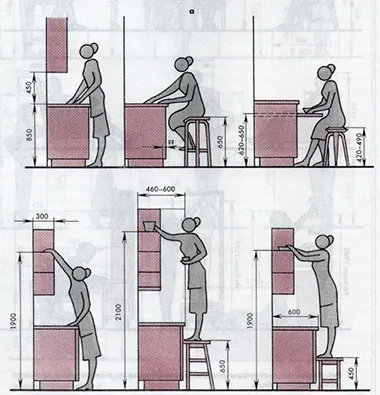

Эргономика кухонного гарнитура

Высота столешницы принимается 0,85-0,9 метра (зависит от роста пользователя).

1. Соответственно высота нижних ящиков будет зависеть от высоты столешницы минус 10 сантиметров.
2. Ширина нижних и верхних ящиков: двойного ящика от 07 до 0,9 метра; одинарного — от 0,2 до 0,55 метра (в зависимости от назначения).
3. Пространство от верхнего края столешницы до нижнего края настенных ящиков принимается от 0,5 до 0,6 метра.
4. Высота настенных ящиков – от 0,5 до 1 метра.
5. Установка вытяжки над варочной поверхностью зависит от типа плиты. Для газовой плиты – 0,85 метра; для электроплиты – 0,75 метра.
6. При наличии шкафа под встроенную духовку расстояние от края варочной панели до этого шкафа не должно быть менее 35 сантиметров.

Эти размеры зависят от выбора производителя кухни, правильного раскроя строительного материала, размеров кухонного помещения и выбора типа проектирования кухни.

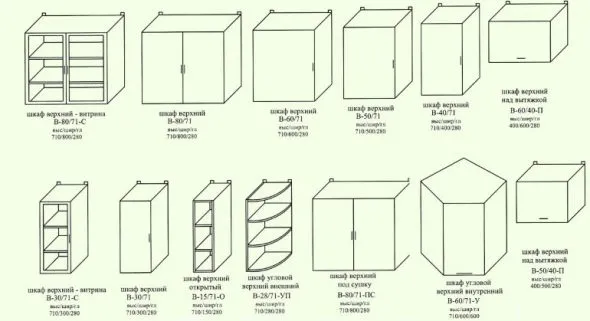

Типовые размеры верхних шкафчиков кухонного гарнитура

Видео: Стандартные размеры кухонной мебели

Предыдущая

КухняНа какой высоте можно вешать кухонные шкафы?

Следующая

КухняСоздаем проекты кухонных гарнитуров. Что нужно учесть?

Устанавливаем шкаф под мойку без посторонней помощи

Вся кухонная мебель имеет основную задачу – создать комфортные условия для приготовления пищи. Мебельные фабрики стремятся предложить продукт не только практичный, но и привлекательный. В магазине…

Как поменять фасады на кухонном гарнитуре своими руками?

Кухня — это не только рабочее помещение хозяйки, но и место для сбора всей семьи. Поэтому данная комната должна быть не только удобной и функциональной, но и нести красоту, уют и комфорт для окружающих….

Как выбрать полки, подходящие для кухни?

Не секрет, что зачастую кухня в квартире или доме является самым любимым и уютным уголком. К обстановке и оборудованию кухни хозяйки уделяют немало внимания. Ведь все должно быть гармонично, обдумано,…

Практические советы: располагаем кухонный гарнитур в кухне 6 кв.м.

Фразу Жени Лукашина из «Иронии судьбы» «У нас с вами не очень большие квартиры» можно легко применить относительно стандартного кухонного сектора размером 6 кв. м., характерного для многих построек второй…

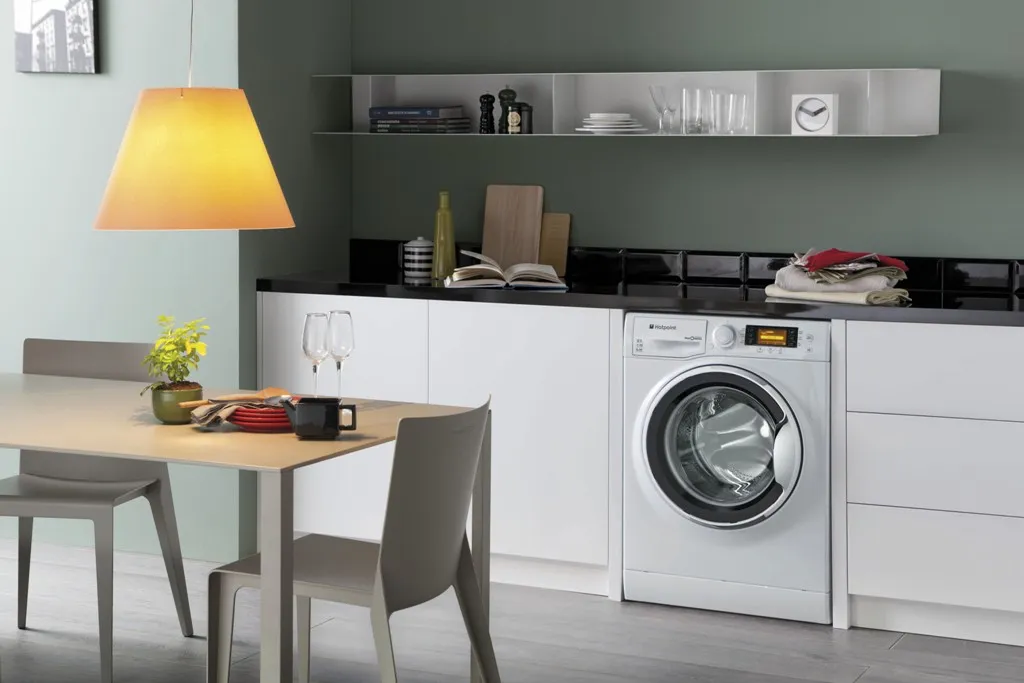

Как встроить стиральную машинку в кухонный гарнитур.
