Цветовая маркировка проводов: назначение и особенности в соответствии с пуэ

Установка электроэнергетических кабельных линий относится к сфере электротехнических работ, выполнение которых требует строгого соблюдения действующих нормативных требований. Нарушение этих норм может иметь серьезные последствия, такие как поломка дорогостоящего оборудования или устройств. Если вам интересно узнать о распределении проводов по цветам, можно ознакомиться с соответствующей информацией.

Маркировка фаз

Необходимость в маркировке фазных проводов

Цветовая маркировка проводников в составе кабельного изделия необходима и для того, чтобы при монтаже/ремонте электросетей или оборудования точно знать предназначение каждой жилы. В этом случае все операции по их подключению к нагрузке существенно упрощаются и ускоряются. Вместе с тем снижается вероятность технологических ошибок, связанных с неправильным подсоединением фаз к электроустановке.

Обозначение фаз в различных странах

Цветовой маркер силовых проводников обязателен для электрических сетей, готовящихся к пуску в эксплуатацию. Он строго регламентируется действующими нормативными документами, включая ПУЭ и целый ряд ГОСТов. К последним относятся ГОСТ Р 50462 от 1992 года в п.3.1.1 которого отмечается, какие цвета изоляции и окраски шин допускается применять. Соответствие цветов и буквенных обозначений каждой из фаз определяется ГОСТом 28763 от 1990 года.

При отсутствии такой маркировки ни одна проверяющая комиссия не допустит к эксплуатации вновь вводящуюся или восстановленную электрическую сеть. При использовании проводников в одинаковой изоляции допускается помечать их специальными кембриками соответствующего цвета, одеваемыми на концы монтируемой жилы.

Маркировка фаз в кабеле по ПУЭ

Согласно ПУЭ для каждого электрического проводника, входящего в состав силового питающего кабеля предусмотрен «свой» цвет изоляционного покрытия. До последнего времени фазные жилы «распознавались» по следующим признакам:

  • Фаза A или L1 маркировалась желтым цветом.
  • Для фазы B или L2 предназначалась зеленая расцветка.
  • Фазный провод C (L3) помечался красным цветом изоляции.

Нулевой рабочий проводник маркировался синим, а нулевой защитный – чередующимися узкими зелеными и желтыми полосками

Сегодня общепринятая система обозначений постепенно приводится в соответствие с европейским стандартом МЭК 60445. Согласно ему фаза A помечается коричневым цветом, B – черным, а C – серым.

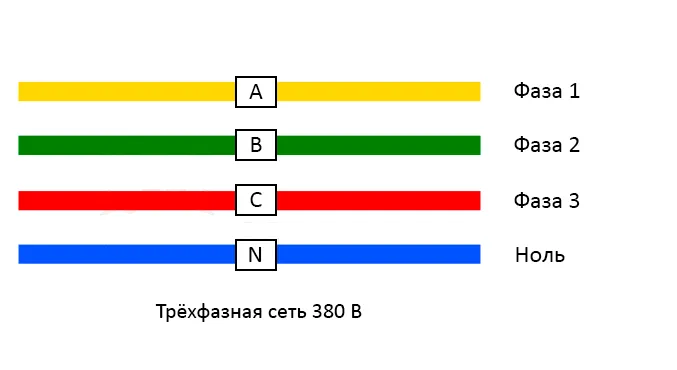

Маркировка фаз в трехфазной сети 380В

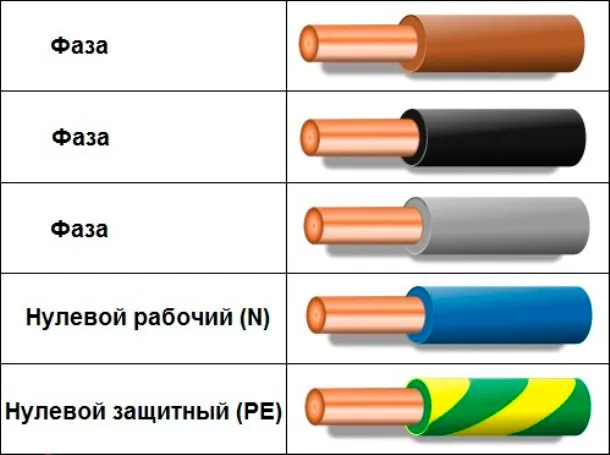

Маркировка фаз

Нулевой рабочий и защитный проводники имеют те же цвета, что предписываются ПУЭ. Новая система маркировки проводов разработана с тем расчетом, чтобы фазные проводники ни при каких обстоятельствах нельзя было спутать с нулевой жилой.

Порядок маркировки проводников в электрических сетях

К самым распространенным схемам организации действующих электросетей относятся:

  • Трехфазная питающая силовая сеть на напряжение 380 Вольт.
  • Однофазная подводка на 220 Вольт.
  • Линии питания постоянным током.

В каждой из них используется заданное количество токопроводящих жил, определяемое функциональным назначением данной системы.

Порядок маркировки проводников в трехфазной цепи

В силовых трехфазных системах обычно задействуется от 3-х до 5-ти проводов, обеспечивающих не только передачу полезной мощности, но и защиту от поражения электрическим током. Эту функцию выполняет специальный защитный провод (PE), отличающийся особо выделяющейся маркировкой (чередующиеся зеленые и желтые полосы). В сетях с изолированной нейтралью нуль (N) отсутствует совсем. Поэтому в них задействованы только три шины, каждая из которых маркируется по уже рассмотренному выше фазному признаку.

В системе заземления типа TN-C-S, для которой характерно совмещение нулевого рабочего и защитного проводников, общее число жил равно четырем. При раздельной прокладке этих шин потребуется пять проводов (считая землю), каждый из которых будет иметь соответствующую маркировку.

Порядок маркировки проводников в однофазной сети

В бытовых однофазных сетях, как правило, задействовано всего два проводника. Первый из них представляет одну из фаз (A, B или C), а второй является рабочим нулем. Их цвет выбирается согласно действующим стандартам.

Требованиями ПУЭ для подводки электрического питания к жилым домам предписывается прокладка третьего (защитного) провода.

Однако условия эксплуатации типовых бытовых сетей без обустроенного около дома надежного заземления не всегда позволяют сделать это.

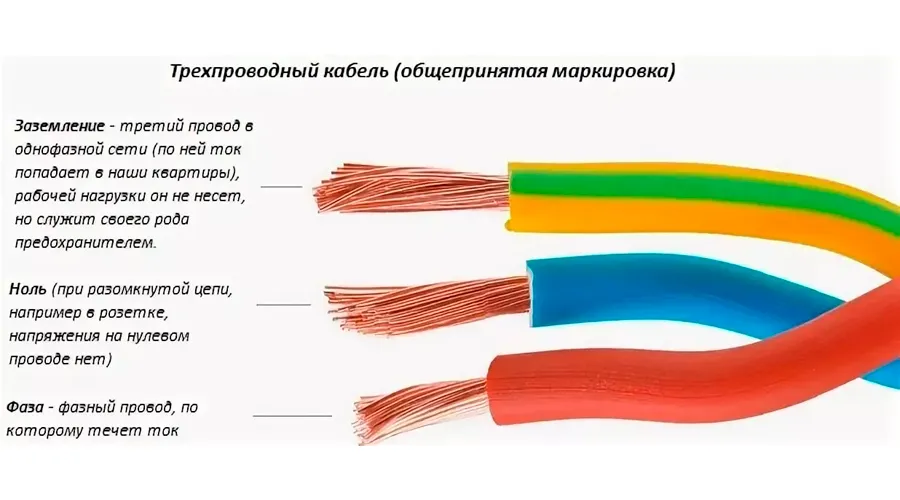

Общепринятая цветовая маркировка трехпроводного кабеля

Порядок маркировки проводников в линиях постоянного тока

В цепях постоянного тока, где отсутствуют фазные проводники, применяется особая маркировка. Для них характерно наличие только двух рабочих шин: положительной и отрицательной. Первая обычно маркируется красным цветом, а вторая – синим.

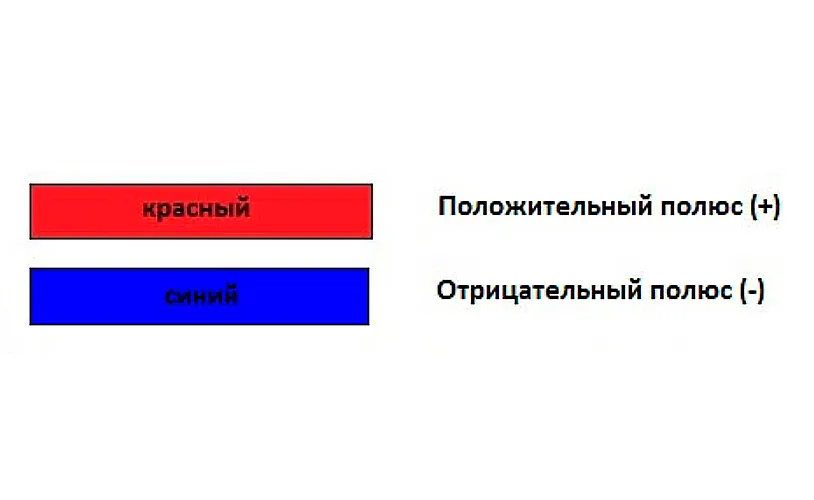

Цветовая маркировка в линиях постоянного тока

Правила соблюдения маркировки фаз при монтаже

В зависимости от условий предстоящего монтажа, а также при наличии вспомогательного материала профессиональные электрики используют соответствующий вариант маркировки. Если кабель с набором проводов монтируется впервые – специалисты рекомендуют приобрести провода, изоляция которых имеет соответствующую расцветку.

Если провода или кабели уже находятся в эксплуатации (заведены в распределительные устройства) – маркировка осуществляется одним из следующих способов:

  1. для различения жил одинокого цвета (в самонесущем проводе СИП, например) используются отрезки ПВХ трубок различного диаметра с буквенными надписями;
  2. тот же вариант, но реализуемый путем применения отрезков термоусадочных трубок;
  3. навешивание на проводники бирок из плотного картона с указанием назначения каждой конкретной жилы.

Во втором и третьем случаях надписи заклеиваются (изолируются) прозрачным скотчем, обеспечивающим их долгую сохранность.

Первый и второй способы маркировки гарантируют плотное прилегание меток к защитной оболочке кабеля, исключая их обрыв при протягивании через трубы.

Особенности цветовой маркировки шин в соответствие с последней редакцией ПУЭ

Требования нормативного документа распространяются на отдельные изолированные или неизолированные проводники, которые согласно п.1.1.29 должны быть обозначены цветами и цифрами в соответствии с положениями ГОСТ Р 50462. Маркировка фаз выполняется с обязательным соблюдением следующих правил:

  • цветовое обозначение выполняется по всей длине распределительной шины;
  • делать это следует и в том случае, если оно используется для интенсивного охлаждения материала или для его антикоррозионной защиты;
  • в особых случаях можно наносить цветовое обозначение не по всей длине шин, а только непосредственно в местах их соединения.

Если доступ к неизолированным шинам, находящимся под напряжением, ограничен – допускается не обозначать их ни одним из предложенных способов.

В этом случае уровень безопасности и наглядности при работе на электроустановке не должен снижаться.

Помимо этих требований, ПУЭ обязывает присваивать специальные обозначения нулевым защитным проводникам. В электроустановках с действующим потенциалом до 1 кВ они должны иметь буквенную маркировку PE. Одновременно с этим их следует помечать цветом путем нанесения на поверхность шины чередующихся продольных или поперечных полос желтого и зеленого цветов.

Требованиями оговаривается ширина полосок, которая должна быть примерно одинакова. Нулевые рабочие шины помечаются буквенным индексом N и голубым цветом. Для совмещенных проводников используется маркировка PEN и специальное цветовое обозначение (голубая расцветка по всей длине плюс зелено-желтые полоски на концах).

Нужен качественный кабель?
Отправьте заявку и мы предложим лучшую цену!

Какого цвета провода фаза ноль и заземление Цветовая маркировка проводов?


В разных странах и регионах может быть использована различная цветовая маркировка проводов, поэтому ответ на этот вопрос может отличаться в зависимости от местности. Ниже приведена наиболее распространенная цветовая маркировка проводов для электрических сетей в разных странах:

В России и большинстве стран СНГ:

  • Фазный провод — красный, коричневый или черный цвет;
  • Нулевой провод — синий цвет;
  • Заземляющий провод — зеленый или зелено-желтый цвет.

В Европе и некоторых других странах:

  • Фазный провод — коричневый цвет;
  • Нулевой провод — синий цвет;
  • Заземляющий провод — зелено-желтый цвет.

В США и Канаде:

  • Фазный провод — часто черный или красный цвет;
  • Нулевой провод — белый или серый цвет;
  • Заземляющий провод — зеленый или зелено-желтый цвет.

В любом случае, при выполнении электрических работ рекомендуется следовать местным электротехническим нормам и стандартам, чтобы обеспечить безопасность и правильную эксплуатацию электрических устройств.
