Диаметр арматуры для фундамента — выбор минимальной толщины и оптимального диаметра.

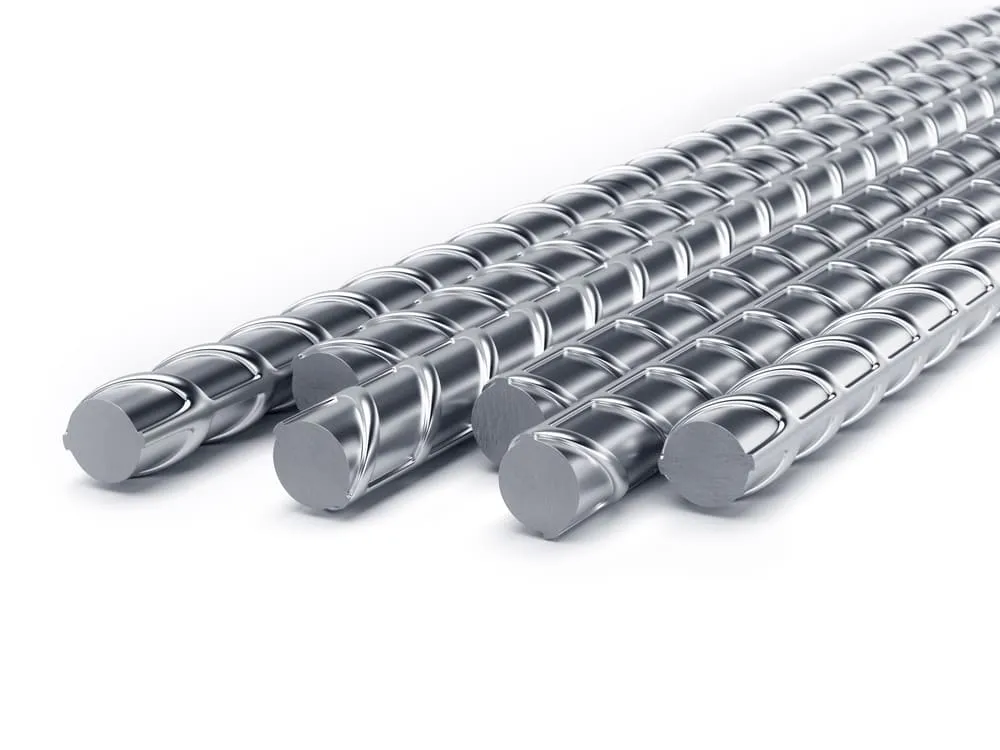

Одна из важнейших характеристик арматурного прутка —

Это параметр, определяющий его толщину. От размера прутка зависит способность фундамента выдерживать значительные нагрузки. Кроме того, диаметр оказывает непосредственное влияние на характеристики арматурного материала.

Арматурные прутки выпускаются диаметром от 6 до 80 мм. Наиболее распространенные диаметры в частном строительстве —  68, 10, 12, 14, 16, 18, 2022 мм. Арматура большего диаметра применяется на особо крупных объектах коммерческого и специального строительства.

Как связаны диаметр и тип арматуры

Вся арматура различается по назначению:

  • рабочая — арматурный стержень принимает на себя основную нагрузку, тем самым усиливая бетонную конструкцию. К этому типу чаще всего относится продольная арматура, располагающаяся горизонтально в ленточных и вертикально в свайных фундаментах;
  • распределительная — участвует в равномерном распределении нагрузки по арматурному каркасу, не позволяет скопиться излишнему напряжению в одной точке. К данному типу относится вертикальная и горизонтальная поперечная арматура, связывающая разные части арматурного каркаса в единое целое;
  • монтажная — поддерживает арматурный каркас во время переноски на место установки, также не дает ему развалиться во время заливки бетоном;

и типу поверхности:

  • рифленая — только такая арматура может выступать в роли рабочей, так как ребра позволяют лучше схватываться бетону и арматурному прутку;
  • гладкая — очень выполняет распределительную роль в слабонагруженных участках арматурного каркаса, в основном играет монтажную роль. Иногда ее используют в качестве рабочей при создании декорирующих объектов и элементов уличного убранства.


Размер рабочей рифленой арматуры всегда больше, чем у распределительной или монтажной. Разница в размерах может достигать до 10 мм.

Минимальный диаметр арматуры для фундамента

В малоэтажном строительстве допускают две самые распространённые ошибки:

  • используют сверхмалый диаметр прутков, например, кладочные сетки по 3 мм, ставя под угрозу надежность конструкции;
  • применяют арматуру от 20 мм и толще, тем самым многократно переплачивая за материал и усложняя процесс строительства.

Отчасти это происходит из-за того, что существующие нормативные документы указывают минимальный допустимый размер арматуры далеко не для всех случаев. Например, СНиП 52-01-2003 сообщает о том, что для ленточных фундаментов толщина продольной арматуры определяется по минимально допустимому сечению арматуры по отношению к сечению самого фундамента. Но ничего не сказано о поперечных прутках (подробнее про расчет нужного количества арматуры читайте здесь).

За годы преобразований в строительной отрасли появился ряд внутриведомственных документов, уточняющие допустимые профилеразмеры арматуры. Таблица 1 позволит получить представление о рекомендуемых минимальных размерах арматуры для фундамента.

Таблица 1. Минимальный диаметр арматуры в зависимости от области применения

Область применения арматуры

Минимальный диаметр арматурных стержней

Источник (нормативный документ)

Поперечная арматура (хомуты) вязаных каркасов

не менее 6 мм

п.8.3.10 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения

Поперечная арматура (хомуты) вязаных каркасов высотой 80 см и менее

6 мм

п.3.106 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения (М:, Стройиздат, 1978 г.)

Поперечная арматура (хомуты) вязаных каркасов высотой более 80 см

8 мм

Продольная рабочая арматура на участке фундамента длиной 3 м и менее

10 мм

Приложение № 1 к пособию по проектированию «Армирование элементов монолитных железобетонных изделий» (М:, 2007 г.)

Продольная рабочая арматура на участке фундамента длиной более 3 м

12 мм

Как рассчитать диаметр арматуры для фундамента?


Для расчета диаметра арматуры для фундамента необходимо учитывать следующие параметры:

  1. Нагрузки на фундамент — в зависимости от типа здания, размеров и грунтовых условий, необходимо рассчитать нагрузки на фундамент. Нагрузки могут быть статическими и динамическими, такими как ветер, сейсмические нагрузки, нагрузки от окружающей застройки и т.д.

  2. Тип арматуры — выбор типа арматуры зависит от нагрузок, которым будет подвергаться фундамент. Для фундаментов с небольшими нагрузками можно использовать арматурные стержни диаметром от 8 до 12 мм, для фундаментов с большими нагрузками может потребоваться арматура диаметром до 32 мм.

  3. Класс бетона — диаметр арматуры также зависит от класса бетона, который будет использоваться при строительстве фундамента. Для более высоких классов бетона может потребоваться более толстая арматура.

  4. Расстояние между стержнями — в зависимости от размера фундамента и нагрузок на него, необходимо определить расстояние между арматурными стержнями. Чем больше нагрузки, тем меньше расстояние между стержнями и тем больше диаметр арматуры.

  5. Расчетная длина арматуры — при расчете диаметра арматуры также необходимо учитывать ее расчетную длину. Расчетная длина арматуры должна быть достаточной для противодействия напряжениям и деформациям, возникающим при нагрузках на фундамент.

Расчет диаметра арматуры для фундамента может быть сложным процессом и требует знаний и опыта в области строительства. Поэтому лучше всего обратиться к профессиональным инженерам или специалистам по строительству для получения квалифицированной помощи.

Видео. Фундамент (Стяжка) без арматуры‼️
