Диодный мост — принцип работы, схема подключения и его назначение

С энергоснабжающей организации к потребителям поступает переменное напряжение, что обусловлено особенностями передачи электроэнергии. Однако большинство бытовых (и частично производственных) электроприемников требуют постоянного напряжения.

Схема диодного моста.

Что такое диодный мост и из каких элементов он состоит

Диодный мост в схемах, применяемых в сетях с однофазным напряжением, состоит из четырех диодов, представляющих собой полупроводниковый элемент с одним p-n переходом. Ток в таком полупроводнике проходит только в одном направлении при подключении анода к плюсу источника, а катода – к минусу. Если подключение будет обратным, ток закрывается. Диодный мост для трехфазного электрического тока отличается наличием шести диодов, а не четырех. Существенные различия в принципе работы между мостовыми схемами для однофазных и трехфазных сетей отсутствуют.

Устройство диода

Устройство диода

Диод Шоттки – еще один вид полупроводниковых элементов, используемых в диодных мостах. Его основным отличием является переход металл-полупроводник, называемый «барьером Шоттки». Как и переход p-n, он обеспечивает проводимость в одну сторону. Для изготовления устройств Шоттки применяют арсенид галлия, кремний и металлы: золото, платину, вольфрам, палладий. При приложении небольших напряжений – до 60 В – диод Шоттки отличается малым падением напряжения на переходе (не более 0,4 В) и быстродействием. При бытовом напряжении 220 В он ведет себя как обычный кремниевый выпрямительный полупроводник. Сборки из таких полупроводниковых устройств часто устанавливаются в импульсных блоках питания.

История изобретения

В 1873 году английский учёный Фредерик Гутри разработал принцип работы вакуумных ламповых диодов с прямым накалом. Уже через год в Германии физик Карл Фердинанд Браун предположил похожие свойства в твердотельных материалах и изобрел точечный выпрямитель.
В начале 1904 года Джон Флеминг создал первый полноценный ламповый диод. В качестве материала для его изготовления он использовал оксид меди. Диоды начали широко использоваться в радиочастотных детекторах. Изучение полупроводников привело к тому, что в 1906 году Гринлиф Виттер Пиккард изобрел кристаллический детектор.

В середине 30-х годов XX века основные исследования физиков были направлены на изучение явлений, проходящих на границе контакта металл-полупроводник. Их результатом стало получение слитка кремния, обладающего двумя типами проводимости. Изучая его, в 1939 году американский учёный Рассел Ол открыл явление, названное позже p-n переходом. Он установил, что в зависимости от примесей, существующих на границе соприкосновения двух полупроводников, изменяется приводимость. В начале 50-х годов инженеры компании Bell Telephone Labs разработали плоскостные диоды, а уже через пять лет в СССР появились диоды на основе германия с переходом менее 3 см.

Изобретателем же схемы выпрямительного моста считается электротехник из Польши Карол Поллак. Позже в журнале Elektronische Zeitung опубликовали результаты исследований Лео Гретца, поэтому в литературе можно встретить и другое название диодного моста — схема или мост Гретца.



Как работает диодный мост: для чайников, просто и коротко

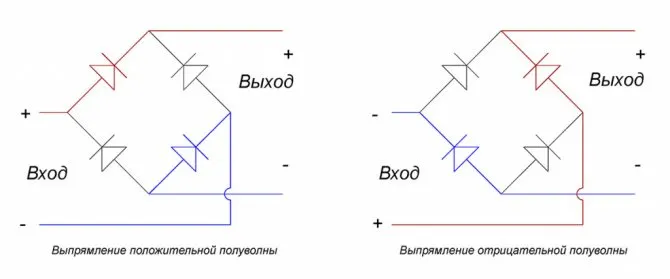

На вход диодного моста подается переменный ток, полярность которого в бытовой электросети меняется с частотой 50 Гц. Диодная сборка «срезает» часть синусоиды, которая для прибора «является» обратной, и меняет ее знак на противоположный. В результате на выходе к нагрузке подается пульсирующий ток одной полярности.

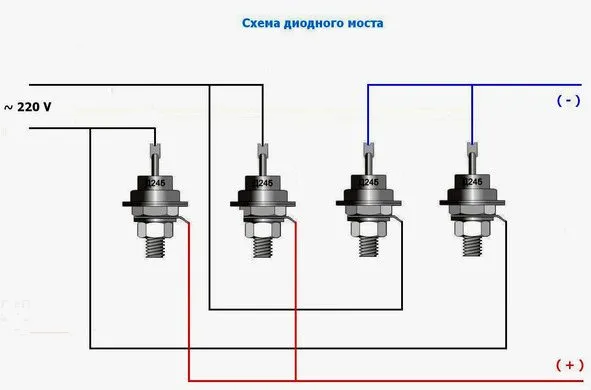

Схема диодного моста

Обозначение диодного моста на схеме

Частота этих пульсаций в 2 раза превышает частоту колебаний переменного тока и равна в данном случае 100 Гц.

Пульсации диодного моста

Работа диодного моста

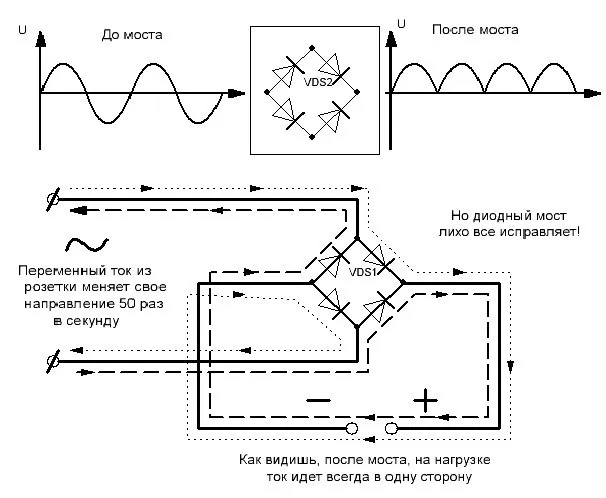

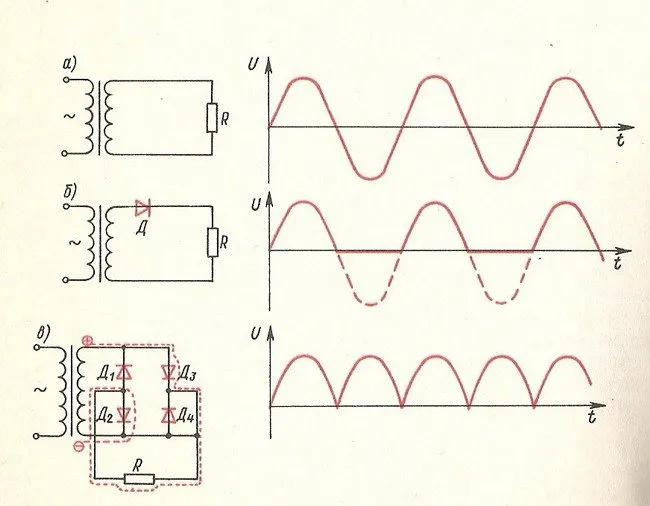

На рисунке а) изображена обычная синусоида напряжения переменного тока. На рисунке б) – срезанные положительные полуволны, полученные при использовании выпрямительного диода, который пропускает через себя положительную полуволну и запирается при прохождении отрицательной полуволны. Как видно из схемы, одного диода для эффективной работы недостаточно, поскольку «срезанная» отрицательная часть полуволн теряется и мощность переменного тока снижается в 2 раза. Диодный мост нужен для того, чтобы не просто срезать отрицательную полуволну, а поменять ее знак на противоположный. Благодаря такому схемотехническому решению, переменный ток полностью сохраняет мощность. На рисунке в) – пульсирующее напряжение после прохождения тока через диодную сборку.

Пульсирующий ток строго назвать постоянным нельзя. Пульсации мешают работе электроники, поэтому для их сглаживания после прохождения диодного моста в схему нужно включить фильтры. Простейший тип фильтра – электролитические конденсаторы значительной емкости.

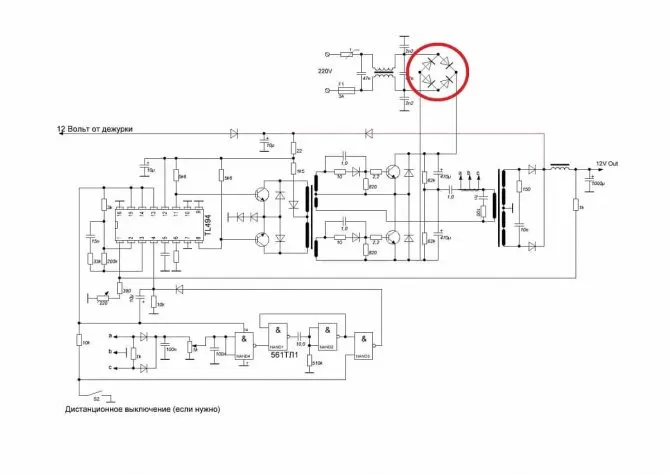

На печатных платах и принципиальных схемах диодный мост, в зависимости от того, как он устроен (отдельные элементы или сборка), может обозначаться по-разному. Если он состоит из отдельно впаянных диодов, то их обозначают буквами VD, рядом с которыми указывают порядковый номер – 1-4. Буквами VDS обозначают сборки, иначе –VD.

Технические характеристики

При выборе конкретного диодного моста для замены в выпрямительном блоке или для любой другой схемы важно хорошо ориентироваться в основных технических параметрах.

Среди таких характеристик наиболее значимыми для диодного моста являются:

  • Амплитудное максимальное напряжение обратной полярности – это пороговое значение более которого уже произойдет необратимый процесс и полупроводник выйдет со строя. Обозначается как UАобр в отечественных моделях или V­rpm для зарубежных.
  • Среднее обратное напряжение – представляет собой номинальное значение электрической величины, которое может прикладываться в процессе эксплуатации. Имеет обозначение Uобр в отечественных образцах или V­r(rms) для зарубежных диодных мостов.
  • Средний выпрямленный ток – обозначает действующую величину электрического тока на выходе диодного моста. На устройствах указывается как Iпр или Io для моделей отечественного или зарубежного производства соответственно.
  • Амплитудный выпрямленный ток – это максимальный ток на выходе выпрямителя, определяемый пиком полуволны на кривой, обозначается как Ifsm для пульсирующего тока на положительном и отрицательном выводе.
  • Падение напряжения в прямой полярности – определяет потерю напряжения от собственного сопротивления диодного моста. На устройстве обозначается как V­fm.

Если вы хотите выбрать модель на замену, допустим в сети 220 В, то главный параметр для диодного моста обратный ток и напряжение. Рабочие характеристики должны значительно превышать номинал сети, к примеру, при напряжении 220 В – диодный мост должен выдерживать около 400 В. По току подойдет и меньший запас, но его также следует предусмотреть.

Чем можно заменить диодный мост-сборку

Вместо диодного моста, собранного в одном корпусе, можно впаять в схему 4 кремниевых выпрямительных диода или 4 полупроводника Шоттки. Однако вариант диодной сборки более эффективен, благодаря:

  • меньшей площади, занимаемой сборкой на схеме;
  • упрощению работы сборщика схемы;
  • единому тепловому режиму для всех четырех полупроводниковых устройств.

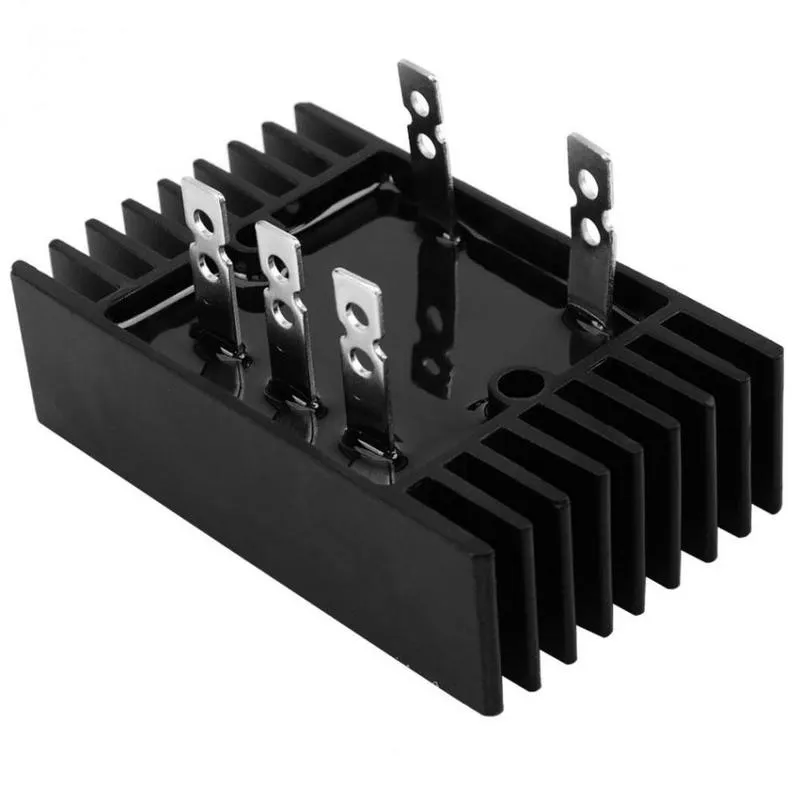

Различные варианты сборки диодного моста

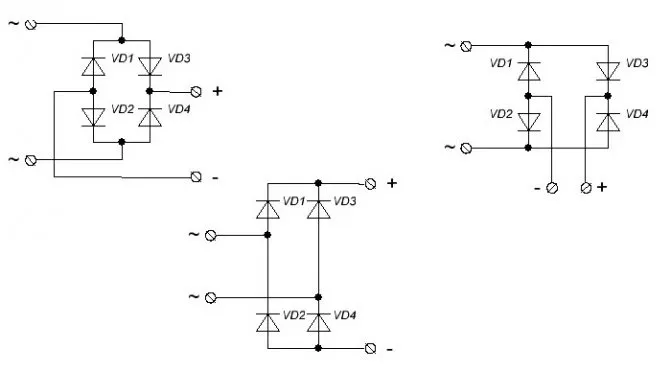

Различные варианты сборки диодного моста

У такого схемотехнического решения есть и минус – в случае выхода из строя хотя бы одного полупроводника придется заменять всю сборку.

Преимущества и недостатки

Кроме диодного моста существуют и другие способы преобразования переменного в постоянный ток. В сравнении с однополупериодным, двухполупериодное выпрямление обладает рядом преимуществ:

  • И отрицательная, и положительная полуволна синусоиды преобразуются в выходное напряжение, поэтому вся мощность трансформатора используется в наиболее оптимальной степени.
  • За счет большей частоты пульсации получаемое от диодного выпрямителя напряжение куда проще сглаживать при помощи фильтров.
  • Использование электроэнергии под нагрузкой уменьшает потери мощности на перемагничивание сердечника, возникающее из-за процессов взаимоиндукции в обмотках питающего трансформатора.
  • Гармоничное перераспределение кривой электротока и напряжения на выходе – за счет передачи каждого полупериода сразу двумя диодами в мосте, выходной параметр получается куда более равномерным.

К недостаткам диодного моста следует отнести и большее падение напряжения, в сравнении с однополупериодной схемой или выпрямителем с отводом из средней точки. Это обусловлено тем, что ток протекает сразу черед два полупроводниковых элемента и встречает омическое сопротивление от каждого из них. Такой недостаток может оказывать существенное влияние в слаботочных цепях, где доли ампера могут решать значение сигналов, режимы работы агрегатов и т.д. В качестве решения могут применяться диодные мосты с диодами Шотки, у которых падение прямого напряжения относительно ниже.

Еще одним недостатком является сложность определения перегоревшего звена, так как при выходе со строя хотя бы одного диода вся схема будет продолжать работать. Понять, что один из полупроводниковых элементов выпал из цепи можно лишь с помощью измерений, далеко не всегда прибор или схема отреагируют при сбое видимой неисправностью.

Для чего нужен диодный мост в генераторе автотехники

Диодный мост в генераторе

Диодный мост в генераторе

Это схемотехническое решение используется в электрических схемах автомобилей и мотоциклов. Диодный мост, устанавливаемый на генераторе переменного тока, нужен для преобразования вырабатываемого им переменного напряжения в постоянное. Постоянный ток служит для подзарядки АКБ и питания всех электропотребителей, имеющихся в современном транспорте. Требуемая мощность полупроводников в мостовой схеме определяется номинальным током, вырабатываемым генератором. В зависимости от этого показателя, полупроводниковые приборы разделяют на следующие группы по мощности:

  • маломощные – до 300 мА;
  • средней мощности – от 300 мА до 10 А;
  • высокомощные – выше 10 А.

Для автотехники обычно применяют мосты из кремниевых диодов, способных отвечать эксплуатационным требованиям в широком температурном диапазоне – от -60°C до +150°C.

Что такое диоды

Диод – это полупроводниковый элемент на основе кристалла кремния. Ранее эти детали также изготавливались из германия, но со временем этот материал был вытеснен из-за своих недостатков. Электрический диод функционирует как клапан, т.е. он пропускает ток в одном направлении и блокирует его в другом. Такие возможности в эту деталь заложены на уровне атомарного строения его полупроводниковых кристаллов.

Один диод не может получить из переменного напряжения полноценное постоянное. Поэтому на практике используют более сложные сочетания этих элементов. Сборка из 4 или 6 деталей, объединённых по специальной схеме, образует диодный мост. Он уже вполне способен справиться с полноценным выпрямлением тока.

Интересно. Диоды обладают паразитной чувствительностью к температуре и свету. Прозрачные выпрямители в стеклянном корпусе могут использоваться как датчики освещённости. Германиевые диоды (прим. Д9Б) подходят в качестве термочувствительного элемента. Собственно из-за сильной зависимости свойств этих элементов от температуры их и перестали производить.

Чем заменить диодный мост в генераторе

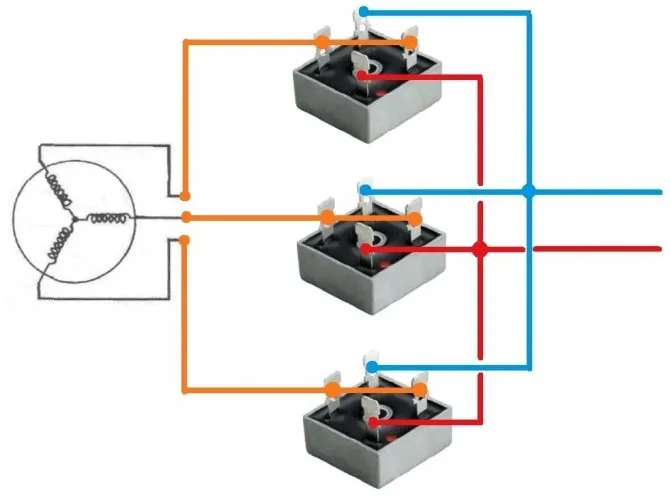

В большинстве моделей авто- и мототехники мостовые сборки впаивают в алюминиевый радиатор, поэтому в случае выхода из строя их придется выпаивать и выпрессовывать из радиаторной пластины и заменять на новый. Поскольку это довольно сложная процедура, лучше избегать возникновения факторов, из-за которых сгорает диодный мост. Наиболее часто встречающиеся причины этой проблемы:

  • на плату попала жидкость;
  • грязь вместе с маслом проникла к полупроводникам и вызвала короткое замыкание;
  • изменение положения полюсов контактов на АКБ.

Практическое применение

На практике диодный мост имеет довольно широкий спектр применения – это и цифровая техника, блоки питания в персональных компьютерах, ноутбуках, различных устройствах, автомобильных генераторах, питающихся от низкого постоянного напряжения. Помимо этого их можно встретить в системах звуковоспроизведения, измерительной техники, теле- радиовещания, они устанавливаются в ряде различных устройств по всему дому. Для лучшего понимания роли диодного моста в этих приборах мы рассмотрим несколько конкретных схем, в которых он применяется.

Примеры схем с диодным мостом и их описание

Одна из наиболее простых схем с применением диодного моста – это зарядное устройство, применяемое для оборудования, питаемого низким напряжением. Один из таких вариантов рассмотрим на следующем примере

Рис. 5. Схема зарядного устройства

Как видите на рисунке, от понижающего трансформатора Т1 напряжение из переменного 220В преобразуется в переменное на уровне 7 – 9В. После этого пониженное напряжение подается на диодный мост VD, от которого выпрямленное через сглаживающий конденсатор С1 на микросхему КР. От микросхемы выпрямленное напряжение стабилизируется и выдается на клеммы разъема.

Рис. 6. Схема карманного фонаря

На рисунке выше приведен пример схемы карманного фонаря, данная модель подключается к бытовой сети 220В через розетку, что представлено соединением разъема Х1 и Х2. Далее напряжение подается на мост VD, а с него уже на микросхему DA1, которая при наличии входного питания сигнализирует об этом через светодиод HL1. После этого напряжение питания приходит на аккумулятор GB, который заряжается и затем используется в качестве основного источника питания для лампы фонарика.

Здесь представлен пример схемы сварочного агрегата, в котором диодный мост устанавливается сразу после понижающего трансформатора для выпрямления электрического тока. Из-за сложности схемы дальнейшее рассмотрение работы устройства нецелесообразно. Стоит отметить, что существуют и другие устройства с еще более сложным принципом работы – импульсные блоки питания, ШИМ модуляторы, преобразователи и т.д.

Устройство выпрямителя и схема подключения

Минус диодных сборок в том, что если выходит из строя хотя бы один диод, то менять её придётся полностью. Это выход выпрямленного, пульсирующего напряжения тока. Он максимально передаёт габаритную мощность трансформатора. Его величина возрастает и зависит только сопротивления p- и n- области. Теоретически, сделать из переменного напряжения постоянное можно и одним диодом, но для практики такое выпрямление не желательно.

Но для работы приборов с постоянным источником питания такой переворот недопустим. При выходе из строя одного диода требуется замена всей детали, исключая возможность удаления одного элемента.

Литература

[1] М. Салато (M. Salato), А. Локхандвала (A. Lokhandwala), М. Солдано (M. Soldano). International Rectifier. AN-1087 Построение выпрямителя вторичного плеча при помощи ИС управления IR1167 SmartRectifierTM

[2] International Rectifier. Техническое описание ИС управления интеллектуальным выпрямителем IR1167S

[3] Аднаан Локхандвала (Adnaan Lokhandwala), Маурицио Салато (Maurizio Salato), Марко Солдано (Marko Soldano). Конференция разработчиков портативных источников питания 2006. Новая ИС управления выпрямлением выходного сигнала повышает эффективность и тепловые характеристики внешних AC-DC преобразователей питания

[4] Заявка на получение патента США №2005/0122753 A1 от 9 июня 2005 г.

Получение технической информации, заказ образцов, поставка — e-mail

ВНИМАНИЮ ЧИТАТЕЛЕЙ!

В 11 номере журнала за 2009 год на стр. 29 допущена опечатка.

Название табл. 2 следует читать: «Характеристики переключателей».

Первый абзац на странице следует читать:

«Texas Instruments предлагает достаточно сбалансированные решения для применения в видеосистемах. Баланс заключается в оптимальных, часто — взаимозависящих, технических характеристиках ключей. Например, при достаточно низком сопротивлении во включенном состоянии также обеспечивается очень высокая скорость переключения.»

•••

Неисправности выпрямителя

Поскольку узел выпрямителя генератора состоит из нескольких полупроводниковых приборов, в 90% случаев защищен крышкой, для диагностики понадобятся электроприборы и частичная разборка генератора. Однако в некоторых случаях признаки неисправности диодного моста водитель может услышать:

  • при появлении пульсаций (в бортовую сеть подается переменное напряжение вместо постоянного) электродвигатели некоторых потребителей могут воспроизводить звуки по аналогии с динамиком;
  • чаще всего «пищит» привод стеклоподъемников и печки, причем тональность изменяется при изменении оборотов этих приборов, а не частоты вращения коленвала.

Во всех остальных случаях неисправности генератора автомобиля в узле выпрямителя диагностируются исключительно приборами. Для этого потребуется схема подключения диодного моста в конкретной модификации генератора, так как симптомы нарушения механической части полностью аналогичны поломке электрических деталей.

Диагностика поломок

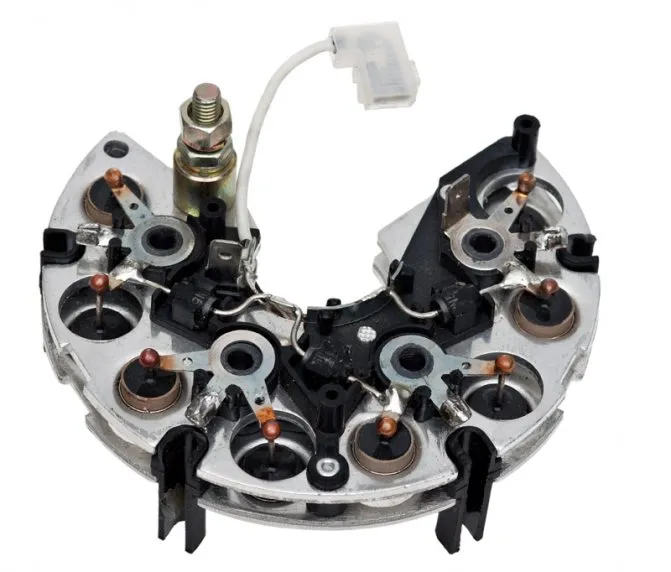

Узел выпрямителя собирается по различным технологиям – часть деталей крепится механическим способом, мелкие диоды впаиваются в схему, крупногабаритные обычно запрессовываются. Поэтому потребоваться ремонт выпрямителя может, не только при выходе из строя полупроводниковых элементов, но и при некорректной их установке на «подкове» теплоотводящей пластины.

Перед тем, как прозвонить схему или отдельный полупроводник, следует визуально осмотреть конструкцию. Даже в отсутствие тестера, омметра, вольтметра можно использовать лампочку и специальную схему подключения АКБ, чтобы понять, неисправен диод или работает корректно.

Методика диагностики выглядит следующим образом:

  • с генератора снимается задняя крышка для обеспечения доступа к диодам;
  • на пластину подается проводом «–» от АКБ, она прижимается к корпусу на генераторе, один провод лампы касается к диоду в месте присоединения статорной обмотки, второй – к «+» аккумулятора, при пробое лампочка загорится;

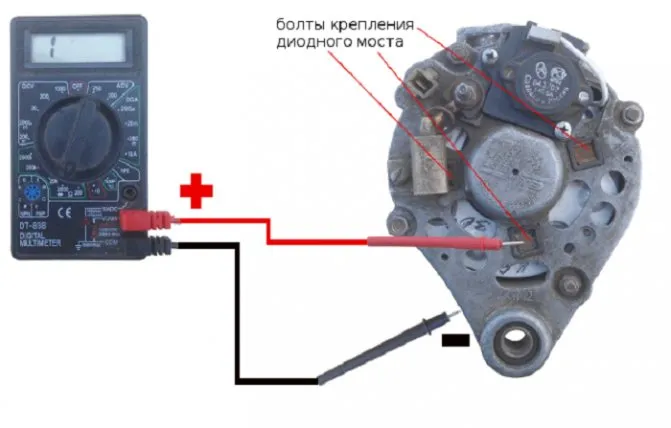

  • тестер выставляется в режим омметра на 1 кОм, если поменять местами щупы мультиметра, показания должны измениться с 0 на 400 – 800 Ом в разных направлениях.

Как диодный мост генератора подключить к трансформатору

В большинстве случаев горит диодный мост при проникновении влаги.

Самостоятельное изготовление

Выпрямительные однофазные мосты обычно не являются дефицитными радиодеталями, поэтому их можно купить и выбрать по необходимым параметрам практически в любом радиомагазине. Но не всегда есть на это время, поэтому нужный мост можно собрать и своими руками. Для этого понадобится подготовить:

  1. Четыре одинаковых по своим характеристикам диода. Можно в принципе брать и любые, но следует понимать, что общие параметры моста будут определяться самым слабым элементом.
  2. Монтажный провод.
  3. Паяльник.
  4. Пинцет.
  5. Флюс и припой.
  6. Бокорезы.
  7. Электрическую схему диодного моста выпрямителя.

После того как всё подготовлено, на первом этапе залуживают выводы диодов. Для этого ножки радиоэлементов смазываются флюсом, и на них с помощью разогретого паяльника переносится олово, образующее тонкий слой. На следующем этапе диоды соединяются согласно схеме.

Для этого необходимо знать, где у элемента катод, а где анод. На схеме аноду соответствует вершина треугольника, а катоду — основание. На самом же элементе обозначается только анод. Это может быть полоска, точка или условно-графическое обозначение, смещённое к одному из выводов.

Затем берутся два элемента, и анод одного соединяется с катодом другого. Аналогичное действие повторяется и для оставшихся элементов. В итоге получается пара, каждая из которых состоит из двух диодов. Далее, между собой спаиваются катоды, а поле — аноды. После того как диоды соединены к точкам пайки, подсоединяются проводники, формирующие выводы устройства. На последнем этапе конструкция проверяется с помощью мультиметра.

Практическая реализация и описание цепи

В данном случае понятно, что использование мощных полевых транзисторов в конфигурации активного моста с управлением синхронным выпрямлением — это способ повышения эффективности и снижения необходимости применения или полного отказа от применения дорогой и массивной системы теплоотвода. Использование интегральных схем (ИС) синхронного выпрямления International Rectifier IR1166 и IR1167 [1] делает реализацию крайне простой. Полная схема активного моста показана на рис. 3.

Практическая реализация активного моста при помощи 4 дискретных ИС IR1167

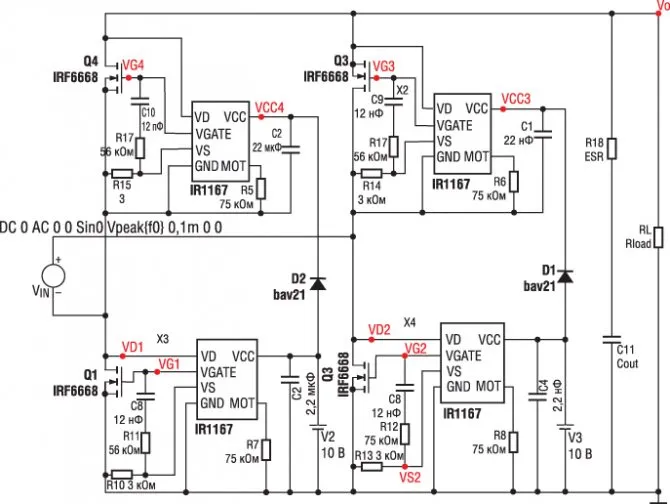

Рис. 3. Практическая реализация активного моста при помощи 4 дискретных ИС IR1167

Включение-выключение каждого полевого транзистора управляется соответствующими ИС, отслеживающими напряжение между соответствующим стоком и истоком. Если напряжение отрицательное, корпусный диод открыт, а полевой транзистор включен; когда напряжение Vds поднимается до 0 В, ИС отключает транзистор.

Чтобы предотвратить возникновение короткого замыкания между высоким и низким плечом полевого транзистора на одном и том же контакте, порог выключения должен быть отрицательным и близким к 0 В. Недостаток состоит в том, что в конце переключения ток снова пойдет через корпусный диод, но в течение очень короткого времени. С помощью внутренней прецизионной цепи осуществляется постоянное измерение напряжения Vds, необходимое для выполнения этой задачи. Следует отметить, что ИС должна выдерживать очень высокое напряжение на тех же контактах, если полевой транзистор выключен, поскольку другой транзистор, соединенный с этим же контактом, включен. Технической проблемой является установка компаратора, способного обнаруживать напряжения, равные нескольким милливольтам в одном полупериоде, а затем выдерживать напряжение в несколько сотен вольт на тех же измерительных контактах в следующем полупериоде синусоиды. Этого можно добиться с помощью технологии IR Gen 5 HVIC, интегрирующей точные и быстрые компоненты низкого напряжения с устройствами высокого напряжения и изолирующими барьерами [2].

Принцип работы

В начале синусоидального цикла начинается протекание тока через корпусный диод, создающий отрицательное напряжение Vds на контактах полевого транзистора, в этот момент ИС включает полевой транзистор, напряжение отпускания на контактах компонента падает до значительно более низкого значения, повышая эффективность системы и снижая потери мощности.

Как только полевой транзистор включается, его необходимо удерживать в таком состоянии до приближения выпрямленного тока как можно ближе к нулевому значению, поэтому можно использовать компаратор нулевого уровня, чтобы определить момент, когда напряжение между стоком и истоком достигнет 0 В. С этой целью порог выключения ИС должен быть отрицательным и близким к нулю, чтобы избежать относительной поперечной проводимости и уменьшить интервал проводимости корпусного диода в конце полупериода. IR1167 — это ИС синхронного выпрямления, время ее внутреннего выключения составляет от наносекунд до микросекунд, однако во время работы на частоте сети питания необходимо поддерживать как можно более пологий фронт гасящего импульса, чтобы избежать ложного срабатывания измерительной цепи ИС. Фактически из-за низкой рабочей частоты и медленного (синусоидального) увеличения тока часто появляется вероятность того, что после первого включения напряжение отпускания полевого транзистора почти мгновенно упадет ниже порога выключения, и ИС начнет включаться и выключаться. Этот процесс выражается затухающими прямоугольными импульсами напряжения затвора полевого транзистора, пока ток не достигнет уровня, необходимого для формирования напряжения отпускания полевого транзистора во включенном состоянии. Подобный дребезг можно наблюдать в конце полусинусоиды с тем же небольшим уклоном сигнала тока в момент выключения полевого транзистора. Такое функционирование особенно явно заметно при использовании резистивных нагрузок и синусоидального токового сигнала, тогда как в случае с емкостной нагрузкой ситуация иная, поскольку кривая токового сигнала при включении и выключении полевых транзисторов более крутая, и необходим более короткий сигнал выключения. В обычном режиме работы каждый полупериод токового сигнала переключает в состояние проводимости два полевых транзистора в течение интервала, равного половине частоты сети питания (8,3 или 10 мс), дребезг при включении или выключении не возникает. Чтобы увеличить длительность внутреннего сигнала выключения схемы IR1167, мы включили в измерительный контур резистивно-емкостную цепь (RC-цепь), которая будет описана в следующем разделе.

Ограниченное питание и цепи регулировки выключения

Как известно, в каждый полупериод частоты сети питания работают только два полевых транзистора, тогда как другие остаются выключенными, а соответствующие им диоды с объемной проводимостью обладают обратным смещением. Очевидно, что когда транзисторы Q2 и Q4 включены, Q1 и Q3 выключены, а ограничивающий диод D1 допускает накопление заряда ограничивающими конденсаторами C1, питающими устройства высокого плеча IC3; с другой стороны, когда транзисторы Q1 и Q3 включены, диод D2 допускает накопление заряда ограничивающим конденсатором C2, питающим IC4. RC-цепь, установленная между контактами Vgate и Vs каждой ИС, обеспечивает более продолжительный сигнал выключения, необходимый в настоящей схеме. Это просто производная цепь, которая при помощи напряжения переключения затвора, прикладываемого к контактам транзистора, добавляет временный токовый импульс через последовательный резистор, установленный между истоком транзистора и контактами Vs ИС. Результат — искусственное повышение или понижение пороговых значений на определенное время и, таким образом, продление времени выключения, которое можно уменьшить простым изменением значений трех компонентов RC-цепи. Рассмотрим одну из четырех секций, X3, показанную на рис. 3. Во время включения напряжение затвора линейно возрастает, фронт сигнала, разделенный на отрезки, появляется на сопротивлении R10 с положительным знаком в противоположность контакту Vs. Это перекрывает реальное напряжение отпускания полевых транзисторов и удерживает внутренний компаратор ИС, изображенный в верхнем левом углу рис. 4, от выключения полевого транзистора.

Электрическая модель IR1167

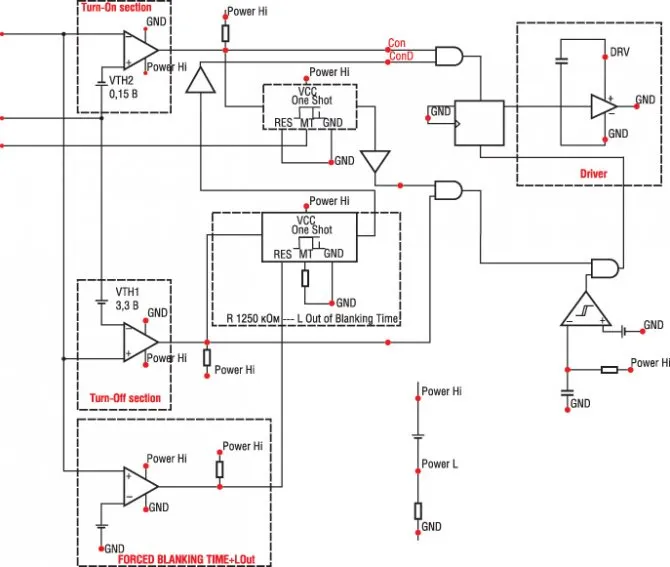

Рис. 4. Электрическая модель IR1167

С другой стороны, когда ИС выключает затвор, возникает спад сигнала с отрицательным знаком на контакте Vs, эффективно сдвигающий измеренное напряжение и препятствующий включению секции на период, определяемый параметрами RC-цепи.

Проверка радиоприбора

Чтобы проверить мост, понадобится взять цифровой прибор и переключить его в режим прозвонки диодов. На мультиметре этот режим соответствует символу диода. К тестеру подключается щуп чёрного цвета в гнездо COM, а красного в V/Ω. Суть проверки заключается в прозвонке переходов. Если за вывод № 1 принять положительный электрод устройства, за № 2 и 3 — входы для переменного сигнала, а за № 4 — отрицательный выход, то тестирование можно выполнить в следующем порядке:

  1. Чёрным щупом дотрагиваются до первого вывода, а красным до третьего. На экране тестера должно загореться трёхзначное число, обозначающее сопротивление перехода. При смене полярности на табло должна появиться единица (бесконечность).
  2. Красным щупом дотрагиваются до третьего вывода, а чёрным — до четвёртого. Тестер должен показать бесконечность, а при смене полярности должно появиться трёхзначное число.
  3. К первой ноге подключается чёрный провод, а ко второй — красный. Прибор должен показать сопротивление перехода, при смене полярности — обрыв.
  4. К третьему выводу подключается красный провод, к четвёртому — чёрный. Переход звониться не должен. При смене положения проводов тестер должен показать сопротивление.

Вам это будет интересно Расчет сопротивления контура заземления в частных домах

Если все четыре пункта выполняются, то можно считать, что выпрямитель собран правильно и находится в работоспособном состоянии. При этом таким способом можно проверить любой полупроводниковый мост.

Обозначение и маркировка

Условно-графическое обозначение полупроводникового моста на принципиальных электрических схемах выглядит как ромб, из вершин которого выходят прямые короткие линии, символизирующие выводы. Каждый вывод подписывается знаком, соответствующим виду сигнала. Так, плюсом обозначается положительный выход, минусом — отрицательный, а тильдой — входы для подачи переменного сигнала. В середине ромба может как изображаться выпрямительный диод, так и нет.

В литературе, различных спецификациях и на схемах устройство подписывается латинскими символами VDS, после которых ставится арабская цифра, обозначающая порядковый номер. В иностранной литературе можно также встретить обозначение BDS. Стандарта для маркировки мостов не существует. Каждый производитель обозначает свою продукцию, как хочет, согласно своей системе.

Если внимательно изучить различные обозначения, то можно проследить тенденцию в маркировке, нанесённой на корпус прибора. На ней почти всегда присутствуют данные о его основных характеристиках. То есть указывается максимальный ток или рабочее напряжение. Например, DB151S — первые две цифры обозначают ток 1,5 А, а вторая напряжение согласно таблице, в этом случае 50 В.

Схема подключения и назначение диодного моста

Отечественные изделия классифицируются по-другому. Сам мост обозначается буквой «Ц», стоящее за ней число обозначает материал, а последующие цифры номер разработки. Например, популярный мостик у радиолюбителей выдерживающий обратное напряжение до 400 В, маркируется как КЦ407А.

Как проверить диодный мост на плате?


Для проверки диодного моста на плате можно использовать мультиметр. Диодный мост — это электронное устройство, состоящее из четырех диодов, которые соединены таким образом, чтобы позволять току протекать только в одном направлении.

Вот как можно проверить диодный мост на плате:

  1. Отключите устройство от источника питания и удалите плату из корпуса, если это необходимо.

  2. Установите мультиметр в режим проверки диодов. Для этого нужно повернуть переключатель мультиметра на значок диода (обычно обозначается знаком «диод» или «diode»). Если у вашего мультиметра нет такого режима, вы можете использовать режим проверки продолжительности, который также может использоваться для проверки диодного моста.

  3. Подключите красный провод мультиметра к одному из выводов диодного моста и черный провод к другому выводу. Обратите внимание на полярность: если вы подключите мультиметр к диодному мосту неправильно, вы получите неверный результат.

  4. Поверните плату на другую сторону и повторите операцию для другой пары выводов диодного моста.

  5. Если диодный мост исправен, мультиметр должен показать напряжение в одном направлении, а в другом — ноль или близкое к нулю значение. Если мультиметр показывает напряжение в обоих направлениях, это может указывать на неисправность диода или диодов в мосте.

  6. Повторите процедуру для оставшихся двух выводов диодного моста.

Если мультиметр показывает, что диодный мост неисправен, то его нужно заменить. Если вы не уверены в своих навыках ремонта электроники, лучше обратиться к специалисту.
