Для обычного человека, далекого от электротехники, словосочетание «перекос фаз» может оставаться непонятным и абстрактным. Этот специфический термин широко используется в кругах профессионалов, работающих в отраслях, таких как электроэнергетика, для обозначения ситуаций в сетях с глухозаземленной нейтралью до 1 кВ. Если вас интересует информация о допустимом перекосе фаз, мы готовы предоставить соответствующие пояснения.
Как это сказывается на потребителе электроэнергии, который столкнулся с этим по воле случая, какие вызывает перекос фаз последствия? А вопросы начинают появляться, когда домашнее электрооборудование начинает нестабильно функционировать с отказами или вовсе выходить из строя. При повышении напряжения изоляция приборов и ветхой проводки может не выдержать, они выходят из строя. При понижении напряжения энергопотребляющее оборудование либо совсем не функционируют, либо не развивает необходимую мощность, потребляя из сети больший ток и перегреваясь, как разного рода двигатели. Самый яркий и очевидный пример – свечение ламп накаливания вполнакала.
Разберем самые распространенные ситуации, которые провоцируют перекос фаз причины их возникновения:

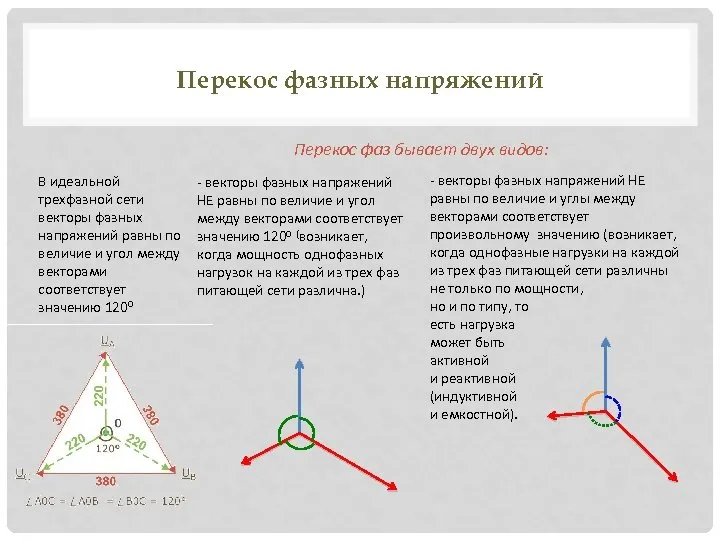

— неравномерное распределение однофазной нагрузки по фазам, как самая распространенная причина. Часто является ошибкой проектных институтов и монтажных и эксплуатирующих организаций при распределении нагрузки потребителей;

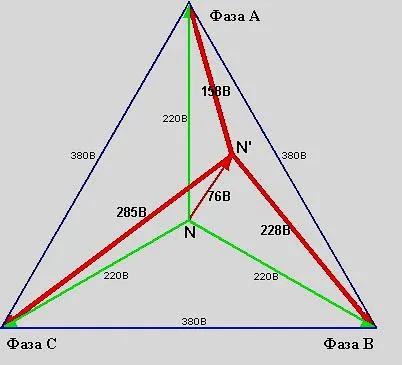

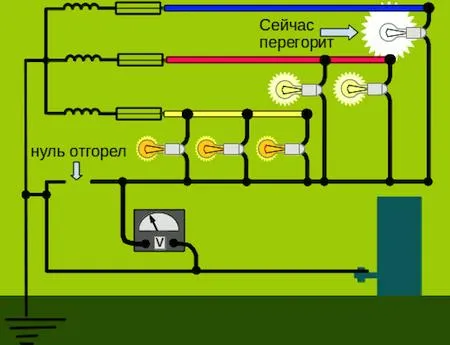

— обрыв нейтрали, либо повышенное сопротивление в ее цепи, вследствие наличия плохого качества контактных болтовых соединений, скруток или недостаточного сечения нулевого провода, а также высокое сопротивление заземляющих устройств в питающей сети или их отсутствие вовсе.
Но как самостоятельно определить допустимый перекос фаз? В соответствии с п.4.2.5 актуального на сегодняшний момент ГОСТ 32144-2013 показателями качества в случае несимметрии являются коэффициенты несимметрии напряжений по обратной последовательности и по нулевой последовательности, для которых в документе установлены нормы. Увы, воспроизвести такие измерения обычному потребителю скорее не под силу, ввиду отсутствия специального оборудования и необходимости выполнения измерений по интервальной методике в течение недели.
При наличии трехфазного ввода в дом можно только ориентировочно оценить разность напряжений по фазам, проведя простейшие измерения мультиметром, которые тоже нельзя считать истиной в последней инстанции, так как конфигурация сети 0,4 кВ динамично меняется в течение суток, в том числе из-за подключения и отключения нагрузок соседей по улице или дому.
В подавляющем большинстве случаев потребитель в пределах своей электроустановки никак не может изменить ситуацию при отклонениях. Так как озвученные выше причины, по которым возникает несимметрия токов и напряжений, находятся в сфере деятельности и управления поставщика электроэнергии. Состояние электрических сетей оставляет желать лучшего, а также иногда при строительстве сетей применяются несоответствующие требованиям и проекту материалы и оборудование.
Ситуацию с перекосом фаз можно исправить, выполнив ряд таких базовых технических мероприятий, как:
— равномерное перераспределение однофазных нагрузок бытового сектора, питающихся от одной ВЛ-0,4 кВ, по фазам;
— замена провода ВЛ-0,4 кВ на провод с большим сечением;
— проверка и ревизия заземляющих устройств опор ВЛ -0,4 кВ и ТП 6-10/0,4 кВ;
— применение при модернизации сетей силовых трансформаторов со схемой соединений Y/Zн (звезда-зигзаг) вместо Y/Yн (звезда-звезда), позволяющей сглаживать неравномерность распределения нагрузки за счет более низкого сопротивления нулевой последовательности, или симметрирующих трансформаторов.
Так что, единственная рекомендация в случае выявления фактов отклонения напряжений и связанных с этим повреждений электрооборудования — обращаться в энергоснабжающую организацию на основании предоставляемых законом правами требований к качеству предоставляемых услуг и товаров.
Как найти перекос фаз?
Перекос фаз — это разница в напряжении или фазе между двумя электрическими цепями. Если у вас есть потребность найти перекос фаз в электрической системе, вот несколько способов, как это можно сделать:
-
Мультиметр:
- Мультиметр — это универсальное устройство, которое может измерять различные параметры электрической цепи, включая напряжение.
- Подключите мультиметр к двум фазам, которые вы хотите проверить на перекос фаз. Мультиметр покажет разницу в напряжении между этими фазами.
- Если напряжение между фазами отличается от стандартного напряжения (например, 220 В в однофазной системе), то это может указывать на перекос фаз.
-
Осциллоскоп:
- Осциллоскоп — это прибор для измерения и визуализации переменных сигналов, включая напряжение.
- Подключите осциллоскоп к двум фазам и настройте его на режим измерения напряжения. Вы увидите разницу в фазе и амплитуде между сигналами.
-
Фазомер:
- Фазомер — это специализированное устройство, предназначенное для измерения разницы в фазе между двумя сигналами.
- Подключите фазомер к двум фазам, и он покажет вам разницу в фазе между ними.
-
Профессиональные приборы:
- Для точного и надежного измерения перекоса фаз часто используются профессиональные приборы, такие как фазовые счетчики или анализаторы сети.
Не забывайте осторожность при работе с электрическими цепями. Если вы не уверены в своих навыках, лучше обратитесь к квалифицированному электрику для проведения измерений и оценки состояния электрической системы.
