РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ ПОДПОРНЫХ СТЕН И СТЕН ПОДВАЛОВ ДЛЯ ПРОМЫШЛЕННОГО И ГРАЖДАНСКОГО СТРОИТЕЛЬСТВА
Рекомендовано к изданию решением секции несущих конструкций НТС ЦНИИПромзданий.
Данный документ разработан с учетом глав СНиП II-15-74* и II-91-77** и включает в себя основные принципы для расчета и создания подпорных стен из монолитного и сборного железобетона. В документе предоставлены примеры расчетов, а также таблицы с необходимыми значениями коэффициентов, которые облегчают процесс расчета. Кроме того, в документе содержатся рекомендации по расчету стен, используемых в подвалах промышленных и гражданских зданий. Если вас интересует «расчет и проектирование подпорной стены из бетона», то это также будет актуальной информацией.
________________
* На территории Российской Федерации документ не действует. Действуют СНиП 2.02.01-83, здесь и далее по тексту.
** На территории Российской Федерации документ не действует. Действуют СНиП 2.09.03-85. — Примечания изготовителя базы данных.
Для инженерно-технических работников проектных и строительных организаций.
Руководство разработано ЦНИИПромзданий Госстроя СССР (кандидаты техн. наук Н.А.Ушаков, А.М.Туголуков, инженеры И.Д.Залещанский, Ю.В.Фролов, С.В.Третьякова) — разд.1-9, прил.1-5 при участии институтов: НИИОСП им. Н.М.Герсеванова Госстроя СССР (д-р техн. наук Е.А.Сорочан, кандидаты техн. наук А.В.Вронский, А.С.Снарский) — разд.5 и 6; Киевского Промстройпроекта Госстроя СССР (инженеры В.А.Козлов, С.И.Савускан) — разд.2, 3, 7, прил.4; Гипроречтранса Минречфлота РСФСР (д-р техн. наук В.Б.Гуревич, канд. техн. наук В.Э.Даревский, инж. М.А.Орлова) — разд.5 и 6 и Фундаментпроекта Минмонтажспецстроя СССР (инженеры В.К.Демидов, М.Л.Моргулис, И.С.Рабинович) — разд.6, 8, 9, прил. 2.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Руководство распространяется на проектирование гравитационных подпорных стен для промышленного и гражданского строительства, возводимых на естественных основаниях, а также на проектирование стен подвалов промышленных и гражданских зданий.
1.2. Руководство не распространяется на проектирование подпорных стен магистральных дорог, гидротехнических сооружений, подпорных стен специального назначения (противооползневые, противообвальные и др.), а также на проектирование подпорных стен, предназначенных для строительства в особых условиях (на вечномерзлых, набухающих, просадочных грунтах, на подрабатываемых территориях и др.).
1.3. Проектирование подпорных стен и стен подвалов должно осуществляться на основании:
чертежей генерального плана (горизонтальная и вертикальная планировка);
отчета об инженерно-геологических изысканиях;
технологического задания, содержащего данные о нагрузках и при необходимости особые требования к проектируемой конструкции, например, требования по ограничению деформаций и др.
1.4. Конструкция подпорных стен и стен подвалов должна устанавливаться по данным сравнения вариантов, исходя из технико-экономической целесообразности их применения в конкретных условиях строительства с учетом максимального снижения материалоемкости, трудоемкости и стоимости строительства, а также с учетом условий эксплуатации конструкций.
1.5. Подпорные стены, сооружаемые в населенных пунктах, следует проектировать с учетом архитектурных особенностей этих пунктов.
1.6. При проектировании подпорных стен и стен подвалов должны приниматься конструктивные схемы, обеспечивающие необходимую прочность, устойчивость и пространственную неизменяемость сооружения в целом, а также отдельных элементов его на всех стадиях возведения и эксплуатации.
1.7. Элементы сборных конструкций должны отвечать условиям индустриального изготовления их на специализированных предприятиях.
Целесообразно укрупнять элементы сборных конструкций, насколько это позволяют грузоподъемность монтажных механизмов, а также условия изготовления и транспортирования.
1.8. Для монолитных железобетонных конструкций следует предусматривать унифицированные опалубочные и габаритные размеры, позволяющие применять типовые арматурные изделия и инвентарную опалубку.
1.9. В сборных конструкциях подпорных стен и стен подвалов конструкции узлов и соединений элементов должны обеспечивать надежную передачу усилий, прочность самих элементов в зоне стыка, а также связь дополнительно уложенного бетона в стыке с бетоном конструкции.
1.10. Проектирование конструкций подпорных стен и стен подвалов при наличии агрессивной среды должно вестись с учетом дополнительных требований, предъявляемых главой СНиП III-23-76*.
________________
* На территории Российской Федерации документ не действует. Действуют СНиП 3.04.03-85. — Примечание изготовителя базы данных.
1.11. Проектирование мер защиты железобетонных конструкций от электрокоррозии должно производиться с учетом требований СН 65-76* «Инструкция по защите железобетонных конструкций от коррозии, вызываемой блуждающими токами».
________________
* На территории Российской Федерации документ не действует. Действуют СНиП 2.03.11-85 . — Примечание изготовителя базы данных.
1.12. При проектировании подпорных стен и стен подвалов следует, как правило, применять унифицированные типовые конструкции.
Проектирование индивидуальных конструкций подпорных стен и стен подвалов допускается в тех случаях, когда параметры и нагрузки для их проектирования превосходят параметры и нагрузки для типовых конструкций, либо когда применение типовых конструкций невозможно исходя из местных условий осуществления строительства.
1.13. В Руководстве рассматриваются подпорные стены и стены подвалов при засыпке их однородным грунтом.
2. МАТЕРИАЛЫ ДЛЯ ПОДПОРНЫХ СТЕН
2.1. В зависимости от принятого конструктивного решения подпорные стены могут возводиться из железобетона, бетона, бутобетона и каменной кладки.
2.2. Выбор материала для подпорных стен обусловливается технико-экономическими соображениями, требованиями долговечности, условиями производства работ, наличием местных строительных материалов и средств механизации.
2.3. Железобетонные и бетонные подпорные стены рекомендуется проектировать из бетона проектной марки по прочности на сжатие:
для сборных железобетонных конструкций — М 200, М 300, М 400;
для монолитных железобетонных и бетонных конструкций — М 150, М 200.
Предварительно напряженные железобетонные конструкции следует преимущественно проектировать из бетона марки М 300, М 400, М 500, М 600. Для бетонной подготовки следует применять бетон марки М 50 и М 100.
2.4. Для кирпичных подпорных стен следует применять хорошо обожженный красный кирпич марки не ниже М 200 на растворе марки не ниже М 25, а при очень влажных грунтах — не ниже М 50. Применение силикатного кирпича не допускается.
2.5. Бутовая и бутобетонная кладка для подпорных стен должна быть выполнена из камня марки не ниже 150-200 на портландцементном растворе марки не ниже 50.
2.6. Для конструкций, подвергающихся попеременному замораживанию и оттаиванию, в проекте должна быть оговорена марка бетона по морозостойкости.
Проектная марка бетона по морозостойкости для железобетонных конструкций подпорных стен назначается в зависимости от температурного режима их эксплуатации в соответствии с табл.1. Температурный режим эксплуатации устанавливается исходя из значения расчетной зимней температуры наружного воздуха в районе строительства.
Таблица 1
|
Температурный режим эксплуатации подпорных стен |
Минимальная проектная марка бетона по морозостойкости |
|
Ниже: |
Мрз 150  |
|
от -20 °С до |
Мрз 75 |
|
от -5 °С до |
Мрз 50 |
Примечание. Расчетная зимняя температура наружного воздуха принимается как средняя температура воздуха наиболее холодной пятидневки в зависимости от района строительства.
Требования к бутобетону и каменной кладке по морозостойкости предъявляются те же, что и к бетонным и железобетонным конструкциям.
2.7. Для армирования железобетонных конструкций, выполняемых без предварительного напряжения, следует применять стержневую горячекатаную арматурную сталь периодического профиля классов A-III и A-II по ГОСТ 5781-75. Для монтажной (распределительной) арматуры допускается применение горячекатаной арматуры класса A-I по ГОСТ 5781-75 или обыкновенной арматурной гладкой проволоки класса B-I по ГОСТ 6727-53*.
________________
На территории Российской Федерации документ не действует. Действует ГОСТ 5781-82, здесь и далее по тексту.
На территории Российской Федерации документ не действует. Действует ГОСТ 6727-80. — Примечания изготовителя базы данных.
При расчетной зимней температуре ниже минус 30 °С арматурная сталь класса A-II марки ВСт5пс2 к применению не допускается.
2.8. В качестве напрягаемой арматуры предварительно напряженных железобетонных элементов следует преимущественно применять термически упрочненную арматуру классов Ат-VI и Ат-V по ГОСТ 10884-78*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 10884-94, здесь и далее по тексту. — Примечание изготовителя базы данных.
Допускается также применять горячекатаную арматуру классов A-V, A-IV по ГОСТ 5781-75 и термически упрочненную арматуру класса Ат-IV по ГОСТ 10884-81.
При расчетной зимней температуре ниже минус 30 °С арматурная сталь класса A-IV марки 80С к применению не допускается.
2.9. Анкерные тяги и закладные элементы должны приниматься из прокатной полосовой стали класса С 38/23 (ГОСТ 380-71*) марки ВСт3кп2 при расчетной зимней температуре до минус 30 °С включительно и марки ВСт3пс6 при расчетной температуре от минус 30 °С до минус 40 °С. Для анкерных тяг рекомендуется также сталь С 52/40 марки 10Г2С1 при расчетной зимней температуре до минус 40 °С включительно. Толщину полосовой стали следует принимать не менее 6 мм. Возможно также применение для анкерных тяг арматурной стали класса А-III.
________________
На территории Российской Федерации документ не действует. Действуют: в части требований к сортовому и фасонному литью ГОСТ 535-2005; в части марок и химического состава ГОСТ 380-2005; в части требований к толстолистовому прокату ГОСТ 14637-89. — Примечание изготовителя базы данных.
2.10. В сборных железобетонных и бетонных элементах монтажные (подъемные) петли должны выполняться из арматурной стали класса A-I (марок ВСт3сп2 и ВСт3пс2) или из стали класса A-II (марка 10ГТ).
При расчетной зимней температуре ниже -40 °С применение для петель стали ВСт3пс2 не допускается.
3. ТИПЫ ПОДПОРНЫХ СТЕН
3.1. Подпорные стены по конструктивному решению подразделяются на массивные и тонкостенные.
В массивных подпорных стенах их устойчивость на сдвиг при воздействии горизонтального давления грунта обеспечивается в основном собственным весом стены.

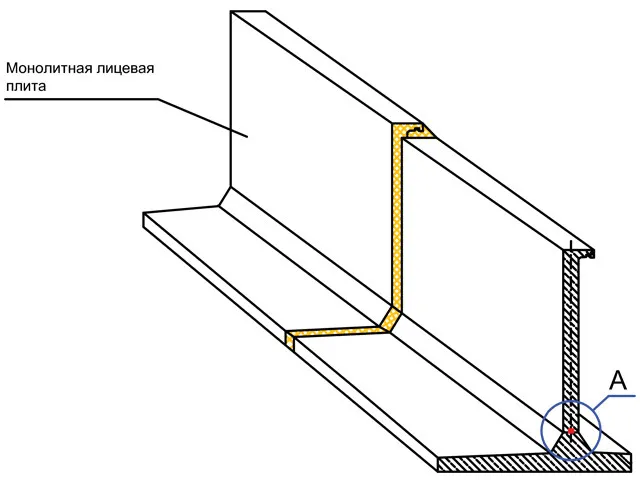

В тонкостенных подпорных стенах их устойчивость обеспечивается собственным весом стены и весом грунта, вовлекаемого конструкцией стены в работу.
Как правило, массивные подпорные стены более материалоемки и более трудоемки в возведении, чем тонкостенные, и могут применяться при соответствующем технико-экономическом обосновании (например, при возведении их из местных материалов, отсутствии сборного железобетона и т.д.).
3.2. Массивные стены могут возводиться из монолитного бетона, сборных бетонных блоков, бутобетона и каменной кладки.
По форме поперечного сечения массивные стены могут быть:
с двумя вертикальными гранями (рис.1, а);
с вертикальной лицевой и наклонной тыльной гранью (рис.1, б),
с наклонной лицевой и вертикальной тыльной гранью (рис.1, в),
с двумя наклонными в сторону засыпки гранями (рис.1, г),
со ступенчатой тыльной гранью (рис.1, д),
с ломаной тыльной гранью (рис.1, е).
Рис.1. Массивные подпорные стены
а — с двумя вертикальными гранями; б — с вертикальной лицевой и наклонной тыльной гранью; в — с наклонной лицевой и вертикальной тыльной гранью; г — с двумя наклонными в сторону засыпки гранями; д — со ступенчатой тыльной гранью; е — с ломаной тыльной гранью
3.3. Стены с наклонными гранями (переменного сечения, утончающиеся кверху) менее материалоемки, чем стены с двумя параллельными гранями.
При наличии наклонной в сторону от засыпки тыльной грани в работу подпорной стены включается масса грунта, расположенного над этой гранью. В стенах с двумя наклонными в сторону засыпки гранями интенсивность горизонтального давления грунта уменьшается, но возведение стен такого сечения является более сложным.
Как делается подпорная стенка?
Подпорная стенка — это конструкция, которая поддерживает землю или стены, чтобы предотвратить их оползание или падение. Она может быть сделана из различных материалов, включая камень, бетон, дерево или металл. Общий процесс построения подпорной стенки выглядит так:
-
Подготовка фундамента: Необходимо провести геологическую исследовательскую работу, чтобы определить тип и качество грунта. Затем нужно подготовить фундамент для подпорной стенки.
-
Установка основания: Необходимо установить основание для подпорной стенки, используя бетонные или каменные блоки.
-
Установка стенок: После того, как основание установлено, нужно установить стенки, используя камень, бетон или другой материал.
-
Заливка бетона: Межд
ду можно залить бетон между стенок, чтобы обеспечить дополнительную прочность.
- Установка заборчиков: Наконец, можно установить заборчики или деревянные палочки, чтобы дополнительно укрепить подпорную стенку.
Важно отметить, что подпорная стенка требует профессиональной консультации и правильной установки, чтобы обеспечить ее надежность и безопасность.
