Инструкция по использованию мультиметра для новичков — видеоурок для чайников

Мультиметр – неотъемлемый инструмент в арсенале любого инженера-электронщика. Он применяется для измерения электрических характеристик схемы, позволяя определить напряжение, ток, емкость, сопротивление, а также проверить целостность и протестировать полупроводниковые компоненты.

Как можно использовать мультиметр

С помощью мультитестера можно измерить батарейкуС помощью мультитестера можно измерить батарейку

Мультиметр – это профессиональный инструмент, использующийся для измерения характеристик электронных компонентов, проверки напряжения и силы тока, поиска короткого замыкания. Они используются в промышленности, электротехнике, при проведении ремонтных работ. В настоящее время преимущественно используются цифровые мультитестеры, с них мы и начнем.

С помощью мультитестера можно измерить батарейку или аккумулятор от телефона, определить полярность светодиода, измерить ток и напряжение в розетке. Мультиметр имеет несколько режимов работы, которые включаются для проверки того или иного параметра.

Управление мультиметром

Наиболее распространенный вариант интерфейса устройства можно рассмотреть на примере модели dt 830. Он представляет собой прямоугольный корпус с дисплеем и ручкой, переключающей режимы. В комплекте также идут два щупа – красного и черного цвета, при помощи которых и производится измерение. Они подсоединяются к нужному компоненту. На экране высвечивается измеренная величина.

Положения переключателя разделены на блоки. К ним относятся:

  • выключатель прибора On/Off;
  • вольтметр для измерения постоянного напряжения DCV (измеряется от 200 милливольт до 1000 В);
  • вольтметр для измерения переменного напряжения ACV (от 100 до 750 В);
  • амперметр DCA (диапазоны – от 0 до 200 мкА, 2000 мкА, от 0 до 20 мА, 200 мА;
  • участок амперметра для измерения больших постоянных токов 10 А;
  • измерение транзисторов hFe (для подключения транзисторов есть специальные разъемы с буквами Е – эмиттер, В – база, С – коллектор);
  • блок проверки диодов;
  • проверка сопротивления Ом (от 0 до 200, 2000 Ом, от 0 до 20, 200 или 2000 кОм).

В более поздних моделях есть возможность определения температуры и звуковая прозвонка цепи.

Питание

Питание осуществляется от батарейки. По разъему для включения можно судить о качестве сборки. В надежном и качественном устройстве подключение батарейки происходит через разъемы для кроны. Дешевые мультиметры оснащаются обычными пружинами.

Для подключения щупов есть несколько разъемов. Выбор нужного зависит от проверяемой величины. Если подключить провода неправильно, тестер может перегореть. Черный щуп устанавливается в разъем COM (общий), красный – в другой нужный выход. При необходимости щупы можно заменить на более качественные.

Мультиметры классифицируются по точности измерений. Самыми простыми являются устройства с разрядностью 2,5 – они дают точность в 10%. В настоящее время самыми используемыми считаются мутильтестеры с точностью измерения 1%.

Купить мультиметр

В любом магазине с электрикой можно без труда найти с десяток разных моделей тестеров. Приведем несколько ссылок на неплохие модели разных ценовых диапазонов на всем известном сайте.

Принцип действия мультиметра

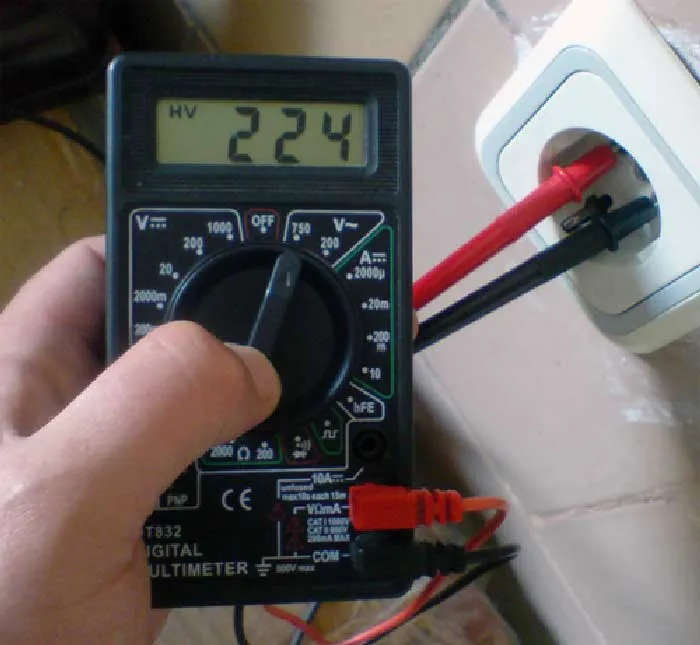

Принцип действия мультиметраПринцип действия мультиметра

В основе любого цифрового мультитестера лежит аналогово-цифровой преобразователь. При поступлении входного сигнала происходит его преобразование в опорный.

Чтобы производить измерение электрических параметров, тестер должен быть подсоединен к схеме или измеряемому элементу. Соединение производится с помощью проводов. На концах щупов находятся вилки, которые помещаются в гнездо мультиметра. Другой конец нужен для осуществления контакта с электронной схемой.

Измерение постоянного тока производится при параллельном включении к схеме, а замер напряжения – при последовательном подключении. Сопротивление измеряется на обесточенной цепи.

Работать мультиметром нужно по следующему алгоритму:

  • включить прибор;
  • выбрать нужный вид измерения рукояткой или соответствующей кнопкой;
  • установить диапазон измерений;
  • подключить щупы;
  • прижать концы щупов к схеме или компоненту;
  • снять считанные показания с экрана.

После окончания работ тестер нужно выключить и вытащить из него щупы.

Виды мультиметров

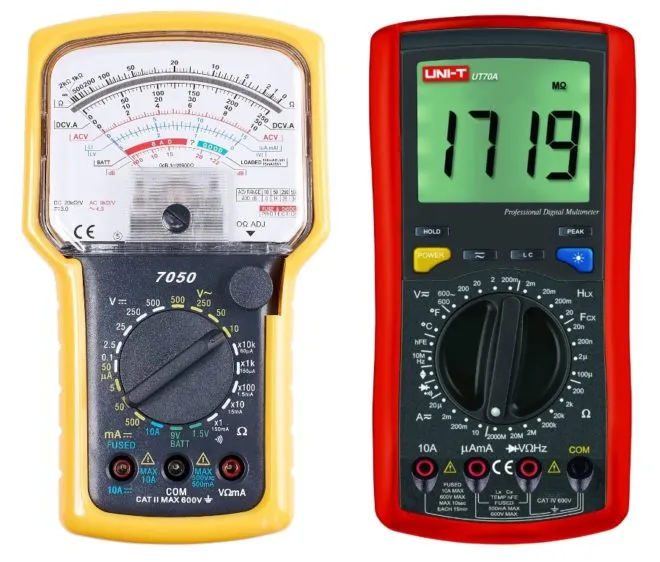

Цифровой и аналоговый мультиметрыЦифровой и аналоговый мультиметры

Есть два основных вида мультиметров – цифровые и аналоговые.

Аналоговые устройства являются более старыми моделями. Они оснащены шкалой со стрелкой. Показания определятся по этой стрелке, в чем главный недостаток подобного измерительного устройства. Стрелка не фиксируется на одном месте, поэтому при измерении будет погрешность. Также нужно следить за положением щупов. Основное преимущества стрелочных приборов – наглядность, когда стрелка двигается, видно сразу, какие изменения происходят с сигналом.

Цифровые или электронные измерительные устройства – это наиболее популярные приборы. Они практически вытеснили аналоговые мультиметры. Результат измерения выводится на экране в виде чисел. Цифровой тестер прост и удобен в применении, у него расширена функциональность, а доступная цена делает его еще более актуальным.

Важно отметить, что принцип работы аналогового и цифрового устройства одинаков.

Цифровые осциллографы относятся к профессиональным тестерам. Они имеют графический дисплей, на котором отображаются считанные характеристики с течением времени. Осциллографом может быть оснащено как аналоговое, так и цифровое устройство.

Существуют модели мультиметров, которые работают автоматически. В них нужно установить только вид измерения, границы прибор устанавливает сам. Также есть мультитестеры, связанные с компьютером. С их помощью производится измерение характеристик, а полученные данные отправляются на компьютер для последующего анализа и использования.

Для домашнего использования отлично подойдет недорогое устройство средней ценовой категории. Они обеспечивают точность показаний 1%. К недорогим и качественным приборам относятся DT 830, 831  и другие из этой линейки. По последней цифре определяется новизна модификации. В новых устройствах расширяется функционал.

Профессиональное оборудование имеет свои особенности. Мультиметры могут оснащаться водонепронецаемым корпусом для работы в условиях повышенной влажности. Также корпус может быть защищен от механических воздействий и вибраций. Имеется функция записи измерений, которая может потребоваться для дальнейшего анализа измерений, и построения графиков. Современные устройства могут взаимодействовать не только с компьютером, но и с планшетом или смартфоном через Bluetooth. Профессиональные мультиметры стоят дороже, поэтому используются специалистами в особых условиях.

Как пользоваться мультиметром для измерения тока

Измерение силы тока может потребоваться в следующих случаях:

  • уточнение потребляемой мощности бытового прибора;
  • оценка нагрузки, подключаемой к сети;
  • поиск дефекта техники;
  • проверка уровня заряда на аккумуляторе или батарейке;
  • поиск утечки тока.

Работа мультиметром в режиме амперметра – одна из самых сложных и опасных. Сложность заключается в поиске разрыва. Если в цепи есть клемма или другой разборных механизм, проблем не возникнет. Но если требуется измерение бытового электроприбора, придется либо перерезать провод, либо придумывать приспособление для проведения измерений. Также в режиме амперметра при изменении верхнего предела придется переставлять красный щуп в другое отверстие.

Мультиметр, измеряющий силу тока, должен включаться в разрыв цепи. Подобное подключение называют последовательным. Ток проходит через тестер, и на экране высвечивается полученное значение.

Перед измерением важно правильно установить диапазон измерений на мультиметре. Неправильно выбранный верхний предел может привести к поломке прибора. Если нет сведений о возможной силе тока, советуется ставить наибольший предел. Для тестеров DT 830 красный щуп нужно поставить в гнездо 10 Ампер. Рукоятка переключателя также должна стоять у отметки 10 Ампер. В некоторых случаях показания могут быть ниже 0,2 А – это значит, что предел выставлен слишком высоким. При завышении предела красный щуп можно поместить в среднее гнездо. Затем регулировка производится ручкой переключателя. Снижается предел поразрядно.

Так как мультиметр в режиме амперметра включается в цепь и становится ее частью, нужно соблюдать технику безопасности при работе с электросетью. Даже небольшие токи могут привести к необратимым последствиям для человека.

Замер силы тока нужно проводить максимально быстро. В ином случае тестер может перегореть. Об этом информирует пометка на самом мультиметре. Так же записано рекомендуемое время измерение, промежуток между замерами и наличие предохранителя.

Важно! В розетке нельзя измерять силу тока. Там имеется только напряжение между нулевым и фазовым контактом. При включении щупов в розетку произойдет короткое замыкание.

К бытовым приборам мультиметр подключается нечасто. Обычно его включают для проверки правильности организации домашней сети и проверки реальной мощности техники. Мультитестер в таком случае включается в точку разрыва цепи – на нулевой или фазный провод кабеля питания устройства. После того, как схема собрана, кабель нужно включить в сеть и задействовать бытовой прибор. Спустя несколько секунд на экране появится сила тока в амперах. Проблема в подключении к бытовому устройству заключается в создании точки разрыва. Разрезать провод – не лучший вариант. Можно создать специальное приспособление, позволяющее провести измерение, но это усложняет процесс.

Как пользоваться мультиметром для измерения напряжения

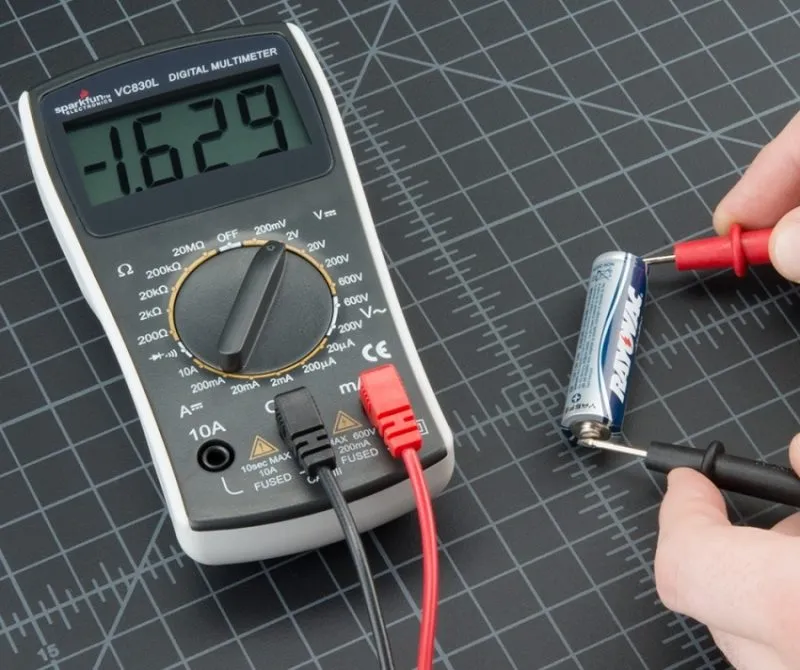

Как пользоваться мультиметром для измерения напряженияКак пользоваться мультиметром для измерения напряжения

Мультиметр может измерить постоянное и переменное напряжение. Для этого рукоятка переводится в соответствующее положение. Затем выбирается диапазон измерений. Лучше его знать заранее. Это проще, чем с силой тока – например, в розетке напряжение равно 220 В + погрешность, а на аккумуляторах и батарейках значение написано. Исходя из этих значений, выбирается ближайший предел. Если предел выбран слишком большой, можно постепенно уменьшать его значение. Об этом можно узнать по цифре 1 на дисплее.

Затем подключаются щупы. Красный – в гнездо с надписью VmA, щуп с него к плюсу на схеме или элементе. Черный – в разъем COM, на схеме или приборе к минусу.

Щупы нужно приложить к измеряемому устройству. На экране высветится напряжение на замеряемом участке. Если щупы перепутать, значение будет отрицательным.

Для измерения переменного напряжения щупы остаются в том же положении. Переключатель следует переставить в сектор ACV, затем выбирается предел измерения. Полярности при переменном измерении нет, так что щупы можно подключать к любому контакту.

Чтобы измерить напряжение  в розетке, предел лучше выбрать от 600 до 750 Вольт.

Как пользоваться мультиметром для измерения сопротивления

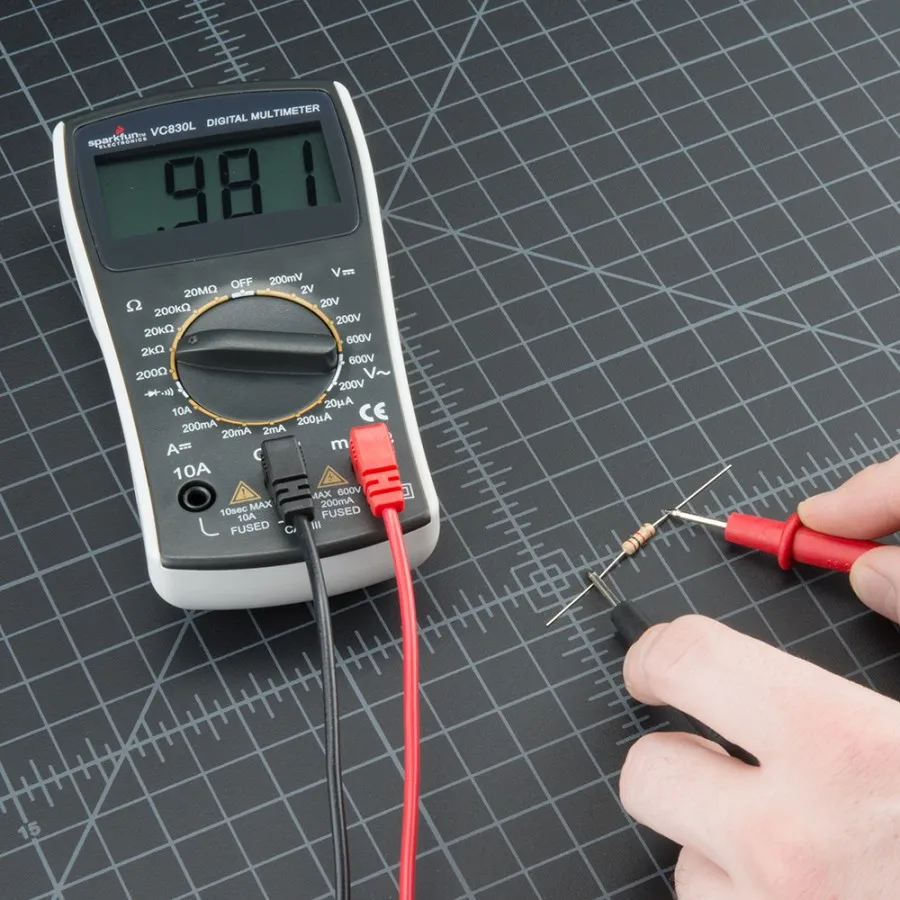

Как пользоваться мультиметром для измерения сопротивленияКак пользоваться мультиметром для измерения сопротивления

Щупы остаются в том же положении. Переключатель нужно перевести в отдел ОМ Ω. Свободные концы прикладываются к измеряемому элементу. Также нужно выставить пределы – если это значение неизвестно, переключатель устанавливается на максимальную шкалу.

Затем мультиметр проверяется – нужно соединить два щупа друг с другом. Если функция работает исправно, будет показано ноль на экране.

Здесь же можно проверить сопротивление катушки неизвестного номинала. В данном случае необязательно ставить максимальный предел, прибор поврежден не будет. Щупы нужно подключить к катушке. Если на дисплее высвечиваются нули, предел нужно понизить на одну позицию. Снова проводится тестирование, по необходимости предел уменьшается. Такая процедура производится до появления числа на дисплее. Это значение и будет являться номинальным сопротивлением компонента.

Для проверки диодов, транзисторов красный щуп устанавливается в V/Ω. Чтобы проверить диод, черный щуп нужно подключить к катоду (минус), а красный к аноду. На омметре появится значение прямого сопротивления диода. Если перепутать подключение щупов, на экране высветится единица. Если 1 появляется в обоих случаях – диод перегорел.

Транзистор проверяется в режиме hfe. Концы прибора соответственно вставляются в выходы В, Е, С, которые соответствуют базе, эмиттеру и коллектору. Когда транзистор будет вставлен, на приборе высветятся значения усиления транзистора.

Видео инструкции по работе с мультиметром:

Правила проведения измерений

Любая работа, связанная с электросетью и электричеством, должна выполняться соблюдением техники безопасности. Следует придерживаться следующих требований:

  • Работать внимательно, аккуратно, всегда проверять правильность включения щупов и выбора режима.
  • Нельзя браться за щупы двумя руками. При наборе с напряжением, если произойдет пробой изоляции, электрический ток пройдет через тело человека и самую опасную область – сердце. Поэтому лучше одной рукой устанавливать первый щуп, потом ей же второй. В таком случае риски снижаются.
  • Замеры неизвестных величин начинаются с выставления максимального предела. Потом по мере необходимости значение снижается на разряд. Также важно не забывать, что в режиме амперметра переставлять придется и красный щуп в другой разъем.
  • Важно помнить, что все мультиметры отличаются, и у каждой модели могут быть свои особенности работы. Поэтому перед началом измерений нужно внимательно ознакомиться с инструкцией по эксплуатации.
  • Нужно внимательно относиться к проведению измерений. Нужно давать время на разрядку элементов схемы, так как остаточного заряда может хватить для получения электрического удара или поломки тестера.
  • Нужно соблюдать правильность подключения мультиметра в том или ином режиме. Амперметр должен подключаться последовательно, то есть становиться частью цепи. Вольтметр включается параллельно. Для измерения сопротивления внешнее питание не требуется. Замер сопротивления под напряжением запрещен!
  • Производит измерения нужно максимально быстро. При необходимости результат фиксируется кнопкой hold. Длительное измерение приводит к быстрой разрядке источника питания и нагреву компонентов схемы.

Соблюдение правил обязательно для правильного проведения процедуры измерения.
