Изготовление чертежей для распашных гаражных ворот своими руками: фото и видео руководство.

Для каждого автовладельца гараж представляет собой неотъемлемую постройку. Жители загородных местностей возводят такое сооружение рядом с домом, в то время как некоторые вынуждены размещать свои автомобили далеко от жилища, так как доступных мест для парковки остается немного. В этой связи, давайте рассмотрим «распашные гаражные ворота своими руками чертежи», чтобы понять, как самостоятельно создать такие ворота.

Чертежи гаражных ворот реально сделать самому, или воспользоваться готовыми материалами со статьи.

Есть множество видов изделий, отличающихся по конструкции, сложности. Некоторые приобретают готовые, другие предпочитают сделать их собственноручно, делая их максимально надежными и удобными.

1. Сравнение гаражных ворот
2. Как сделать распашные ворота своими руками
3. Изготовление рамы
4. Выполнение каркаса и створок

Сравнение гаражных ворот

Есть несколько видов изделий, которые используются в наших местах для обеспечения надежности. Различают следующие виды конструкций:

1. Распашные. Используются в любых местах, при самых сложных условиях эксплуатации. Прикрывать их можно хорошо, не оставляя никакой возможности для проникновения не только посторонних людей, но и даже холода. Для крепления используются петли и створки, держат коробку. У многих возникает вопрос, как сделать гаражные ворота своими руками. Проще всего изготавливать именно такого типа изделие, так как оно наиболее просто в конструировании.

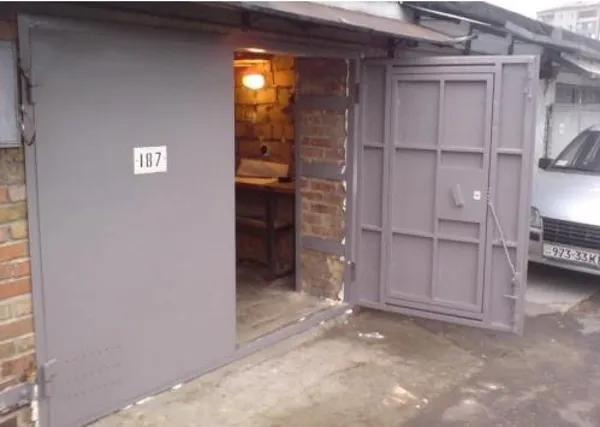

   Пример гаражных ворот

2. Откатные. Использоваться начали с середины прошлого века. Имеется одна створка, выезжающая вбок к стенке, где остается до закрытия. Можно сделать двустворчатые, когда разъезжаются 2 половины конструкции, но это частный вариант данного изделия. Чтобы конструкция нормально функционировала, нужно много пустого пространства на территории, куда будет осуществляться разъезд изделия. Обычно устанавливаются не в гаражах, а на въездной территории.

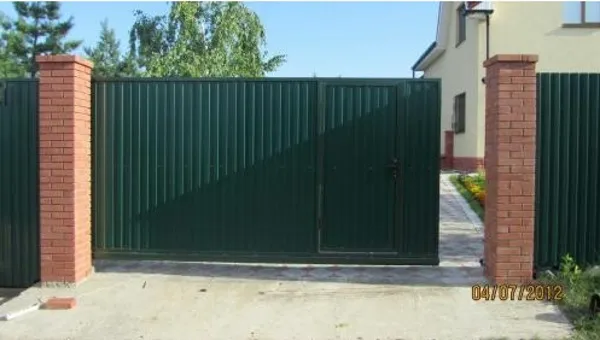

   Пример гаражных ворот

3. Подъемно-поворотные. Новое поколение конструкций, которые имеют вид створки. При открытии исчезают под потолком, прячась вверху, становятся параллельными земле. Используется шарнирный механизм, который направляет изделие в нужном направлении. Они удобны, не требуют много свободного места. Использовать рекомендуется, если гараж отапливается, так как шарниры являются прихотливым механизмом, способным дать сбой при неверных условиях эксплуатации.

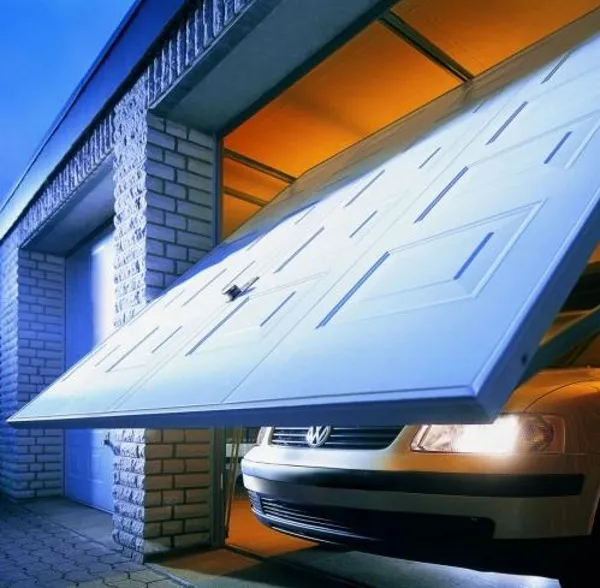

   Пример поворотных гаражных ворот

4. Секционные. Новый вид запирающего механизма. Изделие преломляется и заезжает под потолок автоматически. Используются пружины, имеющие цепную передачу. Значительно экономят место.

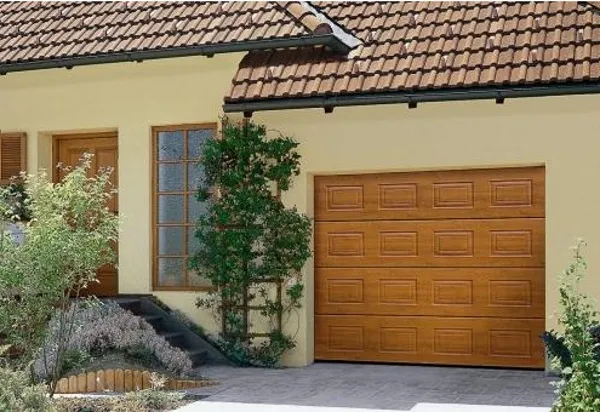

   Пример секционных гаражных ворот

   5. Роллетные. Не очень надежны, потому редко применяются для гаражей. Пластинки из алюминия, соединяющиеся в одном месте под потолком. Ворота гаражные распашные своими руками, если есть чертежи, выполнить реально. Изделия роллетного типа сделать собственноручно не получится.

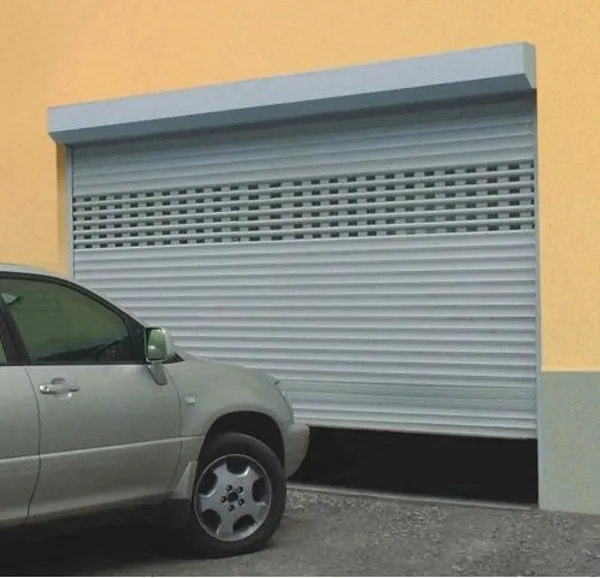

   Пример роллетных гаражных ворот

Не стоит забывать, что любые конструкции вполне реально автоматизировать, чтобы закрытие происходило после нажатия клавиши. Если планируется покупать изделие, важно учитывать долговечность, надежность конструкции, возможность работать в определенных условиях. Наиболее надежны распашные, которыми пользуются не одну сотню лет.

Как сделать распашные ворота своими руками

Конструкционная часть ворот данного типа несложная, потому их сделать вполне реально самостоятельно. Для изготовления понадобятся уголки, профили, листы. По размерам необходимо прикидывать самостоятельно, так как все зависит от размеров гаража. Можно попытаться сделать подъемные конструкции, но потребуется немалая сноровка при изготовлении всех необходимых частей.

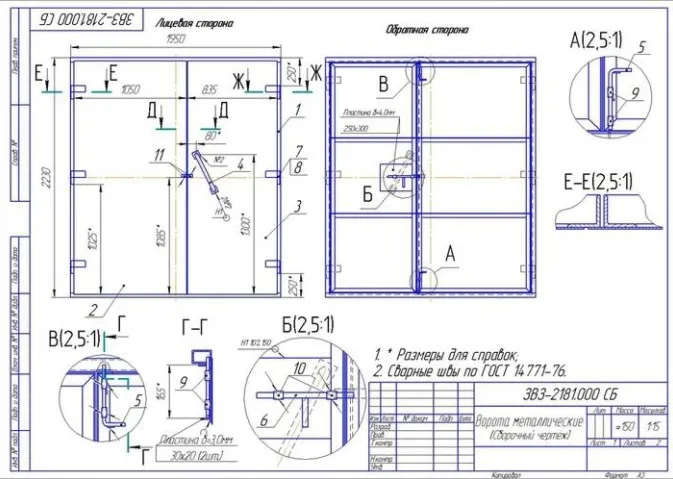

Чертежи гаражных ворот

Не стоит начинать изготовление без чертежей, чтобы при выполнении работ не возникало скосов, неопределенностей. Сделать документацию несложно, размеры достаточно занести на бумагу, где будут показаны все части, используемый материал. Первым делом, подбирается высота и ширина. Важно учесть, что расстояние от края машины до створок запирающего механизма было как минимум 30 см. Чем расстояние выше, тем будет удобней загонять транспорт внутрь. Огромные ворота для гаража своими руками выполнять неудобно – громоздкая часть занимает много места, ее сложней открыть.

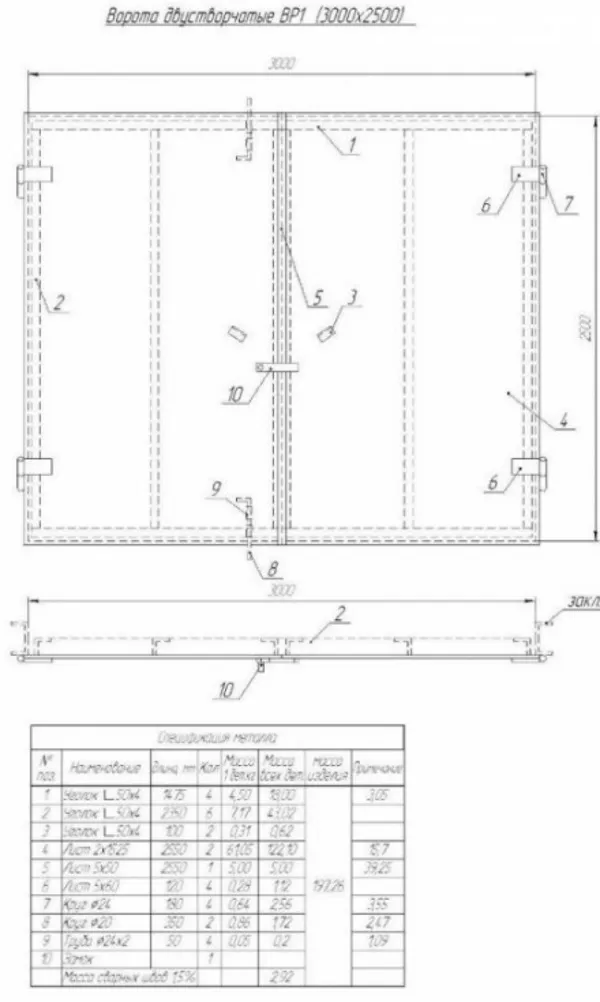

Схема ворот

По высоте изделие должно быть примерно 2-2,5 м. Здесь лучше руководствоваться размерами авто. Если планируется загонять микроавтобус, необходимо предусмотреть высоту побольше.

Части ворот: рама, которая находится на въезде, в проеме гаража, створок и петель, которые их держат. Изготавливать раму оптимально из стальных уголков толщиной около 60 мм. Каркас можно выполнить со стали или прямоугольного профиля. После часть должна быть обшита железом толщиной 2-3 мм. Важно усилить петли снаружи, чтобы никаких прогибов, искривлений не было. Глядя на предложенный чертеж, можно подобрать размеры по своему гаражу, приобрести необходимые материалы.

Изготовление рамы

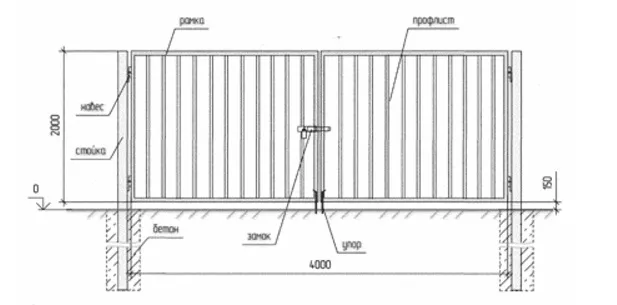

Чертеж запирающей конструкции

Первым делом необходимо сделать раму, являющейся основной частью для удержания всей конструкции. Изготавливать ее лучше еще с момента строительства стен. Начинать можно после возведения примерно половины объема гаража. После прерваться, выполнить рамку для гаражных ворот своими руками и  продолжить строить дальше.

Придется потратиться на приобретение необходимых частей для ворот, но это намного дешевле, чем приобретать готовую конструкцию у мастеров. Состоит рамка из двух частей, располагаемых внутри и снаружи объекта. Действовать следующим образом:

1.С помощью болгарки режется уголок, по длине равный ширине ворот – 4 части. Далее отрезается 4 отрезка, равные высоте воротного отверстия. Делать можно как с небольшим запасом, так и вровень.

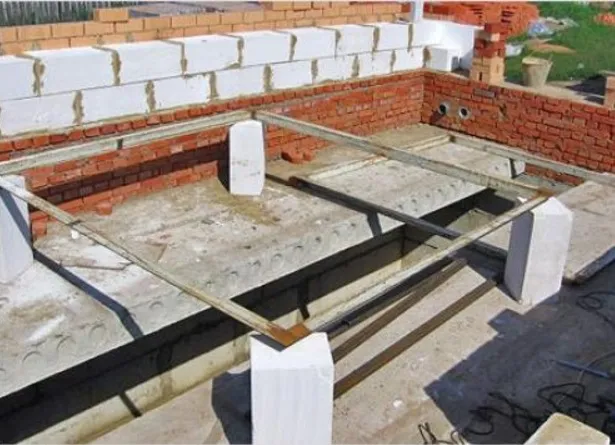

Процесс изготовления рамки

2.Уголки укладываются на ровную плоскость, проверяется все это с помощью уровня. Углы устанавливаются строго по 90о.

3.Свариваются уголки, чтобы вышла цельная рамка.

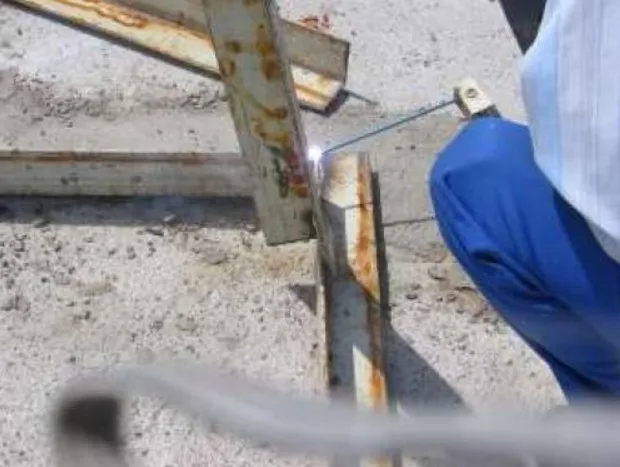

Сваривание рамки

4. Все остатки после сварочных работ удаляются с помощью шлифования. Наружная сторона должна быть идеально ровной.

Выполнение каркаса и створок

Эта часть делается немного меньшей, чем рама. Она должна без усилия входить в проем створок и хорошо прилегать к внешней стороне рамы. Чтобы ее изготовить, понадобится стальной уголок. Подойдет такой же, как и для рамы. Если материал отсутствует, подойдет прямоугольный профиль. Различие будет в комфорте произведения сварочных работ. Делается все следующим образом:

1. Вырезается 4 части, которые меньше на 10 мм, чем рама для ворот. Зазор нужен, чтобы не было сложностей при вхождении данной части в рамку. Створки две, потому необходимо еще столько же частей, которые вырезаются.

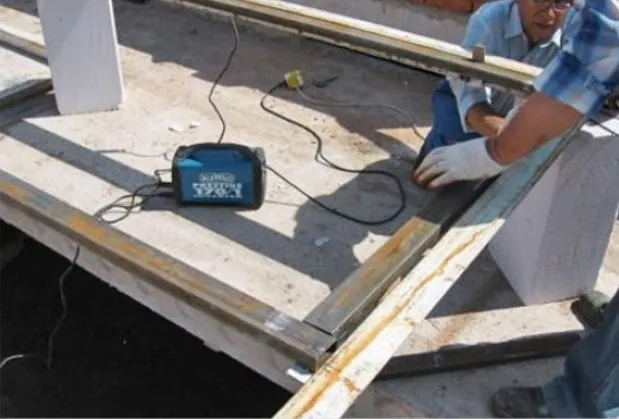

Изготовление каркаса

2. Части укладываются на горизонтальную поверхность и между ними устанавливается угол в 90о. как вариант, можно уложить в уже готовой рамке, чтобы видеть небольшие скосы еще не приваренных частей.

3.Углы привариваются

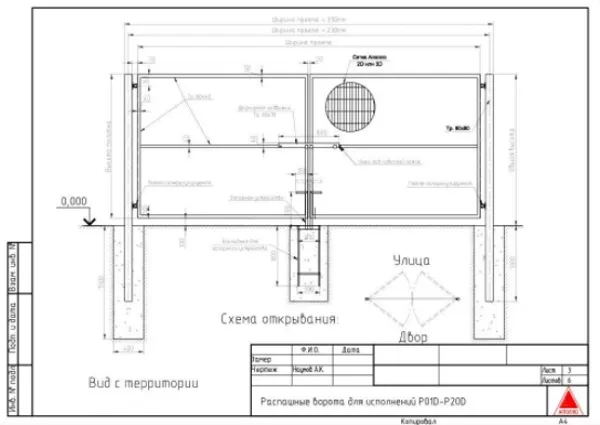

Чертеж запирающей конструкции

После необходимо изготовить створки. Делаются они с помощью листов стали. Оптимально использовать материал 2 мм в толщину. Производятся следующие операции:

1. Вырезается 2 полотна немного (на 3 см) больше, чем высота отверстия для ворот. Полотно 1 делается меньшим на 2 см, чем ширина каркаса, полотно 2 – больше на 2 см.
2. Полотна должны выступать за грани каркаса на пару сантиметров, со всех сторон. Одна створка будет ложиться поверху второй, потому делать, какая будет сверху, необходимо по удобству.

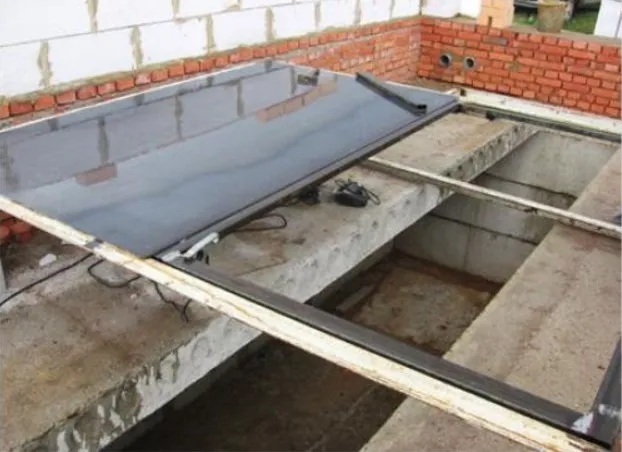

   Каркас для ворот

   3. К частям привариваются петельки. Одна часть должна быть закреплена на створке, которая будет открываться, вторая – к раме на воротах. Для усиления, под ними можно уложить и приварить еще небольшой кусок арматуры.

   4. Все части укладываются на ровную поверхность, проверяется, есть ли искривления, неровности.

Если все части лежат ровно, можно устанавливать гаражные ворота, сделанные по схеме собственноручно, в гараж, продолжать кладку кирпича.

Какие есть виды ворот?

Существует множество различных видов ворот, каждый из которых имеет свои особенности, предназначение и стиль. Вот некоторые из наиболее распространенных видов ворот:

1. Секционные гаражные ворота: Это один из наиболее популярных типов гаражных ворот. Они состоят из нескольких горизонтальных секций, которые поднимаются вверх, располагаясь параллельно потолку гаража. Это позволяет сэкономить место как внутри, так и перед гаражом.

2. Откатные ворота: Эти ворота скользят вдоль забора или стены, раскрывая вход. Они подходят для больших открытых пространств и обычно используются для въезда на территорию.

3. Распашные ворота: Этот тип ворот открывается, раскрываясь в стороны, как двери. Они могут быть одинарными или двойными и используются как для въезда, так и для пешеходного доступа.

4. Сдвижные ворота: Подобно откатным, они скользят вдоль забора или стены, но в этом случае ворота сдвигаются вбок, раскрывая вход. Они подходят для мест, где недостаточно места для распашных ворот.

5. Подъемные ворота: Этот тип ворот поднимается вверх, собираясь в верхней части проема. Они хороши для больших входов и промышленных объектов.

6. Ворота для пешеходов: Маленькие ворота, предназначенные для пешеходного доступа, могут быть различных типов — распашные, поворотные, скользящие и т.д.

7. Заборы и ворота для домов и дач: Это могут быть разнообразные ворота для въезда и пешеходного доступа, сочетающие функциональность и декоративность.

8. Промышленные ворота: Эти ворота предназначены для больших промышленных объектов, складов и т.д. Они могут быть разных типов в зависимости от потребностей.

9. Роллетные ворота: Эти ворота состоят из горизонтальных ламелей, которые складываются вверх, подобно роллетам.

10. Автоматические ворота: Многие типы ворот могут быть автоматизированы, что обеспечивает удобство использования.

Выбор типа ворот зависит от ваших потребностей, функциональности, стиля и доступного пространства. При выборе важно учитывать как практические, так и эстетические аспекты.
