Изготовление мансардного окна своими руками — шаги и советы

Мансардные окна + 25 фото

В прошлом в России большинство частных домов были одноэтажными, но в настоящее время часто можно увидеть коттеджи с двумя этажами или даже с мансардой. Причем вариант с жилым чердаком становится всё более популярным из-за своей экономичности и простоты строительства.

Размеры и конструктивные особенности

Фактически мансардное окно представляет собой обычную светопрозрачную конструкцию, но с небольшими нюансами. Все коттеджные крыши имеют скат. Плоские кровли, как на многоэтажках, на них обычно не делаются. Этот наклон и обуславливает конструктивные особенности рассматриваемых оконных блоков.

В сравнении со стандартными окнами в фасадных стенах, аналоги для мансардных крыш должны иметь лучшую гидроизоляцию и прочность. На встроенные в скат оконные системы действуют большие нагрузки от ветра и осадков.

Существует два вида мансардных окон:

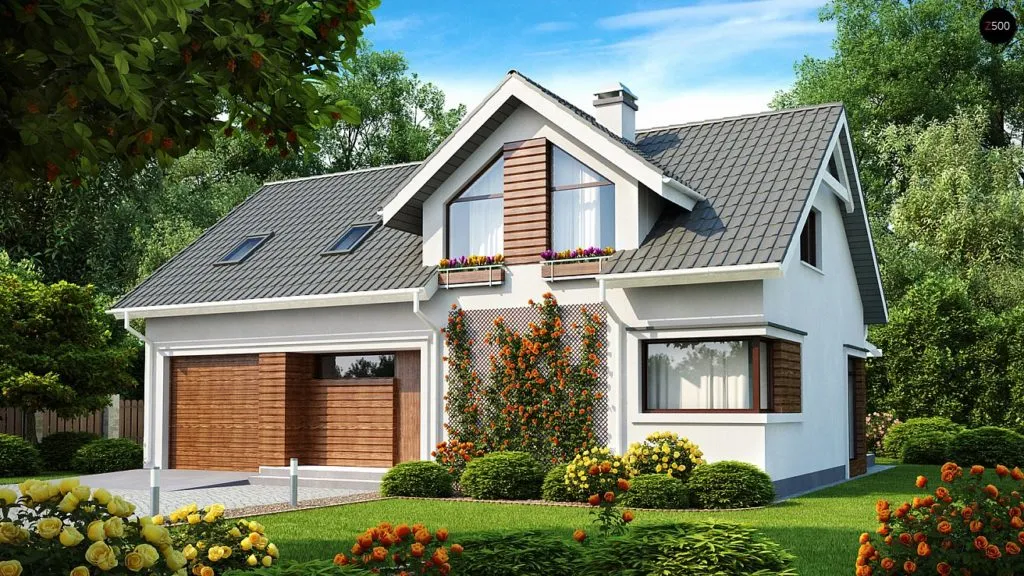

• Вертикальные во фронтоне или в дормере («кукушке»).
• Классические наклонные в скате крыши.

При этом вертикальные блоки дают меньше естественного света и требуют внесения конструктивных изменений в стропильную систему. А наклонные окна должны обладать более высокой прочностью, но зато могут быть быстро поставлены практически на любой существующей крыше.

Формы окон для мансарды

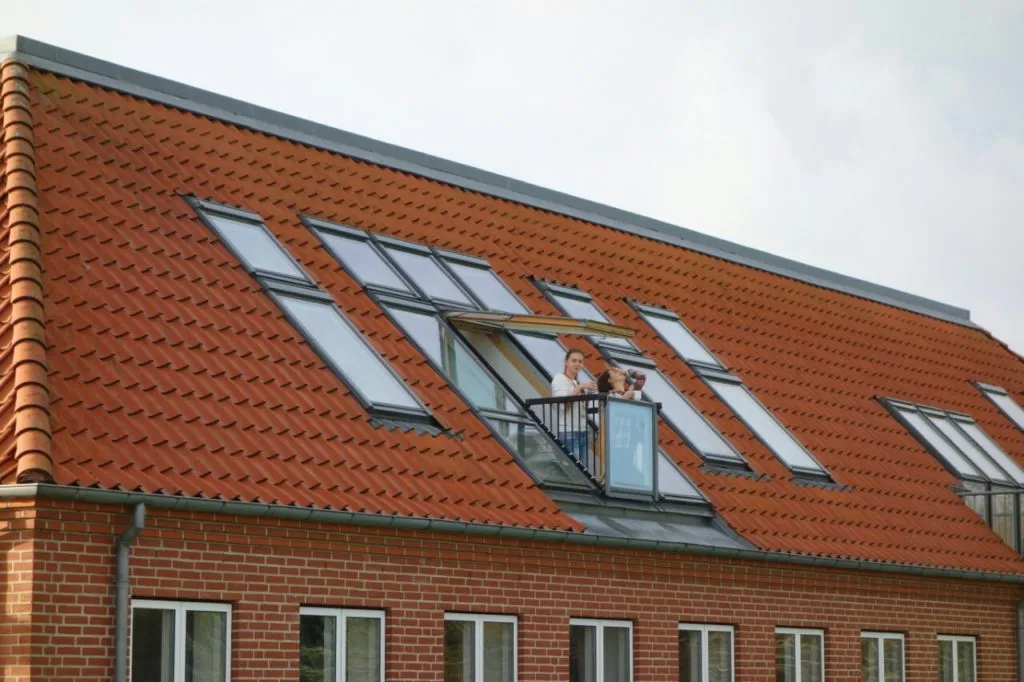

По функционалу оконные блоки для мансарды бывают видовые для обзора и света, а также аварийные для выхода наружу. А открываться подобные чердачные окна могут вверх со сдвигом створки, вбок и вокруг центральной оси. Плюс есть окна-балконы, представляющие собой в открытом состоянии небольшой балкончик.

Среди достоинств мансардных окон числятся:

• универсальность – расположить их можно фактически в любой точке крыши;
• высокая освещенность – наклонная светопрозрачный блок дает на 30–40% больше уличного света, чем вертикальный;
• надежность – если оконный блок правильно по инструкции изготовителя эксплуатировать, то он прослужит не одно десятилетие;
• безопасность – современные оконные системы изначально рассчитаны на большие ветровые и снеговые нагрузки;
• рациональность использования пространства мансарды.

Варианты установки мансардного окна

Подобная светопрозрачная конструкция предельно проста в монтаже. Установить ее собственноручно и в одиночку сможет даже начинающий мастер. Только расчет возникающих нагрузок на стропила рекомендуется вначале заказать у профессионала. Если красивое окно проломит в какой-то миг крышу из-за неверных расчетов, то потом искать виноватых будет уже поздно. Придется срочно перекрывать кровлю, тратя деньги и время. Лучше изначально все сделать по правилам.

Материалы

Материалом изготовления рамы мансардного окна может служить:

Первый вариант является самым прочным. Но второй и третий обойдутся дешевле, а также не так сильно будут нагружать стропила своим весом.

Преимущества окон для мансарды

Алюминиевые

Мансардные алюминиевые окна отличает долгий срок службы (до 70–80 лет), повышенная прочность и негорючесть. Плюс они более стойки к воздействию ультрафиолета и осадков, нежели деревянные и пластиковые аналоги.

Однако оконные блоки из алюминия достаточно тяжелы, что совсем не нужно на мансарде. Дополнительный вес крыше противопоказан. Перегружать систему стропил нельзя, иначе она может не выдержать нагрузок. А профили окон для жилых помещений на мансардном этаже придется брать с тремя или четырьмя камерами, иначе они не обеспечат должную теплоизоляцию.

Если хочется поставить окна из алюминия, то делать это следует только на новый строящийся дом после тщательных предварительных расчетов. В случае с уже построенным коттеджем лучше не рисковать. И еще один момент – несовместимость алюминия и меди. При контакте (даже через стекающую дождевую воду) эти два металла будут обязательно корродировать. Если кровля медная, то от выбора алюминиевых блоков лучше сразу отказаться.

Алюминиевые окна отличаются прочностью

Деревянные

Рамы деревянных мансардных окон делаются из массива либо клееного бруса. А чтобы обеспечить должную влагостойкость, сверху древесину закрывают напыляемым полиуретановым слоем либо накладками из алюминия или пластика.

При этом брать для установки на мансарде классические блоки из дерева под покраску или лакировку не рекомендуется. Они слишком боятся воды, которой по кровле стекает в течение года немало.

Если интерьер мансарды отделан деревом, то независимо от размера мансардное окно с деревянной рамой в нем будет смотреться наиболее выигрышно. Однако любое изделие из древесины требует бережного к себе обращения. Об этом также не стоит забывать при выборе.

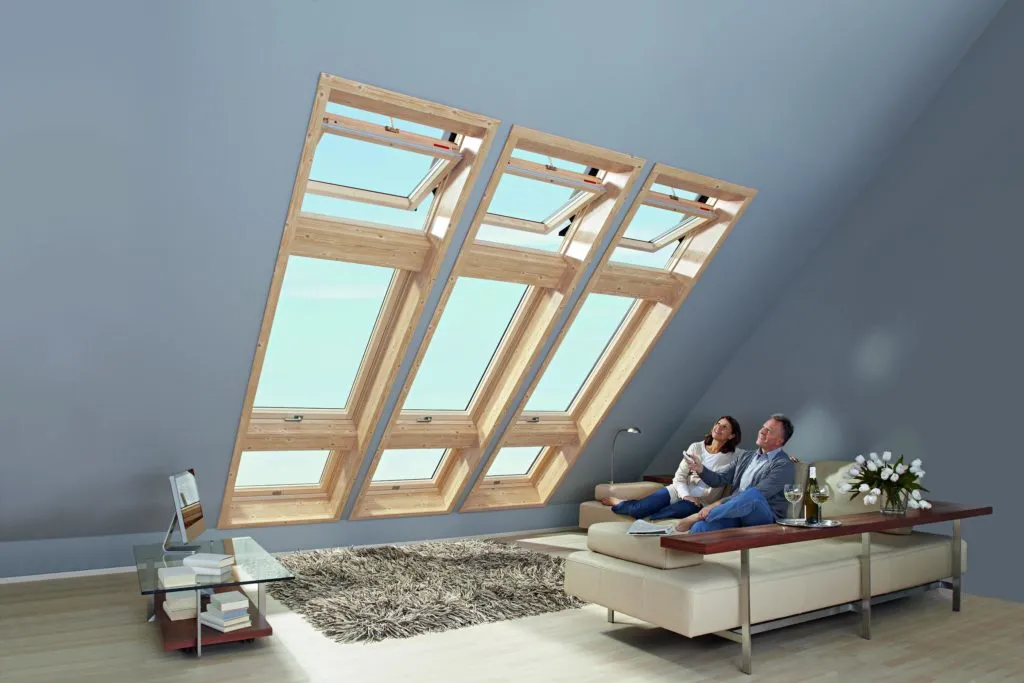

Деревянные окна добавляют тепла и уюта в дизайн дома

Пластиковые

Мансардные окна из пластика (металлопластика) отличает практичность, долговечность в 20–30 лет, влагоустойчивость и дешевизна. Их не требуется постоянно подкрашивать и ремонтировать, как деревянные варианты. А в сравнении с алюминиевыми аналогами они меньше стоят и обладают лучшими теплоизоляционными характеристиками при схожем весе и количестве камер.

Однако пластиковые окна горючи. Плюс в отличие от деревянных блоков, они менее красивы на вид и практически не поддаются ремонту в случае поломки.
С выбором для мансардной крыши оконных конструкций по материалу все гораздо проще. Если во главу угла ставится экологичность, то стоит взять дерево. Если нужна наиболее дешевая конструкция, то лучше ПВХ не найти. А алюминий – это надежность и долговечность.

Пластиковые окна отличаются многообразием конструкций и форм

Что нужно учитывать при выборе

Помимо материала изготовления при выборе мансардных окон необходимо учитывать:

• конструктивные особенности крыши (наклон ската и высоту расположения оконного блока);
• тип кровельного материала и шаг укладки стропил;
• габариты чердачного помещения и требуемый поток солнечного света;
• потребность в наличие свободного доступа на кровлю;
• необходимость вентиляционного клапана;
• цвет рамы с улицы и многое другое.

Высота и угол установки на крыше

Чтобы угол обзора изнутри мансарды вышел оптимальным, от пола нижний край окна должен располагаться на высоте порядка 90–100 см, а верхний около 200 см. При этом надо учитывать наклон кровли. Приведенные цифры – это расстояние от пола до блока строго по вертикали. Непосредственно по наклонной крыше данные сантиметры будут больше в числовом выражении.

Чем выше и шире оконный блок, тем больше света с улицы получат комнаты на мансардном втором этаже. Однако высоко расположенное окно с ручкой под потолком проблематично будет открывать. При этом поднятая под самый конек оконная конструкция испытывает меньшие нагрузки от снега и дождя, нежели расположенная ниже.

Светопропускная способность мансардных окон

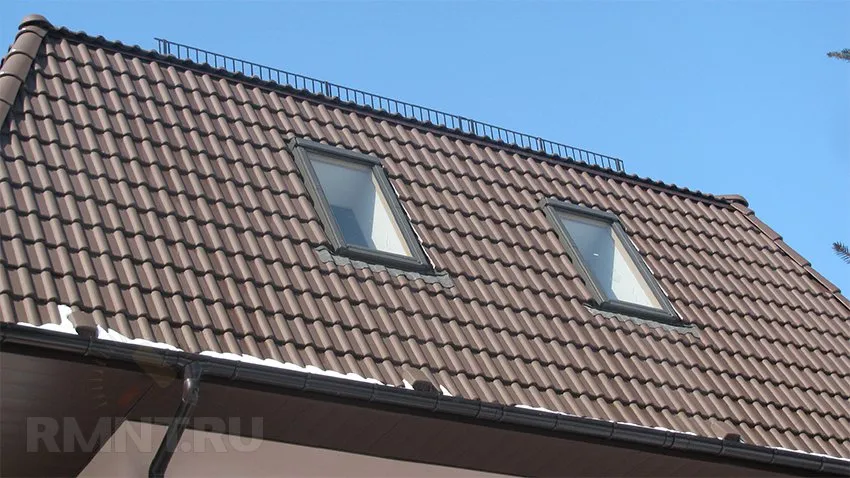

Располагать мансардные окна рекомендуется подальше от:

• ендов;
• труб дымоходов и вентиляций;
• желобов водостока;
• горизонтальных участков крыши.

При выборе места монтажа следует избегать всех мест, где только возможно скопление дождевой воды или снега. Насколько бы качественно не оказался выполнен оконный блок для мансарды, избыточная влага ему в категорической форме противопоказана. А скапливающийся поблизости на кровле снег может просто закрыть солнечный свет.

Угол наклона может быть любым. Но чем он круче, тем быстрее по такому окну стечет вода и меньше на нем задержится снега. И главное здесь – это стропила. Они должны выдерживать раму со стеклопакетом и всеми возможными внешними нагрузками. Распиливать их под большой блок для расширения проема стоит только в крайнем случае. Лучше взять окно меньшего размера, нежели нарушать целостность имеющейся стропильной системы.

Угол обзора из окна в зависимости от угла наклона

Цвет окна с улицы

Большинство мансардных окон заводского исполнения выкрашены или имеют накладки двух цветов по RAL:

• 7043 – серый.
• 7022 – серо-коричневый.

Эти цвета производителями выбраны, потому что подходят по окрасу практически ко всем существующим вариантам кровельных материалов. Но каких-либо ограничений в этом вопросе нет. Если хочется, то можно поставить и белый или иной по расцветке оконный блок. Под заказ сейчас готовы сделать все что угодно. Однако обходится такой вариант обычно дороже, нежели два указанных выше.

В вопросе выбора цвета оклада окна следует ориентироваться на окрас кровли. Для коричневой керамической черепицы идеально подойдет рамный профиль серо-коричневого оттенка, а для шифера или разноцветной металлочерепицы лучше выбрать серый отлив. Но все в конечном итоге зависит от хозяина дома.

Другие особенности

На фото коттеджи с мансардными широкими окнами выглядят роскошно. Но чтобы так оно оказалось и в реальности, не стоит забывать об отоплении и правильности монтажа светопрозрачной конструкции. Что обычный на фасаде, что рассматриваемый на крыше мансарды оконный блок – в помещении под ними должен обязательно стоять радиатор. В противном случае на стеклопакете начнет образовываться конденсат.

При монтаже основное внимание следует уделить надежности крепления короба окна мансардного этажа к стропильной обрешетке и качеству исполнения гидроизоляции с утеплением. При этом от бруса стропил до внешней рамы необходимо оставлять зазоры по периметру в 2–7 см под теплоизоляционный материал.

При разборе крыши следует следить, чтобы кровельный пирог получил как можно меньше повреждений. Плюс перед установкой блока нужно смонтировать готовый гидроизоляционный фартук либо выполнить его из соответствующего материала вручную. Он обеспечивает дополнительную защиту, предотвращая протечки дождевой и талой воды с кровли в мансарду.

По нормативам на квадратный метр светопрозрачного остекления вертикально расположенного окна должно приходиться около 7 кв. м пола, а наклонного мансардного варианта – порядка 10 кв. м. Подбирать блок по площади следует исходя из этих рекомендаций.

Но многое здесь зависит от имеющейся обрешетки стропильной системы. Как минимум, оконная конструкция должна опираться на сквозной горизонтальный брус. В отдельных случаях разрешается подставить снизу под новый такой сегмент подпорки, но лучше ничего не ломать изначально.

Конструктивные особенности окон

Оформление окон для мансарды

Изнутри задекорировать мансардные окна можно легкими текстильными шторами. Использовать для этого тяжелые гардины не стоит. Они будут выглядеть слишком негармонично и массивно в пространстве мансарды. Лучше предпочесть что-нибудь более изящное и невесомое.

Также для интерьерного оформление окна на мансарде подойдут:

• жалюзи-плиссе;
• маркизы;
• обычные занавески;
• тканевые роллеты.

Главная задача таких завес – это при необходимости отсечь лишний солнечный свет с улицы. В летний полдень солнце через встроенное в крышу окно будет просто печь под прямым углом. И оконный декор должен в подобных случаях полностью закрывать стекло, пропуская солнечные лучи по минимуму.

С одной стороны шторки для мансардных окон должны быть легкими, а с другой – максимально плотными на просвет. При этом в соответствии с дизайном интерьера стиль занавесей можно выбрать любой. Только помните, что они висят на мансарде не столько классически вертикально, сколько под углом и немного на потолке.

Если размеры мансардных окон, установленных на жилом чердаке, большие с широким и высоким остеклением, то для них стоит выбрать рулонные шторы с электроприводом. Причем ткань следует подобрать со специальной влаго- и пылеотталкивающей пропиткой. Такой вариант меньше загрязняется, а для открытия окна достаточно нажать кнопку.

Интерьерное оформление теплой мансарды – процесс крайне увлекательный. Надо лишь включить фантазию и четко себе представлять как будет использоваться декорируемое помещение. При декорировании интерьера главное это желание создавать что-то необычное и развитое воображение.

Заключение

Мансардные окна привносят в облик частного дома колорит и необычность. Но чтобы от них не было проблем с протечками воды с крыши, монтаж подобных блоков следует делать с особым вниманием. Гидроизоляция должна быть очень качественной, надежной и выполненной по инструкции производителя. И не стоит при выборе этой оконной конструкции гоняться за дешевизной, пренебрегая качеством.

Пластиковое окно в мансарде с двускатной крышей

Монтаж мансардного окна: самая полная инструкция по установке

Считается, что обустройство жилой мансарды сложнее и дороже, чем строительство обычной неутеплённой кровли с холодным чердаком. Этому есть причины:

• Необходимо качественно теплоизолировать мансарду.
• Нужно правильно смонтировать пароизоляцию и супердиффузионную влаго- и ветрозащитную мембрану.
• Требуется установить мансардные окна, как этого требует производитель.

С последним пунктом часто возникают проблемы. Ошибки при монтаже окон на мансардном этаже сводят на нет все преимущества этого помещения. В результате косяков неграмотных строителей мансардные окна протекают в дождь, а с потолка, порча отделку, капает конденсат. Неудивительно, что многие застройщики с недоверием относятся к мансардам, считая, что лучше возводить коттедж по старинке. Избежать самых распространённых ошибок при врезке мансардного окна в кровельный пирог с гибкой черепицей, вам поможет наша видео- и фотоинструкция, где рассказывается:

• Как рассчитать размеры мансардного окна в зависимости от площади помещения.
• Как выбрать место в кровле мансарды для монтажа окна.
• Как подготовить оконный проём для установки мансардного окна.
• Как установить коробку и оклад мансардного окна.
• Как смонтировать желоб для отвода конденсата.
• Как сделать гидроизоляцию в местах примыкания.
• Как установить оклад мансардного окна и сделать тепло- и пароизоляцию.

Установка мансардного окна: планирование

Смонтировать мансардное окно можно как на этапе строительства мансарды, так и на готовой утеплённой крыше с уже уложенным финишным покрытием и слоями пароизоляции и гидро- и ветрозащиты. В первом варианте работы ведутся последовательно, шаг за шагом и, обычно, не вызывают затруднений. Во втором случае нужно поломать голову, как врезать окно в соответствии с рекомендациями производителя, пройдя через весь пирог кровли мансарды с гибкой черепицей.

Основные сложности установки мансардного окна, оставленного «на потом» — придётся аккуратно демонтировать или прорезать, двигаясь изнутри-наружу:

• внутреннюю обрешётку под отделку мансарды;
• пароизоляцию;
• утеплитель;
• супердиффузионную мембрану (влаго- и ветрозащиту);
• обрешётку и контробрешётку;
• распилить плиты ОСП под проём;
• частично удалить вокруг проёма под окно гибкую черепицу.

Ширина мансардного окна задаётся шагом стропил. Если застройщик не хочет устанавливать узкое окно, подгоняя его под стропила, смонтированные на расстоянии, например, 60 см друг от друга, то придётся вырезать одну стропильную ногу, усиливать конструкцию и т.д. Это увеличивает вероятность ошибок у монтажников, сроки и смету на работы. Отсюда:

Для ориентира руководствуемся следующими цифрами:

• Мансардные окна рекомендуется врезать в крыши с углом ската от 15 градусов.
• Площадь окна выбирается по формуле: на 10 кв. м пола мансарды должно приходиться 1 кв. м остекления.
• Верхняя часть мансардного окна (от пола) располагается на высоте около 2-х м, а нижняя часть примерно 1.2 м.
• Проём под мансардное окно должен быть шире его минимум на 4 см, оптимально на 6 см.
• Длина проёма примерно на 4.5-5 см больше длины мансардного окна.

Этапы монтажа мансардного окна

Я решил самостоятельно установить мансардное окно в доме. Пирог кровли: стропила – доска сечением 15х5 см, паропроницаемая влаго- ветрозащитная мембрана, горизонтальная и вертикальная обрешётка, ОСП, подкладочный ковер, гибкая черепица. Возникли вопросы:

• Как правильно установить мансардное окно?
• Как подготовить проём?
• Как крепить окно на мансарде?
• Как отвести конденсат?
• Для чего нужен оклад и как его установить?

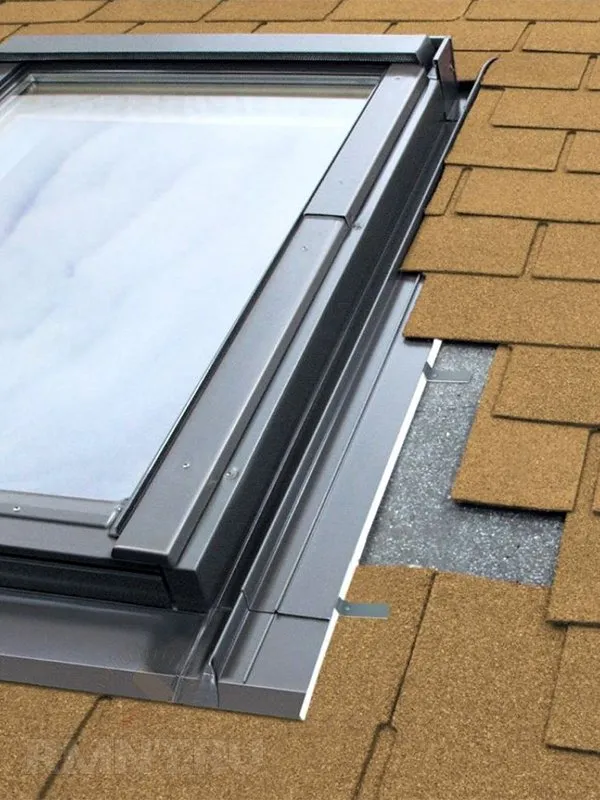

Оклад (металлическая рамка) – это система желобов для герметичного объединения мансардного окна с кровельным покрытием. Оклад отводит от мансардного окна дождевую воду и влагу при таянии снега.

Вся работа по установке окон на мансарде разбивается на ряд последовательных шагов:

1. Подготовка проёма.
2. Сборка и монтаж теплоизоляционного контура.
3. Установка коробки мансардного окна в тепловую рамку.
4. Установка створки (стеклопакета).
5. Регулировка бокового зазора и притвора окна.
6. Установка желоба для отвода конденсата.
7. Монтаж гидроизоляционного фартука.
8. Установка оклада.
9. Утепление откосов вокруг окна и восстановление пароизоляционного контура изнутри помещения.

Расскажем о ключевых этапах монтажа мансардного окна и о том, как избежать ошибок.

Подготовка оконного проёма для установки мансардного окна

В видеоинструкции специалист рассказывает, как подготовить оконный проём для установки мансардного окна, если построена крыша и уложено кровельное покрытие.

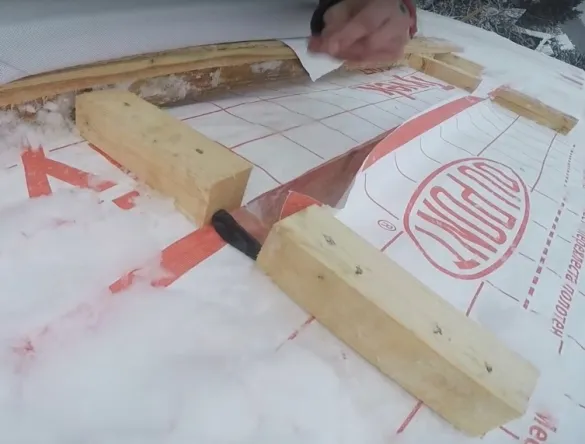

При проходке паро- и гидроизоляции плёнки разрезаются конвертом (крест-накрест) и заворачиваются внутрь помещения (пароизоляция) и наружу (ветрозащита).

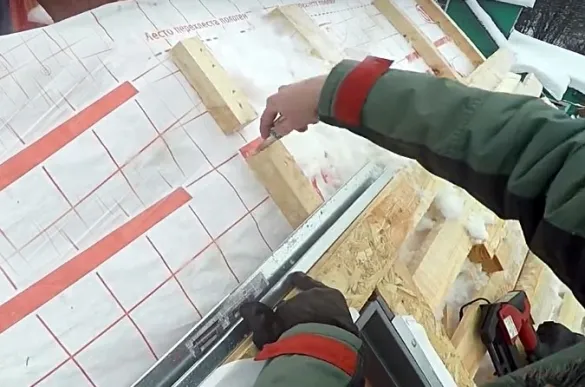

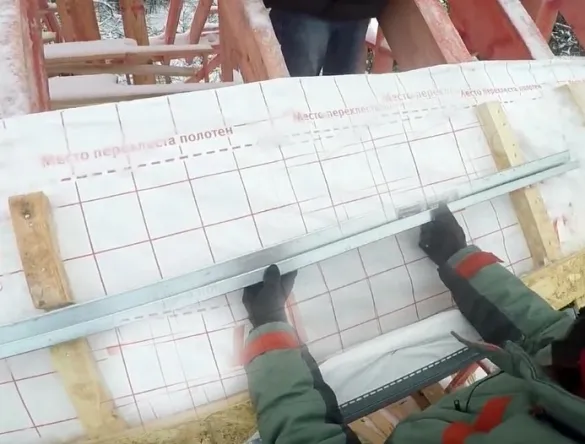

Верхняя и нижняя часть проёма усиливается перемычками (между стропил).

И брусками обрешетки, так чтобы край листа ОСП не висел в воздухе.

Важно! Если на крыше ещё не уложено ОСП – основание под гибкую черепицу, то сверху проём окантовывается рамкой, сделанной из распиленного на полосы листа OSB или фанеры.

Сборка теплоизоляции и установка коробки мансардного окна

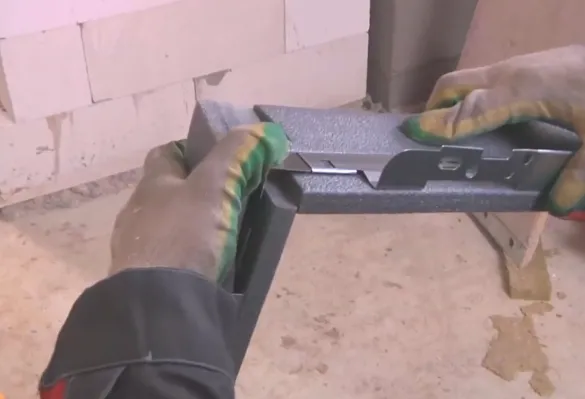

Теплоизоляционный контур смонтирован на стальной рамке, которая легко собирается на защелки.

Контур теплоизоляции устанавливается в подготовленном проёме.

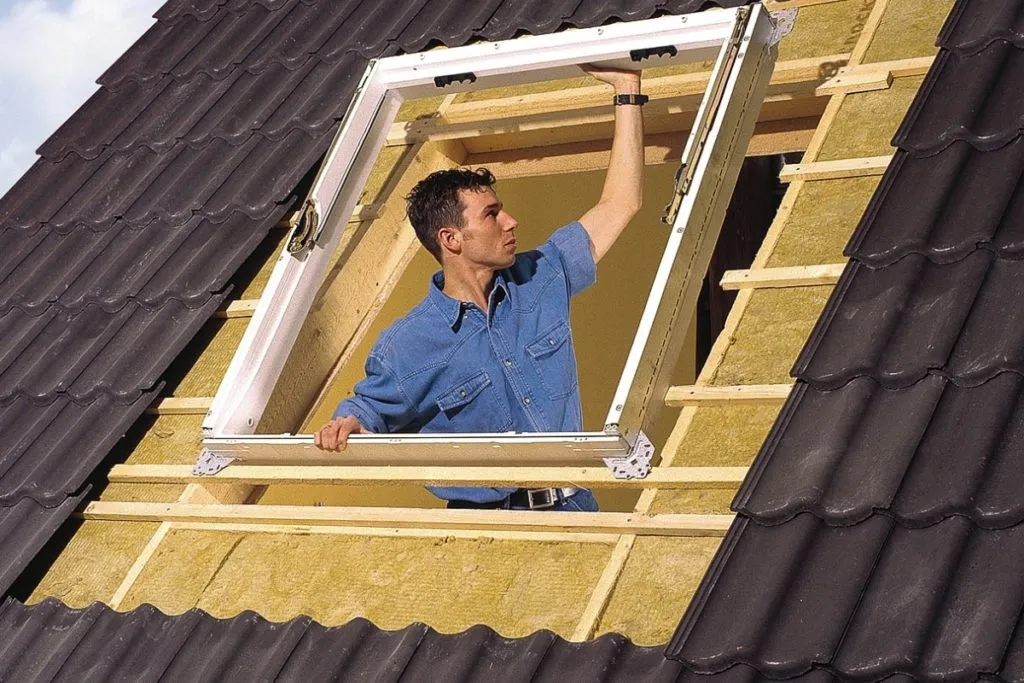

Затем отсоединяете поворотную часть створки со стеклопакетом от рамы мансардного окна.

Монтируете монтажные пластины и устанавливаете коробку в проёме.

Важно! Монтажные пластины (4 шт.) устанавливаются по углам мансардного окна, в подготовленные на заводе места в раме, в заранее просверленные изготовителем отверстия под саморезы.

При большой длине мансардного окна (более 1.4 м), в месте поворотного механизма (шарниров), ставятся дополнительные промежуточные монтажные пластины (уголки).

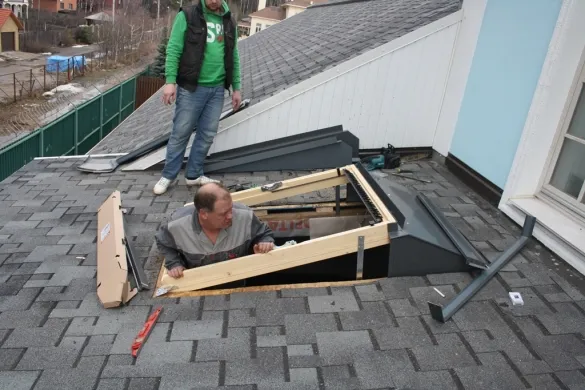

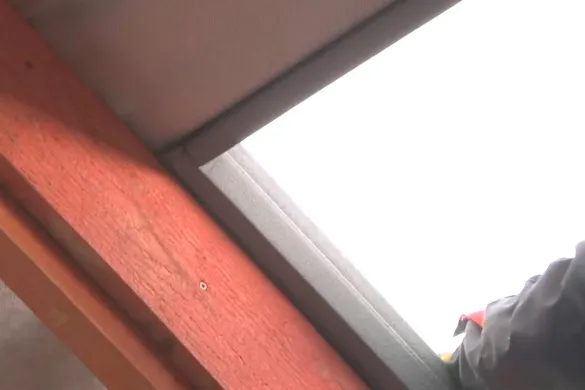

Коробка мансардного окна устанавливается в готовый проём. Как это сделать правильно, а также отрегулировать боковые зазоры и притвор, показывается в видео.

Секреты установки желоба для отвода конденсата

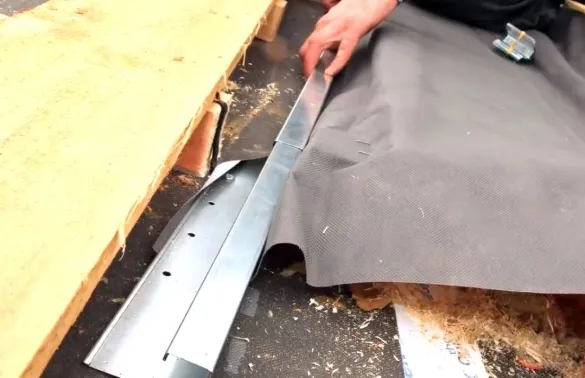

Важнейшим элементом системы гидроизоляции мансардного окна является металлический желоб для отвода конденсата.

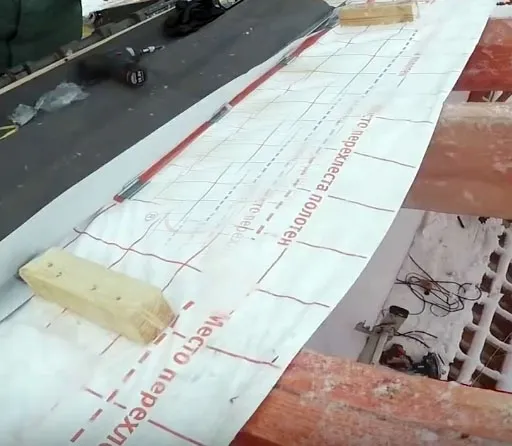

Желоб устанавливается на расстоянии до 50 см (оптимально 20-30 см) выше от окна в одной плоскости с гидро- и ветрозащитной мембраной.

Чтобы конденсат стекал по желобу, его устанавливают под углом (). Тогда влага будет отводится на одну из сторон (вентиляционный канал, образованный обрешеткой).

Сложности с установкой желоба возникают, если его нужно смонтировать на готовой кровле. В этом случае придётся вручную выпиливать проёмы в обрешетке, причём, делать это аккуратно, чтобы не повредить пленку ветрозащиты.

Подготовка места под монтаж желоба состоит из следующих шагов:

• Посередине стропильной ноги (с двух сторон подготовленного проёма) делается вертикальный разрез на пленке супердиффузионной мембраны.

• На посадочное место укладывается желоб.

Паро- и гидроизоляция в местах примыкания мансардного окна

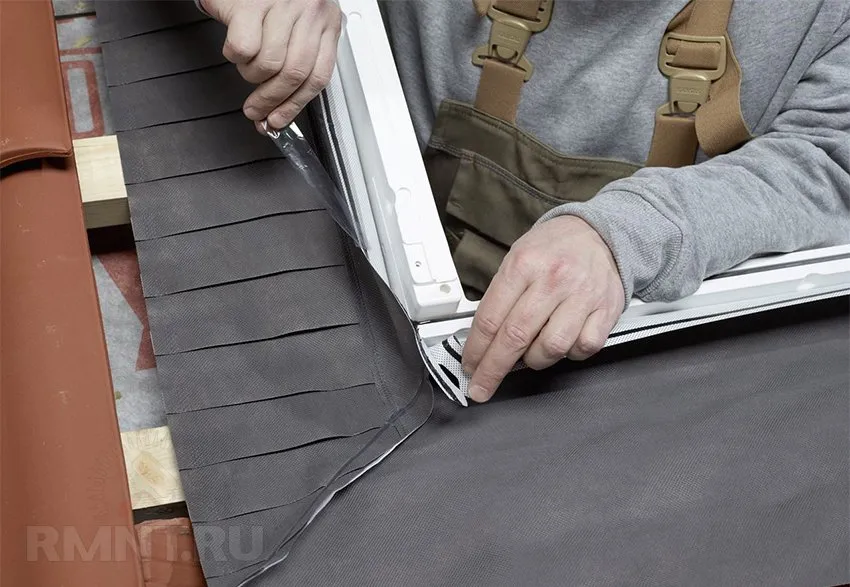

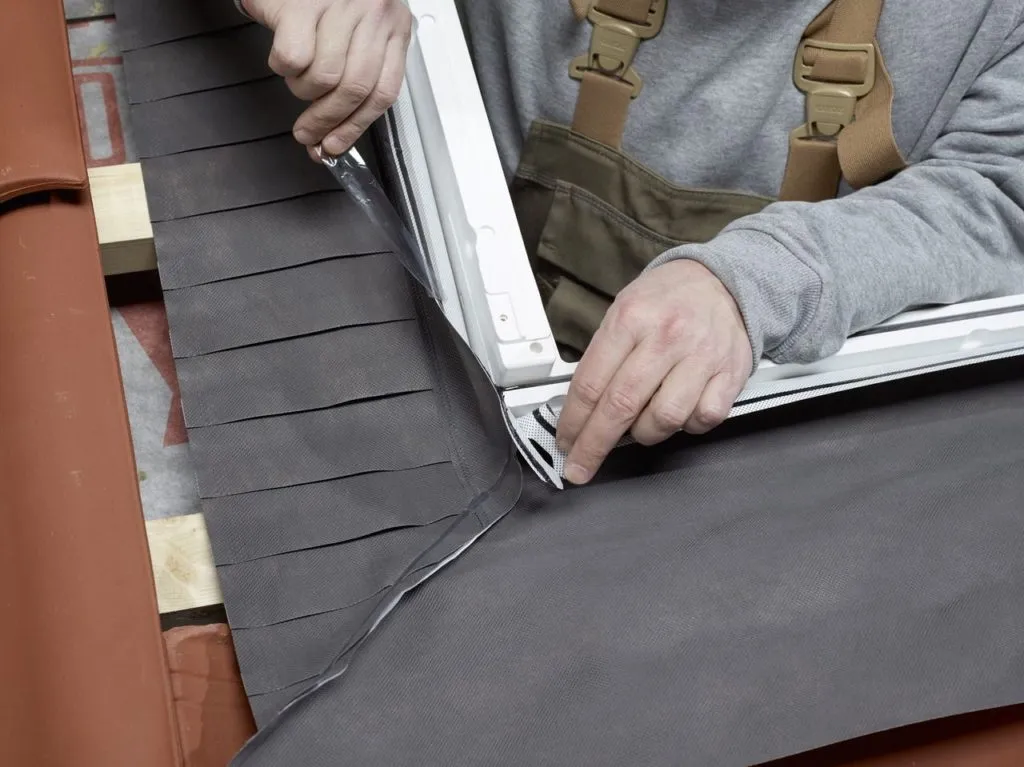

На финише работ устанавливается гидроизоляционный фартук, который защищает места примыкания от влаги.

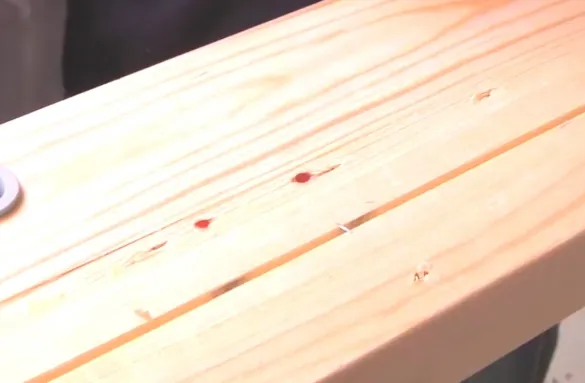

Важно! Верхняя часть фартука заводится под желоб, который отводит конденсат, а клапан, вырезанный из ветрозащиты, заводится на гидроизоляционный фартук. Чтобы влага не попадала в места, где сделаны вертикальные разрезы на стропилах, их заранее гидроизолируют бутиловым герметиком.

Далее желоб привинчивается саморезами к стропильным ногам и прижимает бутиловые ленты.

Установка оклада мансардного окна и монтаж тепло- и пароизоляции

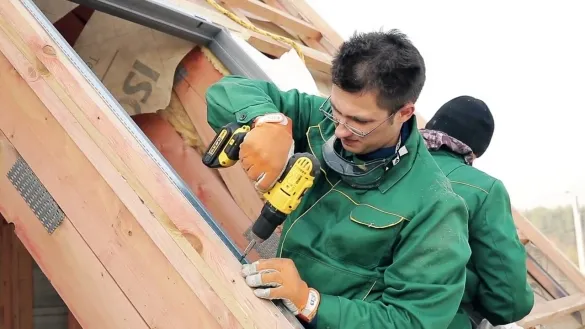

Оклад крепится на кляймеры и саморезы строго в соответствии с инструкцией производителя, поверх подведенного к окну кровельного покрытия (гибкая черепица).

Все части оклада пронумерованы.

Работа ведётся снизу-вверх.

Важно! На финише работ, внизу мансардного окна, гибкая черепица монтируется под оклад, а боковые и верхняя часть оклада лежат под кровельным покрытием.

Все нюансы монтажа оклада, утепления и пароизоляции при установке мансардного окна на кровле покрытой гибкой черепицей, приведены в видео ниже.

На портале можно узнать:

Монтаж окон в мансарде своими руками

Мансарда – жилое чердачное помещение, образуемое на последнем этаже здания, непосредственно под его крышей. Название пришло из французского языка, поскольку в России не было традиций устройства жилых чердаков. Наш суровый климат не позволял проживать в подкрышных пространствах, поскольку утеплить и отопить такое помещение не было никаких возможностей. В настоящее время многие чердаки переделываются в жилые помещения, что требует устройство оконных проемов . Своими руками соорудить такую конструкцию возможно, хотя для неподготовленного и неопытного строителя это может показаться сложным, поскольку к конструкции мансардных окон предъявляются высокие требования. Процесс установки мансардных окон своими руками весьма кропотлив и требует точного соблюдения технологии. Здесь ввиду ограниченности объема статьи будут рассмотрены основные принципы, которые следует учесть при самостоятельной установке подобных конструкций.

Виды окон

В настоящее время окна производят из различных современных материалов. Это может быть дерево, алюминий, а также пластик (имеющий другое название ПВХ). Деревянные рекомендуются для кабинетов, гостиных, спален. А пластик лучше подойдет для помещений с повышенной влажностью и агрессивной средой – ванных комнат и санузлов.

Обустройство ванной комнаты на мансарде – довольно трудоемкое, но интересное решение.

Разновидности мансардных окон, которые различают по разным параметрам, дают большой выбор. Например, по форме и конструктивным особенностям мансардные окна разделяют на:

Такие окна могут быть также различных конструкций.

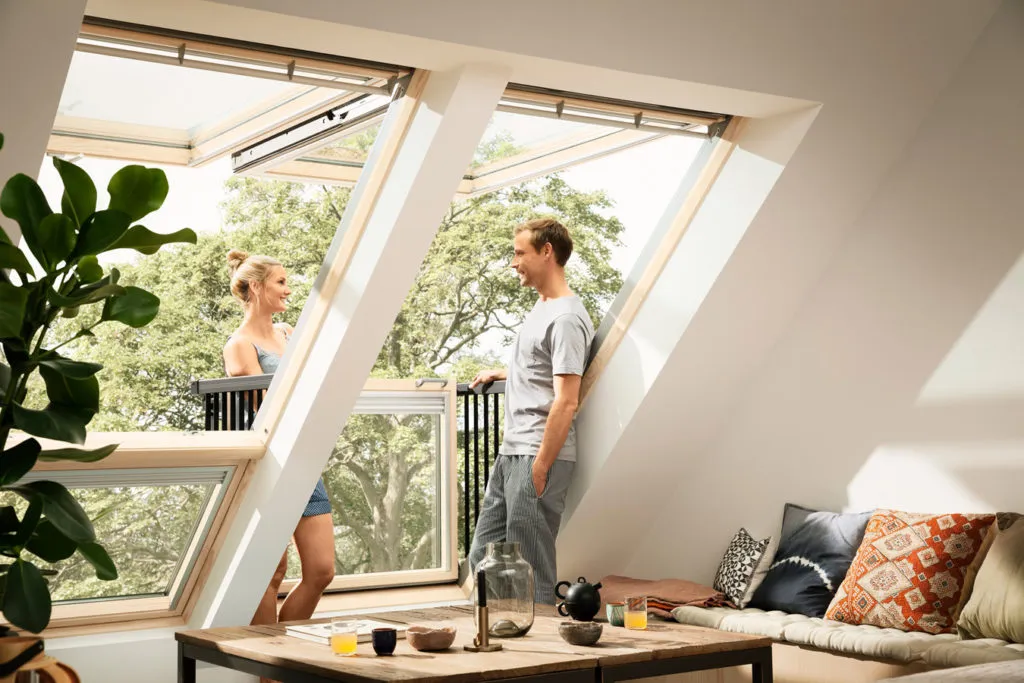

Конструкции, имитирующие форму балкона. Они состоят из двух рам с разным углом открывания. В открытом виде одна рама принимает горизонтальное положение, выполняя функцию козырька, а вторая встает вертикально, образуя подобие балкона.

Весьма практичное решение, позволяющее немного увеличить площадь мансарды.
Оконные конструкции с не открывающимся нижним элементом под наклонной рамой. Такая система может применяться в случаях нехватки длины ската крыши для монтажа двух окон, когда одного не достаточно для освещения.

Такая конструкция устанавливается, скорее, как вынужденная мера.

Более практичным станет обустройство полноценного балкона и установка окна с открывающейся нижней частью.

Выбор типа конструкции окна

Выбор конструкции, оконных проемов на мансарде также как и их количество следует делать на этапе проектирования и строительства дома. Поскольку ширина оконных проемов напрямую зависит от конструкции стропильной системы, то именно специалисты-проектировщики должны дать рекомендацию по размерам проемов. Если же приходиться перестраивать уже существующую крышу, сооружая мансарду, то необходимо внимательно изучить устройство конструкции кровли. В старых постройках возможно и не удастся встроить раму желаемых параметров, поскольку стропила крыши не позволят врезать подобную конструкцию, придется довольствоваться слуховым окошком. Поскольку наша тема изготовление мансардных окон своими руками, то посвятим основное внимание самой простой конструкции классического типа. Выбираем способ открывания окна https://www.youtube.com/watch?v=4lwYg9VfSk0

Требования к мансардным окнам

Технология установки мансардных оконных конструкций отличается от правил монтажа стандартных оконных проемов в фасадах зданий. На мансарде рама встраивается в сложную и многослойную конструкцию крыши и поэтому стеклопакет должен выполнять функции кровли:

• не допускать проникновение осадков;
• предохранять от ветра;
• сохранять тепло;
• не давать образования конденсата;
• обеспечивать достаточную освещенность.

Кроме того, мансардные окна должны дополнять и украшать экстерьер здания.

Окна должны легко открываться, чтобы проветрить помещение, иметь защиту от насекомых, а стекла максимально возможно защищать от проникновения ультрафиолета.

Важно!Мансардные окна должны иметь высокую прочность, чтобы выдержать порывы ветра и осадки. Также они должны поддерживать вентиляцию комнаты и при этом не нарушать эстетику и общий архитектурный облик здания.

Добиться своими руками исполнения всех перечисленных требований поможет только четкое следование инструкции по установке, которая должна быть приложена к комплекту поставки, а также выполнение рекомендаций специалистов и технологических норм и правил.

Плюс ко всему, такие окна должны быть максимально функциональными.

Расчеты и планирование расположения

Если приступаете к установке окон своими руками, уделите должное внимание расчетам. Просчитать размер планируемого оконного проема, можно, опираясь на нормативы соответствия площади окна и размера помещения. Это соотношение должно быть 1х10, т.е. 1 м2 окна должен приходиться на 10 м2 площади комнаты. При этом следует учитывать, что, чем выше расположен оконный проем, тем больше освещенности он дает. Однако очень высоко устраивать окошко нет смысла, поскольку оно не даст никакого обзора. Высота расположения проема зависит от угла наклона кровли. По нормативам рекомендуется установка окна, нижний край которого находится в пределах 0,8м-1,9м. [ot-gallery url=”//lestnitsygid.ru/gallery/varianty-razmeshheniya-mansardnyx-okon”]

Этапы монтажа

Как правило, инструкция, приложенная к приобретенному комплекту, подробно описывает процесс монтажа. И, следуя данным указанием, можно качественно провести установку своими руками, не имея богатого строительного опыта. Остановимся только на ключевых нюансах, влияющих на качество устанавливаемой конструкции. Технологический процесс монтажа оконных мансардных проемов состоит из нескольких последовательных этапов:

• подготовительный, разметка и расчистка места под проем;
• демонтаж стеклопакетов, оклада и фурнитуры и установка голой рамы;
• утепление и изоляция конструкции;
• монтаж водоотводящих желобов;
• монтаж и фиксация оклада;
• установка стеклопакета;
• отделочные работы, установка откосов.

Соблюдение технологии монтажа – ключ к успешной установке мансардного окна.

Подготовка к установке

Перед установкой делаем разметку с внутренней части помещения. Устанавливаются оконные проемы между стропилами крыши, поэтому отмеряем по 2-4 см с обеих сторон и освобождаем от балок пространство по размеру проема. Отметив нижнюю кромку, в соответствии с рекомендациями, отмечаем верхний обрез проема. Обрезаем гидроизоляцию кровли, оставляя по 20 см по периметру для нахлеста на раму будущего окна. Удаляем кровельный материал. Монтаж мансардного окна в готовую кровлю https://www.youtube.com/watch?v=zFE1yV0YT-s

Утепление и изоляция

Если окно мансарды не имеет функции открывания, то следующим этапом следует навесить стеклопакет. Если же мы имеем дело с открывающимся окном, то навешиваем створку. Далее следует уделить внимание утеплению и тщательной гидро- и пароизоляции. Изолируем окно с внутренней стороны, подтыкая утеплительный материал по все длине периметра рамы. С внешней стороны закрывать следует фольгой или аналогичным материалом, дабы избежать образования конденсата. Откосы также прокладываем утеплителем.

От качества гидроизоляции во многом зависит сохранность всей мансарды.

Монтаж гидроизоляции мансардного окна https://www.youtube.com/watch?v=Lzmao1k-0wM

Завершающие этапы

Некоторые заключительные рекомендации для установки окон своими руками. Водоотводный желоб следует заводить под вырезанную гидроизоляцию и фиксировать его к обрешетке род небольшим углом, обеспечивающим стекание воды. Оклад монтируем в строгом соответствии с инструкцией производителя. Начинать установку следует от нижней части, стеклопакет устанавливаем в обратном порядке. В заключении устанавливаем откосы – нижний строго горизонтально, верхний – вертикально.

Важно!Важное замечание для самодельных конструкций: если ваше окно из дерева, не забудьте предварительно обработать конструкцию антисептиками (олифа, автол и т.п.), а также окрасить масляной краской.

Установка откосов мансардного окна.

Александр Быков. Автор.
Копирайтер: строительство, ремонт.
Образование: Тернопольская академия народного хозяйства специальность «Менеджмент организаций». Опыт работы в копирайтинге: С 2014 года по настоящий момент.

Установка мансардного окна своими руками

В установке остекления мансарды основные задачи — качественно защитить примыкания от продувания и попадания воды и обеспечить надёжное закрепление блока. Предлагаем рассмотреть работу с двумя типами мансардных окон в контексте их монтажа в каркасную несущую конструкцию из пиломатериалов.

Изготовление проёма в кровле

Установка мансардных окон проводится, как правило, после завершения кровельных работ и монтажа утеплителя стропил. Стоит сразу отметить, что такой монтаж вполне приемлем, существуют методы его корректного выполнения и все необходимые материалы для крепления и изоляции. Поняв принципы обустройства проёма, вы будете вольны перенести работы на любой этап, вплоть до внесения соответствующих изменений в стропильную систему строящейся кровли.

Если разговор идёт об эксплуатируемом доме, необходимо удалить участок внутренней обшивки мансарды. Сечение проёма должно находиться между несущими элементами стропильной системы, поэтому сперва вырезается небольшой участок, рукой нащупывается стропила и затем, с учётом обнаруженного элемента, наносится разметка. Верх проёма должен находиться на уровне 200–220 см от пола, низ — около 90–120 см. Ширина окна должна быть кратной шагу стропильной системы. Внутренняя отделка вырезается с учётом рассвета откосов по 25–30 мм с каждой стороны и толщины коробки оконного блока.

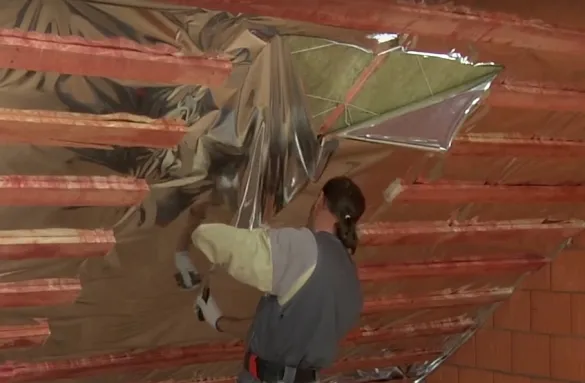

После удаления обшивки вырезаются детали каркаса внутренней обрешётки. Паробарьер распускается вдоль по центру и временно отворачивается в стороны, утеплитель из сечения проёма удаляется. Если посреди проёма находится стропильная нога — её вырезают заподлицо с верхним и нижним краем.

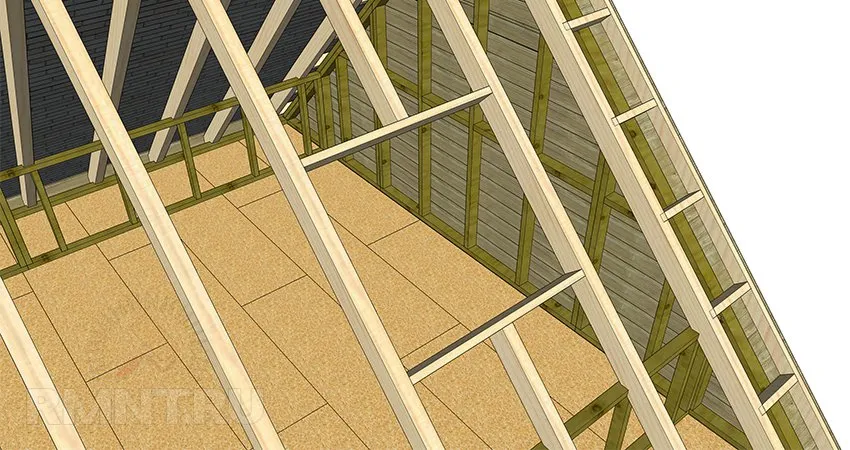

Формирование проёма в пироге завершается установкой двух горизонтальных перекладин, соединяющих стропильные ноги. Если окно полностью помещается между двумя соседними стропилами — их скрепляют между собой отрезками бруса или доски такого же сечения. Если одна из ног вырезается, перемычки должны плотно подпирать её остатки как в нижней, так и в верхней части. Крепятся перекладины посредством стальных угловых кронштейнов. Перед окончательным закреплением нужно восстановить утепляющую прослойку в открытых срезах кровельного пирога.

Обратите внимание, что размеры с допусками для подготовки проёма указываются в инструкции для каждой отдельно взятой модели окна.

Конструкция слухового окна

Обустройство слухового окна допускает использование более дешёвых рам из ПВХ для систем вертикального остекления. Дополнительным плюсом можно считать увеличение пространства внутри мансарды.

Слуховой проём кровли образуется двумя стропильными ногами, между которыми допускается вырезать ещё одну или две в зависимости от шага и типа стропильной системы. Крайние стропила проёма удваиваются по толщине и подпираются в верхней части стойкой номинального сечения. Верхний край подпорки подрезают под угол наклона кровли, кроме того, низ её должен устанавливаться на балку перекрытия и жёстко связываться с ней.

Ещё пара подпорок выносится параллельно установленным в переднюю часть проёма, которая образует вертикальный фронтон за 30–50 см до мауэрлата или даже прямо на нём. Передние стойки соединяют со стропилами горизонтальными перекладинами в торец, подрезав их под соответствующим углом.

Уменьшая длину передних стоек, можно добиться наклона в 9–11%, оптимального для устройства односкатной кровли над слуховым проёмом. В ином случае может монтироваться центральный ригель и косые стропила от него, образуя двускатный козырёк, примыкающий к скату с образованием двух ендов. Такой вариант более трудоёмок, но он позволяет заложить в конструкцию больше утеплителя.

Разница между горизонтальным и наклонным остеклением

Решение об устройстве слухового окна принимают с учётом двух факторов: экономической обоснованности и уровня освещённости мансарды. В последнем отношении слуховые окна дают вдвое меньше естественного света, чем наклонные, но это нивелируется остеклением основных фронтонов.

По экономической части: обычное ПВХ окно хорошего качества REHAU стоит в 2–3 меньше мансардного окна с обкладом от весьма посредственного производителя. С другой стороны, для установки окна в скат кровли не потребуется ничего, кроме установочного комплекта, за исключением разве что пары брусьев.

Слуховое окно требует достаточно серьёзного вмешательства в стропильную систему. В среднем для его обустройства требуется от 60 пог. м пиломатериалов, а также дополнительный утеплитель, гидроизоляция и кровельное покрытие. Но даже в этом случае вертикальные окна выигрывают по стоимости.

Другой вопрос — теплосберегающие характеристики. При хорошей инсоляции ската наклонное окно в среднем будет больше нагревать мансарду, чем упускать из нее тепло. Если речь идёт о неосвещённом северном скате, здесь лучше отдать предпочтение обычным окнам из следующих соображений:

• они обладают более плотным равномерным притвором;
• имеется возможностью свободного выбора стеклопакетов;
• схема установки и заделки примыканий более стандартная, нет вероятности протечек.

Изоляция оконного блока

Но вернёмся к установке: когда детали стропильной системы удалены и сформировано обрамление проёма, наступает очередь проделать брешь на улицу. Через неё на лицевой стороне кровли наносят разметку, чтобы вырезать покрытие и обрешётку под ним точно по границам проёма. Гидроизоляцию нужно предварительно вырезать с напуском по 50–70 мм с каждой стороны для формирования подворотов. В зависимости от типа покрытия очень важно определить порядок монтажа, чтобы не нанести подкровельной водоупорной мембране повреждений.

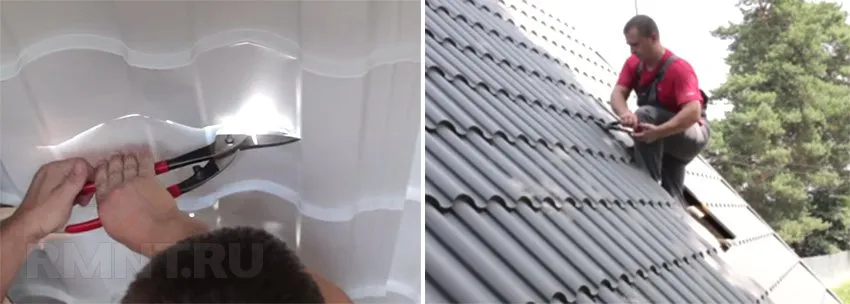

Обычно сперва удаляют фрагменты обрешётки, попадающие в проём. Их используют для заделывания срезов пирога кровли, затем гидроизоляция подворачивается вверх и пристреливается к закреплённым обрезкам. Когда из проёма удалено всё лишнее, покрытие кровли разбирают по 20–30 см в обе стороны от проёма и до 50 см над ним.

Перед продолжением работы все полости в срезе пирога нужно заполнить утеплителем. Далее в проём вставляется теплоизолирующая рамка, кронштейны на углах позволяют просто вложить её в проём. После выравнивания и закрепления рамки над проёмом находится первая цельная доска обрешётки, к которой поверх гидроизоляции прикручивается желоб-водоотсекатель, препятствующий затеканию конденсата в оконный блок. В большинстве моделей окон к этому желобу затем добирается рамка, окантовывающая проём с небольшим отступом.

Закрепление рамы и отделка примыканий

Перед установкой рамы к ней крепят четыре угловых кронштейна для закрепления к системе кровли и отстегивают поворотную створку. Оконный блок просто выставляется наружу, а затем вкладывается в проём поверх изолирующей рамки. После закрепления основных регулируемых кронштейнов на углах возможно добавление дополнительных точек крепежа — обычно с боковых сторон и в точках примыкания стропильных ног к блоку.

Гидроизоляционная лента из комплекта поставки мансардного окна пристреливается по всему периметру рамы и накладывается на обрешётку с гидроизоляцией кровли. Верхняя её часть заводится под гидроизоляцию вплоть до места крепления водоотсекающего желоба, с трёх остальных сторон лента напускается на оконный блок сверху, после чего все края проклеивают алюминиевым скотчем.

На завершающем этапе собирается оклад мансардного окна. Он представлен четырьмя регулируемыми (раздвижными) рейками, которые плотно подгоняются к внешней стороне оконного блока. Оклад должен накрывать покрытие кровли в нижней части проёма, по остальным трём сторонам кровля напускается поверх него.

После заделки кровельных примыканий следует заняться внутренней отделкой. Рама мансардных окон обычно имеет паз для вставки полотна откоса. Закрепление производится к телу стропильной ноги или контробрешётке на ней, если нужно обеспечить более крутой рассвет. Всё пространство между откосом и системой кровли должно заполняться тем же утеплителем, что был применен в пироге.

Чем отличается мансардное окно от обычного?

Мансардное окно и обычное окно имеют несколько ключевых отличий, связанных с их расположением, конструкцией и функциональностью. Вот некоторые из основных различий между ними:

1. Расположение:

   • Мансардное окно: Мансардные окна обычно устанавливаются на крыше мансарды или чердака. Они имеют наклонную плоскость и выступают из крыши, чтобы обеспечить естественное освещение и вентиляцию для пространства под крышей.
   • Обычное окно: Обычные окна устанавливаются в вертикальных стенах здания и обеспечивают вид наружу и естественное освещение для помещений внутри здания.

2. Наклонная плоскость:

   • Мансардное окно: Мансардные окна имеют наклонную плоскость, чтобы соответствовать углу наклона крыши. Это позволяет им получать максимальное количество солнечного света и создавать более просторное ощущение внутри помещения под крышей.
   • Обычное окно: Обычные окна имеют вертикальную или горизонтальную плоскость и могут быть установлены в различных частях здания.

3. Функциональность:

   • Мансардное окно: Мансардные окна обычно служат для освещения, вентиляции и обеспечения доступа к пространству под крышей. Они могут быть большими, чтобы максимально использовать естественный свет и создать комфортное пространство для проживания или работы.
   • Обычное окно: Обычные окна выполняют роль обеспечения видимости наружу, освещения и вентиляции для помещений внутри здания.

4. Дизайн и форма:

   • Мансардное окно: Мансардные окна могут иметь разнообразные формы, такие как габаритные или полукруглые, чтобы соответствовать стилю мансарды и создать характерный внешний вид.
   • Обычное окно: Обычные окна чаще всего имеют более привычные формы, такие как прямоугольники.

Оба типа окон имеют свои особенности и применение, и выбор между ними зависит от конкретных потребностей и дизайнерских решений для конкретного помещения или здания.
