Изготовление мини печи из кирпича собственными силами для отопления

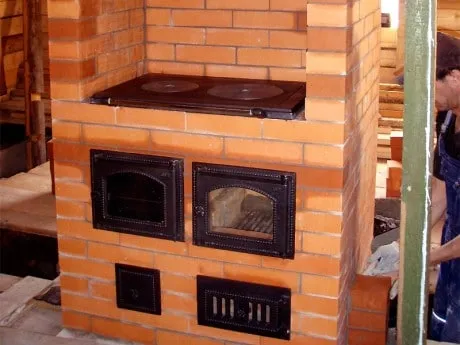

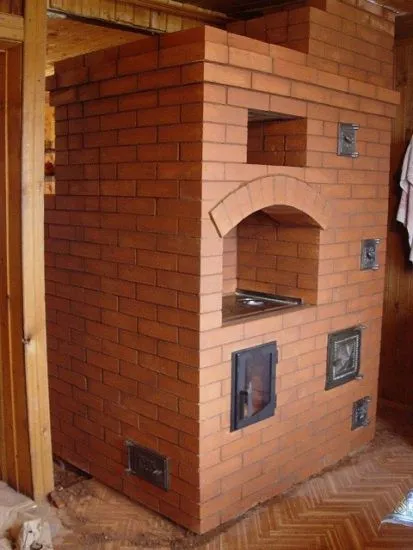

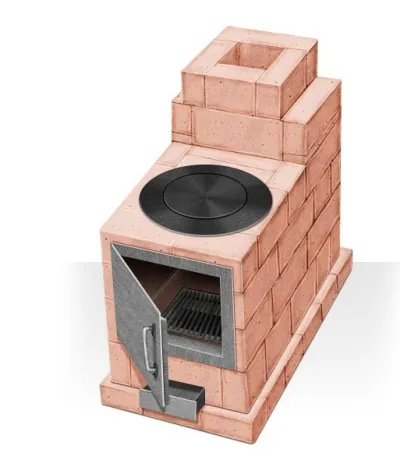

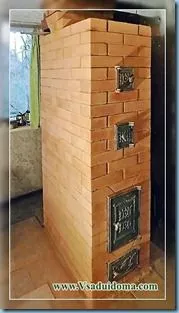

Печь-малышка с кухонной плитой и духовкой

Еще одна компактная дачная печь обладает основанием размером всего 51*64 см, при этом топка имеет глубину 50 см. Эта модель прекрасно подходит для использования на даче или в летней кухне. Её габариты позволяют легко разместить её в ограниченном пространстве. Она может работать на различных видах топлива, таких как дрова, уголь, торф и брикеты. Если интересует вопрос «как сделать мини-печь своими руками», можно найти соответствующие руководства и инструкции.

Особенности конструкции и материалы

Несмотря на малые габариты, компактная печка достаточно функциональна и оснащена варочной плитой и духовкой, что позволяет использовать ее не только для обогрева помещения, но и для хозяйских нужд. Согласно отзывам тех, кто уже построил у себя на даче эту помощницу, чайник на плите закипает буквально за минуты.

Компактность удалось сохранить благодаря вертикальному размещению всех элементов. Дымоход имеет сечение в один кирпич. Отработанные газы проходят через каналы, расположенные за варочной камерой, затем поступают в горизонтальный дымоход, обходят с обеих сторон духовку и уходят в трубу.

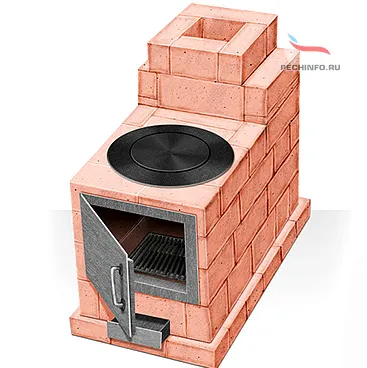

Схема мини-печи для дачного домика или летней кухни

Для строительства потребуются материалы:

• красный кирпич – 220 штук;
• кладочный раствор из глины или готовый – около 50 литров;
• колосниковая решетка;
• стальной лист (предтопочный) размером 50*70 см;
• стальная полоса толщиной 4 мм с параметрами 350*25 см;
• лист шифера 51*30 см;
• задвижка – 2 штуки;
• дверца для топки;
• 3 прочистных дверцы;
• поддувальная дверца;
• духовка (32*38*42 см);
• плита (38*35 см) с одной конфоркой.

Порядок кладки

Первый ряд мини-печи из кирпича укладывают без раствора. После второго ряда устанавливают поддувальную дверцу, кладут следующий ряд и начинают формировать топку. Колосниковую решетку укладывают без раствора. На порядовой схеме четко видно, где и как следует установить дверцы, плиту, духовой шкаф и задвижки.

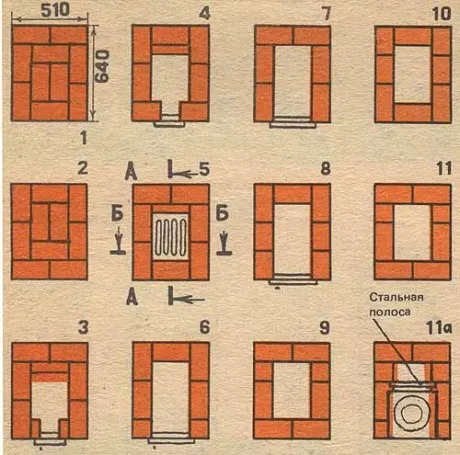

Схема кладки миниатюрной печки с плитой

Продолжение порядовки

Порядовка верхней части печи

Для защиты керамического кирпича от огня проводят футеровку – отдельным рядом укладывают шамотный огнеупорный кирпич

Важно помнить, что разные виды кирпича нельзя перевязывать друг с другом – они имеют различную температуру расширения. Пренебрежение этим правилом ведет к трещинам

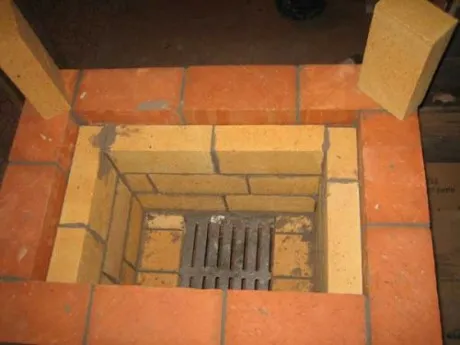

Принцип футеровки

Отопительно-варочная дачная печь с чего начать и как построить

Малогабаритные печи, несмотря на незначительные размеры, устанавливают на надежный фундамент. Лишь в некоторых случаях можно обойтись усилением пола. Опытные мастера работают без схем и чертежей, а начинающим рекомендуется брать за основу порядовки авторитетных печников.

Схема конструкции и материалы

Эта квадратная мини-печь из кирпича, идеально подходящая для небольшого домика, отличается простотой, компактностью и хорошим КПД. Конструкция включает невысокую дымовую трубу с сечением канала 13*13 см. Печка имеет духовой шкаф, позволяющий готовить и разогревать блюда. Шкаф изготовлен из стального листа, но при желании его можно заменить готовой духовкой подходящих размеров.

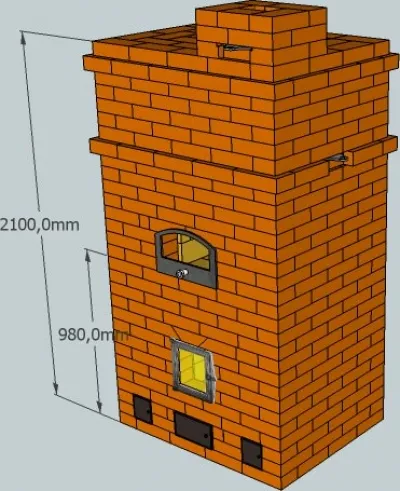

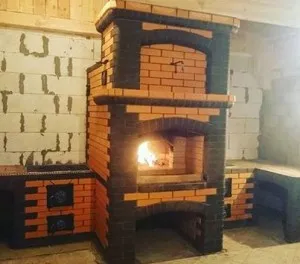

Внешний вид и устройство печи

Для кладки мини-печи на дровах требуется огнеупорный раствор. Можно приготовить его из глины самостоятельно, но это займет больше времени, а результат будет зависеть от качества глины и правильного определения ее жирности. Намного проще довериться производителям и приобрести готовую жаростойкую смесь в магазине – в этом случае продукт останется развести чистой водой в указанных на упаковке пропорциях.

Размеры компактной конструкции: 51*51 см, высота очага – 175 см. Для усиления топки обязательно берут шамотный кирпич – он не боится прямого контакта с пламенем и не растрескивается. Стенки мини-печи для дачного домика выкладывают красным кирпичом.

Расход материалов:

• керамический кирпич – 170 штук;
• огнеупорный кладочный раствор – 35–40 литров;
• дверка для топки размером 23*25 см;
• поддувальная дверца (13*14 см);
• прочистная дверца (13*9 см);
• колосниковая решетка (25*18 см);
• задвижка (12*34 см);
• стальной лист;
• стальная проволока – около 2,5 м;
• рубероид для гидроизоляции.

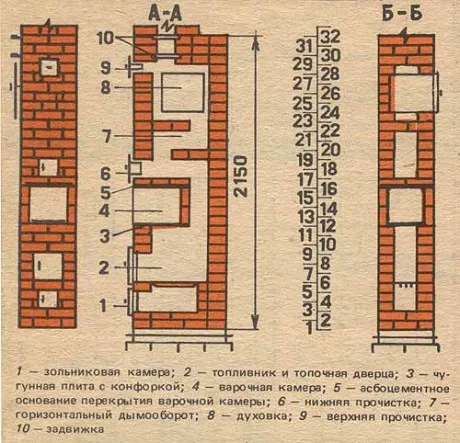

Схема кладки и чертеж духовки

Первый ряд, как и всегда, выкладывают без раствора. На втором ряду монтируют поддувальную дверцу, используя для крепления стальную проволоку, и закладывают зольник. На четвертом ряду укладывают колосниковую решетку, предусматривая между решеткой и кладкой зазор около 4 мм.

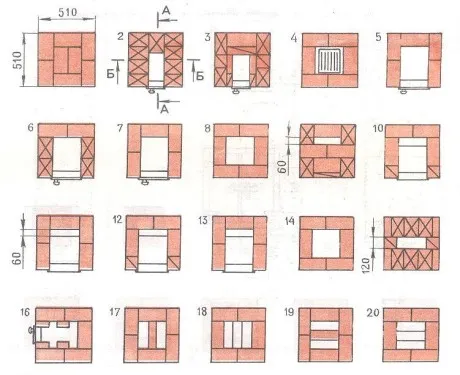

Порядовая схема кладки

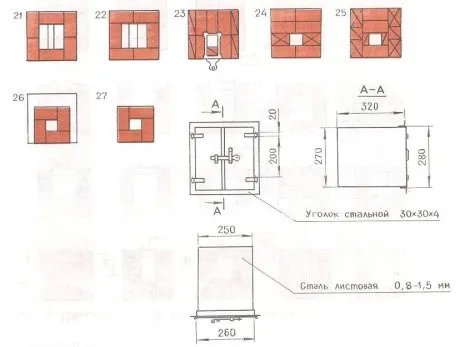

Верхние ряды и чертеж духовки

Укладку пятого ряда начинают с установки топочной дверцы. Дверную рамку обматывают асбестовым шнуром, а дверку замуровывают в кладку при помощи стальной проволоки. Далее следуют согласно схеме: формируют духовой шкаф, дымовой канал, трубу.

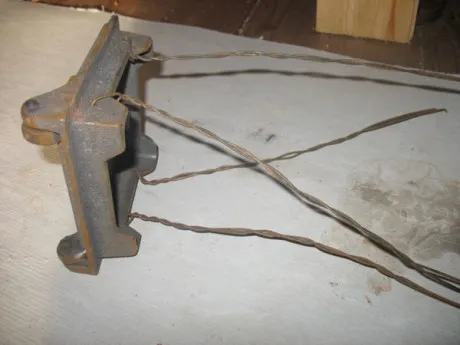

Подготовка дверки

Положительные и отрицательные характеристики мини-печи

Данная конструкция обладает как плюсами, так и минусами. Именно поэтому перед самыми работами, связанными с ее возведением, следует оценить все особенности этого оборудования.

Рекомендуется предварительно тщательно изучить обучающее видео, в котором четко будут указаны все нюансы работы.

Мини-печь своими руками из кирпича, работающая на дровах, обладает следующими положительными параметрами:

• Получаемая конструкция обладает долгим сроком службы, в результате чего можно получить качественную и привлекательную печку на много лет.
• Разогрев происходит быстро, а также, даже после окончания горения топлива, печь еще долго будет отдавать тепло в помещения.
• Сделать оборудование можно своими руками, однако для этого должна иметься предварительно составленная схема всей конструкции, следуя которой можно добиться идеального результата работы.
• Стенки печки, сделанные из кирпича, не очень сильно раскаляются во время топки, поэтому существует очень маленькая вероятность обжечься.
• Если строится конструкция для дачи или небольшого дачного дома, то она может быть мини-печкой, поэтому не будет занимать много места.
• При желании можно получить такую печь, которая будет оснащена дополнительными элементами для готовки и иных процессов, однако в этом случае должна применяться подходящая и соответствующая схема, в которой должны быть проработаны все необходимые нюансы строительства.
• Если просмотреть заранее обучающее видео, то сам процесс строительства будет реализован без проблем и проволочек.
• Сделать можно такую печь, которая будет обладать нужной формой, размером и иными характеристиками, поскольку процесс реализуется своими силами.
• Особенно тщательно должна быть проработана схема будущего дымохода, чтобы печь обладала высоким КПД, а также была надежной и безопасной в использовании.

Однако кирпичные мини-печи обладают не только плюсами, но и некоторыми минусами:

• Даже мини-печь на дровах, созданная из кирпича, нуждается в фундаменте, поскольку обладает достаточно большим весом, поэтому важно будет изначально уделить много времени формированию основания.
• Предварительно должна быть сформирована четкая, качественная и правильная схема будущей кладки, без которой во время работы можно совершить множество ошибок, устранить их можно будет только после полного разрушения уже созданной конструкции.
• Во время работы необходимо обязательно и всегда пользоваться и учитывать правила и требования безопасности, чтобы будущая печь могла использоваться по прямому назначению без опасений для нанесения вреда здоровью или жизни людей.

Дополнительные требования к выбору печи

Так как мы предлагаем сделать все самостоятельно, а не купить готовую печь в магазине, при выборе необходимой конструкции рекомендуем обращать внимание на следующие параметры:

1. Простота эксплуатации. Процесс топки должен быть приятным и несложным занятием, с которым сможет справиться каждый член семьи.
2. Экономичность. Данный пункт особенно важен, если планируется использование только этой печи для обогрева дома на постоянной основе (в зимнее время). При этом одна единица топлива будет обеспечивать максимальную теплоотдачу.
3. Простота конструкции. Если человек, не имеющий опыта в кладке, возьмется за возведение сложной модели устройства, то могут возникнуть трудности, которые впоследствии приведут к некорректной работе печи.
4. Внешний вид. Дизайн конструкции должен радовать глаз и создавать уют в комнате, поэтому стоит уделить особое внимание качеству кирпича.
5. Присутствие водяного контура. Известно, что даже небольшая отопительная печь с вмонтированным теплообменником для нагрева теплоносителя является намного производительнее, нежели другие модели без этого устройства.

При выборе отопительной печи необходимо проконсультироваться с квалифицированным печником. Он подскажет, какую конфигурацию выбрать и на что следует обратить особое внимание.

Как изготовить своими руками

При правильном расположении печи позволяют протапливать всю площадь дома. Кирпич, нагреваясь, долго сохраняет тепло.

Материалы и инструменты

Прежде чем приступить к работе по постройке печи, необходимо подготовить инструменты:

• Ёмкости для замешивания цемента (специальные ведра объёмом от 15 л с градуировкой по внутренней стенке).
• Лопатку для приготовления раствора. Можно использовать насадку-миксер для дрели или перфоратора, так раствор получается однородным.
• Мастерок.
• Шпатель.
• Уровень.
• Молоток-киянку.
• Плоскогубцы.
• Угольник.
• Болгарку с диском для работы по камню.
• Правило или отвес.
• Рулетку.
• Шпагат.

Основание

Для кирпичной мини печи необходим фундамент. Его мощность зависит от размеров общей конструкции печи. Для простого устройства с габаритами 50*90 см в нижней части достаточно основания из бута. Минимальная глубина под фундамент составляет 50 см, а его размеры должны превышать площадь печи в основании на 10—15 см. Устройство фундамента из камня не требует опалубки.

Внимание! Если в доме есть деревянные перегородки, печь должна располагаться на безопасном расстоянии от них. От балок перекрытия и стропил верхняя часть мини печи и дымоход располагают на расстоянии 12—15 см

Бут плотно укладывают в подготовленное «корыто», скрепляя послойно цементно-песчаным раствором. На уровне пола выполняется бетонная стяжка, на которую после застывания и высыхания укладывается гидроизолирующий материал (рубероид). Строительство основания завершается укладкой двух рядов кирпича.

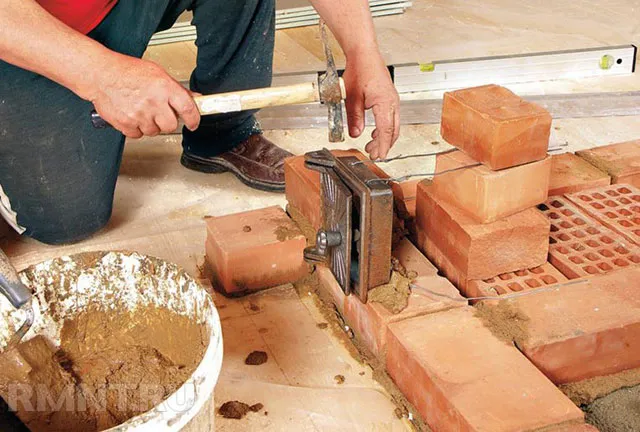

Кладка

Сооружение производится строго по чертежам выбранной модели:

1. Первый ряд выкладывается «насухо». После чего выполняются контрольные измерения на соответствие параметрам, указанным в чертеже.
2. Второй и следующие ряды контролируются относительно первого ряда. Внутреннее строение должно точно отвечать чертежам, поскольку погрешности повлекут нарушение потока воздуха. Это чревато проникновением дыма и угарного газа (продукта сгорания) в помещение.
3. Если дача имеет 2 жилых уровня и предполагается их отапливать в полной мере, кладку следует завершать на 15—20 см выше перекрытия 2 этажа. Это будет основание для отопительного выхода в помещение.

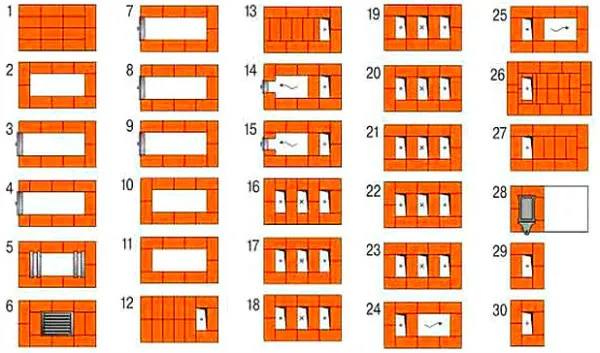

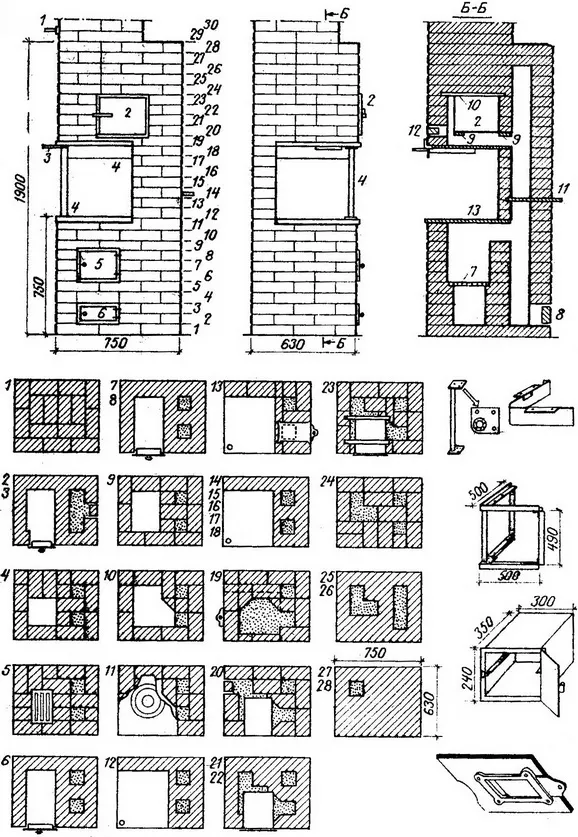

Фото 1. Вариант порядовки отопительной печи из кирпича. Сдержит 30 рядов для кладки.

1. Дымовую трубу и дымоход с заслонкой монтируют на уровне 2 этажа. Установка требует осторожности и наличия надёжной лестницы. Отверстие под конструкцию вырезается болгаркой. Дымоход либо выкладывается из кирпича, либо устанавливается труба из нержавейки.

Важно! Если от конька до трубы три метра и более, то её верхняя часть должна располагаться по линии, которая проходит от конька под углом к горизонту в 10 градусов. В противном случае печь будет дымить

Прежде чем топить прибор, нужно проверить тягу. Для этого открывают все дверцы и заслонки и оставляют в таком положении на 5—6 дней. По истечении этого времени в топку загружают небольшое количество дров так, чтобы они не соприкасались со стенками, и протапливают в течение 2—3 часов. Процедуру повторяют ещё несколько дней, чтобы печь просохла полностью при медленном тепле. Использование сразу на всю мощность может привести к растрескиванию кладки.

Основные конструкции и варианты дровяных устройств

Оптимальная конструкция — мини печь И.В. Кузнецова ОИК (модификации). Сооружение, имеющее в основании 2*2 или 2*3 кирпича, состоящее из топливного отсека и верхнего колпака, может устанавливаться без фундамента в любом помещении.

Возможные сложности при изготовлении

При возведении печи очень редко появляются сложности и непонятные моменты. Довольно много вопросов возникает у начинающих печников на подготовительном этапе, во время составления чертежа изделия.

Для адекватной теплоотдачи обязательно учитывается высота потолка, но потолки в каждом доме различны, поэтому при работе с предварительным чертежом постройки И.В. Кузнецов предложил такую схему расчета: на 1 кв. м. при теплой погоде выделяется 0.5 кВт, а при морозах — 0.76 кВт. Берется в расчет материал, из которого изготовлена топка. Стальные листы быстро выгорают, для долговечного пользования лучше приобрести материал из чугуна.

При покупке материала тоже возникает немало вопросов. Существуют специальные формулы, которые позволяют посчитать количество кирпичей в ряду. Но к сожалению, погрешность в них составляет целых 15%, поэтому проще посчитать кирпич одного ряда вручную и умножить на количество рядов.

Покупка или кладка своими руками какую печь выбрать

В прошлом веке установка в доме отопительной печи прочно ассоциировалась с каменной или кирпичной кладкой. Современные производители выпускают готовое к монтажу печное оборудование на любой вкус, в том числе и малогабаритные печи для дачи, изготовленные из чугуна и стали. Заводские приборы не требуют много времени на установку, им можно найти место даже в самом маленьком дачном домике. Кирпичные очаги от этого не стали менее популярными, их продолжают возводить в домах постоянного и временного проживания.

Печь – традиционное украшение избы

Металлические печи: бочка меда и ложка дегтя

Отопительные металлические печи имеют ряд преимуществ, среди которых:

• простота монтажа и демонтажа;
• компактные размеры;
• возможность переноса прибора в другое место;
• незначительный вес конструкции;
• герметичность корпуса;
• быстрый обогрев помещения;
• высокая безопасность и надежность.

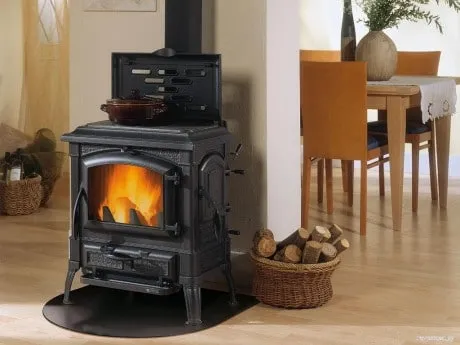

Очень интересны дачные печи с варочной поверхностью и духовкой в компактном корпусе, соизмеримым с размерами типичной кухонной плиты, где помещаются сразу все необходимые на даче приборы. Современные отопительно-варочные устройства оснащены увеличенными топками длительного горения, помогающими снизить расход топлива и использовать агрегат в роли классического камина. Стеклянные дверцы защищают от искр и чрезмерного жара, позволяя близко подходить к плите.

Специально для бань разработаны металлические печи-каменки, за полчаса разогревающие парную. При желании стальную каменку можно обложить кирпичом, повысив тем самым теплоотдачу и безопасность.

Если сравнивать металлические очаги с кирпичными печами, то к недостаткам изделий из чугуна и стали стоит отнести:

• опасность ожогов, случающихся от прикосновений к раскаленному металлу;
• незначительный период работы – в среднем до 20 лет;
• быстрое остывание и необходимость в повторных топках;
• сухость воздуха.

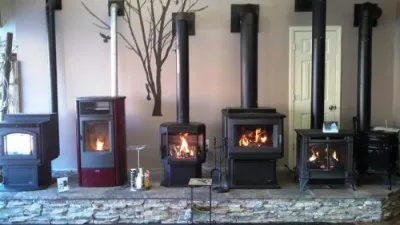

Обзор рынка: популярные модели печей

Металлические дачные очаги можно разделить на несколько групп: отопительные, отопительно-варочные, печи-камины. Самая маленькая из них – буржуйка, а наиболее функциональные устройства способны греть воду для бытовых нужд и работать в качестве котла для водяного отопления. По фотографиям несложно понять, как выглядят популярные агрегаты и чем они отличаются.

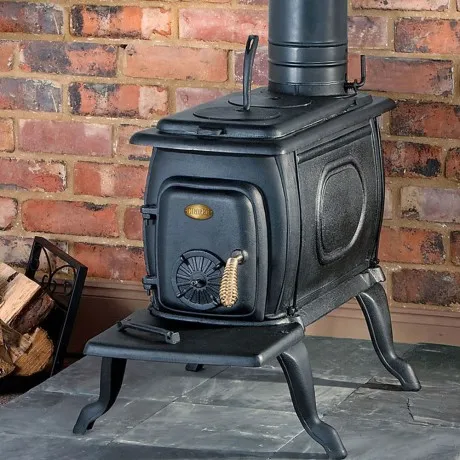

Стильная буржуйка в современном исполнении

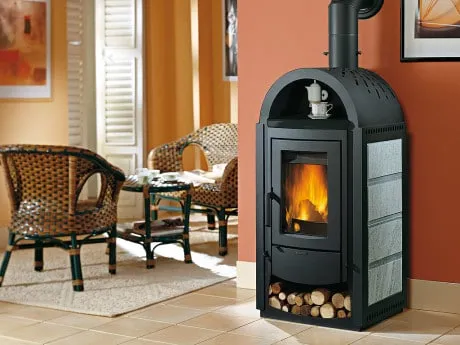

Печь-камин длительного горения

Отопительно-варочная модель с каминной топкой

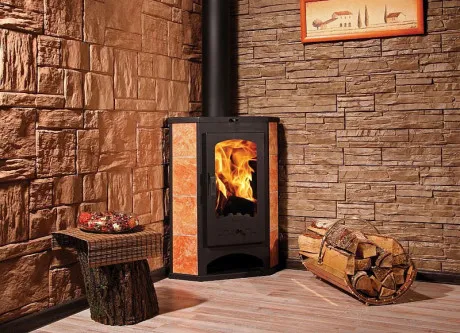

Угловая печь-камин

Кирпичные очаги: достоинства и сложности

Даже самая компактная печь для дачи из кирпича требует прочного фундамента, а значит, к ее строительству придется серьезно и основательно готовиться. Кладка кирпича – процесс несложный, но в случае с печным оборудованием мало уметь аккуратно укладывать ряды. При работе следует учитывать правила безопасности и четко следовать схемам.

Устройство кирпичной печи со схемой кладки

У кирпичной печи много преимуществ: она служит несколько десятков лет, аккумулирует тепло и медленно отдает его после окончания топки, не сушит воздух и не наполняет комнату неприятными запахами. При этом кирпичные стены не раскаляются так сильно, как металл и значительно реже становятся причиной травм.

Для отопления небольшого дачного домика рекомендуется обратить внимание на «голландку», она представляет собой компактную конструкцию с несколькими последовательно соединенными вертикальными каналами. Если планируется не только отапливать домик, но и готовить еду, лучше выбрать миниатюрную «шведку», над топкой которой предусмотрена варочная плита

Кирпичная «шведка» с варочной плитой

Варианты небольших кирпичных печей

Русская печь с двумя дымовыми каналами или печка-трубка

Такой вариант конструкции совмещает в себе жарочную панель и источник тепла. Когда необходимо только лишь приготовить еду, нет необходимости протапливать всю поверхность печки. За счёт наличия прямого дымохода, жар от сгорания дров при варке пищи уходит напрямую в дымоход, не нагревая всю конструкцию. Это отличный вариант для дачи, где печь является источником тепла и плитой для готовки еды. В качестве жарочной панели можно использовать чугунную плиту на несколько конфорок или встроить покупную духовую камеру.

Возводить русскую печь желательно в центральной части дома, что бы доступ к топке и варочной панели был со стороны кухни, а теплая стена печки с лежаком располагалась в жилой части строения.

Печь-ракета

Печь-ракета не самый распространенный вариант в наших широтах. Принцип её работы заключается в отсутствия камеры сгорания, и вторичного догорания продуктов горения в утепленном дымоотводе. Такой источник тепла наиболее эффективен при протапливании небольших помещений. К тому же, данная система не требует много дров. Существуют конструкции с лежаком и щитом для приготовления пищи. Для возведения печи ракеты не надо большого умения в кладке, а в качестве строительных материалов можно использовать подручные средства: металлические вёдра, глину, опилки, битый кирпич и бутовый камень.

Повышаем КПД

Для того что бы повысить КПД металлического котла на даче или в бане, к ней можно пристроить кирпичный щит-дымоход. Продукты горения, проходя по системе дымовых каналов, обеспечат нагрев кирпича. А тот, за счет высокой теплоемкости, будет нагревать помещение после сгорания дров в буржуйке. Такая конструкция проста в строительстве и достаточно эффективна. Кирпичный щит может иметь два варианта дымохода: колпаковый и канальный. В случае канального дымоотвода, древесные газы, проходя по системе соединяющихся вертикальных каналов, отдают тепло в помещение. При колпаковом устройстве, продукты горения по мере остывания под сводом колпака, попадают в вертикальный дымоход и выводятся наружу.

10 основных правил по кладке дачной печи

1. Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.

2. Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.

   Выбор места для строительства

   Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.

3. Во время кладки следите за толщиной шва. Он должен быть 5 мм.

   Швы делаем тонкими

4. Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.

5. Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.

   Натяните отвесы по углам

6. Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
7. Фундамент под печь выполняется отдельно от основного.
8. На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
9. Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
10. Каждый ряд начинайте вести с угла.

Рекомендации по использованию

В уходе печь нетребовательна. Чтобы избежать нежелательных последствий, необходимо соблюдать :

• нельзя топить одновременно два топливника. При этом поддувальные и топочные дверки неиспользуемого топливника нужно плотно закрыть;
• нельзя для растопки использовать горючие жидкости – бензин или керосин;
• держите заслонку печки закрытой. Если есть необходимость ее открыть, то сначала нужно открыть задвижку вентиляционного канала;
• следите за количеством золы. Своевременно убирайте ее, иначе экономии топлива не будет, ведь она будет поглощать тепло, и обогрев комнат ухудшится. Делать такую процедуру лучше не реже двух раз в неделю;
• нужно дать топливу хорошо разогреться в течение десяти минут, и лишь затем начинать готовить пищу в печи;
• для растопки не очень практично использовать бумагу – она быстро сгорает. Лучше положите в печь щепки или березовую кору;

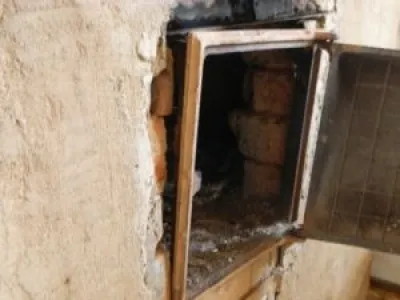

• периодически проверяйте, нет ли щелей в вашей печке. Если обнаружили таковые – их надо заделать. Если повреждения существенные, то придется сделать основательный ремонт. Явным показателем неполадок является снижение температуры обогрева, которую выдает печь. Стало холоднее дома – осмотрите печь;
• ремонт предпочтительно делать в теплое время года, когда печь не используется для обогрева;
• перед сжиганием горючего нужно закрыть дверки поддувал и топливников;
• нужно своевременно чистить дымоход;
• начинать топить печку лучше днем, тогда к вечеру прогреется все помещение;
• предпочтительно, чтобы топливо было сухим. А для того чтобы оно не подвергалось воздействию влаги и воды и не отсыревало, храните его в специально выделенном месте. Оно должно быть сухим и закрытым;
• желательно, чтобы поленья были примерно одной толщины и длины. Это нужно потому, что тонкие сгорают слишком быстро, а толстые – наоборот. Дом таким образом не будет прогрет достаточно хорошо;
• складывайте поленья не хаотично, а в определенном порядке. В первую очередь подгребите угли кочергой ближе к дверце. Поперек туда положите полено. Затем косо укладываются более тонкие дрова, а на них – дрова потолще.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

Печь для дачи

По своему назначению, печи делятся на следующие виды:

• отопительные;
• варочные;
• многофункциональные;
• комбинированные.

1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

   Печь с варочной поверхностью

   В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

• топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
• зольника, где собирается пепел;
• дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 600С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 600.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

   Варочная печь

   Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

• топочной камеры;
• дымохода;
• зольника;
• варочной поверхности;
• духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Как сложить кирпичную печь для отопления дачи

Печи-буржуйки из чугуна все еще популярны в деле отопления дачных домиков.

Они очень быстро нагреваются, что понятное дело для дачи большой плюс, ведь живем то мы на ней не постоянно.

Но в этом же заключается и их главный минус: остывают такие печки также быстро, как и нагреваются, поэтому для дачного дома, который плохо утеплен они не подходят, ведь их приходится топить круглые сутки, чтобы поддерживать комфортную температуру.

Еще один минус таких печей заключается в том, что железные трубы таких печек очень быстро забиваются сажей, что, кстати говоря, небезопасно. Но даже эти минусы с лихвой компенсируются их дешевой стоимостью и простотой конструкции, которая позволяет смонтировать систему отопления дачного дома в центре которой такая печь своими руками даже не очень опытному мастеру.

В последние годы часть дачников перешла на буллерьяны и другие «продвинутые» железные агрегаты, но многие начали строить и кирпичные печи. Главное преимущество последних — большая теплоёмкость, позволяющая топить их для поддержания стабильной температуры в доме один, максимум — два раза в день. К тому же кирпичные печи менее пожароопасны (при условии соблюдения правил постройки и эксплуатации, конечно). Об одной такой замене старой железной печи на кирпичную и пойдёт речь.

Хозяйка попросила меня поставить кирпичную печь вместо двух буржуек, которые очень давно установил на даче её муж. Они явно выработали свой ресурс и перестали справляться с отоплением домика.

Когда я увидел эти печи, очень удивился, как до сих пор не сгорел дом! На первом этаже буржуйка стояла близко к стене, которая сильно нагревалась во время топки. На втором этаже была установлена ещё одна буржуйка, подсоединённая к той же трубе, прогоревшей в нескольких местах.

Мы с хозяйкой сразу пришли к общему мнению, что на месте буржуйки на первом этаже необходимо сложить топливник (так у нас называют печь без кухонной плиты) из кирпича, а стену возле печи защитить от нагрева. Буржуйку со второго этажа решили просто убрать.

Возможные сложности и проблемы

Неопытные мастера при возведении печных стен не используют каркас из деревянных брусьев и отвес, что приводит к отклонению стен от вертикали.

Если в процессе строительства обнаружился перекос стен, кладку следует разобрать и переложить.

После окончания работ и естественного просушивания мини-печь начинают протапливать малыми порциями дров.

При этом печные стены покрываются трещинами из-за того, что в отопительном сооружении идут процессы усадки. Чтобы ликвидировать трещины, разводят раствор и замазывают швы.

Неправильная заделка крепежа дверки может привести к ее смещению. Чтобы избежать перекоса дверцы, ее не оставляют открытой до полной заделки креплений в швы. Если смещение обнаружено в процессе строительства, ряды разбирают и крепежные элементы снова заделывают.

Чертеж с порядовкой

Сконструированная известным печным мастером прошлого века В. Володиным комбинированная отопительно-варочная печь-малютка, при минимально занимаемом пространстве в 0,47 м2, позволяет не только полноценно отапливать помещение в 30 м2, но и:

• Готовить пищу;
• Сушить овощи, ягоды, грибы, травы;
• Использовать для сушки одежды и обуви.

Отличительной чертой конструкции является отдельная вытяжка для варочного отделения. Запах от приготавливаемой пищи или сушащейся одежды не проникает в помещение.

Печь не очень экономична в расходовании топлива (в расчете на дрова) – 4–5 кг на одну топку. Способна сохранять тепло и поддерживать комфортную температуру в помещении 6–8 часов.

В законченном виде печь выглядит так:

Фундамент под печь и размеры топки

Перед началом работы нужно выбрать место так, чтобы стенки печи удалены от стен помещения не менее чем на 50 см. Также следует подумать о фундаменте: можно сделать обычный фундамент из песка и цемента. Для этого необходимо перемешать цемент и песок в соотношении 1:3. Песок должен быть хорошего качества, а если брать обычный песок, то его необходимо хорошо просеять. Размеры фундамента зависят от размера печи плюс по 10 см на запас с каждой стороны, а вот высота фундамента должна быть около 1 м. Стоит помнить, что такой фундамент долго сохнет.

Под мини-печь можно сделать фундамент из глины и кирпича. Для этого выкапываем яму, глубина которой должна быть не менее 5 рядов кирпичей. Затем засыпаем его глиной на высоту в пару рядов кирпичей и хорошо утрамбовываем. Затем на глину укладываем рубероид, а на него кирпичи, которые необходимо обмазывать глиной. Последний ряд кирпичей должен сровняться с уровнем пола, и его тоже необходимо накрыть рубероидом. Только после этого приступаем к изготовлению самой печи. Этот вариант фундамента предпочтителен тем, что он требует меньше затрат времени и сил, чем предыдущий вариант, а к изготовлению конструкции можно приступать сразу.

Учитывая то, что печь будет меньше, чем обычные, размеры топок для мини-печей будут меньше, но по желанию могут иметь и обычные размеры. Если топка будет маленькая, то подкладывать дрова будет неудобно, поэтому рассмотрим вариант мини-печи из кирпича своими руками с размерами топок для обычной печи.

Как же сделать печь

Чтобы правильно соорудить печь своими руками, соблюдайте такие пункты:

Печь, указанная на фото, называется кухонной. Применение ее понятно из названия — на ней готовят пищу.

1. Выберите подходящее место для вашей новой мини-печки и в то место положите полиэтиленовую пленку, рубероид, гидрозоль или же пергамин. Размер одного из этих материалов должен быть 78х53 см.
2. На подстилку (ее толщина должна составлять 1 см) требуется высыпать и разровнять сухой песок.
3. Сверху на песок укладывайте первый ряд из 12 кирпичей, которые не нужно между собой охватывать креплением. После чего требуется выровнять кирпичи в один уровень, чтобы они лежали строго по горизонтали.
4. На первый ряд кирпичей необходимо нанести глину тонким слоем, после чего можно устанавливать поддувальную дверь. Очень важно, чтобы поддувальная дверь была обернута асбестовым картоном или шнуром. Поддувальную дверцу нужно закрепить проволокой, после чего можно приступать к укладке второго ряда.
5. необходим для укладки третьего ряда мини-печи, по завершении чего нужно установить колосниковую решетку. Ее требуется вмонтировать над поддувалом, в том случае если третий ряд кирпичей уже полностью сформирован.
6. Кирпичи укладываем в четвертый ряд, но уже на ребро, а в середине дымохода нужно укладывать подставки для внутренней перегородки печи. Заднюю стенку печи укладываем кирпичами с выступом наружу и без глины — их называют вышибные кирпичи.
7. Далее требуется установить топочную дверь. Опять же, перед тем как устанавливать дверь своими руками, ее нужно обернуть асбестовым шнуром таким образом, чтобы она могла открываться снизу вверх. Закреплять ее требуется проволокой и на время зафиксировать двумя кирпичами. Первый кирпич положите сзади, а второй — на этот кирпич и сверху дверцы.
8. Плашмя нужно уложить пятый ряд кирпичей, и важно повторить контур предыдущего ряда. А вот шестой ряд необходимо класть ребром. Далее вам необходимо натереть стенки мини-печи мокрой тряпкой и приступать к седьмому ряду.
9. На седьмой ряд укладываем плашмя, для связки начиная с кирпичей в ¾ со следующими рядами. Далее ставим ребром два кирпича и начинаем делать заднюю стенку.
10. Когда будете укладывать восьмой ряд печи своими руками, то смотрите, чтобы он закрыл топочную дверь, над которой он заканчивается. Именно в восьмом ряду обязательно нужно установить над топкой скошенный кирпич, чтобы пламя в печи направлялось в центр конфорки чугунной плиты.
11. Предварительно нужно выложить слегка смоченный асбестовый шнур, чтобы все было герметично между плитой и кирпичами. Так как глина и чугун с разными коэффициентами расширения температуры, плита на глину не укладывается. Далее можно укладывать девятый ряд, но требуется незначительно его сместить, чтобы поддерживать дверцу открытой.
12. При укладке десятого ряда вам нужно сформировать дымовую трубу с расширением сзади. Для конструкции именно такой мини-печи не требуется насадная труба из кирпича, которая расширяется вверху, потому что такой вид трубы изменяет центр тяжести всей мини-печки. Схемы дымоходов существуют разные. Дымоходы бывают: прямыми, горизонтальными, вертикальными, прямоточными, противоточными, колпаковыми и комбинированными. Схема данной печки предусматривает прямой дымоход.
13. При укладке одиннадцатого ряда вставляем задвижку и уплотняем его асбестовым шнуром, который обмазывают глиной.
14. Таким образом, дымовая труба будет стыкаться с металлической. В случае если дымовая труба уйдет в сторону, перекрывайте ее тремя рядами кирпичей.
15. Дальше нужно вынуть кирпичи из четвертого ряда и прочистить дымоход от скопившейся там во время строительства грязи.
16. побелка печи. Требуется защитить пленкой металлическую часть и стены печи. Чтобы печка не желтела, надо добавить в раствор молоко и синьку в небольшом количестве. Важно тщательно пробелить каждый кусочек печки, а особенно стыки чугунной поверхности и кирпичей.
17. Нужно хорошо закрыть щели между полом и первым рядом выложенных кирпичей с той целью, чтобы песок, который вы высыпали под кирпич, не просыпался.
18. Дальше требуется по окантовке печи прибить плинтус, который защитит конструкцию от высыпания песка. Плинтус надо прибивать плотно и вровень, чтобы не было щелей. Благодаря этому мини печь будет иметь отличный вид.
19. После того как вы протопите первый раз печь бумагой и щепой, оставьте на несколько дней открытыми все конфорки и двери, чтобы она хорошо просохла. Такая мини-печка будет выдерживать достаточно высокие перепады температуры и послужит вам долгие годы.

Чугунные печи изготавливаются на заводе способом литья. Они тяжёлые и хрупкие.

Такие конструкции целесообразно устанавливать, если дача требует обогрева весь холодный период.

В качестве временного отопительного элемента и для приготовления еды применяют металлические печи.

Используют разные виды металлов:

• Сталь толщиной от 4 мм и больше. При использовании топлива с высокой теплоотдачей стальная печь выгорает в течение 2—3 месяцев. Прибор легко собирается с помощью сварки по выбранным эскизам.
• Жаростойкая сталь. Применяются листы толщиной от 1,5 до 3 мм. Мини печи из такого материала служат более 20 лет. Самостоятельная работа с жаропрочной сталью без спецоборудования невозможна, поскольку под влиянием обычной сварки материал теряет свойства, становится неустойчивым к температурным воздействиям.

Некоторые правила изготовления печи

Чтобы печь получилась хорошей и прослужила долго, перед ее строительством учтите:

1. материалы, которые вы используете, обязательно должны быть качественные. Скупясь на добротные компоненты, вы рискуете обеспечить себя продолжительными и частыми ремонтами;
2. все же лучше воспользуйтесь инструкцией по изготовлению печи. Опыт мастера убережет от ошибок и лишних трат при строительстве;
3. первое время после строительства будьте особенно внимательны – вы могли не уследить за чем-то во время работ. Другие неполадки могут выявиться только во время эксплуатации;
4. соблюдайте технику безопасности. Во время строительства можно получить травму. Будьте внимательны и не рискуйте.

В целом печь достаточно безопасна для дома и его жителей. Практически исключены самовозгорания от искры или выпавших углей, даже если пользоваться печкой неправильно. А справиться с растопкой сможет даже новичок – печь очень просто устроена.

Строительные материалы для мини печи

Предварительно нужно заготовить глину. Для этого её заливают водой и оставляют так примерно на сутки. Можно процесс и ускорить, для этого тщательно вымешивать её каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также предварительно нужно просеять.

Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:

• 20 литров раствора;
• 60 штук печного красного кирпича;
• 38-40 штук шамотного кирпича;
• дверка топки;
• дверка поддувальная;
• колосниковая решётка;
• варочная панель;
• задвижка дымохода.

Дверки, решётка и варочная панель должны быть чугунными.

Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создаёт угольное топливо, со временем разрушится.

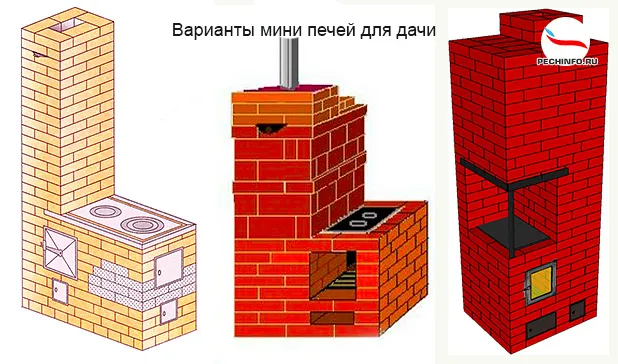

Варианты конструкции

Применяются на дачах, различаются особенностями конструкции:

1. Камерный тип печи состоит из двух отсеков: топки и камеры дожига. В первом происходит горение топлива, продукты которого под воздействием естественной циркуляции поступают в камеру, где окончательно сгорают с выделением тепла.
2. Канальный тип печи — более сложная конструкция. Внутри основной камеры устанавливаются перегородки, образующие каналы, по которым продукты сгорания, двигаясь к дымоходу, постепенно передают тепло стенкам печи, обогревая помещение.

Фото 2. Схема канальной мини печи из кирпича. Вид спереди и сбоку, устройство имеет систему каналов, по которым двигаются продукты сгорания.

1. Печь колпаковая. Устроена таким образом, что газы поднимаются к своду, а догорая, опускаются. Можно добиться 70% КПД.

Справка. Металлические мини печи легко смастерить своими руками. Для этого используют отработанные баллоны, бочки и другие изделия из металла высокой марки. Но у таких материалов есть существенный недостаток: они быстро отдают тепло и охлаждаются.

Достоинства печи из кирпича

Почему кирпичная печь остается конкурентоспособной, возводится все больше, так много достоинств?

Казалось бы, сегодня существует множество альтернатив для отопления, которые значительно удобнее в эксплуатации, а по сообщениям производителей, имеют больший КПД (коэффициент полезного действия). Но почему кирпичные до сих пор востребованы в некоторых районах или зданиях. Одна из причин — печка из кирпича «дышит».

Это означает, что при прогревании печи происходит выделение влаги из основания конструкции. При остывании, влага впитывается обратно. Благодаря этому, она удерживает нормальный показатель точки росы в помещении. Именно этот показатель указывает на то, что «в доме поддерживается уютная атмосфера».

Способность кирпичной печи «дышать» не только положительно сказывается на здоровье человека, но и позволят ощутить комфорт даже не бытовом уровне. При теплотехническом расчете дома, показатели температуры в отопительный сезон устанавливаются в пределах 18-20 по Цельсию. Влажность воздуха при этом должна быть оптимальной для здоровья. Печь для дома обеспечивает оптимальную влажность воздуха, при температуре прогрева около 16 градусов по Цельсию. При такой температуре, человек не чувствует дискомфорта, одежда, постельное белье остаются сухими. При этом, в панельных домах, при использовании централизованного водяного отопления, даже при температуре 18 градусов по Цельсию, может ощущаться чрезмерная влажность воздуха.

Для водяного отопления оптимальным разбросом температур будет 20-23 по Цельсию. А для электроотопления с инфракрасными излучателями температура должна быть еще выше (т.к. они сильно высушивают воздух). Получается, что кирпичная печь с показателем КПД около 50%, будет выгоднее, с точки зрения экономии, чем современные системы, с показателями в 60-80%. Таким образом, экономия будет более значительной, ведь потеря домом тепла зависит от разницы температур внутри и снаружи помещения.

Миниатюрная печь из банки

Этот вариант печи прекрасно подойдет любителям отдохнуть на природе. Готовое изделие имеет минимальный вес и занимает очень мало место в походном рюкзаке. При всей простоте конструкции печка из банки является очень удобной и производительной – литр воды можно будет вскипятить, затратив на это несколько небольших сухих веток.

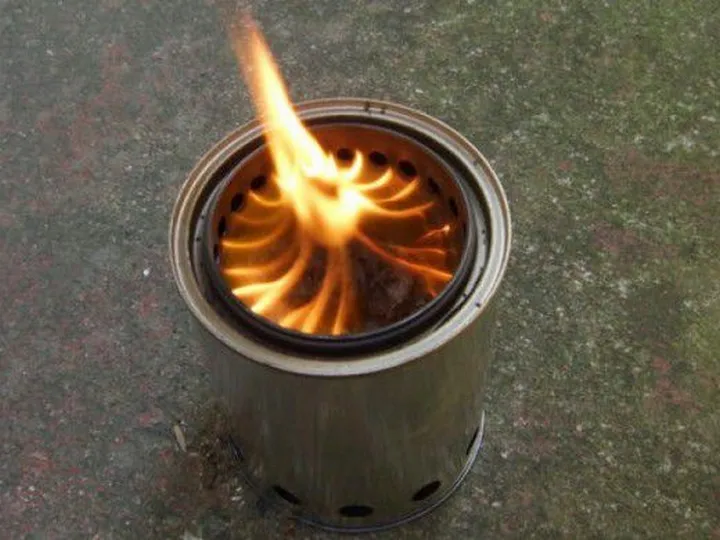

Миниатюрная печь из банки

При этом подобная самодельная печь может работать не только на ветках, но и на листьях, шишках и даже сене. Голодными вы точно не останетесь!

Первый этап – подготовка компонентов

Заранее подготовьте три жестяные банки различного размера. Прекрасно подойдут емкости от консервов. Из самой большой банки вы сделаете корпус печи, среднюю по размерам банку поместите в корпус, а из маленькой емкости изготовите импровизированную конфорку.

Жестяные банки

Дополнительно подготовьте ножницы, брусок, электродрель и фломастер.

Деревянный брусок

Второй этап – изготовление шаблона

Упомянутый деревянный брусок поможет вам правильно изготовить мини печь. Его вы будете использовать в качестве шаблона для создания отверстий и выполнения прочих мероприятий.

Первый шаг. Вставьте деревянный брусок вертикально в самую большую банку и приблизительно на уровне крышки наметьте на древесине пару линий на расстоянии порядка 8 мм.

Вставьте деревянный брусок вертикально в самую большую банку и приблизительно на уровне крышки наметьте на древесине пару линий на расстоянии порядка 8 мм

Второй шаг. Выпилите по разметке прямоугольную выемку такого размера, чтобы в нее мог свободно входить верхний край емкости.

Вставьте брусок в банку и очертите маркером две линии примерно на уровне крышки

Сверлим выемку по разметке

Третий шаг. Установите брусок так, чтобы банка устойчиво на него опиралась, а верхняя кромка большой банки, при этом, держалась в подготовленном ранее углублении в бруске.

Надеваем банку на брусок

Третий этап – подготовка большой банки

Первый шаг. Нанесите линию над нижним краем самой большой банки. Эта линия будет выполнять функцию разметки для создания вентиляционных отверстий. Линию можно нанести обыкновенным фломастером.

Делаем разметку

Второй шаг. Просверлите отверстия по линии разметки. Оптимальное количество отверстий можно подобрать только опытным путем. Избыточная вентиляция приведет к слишком быстрому сгоранию топлива, а при недостаточной тяге печь попросту не сможет нормально работать.

Делаем отверстия

Поэтому сделайте для начала небольшое количество отверстий, а затем при необходимости досверлите их после первичных испытаний печи.

Четвертый этап – подготовка средней банки

Со второй банкой сделайте то же самое, что и с первой, с единственным отличием – вентиляционные отверстия должны находиться под верхней гранью, а не над днищем.

Под верхней гранью средней банки сверлим отверстия

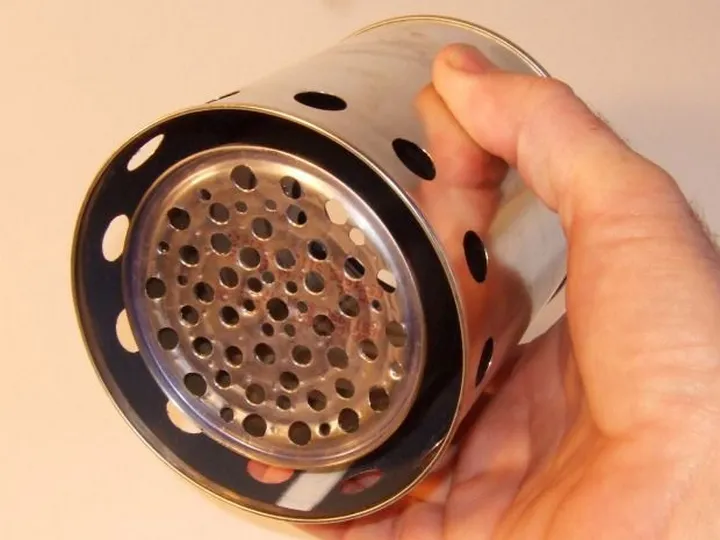

В дне емкости среднего размера просверлите множество отверстий. Размер и количество этих отверстий подбирайте так, чтобы в будущем загруженное топливо не вываливались. В результате днище банки станет похоже на сито.

Просверливаем донышко средней банки

Пятый этап – сборка печки

Вставьте банку среднего размера в самую большую емкость. Сопряжение должно быть достаточно жестким, но не плотным – между стенками двух банок обязательно необходим небольшой промежуток для циркуляции воздуха.

Вставляем среднюю банку в большую

Шестой этап – изготовление конфорки

Для создания конфорки используйте самую маленькую жестяную банку.

Отрезаем половинку маленькой банки, делаем отверстия ближе к краю, а также одно отверстие в донышке

Первый шаг. Подготовьте отверстия в боковой грани банки подобно тому, как вы это делали с предыдущими емкостями.

Второй шаг. Вырежьте дно банки при помощи ножниц для резки металла.

Третий шаг. Аккуратно выровняйте края конфорки и зачистите их с помощью напильника.

Седьмой этап – проверка печки

Складываем щепки

В среднюю банку загружаем щепки и поджигаем

Возьмите основную часть печи (среднюю емкость, вставленную в большую) и загрузите в нее горючее (шишки, щепки, листья, маленькие ветки и т.п.). По возможности загружайте в печь сухие сучки прямо с деревьев, т.к. горючее с земли может оказаться сырым.

Самая маленькая деталь — это конфорка. Ставим ее сверху

Подожгите загрузку и дайте ей разогреться. Сначала у вас может не очень хорошо получаться, но уже очень скоро вы научите разжигать печку буквально с пары спичек.

Греем еду или ставим чайник. Походная мини-печь готова

Дайте топливу интенсивно разгореться, установите на печь конфорку, а на нее – кастрюлю, чайник либо другую емкость.

Усовершенствованная модель мини-печки с наддувом

Процесс сооружения малогабаритной печи

Малогабаритная печь занимает всего 0,4 м.кв. Она выкладывается из кирпича, поставленного на ребро или плашмя. Если вы знаете основные правила постройки печи, то для ее сооружения даже не потребуется схема или предварительные расчеты.

Благодаря относительно небольшому весу мини-печи, для нее не понадобится фундамент, но для пола в таком случае должна быть использована толстая прочная доска, хорошо закрепленная на лагах.

Порядовка кладки

1. Первый этап традиционно — выбор места и подготовка его для возведения печи. Для этого необходимо уложить на поверхность кусок полиэтиленовой пленки, рубероида, гидрозоли или пергамина размером 78 на 53 сантиметра. Поверх подстилки высыпаем сухой песок (толщина слоя 1 см) и выравниваем его.

На песок производится выкладка первого кирпичного ряда (используется 12 шт.кирпичей без крепления) строго горизонтально, что можно проверить уровнем. Поверх первого ряда тонко наносим раствор глины и устанавливаем дверцу поддувала. Предварительно оберните дверцу куском асбестового картона или замотайте шнуром. Закрепите ее при помощи проволоки.

1. Укладываем второй ряд нашей печи.
2. Третий ряд выкладываем из шамотного кирпича. На него устанавливаем решетку колосников, которая будет расположена строго над поддувалом.
3. В четвертом ряду кирпичи укладываются ребром. А внутри дымохода монтируется подставка, на которую будет установлена внутренняя перегородка. При укладке задней стенки печки не используйте глину, а предусмотрите так называемые вышибные кирпичи (для этого они должны слегка выступать наружу).
4. Следующий обязательный элемент любой печи — дверца топки. Перед установкой оберните ее шнуром из асбеста. Закрепляем дверцу при помощи проволоки, используем два кирпича для временной фиксации: один сзади, второй — на первый, а поверх них установим дверцу.
5. Кирпичи в пятом ряду укладываем плашмя, повторяя контуры четвертого ряда.
6. Кирпичи шестого ряда кладем на ребро, а затем натираем стены печи сырой тряпкой.

7. Для седьмого ряда вновь кладем кирпичи плашмя. При этом, чтобы обеспечить связку этого и следующего рядов, начинать нужно с трехчетвертки. Затем поставьте на ребро два кирпича и приступайте к сооружению задней стенки.
   Схема порядовки малогабаритной печи

8. При кладке восьмого ряда имейте в виду, что именно он закроет топочную дверцу. Чтоб направить пламя из печки в середину конфорки варочной плитки, установите поверх топки кирпич немного скошенно. Для обеспечения герметичности соединения плиты и кирпичей, выложите немного намоченный шнур из асбеста.

   Коэффициенты расширения температур глины и чугуна значительно разнятся, поэтому укладывать чугунную варочную поверхность поверх глины нельзя.

9. Приступаем к укладке девятого ряда, немного смещая его, чтоб дверца оставалась в открытом положении.
10. Десятый ряд кирпичей дает начало формированию дымовой трубы, которая будет постепенно расширяться по направлению назад. Конструкция подобной малогабаритной печи не позволяет установить кирпичную насадную трубу, потому что она приведет к изменению центра тяжести всей постройки.

    Лучше установить приставную или насадочную трубу, изготовленную из легкого железа. В такой печке предусматривается установка прямого дымохода.

11. В одиннадцатом ряду производим установку задвижки, которую предварительно уплотним шнуром из асбеста, обмазанным глиняным раствором. Это будет стык дымовой трубы с металлической. Если труба сдвинется в сторону, сделайте перекрытие из трех рядов кирпича.
12. После этого произведите выемку вышибных кирпичей и прочистите дымоход от скопившихся отходов строительства.
13. Побелите печь. Только не забудьте добавить в раствор для побелки немного молока и синьки. Это предотвратит возможное пожелтение печи в будущем.
14. Окантовка низа печки плинтусом поможет избежать высыпания песка, который находится под кирпичами. Прибивайте плинтус ровно и вплотную, избегайте просветов. Это придаст мини-печи аккуратный внешний вид.
15. На первый раз протопите печь щепками и бумагой во избежание трещин от резкого перепада температур. А чтобы хорошо ее просушить, оставьте открытыми дверцы на неделю-две.

Наша мини-печь впоследствии выдержит значительные перепады температур, прослужит долго, привнесет в дом уют и тепло. А чтобы возвести ее, не нужно платить высокую цену профессиональным работникам. Конструкция ее настолько проста, что вы прекрасно справитесь самостоятельно.

Маленькие печи занимают небольшую площадь, размеры их оснований колеблются от 50 до 70 сантиметров в ширину и до 65—100 см в длину. Высота отопительного сооружения составляет от 1,5 до 2,3 метров. В печь встраивается варочный настил, духовой шкаф, водогрейный бак. Печниками также разработаны приборы, предназначенные только для отопления дома.

Небольшая отопительная конструкция

Это самое простое отопительное сооружение. Разберем модель следующих размеров:

• ширина основания — 51 см;
• длина основания (глубина) — 89 см;
• высота — 238 см.

Мини-печку устанавливают в середине кухни или у стены. Оптимальная площадь обогрева — 20—35 метров. Вокруг печи возводят межкомнатные перегородки, что позволяет нагревать и кухню, и смежное помещение.

Внутри устройства находятся:

• топочная камера;
• поддувало;
• дымовые каналы, ведущие в дымоход.

Топочная дверца мини-печки (чугунная или стеклянная) выбирается в зависимости от эстетических предпочтений хозяев дома. Дверца из жаростойкого стекла, через которую видно, как горят дрова, придает конструкции сходство с камином. В средней и верхней части печи устанавливают две дымовые задвижки. Для прочистки каналов есть одна дверца. Для возведения этой модели прибора потребуются:

• 260 штук кирпича керамического;
• 130 штук шамотного кирпича;
• колосник (40х23 см);
• топочная (30х20 см) и поддувальная (20х14 см) дверки;
• 2 дверцы для прочистных отверстий (20х40 см);
• металлический предтопочный лист (50х70 см);
• два листа рубероида размером 60х100 мм;
• песок и глина (или готовая глиняно-песчаная смесь для кладки), глиняно-шамотная смесь.

Справка. Кладочный раствор увеличивает объем прибора на толщину швов.

Основание и верхняя часть мини-печи выкладывается керамическим кирпичом на глиняно-песчаном растворе. Топку кладут из шамотного кирпича на глиняно-шамотную смесь.

На длинной стороне основания умещается три с половиной кирпича, на короткой — 2 стандартных кирпича длиной 25 см. В высоту кладка состоит из 35 рядов.

Маленькая отопительно-варочная печка

Это модель мини-печи для отопления и приготовления еды — удобное и очень компактное сооружение. Оптимальная площадь обогреваемого помещения при минусовых температурах — 20—25 квадратных метров.

Устройство имеет следующие размеры:

• длина основания (глубина) — 64 см;
• ширина основания — 51 см;
• высота — 215 см.

Конструкцию возводят на кухне. В прибор входят:

• поддувало;
• топочная камера;
• дымовые каналы, ведущие в дымоход;
• варочный настил;
• ниша для духового шкафа.

Варочный настил из чугуна имеет отверстие, закрывающееся диском и кругом. В продаже есть и сплошные настилы. В нише для духовой камеры располагают металлическую духовку или водогрейный бачок с краном. Если нишу оставляют свободной, она служит для просушки вещей. Для возведения печки понадобится:

• 222 штуки керамического кирпича;
• колосник (40х25 см);
• дверца для топки (20х20 см);
• дверца для поддувала (14х14 см);
• варочный настил (35х38 см);
• металлический духовой шкаф или водогрейный бачок;
• железный предтопочный лист (50х70 см);
• две дверцы для прочистных отверстий (20х14 см);
• две задвижки;
• кусок плоского шифера;
• уголок стальной;
• глина, песок или готовая глиняно-песчаная смесь для кладки.

Список главных достоинств

Основное преимущество голландской дачной печи заключается в простоте конструкции, поэтому ее можно сложить из кирпича самостоятельно. В связи с этим конечная цена сооружения получается невысокой. Чтобы самостоятельно изготовить подобную систему обогрева, достаточно ознакомиться с ее особенностями и способами кладки.

Перечисление остальных преимуществ

• Высокая функциональность подразумевает возможность использовать конструкцию не только для отопления, но и для выполнения других действий, например, для приготовления пищи.
• Небольшие размеры позволяют вмещать сооружения практически в любые строения. При необходимости вполне реально довести габариты обогревающей системы до 50×50 см.
• Малогабаритная печь из кирпича для дачи, сделанная по голландской технологии, прогревается достаточно быстро, а остывает очень медленно. При временном проживании это неоценимое достоинство.
• Хорошая тепловая отдача дает возможность обогревать помещения даже с большой площадью. Общая квадратура отапливаемого объекта вполне может достигать 60 кв. м.
• При эксплуатации нет необходимости осуществлять регулярную топку и производить предварительный прогрев после простоя. Использовать по назначению конструкцию можно сразу же.
• Относительно малый вес предоставляет возможность устанавливать такие системы на многих типах перекрытий. Низкая масса объясняется в первую очередь низким расходом основного материала.

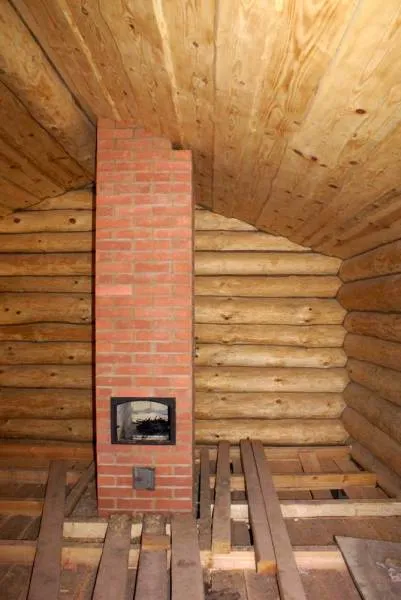

Готовая конструкция в бревенчатом строении.

Примечание! При использовании дешевого топлива с повышенным выделением золы в дымоходе остается много сажи, поэтому в процессе эксплуатации требуется довольно частая чистка.

Место для печи в доме

От места установки печи будет зависеть ее эффективная работа. Лучшим расположением будет пересечение всех стен в доме. При не большей площади, можно будет эффективно обогреть все пространство. Чем ближе будет находиться печь к выходу, тем лучше. Нагреты воздух будет препятствовать попаданью холодного воздуха с наружи. К тому же, в таком случае будет проще доставлять топливо для топки.

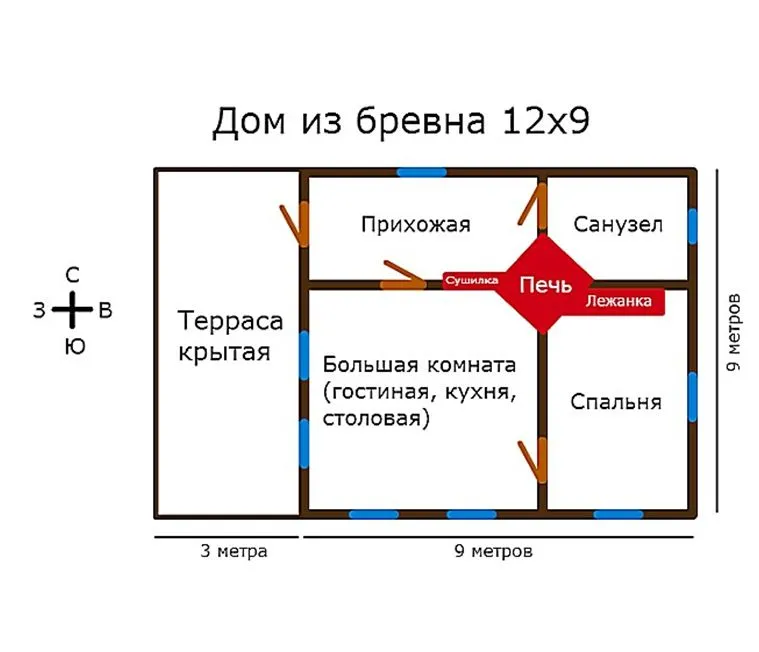

Пример:

Факторы, которые нужно учитывать:

• Конструкция должна быть установлена так, чтобы можно было добраться до всех боковых частей. Это нужно, для правильной эксплуатации и возможности полноценной чистки.
• Печь не должна быть часть общего фундамента дома, так как ее фундамент будет испытывать совершенно другие типа нагрузок.
• Расположение должно быть таким, чтобы труба дымохода не упиралась в балки перекрытия. Это нужно рассчитать при строительстве дома или же при укладке фундамента к печи.
• Перед дверцей топочной части должен находится напольный настил, выдерживающий возгорания. (лист металла или керамическая плитка), для предотвращения случайных возгораний.

Выбор места

Прежде чем вплотную приступить к строительству, стоит определиться, где будет располагаться печь. Если имеется только один небольшой свободный участок в доме, с этим уже ничего не поделать. Но для получения максимальной теплоотдачи рекомендуется размещать печь в центральной части дома или комнаты. Таким образом, ни одна из ее элементов не будет касаться уличной стены, соответственно, теплый воздух не выйдет наружу. Помимо этого, при соседстве с несущей конструкцией могут возникнуть перепады температуры, что отрицательно влияет на долговечность отопительного устройства и работу дымохода.

Типы печей на дровах

Определившись с тем, на чём будет работать ваш отопительный прибор, следует решить, какими будут его основные параметры.

Современные дровяные печи принято подразделять по следующим показателям:

• Назначению:
  • Отопительные, единственной их задачей является обогрев строения;
  • Отопительно-варочные. Греют сразу несколько комнат и имеют специальные элементы конструкции (варочные панели), позволяющие готовить и разогревать пищу;
  • Печи-котлы. В них встраивается водяной контур, что позволяет использовать их в контуре водяного отопления, либо для подготовки горячей воды. разновидностями подобных конструкций являются банные печи;
  • Печь универсальная, укомплектованная отделением для сушки фруктов, коробкой водогрейной, духовым шкафом, летним дымоходом и местом подсоединения самовара.
• Материалу изготовления:
  • Металлические, с тонкими и толстыми стенками;
  • Чугунные;
  • Кирпичные;
• месту установки:
  • варианты классические, рассчитанные на установку возле стены;
  • угловые;
  • островные. Конструкция подобных печей позволяет ставить их в центре помещения;
• продолжительности горения. Этот показатель является одним из наиболее важных. По нему печи делятся на модели:
  • кратковременного (до 3 часов) горения одной закладки дров;
  • длительного (до 12 часов), что достигается за счёт системы регулировки подаваемого в топливник воздуха. Наиболее востребованными моделями являются линейки печей Бутакова и Булерьян.

Также читайте , и о том как ее сделать.

Рекомендации по использованию маленькой печки

Для того чтобы печь была полезной и экономила средства, необходимо следить за ее состоянием. Даже незначительная трещинка увеличивает потерю КПД. Для лучшего обогрева используют только сухие дрова для растопки. Обязательно закрывают вьюшку.

Капитальная чистка сажи проводится один раз — летом, зимой обходятся незначительной уборкой, но не менее 3—4 раз за сезон. Скопившаяся сажа уменьшает теплоотдачу устройства. При неисправности вьюшки, задвижек или дверцы нельзя растапливать печь, т. к. именно они контролируют тягу и помогают испариться угарному газу.

Несмотря на все нюансы в строительстве и эксплуатации мини-печи, она выступает в качестве отличного отопительного прибора, и может посоревноваться с современными гаджетами в скорости и деликатности приготовления многих блюд. Не зря наши предки считали печь душой дома и ставили конструкцию посередине избы.

Не прошло и нескольких столетий, как она вернулась к нам, только немного в другом виде. Но ее маленькие размеры не главное, ведь по функциям и чудесной атмосфере, которая создается в каждом доме, устройство очень похоже на старую добрую русскую печь.

Оцени статью:

1. 5
2. 4
3. 3
4. 2
5. 1

Будь первым!

Средняя оценка: из .
Оценили: читателей.

Какой фирмы выбрать мини печь?

Выбор мини-печи зависит от ваших конкретных потребностей, бюджета и предпочтений. Существует множество производителей мини-печей, и каждый из них предлагает различные модели с разными характеристиками. Вот несколько известных брендов, которые специализируются на производстве мини-печей:

1. Breville: Breville предлагает широкий выбор мини-печей с различными функциями, от выпекания и обжаривания до гриля и поддержания тепла. Их продукция известна своим качеством и инновационными технологиями.

2. Cuisinart: Cuisinart предлагает компактные и удобные мини-печи, которые могут выполнять множество функций, включая жарку, готовку на пару, подогрев и тосты.

3. Hamilton Beach: Этот бренд также предлагает разнообразные мини-печи с разными функциями и размерами. Они известны своей надежностью и доступной ценой.

4. KitchenAid: KitchenAid производит стильные и высококачественные мини-печи, которые могут служить не только для приготовления пищи, но и стать элементом декора на вашей кухне.

5. Panasonic: Panasonic предлагает мини-печи с разными функциями, включая микроволновые печи с грилем, конвекционные функции и даже комбинированные варианты.

6. Black+Decker: Этот бренд известен своими надежными и простыми в использовании мини-печами. Они обычно имеют разнообразные настройки для приготовления разных блюд.

7. De’Longhi: De’Longhi предлагает стильные и функциональные мини-печи с различными режимами приготовления и контролем температуры.

Перед покупкой мини-печи рекомендуется ознакомиться с отзывами пользователей, характеристиками моделей и сравнить их с вашими потребностями. Также учтите бюджет, размеры вашей кухни и функции, которые вы хотели бы видеть у мини-печи.
