Навес выполняет функцию защиты крыльца и автомобильной парковки от неблагоприятного воздействия яркого солнца и атмосферных осадков. Кроме того, данная конструкция также выступает как декоративный элемент, органично вписывающийся в облик приусадебного участка.
Область применения и общее устройство
Навес сооружается для защиты от неблагоприятных погодных условий небольшого участка, будь то крыльцо, место где хранятся какие-либо вещи или парковка для автомобиля.
Навес, изготовленный из профильных труб, чаще всего представляет собой легковесный каркас с настеленной и прикрученной саморезами кровлей, изготовленной из поликарбоната.

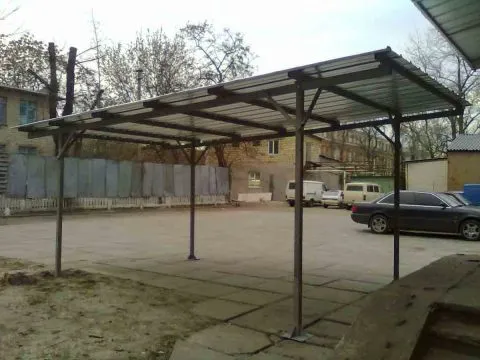

Навес для автомобиля из профильной трубы довольно простая конструкция
Проектирование навеса из профильной трубы
Прежде всего нужно определиться с назначением навеса, будет это просто козырёк над крыльцом или же навес над парковкой авто. При составлении проекта необходимо учесть:
- Размер. Это зависит от цели строительства навеса и той площади, которую он призван защищать.
- Кровельный материал. Его толщина влияет на нагруженность силовых элементов каркаса, а значит, и на выбор опор.
- Количество сезонных осадков и силу ветра. Это влияет на выбор материала для опорных элементов и кровли.
- Тип крепления козырька к дому.
Для установки козырька, требующего крепление к дому, нужно получать разрешение.
Необходимый инструмент
Для выполнения работ по изготовлению навеса понадобится следующий инструмент:
- сварочный аппарат для дуговой или полуавтоматической сварки, электроды универсальные;
- болгарка с отрезным и шлифовочным дисками;
- рулетка длинной от 5 м;
- маркер;
- уровень, гидроуровень или лазерный нивелир;
- шуруповёрт, свёрла;
- гаечные ключи;
- лопата или бур.
- средства защиты глаз и рук.
Выбор материала
Для изготовления легковесного каркаса козырька отлично подойдут холоднокатаные или электросварные трубы квадратного сечения с толщиной стенок 2 мм, так как они обладают высокой прочностью на сжатие и изгиб, легко сопрягаются в местах сварных соединений. При изготовлении ферм лучше использовать трубы прямоугольного сечения. При изготовлении навеса для авто в качестве опор стоит выбирать квадратные профтрубы шириной от 5 до 10 см. Они выдерживают высокую поперечную нагрузку.
В качестве кровельного покрытия обычно используется поликарбонат (сотовый, реже монолитный) профнастил или металлочерепица.

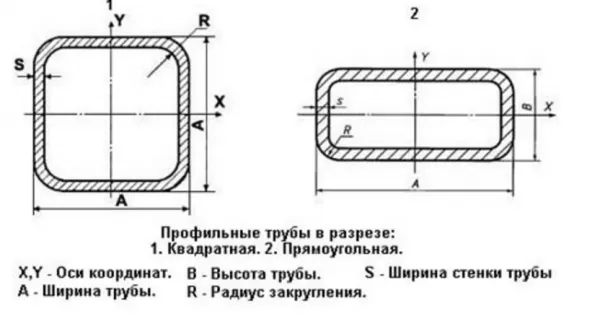

Профильные трубы квадратного и прямоугольного сечения идеально подходят для изготовления опорных элементов каркаса
Чертежи и расчёт материала
Расчёт материала, требуемого для изготовления навеса, задача нетрудная. Достаточно определиться с размерами будущего козырька, затем начертить чертёж. Основываясь на нём необходимо подсчитать общую длину профильной трубы с учётом ширины реза диска.
На эскизе необходимо указать все размеры
В случае строительства навеса для авто и места отдыха, нужно учитывать, что придётся добавлять вертикальные опоры и проводить монтаж закладных в фундаменте.

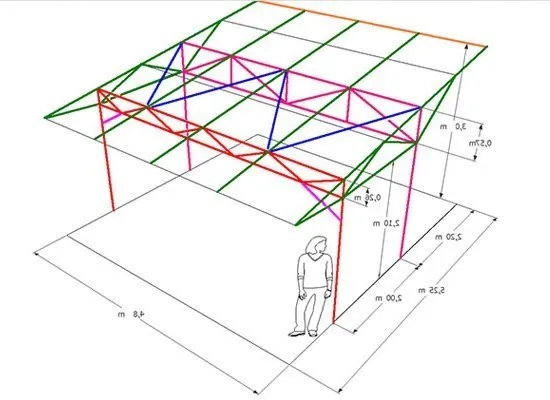

Изометрический чертёж-схема с размерами навеса для зоны отдыха поможет в будущем строительстве
Как сварить каркас своими руками
Самая простая конструкция навеса — односкатная на основе простых прогонов, так как при её изготовлении отсутствует необходимость загиба профильных труб. Они собираются с помощью ферм с параллельными поясами, закреплённых на опорах под углом.
Односкатный навес является самой простой конструкцией
Далее необходимо сделать несколько шагов:
- Сначала нужно отмерить и нарезать из профильной трубы все силовые элементы конструкции.
- Для сборки рамы надо разложить элементы на горизонтальной плоскости и по возможности закрепить струбцинами для защиты от ненужных движений. Прихватите места стыка сваркой, убедившись в соответствии размеров по чертежу, проварите стыки полностью.

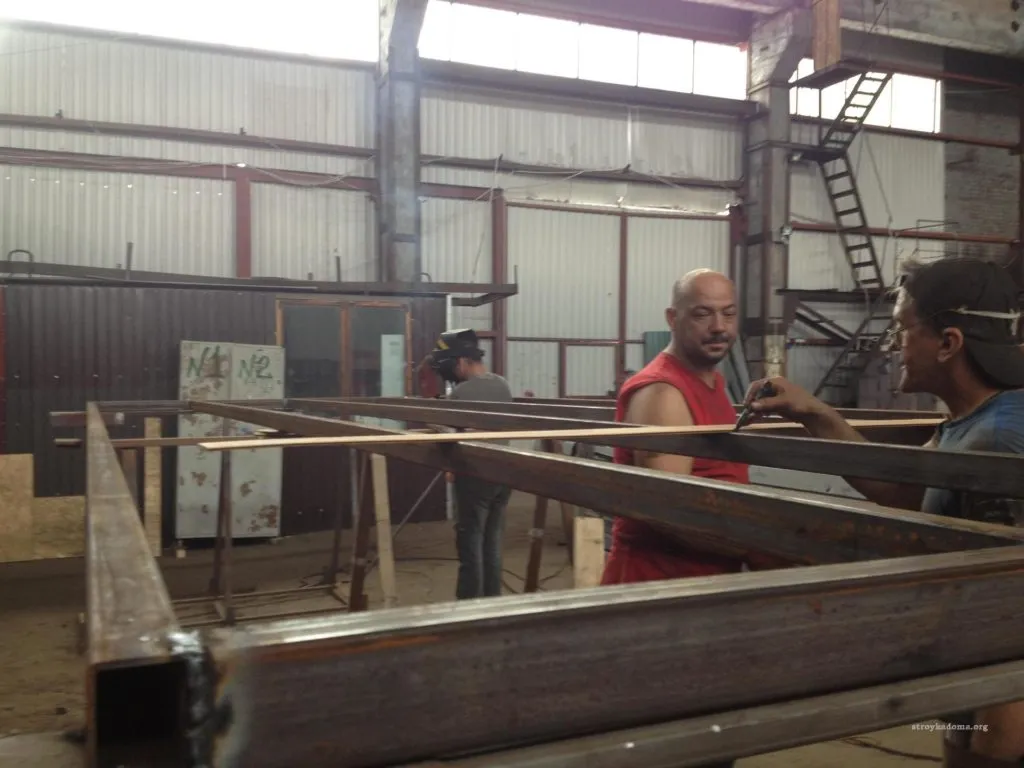

Сборка рамы проводится в несколько шагов
Изготовление ферм
Металлическая ферма — несущая конструкция с зигзагообразно расположенными силовыми элементами между поясами. Существуют различные конструкции ферм, применяемых при постройке навеса из профильной трубы.

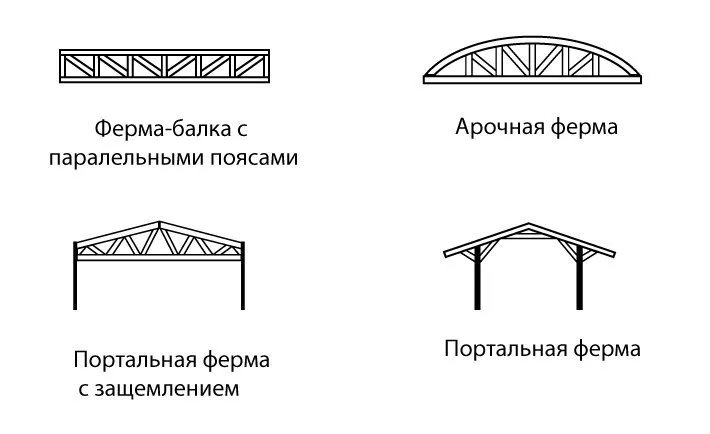

Конструкция фермы конкретного навеса может быть разной
Последовательность изготовления фермы:
- Эти элементы свариваются согласно чертежу на горизонтальной плоскости. При этом нужно прижимать их струбцинами сначала на прихватки. Затем, убедившись в правильности размеров, провариваются стыки полностью.
- Первая изготовленная ферма будет шаблоном для сварки остальных.
- После окончания работ швы нужно зачистить болгаркой, далее просверлить отверстия для крепежа кровли по верхней стороне фермы.

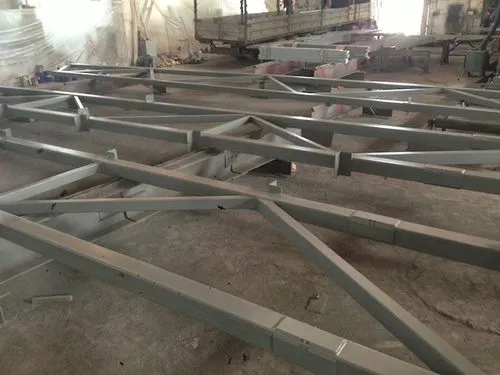

Фермы из профильной трубы делаются по шаблону
Как согнуть трубы
Для арочных ферм необходимо загибать профильные трубы. Для этого можно воспользоваться ручным или электрическим гибочным станком. Если такового нет, то можно сделать данную работу вручную, одним из нескольких способов.
Надрезка
Проводится загиб следующим образом:

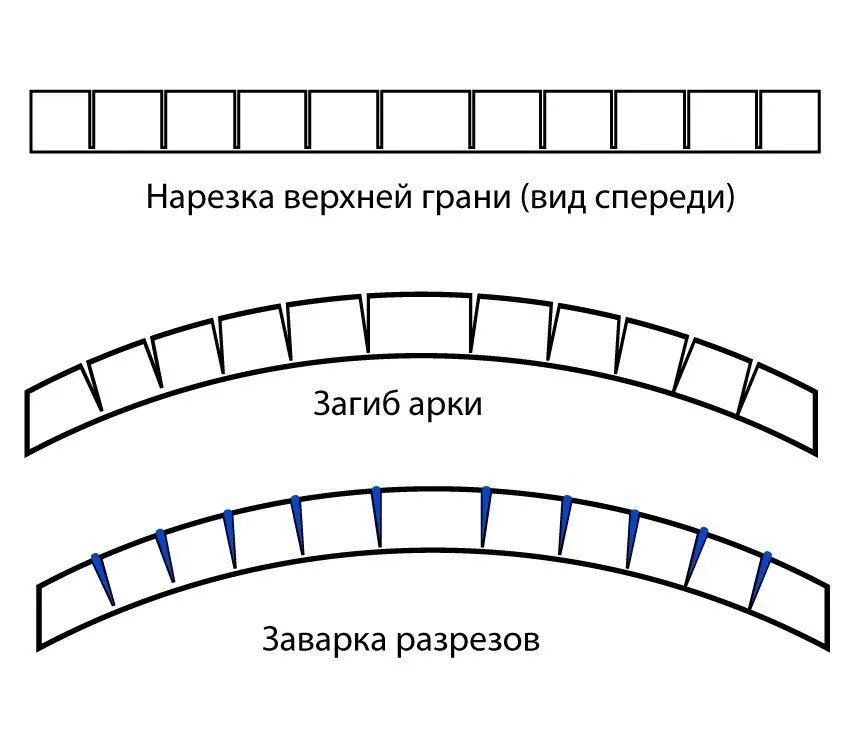

- Сначала нужно сделать надрезы болгаркой на верхней грани трубы с шагом 10–15 см (зависит от радиуса планируемой арки).
- Теперь можно сгибать трубу от середины, предварительно зажав заготовку в тисках.
- В конце необходимо заварить расширившиеся пропилы, а также зачистить швы болгаркой.
Надрезка является одним из способов загиба профильной трубы
Набивание песком
Метод, который не требует наличия специальных инструментов. Выполняется эта работа следующим образом:
- Сначала нужно заварить или забить пробкой один конец трубы.
- Теперь можно засыпать песок в полость, забить пробку с другого конца.
- Подогреть резаком, гнуть по нужному радиусу.
Видео: как согнуть трубу без трубогиба
Установка и крепление опор для навеса
Этот этап работ проводится по следующему плану:
- Сначала нужно очистить участок, наметить место установки навеса.

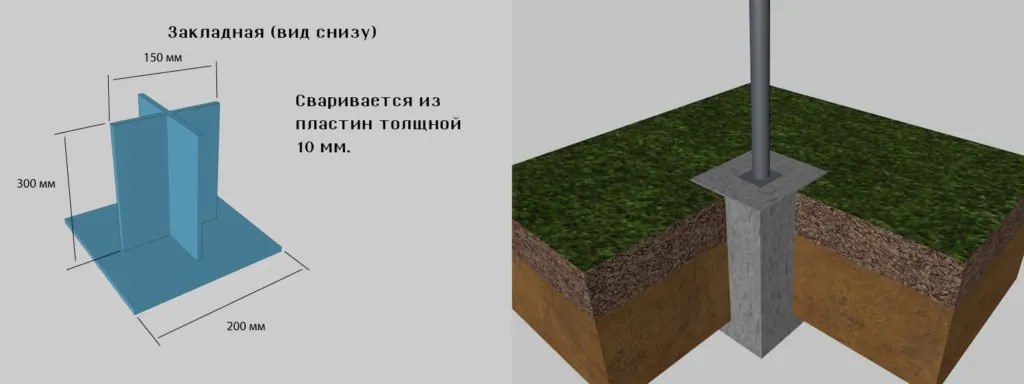

- Далее надо выкопать ямки (50*50 см, глубиной 70 см) под столбчатый фундамент.
- Теперь можно приготовить бетон, смешав цемент, песок и щебень (фракции 5–20) в пропорции 1:2:2.
- Залить его в ямки, утрамбовать, вставить закладные. Фундамент нужно оставить на 4–5 дней, прикрыв сверху полиэтиленовой плёнкой. При это каждый день его придётся поливать водой.
- Теперь можно приступать к монтажу опор. Их нужно отрезать с запасом 5–10 см, поскольку возможны небольшие неровности площадки.
- Выставлять их необходимо поочерёдно, проверяя вертикаль с помощью уровня. Теперь опоры можно приварить к закладным.
- Теперь с помощью лазерного нивелира или гидроуровня нужно найти самую низкую точку на опорах, поставить метку на нужной высоте. Её необходимо «перенести» на оставшиеся опоры. Таким образом вы добьётесь того, что все метки будут в одной горизонтальной плоскости.
- В конце опоры по меткам нужно обрезать болгаркой.
Схема поможет качественно выполнить работу
Сборка конструкции
Сборку боковых и стропильных ферм можно производить на земле, если есть кран или другое оборудование для подъёма. При их отсутствии эту работу проводят отдельно, то есть сначала крепятся боковые фермы к опорам, а затем стропильные.
Сначала фиксация происходит на нескольких точечных прихватках, после чего обязательно нужно проверить геометрию плоскостей и проварить стыки полностью.
Сборка ферм можно проводить на земле
После сборки каркас зачищается и тщательно загрунтовывается антикоррозийным составом. От качества этой обработки зависит долговечность конструкции.
Отделка и настил кровли
Красить необходимо предварительно зачищенную и прогрунтованную поверхность. Если где-то остались места со ржавчиной, рекомендуется покрыть каркас смесью преобразователя, грунтовки и краски. Использовать для этого можно флейцевую кисть.
Настил кровли
Самым распространённым материалом для кровли навесов является сотовый поликарбонат. Он отражает часть солнечных лучей, создавая при этом тень. Некоторые особенности при работе с этим материалом:
- Листы сначала примеряют на каркас, далее отмечают линии разреза для стыковки, а также места отверстий, совпадающие с просверлёнными дырками в металле.

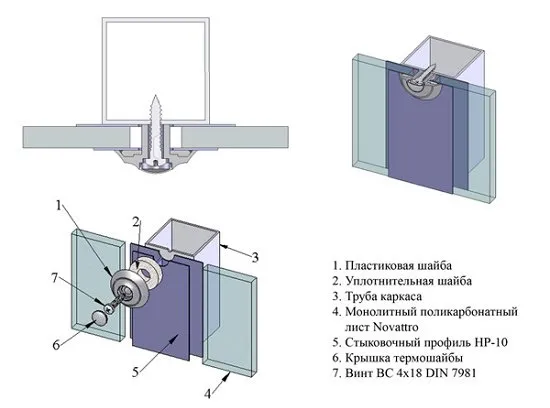

Крепёж поликарбоната проводится саморезами с термошайбами
- Первый лист укладывают по краю каркаса, оставляя на выступ 15–20 см, и фиксируют к последней ферме.
Стыковка листов поликарбоната проводится с помощью специального профиля
- Далее противоположный торец вставляют в соединительный профиль, и весь лист фиксируют саморезами с термошайбами. В таком порядке производятся дальнейшие работы.

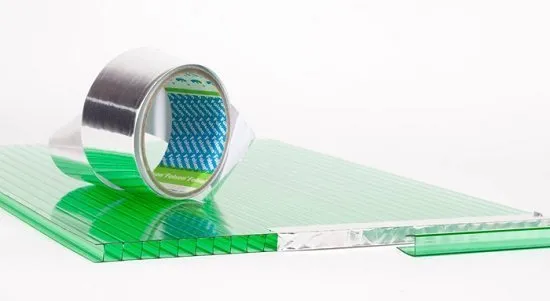

- Наружные торцы заклеивают скотчем. На них одевается угловой профиль.
Вставка торцевого профиля проводится в конце работ
Необходимо заранее приобрести соединительные профили, термошайбы и торцевые профили для обеспечения герметичности.
Видео: изготовление навеса для автомобиля своими руками
Фотогалерея: готовые варианты навесов из профильной трубы
Навес из профильной трубы многофункционален. Он может стать неплохой заменой гаражу. Его изготовление доступно даже непрофессиональным сварщикам. Также такой навес не требует больших финансовых вложений. Владельцам дачных домиков и полноценных загородных домов стоит обратить на это внимание.
