Изготовление печи мангал-коптильни из кирпича своими руками — чертежи, фотографии и дополнительная площадка для барбекю

Дача 09.09.2023

Содержимое

Построить мангал-коптильню из кирпича своими руками можно при наблюдении за процессом со стороны опытного мастера или специалиста, хорошо разбирающегося в печной кладке. В этом деле ключевым является все: правильный выбор строительного материала, его предварительная обработка и приготовление подходящей консистенции раствора. Если вас интересуют чертежи для постройки мангал-коптильни из кирпича, вы можете найти их в соответствующем контексте.

«Мечтаете о бюджетном мангале из кирпича? Наша статья предоставляет подробные чертежи, фотографии и инструкции по созданию печи мангал-коптильни своими руками. Дополнительная площадка для барбекю добавит функциональность вашему мангалу, принося еще больше удовольствия от кулинарных приключений на свежем воздухе.»

Разновидности конструкций

Внешне многофункциональные коптильни отличаются размером, отделкой, формой и другими нюансами. Напоминают они большую русскую печь. Однако это только дизайн. Основное различие коптилен с мангалом заключается именно в функциональности. От этого зависит, на что способно сооружение из кирпича. Чем больше будет рабочих зон, тем обширнее меню для приготовления продуктов. В кирпичной конструкции можно организовать следующие варианты:

  1. Коптильня. Рабочая зона считается основной, так как ради нее предусмотрено возведение конструкции из кирпича в данном случае. В общих чертах коптильня является закрытой камерой. Внутри расположены решетки или крюки для фиксации продуктов. В процессе приготовления они обдаются дымом, приобретают золотистый цвет и аромат копчености.
  2. Мангал. По конструкции – это жаровня открытого типа. На раскаленных углях здесь готовят шашлык. Борта мангала приспособлены под укладку шампуров.
  3. Барбекю. Это тот же самый мангал, только вместо шампуров здесь предусмотрена решетка. На ней запекают стейки и другие продукты.
  4. Гриль. Приспособление то же самое, что барбекю, но готовящиеся на решетке продукты накрывают крышкой. Они одновременно прожариваются не только снизу, но и сверху.

    Важно! В коптильне делают одну зону под жаровню и используют ее по назначению: мангал, гриль или барбекю.

  5. Казан. Чтобы готовить на костре плов, уху и другие горячие блюда, потребуется в коптильне отдельная рабочая зона. Ее делают в виде печи. Плиту укладывают не глухую, а с круглым вырезом. В окно погружают чугунный казан.

Совет! Казан использовать лучше именно чугунный. В алюминиевой емкости некоторые не жидкие продукты, например плов, будут пригорать к стенкам.

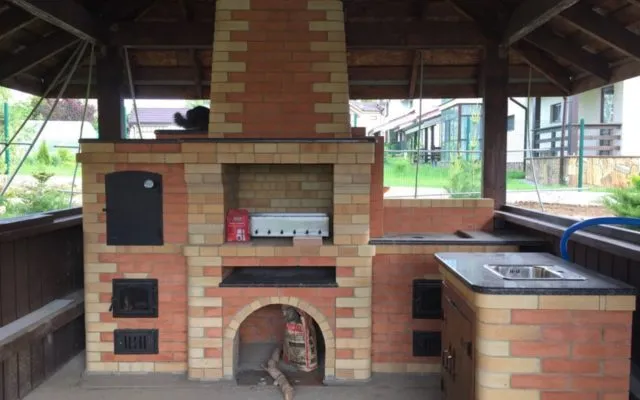

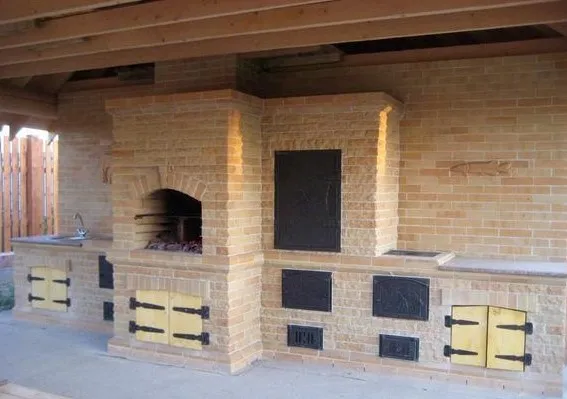

Многофункциональную коптильню делают с несколькими рабочими зонами

Из дополнительных рабочих зон в коптильне с мангалом может быть предусмотрена столешница и мойка. Они дают возможность делать нарезку и мыть посуду, не отходя от места готовки. Кроме рабочих зон, в постройке из кирпича предусматривают ниши. Их используют вместо шкафов для хранения посуды, дров, печных принадлежностей.

Кроме всех перечисленных нюансов, независимо от функциональности, все коптильни делятся на два вида:

  1. Простой по устройству считается коптильня горячего копчения. Продукты внутри камеры готовятся при высокой температуре из-за близкого расположения очага.
  2. Сложнее устроена коптильня-мангал из кирпича холодного копчения, где продукты внутри камеры окутывает холодный дым. Достигается это из-за удаленного расположения очага. Проходя через множество каналов, дым остывает.

При горячем копчении продукты в коптильне готовятся быстрее, но из-за подвергания термической обработке они становятся слегка вареные.

Плюсы самодельного кирпичного мангала с коптильней

Самостоятельно выстроить многофункциональную коптильню сложно. Здесь не просто нужно укладывать кирпич на раствор. Важен опыт печника, чтобы правильно обустроить дымовые каналы и другие сложные узлы. Отрицательным моментом также являются большие затраты на приобретения кирпича.

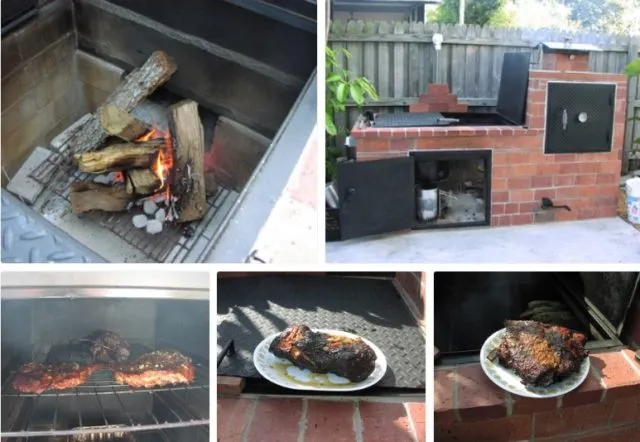

Кирпичная коптильня требует больших затрат, опыта печной кладки

Если отбросить все недостатки, то многофункциональная кирпичная коптильня имеет много плюсов:

  • длительный срок эксплуатации;
  • красивый дизайн;
  • надежность;
  • комфорт приготовления пищи.

Однако настоящие гурманы достоинства видят совсем в другой области. В подобных кирпичных сооружениях пища намного вкуснее, чем приготовленные продукты по аналогичной рецептуре в металлических конструкциях. Объясняется это свойствами строительного материала. Кирпич поглощает тепло и равномерно при необходимости его отдает. Продукт одинаково хорошо подвергается тепловой обработке со всех сторон, меньше подгорает.

Как построить мангал-коптильню из кирпича

Для человека, ничего не понимающего в печном деле, оптимально для работ пригласить мастера. Ошибок здесь допускать нельзя, иначе затраченные средства и труд окажутся бесполезными. Если минимальный опыт в возведении печей есть, инструкция поможет выстроить коптильню с мангалом и другими рабочими зонами на своем участке.

Выбор модели и чертежа

Первым делом определяются с моделью. Для этого нужно четко для себя уяснить, какие рабочие зоны необходимы в коптильне. Например, хватит одного мангала с барбекю или дополнительно предусмотреть место под казан. Когда появится четкое представление, что хочется возвести своими руками, чертежи мангала-коптильни из кирпича разрабатывать будет проще. При отсутствии опыта в этом деле, схемы можно найти в интернете или заказать у специалиста.

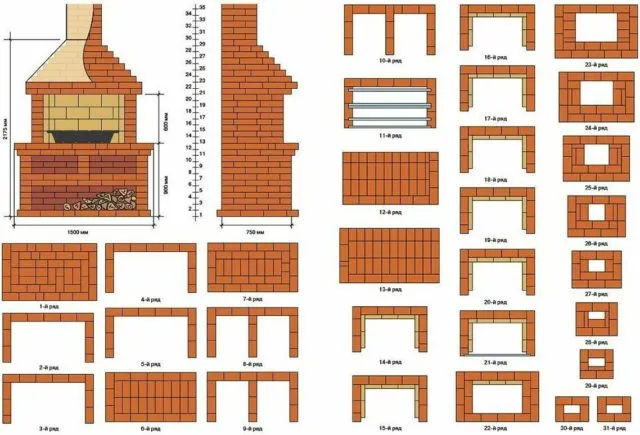

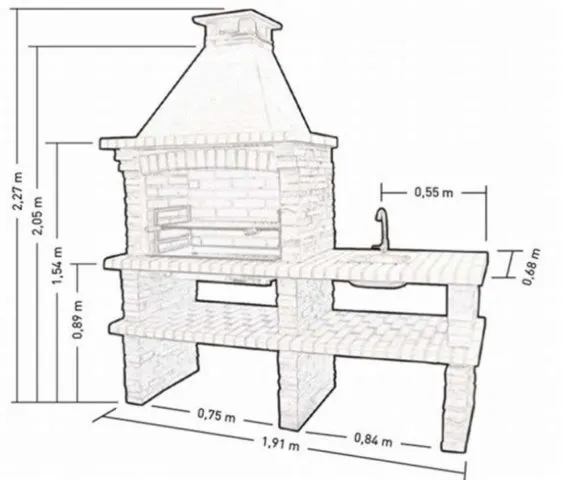

Чертеж поможет выстроить многофункциональную коптильню с полками, нишами, зоной для мойки посуды

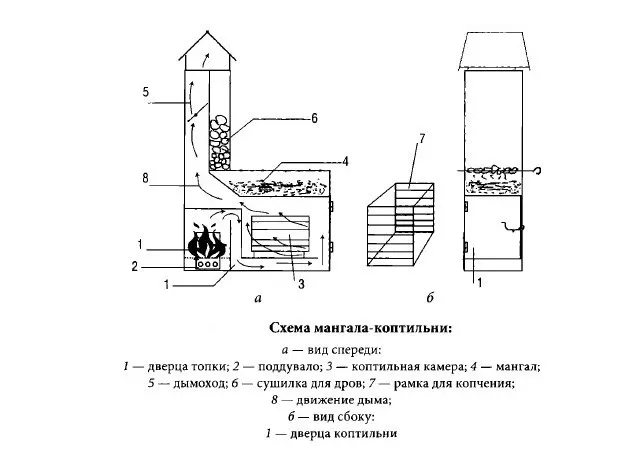

По схеме доступно выстроить несложную коптильню с жаровней, которую можно использовать под мангал и барбекю

Выбор материалов и инструментов

Основным строительным материалом для мангала и коптильни является кирпич. Потребуется его несколько разновидностей. Для топочных камер, где присутствует высокая температура, используют только шамотный кирпич. Прилегающие участки выкладывают из другого материала. Здесь подойдет огнеупорный кирпич. Он обязательно должен быть полнотелый. Для выгонки самих стен коптильни подойдет два вида кирпича: красный полнотелый и декоративный. Первый материал дешевле, но стены получатся некрасивые. Их потом придется облицовывать декоративным камнем или другим материалом. Стены коптильни из декоративного кирпича обойдутся дороже, но их ненужно потом облицовывать.

Дополнительно из материалов потребуется песок, вода, цемент. Основную кладку выполняют на красной глине.

Совет! Для выкладки очага мангала и топки оптимально приобрести огнеупорную глину.

Для строительных работ нужен простейший инструмент, который поможет замесить раствор и осуществить кладку кирпича

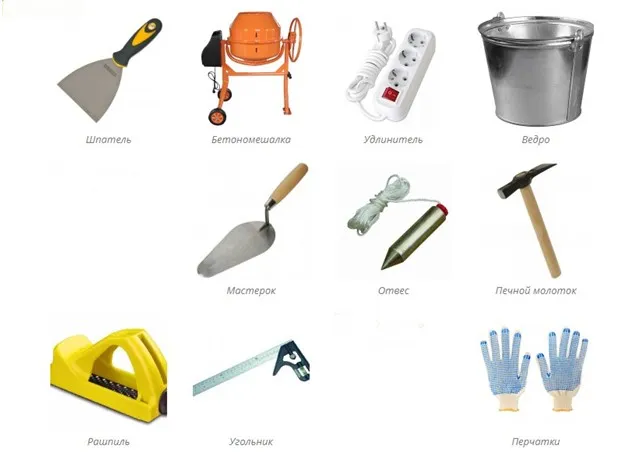

Из инструмента нужны уровень, отвес, молоток, мастерок. Для замеса большого количества раствора оптимально использовать бетономешалку. При ее отсутствии, замешивать глину можно в тазу лопатой.

Выбор места

Многофункциональная коптильня является не только конструкцией для приготовления пищи, но и архитектурным сооружением. Понеся большие затраты на приобретение декоративного кирпича или облицовочного материала, неразумно выстраивать многофункциональный мангал где-то на заднем плане участка. Коптильня должна стать частью архитектурного ансамбля, но не мешать во дворе.

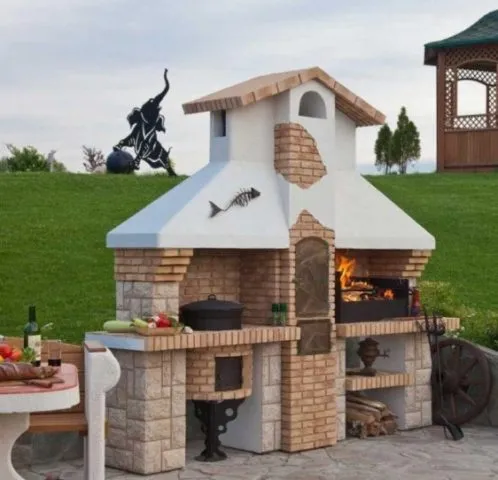

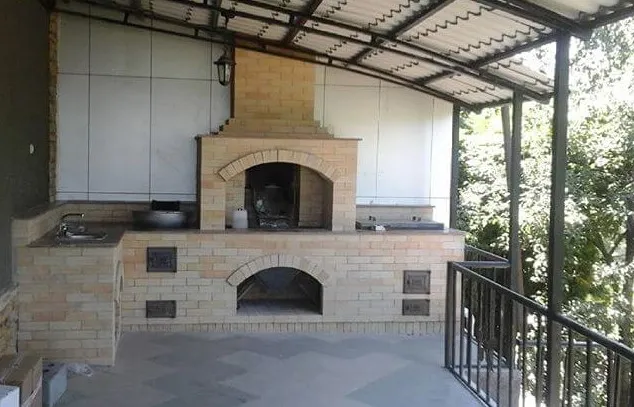

Место красивой многофункциональной коптильни выбирают на обозримом участке двора

Оптимально коптильню из кирпича расположить недалеко от дома или беседки, чтобы не бегать за посудой. Однако слишком близкое расположение тоже неприемлемо. Дым от коптильни и мангала не должен мешать соседям или попадать через окна в собственный дом.

Нельзя располагать печи под деревьями, вблизи легковоспламеняющихся объектов из-за угрозы возникновения пожара. Продуваемый ветрами участок тоже не подойдет. На сквозняке готовить некомфортно.

Совет! Оптимально расположить коптильню в том месте, где есть возможность соорудить навес. Укрытие защитит постройку из кирпича от осадков, которые способствуют ее ускоренному разрушению.

Порядок укладки

Создавая своими руками из кирпича барбекю-коптильню с местом под казан, грилем и мангалом, подготавливают подробную схему сооружения. Она должна всегда находиться под рукой, на протяжении всего строительства. По схеме проще определиться, как делать выкладку каждого ряда кирпича коптильни.

По схеме можно выстроить многофункциональную коптильню с казаном и жаровней

Выкопка и заливка фундамента

Строительство коптильни с мангалом начинают с закладки фундамента. Постройка из кирпича массивная. Без надежного бетонного основания здесь не обойтись. В общих чертах фундамент коптильни представляет собой монолитную плиту с армирующим металлическим каркасом.

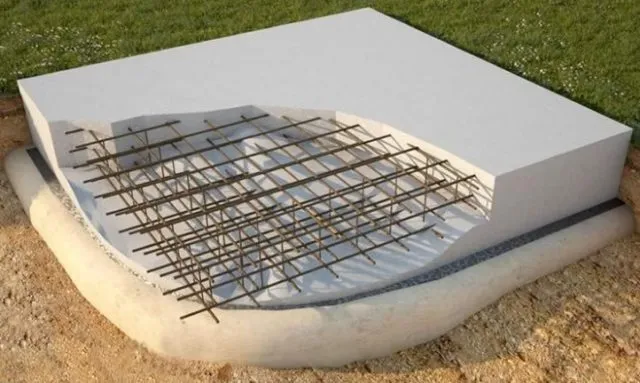

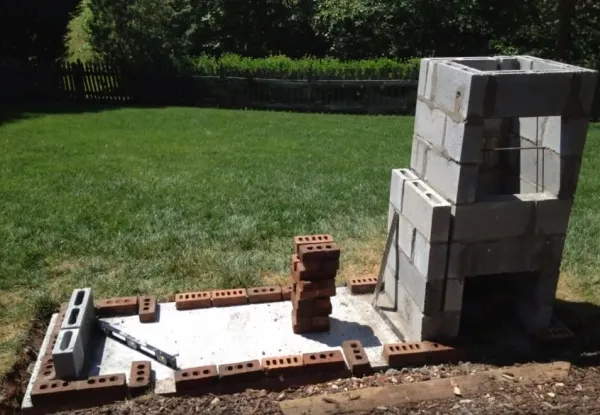

Фундамент для мангала с коптильней заливают бетонный с армокаркасом на подушке из песка и щебня

Размер фундамента зависит от габаритов коптильни. Он повторяет форму сооружения из кирпича, выходит с запасом за пределы стен около 10 см. Сначала на размеченном участке выкапывают котлован. Его глубина зависит от качества грунта, предполагаемой нагрузки на фундамент от будущего мангала с коптильней из кирпича. В любом случае минимальный параметр составляет 50 см.

Дно котлована засыпают слоем песка и щебня толщиной по 10 см. Подушку увлажняют, трамбуют. Сверху щебня из прутов толщиной 10-12 мм связывают вязальной проволокой армирующий каркас. По периметру котлована из досок устанавливают опалубок. Чтобы основание получилось монолитное, бетон заливают за один раз. Готовый фундамент должен возвышаться над уровнем грунта примерно 5 см.

Выкладку кирпича начинают примерно через месяц. За это время бетон наберет свою прочность. Чтобы нижние ряды кирпича не тянули сырость, фундамент гидроизолируют двумя слоями рубероида.

Первый уровень

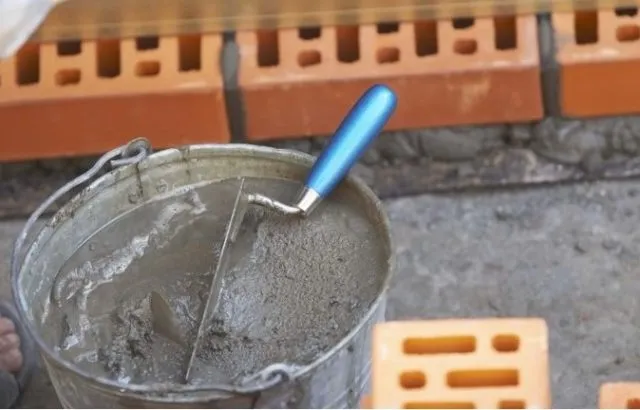

Первым делом для кладки кирпича готовят раствор. Понадобится две смеси. Первым уровнем мангала с коптильней считается цоколь. Его можно выложить на цементном растворе. Пропорции следующие: песок – 3 части, цемент и известь – по 1 части. Остальные ряды и шамотный кирпич кладут на глине. В раствор добавляют песок. Количество его зависит от жирности глины. Качество раствора проверяют формированием нескольких шариков. После просушки они не должны растрескаться, а при бросании на пол с высоты 1 м сохранять свою форму.

Цоколь коптильни из кирпича можно выложить на цементном растворе с добавлением извести

Первый ряд цоколя выкладывают насухо без раствора. Из кирпича формируют контур будущей коптильни. Следующие ряды цоколя выкладывают на растворе. Обязательно соблюдают перевязку швов. Кирпич верхнего уровня должен перекрывать вертикальный стык на нижнем ряду. За счет перевязки увеличивается прочность стен.

Совет! Для улучшения прочности кладки из кирпича по углам конструкции выполняют армирование проволокой.

Укладка мангала

После возведения цоколя приступают к сооружению мангала. Здесь еще раз нужно проверить все по горизонтали и вертикали уровнем, отвесом. Мастера используют специальные рейки с разметочным делением. Все эти приспособления позволяют возвести ровные стены мангала.

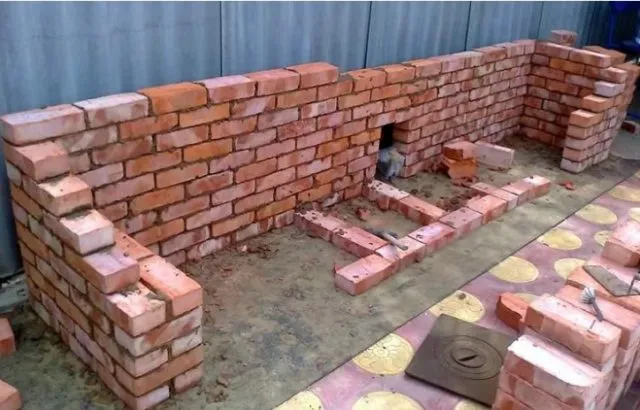

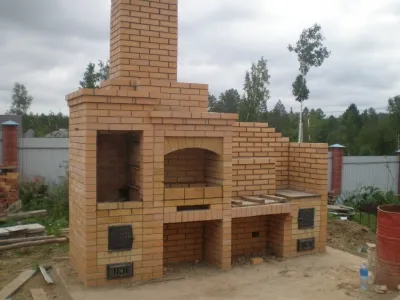

После цоколя начинают возводить из кирпича стены мангала

Чтобы сформировать жаровню, на нужном уровне в кладку кирпича вмуровывают уголки. Они нужны для фиксации основы. Ее выкладывают из кирпича без раствора, оставляя 2-3 щели. Через зазоры будет поступать кислород, поддерживающий горение дров. Корпус топки оптимально сформировать с металла. У конструкции аналогично предусматривают отверстия для доступа воздуха.

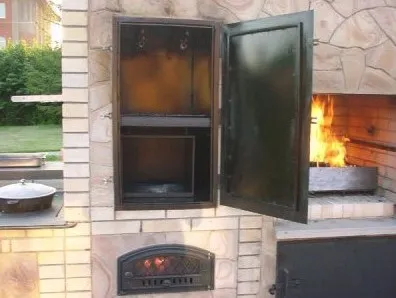

Камеру топки и коптильни делают из металла

На одном уровне с мангалом выкладывают зону под казан. Сверху ее накрывают стальной плитой толщиной 10 мм. В ней вырезают болгаркой круглое отверстие, внутрь которого будет погружен казан.

При выкладке стен коптильни рассчитывают, что первые 8 рядов будут формировать дровник и прочие ниши. Дальше идет перекрытие и рабочие зоны. На верхнем уровне располагается коптильня горячего копчения, которая прогревается от пламени из топки. Столешницы формируют примерно на 12 ряду кирпича.

Финальной конструкцией коптильни выступает дымосборник. Его выкладывают из 10 рядов кирпича. С лицевой стороны кладки делают уступы по 17 мм, а на боках – до 35 мм. Последний ряд дымосборника должен соответствовать размеру дымоходной трубы.

Коптильня холодного копчения

Конструкцию из кирпича с мангалом и коптильней холодного копчения выстраивают по другой схеме. В частности изменяют расположение топки. Ее удаляют по максимуму от коптильной камеры. Оптимально, когда длина соединяющего канала составляет минимум 4 м. Топку обычно делают ближе к земле, в цоколе коптильни. От нее металлической трубой или кирпичом прокладывают канал. В зависимости от схемы, он может быть прямой или изогнутой формы.

Дополнительные штрихи

Финалом строительства служат отделочные работы. Если кладка стен коптильни с мангалом проводилась из декоративного кирпича, достаточно только выполнить расшивку швов. Делают это до того, как раствор успеет застыть.

При использовании декоративного кирпича достаточно сделать расшивку швов

Если стены коптильни возведены из обычного красного кирпича, они имеют непрезентабельный вид. Конечно, можно сделать расшивку и так оставить. Однако такой мангал лучше прятать на заднем плане двора. Чтобы придать коптильне эстетики, стены облицовывают камнем, плиткой. Столешницы покупают готовые мраморные или отливают сами из бетона.

Совет! Украсить коптильню с мангалом можно коваными элементами, окрашенными в черный или бронзовый цвет.

Мангал и барбекю с коптильней своими руками из кирпича

Коптильня без казана и гриля, но с мангалом и барбекю тоже считается многофункциональной. Возводят ее по аналогичному принципу. Отличием является упрощенная схема. Отпадает необходимость создания печи с плитой под казан.

Фундамент

Строительство коптильни без места под казан, но с мангалом начинают с закладки фундамента. Сначала выкапывают котлован. Дно засыпают песком и щебнем. Обустраивают подушку. Сверху из прутов арматуры связывают армирующий каркас.

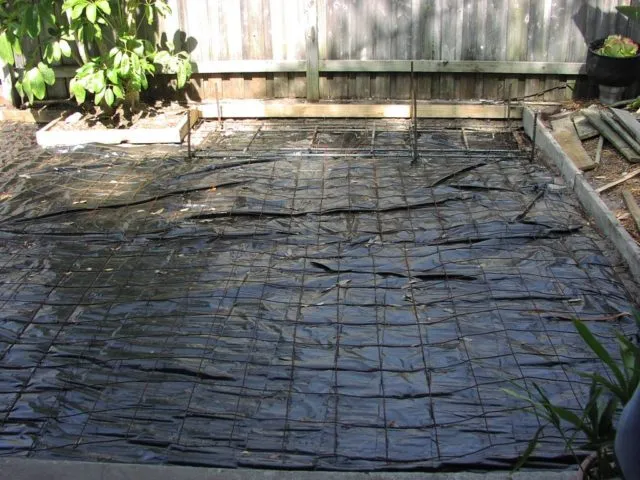

Чтобы защитить фундамент от высоко расположенных грунтовых вод, подушку из песка и щебня укрывают черной пленкой, а сверху уже укладывают армирующую сетку

После армирования по контуру котлована ставят опалубок, заливают бетон. На полное застывание отводят минимум 1 месяц. За это время бетон периодически увлажняют. Для меньшего испарения влаги плиту можно накрыть пленкой или засыпать опилками и частенько их поливать из лейки.

Укладка

Технология кладки кирпича ничем не отличается от предыдущей конструкции. Сначала на бетонное основание укладывают гидроизоляцию из двух слоев рубероида. Первый ряд кирпичей кладут насухо без раствора. Из следующих 8 рядов формируют цоколь коптильни. Здесь предусматривают дровник. Очаг мангала можно выложить из шамотного кирпича или сварить корыто из нержавейки. Обязательно оставляют выступы или вмуровывают металлические пруты. Элементы нужны для шампуров или решетки барбекю.

Чаще всего востребована схема, где коптильню располагают на одном краю фундамента, а с другой стороны обустраивают зону с мангалом и барбекю

Следующими рядами формируют топку с поддувалом, коптильню, дымосборник и дымоход. Все ниши кирпичной конструкции можно сделать прямоугольные или арочные. В первом случае при перекрытии укладывают перемычки из стального уголка. Чтобы получилась арка, из фанеры выгибают полукруглые шаблоны. Их ставят на перекрытие, а сверху делают выкладку. Чтобы арка получилась прочная, по центру всегда кладут замковый кирпич.

Облицовка

Для отделки кирпичной коптильни аналогично используют камень или плитку. Лучше всего стены выгонять сразу из декоративного кирпича. Ниши, которые не подвергаются нагреву, можно закрыть деревянными створками. На топку и зольную камеру ставят чугунные дверцы. Столешницу аналогично покупают мраморную или выливают из бетона.

Отделка коптильни смотрится красиво, если стены выгонять из декоративного кирпича разных оттенков, формируя рисунок

Правила пользования

Для копчения в коптильню покупают специальную щепу. Ее можно сделать самостоятельно, собрав стружки после обработки дерева фруктовых сортов. Для мангала используют дрова. Заготавливают поленья аналогично из фруктовых деревьев. Подойдет дуб. Реже используют дрова других лиственных деревьев. Нельзя для коптильни и мангала применять ель, сосну и другие виды смолянистой древесины.

Копчение и приготовление продуктов на мангале делают с применением дров из фруктовых или лиственных деревьев

В стационарной коптильне чаще всего коптят мясо и рыбу. Популярностью пользуются тушки птицы, колбасы, сало. В зависимости от рецептуры, продукт коптят свежий или просоленный, сырой и предварительно прошедший термическую обработку. Если коптильня холодного копчения, можно закоптить груши, чернослив. На мангале, барбекю или гриле готовят те же самые продукты, плюс ко всему можно запекать овощи.

Пожарная безопасность

Когда огонь горит в топке, он не считается открытым источником, так как камера закрыта дверцей. Искры иногда могут вылетать из дымохода. Этот недостаток нужно учесть. Чтобы избежать пожара, на трубу коптильни ставят искрогаситель.

Мангал является открытым источником огня. В ветреную погоду нужно соблюдать осторожность или вовсе отказаться от приготовления блюд. Ветер способен выдуть из мангала искры и разнести их по территории. В любом случае, имея многофункциональную коптильню, оптимально обзавестись огнетушителем или установить большую емкость с водой на случай непредвиденной ситуации.

Фото-галерея кирпичных мангалов-коптилен

Подход к уличному мангалу можно засыпать щебнем, чтобы не было грязи

Под навесом мангал с коптильней защищен от осадков

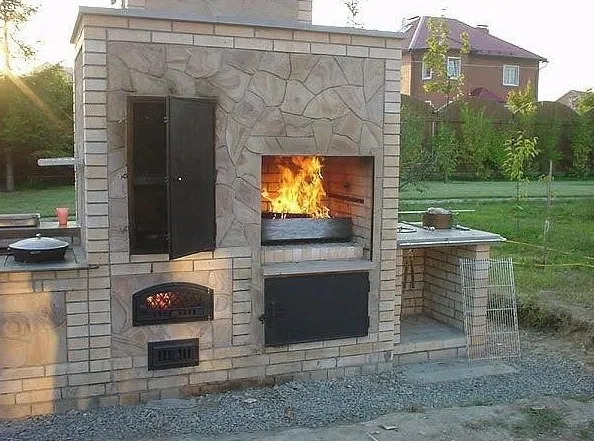

Красиво в отделке фасада коптильни смотрится сочетание декоративного камня и кирпича

Дровник и другие ниши, не подвергающиеся нагреву, можно закрыть деревянными створками

При отделке кирпичную кладку можно сочетать с бетонной штукатуркой

Заключение

Мангал-коптильня из кирпича своими руками не может быть возведен за месяц. На строительство уйдет целое лето. Месяц будет застывать только фундамент. Потом еще предстоит большая работа с выгонкой стен из кирпича и отделкой. Зато на следующий сезон можно наслаждаться приготовлением пищи на огне.
