Для обогрева гаражных боксов наиболее распространенным вариантом является использование печи на отработке и дровах. Создание такого устройства вполне в реальности доступно для самостоятельной реализации. Главным преимуществом собственной сборки такой печи является экономичность, поскольку отработанное масло служит топливом.
Плюсы и минусы буржуйки на масле
Для буржуйки потребуется переработанное масло. Это недорогое, но эффективное топливо. При этом легковоспламеняющие вещества такие, как бензин, дизель, растворитель и керосин использовать нельзя.
Принцип работы заключается в прямом нагреве воздуха, который находится в печи. Конструкция состоит их двух камер. В первой сгорает масло, а во второй – пары, которые смешиваются вместе с воздухом. Температура горения паров достаточно высокая, а это тепло передается печке и помещению.
Масляные печи для обогрева жилых помещений не используют. Такие конструкции актуальные для гаражей и других подсобных зданий.
Буржуйка работает за счет притока воздуха. В первой камере находится специальная заслонка, которая контролирует подачу кислорода. Соединения между камерами выполняется за счет трубы с отверстиями.
Печь на отработанном масле остаётся самым дешёвым средством отопления. Об установке и принципе работы читайте в нашей статье:
Преимущества масляных печей:
- Безопасная эксплуатация за счет сгорания пара, а не масел;
- Доступный монтаж;
- Простое использование;
- Дешевая стоимость оборудования и топлива.
Недостатки касаются требований к топливу. Так горючее необходимо хранить в отапливаемой комнате. При холоде масло теряет свои свойства и становится непригодным к использованию. Отработки нужно приобретать отдельно, так как топливо должно быть отфильтрованным. В домашних условиях это проделать невозможно.
Вариант #1 — надежный и эффективный кирпич
Кирпичные печи в гаражах встречаются не часто, поскольку вариант это достаточно трудоемкий. Такое устройство занимает небольшую площадь, примерно 2Х2,5 кирпича. Для кладки берут огнеупорный кирпич, а также замешивают раствор из песка, огнеупорной глины и шамотного порошка.
При изготовлении кирпичной печи для гаража используют специальный шамотный кирпич, а во время замешивания раствора рекомендуется добавлять шамотный порошок
Для топочной камеры используют шамотный кирпич на уровне второго, третьего и четвертого рядов кирпичной кладки. Высота такой кирпичной печи обычно равна девяти кирпичам. Для отвода печных газов устраивают кирпичный дымоход, в который вставляют гильзу из нержавеющей стали. Выводят дымоход, как правило, через крышу.
Начинающим строителям, решившим возвести в гараже кирпичную печку, следует обсудить нюансы проекта с опытным печником — ведь это целая наука, достойная отдельной профессии. Если при работе будут допущены значительные огрехи, кладку придется разрушить и полностью переделать.

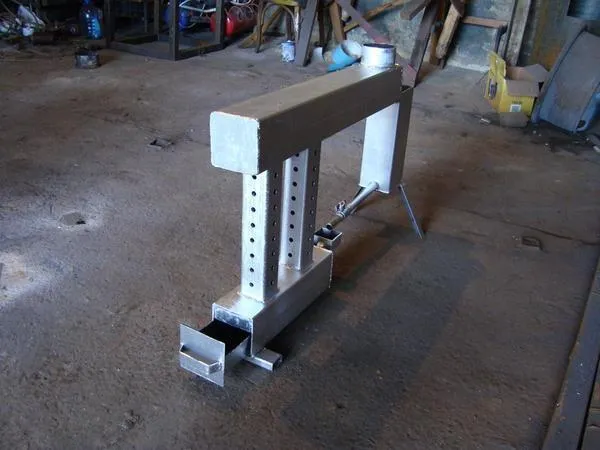

Принцип работы конструкций на отработке масла
Экономные буржуйки небольшого размера получают все больше популярности, как экономная отопительная конструкция. При этом вариантов постройки печки может быть несколько. Все зависит от дополнительных функций и материала изготовления.

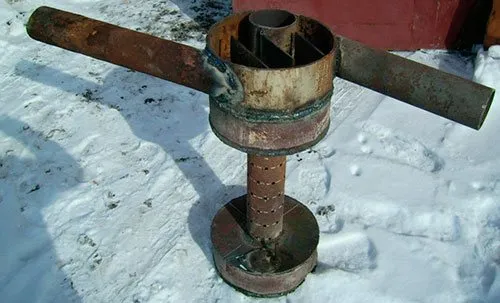

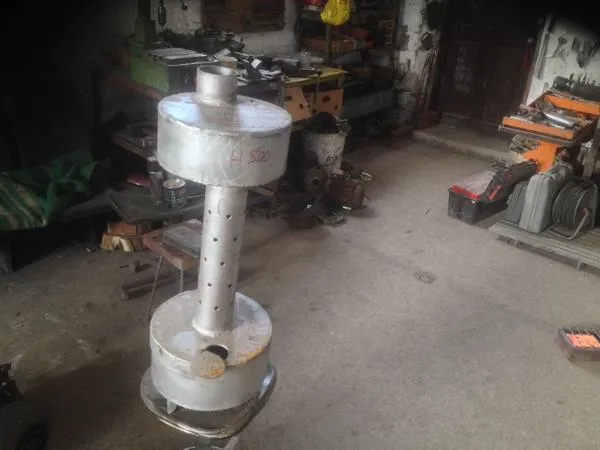

Конструкция и функции элементов печи на отработке:
- Камера в нижней части печи выполняет роль загрузочного отсека. Камера соединяется с баком и создает отверстие для вентиляции кислорода.
- В середине конструкции размещен отсек сжигания газов. Элемент находится в виде трубы с множеством дыр для подачи воздуха.
- В верхней камере происходит дожигание газов. К ней подсоединяется дымоход, который выводит продукты сгорания топлива.
Дымоход для таких котлов должен иметь длину не меньше 4 м. При этом труба должна находиться в строго вертикальном положении. Когда масло сгорает, образуется много копоти. Она оседает на стенках дымохода, а при наличии колен, труба будет засоряться намного быстрее. Это может привести к попаданию угарных газов в дом и возникновению опасных ситуаций. В помещении разрешается небольшой наклон системы, но на улице дымоход должен идти только прямо. Конец дымохода оборудуется крышкой – защитой от осадков и мусора.
Чтобы газы и пары масла полностью сгорали, требуется строго следовать инструкции изготовления.
Увеличить КПД устройства можно оборудовав водяную рубашку. Толщина металла при этом должна составлять 4 мм. Верх конструкции больше нагревается. Температурный показатель может составлять 750 градусов. Для того, чтобы сталь не начала плавиться, требуется использовать плотный материал.
Пиролизный котел можно изготовить своими руками. Главное — придерживаться инструкции. Наши советы в следующем материале:
Основные элементы
Опционально буржуйка имеет несложное устройство и составлена из четырех частей:
- Топливный контейнер. Нижняя емкость выбирается произвольной формы. По центру здесь оборудуется отверстие под трубу для заливания масла. Оптимальный объем, при котором достигается полноценное эффективное горение масла 35-40 мм, толщина металла от 3 мм и больше.
- Инжекторной камеры. Этот ярус представлен вертикальным баком с перфорированными стенками. Посредством этих отверстий происходит подпитывание кислородом. Здесь сгорает топливо.
- Теплообменник. На этот участок поднимается горячая смесь газов. Достаточно часто его поверхность используют для разогрева пищи. Сюда же монтируется труба для отвода дыма.
- Система вывода продуктов горения. Диаметр этого элемента составляет 15-20 мм.
Расширить свои знания можно с помощью дополнительных материалов на нашем сайте, читайте о том, как повысить эффективность теплоотдачи в буржуйке.
Совет! Для обеспечения максимальной равномерности прогрева печного аппарата рекомендуется задействовать метод «лабиринта». Зигзагообразную систему обустраивают в верхней емкости. Далее после нее устанавливается дымоход. Увеличив площадь прибора, повышается уровень отдачи тепла.
Фото 5 Система лабиринта выполняется из металлических пластин, которые привариваются к стенкам емкости только с одной стороны, с другой остается отступ.

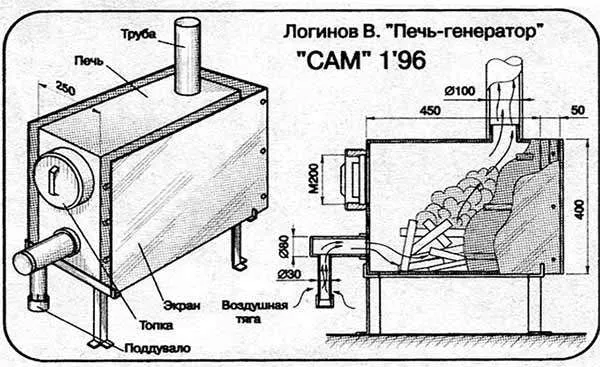

Чертежи разных буржуек на отработке своими руками
Сделать печь можно своими силами, опираясь на чертежи. При этом выделяют несколько разновидностей конструкций. Каждый вариант имеет свои нюансы изготовления, преимущества и недостатки эксплуатации.
Виды мазутных котлов:
- Стандартный вариант из газового баллона или стальных листов;
- Конструкция с дополнительной вентиляцией;
- Капельная печь.
Чертежи стандартных печей являются наиболее простыми. Так можно легко соорудить печь из стали или газового котла. Конструкция с дополнительной вентиляцией имеет некоторые сложности монтажа, так как потребуется оборудовать вентилятор. Он подает воздух во второй отсек котла. Лучше всего такой вариант будет смотреться в хозяйственных помещениях, где нужно быстро поднять температуру.

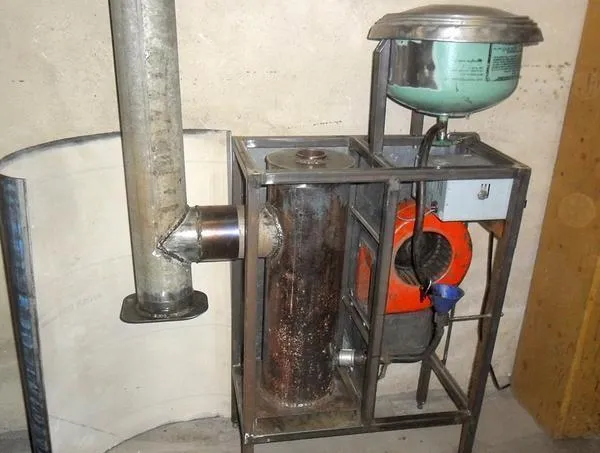

Вентилятор выполняет контроль за качеством сгорания газов и помогает равномерно распределить теплый воздух в комнате. Так можно быстро нагреть помещение.
Капельная печь требует особых знаний и умений. Потребуется выполнить профессиональные чертежи. Но при правильном подходе можно соорудить эффективную печь на отработанном масле.
Какой должна быть печь в гараже: требования к мощности устройства
Проект большинства гаражей не предусматривает установку системы отопления. При этом низкие температуры в зимнее время не только создают дискомфорт для автовладельцев, но и нежелательны для транспортных средств. Как показывает практика, использование традиционных переносных электроотопительных приборов является малоэффективным и выливается в круглую копейку в виде счетов за электроэнергию. Решить проблему довольно просто – нужно соорудить печь в гараже своими руками, выбрав оптимальный вариант.
Печь, выполненная под старину, будет отлично смотреться в любом гараже
В основе проблемы отопления гаража лежат два момента:
- отсутствие эффективной теплоизоляции;
- закон квадрата-куба, подразумевающий соотношение размеров поверхности тела к его объему.
Упомянутый закон отражается в виде теплопотерь. Для обогревания одного кубометра помещения с маленькой площадью требуется значительно больше тепла, чем при отоплении просторного сооружения. Например, для обогревания двухэтажного дома достаточно устройства мощностью 10 кВт, а для гаража стандартных размеров потребуется прибор с производительностью тепла в 2,5 кВт.
Чтобы в гараже поддерживать температуру 16°С, можно установить агрегат мощностью 2 кВт, а для температурного режима 8°С, предусмотренного для хранения автомобиля, достаточно агрегата мощностью 1,2 кВт. Соответственно, чтобы прогреть всю площадь, потребуется значительно больше тепловой энергии, поэтому лучше осуществлять обогрев не всего помещения, а так называемого рабочего места.
Как сделать печь в гараже: максимальная эффективность размещения и система утепления
Воздух, прогретый отопительной печью для гаража, должен сосредотачиваться в центре помещения, распространяясь вокруг таким образом, чтобы между стенками и потолком образовывалась небольшая прослойка прохладного воздуха. Таким образом, транспортное средство и его владелец будут пребывать в зоне комфортной температуры, а расход тепла значительно уменьшится. Так называемая тепловая шапка образуется за счет естественной конвекции: сильный поток теплого воздуха поднимается вверх, где сталкивается с холодным плотным слоем.
Внешний вид печи для гаража не столь важен как ее энергоэффективность, но красивый дизайн не будет лишним
Полезный совет! Согласно правилам (относительно стоянки автомобилей), регламентируемым документом СП 113.13330.2012, оптимальная температура для хранения автомобиля должна быть не ниже 5°С, а во время проведения ремонтных работ – 18°С.
Благодаря физическому процессу конвекции, который заключается в распространении потоков теплого воздуха, обеспечивается эффективное отопление практически всего гаража. Получить такой результат можно даже с помощью самодельной печи для гаража с небольшой мощностью.
Важную роль в процессе обогрева и сохранности тепла играет система утепления. Одна из хитростей, которой пользуются строители гаражных кооперативов, – плотное расположение соседних сооружений, что позволяет максимально сохранить тепло. В индивидуальных постройках можно использовать для наружного утепления различные доступные материалы, например, ДВП.
Утепление металлического гаража внутри может быть проблематичным, так как в месте соприкосновения материалов появляется точка росы, где скапливается конденсат. В результате это может привести к быстрому износу как основного материала, так и утеплителя. Поэтому нужно выдерживать воздушную подушку между основной и дополнительной стенкой в 30-50 мм, отступая от пола приблизительно на 60 мм.
Печь для гаража из трубы является наиболее дешевым вариантом
Буржуйка на отработке своими руками из газового баллона
Чаще всего масляные буржуйки выполняют из старого газового или кислородного баллона. Благодаря оптимальной толщине стенок конструкция получается прочной и долговечной. При этом такое отопление достаточно эффективное, так как печь может обогреть помещение площадью 90 кв м.
Чтобы соорудить буржуйку, следует подобрать баллон на 50л с толщиной стенок не более 1,5 см. При повышении показателя котел будет плохо прогреваться.
Для буржуйки на отработке не нужно выполнять принудительную циркуляцию воздуха. Передвижение горячих паров происходит путем самотека. Работа выполняется строго по чертежам. Из материалов и инструментов понадобится газовый баллон для корпуса, дымоходная труба, дрель, сварочный аппарат, болгарка, термоустойчивая краска.
При выборе или изготовлении печки на отработанном масле следует учитывать особенности климата и площадь помещения:
Последовательность выполнения масляного котла из баллона:
- Верхняя часть баллона с краном необходимо срезать болгаркой;
- На нижнюю часть конструкции привариваются ножки длиной 20 см с помощью крепления ОЛХ;
- Наверху делается отверстие, куда вставляется труба и соединяется с дымоходом;
- Рядом оборудуется еще одно отверстие, в которое монтируется заслонка;
- В отрезанной верхушке проделывается глазок для заливки масла размером 6 см.
Когда печь готова, ее остается только окрасить. Последовательность работ достаточно простая. Наверх конструкции можно приварить металлический диск. Его оптимальная форма – круг или прямоугольник. Данная заготовка выполняет функции плиты.
Из колесных дисков
Из материалов, чтобы сварить буржуйку, кроме пары дисков потребуется еще отрезок трубы длиной 30 — 45 см близкого диаметра, лист металла, труба для отвода дыма. Собирается такая буржуйка просто:
- Для подгонки диаметра трубы под размеры дисков на стыках срезают ребра. После сварки получается вертикальная конструкция.
- На боковой поверхности делают проем для топки.
- Из вырезанного куска делают дверку.
- Для доступа воздуха в топку в нижнем диске вырезают квадратное отверстие со стороной 10 -12 см.
- На верхнем диске сзади делают отверстие для дымоотводной трубы.
- Для устройства зольника к дну приваривают металлический круг.
- Чтобы на сделанной буржуйке своими руками разогревать пищу на верхнем диске устанавливают варочную панель из металла толщиной 4 — 5 мм.
Переделка буржуйки на отработку

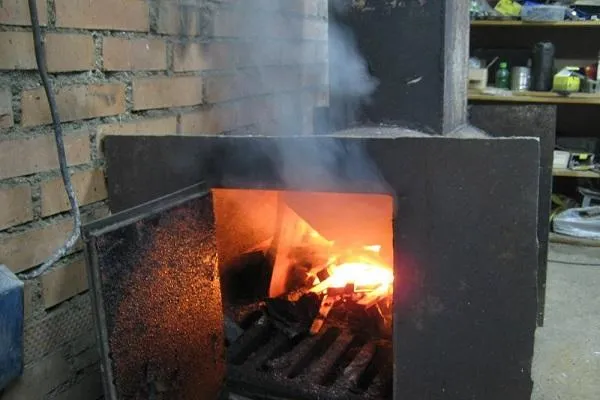

Если в доме есть буржуйка на дровах, но при этом некуда делать отработанное масло, то можно соорудить комбинированный вариант, который будет работать одновременно на дровах и на масле. При этом на рынке представлены такие универсальные варианты. Но тратиться необязательно, можно переделать имеющуюся печь.
Нижняя часть буржуйки отапливается дровами. Она имеет решетку, через которую зола и сажа просеивается вниз. Вверху данной конструкции делают отсек для сжигания масла с заслонкой.
При большом объеме емкости для масла топливо сгорает быстрее. Так буржуйка быстрее отапливает помещения.
Нижняя часть крепится ко второй камере с помощью трубы с отверстиями для воздуха. Наверху оборудуется дымоход. Для работы конструкции на дровах потребуется извлечь емкость для отработки и закрыть вьюшку с трубой. Для топки маслом предусматривается другая технология.
Как переключить печку на отработку:
- Установить емкость для масла;
- Открыть вьюшку;
- Открыть заслонку для поступления кислорода.
Когда все рекомендации выполнены, можно начинать топку маслом. Чтобы прибор работал эффективно, потребуется периодически проводить его чистку. Верхнюю часть для этого нужно снять, поэтому она должна быть съемной. В доступных местах выполняют ручную чистку. Дымоходную трубу потребуется обстукать от сажи. Также потребуется очищать от копоти масляную емкость.
Технология эксплуатации
Во время пользования буржуйкой следует соблюдать важные правила:
- соблюдают безопасное расстояние между печкой и стенами;
- дымоход выводить нужно только на улицу;
- место, где труба выходит наружу, замазывают растворами;
- рядом с прибором рекомендовано поставить ящик с песком и повесить огнетушитель.
Эти рекомендации позволят увеличить срок службы печки и повысить безопасность.
Безопасная установка отопительного прибора
Крайне важно руководствоваться правилами пожарной безопасности при установке буржуйки. Лучшим местом является дальний угол помещения, противоположный воротам
Дымоход выводят только на улицу.
Если стены гаража сделаны из дерева, то печку устанавливают на некотором расстоянии. Саму стену вблизи прибора покрывают металлическим листом или бетонируют. Правильно будет у основания печки прикрепить металлический лист.
Заготовка отопительного материала
Популярным топливом для буржуйки являются дрова. Их нужно хорошенько просушить и распилить. Размер дров должен быть приблизительно 25 см. Хранят дрова в сухом, проветриваемом помещении, защищенном от осадков. Хорошо прогревает помещение дуб, береза, яблоня, вишня. Не стоит использовать ель, сосну. Они дают мало тепла и образуют во время сгорания много сажи.
Чистка печи
Печь следует периодически чистить, чтобы в дымоходе не скапливалась грязь и сажа. Для работ приобретают специальный ершик для дымоходов. Но можно приспособление сделать самостоятельно. На конце палки закрепляют щетку с жесткими щетинами:
- Перед началом работы прикрывают ветошью отверстие в топку.
- Первоначально делают несколько движений в дымоходе.
- Затем достают весь накопившийся мусор.
Все действия проводят аккуратно, чтобы не повредить поверхность конструкции.
Как правильно эксплуатировать печь на масле
Буржуйку на масле можно приобрести на рынке или изготовить самому. Такие конструкции употребляют приблизительно 2 л отработки в час. Это достаточно экономично выгодное оборудование. Но для эффективного использования требуется соблюдать определенные правила. Во время эксплуатации могут возникнуть определенные трудности.
Проблемы при использовании масляных печек:
- Неравномерный обогрев комнаты;
- Масло закипает;
- Слишком быстро сгорает топливо.
Первую проблему можно решить, подключив ко второму отсеку специальный лабиринт. От него отводится труба с вентилятором на конце. Это позволит направлять нагретый воздух в правильном направлении.
При изготовлении печи следует предусмотреть проблемы выгорания масла. При больших размерах бака топливо сгорает быстрее. Для предотвращения закипания используется масло, которое отстояло определенное время.
При правильном оборудовании и использовании печи, конструкция обеспечит теплом все помещение. Простое устройство можно сделать самостоятельно. А все проблемы связанные с котлом можно предотвратить на этапе изготовления.
Полезные советы
Печь буржуйка будет удобной в эксплуатации, если прислушаться к рекомендациям специалистов:
- Для проверки качества сварных соединений, первый розжиг проводят на улице.
- Для обеспечения герметичности дымоход, проходящий внутри гаража, делают из цельносварной трубы без горизонтальных участков.
- Рядом с печкой должен быть ящик с песком и огнетушитель.
- Места прохода дымоотводной трубы через стену или потолок изолируют огнеупорным материалом.

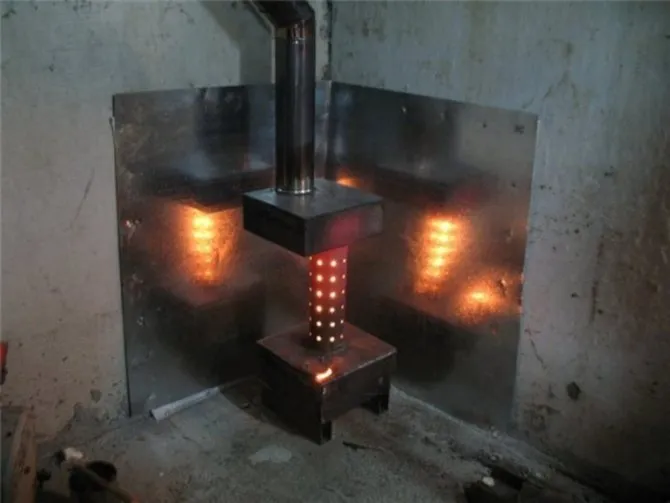

- Экран из кирпича, выложенный с 3 сторон печки предохранит от случайных ожогов и сохранит тепло после прогорания топлива. Расстояние от него до стенок буржуйки должно быть 5 — 7 см.
Несмотря на простое устройство, буржуйка считается самым надежным и дешевым способом обогрева гаража. В такой печи можно сжигать даже мусор. При выборе следует учитывать, что горизонтальные конструкции служат дольше вертикальных.
Буржуйка на отработке своими руками (видео)
Сварить конструкцию несложно. При этом всегда актуальна переделка котлов на дровах. Это экономично выгодное оборудования. Для работы понадобится только личное желание и металл для возведения конструкции. Корпус буржуйки может выполниться с баллона или стальных листов.
