Изготовление печи с водяным контуром для отопления дома: особенности и виды

При отоплении большого дома с множеством комнат рекомендуется выбирать наиболее экономичный вариант, например, печь с интегрированным котлом. Современная кирпичная печь, оборудованная водяным контуром, позволяет эффективно обогревать все помещения из единой источки.

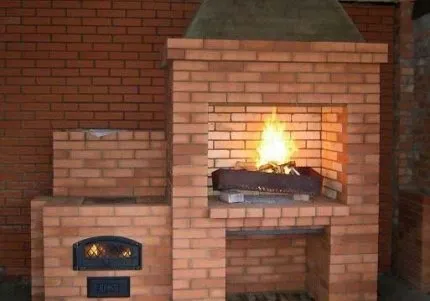

Способ работы и конструкция

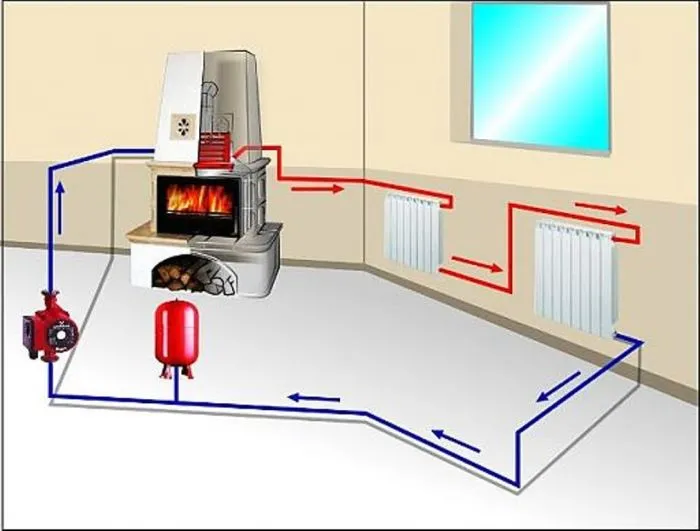

Пройдя сквозь контур, температура теплоносителя понижается и он снова поступает в теплообменник, где заново прогревается. Для идеальной циркуляции топлива в контур встраивают специальный насос. Важным элементом системы является бачок расширительного типа. Если речь идет о закрытой системе с герметичным контуром, такой элемент можно поставить в любом месте. В рамках открытой системы резервуар ставят в наиболее высокой контурной точке, это может быть чердак либо другое помещение.

Расширительный бачок – емкость для излишков нагретого теплоносителя. Он имеет разнообразную конструкцию, размер и объем, подбирать его необходимо с учетом типа отопительной системы и количества носителя тепла.

Устанавливаем котел

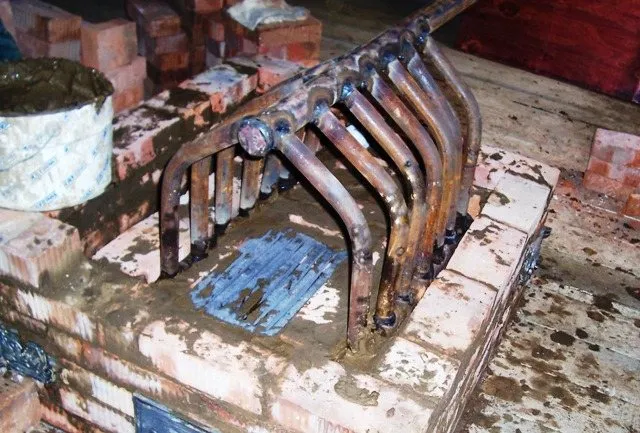

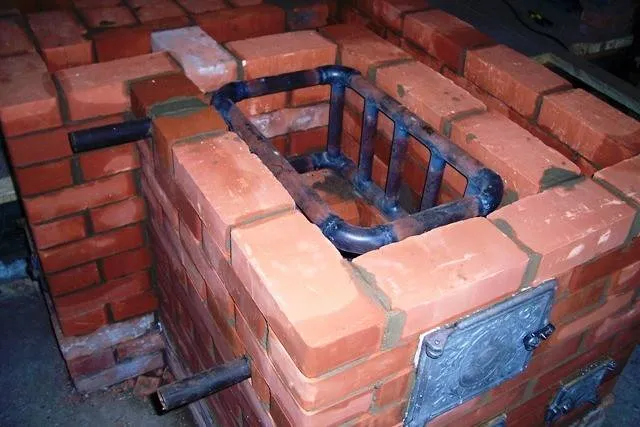

Котел размещается так, чтобы он полностью находился в топочном отсеке и в самом центре очага. Форма котла должна напоминать букву «П». Именно такая форма и месторасположение позволяет добиться максимальной эффективности печи. Идеальным материалом для изделия считается листовое железо или труба. Все компоненты водонагревательного котла делаются пустотелыми, так как они предназначены для отбора теплоэнергии.

Если вы стоите перед выбором, купить котел из листового металла или из труб и цена для вас не имеет большого значения, отдайте предпочтение второму варианту. Среди «Плюсов» этого оборудования — большая площадь конвекции, а также возможность готовить на такой печи пищу, потому что пламя будет достигать варочной поверхности.

Котел ни в коем случае не должен соприкасаться с кладкой. Зазор, который оставляется в передней части компенсируется за счет расширения материала во время нагрева.

ВАЖНО! Неверно считать, что для отопления большого дома необходимо приобретать котел больших габаритов.

Вот лишь один пример: для дома с площадью в 200 м.кв. вполне подойдет оборудование с размерами 75х50х30 см. Но если нужно повысить его производительность, лучше докупить насос для принудительной циркуляции теплоносителя.

Плюсы и минусы отопления с водяным контуром

В перечень преимуществ печи с водяным контуром входит:

• экономичный расход топлива по сравнению с системами, работающими на других энергоносителях;
• возможность установки печи в комплекте с остальными системами отопления;
• способность печки удачно вписаться в любой дизайнерский проект по оформлению интерьера.

Из минусов таких агрегатов отмечают необходимость отапливать печь зимой в режиме беспрерывной топки. В противном случае помещения не будут прогреваться до оптимальной температуры.

Печь с водяным контуром не является автоматизированной системой, поэтому топливо для обогрева в некоторых моделях агрегатов нужно загружать в ручном режиме.

Алгоритм действий: пошаговая инструкция

Чтобы сооружение с водяным контуром обеспечивало максимальную теплоотдачу, необходимо правильно ее сконструировать: соблюдать порядовку кладки и учитывать технологии печного строительства.

Фундамент

Тип и толщина основания определяются габаритами теплогенератора. Для классических русских печей требуются массивные ленточные постаменты. Для небольших систем подойдет бетонная подушка на 10-15 см. В некоторых случаях ее можно закрепить на каркасе из арматуры.

Кирпич

Для внешних стен используется огнеупорный керамический кирпич. Фундамент можно соорудить из бывшего в употреблении материала. При этом лучше выполнить футеровку внутренних покрытий топки шамотным камнем. Фасад отделать облицовочным кирпичом.

Раствор

Кладочную смесь готовят по классической схеме: песок с глиной заливают водой и размешивают с цементом до получения однородной консистенции. Также можно приобрести готовый раствор со специальными примесями.

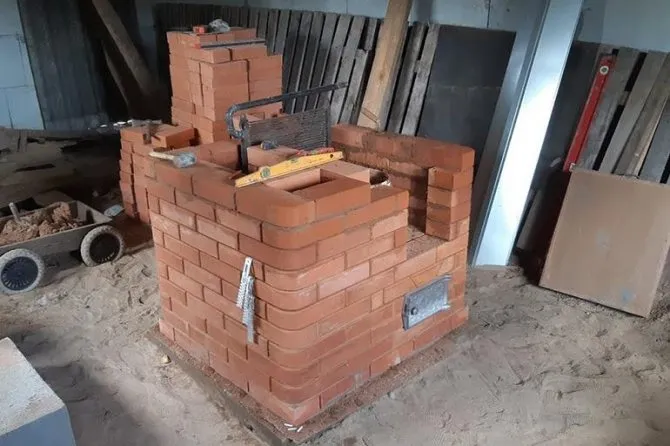

Кладка

Для прочного фундамента важно сформировать качественную обвязку швов. Они не должны совпадать, т. к. это повлияет на прочность конструкции.

Лучше сложить швы нижней секции по центру кирпичей следующего ряда.

Типы систем

Принудительная циркуляция

Система такого типа дополняется циркуляционным насосом, который отвечает за перемещение носителя тепла по печным трубам. Благодаря подключению системы к электричеству уровень напора в радиаторе можно контролировать при помощи вентилей. Это также дает возможность снижать количество топлива для нагревания теплоносителя. Принудительная циркуляция достаточно экономична, но ее главный недостаток — зависимость от электропитания. В случае отключения электричества она не будет работать.

Естественная циркуляция

При естественной циркуляции нельзя регулировать температуру, вдобавок система сложна в монтаже
Система с естественной циркуляцией работает на основе применения законов физики. В процессе функционирования теплоноситель перемещается по трубам из-за различий плотности холодной и горячей воды. Главное преимущество системы — энергонезависимость, поэтому ее часто создают в домах, где возникают перебои с электроэнергией. Из ее недостатков отмечают необходимость использовать тяжелые трубы из металла, например, чугунные, которые сложно монтировать. Также в системе нет возможности регулировать уровень прогрева каждого помещения.

Печь либо камин с водяным контуром может быть сделана из чугуна, стали либо кирпичной кладки. Подходящий вариант выбирает владелец дома. Во время выбора принимают во внимание общую площадь помещений, которые нужно отапливать, мощность прибора, объем места, выделенного под печь, расположение каждого элемента контура, функции агрегата и его дизайн. Помимо этих параметров нужно помнить о необходимости устанавливать под печкой специальный фундамент.

Рекомендации к проведению строительных мероприятий

При сооружении печи с варочной поверхностью и водяным контуром необходимо придерживаться следующих нормативов:

• Печку и ближайшие поверхности нужно отделить безопасным расстоянием. Перед топкой в этих целях дополнительно устанавливается металлический лист, защищающий пол и перегородки.
• Чтобы кладка была максимально прочной, проводят армирование каждого 4-го кирпичного ряда металлическими штырями.
• В качестве монтажной смеси применяют глиняный раствор средней пластичности. Скатанный из него небольшой шарик при ударе о пол не должен трескаться и рассыпаться.
• Дымовая труба должна иметь высоту не менее 5 м: наличие оголовника является обязательным условием. Этот элемент призван защищать дымоход от климатических осадков и засорений. Кроме того, он способствует усилению тяги и украшению постройки.

Возведение своими руками печи для дома с котлом обычно не вызывает особенных сложностей. Довольно часто можно встретить металлические конструкции, не уступающие кирпичным с точки зрения внешней эстетичности. Такое изделие способно в значительной мере украсить жилищный интерьер. Для сооружения кирпичных печей подбирается особый строительный материал. Лучший вариант – керамические красные кирпичи обожженного типа. Их отличает равномерный цвет и металлический звук при простукивании.

Подключение печи к системе водяного отопления

Агрегаты, которые топят угольными брикетами, могут иметь более плотные стенки. Это условие нельзя игнорировать, в противном случае котлы будут быстро прогорать, и их придется менять раньше истечения положенного срока эксплуатации.

Основные виды

Сооружая печное водяное отопление, можно пойти по одному из двух путей:

1. Если в доме уже имеется печь, то необходимо изготовить змеевик для установки внутрь конструкции. Этот прием применяется нечасто по причине своей трудоемкости. В таком случае довольно непросто изготовить топливник под имеющиеся габариты конструкции.
2. Сооружение тепловой установки своими силами, с учетом размеров регистра. Если все сделать правильно, гарантируется надежность и долговечность службы печи. Сугубого внимания заслуживают внутренние размеры рубашки. Ее толщина должна начинаться от 4-5 см, во избежание угрозы закипания воды. Чтобы уберечься от проблем с циркуляцией теплоносителя, обычно монтируют подходящую помпу.
3. При выборе толщины стенок за ориентир берутся теплотворные возможности выбранного топлива. Если в качестве энергоносителей предполагается использовать исключительно дрова, то достаточно будет и 3-х мм. Если планируется использовать уголь, толщину следует увеличить до 5 мм. Расстояние от регистра для печи до ее стенок рекомендовано в пределах 10-20 мм. Это позволит полностью нивелировать тепловое расширение металлических элементов, сохранив их от преждевременного разрушения.

Расчет мощности и размеров теплообменников

Мощность теплового обменника зависит от материалов, из которых он изготовлен. Если деталь чугунная, лучшим выбором станут модели серий МС-110-300 и МС-90-300. Благодаря небольшим размерам они легко помещаются в топку, площадь их нагрева для каждого ребра составит 0,14-0,16 м2. Если учесть эти цифры, можно рассчитать, сколько секций нужно, чтобы обогреть каждый контур. Для каждых 10 квадратных метров помещения понадобится 1 кВт, равный примерно 0,1 м2 площади от общего нагрева теплового обменника.

Как сделать печь своими руками

Когда корпус будет готов, останется установить дверцы, топку, варочную панель, теплообменник и другие детали. После окончания работ печь обязательно протапливают полностью и проверяют ее работоспособность.

Чертежи для печи можно разработать самостоятельно либо обратиться за помощью к профессионалам. При отсутствии опыта лучше доверить эту работу специалистам, которые подготовят подробную схему с учетом требований к отопительной системе и конкретному помещению. В этом случае готовый агрегат будет полностью соответствовать требованиям безопасности и критериям, предъявляемым к системе отопления.

Приготовление раствора

Оттого насколько качественно приготовленным будет строительный раствор зависит качество кладки печи с теплообменником и, как следствие — потери тепла при нагреве в дальнейшем. Чтобы приготовить смесь собственноручно, понадобится несколько дней. Процесс замеса включает несколько этапов:

• Подготовка глины. Для того чтобы оформить кирпичный котел, лучше воспользоваться кембрийской синей глиной. При отсутствии подобного варианта можно воспользоваться глинистым материалом местного сорта. За несколько дней до проведения работ глина замачивается в воде, пропорции зависят от типа вещества. Конечная консистенция напоминает жидкую сметану.
• Подбор песка. Для раствора понадобится песок. Разные виды материала подходят для различных целей, в случае печи, имеющей встроенный водяной котел, рекомендуется использовать кристаллический горный песок. До начала использования материал просеивают от примесей. Для этого песок погружают в воду, после чего оставляют на несколько дней. Время от времени мутная жидкость заменяется чистой. В конце процедуры песок следует просушить и дополнительно просеять.
• Приготовление раствора. На этом этапе необходимо соединить глину и песок, периодически помешивая материал до консистенции однородной жидкой сметаны. Если необходимую плотность не удалось получить, добавляется для загущения поваренная соль.
• Проверка качества. Готовый раствор проверяют на качество: качественный материал должен равномерно расстилаться по всей поверхности кирпича. Если в процессе отмечено, что раствор прилип к мастерку, значит, глина повышенной жирности и следует добавить песка. Когда, наоборот, смесь кладется плохо, стоит увеличить концентрацию глины.

( 1 оценка, среднее 4 из 5 )

Что такое печь камин с водяным контуром?

Печь-камин с водяным контуром (или водонагревательная печь-камин) представляет собой систему отопления, которая использует тепло, выделяемое при горении дров или другого топлива внутри печи, для нагрева воды. Эта горячая вода затем циркулирует по трубопроводам и радиаторам, предоставляя тепло в помещении. Таким образом, такая система сочетает в себе уютную атмосферу камина и эффективность водяного отопления.

Основные компоненты печи-камина с водяным контуром:

1. Огневая камера: Это пространство, где сгорает топливо (обычно дрова). Тепло, выделяемое при горении, передается стенкам камеры и далее к воде водяного контура.

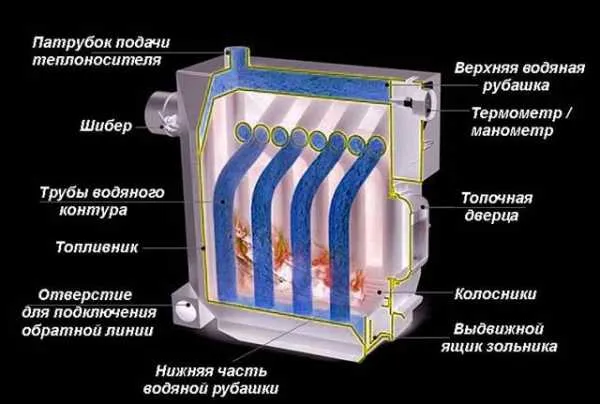

2. Теплообменник: Теплообменник — это компонент, который находится внутри огневой камеры и непосредственно соприкасается с огнем. Он обеспечивает передачу тепла от горячих газов к поверхности, через которую проходит вода.

3. Водяной контур: Это система трубопроводов, через которую циркулирует горячая вода. Она подключается к теплообменнику печи-камина и может включать в себя расширительный бак, циркуляционный насос и другие компоненты.

4. Теплоноситель: Это вода или антифриз, который циркулирует в водяном контуре и передает тепло от печи к радиаторам или другим элементам системы отопления.

5. Радиаторы или полы с подогревом: Горячая вода из водяного контура передает свое тепло радиаторам или системе полового отопления, обогревая помещение.

Преимущества печи-камина с водяным контуром включают возможность обогрева не только помещения, где установлена печь, но и других частей дома через систему радиаторов или полов с подогревом. Также это может быть эффективным способом использования дров как источника тепла. Однако установка и обслуживание такой системы требует навыков и опыта, поэтому рекомендуется проконсультироваться с профессионалами в области отопления и печей перед тем, как приступать к проекту.
