Изготовление подпорной стены из бетона своими руками — фото и видеоинструкции.

Если участок за городом находится в холмистой местности с выраженным рельефом и большими перепадами высоты, не стоит волноваться.

Материал может быть любой, но подпорная стенка из бетона способна десятилетиями с достоинством выполнять возложенные на нее функции, и преобразить участок до неузнаваемости.

При расположении земельного участка на территории, имеющей уклон больше 80 градусов, устройство подпорной стенки является мерой обеспечения безопасности и исключения сползания грунта. Эти сооружения устанавливают также при расположении частного дома на крутом  берегу у водоема.

Опорная стена из бетона на загородном участке, выполняет несколько основных функций:

Таким образом, подпорная стенка может быть; инженерным сооружением; декоративным – искусственно возведенным на ровном участке; или объединять в себе обе эти функции.

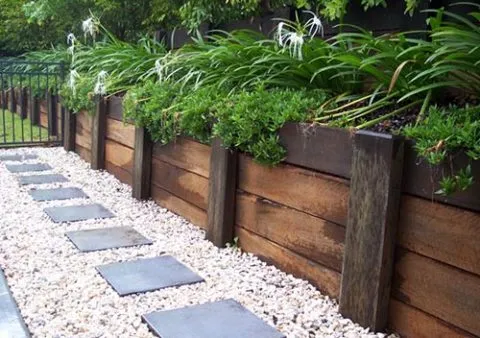

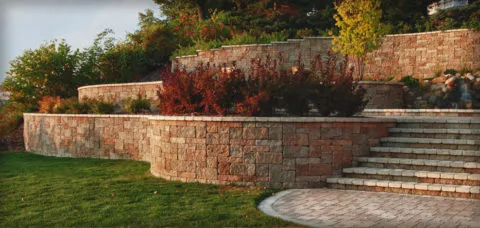

Подпорные стены из древесины и блочных материалов: кирпича, блоков, искусственного камня, хоть и обладают декоративностью, но имеют ограничения по высоте.

Основным качеством бетонной стенки является ее долговечность и способность выдерживать значительную нагрузку, связанную с давлением грунта.

Внешний вид бетона оставляет желать лучшего, но он может быть отделан любыми облицовочными материалами, сохраняя при этом свою прочность и основательность.

Грунт должен отличатся стабильностью и устойчивостью.

Рекомендация! Минимальная глубина залегания грунтовых вод должна находиться в 1 – 1,5 метрах от поверхности земли. Максимальная глубина промерзания – до 1,5 метров.

Определение расчетного сопротивления грунта основания

ШАГ 1.

Конструктив сооружения

Фундамент

Тип фундамента

Ширина подошвы фундамента [b], м м

Диаметр подошвы сваи, м м

Подвал

Подвал

Глубина заложения фундамента от уровня планировки[d], м м

Толщина слоя грунта выше подошвы фундамента со стороны подвала [hs], м м

Толщина конструкции пола подвала [hcf], м м

Расчетное значение удельного веса конструкции пола подвала [ycf], кН/м3 кН/м3

Глубина подвала, расстояние от уровня планировки до пола подвала [db], м м

Конструктивная схема сооружения

Сооружение с жесткой конструктивной схемой

Длина сооружения [L], м м

Высота сооружения [H], м м

ШАГ 2.

Основные сведения о грунтах

Тип грунта основания

Расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента [cII], кПа кПа

Угол внутреннего трения грунта основания [φII], ° °

Осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента [γII], кН/м3 кН/м3

Осредненное расчетное значение удельного веса грунтов, залегающих выше подошвы фундамента [γ’II], кН/м3 кН/м3

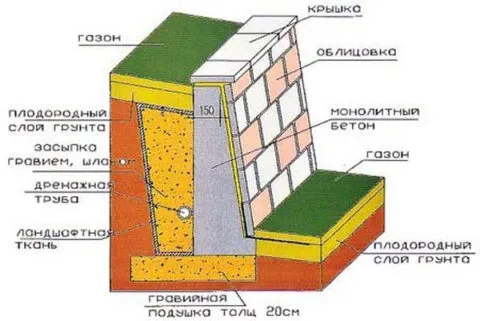

Основные элементы конструкции подпорной стенки показаны на фото ниже.

Наиболее важные характеристики, которыми должны обладать опорные стены из бетона – это устойчивость и переносимость высоких нагрузок от давления грунта. Это гарантия того, что конструкция не будет разрушена в результате обвала почвы.

Подпорная стена из бетона будет устойчива при правильном подборе ее толщины, которая зависит от высоты сооружения и характеристик почвы. При устройстве стены на мягком грунте рекомендуется увеличение ее ширины.

1. Основные сведения о грунтах

Грунт Выберите грунт

2. Установление степени морозной пучинистости грунтов

2.1 Определение степени пучинистости грунтов по их физическим характеристикам

2.2 Ориентировочная оценка пучинистости грунтов

Оценка степени пучинистости грунтов по рельефу местности

Сухие участки – возвышенности, всхолмленные места, водораздельные плато.
Грунты увлажняются только за счет атмосферных осадков.

Сухие участки – слабовсхолмленные места, равнины, пологие склонные с затяжным уклоном.
Грунты увлажняются за счет атмосферных осадков и верховодки, частично подземных вод.

Мокрые участки – пониженные равнины, котловины, межсклоновые низины, заболоченные места.
Грунты водонасыщаются за счет атмосферных осадков и подземных вод, включая верховодку.

3. Расчет фундаментов на пучинистых грунтах

3.1 Определение нагрузок на фундаменты

Конструктивная схема здания

Здание с наружными несущими стенами

Здание с наружными и внутренней несущими стенами

Стена Выберите материал для стены

Указать свои значения нагрузок (будут учитываться только они)

Учитывать только мои нагрузки

Возведение подпорной стенки

Когда все параметры рассчитаны и выбрана конфигурация и размеры стены, можно приступать к ее возведению

Траншея

Это первый этап возведения опорной конструкции. На земельный участок наносят разметку в соответствии с заданной формой и толщиной будущей конструкции, учитывая ширину фундамента, роют траншею.

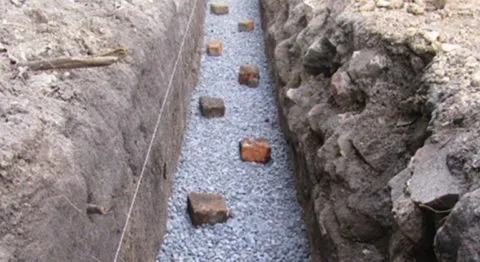

Устройство траншеи под опорную конструкцию

Дно траншеи тщательно утрамбовывают при помощи лопаты. Боковым срезам придают ровную геометрическую форму. На дно траншеи укладывают гравийную или щебневую подушку.

Гравийная подушка на дне траншеи

Для усиления прочности фундамента, поверх гравия укладывают армирующую сетку или металлические прутья. По контуру траншеи в вертикальном положении устанавливают арматурные прутья обеспечения прочности конструкции.

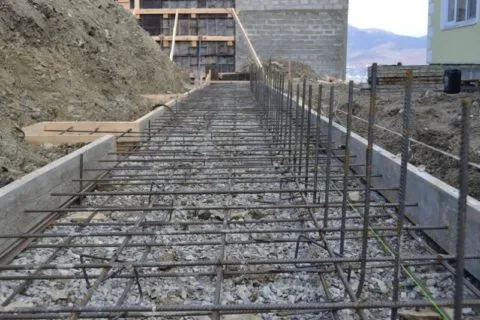

Армирование опорной стены

Опалубка

Опалубка

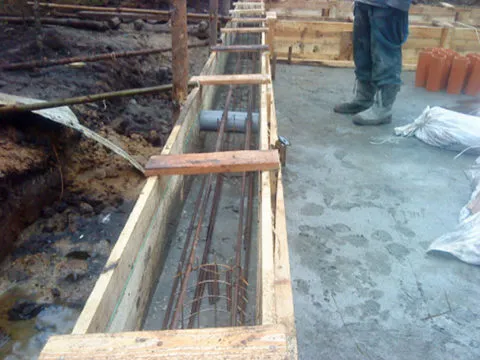

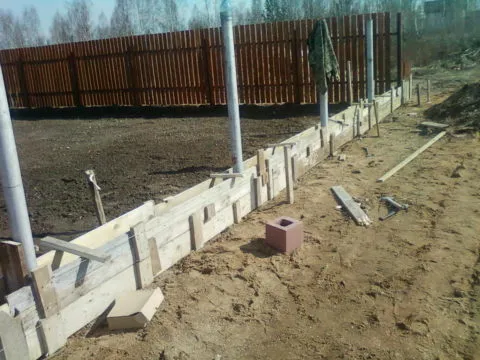

Подпорные стены из монолитного железобетона, требуют устройства массивной опалубочной конструкции, способной выдержать давление тяжелого бетонного раствора.

• Щиты для опалубки изготавливают из досок толщиной от 3 см.
• Соединяться в горизонтальном положении между собой они должны при помощи вертикально установленных брусьев сечением 5 х 10 см.
• Фиксация конструкции производится при помощи распоров, установленных в грунт через каждые 50 см с обеих сторон конструкции.
• Сначала устанавливают заднюю стенку опалубки.
• Чтобы избежать деформации и прогиба каркаса, вдоль стены устанавливают вертикальную металлическую арматуру. На данном этапе устанавливают дренажную систему.

Дренаж подпорной стенки

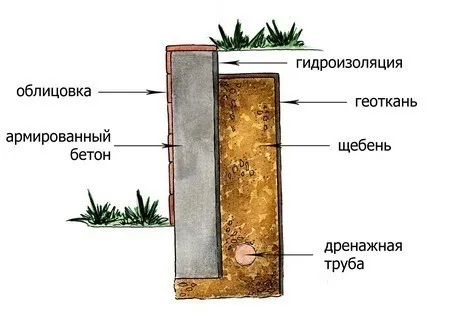

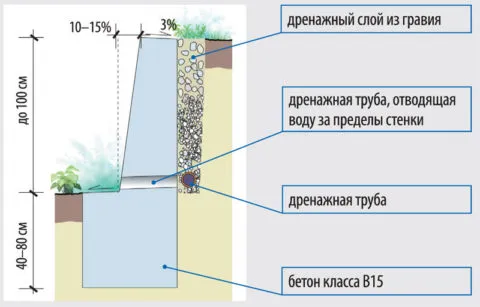

Подпорная стенка в разрезе

Дренаж может отличаться способом расположения:

1. Поперечный дренаж

Поперечный дренаж

В теле стены должно быть оставлено отверстие, имеющее диаметр до 10 см или вставлена трубка диаметром 5 см под углом с шагом в 1 м. Водоотведение производится в расположенный поблизости водоприемник.

Поперечная дренажная труба

1. Продольный дренаж

Продольный дренаж

По уровню фундамента укладывают дренажную гофрированную трубу, завернутую в материал из геотекстиля, который впитывает влагу и способствует попаданию ее в отверстия трубы, из которой она выводится за пределы конструкции.

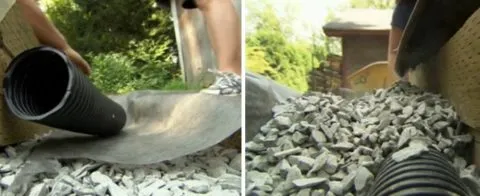

Укладка продольной дренажной трубы своими руками

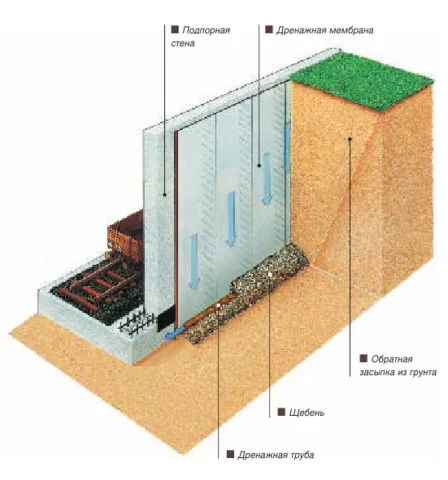

Каждый из этих вариантов предполагает укладку дренирующего слоя между поверхностью стены и почвой. Дренирующий слой может состоять из гравия, битого кирпича или крупнозернистого песка толщиной в 7 – 10 см.

  Важно! Устройство дренажного слоя производят на этапе подсыпки грунта. Вместо фракционных материалов, можно использовать современное дренажное полотно из объемного текстиля, тогда дополнительное давление на опорную стену будет исключено.

Раствор

Для того чтобы подпорная стенка выдерживала высокие нагрузки и была долговечной, необходимо применять качественный морозостойкий бетонный раствор. Для монолитных тонкостенных конструкций из железобетона это раствор марки В10/В15, для сборных конструкций – В15/В30.

Морозостойкость бетона:

Спустя 5 дней после того, как раствор схватится, опалубку удаляют. Внешняя поверхность конструкции обрабатывается при помощи цементной штукатурки. Через месяц бетон наберет свою рабочую прочность, и сможет нести нагрузку.

На этом этапе выполняют заполнение пространства, расположенное с задней стороны конструкции. Чтобы раствор был качественным, должна соблюдаться инструкция его приготовления и необходимые пропорции.

Расчет цементного раствора

Заполнение пространства за опорной конструкцией

Сначала засыпают дренажный грунт или укладывают дренажное полотно, о котором было сказано выше. После этого укладывают слоями в 20 – 40 см ранее отобранную грунтовую массу, которую необходимо утрамбовывать по мере засыпки. Верхним слоем укладывается растительный грунт.

Засыпка пространства задней части стенки

Спустя несколько недель произойдет естественная усадка грунта, поэтому необходимо будет произвести подсыпку.

Важно! Нельзя подсыпать ранее вынутые торф, ил, грунт, в котором содержание органических и растворимых включений превышает 5% по весу, а также мерзлый грунт.

Гидроизоляция поверхности подпорных стенок

Гидроизоляция подпорной стенки

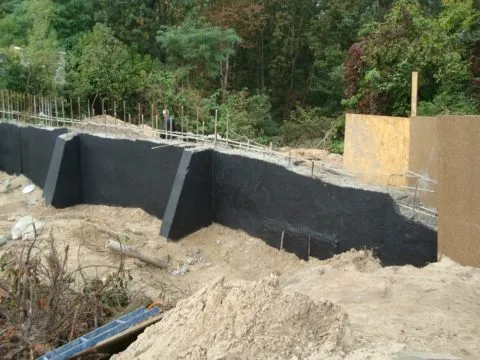

Задняя стенка подпорной конструкции должна быть надежно гидроизолирована при помощи рубероида или кровельного гидроизоляционного материала (толь). Они в два слоя укладываются на мастику из битума. Если грунт сухой, то достаточно обработать заднюю поверхность опоры двумя слоями битума.

Обработка подпорной стенки битумом

Декорирование подпорных стенок

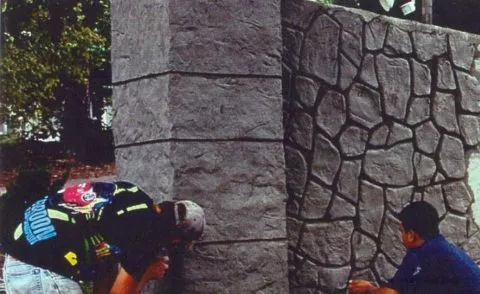

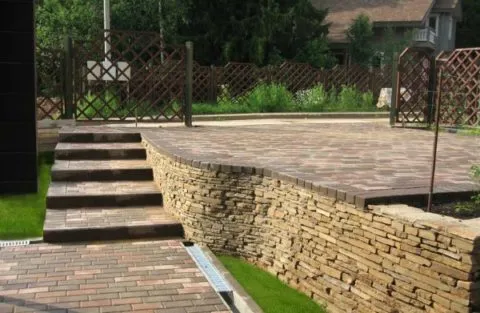

Подпорная стенка, облицованная искусственным камнем

Сам по себе бетон имеет непрезентабельный внешний вид, поэтому подлежит отделке. Это необходимо сделать еще и для того, чтобы защитить его пористую поверхность от проникновения влаги. Выбирая отделочный материал, стоит учесть архитектуру частного дома и стилистику окружающего ландшафта.

В качестве отделочного материала можно выбрать:

1. Краску;

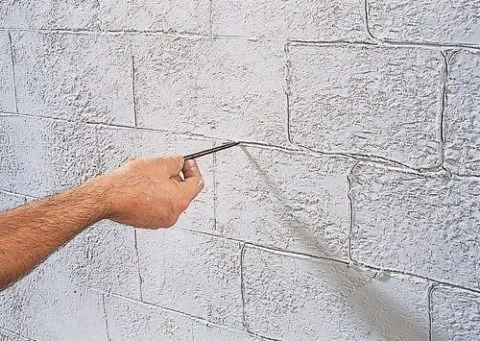

Имитация кладки на окрашенной поверхности

1. Штукатурку;

Штукатурка с имитацией натурального камня

1. Деревянные панели;

1. Искусственный камень;

Облицовка подпорной стенки искусственным камнем

Цена зависит от выбранного материала.

Видео в этой статье расскажет, как возводить железобетонные подпорные стенки.

Как делается подпорная стенка?

Подпорная стенка — это конструкция, которая поддерживает землю или стены, чтобы предотвратить их оползание или падение. Она может быть сделана из различных материалов, включая камень, бетон, дерево или металл. Общий процесс построения подпорной стенки выглядит так:

1. Подготовка фундамента: Необходимо провести геологическую исследовательскую работу, чтобы определить тип и качество грунта. Затем нужно подготовить фундамент для подпорной стенки.

2. Установка основания: Необходимо установить основание для подпорной стенки, используя бетонные или каменные блоки.

3. Установка стенок: После того, как основание установлено, нужно установить стенки, используя камень, бетон или другой материал.

4. Заливка бетона: Межд

ду можно залить бетон между стенок, чтобы обеспечить дополнительную прочность.

5. Установка заборчиков: Наконец, можно установить заборчики или деревянные палочки, чтобы дополнительно укрепить подпорную стенку.

Важно отметить, что подпорная стенка требует профессиональной консультации и правильной установки, чтобы обеспечить ее надежность и безопасность.
