Почти каждый год вот уже несколько лет подряд я выезжаю на две-три недели на природу с палаткой.
Вместе с палаткой и этим набором снаряжения следует мое парапланерное оборудование, парашют и прочие вещи. Раньше, когда я был в одиночестве, удавалось как-то ужиться с этим: мой параплан и часть вещей помещались в машине, я размещался в палатке, еще что-то можно было подвесить под навесом. Но сейчас ко всему этому добавился такой же объем снаряжения моей жены. В такой ситуации на помощь приходит прицеп домашнего изготовления.
Я давно засматривался на небольшие домики на колесах, но не было никакой возможности ни купить, ни сделать, т.к. ни денег, ни места для постройки не было. И, наконец, звезды сошлись!
Начинаем!
Из хотелок на первом этапе:
-Не выступать за габарит ширины автомобиля
-Не очень длинный
-«Аэродинамичная» форма для снижения лобового сопротивления и расхода топлива.

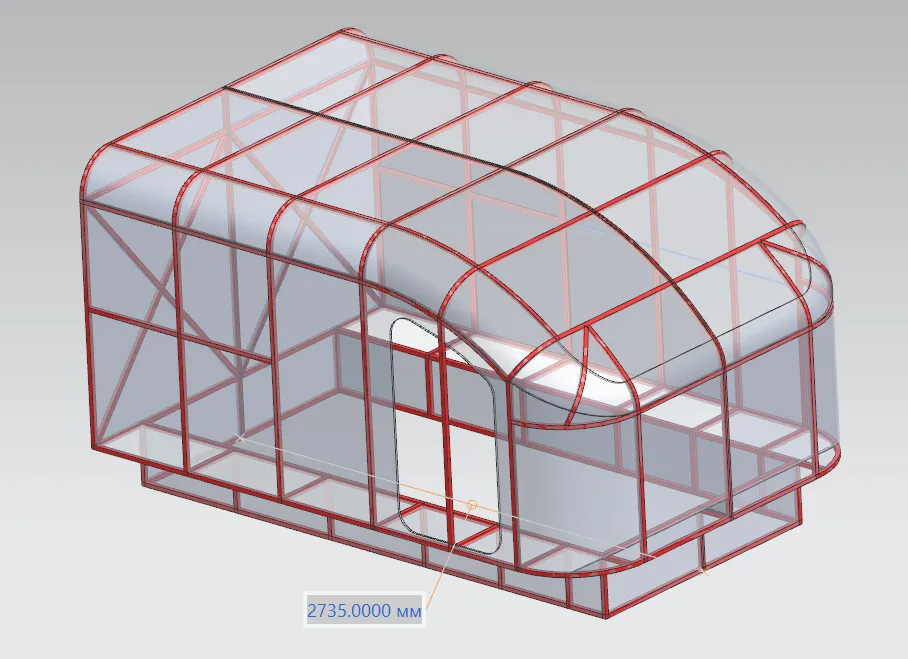

Удивительно, но выбор б/у прицепов оказался очень мал, а из новых выбор первоначально пал на МЗСА 817705.012 с длиной внутри кузова 2735 мм и шириной 1370. Смоделил каркас прицепа в первом приближении:
Поехали с женой за прицепом, посмотрели еще на соседние модели, у жены возникла крайне рациональная мысль: большинство стройматериалов кратно 3 метрам, следующая модель дороже совсем немного, но в хозяйстве будет значительно полезнее!
Приобрели МЗСА 817711.012 той же ширины, но длиннее на полметра внутри.

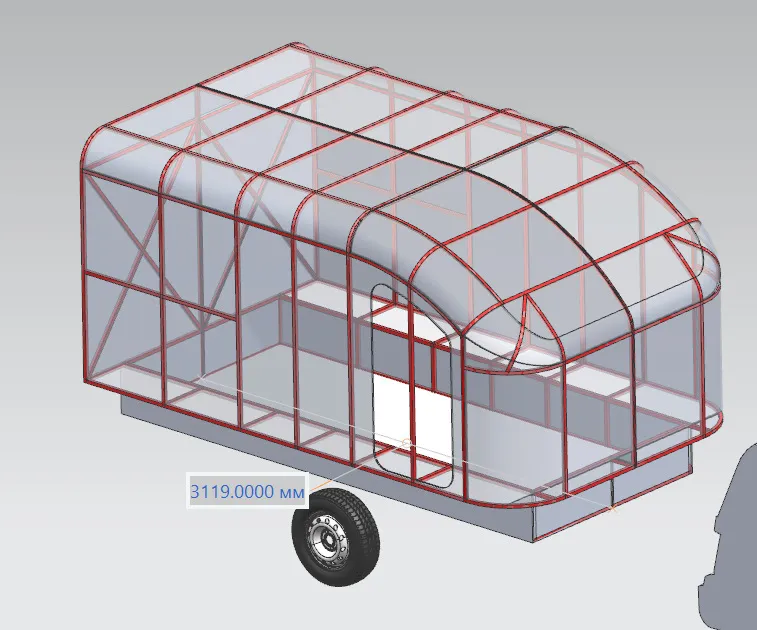

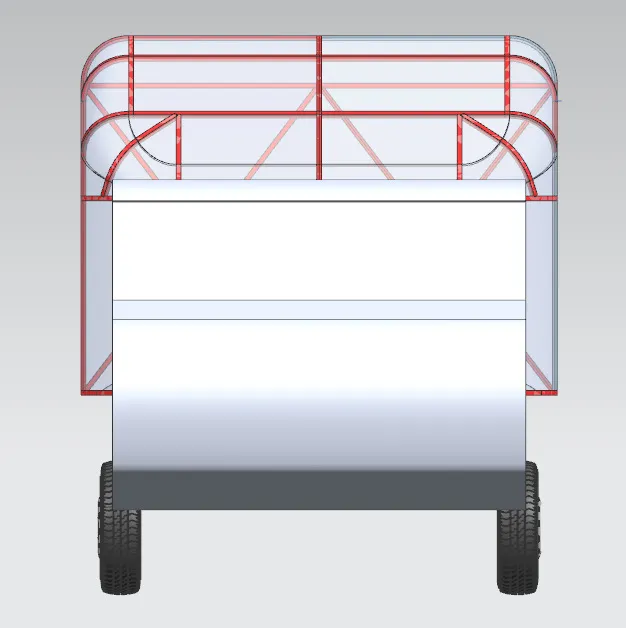

Обновил электронный макет прицепа, добавил еще один шпангоут, смоделил габаритно машину для понимания общих пропорций.
Каркас сварной из стальных труб 20х20х1.5, масса погонного метра 0.84 кг, общий метраж труб 83 метра.
Масса каркаса ~70 кг, еще 380 кг грузоподьемности в запасе есть. Между шпангоутами будут установлены плиты XPS, после чего обтяну стеклотканью с эпоксидной смолой.
В конструкции немало гнутого профиля с 4 разными радиусами: 180, 380, 1400, 1600 мм. Для первых двух делаю простейший трубогиб из фанеры и профильной трубы.
Гнет хорошо!
Аналогичную фанерную оправку делаю на R380
Большой радиус гну иначе
Первая прикидка формы живьем
Чтобы шпангоуты получились плоскими и повторяющимися, из больших квадратных труб делаю импровизированный сварочный стол — выкладываю их по уровню, сверху кладу 15 мм фанеру, которая потом пойдет на пол прицепа (или не пойдет из за своей тяжести. еще не решил).
Из этой же фанеры делаю стапелек для сварки.
Так как швы будут зачищаться практически «вноль», то варю с зазором 1-2 мм, чтобы было хорошее проплавление на всю толщину материала.
Первая партия деталей готова
После сварки первых 5 одинаковых шпангоутов можно будет начинать выставлять каркас.
PS Вопрос знатокам: есть ли ограничение на высоту легковых прицепов? =)
