Изготовление приточной вентиляции в квартире — своими руками

У многих владельцев домов вентиляционные системы ассоциируются с вытяжными решетками и вертикальными вентиляционными шахтами, прокладывающими путь через крышу. Правда, эти компоненты отвечают за удаление отработанного воздуха, однако без поступления свежего воздуха снаружи, вытяжка работает недостаточно эффективно. Если интересует вопрос «как организовать приточную вентиляцию», то…

• Варианты организации притока
  • 1.1 Простейший бесплатный метод
  • 1.2 Сплит-системы с функцией вентилирования
  • 1.3 Установка приточного клапана в окно
  • 1.4 Стеновое вентиляционное устройство
• Бризеры и рекуператоры
• Заключение

Варианты организации притока

Важность приточной вентиляции поясним на примере. Представьте герметичную емкость с водой, откачиваемой насосом. Поскольку освобождающийся объем не заполняется воздухом, давление в резервуаре падает. В определенный момент насосу не хватит мощности на преодоление вакуума и дальнейшее выкачивание – рабочее колесо начнет перемешивать воду на месте.

Ключевой момент. При воздухообмене внутри помещений действует аналогичный принцип – естественная либо принудительная вытяжка не сможет эффективно удалять загрязненный воздух, если не предусмотрено замещение притоком.

Без нормального притока более мощная вытяжка создает эффект обратной тяги (опрокидывание) в вентканале меньшего сечения

После установки герметичных пластиковых окон и закладки приточной щели, ранее находящейся под подоконником, поступление воздушных масс снаружи исключено. Последствия: вентилятор или вентканал большего сечения (обычно на кухне) опрокидывает тягу в меньшей шахте (туалет), откуда в квартиру поступает неприятный запах. Гостиная, спальня и другие помещения остаются вовсе без вентилирования.

Существует несколько способов, как сделать полноценную приточно-вытяжную вентиляцию частного жилища:

• народный метод – подрезка оконных уплотнителей;
• купить кондиционер с функцией подачи уличного воздуха;
• встроить в пластиковое окошко регулируемый воздушный клапан;
• сделать отверстие в стене и вмонтировать локальное приточное устройство.

Совет. Работоспособность естественной домашней вытяжки можно проверить так: снимите вентиляционные решетки в кухне и санузле, прикрепите над первым проемом 2—3 полоски бумаги, второй наглухо залепите листом А4 и скотчем. Если полоски втягиваются внутрь канала, значит, в квартиру поступает воздух – тяга работает.

Схема одноэтажного дома с возможными вариантами приточных устройств

Рассмотрим плюсы и минусы каждого из перечисленных методов. Задача – предложить вам правильный и относительно недорогой способ организации притока.

Простейший бесплатный метод

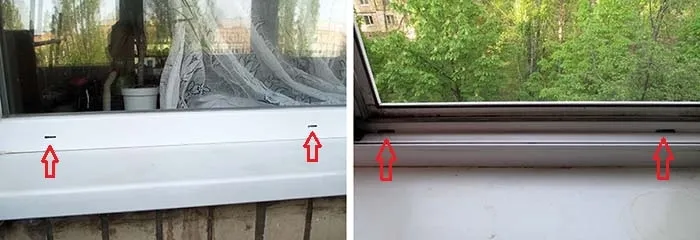

Суть способа заключается в использовании существующих дренажных отверстий в оконном профиле, предназначенных для отвода конденсата наружу. Два скрытых отверстия, куда уходит вода, расположены на внутренней части рамы, выходные находятся на внешней стороне профиля и закрыты заглушками, как показано на фото.

Одно условие: метод не сработает при плохой тяге в вертикальном канале. Начните с проверки вытяжки и прочистки вентиляционной шахты.

Придумка домашних мастеров позволяет быстро организовать приточную вентиляцию своими руками без финансовых затрат:

1. Откройте оконную створку, снимите москитную сетку.
2. Пользуясь отверткой, вытащите обе пластиковых заглушки из внешних дренажных отверстий.

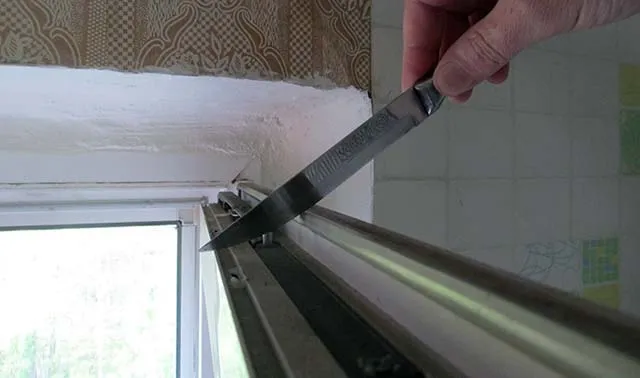

3. Ножом аккуратно вырежьте участок резинового уплотнителя на верхнем торце рамы длиной не более 5 см. Закройте окно.

Работа данной вентиляции построена по следующей схеме: под воздействием тяги вентканала наружный воздух всасывается сквозь дренажное отверстие, проходит внутри профиля и попадает в щель между створкой и рамой. Поднявшись в верхнюю часть, воздушный поток проникает в комнату через проем в уплотнителе.

Зимой подогрев холодного притока начинается в конструкции окна и завершается на выходе, когда воздух смешивается с восходящим конвективным потоком, идущим от радиатора отопления. Аналогичным образом делается приточная щель в пластиковой балконной двери, но с дополнительной подрезкой наружной резинки, как показано на видео:

Преимущество данного варианта – нулевая себестоимость и реальная возможность устроить проветривание квартиры при закрытом окне. Недостатков гораздо больше:

• воздушный поток нельзя регулировать, сильный ветер станет задувать через щель;
• летом в открытом дренаже могут поселиться недружественные насекомые, например, осы;
• в теплый период, когда естественная тяга уменьшится из-за небольшой разницы температур, малые отверстия не пропустят нужное количество воздуха.

Последний минус: удаление части резинового уплотнителя доступно лишь на открывающихся створках. Сверлить глухие окна – не вариант. Поэтому способ нельзя назвать правильным и рекомендовать его всем домовладельцам.

Сплит-системы с функцией вентилирования

Помимо режимов обогрева / охлаждения, бытовые кондиционеры ряда производителей способны подавать в помещение уличный воздух и даже работать в качестве вытяжки (поочередно с притоком). Чем удобен данный вариант:

• обновление воздушной среды в комнате происходит принудительно, независимо от силы тяги в шахте;
• втягиваемый вентилятором воздух подвергается обработке – фильтрации и подогреву либо охлаждению;
• интенсивность потока регулируется;
• объем притока не зависит от порывов ветра и прочих погодных условий.

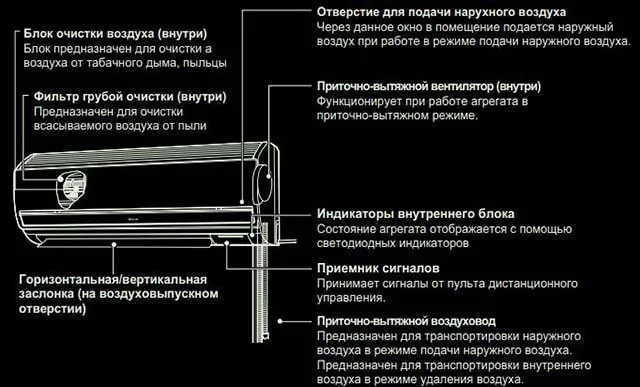

Схема работы внутреннего блока кондиционера

Справка. Воздушная смесь всасывается отдельным вентилятором, расположенным во внутреннем блоке сплит-системы. Сквозь наружную стену прокладывается дополнительная трубка – воздуховод длиной до 1 м.

Главная проблема с реализацией подобного воздухообмена – высокая цена оборудования. Покупать в каждую комнату по кондиционеру за 500—600 у. е. ради приточной вентиляции – нецелесообразно, существуют более дешевые варианты. Но если вы планируете ставить сплит-систему для охлаждения, стоит подумать о выборе агрегата с притоком и рециркуляцией воздуха.

Негативные стороны использования кондиционера в качестве приточной установки мы сформировали по отзывам покупателей интернет-магазинов и посетителей форумов:

1. Приток осуществляется только при включенном агрегате, остальное время наружный канал прикрыт заслонкой.
2. Отдельный вентилятор, отвечающий за подачу свежей воздушной смеси, постоянно шумит.
3. Из-за быстрого загрязнения придется чаще чистить фильтры.
4. На некоторых моделях режимы вентиляции и кондиционирования несовместимы. Подача и нагрев воздуха включается отдельно.

Примечание. Правильно выполнить монтаж сплит-системы в частном доме либо квартире вам поможет развернутое руководство.

Установка приточного клапана в окно

Так называемый оконный проветриватель представляет собой продолговатую пластиковую крышку, оснащенную регулировочной заслонкой. Существует 2 типа клапанов:

1. Монтируемые на глухие окна. В профиле фрезеруется сквозная приточная щель, снаружи прикручивается защитный козырек, изнутри – крышка с регулятором потока.
2. Изделия для открывающихся створок. Устанавливаются на внутренней стороне рамы, часть уплотняющей резины меняется на специальный материал. Фрезеровать окно не требуется.

Схемы работы клапанов: для открывающихся (слева) и глухих створок (справа)

Справка. Клапаны позволяют наладить работу приточно-вытяжных систем с естественным побуждением и предназначены для любых типов светопрозрачных конструкций – ПВХ, алюминиевых и деревянных. Популярные бренды – «Вентс», Air-Box и Aereco, цена – до 10 у. е.

Приточные оконные устройства желательно применять в помещениях с хорошей вытяжкой, иначе поступление воздуха получится мизерным. Декларируемая производительность клапанов составляет около 30 м³/ч, чего хватит одному человеку, но маловато для нормальной вентиляции жилых комнат.

На котельную и ванную, где нормы предусматривают более интенсивный воздухообмен, понадобится 3—4 подобных изделия, проще врезать переточную решетку в дверь. Еще нюанс: реальная производительность устройств сильно отличается от декларируемой в меньшую сторону.

Рассчитать приток несложно – узнайте размеры входной щели и определите количество проходящего сквозь нее воздуха, пользуясь нашей инструкцией. Результат выйдет меньше обещанных 30 м³/ч (подскажем: не более 25 кубов при скорости 1 м/с). На 3 члена семьи понадобится 4 клапана в каждое помещение, абсурд.

Как установить приточный клапан на створку:

1. Приложите корпус изделия к верхнему торцу открытой рамы в месте крепления.
2. Ориентируясь по краям крышки, обрежьте штатный уплотнитель, для Air-Box длина удаляемого участка составит 35 см. Аналогичный кусок резины нужно вырезать на основной раме, напротив створки.

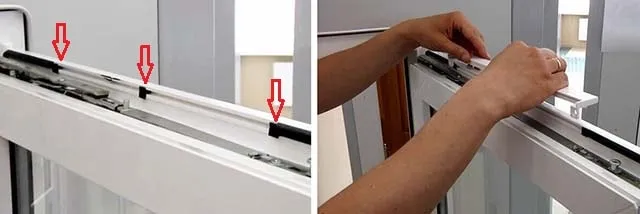

3. Вставьте в паз оконного профиля 3 пластмассовых дюбеля – фиксатора, примерившись по крепежным отверстиям на крышке. Снимите с корпуса защитную ленту и прикрутите клапан саморезами.
4. Вместо срезанного уплотнителя приклейте элементы из комплекта вентиляционного устройства.

В глухую раму клапан установить сложнее – надо аккуратно вырезать узкий проем в профиле. Если не хотите обращаться к мастерам и платить деньги, сделайте щель самостоятельно – нанесите точную разметку и просверлите отверстия. Козырек и внутренняя крышка ставятся без проблем. Краткая инструкция по монтажу изделия на створку представлена на видео:

В целом оконные проветриватели сгодятся для небольшой квартиры. Но в комнатах загородного коттеджа с высокими потолками заявленной производительности недостаточно. Второй негативный момент: зачастую рама ПВХ окна наполовину перекрыта верхним откосом, места под клапан не остается. Тогда реализуется другое техническое решение под названием…

Стеновое вентиляционное устройство

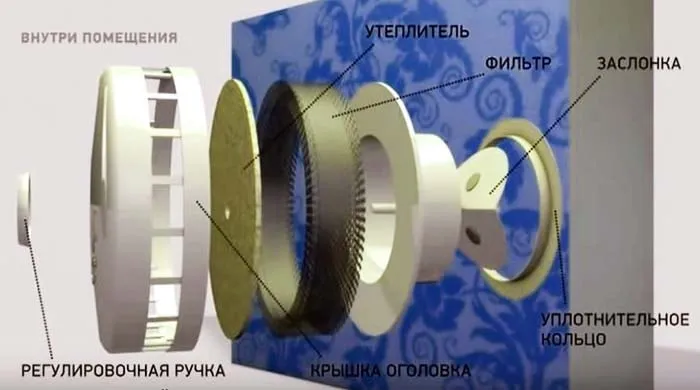

Монтируемый внутрь стены клапан пассивной вентиляции состоит из таких элементов:

• приточная труба диаметром 60—150 мм (размер зависит от модели и производительности устройства);
• наружный конец трубы закрывается москитной сеткой и вентиляционной решеткой;
• с другого торца встроена регулировочная заслонка;
• со стороны комнаты труба соединяется с корпусом, куда помещен воздушный фильтр (класс очистки G3) и теплоизоляционная прокладка.

Примечание. Чтобы внутри канала не образовывался конденсат, между стеной и трубой закладывается слой утеплителя.

Как и в предыдущем случае, приток через клапан обеспечивается за счет разрежения, создаваемого вытяжными шахтами либо вентиляторами. Изделия способны пропускать в помещение 35—60 м³/ч воздуха в зависимости от пользовательской настройки. При включении местной вытяжки с механическим побуждением, например, кухонной, расход притока тоже увеличится до 70—90 м³/ч.

В устройствах различных брендов встречается 2 типа регуляторов производительности – лепестковый и диафрагменный, второй обойдется дешевле. При необходимости любую заслонку можно полностью закрыть. Цена изделий стартует от 15 у. е., популярные производители – «Вентс», «Домовент», Helios и другие.

Как устанавливается клапан:

1. Определите месторасположение вентиляционного элемента. Рекомендация следующая: устройства малой производительности с трубой Ø60 мм лучше поставить между подоконником и батареей отопления. Клапаны диаметром более 10 см размещайте рядом с оконным проемом на высоте 2 м от пола.

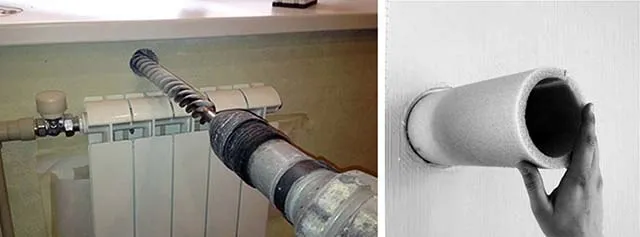

2. Проделайте в стене сквозное отверстие, используя строительный перфоратор и комплект буров подходящей длины. В каркасном либо деревянном доме применяйте коронные сверла. Если комната граничит с балконом, сверлить лучше снаружи.
3. Обрежьте трубу по толщине ограждения, оберните утеплителем типа «Пенофол» и плотно вставьте в отверстие. Оставшиеся щели задуйте монтажной пеной.
4. Изнутри прикрепите корпус клапана к стене, соединив с трубой. Снаружи поставьте вентиляционную решетку.

Совет. Отверстие делайте максимально круглым, ориентируйтесь по внешнему диаметру канала, обернутого утеплителем. Изделия компании «Вентс» комплектуются телескопическими раздвижными трубами, их обрезать не придется. Подробности монтажа смотрим на видео:

Сфера применения устройств пассивного притока гораздо шире, чем вентиляция в квартире или загородном коттедже. Клапаны могут обеспечивать воздухообмен в других подсобных строениях — бане, котельной, гараже с подвалом.

Недостатков отмечается всего два: отсутствие подогрева холодного воздуха и ручная регулировка в процессе эксплуатации. Летом заслонка полностью открывается, зимой устанавливается на минимум. Преимущества:

• клапан подходит большинству рядовых пользователей по цене и производительности;
• входящий воздух очищается фильтром;
• устройство не обмерзает и не покрывается конденсатом, иней появляется на оголовке при морозе ниже минус 35 °С;
• не потребляет электричество, эксплуатационные расходы минимальны.

Оголовки вентиляционных элементов выглядят довольно эстетично

Бризеры и рекуператоры

Проблема с подачей холодного воздуха, характерная для стеновых клапанов, решена в бризерах – местных приточных установках, оснащаемых вентилятором и электрическим нагревательным элементом. Достоинства агрегата:

• три ступени очистки притока – в грубом, тонком и сорбционном (угольном) фильтре;
• подогрев воздуха до установленной температуры;
• автоматическое и ручное регулирование производительности вентилятора;
• мониторинг качества воздушной среды – измерение влажности, температуры и концентрации углекислого газа;
• частичная рециркуляция — возврат комнатного воздуха после фильтрации — позволяет экономить электроэнергию;
• дистанционное управление с пульта либо смартфона.

Отметим 3 недостатка агрегата: эксплуатационные расходы на электричество, высокая стоимость бризера и его ремонта в случае выхода из строя. Описывать технологию монтажа нет смысла – бытовой прибор встраивается в стену аналогично клапану.

Устройство бризера — местной приточной установки

Справка. С помощью бризеров удобно и комфортно вентилировать любые жилые помещения. Но назвать агрегаты общедоступными сложно – цена изделий известного бренда «Тион» начинается от 300 у. е.

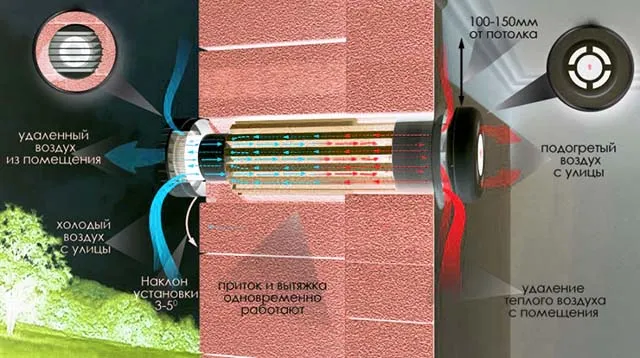

Еще дороже обойдется стеновой рекуператор – приточно-вытяжной агрегат, способный отнимать теплоту удаляемого воздуха. Существует 3 типа установок, отличающихся по стоимости и принципу действия:

1. Реверсивные (продавцы называют их регенерационными). Алгоритм работы прост: сначала вытяжной воздух нагревает керамический теплоаккумулятор, потом единственный вентилятор меняет направление потока и элемент отдает накопленную теплоту притоку. Цикл повторяется с интервалом около 1 минуты.
2. Ротационные. Здесь постоянно работает 2 вентилятора – приточный и вытяжной. Оба потока проходят сквозь вращающийся ротационный рекуператор, обмениваясь теплом.
3. Перекрестноточные. Вытяжной воздух передает теплоту притоку через тонкие стенки алюминиевого или медного теплообменника. Вентиляторы направляют потоки навстречу друг другу, как изображено на схеме.

Наиболее эффективный вариант рекуперации – в перекрестном теплообменнике, позволяющем вернуть порядка 70% тепловой энергии обратно в помещение. КПД ротационной установки немного меньше — примерно на 5%. Реальные показатели теплообмена в реверсивных агрегатах неизвестны, а продавцы, как водится, завышают КПД этих рекуператоров.

Заключение

Итак, полноценная приточная вентиляция в квартирах и частных домах может организовываться с помощью клапанов и вентиляционных установок принудительного действия. Рекуператоры и бризеры довольно эффективны, но дороги, оконные клапаны подают мало воздуха. Компромиссное решение –  приточное устройство естественной вентиляции, монтируемое в стену квартиры.

Как правильно сделать приточную вентиляцию?

Приточная вентиляция предназначена для подачи свежего воздуха в помещение и обеспечения хорошей циркуляции воздуха. Вот основные шаги, которые помогут вам правильно сделать приточную вентиляцию:

1. Проектирование:

   • Определите объем помещения, для которого планируется приточная вентиляция.
   • Рассчитайте необходимый объем подаваемого воздуха в зависимости от норм и требований для конкретного типа помещения (например, жилые помещения, офисы, производственные зоны).
   • Учтите также факторы, такие как количество людей, работающих или находящихся в помещении, источники тепла и загрязнений, чтобы определить требуемую производительность вентиляционной системы.

2. Выбор оборудования:

   • Выберите подходящий тип вентиляционного оборудования. Для приточной вентиляции часто используют рекуперативные или теплообменные установки, которые помимо подачи свежего воздуха, также сохраняют тепло от отработанного воздуха.
   • Выберите оборудование с соответствующей производительностью, эффективностью фильтрации и контролем скорости потока воздуха.

3. Установка:

   • Разместите вентиляционное оборудование наиболее оптимальным образом с учетом доступа к воздуховодам, электропитанию и обслуживанию.
   • Установите воздуховоды для подачи свежего воздуха. Они должны быть расположены таким образом, чтобы равномерно распределять воздух по всему помещению.

4. Регулировка и обслуживание:

   • Настройте систему на подходящую скорость воздушного потока в зависимости от объема помещения и нормативных требований.
   • Регулярно очищайте и меняйте фильтры, чтобы поддерживать качество воздуха и эффективность системы.
   • Производите обслуживание оборудования согласно рекомендациям производителя.

5. Энергоэффективность:

   • Учтите вопросы энергоэффективности при выборе и настройке оборудования. Регулирование скорости потока воздуха и использование теплообменников помогут снизить потребление энергии.

6. Профессиональная помощь:

   • В зависимости от сложности установки и проектирования, может потребоваться обратиться к специалистам — инженерам по вентиляции, чтобы обеспечить правильное функционирование системы.

Обязательно соблюдайте местные нормы и требования по вентиляции при проектировании и установке приточной вентиляции в вашем регионе.
