Не так уж часто можно встретить мебельщика, который бы никогда не сталкивался с изготовлением угловой кухни. При создании такой кухни необходимо точно соединить столешницу, где передняя кромка имеет закругленную форму, с остальными плоскими частями.
Вам понадобится
- — древесноволокнистая плита;

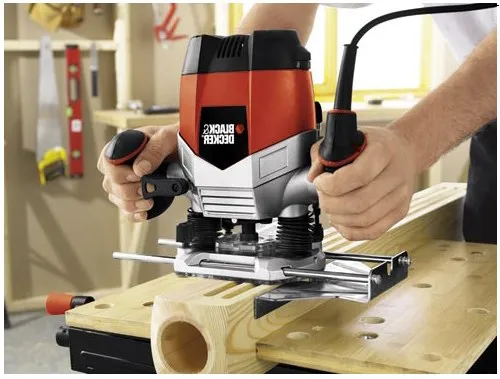

- — ручной фрезерный станок;
- — чертеж.
Инструкция
Самодельный мебельный шаблон позволяет торцевать столешницы не хуже, чем покупной. Для его создания в первую очередь необходимо подготовить чертеж и файл для фрезерного станка, после чего сделать пробный образец из древесноволокнистой плиты, толщина которой должна составлять восемь миллиметров.
Замерьте диаметр кольца на фрезерном станке и диаметр самой фрезы. Нарисуйте две линии, который должны пересекаться под углом, равным 135 градусам. Для сглаживания угла используйте дугу. Чтобы рассчитать ее радиус нужно произвести следующие вычисления: из радиуса фрезы нужно отнять полученную разницу радиусов кольца и фрезы.
Таким образом, должна будет получиться внутренняя дуга. Именно по ней нужно будет произвести фрезеровку прямого торца постформинга. В то время, когда кольцо пройдет по полученному радиусу, фреза опишет дугу, которая будет равна своему диаметру.
От линии отложите две параллельные линии. Расстояние между ними должно быть равно диаметру кольца фрезера, к которому нужно прибавить 5 мм. Линия должна начинаться от центра предыдущей дуги.
Пересечение линий сгладьте дугой, радиус которой должен быть равен радиусу упорного кольца фрезера. Фреза, когда будет двигаться по этому контуру, уже не сможет описать никакой дуги.
Теперь нарисуйте два одинаковых прямоугольника, которые должны повторять линии столешницы. Наложите на них полученный угол, при этом линии удлините настолько, насколько нужно будет.
Чтобы не мучиться с рулеткой, поставьте метки на шаблоне. При этом следует учесть, что начало верхней и нижней дуги не совпадает. Именно по этой причине метка для каждой детали должна быть нанесена со смещением. Глубина вождения контура в столешницу должна составлять 20 мм.
Обратите внимание
При изготовлении шаблона обратите внимание на то, что между опорным кольцом и контурами есть люфт, поэтому во время фрезеровки прижимайте фрезер к нужному контуру.
Фрезеровать лучше всего в два захода по половине глубины.
Полезный совет
При отсутствии желания самостоятельно разрабатывать шаблон, можно скачать уже готовые чертежи с интернета, которые можно взять за основу.
