Изготовление трубогиба для профильной трубы своими руками — подробные чертежи и инструкция

Если вас привлекает возможность создавать уникальные строительные конструкции и инженерные сооружения, полезным будет иметь хорошо оборудованную домашнюю мастерскую. При выборе конкретных типов оборудования стоит обратить внимание на механизмы, представленные в данной статье. «Трубогиб своими руками чертежи» могут быть ценным ресурсом в этом контексте.

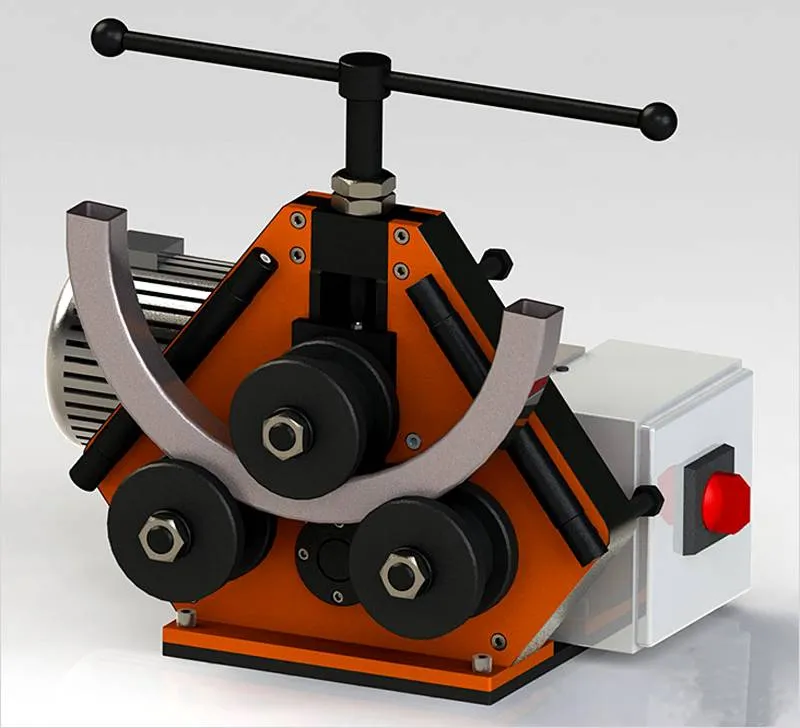

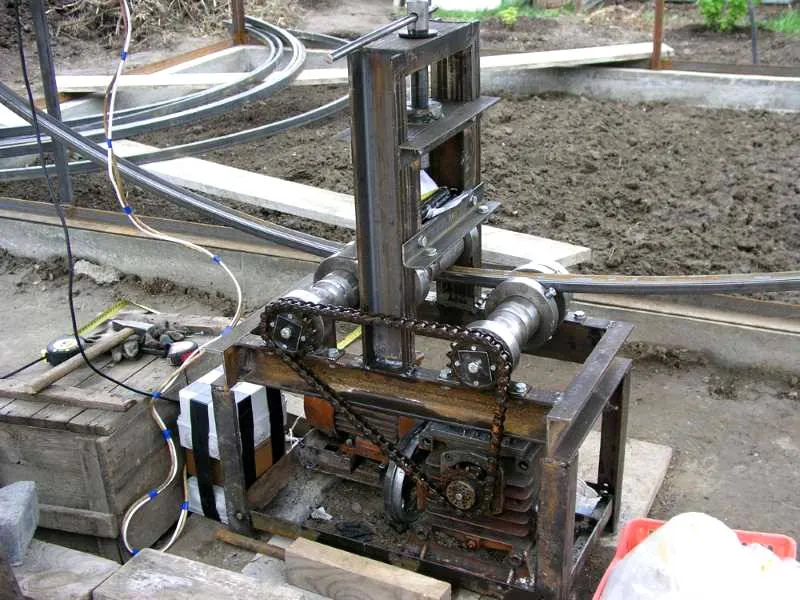

Трубогиб для профильной трубы своими рукамиТрубогиб с электрическим приводом

Читайте в статье

Трубогиб для профильной трубы своими руками: основные данные

Прежде чем изучать рабочую документацию и алгоритмы монтажных операций, следует точно определить целевое назначение изделия. Трубогиб для профильной трубы своими руками должен быть рассчитан на определенные усилия, размеры заготовок, материалы. Проще установить значимые критерии после ознакомления с параметрами приспособлений, испытанных на практике.

Для чего нужны эти приспособления

Элементы строительных конструкций сложной формы создают с применением разных методик:

  • Скрепление болтами и винтами не всегда способно обеспечить необходимую надежность. Подобные соединения разрушаются вибрацией, образуются дополнительные нагрузки.
  • Сварка оказывает чрезмерное тепловое воздействие, которое нарушает исходную структуру материалов. Чтобы соединение получилось надежным и долговечным требуется хорошая квалификация исполнителя работ. Специальное оборудование потребляет много электроэнергии. В некоторых технологических процессах применяют дорогие расходные материалы, создают особые условия.
  • Клеевые соединения – это ограниченная стойкость к нагрузкам и воздействиям разной природы.

Перечисленные выше недостатки устраняются полностью или частично, если заготовка сгибается нужным образом. Чтобы не возникли повреждения, требуется точное дозирование нагрузок, скорости. В отдельных местах надо поддерживать внешними опорами целостность стенок.

Для воспроизведения таких методик без ошибок используют специальные приспособления, станки    Для воспроизведения таких методик без ошибок используют специальные приспособления, станки

Какие инженерные решения применят на практике

При сравнительно небольшой прочности материалов достаточно будет использовать подходящий трафарет.

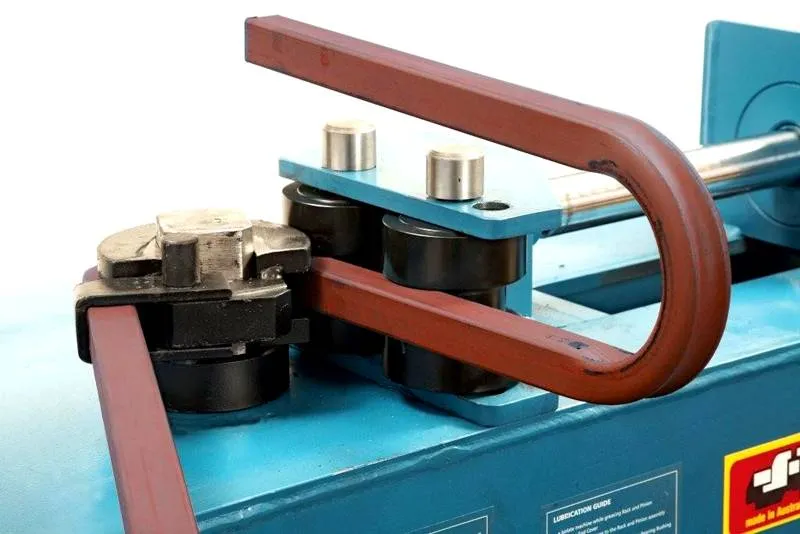

Заготовку наматывают на ролик, формируя необходимый уголЗаготовку наматывают на ролик, формируя необходимый угол

Чтобы создать необходимое усилие, здесь установлен рычажный механизм. Для фиксации свободного участка трубы применяют металлический штифт. Его устанавливают в подходящие пазы «гребенки» перед выполнением рабочих операций.

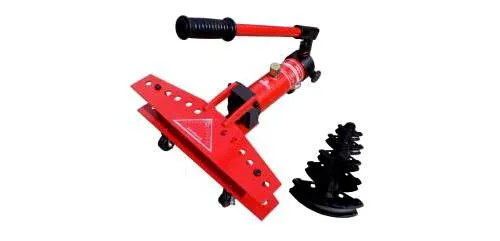

Станок «арбалетного» типаСтанок «арбалетного» типа

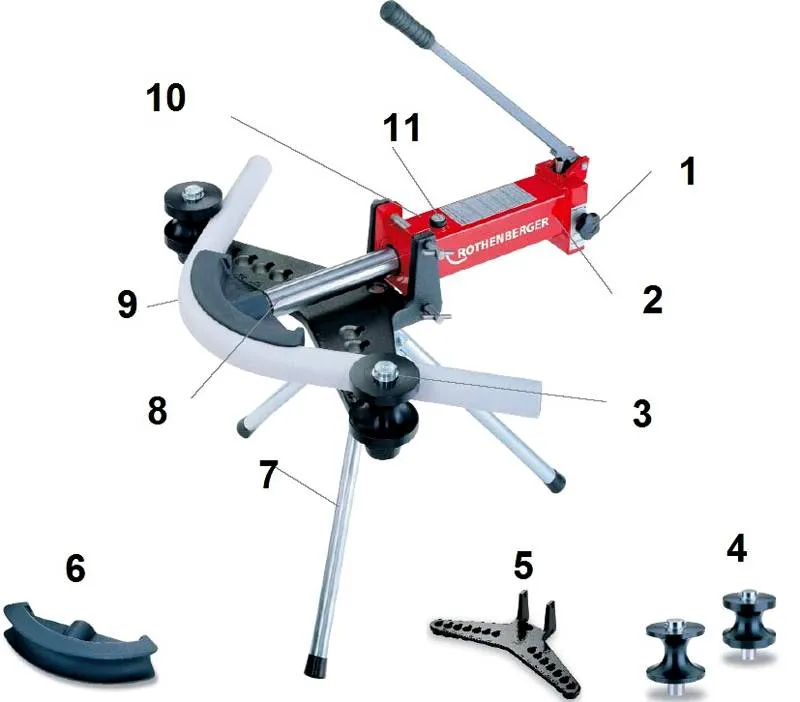

На примере этого фабричного образца проще изучить особенности конструкции:

  • Рукояткой (1) регулируют автоматический ход поршня в обратном направлении. Это решение снижает нагрузки на пользователя.
  • Внутри корпуса установлена гидравлическая система. При перемещении ручки вверх-вниз на рабочий поршень (8) передается сила до 150 кН. Этого вполне достаточно для быстрого сгибания заготовок из прочных металлов.
  • Опорные ролики (3, 4) устанавливают в нужные отверстия рамы открытого типа (5, 9). Они не повреждают поверхность трубы, но обеспечивают надежную фиксацию.
  • Такой съемный сегмент (6) предназначен для сгибания под углом 90°. Но при соответствующей комплектации, можно установить на аналогичное изделие другой формы.
  • Прочный корпус (10) установлен на трех опорах (7). Резиновые накладки предотвращают смещение станка при выполнении рабочих действий.
  • Помимо очистки от загрязнений, изредка надо проверять состояние масляного фильтра (11). Иные регламентные процедуры не нужны.
Для вальцовки применяют механизм с тремя роликами, которые закреплены подвижноДля вальцовки применяют механизм с тремя роликами, которые закреплены подвижно

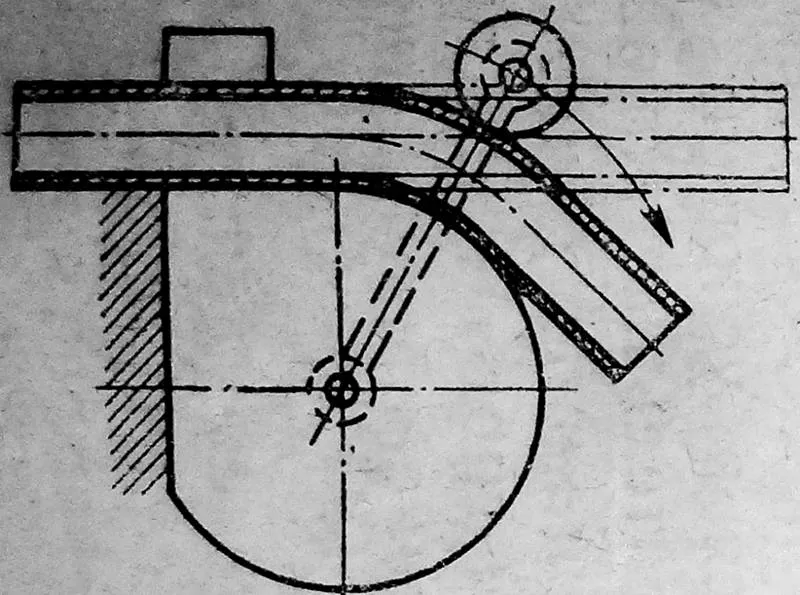

ОбкаткаОбкатка

В этой методике используют заготовку нужной формы. К ней прижимают трубу с применением вращающегося валика и рычага.

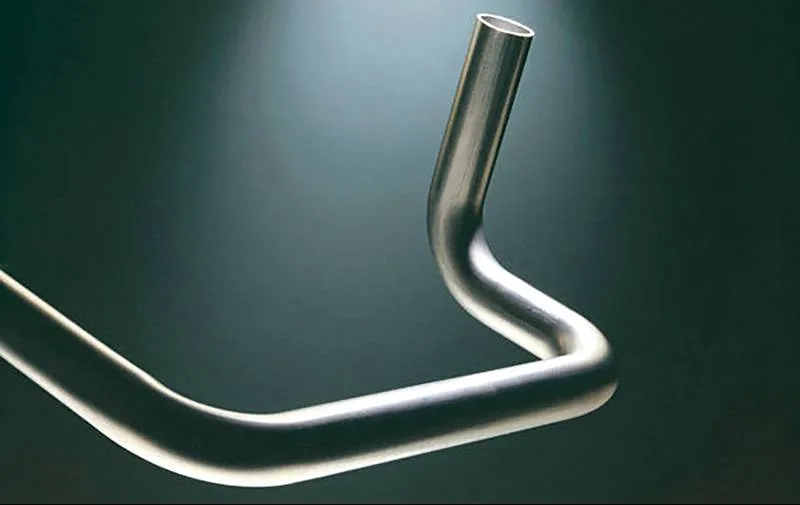

При правильном выборе технологии прямую трубу можно согнуть следующим образомПри правильном выборе технологии прямую трубу можно согнуть следующим образом

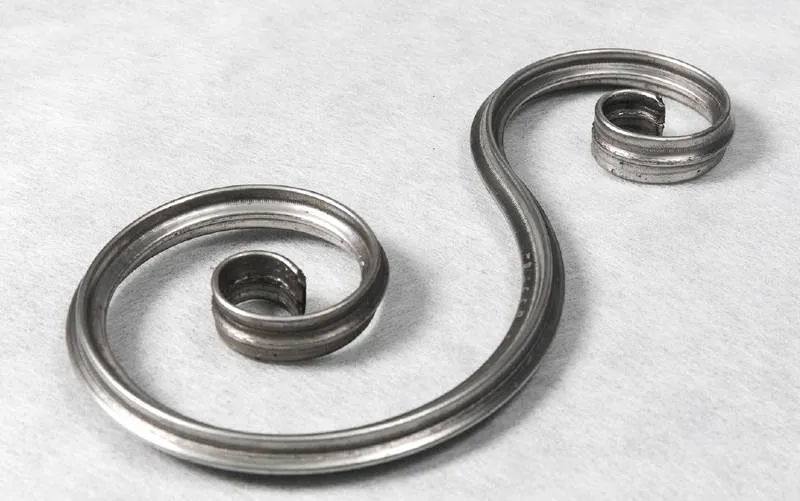

С помощью соответствующей оснастки создают такие декоративные изделияС помощью соответствующей оснастки создают такие декоративные изделия

Важно! Перед тем, как изгибать заготовку с применением определенного радиуса следует изучить специализированные справочники. В них приведены данные о допустимых деформациях труб из разных материалов, с различной толщиной стенок. Если нарушить эти инструкции в готовых изделиях образуются видимые, или  скрытые дефекты.

Сравнительно небольшие механические нагрузки на рабочие инструменты создают рычагами и ручной силой. Для работы с прочными металлами оборудование оснащают гидравликой, электрическими приводами.

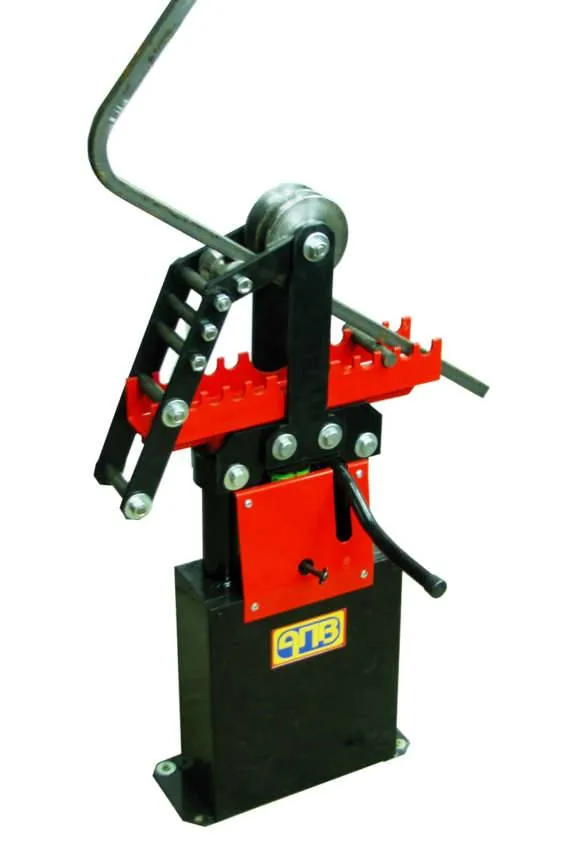

Стационарный станок пригодится для быстрого выполнения масштабных задачСтационарный станок пригодится для быстрого выполнения масштабных задач

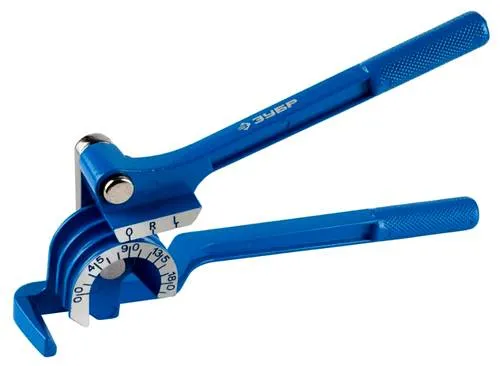

Ручной аппарат – это мобильность, возможность выполнения работ в ограниченном пространствеРучной аппарат – это мобильность, возможность выполнения работ в ограниченном пространстве

Создание трубогиба своими руками для профильной трубы: чертежи и другие подготовительные операции

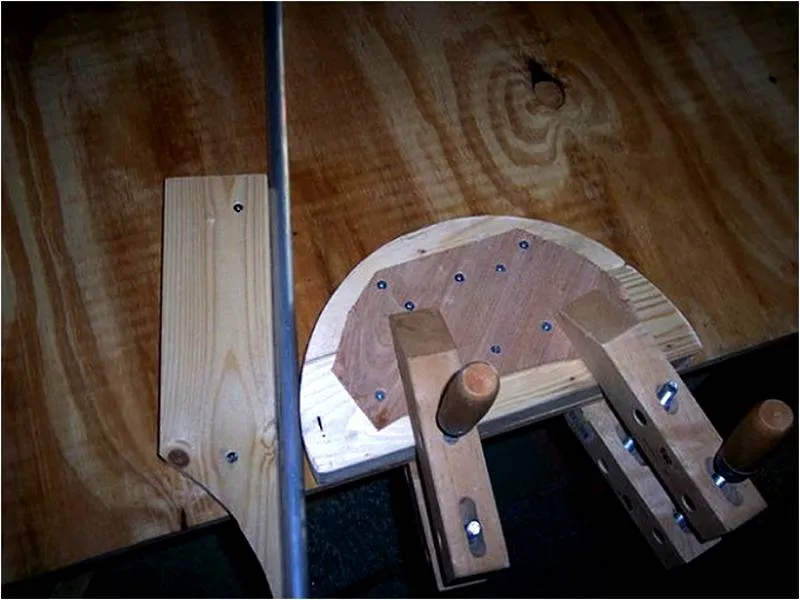

Простое приспособление для сгибания алюминиевых и пластиковых заготовок изображена на этом рисунке.

Такое приспособление не сложно собрать быстро с применением подручных средствТакое приспособление не сложно собрать быстро с применением подручных средств

Для изготовления такого сооружения нужна прочная доска. После разметки из нее вырезают электрическим лобзиком круглый профиль. Оставшуюся часть используют для изготовления опорного элемента. Созданные детали жестко присоединяют к опорной поверхности. Для прочности соединений помимо шурупов используют струбцины. Далее трубу сгибают вручную до образования нужной формы.

Перед созданием этого несложного трубогиба для профильной трубы своими руками рекомендуется сделать элементарный чертеж с размерами. Пригодится шаблон из плотной бумаги, картона, по которому будет нанесена разметка. Понятно, что для изготовления более сложных конструкций необходима подготовка полноценной конструкторской документации.

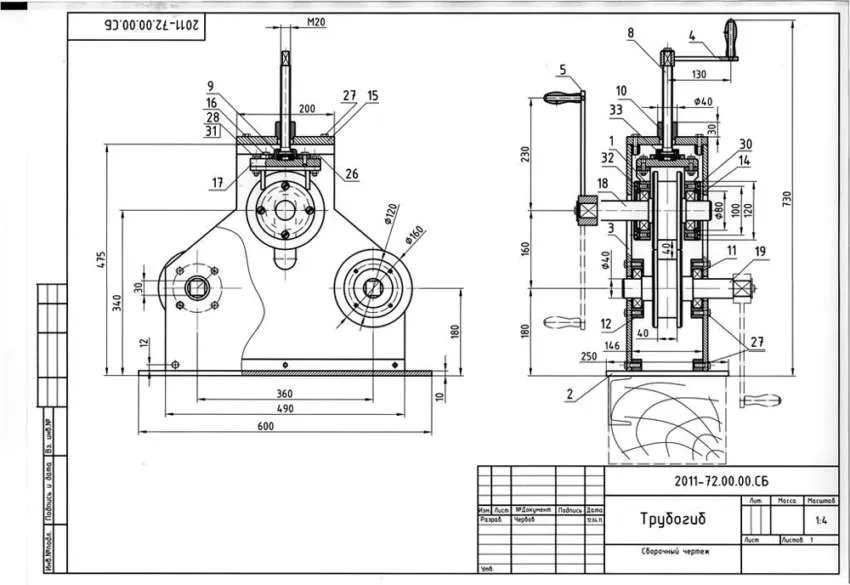

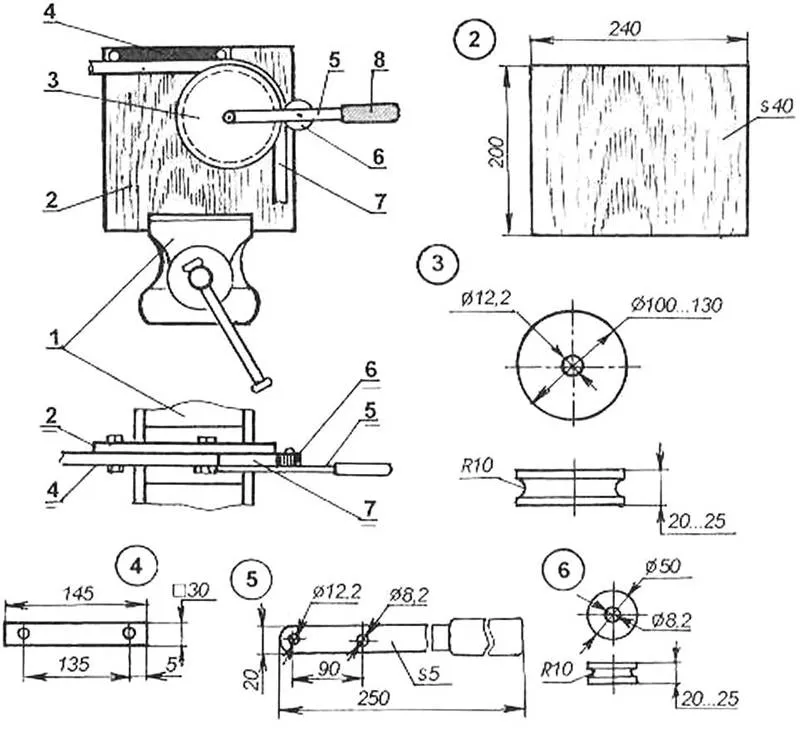

Сборочный чертежСборочный чертеж

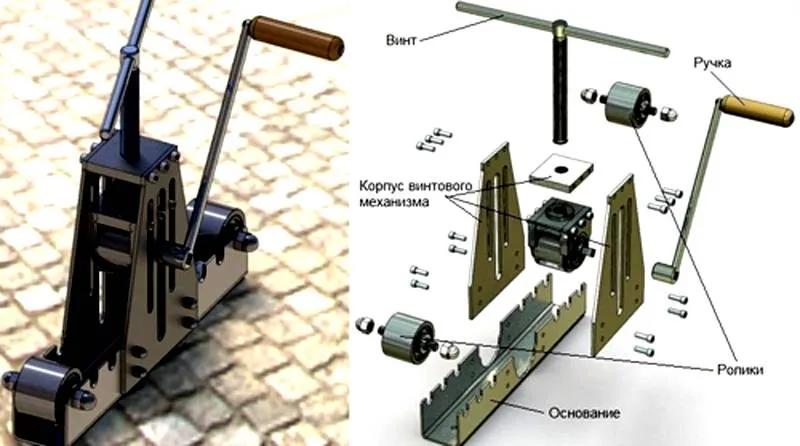

Трубогиб с винтовым приводом рабочего валаТрубогиб с винтовым приводом рабочего вала
Конструкция, не сложная для самостоятельного изготовленияКонструкция, не сложная для самостоятельного изготовления

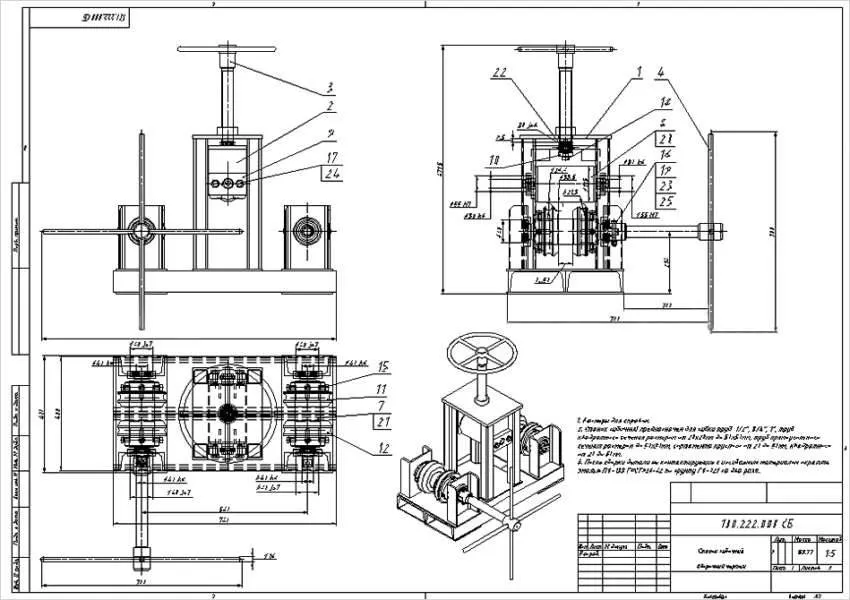

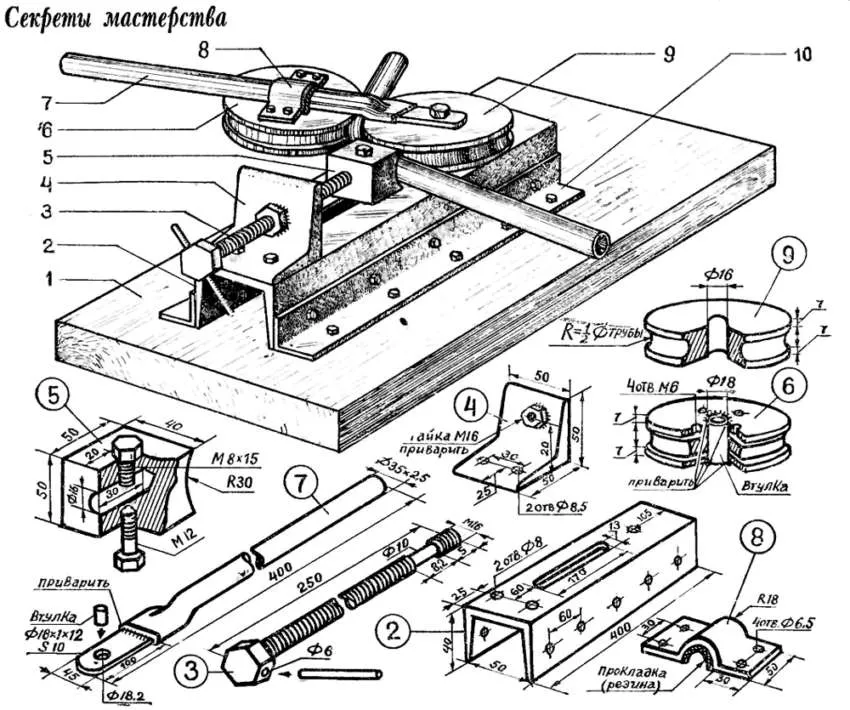

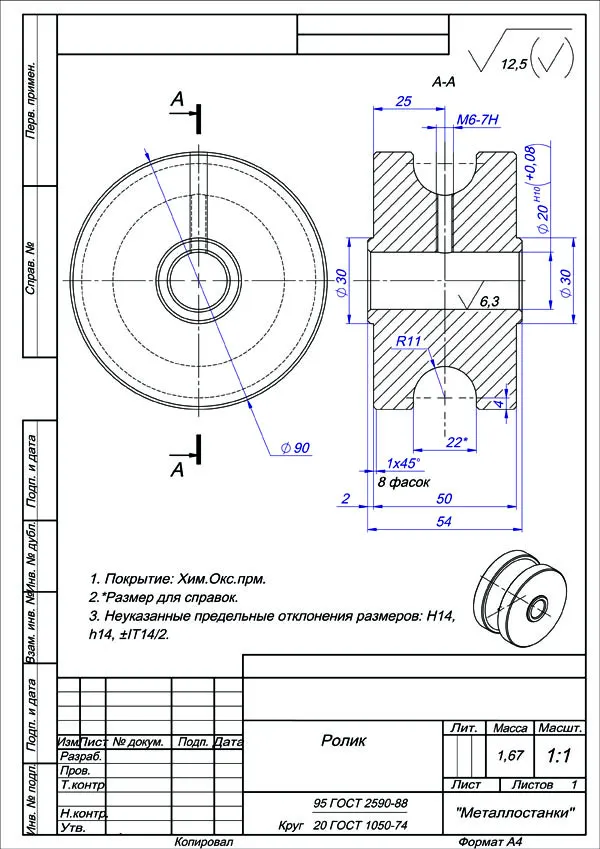

Профессиональный чертеж с указанием марки стали и других параметровПрофессиональный чертеж с указанием марки стали и других параметров
Такое простое приспособление можно сделать быстро своими рукамиТакое простое приспособление можно сделать быстро своими руками

Не обязательно строгое соблюдение инженерных стандартов, чтобы сделать трубогиб для профильной трубы своими руками, схематического изображения вполне достаточно. Надо только указать все размеры, определиться с материалами, технологическим процессом и составными частями. Проект поможет решить несколько  практических задач:

  • В процессе подготовки станет ясно, надо ли применять сварочное и другое специальное оборудование.
  • Полный список необходимых комплектующих деталей понадобится для целевого посещения определенных магазинов.
  • Надо не забывать, что станок надо защитить от неблагоприятных внешних воздействий с применением пропитки дерева, окраски металлов.
  • Некоторые детали слишком сложно будет изготовить самостоятельно. Следует разместить соответствующие заказы в профильных мастерских.

Важно! При сгибании прочных металлических труб нужны большие усилия. Чтобы не рисковать излишне, можно использовать чертежи проверенной конструкции, либо копии промышленного образца.

Изготовление ручного самодельного трубогиба для профильной трубы своими руками: видео и подробные инструкции

Здесь рассказано о том, как быстро создать трубогиб своими руками для профильной трубы (видео).

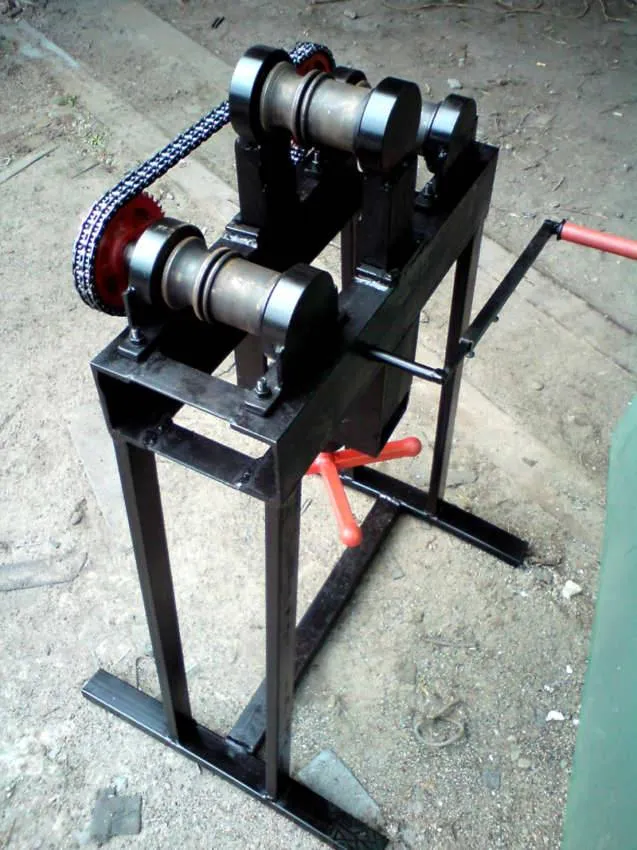

Мастер использовал подручные материалы, швеллер, часть привода от старого велосипеда. Но ему пришлось самому создать сварные соединения, чтобы обеспечить целостность тяжелой конструкции.

Чтобы выяснить, как сделать трубогиб для профильной трубы своими руками, чертежи и видео дополняют описаниями рабочих операций. Ниже приведены алгоритмы нескольких технологий сборки.

Прокатный трубогиб

Рисунок Действия

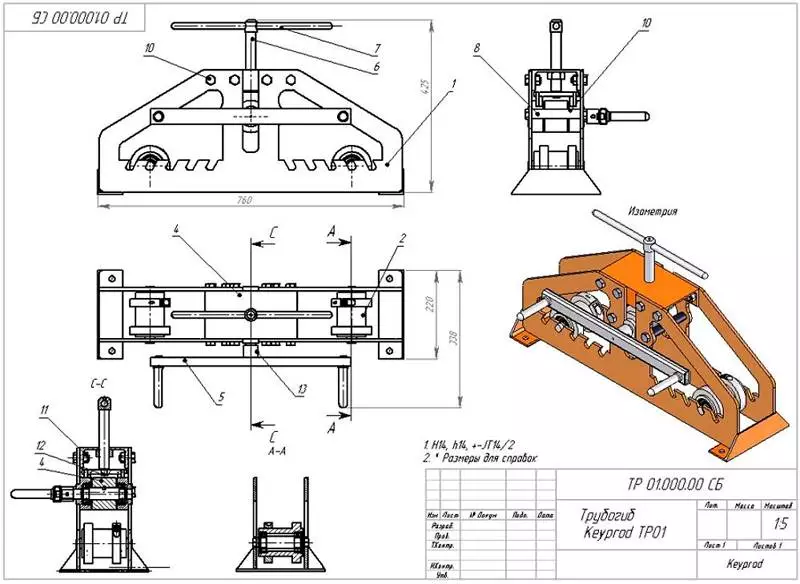

Как изготовить трубогиб для профильной трубы своими руками Для создания качественного станка можно использовать этот чертеж для образца.  Здесь заготовка устанавливается между тремя роликами. Крайние (2) – выполняют опорные функции. Чтобы их устанавливать на разных расстояниях (для получения нужных углов изгиба) в опорных планках (1) сделаны пазы. Необходимое давление создают с помощью винтового механизма (6, 7). Усилие передается через центральный ролик (4), который вращается рукояткой (5).

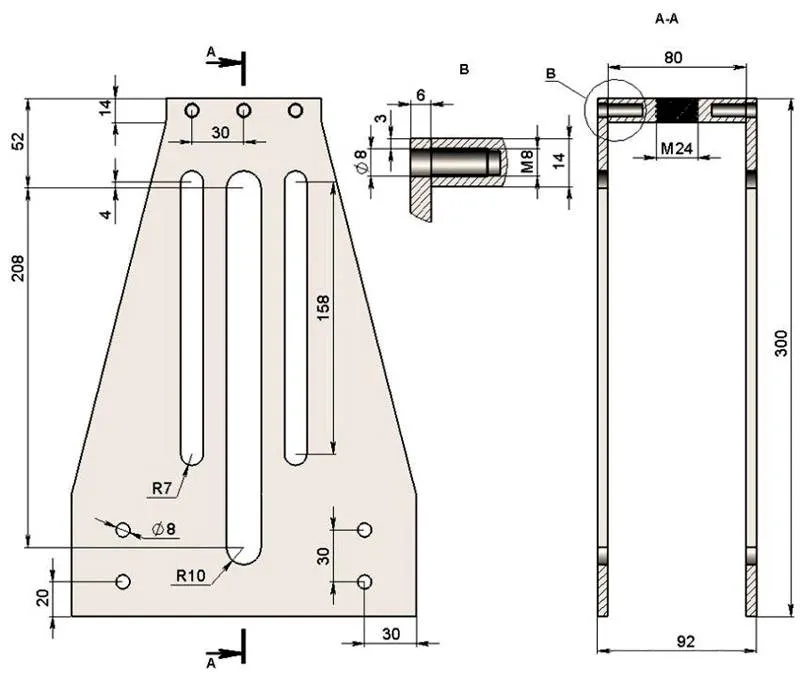

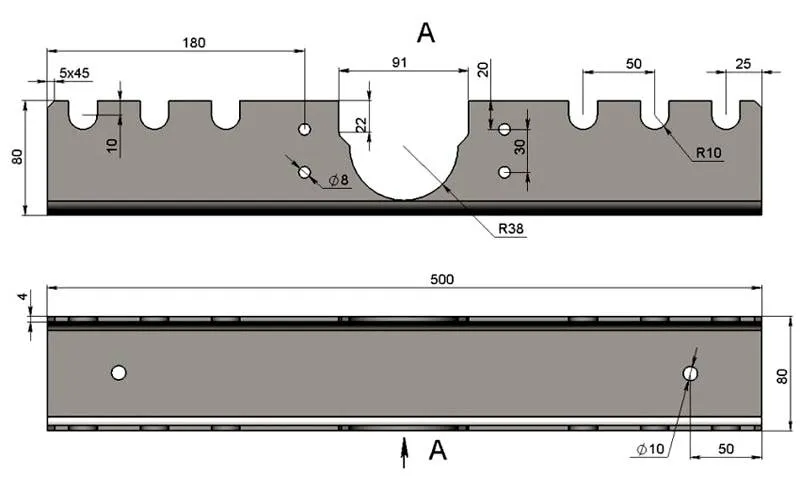

Как изготовить трубогиб для профильной трубы своими руками Отверстия в нижних частях создают по этим размерам. Для заготовки выбран швеллер с толщиной стенок 4 мм.
Как изготовить трубогиб для профильной трубы своими руками Верхнюю часть создают с вырезами. Их надо сделать ровными, чтобы не создавать препятствий перемещению опорных винтов.

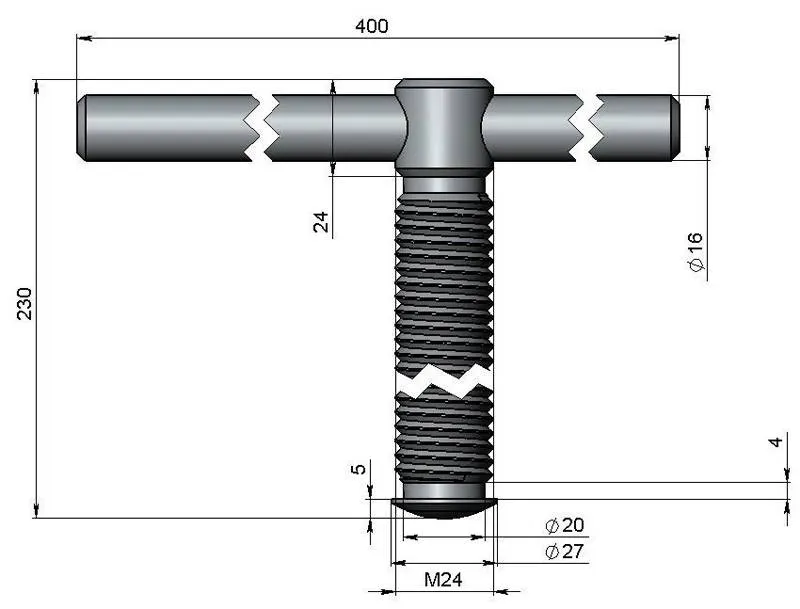

Как изготовить трубогиб для профильной трубы своими руками В соответствии с этим рисунком нарезают резьбу.

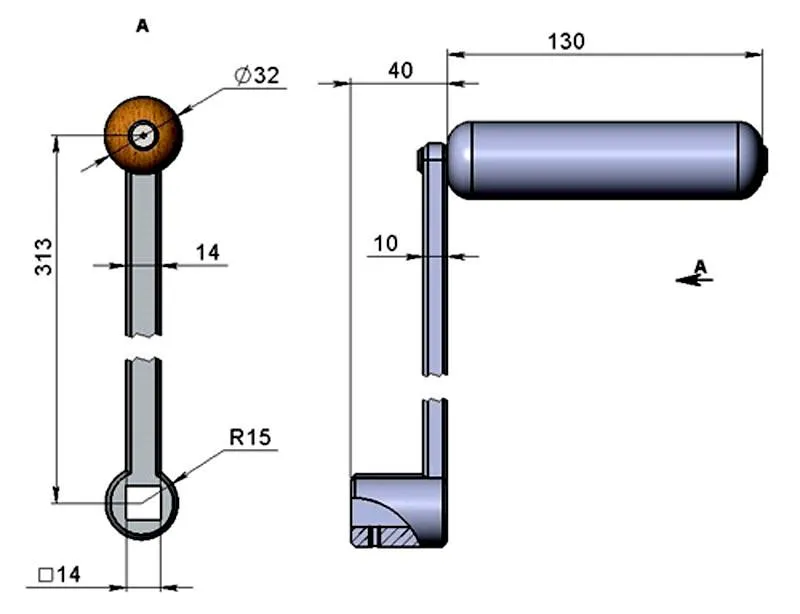

Как изготовить трубогиб для профильной трубы своими руками Для ручки можно подобрать готовое изделие, либо использовать такие размеры.
Как изготовить трубогиб для профильной трубы своими руками После сборки получится такое симпатичное и функциональное изделие. В нем нет сварных соединений. Но комплектующие детали сложно сделать самостоятельно без профессиональных навыков, специализированных станков.

Гидравлический трубогиб

Винтовой механизм выполняет свои функции слишком медленно.

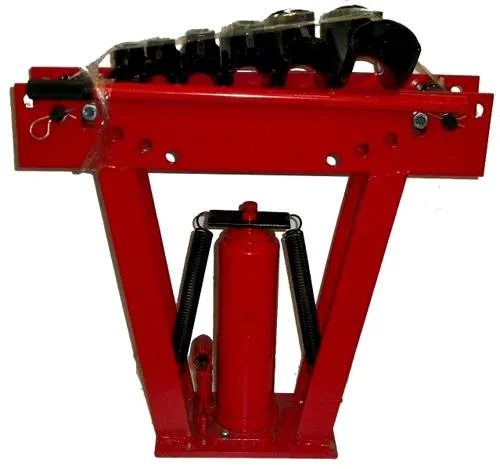

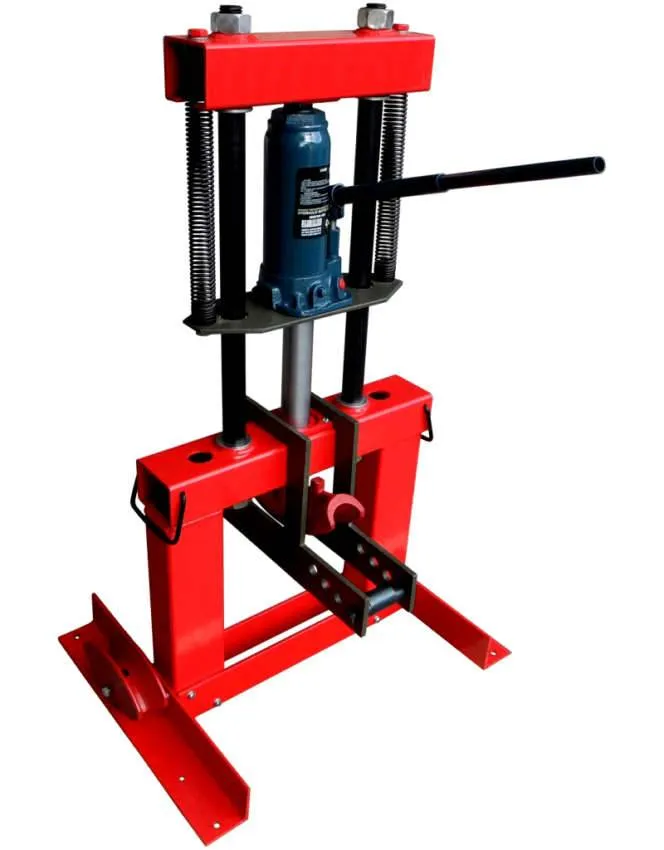

Для ускорения процесса подойдет гидравлический приводДля ускорения процесса подойдет гидравлический привод

В этой конструкции использован стандартный домкрат. Он закреплен жестко на планке, которая подвешена на двух пружинах. Такое решение упрощает манипуляции с тяжелым домкратом при установке заготовок, прижимных сегментов.

Труба опирается на два круглых штифта. Их можно переставлять в другие отверстия для создания изделий с нужным радиусом кривизны. Детали прочной рамы из стали (4-5 мм) скреплены болтовыми и сварными соединениями. Конструкция получилась разборной. При необходимости ее не сложно демонтировать. Домкрат можно использовать для выполнения других операций.

В основании рамы созданы отверстия. Через них станок можно прочно прикрепить к  деревянному полу гвоздями, саморезами. Это придает дополнительную устойчивость стационарной конструкции. Ее металлические части обезжирены, покрыты грунтовкой и краской. Помимо хорошего внешнего вида обеспечена хорошая защита от разрушительных процессов коррозии.

К сведению! При создании самодельного трубогиба для круглой трубы применяют ролики, трафареты и сегменты с другой формой контактных поверхностей. Технологии используют те же, что и для сгибания профильных изделий. Пригодятся приведенные выше чертежи с внесением соответствующих изменений.

Статья по теме:

Как изготовить трубогиб для профильной трубы своими рукамиДомашние мастера применяют его для штамповки деталей из пластика, резины или металлы. Если в вашей мастерской его еще нет, то вы можете попробовать сделать пресс своими руками, воспользовавшись инструкциями из нашего обзора.

Общие выводы и дополнительные рекомендации

Чтобы принять правильное решение, необходимо изучить актуальные предложения рынка.

Рисунок Бренд/Марка/тип Максимальный диаметр трубы (ширина х высота), мм Угол изгиба, в градусах Цена, руб.
Как изготовить трубогиб для профильной трубы своими руками 10 180
Как изготовить трубогиб для профильной трубы своими руками Smart&Solid/ BendMax 300/ ручной 40 х 40
Как изготовить трубогиб для профильной трубы своими руками MATRIX/ 181335/ гидравлический 50,8 90
Как изготовить трубогиб для профильной трубы своими руками SWG-2/ RENZA 068-1062/ гидравлический 50 90

Эти и другие изделия фабричного производства предназначены для изгиба профильных труб (изделий с круглыми сечениями). Они создаются с определенным ходом штока, создаваемыми усилиями, другими техническими параметрами. На них распространяются официальные гарантийные обязательства производителей.

При сравнении с изготовлением подобных конструкций собственными руками необходимо учитывать все реальные затраты. Корректный сравнительный анализ поможет сделать правильный вывод.

Как правильно согнуть профильную трубу на Трубогибе?


Согибание профильной трубы на трубогибе требует определенных навыков и осторожности, чтобы избежать деформации трубы. Вот шаги, которые помогут вам согнуть профильную трубу на трубогибе правильно:

  1. Выбор трубогиба: Убедитесь, что выбранный вами трубогиб подходит для согибания профильной трубы и имеет необходимые размеры и настройки.

  2. Подготовка трубы: Перед согибанием убедитесь, что концы трубы правильно обрезаны и выравнены. Оставьте достаточно запаса длины, чтобы избежать повреждения трубы при согибании.

  3. Зажим трубы: Перед тем как начать согибание, убедитесь, что труба надежно закреплена в трубогибе. Зажимы должны держать трубу на месте и предотвращать ее смещение во время процесса.

  4. Выбор радиуса сгиба: Определите необходимый радиус сгиба в соответствии с требованиями вашего проекта.

  5. Плавное согибание: Начните согибание медленно и плавно. Используйте ручки или механизмы трубогиба для плавного прогибания трубы. Избегайте резких движений, которые могут привести к деформации.

  6. Контроль угла: Во время согибания следите за углом сгиба, чтобы он соответствовал заданному значению.

  7. Постоянный контроль: Визуально контролируйте согнутую часть трубы, чтобы убедиться, что она не деформируется и не трескается.

  8. Постепенность: Если необходимо согнуть трубу под разными углами, делайте это постепенно, выполняя несколько мелких сгибов.

  9. Охлаждение: Если труба нагревалась в процессе сгибания, дайте ей остыть перед тем, как продолжить работу.

  10. Тестирование: После согибания проверьте трубу на соответствие требованиям и планам проекта.

Важно следовать инструкциям производителя трубогиба и обладать некоторыми навыками работы с инструментами. Если вы не уверены в своих способностях, лучше обратиться к профессионалам или специалистам, чтобы избежать повреждения материала.
