Передача и прием сигнала

Стандартная антенна представляет собой однополюсный ретранслятор, способный создавать и приемникать радиоволны. Разнообразие частотных диапазонов влияет на разнообразие радиоволн. Следовательно, проводник антенны получает сигналы различных частот и скоростей.

Как сделать антенну для цифрового ТВ из пивных банок

Чтобы обеспечить телевидение в своем доме, возьмите за основу любую подходящую вам конструкцию, затем следуйте инструкциям по изготовлению антенны цифрового телевидения из пивных банок.

Из двух емкостей

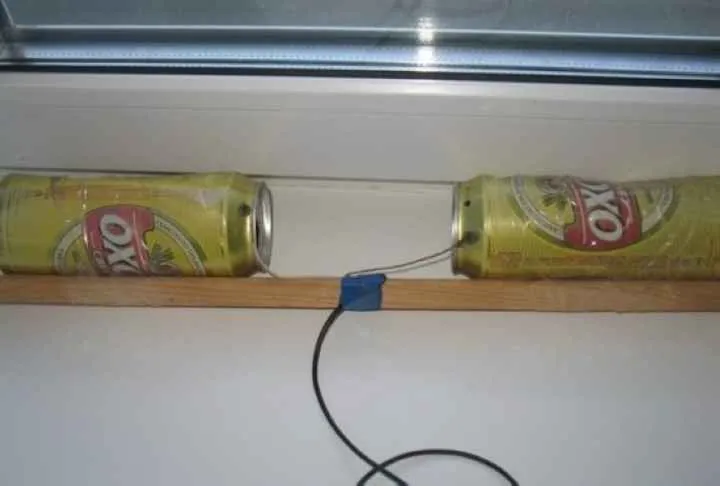

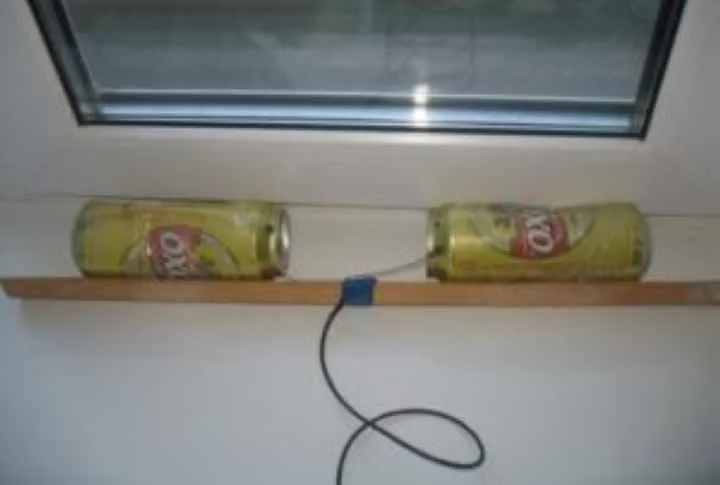

Антенна из банок для DVB-T2 и радио сделана так:

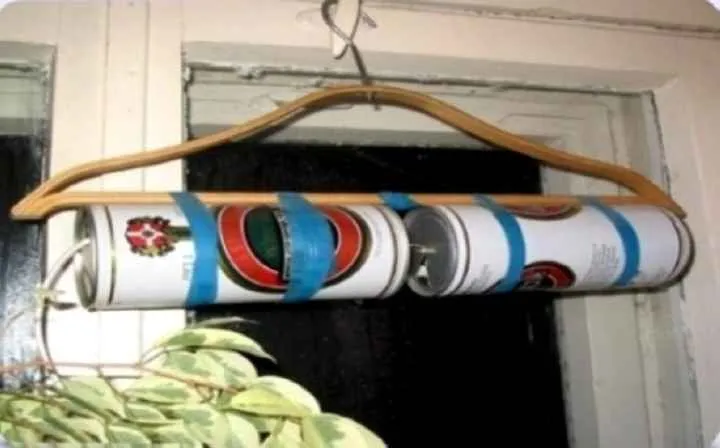

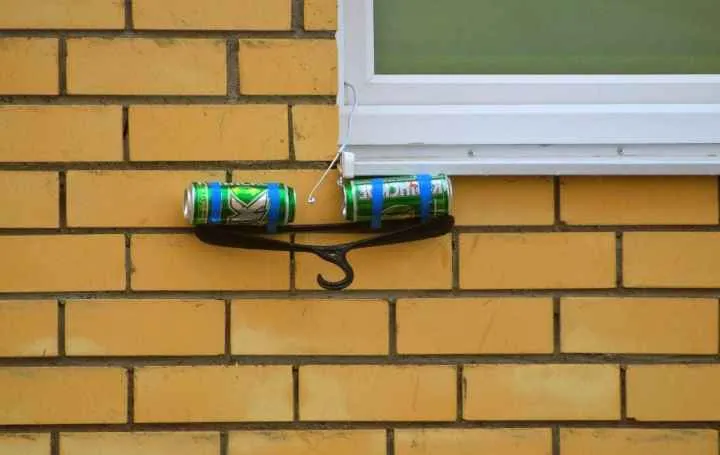

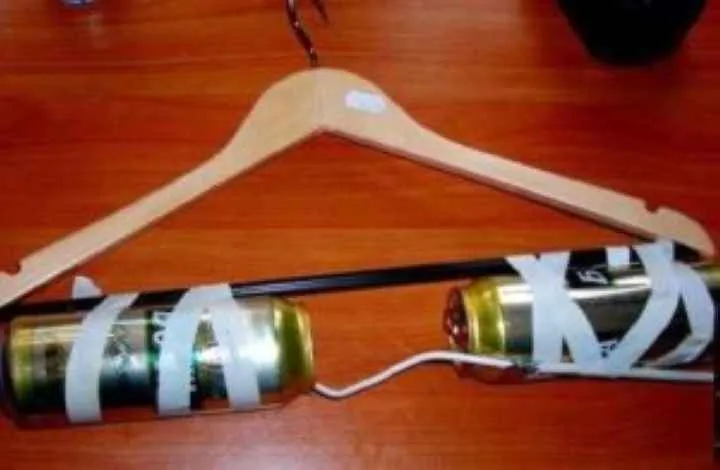

1. Обвяжите две банки малярным скотчем или изолентой на расстоянии друг от друга на палочке. Не скрепляйте их с усилием, ведь расстояние между банками нужно подбирать экспериментально. Для емкости 0,5 л расстояние между объектами должно составлять 5 см. Возьмите эти пропорции в качестве ориентира.
2. В банки вкрутить саморезы, оставить небольшой зазор. Зачистите кабель ножом и прикрутите его к саморезу.
3. Для удобства кабель можно пропустить через одну из банок. Определив расстояние, аккуратно прикрепите емкости к каркасу. Крючок может быть хорошим решением, так как такую ​​антенну можно подвесить.

экспериментально установлено, что расстояние между банками для изготовления антенны из пивных банок составляет 7 см для оптимального приема сигнала. А чтобы намотанный кабель не спал, лучше припаять.

Подключение усилителя

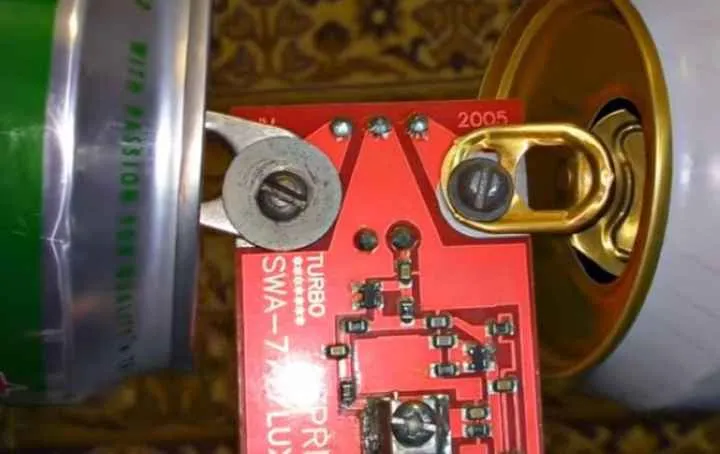

Чтобы простая антенна могла улавливать сигнал на расстоянии, добавьте усилитель. Продается вместе с блоком питания на любом радиорынке или в магазине соответствующего управления. В этом случае конструкция будет такой:

1. Подключите первый конец кабеля к разъемам на усилителе.
2. Прикрутите доску к ушкам пивных банок саморезами и гайками.
3. Подключите подключаемый блок питания к концу коаксиального кабеля.
4. Вешаем антенну, подключаем вилку к телевизору и проверяем наличие канала и просмотр видео на телевизоре.

Какие материалы нужны

Чтобы сделать антенну для Т2 своими руками из банок, нужно запастись следующим набором материалов и инструментов:

• Коаксиальный антенный кабель;
• Нож;
• Плоскогубцы;
• Изолента.
• Каркас (застежка, которая будет удерживать всю конструкцию) в виде пластиковой или деревянной планки (например, вешалка);
• Штекер для подключения антенного кабеля и телевизора;
• Саморезы с нажимными шайбами ​​или шурупы, позволяющие закрепить консервные банки;
• Банки (для пива, соков, газированных напитков) не менее 2 шт. Объемом 0,5;
• Отвертка;

Чтобы надежно скрепить элементы конструкции между собой, рекомендуется использовать паяльник. Наждачная бумага поможет удалить краску с элементов конструкции, к которым будет подключен кабель.

Здоровый:

• Как вручную сделать антенну для цифрового ТВ
• Правильная установка антенны
• Делаем логопериодическую антенну для цифрового ТВ
• Как сделать антенну для цифрового ТВ из обычного кабеля

Рейтинг лучших проводных наушников 2019 года

Лучшие проводные наушники 2019 года. Краткий обзор самых популярных устройств, предназначенных для самых разных целей. Плюсы и минусы дешевых гаджетов.

Необходимые материалы и инструменты

• Кабель. Простой двухжильный кабель не подойдет. Требуется коаксиальная антенна.
• Для подключения кабеля к банкам: шурупы, саморезы или паяльник с припоем.
• Стандартные инструменты: отвертка, кусачки, плоскогубцы.
• Наждачной бумагой зачистите точки на берегу, где будет крепиться жила кабеля или экран. Это необходимо, если банка покрыта слоем краски и лака или чем-то еще на необходимых участках, исключающих контакт с металлом.
• Рама, на которой будут закреплены банки. Самым простым будет обычный деревянный брусок или пластиковая планка. Самый простой способ — вынуть крючок из шкафа и прикрепить банки к дну.

• Поллитровые банки для любого напитка. Это может быть емкость с пивом, кока-колой, фантазией и другими. Их берут в количестве не менее 2 штук.

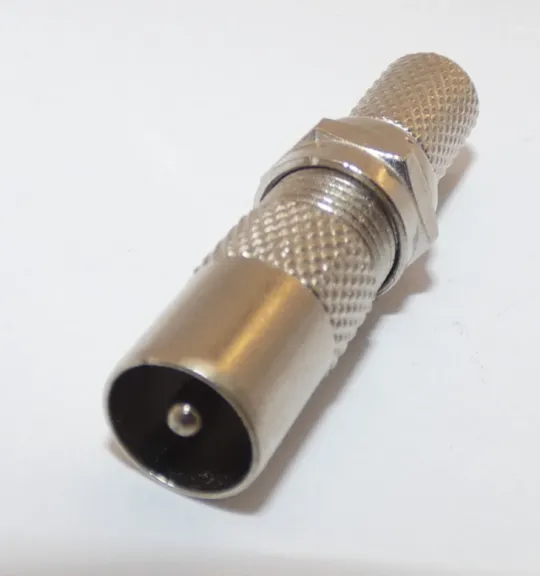

• Штекер, который подходит к концу кабеля и вставляется в разъем ТВ-приемника или декодера DVB-T2.
• Изолента или изолента. Они прикрепляют емкости к держателю.

Принцип работы и конструкция приемных антенн

В работе любого устройства есть два необходимых элемента: коэффициент усиления / направленность. Производительность зависит от дизайна и функциональности. Эти данные определяют эффективность и преимущества. Стандартные телевизоры выпускаются по параметрам и делятся на:

• плоские — ищущие сигнал, находящиеся в горизонтальном положении, имеют круглую крышку;
• широкий — активен на двух этажах, со сферическим поиском, подходит для труднопроходимой местности, где возможны перебои в приеме сигнала (горы, холмы).

Еще один нюанс — усиление. Этот рисунок демонстрирует эффективность антенны. Если проводник расположен далеко, то потребуется мощный прибор с низким КУ. Он нужен при помехах и ухудшении качества сигнала.

Когда может понадобиться самодельная антенна

Многие не задумываются о том, как сериал показывает и что для этого нужно. Мы сидим напротив него и смотрим наши любимые аналитические фильмы или шоу. Однако бывают случаи, когда, находясь на природе, очень хочется посмотреть футбольный матч любимых команд и нет с собой ловильного устройства. Такая ситуация может возникнуть как на даче, так и в центре города, когда нить уносит ветром или прерывается озорными головорезами. Необходимо быстро отреагировать на серьезную ситуацию и найти правильный выход. Чтобы не терять кальций, нужно иметь при себе несколько алюминиевых банок. И неважно, в каком составе: пиво, лимонад, безалкогольный или слабоалкогольный напиток. Все.

Еще в древности греки называли насекомых антеннами. И это неудивительно, ведь у них, как показала практика, много общего. Благодаря этим антеннам живые существа улавливали сигналы, таким образом понимая, что происходит вокруг них. Задача телевизионных антенн практически такая же: улавливать радиоволны и усиливать их.

Монтаж усилителя

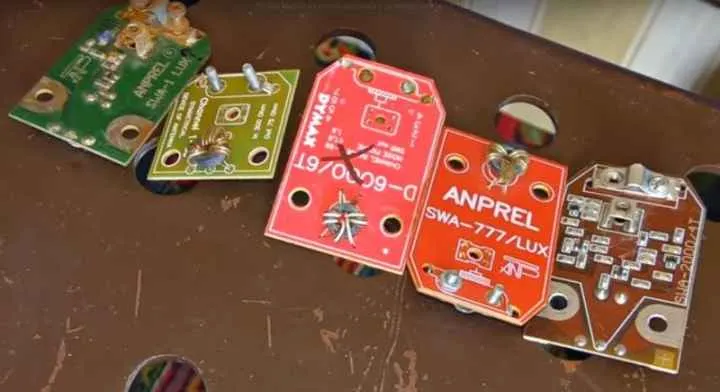

Давайте посмотрим на пример монтажа широкополосного антенного усилителя SWA. Устройство позволяет повысить уровень эфирного сигнала и компенсировать потери в ЛЭП.

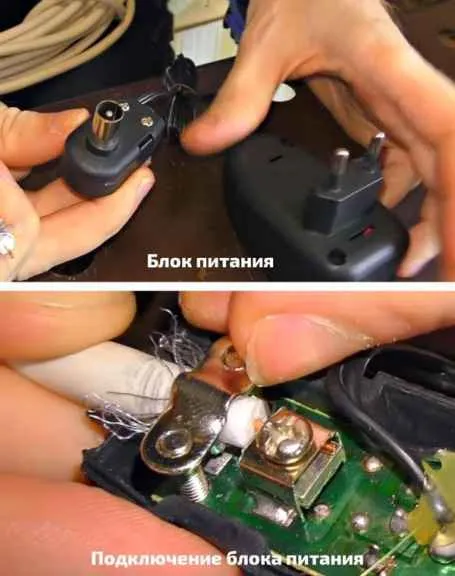

Помимо самой платы требуется блок питания, так как усилитель работает только при подаче напряжения. Если антенна подключена напрямую к телевизору, требуется питание. Телевизор не может включить кабель сам. Но когда цифровой ТВ-сигнал декодируется внешней приставкой, можно подавать питание через ее настройки. Так что можно обойтись без внешнего блока питания.

На плате 4 основных контакта. Первые 2 используются для подключения к экрану и к сердечнику кабеля. Вторые 2 расположены на противоположных краях платы усилителя и предназначены для подключения к антенне.

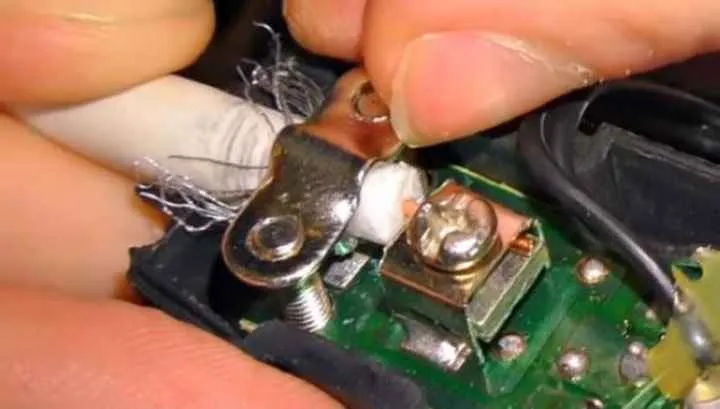

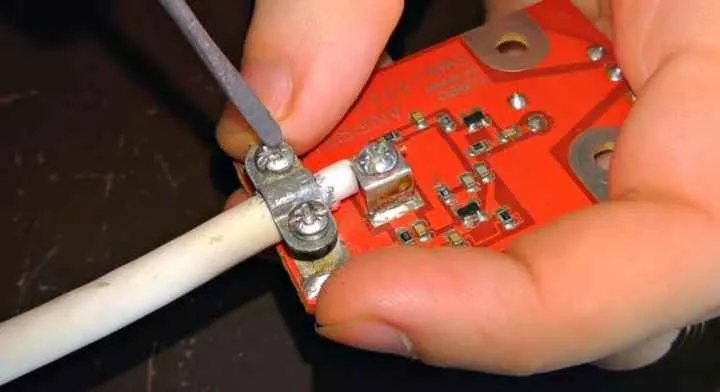

1. Сначала снимите конец кабеля, чтобы установить оборудование на плату. Техника снятия изоляции аналогична описанному выше процессу сборки F-соединителя. Главное, чтобы между экраном и сердечником не было короткого замыкания. Если стержень будет сильно выступать из держателя, откиньте его назад и прижмите.
2. Зачистите «язычки» и прикрутите их к контактам антенны усилителя двумя болтами и гайками.

Также процесс зависит от технологии, к которой будет производиться подключение.

1. Если это декодер цифрового ТВ, вам необходимо подключить разъем F к другому концу блока питания. Выше мы уже говорили, что источник питания в этом случае не нужен. Просто подключаемся к приставке и в настройках устройства ищем функцию включения питания. Это называется так. Обычно его можно найти в меню приставки под названием «Поиск» или «Установка». Название пунктов меню и расположение функций зависят от производителя и модели тюнера.
2. Если в системе отображения телевизора нет приставки, телевизор имеет встроенный цифровой тюнер, поэтому вам понадобится внешний блок для питания усилителя. Приобретается отдельно или вместе с усилителем. Внешне это обычный блок, как и в любой технике, только в конце есть разделитель (разделитель). Внутри такая же крышка, как и у стола. Закрепите в нем кабель. Кроме того, эта «вилка» вставляется в антенный разъем «RF IN» телевизионного оборудования.


   Кстати, эту опцию можно использовать и с приставкой, просто активировать функцию зажигания в настройках ресивера не обязательно. Карта будет получать питание от удаленного устройства. Но в этом нет необходимости.

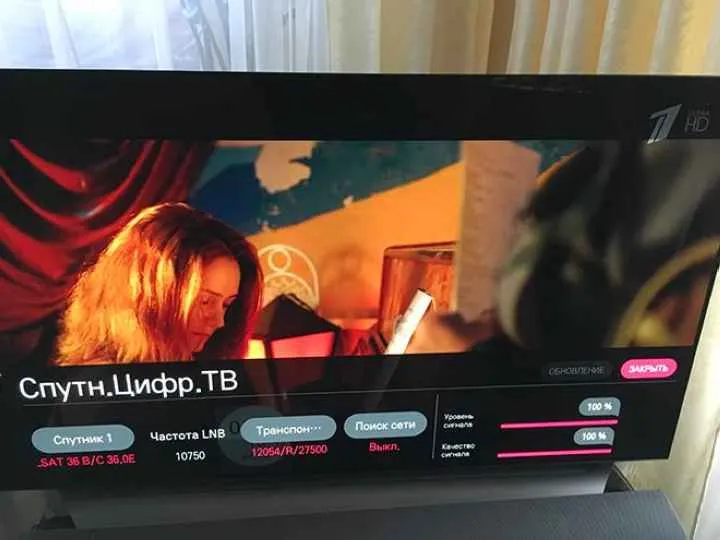

   После полной сборки конструкции произведите подключение и вставьте блок в розетку. Когда вы настраиваете каналы на своем телевизоре, в меню ручного поиска должна быть полоса сигнала, показывающая уровень и качество приема.



   При этом, чтобы шкала работала, нужно правильно выбрать номер телеканала, который берется с карты покрытия вашего региона. Если в вашем блоке питания есть регулятор, поверните его, чтобы получить максимальный уровень телевизионного сигнала.

Изготовление антенны из пивных банок для цифрового ТВ своими руками

Сделать антенну из пивной банки для цифрового ТВ довольно просто. Управлять бизнесом сможет даже начинающий пользователь. Самодельная конструкция используется как временная. Если заводское устройство выходит из строя и вы не можете заменить его новым. Устройство является оптимальным проводником. К тому же это можно сделать за 30 минут.

Необходимые материалы и инструменты

Сначала найдите эти материалы:

• стандартные винты;
• кабель;
• строительный скотч или тесьма;
• штекер для подключения.
• ручная отвертка-ежик (электрическая отвертка не вариант);
• 2 банки для пива или любого другого напитка объемом 0,33 литра;
• палка или перила из дерева;

От сломанного устройства останутся два последних предмета. Если у вас есть опыт такой работы, вы можете воспользоваться паяльником и приварить детали.

Чертежи, схемы и ручной расчет

Для начала рекомендуем создать схематический рисунок. Этот план позволит вам сделать наиболее подходящее устройство.

Изготовление мачты

Теперь перейдем к формированию дерева. Это позволит установить антенну на нужной высоте. Варианты держателя устройства:

• к стене крепится конструкция, состоящая из деревянной рейки, ее длина — 2 м (консервные банки не должны касаться дерева);
• металлическая опора с крепежом: опора для основания трубы, настенные кронштейны, специальное приспособление для устройства на необходимой высоте;
• стержень громоотвода подходит для домов, расположенных в гористой местности и подверженных ударам молний.

Как отключить подписку Megogo на телефоне и ТВ — инструкция по возврату

Способ сборки определяется индивидуально перед подключением устройства.

Сборка

Когда все строительные блоки готовы, нужно приступить к изготовлению приемной антенны из банок. Во-первых, мы производим продукцию. Для этого накладываем тару на деревянную доску, располагая их противоположным горлышком. Теперь оформляем их рулоном из скотча.

Установка

Следуйте простым инструкциям по установке.

1. К основанию прикрепите две банки.
2. Прикрепите первую банку, затем вторую с помощью обрезки шнура.
3. Внизу емкости проделайте небольшое отверстие не более 10 мм и проденьте его через кабель.
4. Установите емкость на правильном расстоянии.
5. Подключите антенный штекер к одной стороне кабеля, подключите к телевизору или приставке.
6. Прикрутите банки к дереву саморезами.
7. Для надежной работы детали можно сваривать.

Завершающий этап — подключение конструкции к телевизору. Для стабильного приема сигнала можно использовать более 4-5 сосудов одного типа.

Подключение и настройка

Чтобы найти сигнал, установить параметры, вам придется пройтись по комнате или территории с антенной в руке. В этом случае нужно следить за качеством изображения на экране. Далее нужно аккуратно отклеить скотч и сдвинуть бутылки параллельно друг другу. Обнаружив сигнал, снова зафиксируйте банки. Оптимальное расстояние между емкостями примерно 70 — 80 мм.

Антенна из пивных банок. Телевизионная антенна из пивных банок своими руками :

Конечно, антенну можно купить в радиомагазине. Однако стоит такая конструкция намного дешевле, да и сделать ее будет проще. Для реализации идеи необязательно готовить лишнее количество материалов и инструментов.

Нужно будет приготовить только пустые пивные банки. При этом удастся получить простую, но достаточно эффективную антенну, имеющую круговое излучение на радиус 70 см.

Если вам нужна антенна из пивных банок, на ее изготовление уйдет некоторое время.

Технология изготовления антенны

Антенна из пивных банок получится, если емкость подготовить заранее. Для этого вам сначала придется разобраться с первой банкой; в нижней части, а точнее в ее центральной части следует аккуратно проделать отверстие диаметром 6 миллиметров.

После этих манипуляций необходимо пропустить через отверстие шнур питания типа РГ-58. Затем этот кабель выводят через другое отверстие. Второе отверстие проделывается в крышке банки. Этот элемент будет составлять левую половину конструкции.

В этом случае нижнюю часть необходимо разместить справа.

Антенна для пивной банки — это конструкция, которую очень часто делают дома. Преимущество этого процесса в том, что продукты доступны для работы и их довольно просто обрабатывать. На возведение конструкции уйдет около 10 минут. Такая антенна будет принимать больше каналов (по сравнению с фиксированной).

Особенности проведения работ

Антенна из пивной банки изготавливается с помощью крепежа — самореза. Их нужно хранить в количестве двух штук. Также вам понадобится антенный кабель, две банки и изолента, которую в этом случае часто заменяют на липкую. Подготовьте вилку, палку и отвертку.

Рекомендации мастера

Если вы задумываетесь, как сделать антенну из пивных банок, то с помощью изоленты нужно прикрепить емкость к основанию палки, следя за тем, чтобы расстояние между элементами было в пределах 7 сантиметров, хотя длину нужно подбирать экспериментально.

Если баночка не была лишена открывающегося кольца, трос можно закрепить саморезами. После успешной установки саморезов на емкость для пива нужно зачистить два конца кабеля и закрепить его винтом. Кабель крепится к палке липкой лентой: это необходимо для подачи сильного сигнала на приемник.

Вместо палки разрешается использовать обычный крючок — это обеспечит более удобное использование конструкции.

Чтобы прибор не потерял работоспособность из-за воздействия дождя и ветра, банку следует защищать большой пластиковой бутылкой. Необходимо использовать 3-литровую тару, из которой предварительно нужно снять дно и горлышко.

Антенна пивных банок своими руками должна быть защищена. Для этого в центральной части бутылки нужно проделать отверстие, через которое протягивается шнур. После подключения рекомендуется обдать этот участок кипятком.

В этом случае пластик изменит свой первоначальный размер от воздействия значительных температур и обеспечит герметичность отверстия. На этом можно предположить, что антенна из пивных банок готова. Вам просто нужно подключить его к телевизору, а затем настроить.

Для улучшения конструкции необходимо реализовать устройство с использованием нескольких пивных банок, которые будут представлять собой отдельные секции.

Особенности настройки антенны

Антенну из пивных банок своими руками может сделать любой домашний умелец. В этом случае основным требованием служит параллельность расположения плеч конструкции; Помимо прочего, необходимо обеспечить идеальную горизонтальность. Также в качестве основы можно использовать ручку лопаты, а также любой другой предмет, подходящий по форме и размеру.

После того, как антенна сделана, ее нужно настроить на определенный канал. Здесь играют роль два фактора. Один из них — характеристический импеданс линии и конструкции, второй — проблема баланса.

Поскольку цифровые телеканалы составляют основу диапазона УВЧ, баланс не играет решающей роли. Что касается характеристического сопротивления, то для полуволнового вибратора он находится в пределах от 72 до 76 Ом. Это хорошо сочетается с ТВ-кабелем.

Чтобы настроить антенну, вам нужно будет отрегулировать высоту звука между банками. Если увеличить диаметр провода (в данном случае это банка), полоса пропускания антенны увеличится.

Перед тем, как делать антенну из пивных банок, следует помнить, что помимо упомянутой тары можно использовать любую другую тару. Это могут быть картонные гильзы, поверхность которых нужно будет оклеить алюминиевой фольгой, при этом КПД изделия не будет ниже.

Традесканция Selo.Guru — интернет портал о сельском хозяйстве

Травертиновые фасады по заказу компании Hilson в г

Видео по монтажу антенного штекера

Простая антенна из банок пива для цифрового телевидения

Простая антенна из пивной банки для цифрового ТВ. (антенна заваривает почти все волны)

В этой статье я хочу сказать «всю правду» о пивной телевизионной антенне. Давайте выясним, антенна от пивных банок — это миф или реальность. В Интернете наиболее распространен вариант: две банки разделены на 7,5 см и подключаются к центральной жиле и оплетке телевизионного кабеля на 75 Ом. Однако этот вариант хорошо работает только с сильным сигналом и коротким кабелем, например.

фактически, в идеальных условиях, когда телебашня видна из окна комнаты, или передатчик ТВ-сигнала находится на расстоянии нескольких километров. Что делать, если вам нужна антенна, которая принимает сигнал на 30 км? можно ли из пивных банок сделать правильную и, главное, простую антенну для цифрового телевидения? Конфеты! Антенна довольно широкая. Принимает полный спектр сильных сигналов UHF и MV.

Прежде всего, нужно немного углубиться в теорию. С точки зрения «классической антенны», какие пивные банки находятся на расстоянии 10–120 мм друг от друга? Берем два стандартных размера пивных банок: 0,5 л (высота банки 168 мм) и 0,33 л (высота банки 115 мм) и начинаем вычислять, как соотносятся размеры банок с частотами телеканалов.

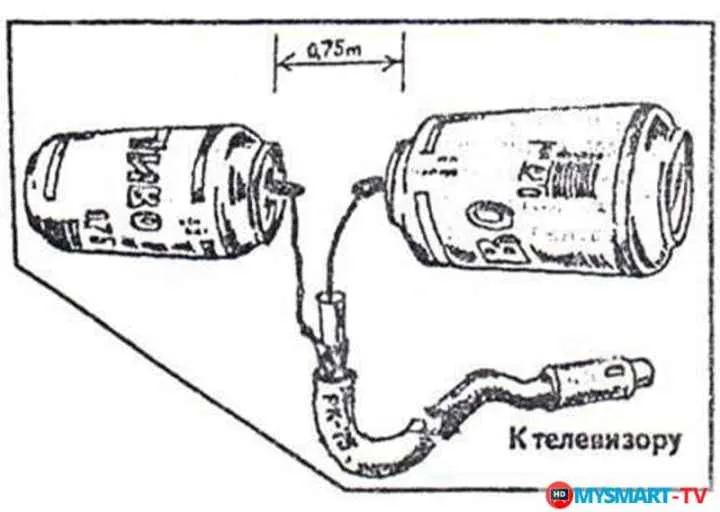

Две банки пива с классической точки зрения (теория антенн) могут быть разделенным полуволновым вибратором или отдельным волновым вибратором. Не буду беспокоиться о технических расчетах, сразу приведу таблицу применимости для телевизионных диапазонов. Для тех, кто интересуется расчетами, см. Книгу из старых 60-х: Карл Ротхаммель «Антенны» в соответствующих разделах.

Картинки из той же книги.

разделенный вид вибратора	Объем банки, л	Диапазон телеканалов
полуволна	0,33	до 34 каналов ДМВ
0,5	Телеканалов с такой частотой нет
волна	0,33	над каналом 57 УВЧ
0,5	25 — 64 канала УВЧ

Итак, нас в основном интересует UHF-диапазон (именно в нем транслируется цифровое телевидение в формате DTV-T2). В диапазоне УВЧ две пивные банки объемом 0,5 л являются вибратором с разделенными волнами. Давайте посмотрим на параметры волнового вибратора.

Учитывая, что диаметр пивной банки находится в районе 1/10 длины волны, мы приблизительно определяем по графику (мысленно продолжаем линии): коэффициент укорачивания K = 0,75 и входное сопротивление двух банок с пивом равно около 600 Ом. Оказывается, тиражированный дизайн в Интернете и есть такая антенна

неверно по обоюдному согласию. Это излучатель с непревзойденным входным сопротивлением 600 Ом, подключенный к кабелю 75 Ом. Как уже было сказано, такая конструкция работает только в непосредственной близости от телебашни. И мы хотим поприветствовать в сложных условиях приема.

Правильная пивная антенна.

Наконец, перейдем к более простой, но эффективной конструкции самодельной антенны из пивных банок. Нам понадобится (в скобках указано количество на антенную решетку на 8 банок из-под пива):

• пивные банки 0,5 л — 4 шт. (Для усовершенствованной версии антенной решетки 8 банок);
• однополярная проволока квасцы диаметром 2,5 мм — 1 м (для решетки из 8 банок — около 2 м);
• трансформатор 300Ом / 75Ом 1шт. Его также можно назвать «адаптером 300/75» или «телескопическим антенным адаптером BT». В магазине он стоит около 0,5$ ;
• саморезы с нажимной шайбой 6шт. (на решетку 14 штук);
• диэлектрическая основа, панель, фанерный лист, оргстекло и др размером 150 * 300мм. (Для решетки 150 * 1000)

Схема простой антенны для ТВ-банки из-под пива представлена ​​ниже. К точкам аа ‘подключается трансформатор 300/75. На рисунке показаны размеры для 33 каналов ДМВ. На этом канале «идет» первый Миассский мультиплекс. При необходимости можно пересчитать размер на другой частоте.

Расстояние между проводами, соединяющими банки верхнего и нижнего ярусов, должно быть 14 мм, при диаметре проволоки 2,5 мм. В этом случае провод имеет сопротивление около 300 Ом. Это для примирения. Если у проволоки другой диаметр, необходимо пересчитать расстояние между жилами, оно должно быть примерно равным 5,5 диаметрам проволоки.

Банки из-под пива верхнего яруса с Rin ~ 600 Ом подключаются параллельно счетчикам нижнего яруса Rin ~ 600 Ом. Общее сопротивление в точках aa ‘составляет примерно 300 Ом, что соответствует сопротивлению двухпроводной линии.

В этом проекте расстояние между берегами верхнего и нижнего уровней в принципе можно взять еще 0,3λ- 0,6λ, здесь главное, чтобы точка питания антенны находилась ровно посередине между партами.

Расстояние по ширине в крайних точках банок должно составлять 0,75 средней длины волны. Напомню, что 0,75 — это коэффициент за счет укорочения волнового вибратора.

Практическая реализация конструкции антенны пивной банки для приема цифрового телевидения.

Размечаем плату, очищаем алюминиевый провод от изоляции.

Очищаем от краски край банки. Шилом пробиваем отверстие под саморез. С внутренней стороны банки прикручиваем саморез, проволочной заглушкой он будет прижимать стенку банки к алюминию.

Чтобы накрутить саморез с шайбой высокого давления изнутри банки, с противоположной стороны делаем технологическое отверстие под отвертку. Бурение не требуется. Канцелярским ножом делаем крест на кресте, складываем получившиеся лепестки внутрь баночки. Сделайте прорези на дне банки, чтобы слить воду.

Крепим банки к опорной плите. Саморез прижимает стенку банки к проволоке. По ширине края банок должны находиться на расстоянии 0,75 длины волны друг от друга. Расстояние между проводами 14 мм (при диаметре 2,5 мм). У вас должно получиться что-то вроде этого.

Теперь ровно посередине банок нужно подключить трансформатор 300/75. Как на фото. Есть почти все магазины, торгующие телевизионными антеннами.

Винты трансформатора необходимо соединить с проводом. Через плату пропущен короткий соединительный провод. Со стороны банок прижимаем саморезом и обеспечиваем контакт линии связи с соединительным кабелем.

Трансформатор закреплен на противоположной стороне опорной плиты. Соединительный провод загибаем под винты трансформатора.

Подключите разъем телевизора к кабелю 75 Ом, а затем к телевизору. Кабель можно подключить с помощью разъема, если антенна не будет использоваться на открытом воздухе. Если антенна предназначена для наружной установки, ТВ-кабель необходимо припаять.

Конструкция антенны на фото предназначена для работы в защищенном от атмосферных осадков месте (чердак дачи), поэтому все собирается на саморезы, без применения пайки.

Вместо трансформатора вы можете использовать U-образный изгиб, но это приведет к более жесткой антенне.

Правильная антенна из пивных банок готова.

Во время испытаний каналы с 23 по 60 принимались в 15 км от телебашни и по 10-метровому отводному кабелю. Антенна пивной банки сравнивалась в антенне Харченко (усиление без экрана около 6 дБ) в виде 8-штыря с ромбовидной стороной 1/4 длины волны.

Из пивных банок получилось более широкополосное, все каналы ДМВ (DTV-T2) принимались отлично и каналы метрового диапазона принимались с удовлетворительным качеством. Антенна Харченко захватывает только ДМВ. Кэфф усиление антенны 4 пивных банок составляет 5,8 дБ. Недостаток антенны пивной банки: большой дрейф и большие размеры по сравнению с тем же 8-роторным Харченко.

Из-за полосы пропускания антенна пивных банок улавливает больше промышленного шума, который влияет на аналоговый сигнал, для цифрового DTV_T2 это не является недостатком.

При сложных условиях приема необходимо вместо трансформатора 300/75 подключать усилитель от польской антенны. Количество банок можно увеличить до 4 этажей, в книге Ротхаммеля в разделе «Питание антенн мультивибратора» есть схемы и расчеты, но эта конструкция намного больше по размеру.

В этом проекте первостепенное значение имеет расстояние между точками подключения aa ‘и верхним / нижним этажами — четверть длины волны с учетом коэффициента укорочения двухпроводной линии связи 0,25λ * 0,95 = 0,24λ.

Это четвертьволновые трансформаторы, которые преобразуют 150 Ом (4 параллельно соединенных яруса банок по 600 Ом каждый) в нужные нам 300 Ом. Верхний и нижний банки включаются при пересечении линий, что позволяет добавлять сигналы синфазно.

Расстояние 0,48λ снова составляет половину длины волны с учетом сокращения 0,5λ * 0,95. Кэфф усиление антенны 8 банок пива составляет 8,6 дБ.

вы можете найти свой регион на сайте TRRS на карте, двойной щелчок по зеленой телебашне открывает окно с частотами цифрового ТВ.

Наслаждайтесь просмотром телепередач в цифровом качестве.

В следующей статье я расскажу о другой антенне, которая, на мой взгляд, проще в изготовлении. Однако антенна из пивных банок для многих не вызывает эстетического восхищения.

Литература: Карл Ротхаммель «Антенна”

Все зависит от диапазона

Банки из-под пива — вещь очень доступная. Но такая антенна принимает только десятичный волновой сигнал УВЧ. Для дальности действия измерителя такая антенна не подходит. В принципе, по аналогичной технологии можно сделать прибор из любой металлической трубы, но для начала нужно определить частоту передачи. От этого зависит длина металлических баллонов. Вся полоса передачи наземного телевидения занимает частоты от 50 до 230 МГц и делится на 12 каналов:

• 50 МГц — 271-276 см;
• 77,25 МГц — 177-179 см
• 93,25 МГц — 147-150 см
• 59,25 МГц — 229-234 см
• 183,25 МГц — 80 см;
• 191,25 МГц — 77 см;
• 85,25 МГц — 162-163 см
• 215,25 МГц — 69 см;
• 207,25 МГц — 71 см;
• 175,25 МГц — 85 см;
• 199,25 МГц -75 см;
• 223,25 МГц — 66 см.

Важно! И длина вибратора, и соотношение длин кабеля адаптера зависит от частоты. Для частоты 50 МГц требуется вибратор длиной 271–276 см и соотношением кабелей от 286 см до 95 см. Для частоты 223,25 МГц эти параметры составляют 66 см и от 66 см до 22 см.

Готовим материалы

Для ламповой антенны понадобятся:

• металлическая трубка (латунь, медь, сталь, алюминий);
• кабельное телевидение;
• текстолит:
• металлические полосы;
• штанга.

Важно! Металлические трубки должны быть примерно на 6 см короче тех, что указаны в списке частот. Диаметр — 8-24 мм. Трубы требуют абсолютно одинаковой толщины и материала. Длина кабеля рассчитывается на основе расстояния от антенны до ТВ-приемника плюс два метра для падения и соответствующей полосы пропускания. Толщина печатной платы не менее 4 мм.

Собираем антенну

Уже сделана очень серьезная антенна из металлических трубок. Однако собирается он практически так же, как и у банок:

1. Сгладьте концы трубок.
2. Поместите оба цилиндра на кусок печатной платы на расстоянии 6-7 см друг от друга.
3. Закрепите их металлическими скобами.
4. С проводом поступайте так же, как и при изготовлении антенны из банок (лучше припаять).
5. Заполните область сварного шва силиконовой, эпоксидной или нитрокраской.
6. Прикрепите антенну к стреле.
7. Припаиваем штекер к свободному концу кабеля и вставляем в розетку телевизора.

Теперь вы готовы ко всевозможным сюрпризам в жизни. А если вы тоже считаете себя хорошим хозяином, вы точно сможете быстро решить проблему сломанной или отсутствующей антенны в любой ситуации.

Важные мелочи для устойчивого эффекта

Мало знать, как сделать антенну из пивных банок. Для обеспечения эффективности эксплуатации в процессе изготовления также необходимо соблюдать некоторые дополнительные правила. При кажущейся незначительности именно «мелочи» могут повлиять на качество ресивера. Иметь ввиду:

1. При использовании на открытом воздухе винтовые соединения предпочтительнее сварки. Последнюю можно привести в негодность первые сильные холода, а зимой на крышу с паяльником не залезть.
2. Если выбор остается с пайкой, то перед запуском жилу и оплетку необходимо облучить. Это даст дополнительную гарантию от окисления соединений.
3. Саморезы, гайки и саморезы лучше всего выбирать из нержавеющих материалов. Также на каждую основу следует нанести немного влаго- и морозостойкого клея или эпоксидной смолы.
4. При креплении саморезами к концам обоих жил удобнее делать кольца.
5. Остатки неизолированного кабеля необходимо изолировать во время пайки и завинчивания.

также хорошо дополнительно изолировать место прокладки кабеля, но так, чтобы его можно было легко открыть в случае необходимости. Подойдет пластиковая крышка подходящего размера, закрепленная на саморез и покрытая герметиком по краям. Такую панель легко снять, и она хорошо защищает от внешних воздействий.

Установка и подключение

Инструкция по установке антенны:

1. Присоедините конструкцию к верхнему концу вала.
2. Поднимите его и закрепите вертикально, чтобы можно было повернуть держатель вокруг оси для ориентации антенны.
3. Надежно закрепите его, чтобы ветер не опрокинул или перекрутил.

Если используется мачта, состоящая из деревянной балки, прибитой к стене, антенна должна поворачиваться в ее верхней части. Затем, после последнего наведения на ретранслятор, он фиксируется.

Чтобы подключить антенну к ТВ-приемнику или приставке, антенный кабель должен быть проложен правильно.

Обратите внимание, что:

1. С увеличением длины кабеля увеличивается его сопротивление и, как следствие, потери при передаче сигнала. Поэтому длина кабеля должна быть как можно короче.
2. Надежно закрепите кабель на опоре, чтобы он не свисал и не подвергал опасности прохожих. Для крепления используйте любой подручный материал: пластиковую сетку для растений, стальные зажимы, изоленту и т.д.
3. Имущество. Место подключения кабеля к элементам антенны должно быть надежно гидроизолировано.

После того, как кабель проложен, вилка на его конце вставляется в розетку телевизора или приемника, и настраивается частота, на которой передает ближайшая вышка CETV.

Восьмерка

Конструкция с двумя ромбами называется антенной Харченко. Устройство работает в любых условиях, но слабо принимает отраженный сигнал, поэтому в условиях плотной застройки возникают прерывания изображения. Для изготовления антенны пригодится медный или алюминиевый провод толщиной 3-6 мм.

Сделать прибор несложно: сложите два квадрата со стороной 15 см, соедините квадраты так, чтобы получился единый угол, то есть цифра 8. Соединенные концы провода изолировать друг от друга. Каркас — балка, закрепленная по центру на стыке концов проволоки.

Необычное использование обычных жестяных банок

Для усиления антенного сигнала провод прикрепляется к листу картона, покрытому пленкой. В этом случае передача намного лучше, но выносить картон на улицу неразумно — конструкция быстро придет в негодность.

Советы для устойчивого приема каналов

Для стабильного приема канала необходимо настроить устройство. Для этого вам необходимо сделать следующее:

• разместите антенну в месте с наиболее сильным сигналом (носите ее по комнате, чтобы зафиксировать сильное соединение);
• устанавливайте устройство горизонтально, так сигнал будет выше;
• также определите правильное расстояние между банками.

Во избежание короткого замыкания защищайте антенну от влаги. Используйте специальные прокладки для защиты кабеля и провода от воды.

Как установить и настроить антенну из пивных банок

Установка антенны для цифрового ТВ осуществляется так же, как и в случае спальни. Вам нужно будет пройтись с устройством, подключенным к телевизору и приставке, и проверить, где сигнал лучше всего принимается. Поскольку уровень сигнала в помещениях дома всегда разный, на быстрый результат рассчитывать не стоит.

Это также относится к установке приемника сигнала на крыше дома или во дворе: для обеспечения стабильной и бесперебойной передачи сигнала необходимо проверить все возможные положения установки.

Однако после определения местоположения может потребоваться его проверка — вполне возможно, что цифровой сигнал будет периодически пропадать. Хотя в большинстве случаев достаточно правильно расположить антенные блоки:

• их следует двигать по сторонам, при этом отмеряя расстояние;
• проверьте изменение сигнала на экране телевизора. Это стало проще, так как современные модели приемников и телевизоров оснащены функцией измерения качества передачи;
• при выборе места необходимо закрепить банки изолентой.

настроить антенну можно по следующему ориентиру: для банок объемом 0,75 литра среднее расстояние составляет 7,5 см. Чтобы кабель не соскочил при настройке, его можно закрепить скотчем или изолентой на раме и вал.

Никаких дополнительных работ не требуется. Сложность установки зависит от количества элементов — чем их больше, тем дольше будет установка.

Модернизация антенны из жестяных банок

Телевизионную антенну можно модернизировать или перенастроить в соответствии с потребностями пользователя. Поэтому сделайте ресивер без использования дополнительного усилителя. Воспользуйтесь некоторыми советами о том, как собрать и модернизировать такое устройство. Это поможет получить качественный сигнал с двух этажей. Здесь вам понадобятся 9 пивных банок, ручное оборудование и саморезы:

• сложите опорную конструкцию, поместите между ними планки, закрепите саморезами;
• собрать антенну и установить ее на деревянные доски;
• отправиться на поиск телеканалов, найти хороший сигнал;
• перемещайте элементы между ними, чтобы получить четкое изображение;
• закрепить детали, соблюдая одинаковое расстояние между ними.

Как подключить Bluetooth-наушники к телевизору Самсунг: способы, инструкция

Самоделка готова к работе. А теперь перейдем к настройке защиты.

Чехол для установки на улице

Если антенна находится на открытом воздухе, обратите внимание на плотность посадки кабеля. В противном случае влага попадет внутрь и снизит производительность. Чтобы избежать этой проблемы, сделайте пластиковый корпус. Место, где надрезается горлышко и дно емкости, затем обработайте спичками. Расплавленный материал податлив и легко прилипает к проволоке. Это защитит вас от дождя.

Какие банки для антенн выбрать

Если вы решили сделать антенну из пивных банок своими руками, стоит позаботиться о их покупке. Иногда выбор невелик, и приходится довольствоваться тем, что есть в магазине или уже находится в корзине. Однако вам необходимо знать следующее. Бидоны могут быть полностью алюминиевыми или с жестяными вставками.

Это может повлиять на то, как к ним подключен кабель. Алюминий практически не поддается сварке, поэтому прибегают к использованию саморезов. Банки — другое дело. Несколько движений паяльником и приемник готов к работе. Наличие или отсутствие элементов железа можно определить с помощью магнита.

Алюминий не привлечет, а олово привлечет.

Следует отметить, что чем больше объем банки, тем лучше прием. Поэтому стоит выбирать экземпляры в литрах. При их отсутствии можно довольствоваться пол-литра или даже 0,25 мл. Если пивных банок нет, можно использовать старые алюминиевые кастрюли.

Кабель можно найти:

• двухжильная плита;
• коаксиальный, включая жилу и экран.

Если у вас есть варианты, вы должны выбрать коаксиальный кабель, который лучше подходит для этих целей. В этом случае такой кабель необходимо разделить с одного конца на жилу (центральный провод) и отдельно на экран.

Подставка может быть обычной палкой. По длине он должен вмещать две банки плюс расстояние около 10 сантиметров между ними. Из нее получится вешалка для свитеров и курток. Такую конструкцию легко повесить на каркас, прикрепить к полочкам или подвесить к рогам экзотического оленя (если есть).

Монтаж антенны может быть самым простым

Следует отметить, что наиболее оптимальным расположением приемного устройства считается ближайшая близость к окну. Прием будет намного лучше, чем с антенной глубоко внутри дома.

Как сделать антенну из пивных банок?

Создание антенны из пивных банок может быть интересным DIY-проектом, который позволит улучшить прием сигнала на вашем устройстве. Вот простая инструкция, как сделать антенну из пивных банок:

Материалы, которые вам понадобятся:

• Две пивные банки (желательно одинакового размера)
• Кусок провода (желательно коаксиального кабеля)
• Паяльная станция и паяльник
• Изоляционная лента
• Ножницы
• Рулетка или линейка
• Клей или скотч

Шаги:

1. Подготовьте банки:
   Промойте банки и удалите этикетки. Отрежьте дно и верхнюю часть банок так, чтобы остались цилиндрические части банок.

2. Изготовьте диполь:
   Изолируйте кусок провода, разделив его на две части (положительный и отрицательный проводники). Припаяйте концы проводов к цилиндрическим частям банок, так чтобы они были параллельны друг другу и располагались на расстоянии примерно 5-10 мм друг от друга. Это и будет дипольная антенна.

3. Изолируйте соединения:
   Покройте паяльные соединения изоляционной лентой или термоусаживаемой трубкой, чтобы избежать короткого замыкания.

4. Подготовьте кабель:
   Если вы используете коаксиальный кабель, удалите на нем часть изоляции, чтобы выделить внутренний проводник. Соедините этот проводник с одной из частей дипольной антенны.

5. Крепление и настройка:
   Крепко закрепите банки так, чтобы дипольная антенна была направлена в нужном направлении. Вы можете использовать клей или скотч для крепления банок. Поднимите антенну на нужную высоту, чтобы улучшить прием сигнала.

6. Тестирование:
   Подключите другой конец коаксиального кабеля к вашему устройству (например, телевизору или радиоприемнику) и проведите тестовое сканирование каналов или поисковое радио для проверки приема.

Заметьте, что результаты могут варьироваться в зависимости от качества сигнала в вашем регионе, вашего местоположения и других факторов. Это DIY-решение, и его эффективность может быть ограничена. Если у вас нет опыта в работе с электроникой, пайкой и т.д., рекомендуется проконсультироваться с профессионалами.
