Этот тип печи представляет собой очень простую в изготовлении конструкцию, проще, чем любой другой. Есть определенное сходство с буржуйкой во внешнем виде. Для создания вертикальной печи для бани своими руками используются обычные стальные трубы определенного диаметра с толстыми стенками.
Свернуть
- Что нужно для сборки печи?
- Схема и чертеж
- Инструкция по сборке
- Видео-инструкция по сборке улучшенной версии
- Обустройство дымохода
- Преимущества и недостатки
- Важные советы
- Пробная топка
Что нужно для сборки печи?
Сталь, из которой изготовлена труба, не должна быть легированная и высокоуглеродистая. Такой материал негативно сказывается на сварочных швах. После их проварки и последующего остывания могут появится трещины, что приведет к деформации печи. Самый подходящий вариант марки стали — это Ст10 и Ст20.
Нужно определить точные размеры вертикальной печки для бани из трубы своими руками, исходя из размеров самого помещения. Идеальные габариты трубы для бани:
- диаметр — 50-55 см;
- толщина — 0,8-1,2 см.
Нужный материал:
- стальная труба, диаметром 50-65 см, длиной 120-150 см и толщиной стенок 0,8-1,6 см, для водяного бака и топки;
- другая, диаметром 35 см с толщиной стенок 0,5-0,8 см для закладывания камней;
- еще одна, диаметром 12-15 см и толщиной стенки 0,2-0,4 см, для дымохода;
- порезанная арматура из низкоуглеродистой стали для колосников, диаметром 1,2-2,0 см и длиной 50 см;
- шнур асбестовый — понадобится для уплотнения дверок;
- металлический лист для дверок, толщиной 0,4 cм;
- ручки на дверцы;
Необходимые инструменты:
- электросварочный аппарат;
- слесарные инструменты;
- дрель и болгарка.

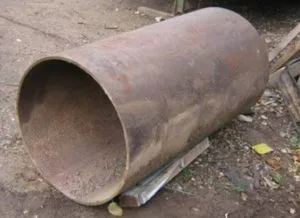

Почему актуально изготавливать вертикальную банную печь своими руками из трубы 530 мм со стенкой, толщиной в 0,6 см? Труба данного диаметра прошла испытание гидроопрессовкой. Это поможет создать печь без дырок и прогаров.
Схема и чертеж
Перед началом работы нужно создать чертеж и изучить схему конструкции печи. Он поможет избежать ошибок в сборке. Для его составления понадобятся необходимые навыки в геометрии.

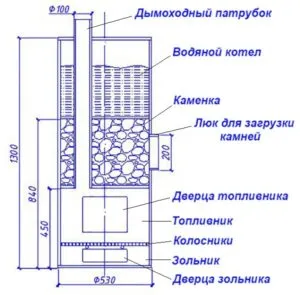

На схеме показаны основные части печки:

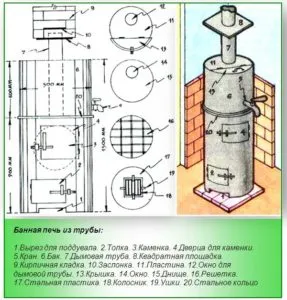

Пример чертежей вертикальной печи для бани:
Здесь являются важными длина и ширина топки. Важна ее высота, на которой будет присутствовать люк для нагрузки горючего и окно, которое ведет к каменке.
Инструкция по сборке
Всю сборку нужно проводить в соответствии чертежами, чтобы не возникло сложностей и ошибок. Это конструкция может вызвать небольшие трудности во время сборки, так как в отсеке для топки будет находиться отдел для закладывания камня.

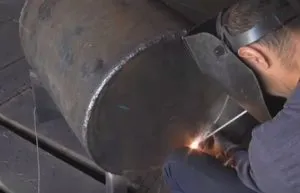

- Дно трубы заваривается заготовкой ли листового металла.

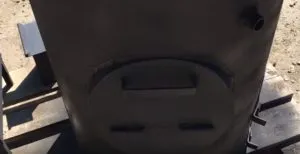

- На расстоянии 1-2 см от низа выполняется вырезка окошко прямоугольной формы 24×8 для поддувала. Это даст доступ кислороду в отсек сгорания горючего и где извлекается зола.

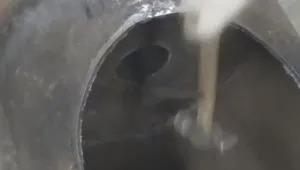

- На расстоянии 15-20 см от верней части поддувала вырезается другое отверстие для закладывания горючего. Его размер составит 20-24 см. Применяются специальные тонкие диски.
- Сверху топки присутствует камера, в которую укладываются камни. Вырезается круглое отверстие на расстоянии 12-18 см от верха топочного отсека. Примечание: круглое отверстие должно быть 35 см в диаметре, смещение по окружности трубы составит 900.
- Другая, диаметром 35 см отрезается по длине, которая равна внешнему диаметру большей трубы. Верхний сегмент срезается на ¾ в виде «лопатки», до границы переднего края.
- К заднему торцу варится глухая стенка, а внизу к переднему заглушка с дверцей. Через нее будут закладываться камни и заливаться вода для создания пара.

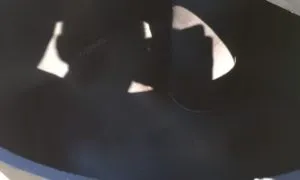

- Вырезанная «лопатка» вставляется в отверстие главной трубы. Ее наружный выступ должен быть 2-3 см. Внутри по всему периметру должен остаться промежуток, который полностью заваривается. Для усиления устойчивости конструкции к корпусу привариваются прутки.

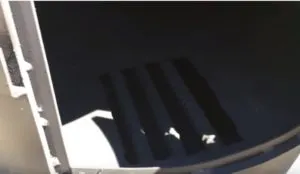

- На основе диаметра главной трубы производится вырезание из листовой стали куска округлой формы. Чтобы зафиксировать колосники, в вырезанном круглом куске стали прорезаются отверстия прямоугольной формы;
- Топливник вваривается в главную трубу, параллельно полу, на 2 см выше верхнего края отверстия поддувала.
- Основание поддувала прорезается из металла, исходя из внешнего диаметра главной трубы. Под каменку привариваются ножки для ее удержания. После приварить к низу.
- Главная труба является стенкой для бака для нагревания воды.
- В вырезанном дне бака проделывается отсек для дымохода от края на 3-5 см.

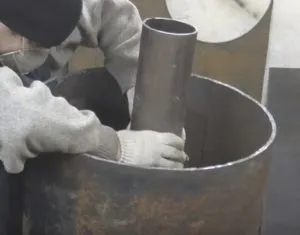

- В отверстие заваривается кусок трубы для дымохода, выступающий на расстояние 10-12 см.
- Дно бака устанавливается на главную трубу. После приваривается на 10-12 см выше отсека для камней. Дымовая труба должна находиться сбоку от «лопатки».
- Днище бака полностью обваривается. Внизу сверлится отверстие для подвода водяной трубы.
- Для изготовления двойной крышки бака вырезаются 2 полукруглые части. Одна полностью приваривается, а другая служит для открывания бака и крепится на петли.

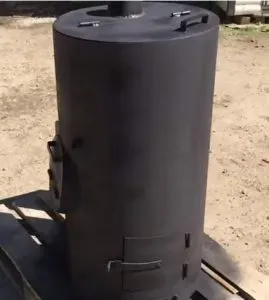

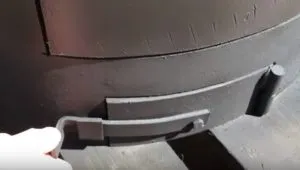

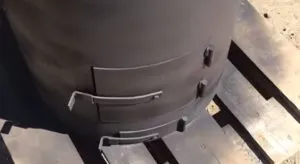

- В итоге должна получиться вот такая печь:
Видео-инструкция по сборке улучшенной версии
Видео-инструкция по сборке вертикальной печи для бани из трубы (модифицированный вариант):
И еще один способ:
Обустройство дымохода
Дымоход является важной составляющей для выведения продуктов сгорания.
Они бывают трех видов:
- Керамические. Дымоход из керамики имеет самый длинный срок годности. Максимально устойчивый к высоким температурам.
- Кирпичные. Кирпичный дымоход из-за шершавой поверхности быстро накапливает сажу и замедляет тягу воздуха.
- Стальные. Стальной дымоход, наиболее подходящий именно для бани в связи с доступной ценой. Так же из-за быстрого нагрева металла ставят бак, после используют для процедур. Дымоход из нержавеющей стали является самым актуальным. Данный материал не боится воды, высоких температур, мало подвержен коррозии, легкий, прочный и дешевый.
Процесс сборки:
- Перед установкой нужно обозначить место для проделки отверстия.
- На трубу устанавливается кожух из оцинкованной стали, после надеваются кольца, которые фиксируются на потолке. Нижняя труба крепится саморезами. Хомуты надежно фиксируют дымоход.
- Вторая часть устанавливается на крыше. Отверстия между крышей и дымоходом заполняются керамзитом глиной или асбестом.
Преимущества и недостатки
Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане. Подходит для малых помещений.
К другим преимуществам относятся:
- экономия денежных вложений;
- металл, как надежный материал имеет отличную механическую прочность, выдерживает скачки температуры, которые не влияют на данное свойство;
- достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного прогорания горючего происходит дальнейшее удержание тепла;
- округлый разрез трубы дает мощное распространение тепла и образованию необходимой тяги;
- быстрый прогрев помещения менее чем за 1 час;
- металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению;
- цилиндрическая форма трубы избавит от лишних прямых углов и длинных сварных швов. Главная причина появления коррозии и отверстий, через которые пойдет утечка угарного газа — это именно сварные швы.
Главный и распространенный недостаток металлической конструкции — это подверженнее коррозии.
Важные советы
- Чтобы тепло не покидало емкость печи, на край дымохода устанавливается открывающаяся задвижка.
- Причиной возгорания может послужить огромное накопление сажи. Для этого в трубе высверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это мешает появлению копоти. Горючее будет полностью прогорать, а накопление сажи будет минимальное.
- После завершения изготовления конструкции, ее нужно проверить на наличие дырок, зазоров и трещин.
- Вокруг печи не должно быть ни каких предметов, которые подвержены возгоранию: синтетика, дерево и ткань.
- Все обрезные края труб и металлических листов необходимо зачистить от острых краев, во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалистам.
- Установку данной печи следует делать на готовый бетонный фундамент, высота его 250-300 мм. На него накладывается кирпичная кладка с глиняным раствором в один или два ряда. Кирпичный экран защитит стены от перегрева.
Пробная топка
- Перед использованием печи нужно провести пробную топку, которая испытает всею конструкцию на герметичность сварных швов.
- Открывается заслонку и поддувало. После делается небольшая закладка из дров и поджигание. Закрывается дверь и делается подача кислорода в верхний отсек.
- Прослеживается полной прогревание, присутствие тяги и проверка герметичности швов.
Вот так дешево и практично изготавливается данная печь для бани. Позволить себе такую простую роскошь может каждый человек.
Какой диаметр трубы должен быть в бане?
Выбор диаметра трубы для системы отопления или вентиляции в бане зависит от нескольких факторов, включая общий объем помещения, тип используемой печи или котла, конструкцию бани, требования к эффективности и другие факторы. Вот общие рекомендации:
1. Диаметр дымохода:
- Для дымохода печи в бане обычно используются диаметры от 100 мм до 150 мм в зависимости от мощности печи и ее конструкции. Однако конкретный диаметр лучше всего уточнить в инструкциях к самой печи.
2. Диаметр воздуховодов:
- Для вентиляции в бане, диаметры воздуховодов могут варьироваться от 100 мм до 150 мм. Опять же, выбор зависит от объема помещения и требуемого обмена воздуха.
3. Диаметр труб отопления:
- Для системы отопления бани, диаметр труб зависит от выбранной системы. Обычно в банях используются трубы диаметром от 15 мм до 25 мм для теплых полов и радиаторов.
4. Диаметр водопроводных труб:
- Для водоснабжения в бане, диаметры труб могут быть разными в зависимости от потребности в воде. Обычно используются трубы диаметром 20 мм до 32 мм.
При выборе диаметра труб учтите следующие факторы:
- Требования к пропускной способности труб для эффективной работы системы.
- Рекомендации и инструкции производителей оборудования.
- Особенности конструкции и объема бани.
- Локальные строительные нормы и стандарты.
Для точного определения оптимального диаметра труб рекомендуется проконсультироваться с инженером или специалистом по системам отопления и вентиляции, учитывая особенности вашего конкретного случая.
