Изготовление водяного отопления от печи на дровах без использования насоса — своими руками

На протяжении многих веков печь в доме имела центральное положение – буквально, вокруг нее строилась архитектура жилища. Она служила для приготовления пищи, на ней спали, и она обеспечивала тепло в доме. Современное поколение лишено этого опыта, поскольку мы используем газовые или электрические плиты для приготовления пищи, а отопление дома обеспечивается котлом. Если уместно, в новом тексте можно включить информацию о «водяном отоплении от печи без применения насоса».

В общем-то, обо всем этом пойдет разговор в данной статье, в которой вместе с сайтом santexservis.by мы ознакомимся с преимуществами, которыми обладает водяное отопление от печи на дровах, его устройством и технологией самостоятельного изготовления.

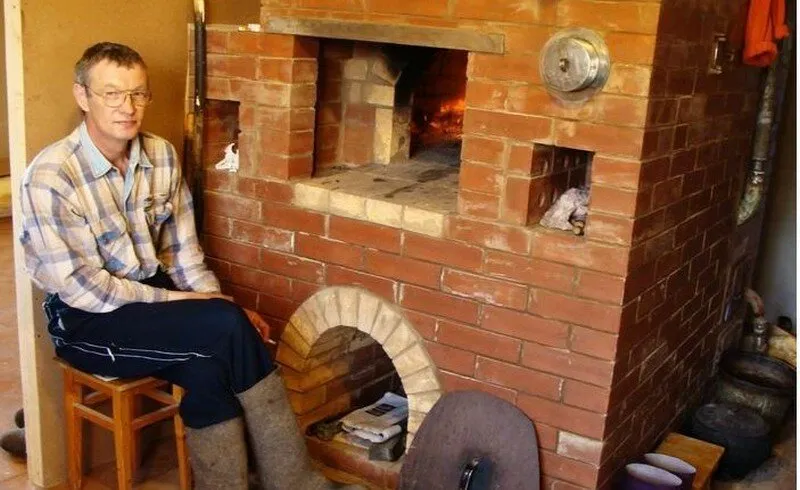

Водяное отопление от печи на дровах фото

Водяное отопление от печи на дровах: преимущества и недостатки

Ни для кого не секрет, что печное и современное водяное отопление обладает рядом существенных недостатков. К примеру, печь нагревает воздух, транспортировать который на большие расстояния весьма сложно. В отличие от этого, водяное отопление имеет все шансы замерзнуть в зимний период. Таких недочетов и у того и у другого отопления весьма немало, а комбинирование их в одну систему позволяет устранить ряд таких недостатков как с одной, так и с другой стороны. Естественно, не все так гладко, как может показаться с первого взгляда – та же проблема с замерзанием теплоносителя или же постоянного участия человека в процессе загрузки дров в печь практически нерешаема. Но тем не менее в совокупности использование этих систем отопления как единого целого дает целый ряд положительных аспектов.

• В первую очередь, человек получает возможность наслаждаться видом огня – так сказать, греться, сидя у очага и получая при этом лучистое тепло, которое выделяется от печи в большом количестве. Это полезно для нашего организма.
• Далее универсальность и широкие возможности подобных систем отопления. С одинаковым успехом они могут работать не только для обогрева дома и выступать в качестве камина – кроме этого, печь для водяного отопления дома на дровах в состоянии обеспечивать горячей водой. Мало того, она может даже служить в качестве кухонной плиты с духовкой и конфорками.

Такая система оправдывает себя далеко не в каждом случае. К примеру, наличие печи в доме дает возможность устроить водяное отопление, не приобретая при этом газовый или какой-либо другой котел. Также, принимая решение сделать водяное отопление от печи на дровах, следует учитывать и отрицательные моменты, которых тоже весьма немало. В первую очередь, это постоянное участие человека в процессе отопления – дрова необходимо постоянно загружать. Второй момент заключается в огромном количестве тонкостей использования такого отопления – к примеру, если в разогретый теплообменник дровяной печи подать холодную воду, то он попросту лопнет. Весьма негативно может сказаться на изделии в целом и перегрев теплоносителя. Кстати, управлять температурой такого отопительного прибора довольно сложно, а без постоянного контроля контур водяного отопления может закипеть и взорваться. Я не пугаю, просто все это дело нужно предвидеть и держать на постоянном контроле.

Схема и принцип работы водяного отопления от печи на дровах

По большому счету, принцип работы водяного отопления от печи на дровах точно такой же, как и у систем, использующих для нагрева теплоносителя стандартные газовые котлы – все то же самое, кроме нагревателя. В данной ситуации в качестве нагревателя выступает печь, в которую монтируется специальный теплообменник. К слову, о конструкции такой печи – можно сказать, что теплообменник может быть смонтирован в разных частях дровяной печи.

• Топка. Это самое распространенное место для установки теплообменника. Именно топка позволяет установить его быстро, не нарушая целостность печи и не ухудшая ее работоспособность. Кроме того, именно в топке теплообменник будет иметь прямой контакт с огнем, что способствует более эффективному нагреву теплоносителя.
• Дымоход. С этим элементом печи дела обстоят не совсем хорошо – можно даже сказать, что устанавливать теплообменник в дымарь крайне не рекомендуется. Он уменьшает сечение дымохода, и по этой причине печь начинает работать не совсем корректно – возможно даже появление обратной тяги, что чревато последствиями.

Некоторые домашние умельцы пытаются устанавливать теплообменник в стены печи вокруг топки – решение вообще неправильное, и последствия такого необдуманного решения обычно не заставляют себя долго ждать. Как правило, это разрушенная кладка и дым в помещениях домах. Дело в том, что у любого материала имеется коэффициент температурного расширения. Металл не является исключением, и при нагревании он расширяется, тем самым нарушая кладку. В общем, единственно правильным местом для установки теплообменника остается топка печи. Но и с ней не все так гладко, как может показаться с первого взгляда – установить в нее теплообменник, так сказать, без серьезных последствий для человека и печи можно только придерживаясь определенных правил, о которых мы и поговорим дальше.

Как сделать печь водяного отопления на дровах: установка теплообменника

Скажем так, тонкостей в процессе установки теплообменника в печь не так уж и много, и самая главная из них заключается в том, что печь должна быть рассчитана на использование теплообменника. В смысле того, что этот момент необходимо учитывать при ее проектировании и строительстве. В противном случае придется идти от обратного и подгонять теплообменник под возможности существующей печи, что не совсем удобно и, самое главное, это то, что такое решение может оказаться не совсем неэффективным. Кроме этого момента, если говорить уже о непосредственном монтаже теплообменника в печь, можно отметить еще и следующие нюансы.

• Конструкция теплообменника. Она должна быть тщательно продуманной и ни в коем случае не нарушать нормальной работы печи. В каждой отдельно взятой ситуации конструкция этого элемента водяного отопления может быть разной. Если вы не специалист в этом вопросе, то за дело лучше не браться.
• Изготовленный по индивидуальному проекту теплообменник в обязательном порядке должен быть испытан под давлением. Это гарантия того, что контур водяного отопления будет работать исправно на протяжении длительного времени, то есть печь не придется разбирать для устранения неполадок.
• Чтобы компенсировать температурное расширение металла, между стенками топки печи и самим теплообменником нужно оставить зазор в полтора-два сантиметра. Этот момент нужно обязательно учесть при проектировании теплообменника.
• Места выхода труб теплообменника из печи наружу замуровывать не нужно – этот момент связан с температурным расширением металла. Оставленный для компенсации этого расширения зазор вокруг труб заполняется жаростойким уплотнителем.

В принципе, это все нюансы, которые необходимо соблюдать в процессе самостоятельной установки теплообменника в дровяную печь. И единственное, что остается еще здесь добавить, так это сказать несколько слов по поводу материалов, из которых изготавливаются теплообменники. Их немного – медь, сталь, чугун, нержавейка. Первый – самый эффективный, второй самый дешевый, третий отлично противостоит коррозии, а четвертый является самым дорогим и одновременно самым лучшим.

И напоследок темы, водяное отопление от печи на дровах, скажу несколько слов об одной конструктивной особенности, вернее разновидности теплообменника по конструкции. Они могут быть двух типов – трубчатые и изготовленные из листовой стали. Как ни странно, но трубчатый теплообменник менее эффективен – он получил свое распространение исключительно благодаря простоте в самостоятельном изготовлении.

Что такое печь камин с водяным контуром?

Печь-камин с водяным контуром (или водонагревательная печь-камин) представляет собой систему отопления, которая использует тепло, выделяемое при горении дров или другого топлива внутри печи, для нагрева воды. Эта горячая вода затем циркулирует по трубопроводам и радиаторам, предоставляя тепло в помещении. Таким образом, такая система сочетает в себе уютную атмосферу камина и эффективность водяного отопления.

Основные компоненты печи-камина с водяным контуром:

1. Огневая камера: Это пространство, где сгорает топливо (обычно дрова). Тепло, выделяемое при горении, передается стенкам камеры и далее к воде водяного контура.

2. Теплообменник: Теплообменник — это компонент, который находится внутри огневой камеры и непосредственно соприкасается с огнем. Он обеспечивает передачу тепла от горячих газов к поверхности, через которую проходит вода.

3. Водяной контур: Это система трубопроводов, через которую циркулирует горячая вода. Она подключается к теплообменнику печи-камина и может включать в себя расширительный бак, циркуляционный насос и другие компоненты.

4. Теплоноситель: Это вода или антифриз, который циркулирует в водяном контуре и передает тепло от печи к радиаторам или другим элементам системы отопления.

5. Радиаторы или полы с подогревом: Горячая вода из водяного контура передает свое тепло радиаторам или системе полового отопления, обогревая помещение.

Преимущества печи-камина с водяным контуром включают возможность обогрева не только помещения, где установлена печь, но и других частей дома через систему радиаторов или полов с подогревом. Также это может быть эффективным способом использования дров как источника тепла. Однако установка и обслуживание такой системы требует навыков и опыта, поэтому рекомендуется проконсультироваться с профессионалами в области отопления и печей перед тем, как приступать к проекту.
