Надежность, безопасность и правильная функциональность электрических устройств, систем или проводов напрямую зависят от состояния изоляции кабелей. Важно учитывать, что характеристики изоляции ухудшаются со временем. В данном контексте важно упомянуть процесс «измерения сопротивления изоляции кабеля мегаомметром«, так как это может оказаться весьма уместным.
Принцип проведения измерений
Мегаомметр позволяет измерить величину сопротивления изоляции. Для этого на его щупы подается напряжение и измеряется возникший электрический ток. Чтобы получить искомый результат, используется закон Ома:
где U – подаваемое на щупы напряжение,
I – измеренная сила тока.
Конструктивные особенности мегаомметров
Существуют разные модели мегаомметров, но все они включают в себя высоковольтный источник постоянного напряжения (генератор) и амперметр. Генератор выдает откалиброванное напряжение, величина которого выставляется заранее. По этой причине измерительную шкалу прибора можно сразу проградуировать в единицах измерения сопротивления, а не силы тока.
Виды мегаомметров
Можно выделить два основных вида приборов:
1. Мегаомметры, укомплектованные механическим генератором. Это приборы старого образца, в которых в качестве источника напряжения используются динамо-машины. Их нужно приводить в действие вручную с частотой примерно 2 об/сек. Они достаточно габаритные и тяжелые, но при этом не нуждаются в источнике питания. Такие приборы удобны своей автономностью.

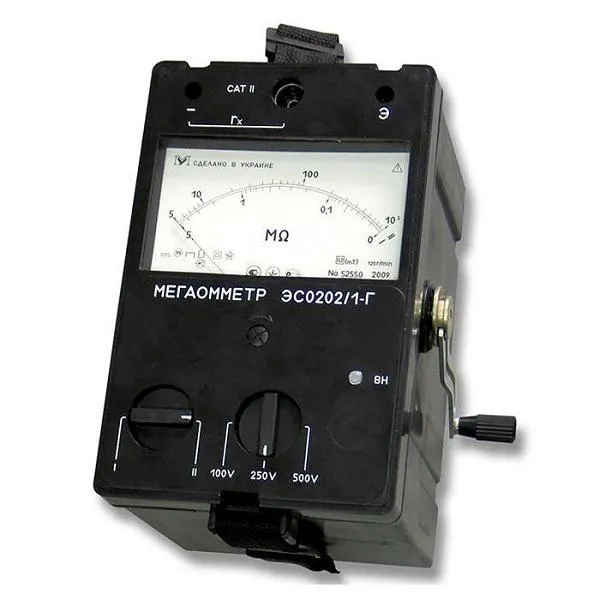

Так выглядит мегаомметр с механическим генератором
2. Мегаомметры, укомплектованные электронным преобразователем. Это приборы нового поколения. В них источник постоянного напряжения работает от встроенных аккумуляторов или блока питания. Такие устройства компактные и легкие, но их работоспособность зависит от источника питания.

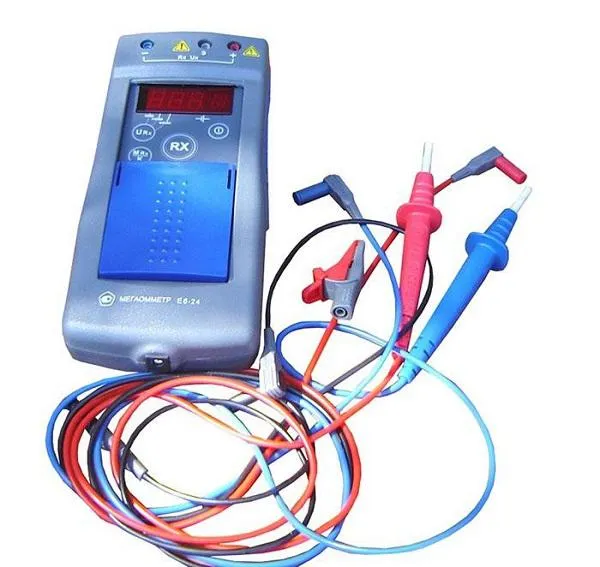

Так выглядит электронный мегаомметр
Меры безопасности при использовании мегаомметра
Мегаомметр подает на испытуемый образец высокое напряжение, поэтому при его использовании нужно соблюдать следующие меры безопасности:
- Применять только те провода и щупы, которые предназначены для проведения измерений этим прибором.
- Использовать мегаомметр, измерительные провода, щупы и зажимы без механических повреждений.
- Обесточивать испытуемый образец.
- Использовать переносное заземление. С его помощью снимается остаточный заряд с тестируемого объекта и устраняется опасность поражения током.
- Применять диэлектрические перчатки.
Подготовка к проведению измерений
Подготовка к проведению измерений заключается в подключении щупов к мегаомметру. Чаще всего используются два из них. Они подключаются к гнездам «Л» (линия) и «З» (земля) прибора. В некоторых моделях они обозначаются «R+» и «R-». Третий щуп используется для проверки протяженных линий, на изоляции которых могут быть поверхностные токи, или для тестирования кабелей в экранирующей оплетке. Он комплектуется двумя наконечниками. Один подключается в гнездо «Э» (экран), второй – в гнездо «Л» («R+»).
Каким должно быть значение напряжения и сопротивления изоляции

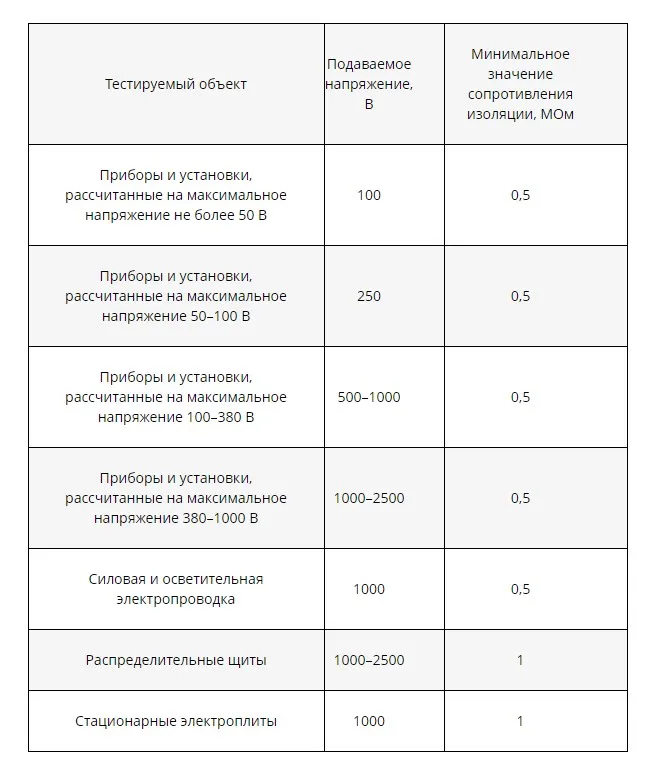

Подаваемое на исследуемый объект напряжение и сопротивление изоляции должны соответствовать следующим значениям:
Проведение измерений
С помощью мегаомметра могут проводиться измерения двух видов. Главный принцип, который при этом используется, следующий: должно быть проверено качество изоляции каждого из проводов, входящих в состав кабеля.
Проверка замыкания на землю (пробой на землю)
Мы рассмотрим ее на примере высоковольтного силового кабеля. Для начала его необходимо обесточить. Затем к двум его жилам, которые не будут участвовать в тестировании, подключить переносное заземление. Один измерительный провод мегаомметра подключить к заземляющей шине электрощита, а второй – к тестируемой жиле. После этого подать напряжение на выводы мегаомметра и замерить сопротивление. Таким же образом проверить оставшиеся две жилы.

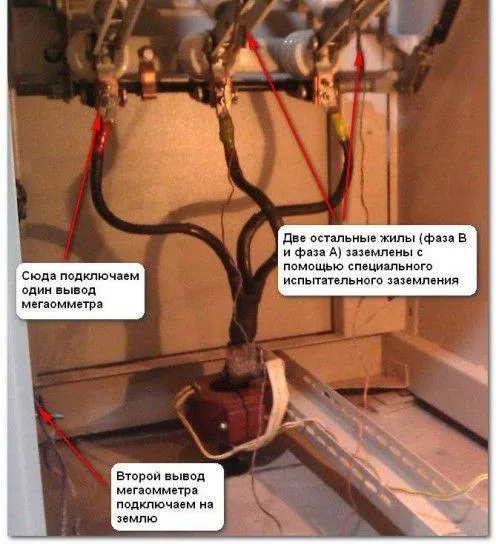

Так выполняется проверка кабеля на пробой на землю
Проверка взаимной изолированности жил кабеля
Проверку на вероятность короткого замыкания жил кабеля мы рассмотрим на примере низковольтного силового кабеля. Сначала, как и в предыдущем случае, необходимо его обесточить. Если линия протяженная, то после каждого измерения нужно коснуться переносным заземлением кончика каждого из проверенных проводов.
Для оценки состояния изоляции требуется подключить один измерительный провод мегаомметра к заземляющей жиле кабеля (на рисунке она обозначена РЕ), авторой конец поочередно подключать к оставшимся, каждый раз выполняя измерение величины сопротивления.

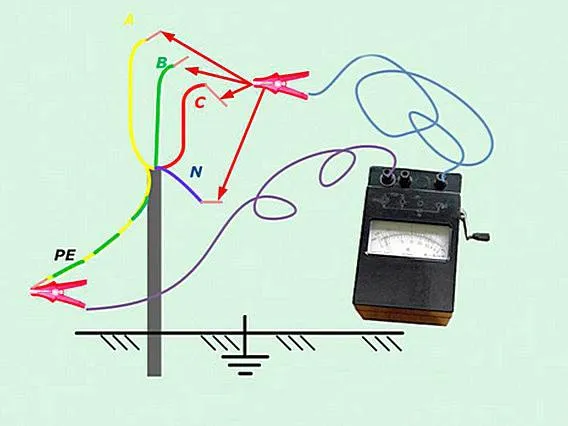

Так проверяется состояние изоляции каждой из жил кабеля
После этого аналогичным образом поступить с нулевой жилой (N), подключив к ней один измерительный провод, а второй – поочередно ко всем оставшимся. Эти действия необходимо повторить для каждой жилы кабеля, перебрав все возможные сочетания.
Заключение
Приведенные выше приемы вполне можно использовать для проверки бытовых линий. Например, для оценки состояния изоляции проводов, подключенных к розетке, достаточно обесточить ее, затем один измерительный провод мегаомметра подключить к нолю розетки, второй – к фазе, после этого подать напряжение и выполнить замер. Если же к розетке подведено заземление, чтобы проверить все возможные сочетания, понадобится сделать три замера.
Как правильно измерять сопротивление изоляции мегаомметром?
Измерение сопротивления изоляции с помощью мегаомметра (или мегомметра) проводится для оценки электрической изоляции между проводниками или между проводниками и землей. Это важный тест для обеспечения безопасности электрических систем. Вот как правильно измерить сопротивление изоляции мегаомметром:
-
Подготовьте оборудование:
- Убедитесь, что мегаомметр находится в рабочем состоянии и проверен на точность.
- Подготовьте все необходимые кабели, проводники и аксессуары.
-
Выключите оборудование:
Перед началом измерения убедитесь, что все электрические оборудование и системы, с которыми вы работаете, выключены и отключены от источника электропитания. Это важно для вашей безопасности и безопасности оборудования. -
Подготовьте испытываемую цепь:
- Отсоедините все проводники, которые вы хотите протестировать, от источника питания и друг от друга.
- Очистите поверхности проводников от грязи и окислов, чтобы обеспечить хороший контакт.
-
Подключите мегаомметр:
- Подсоедините кабели мегаомметра к проводникам или точкам, которые вы хотите измерить.
- Убедитесь, что подключения кабелей прочные и надежные.
-
Настройте мегаомметр:
- Установите желаемое значение напряжения испытания. Обычно используется напряжение от 250 В до 1000 В, в зависимости от типа системы и требований нормативных документов.
-
Начните измерение:
- Запустите тест на измерение сопротивления изоляции на мегаомметре.
- Мегаомметр подаст на испытуемую цепь заданное напряжение и измерит сопротивление изоляции.
- Измерение может занять некоторое время, в течение которого мегаомметр будет отображать данные.
-
Оцените результат:
- После завершения измерения мегаомметр покажет величину сопротивления изоляции в мегаомах (МΩ).
- Сравните полученное значение с требованиями нормативных документов. Например, для большинства электроустановок рекомендуется минимальное сопротивление изоляции в диапазоне 1 МΩ или выше.
-
Отключите мегаомметр и проводники:
- После завершения измерения выключите мегаомметр и отсоедините кабели от испытываемой цепи.
-
Зафиксируйте результат:
- Запишите результат измерения в соответствующие документы или отчеты.
Важно соблюдать все меры безопасности при работе с электрическим оборудованием и убедиться, что проведение измерения сопротивления изоляции безопасно для вас и для системы, которую вы тестируете.
