Инженеры и специалисты по ремонту регулярно сталкиваются с потребностью проводить измерения сопротивления разнообразных компонентов: резисторов, катушек, обмоток трансформаторов и других.
Измерение сопротивления мультиметромСперва надо подключить измерительные провода с щупами к мультиметру. В подавляющем большинстве современных мультиметров есть как минимум два гнезда для подключения измерительных проводов – одно имеет обозначение «СОМ», другое имеет в своём обозначении символ «Ω» (помимо прочих символов). Обычно чёрный провод подключают к гнезду «СОМ», а красный – к гнезду с символами.
Далее следует выбрать на мультиметре режим измерения сопротивления и диапазон. Если прибор имеет функцию автоматического определения диапазона, то достаточно повернуть поворотный переключатель в положение «Ω». Если прибор с ручной установкой, то поворачиваем переключатель в положение диапазона, примерно равного измеряемому сопротивлению. В отличие от измерения напряжения, в данном случае правильный выбор диапазона не столь критичен.

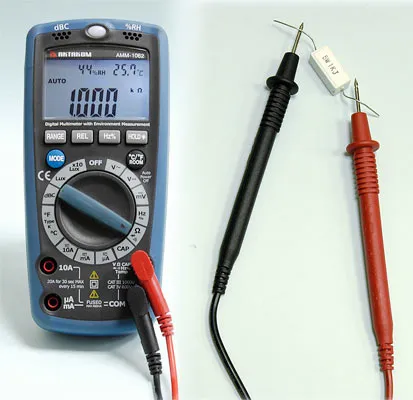

Если измеренное значение на дисплее начинается с «0», то необходимо переключить мультиметр на меньший диапазон, при этом повышается точность измерения (т.е. снижается погрешность измерения). Если прибор показывает перегрузку (часто обозначается как «OL», т.е. «overload» – перегрузка), то прибор надо переключить на больший диапазон. Например, если выбран диапазон «2kΩ», а измеряемое сопротивление составляет 27 кОм, то прибор отобразит на экране символы «OL». Порядок действий при измерении сопротивления резистора
Популярные мультиметры с функцией измерения сопротивленияОдной из удачных по своим возможностям моделей является АКТАКОМ АММ-1219. Она позволяет измерять сопротивление до 200 МОм. Кроме широко распространённых у портативных мультиметров измерительных функций, таких как, измерение постоянного и переменного напряжения и тока, сопротивления, частоты, ёмкости, проверки диодов и «прозвонки» цепи, этот прибор ещё и способен измерять коэффициент заполнения и температуру (для этого используется термопара).
Но этим его функционал не ограничивается. Например, электрикам, обслуживающим различные электроустановки, будет удобным иметь в одном измерительном приборе ещё и бесконтактный датчик напряжения, регистратор данных во внутреннюю память и даже такую полезную мелочь, как фонарик.
Многообразие мультиметров в наше время настолько велико, что выбор подходящего прибора становится нелёгкой задачей. Разобраться в этом помогут статьи «Больше товаров — хороших и разных!» и «Обзор цифровых мультиметров АКТАКОМ АММ-1042, АММ-1071 и АММ-1149». Назад в раздел |
Как выставить мультиметр чтобы проверить сопротивление?
Чтобы проверить сопротивление с помощью мультиметра (измерительного прибора), выполните следующие шаги:
-
Подготовка мультиметра:
- Выключите мультиметр.
- Вставьте красный измерительный провод в разъем, обычно помеченный как «VΩmA» или что-то подобное.
- Вставьте черный измерительный провод в общий (COM) разъем мультиметра.
-
Настройка мультиметра:
- Включите мультиметр.
- Поверните ручку или выберите режим измерения на мультиметре так, чтобы он был настроен на измерение сопротивления. Обычно это обозначается символом «Ω» (ом).
- В зависимости от ожидаемого диапазона измерения выберите наиболее подходящий диапазон. Если вы не уверены в значении сопротивления, начните с наибольшего диапазона и постепенно уменьшайте его.
-
Измерение сопротивления:
- Прикасайтесь измерительными щупами к обоим концам резистора или другого элемента, сопротивление которого вы хотите измерить.
- Считайте показания на дисплее мультиметра.
-
Проверка нулевого сопротивления:
- Если вы хотите удостовериться в правильности измерений, коснитесь щупами друг друга. Показания на мультиметре должны приблизиться к нулю или показать очень маленькое сопротивление.
-
Завершение измерений:
- После измерения выключите мультиметр и уберите щупы.
Некоторые современные мультиметры имеют функцию автоматического выбора диапазона, что упрощает процесс измерения.
Также стоит помнить, что перед измерением сопротивления убедитесь, что элемент, который вы измеряете, не подключен к источнику питания и полностью разряжен. Это поможет предотвратить повреждение мультиметра и получение неверных результатов измерений.
