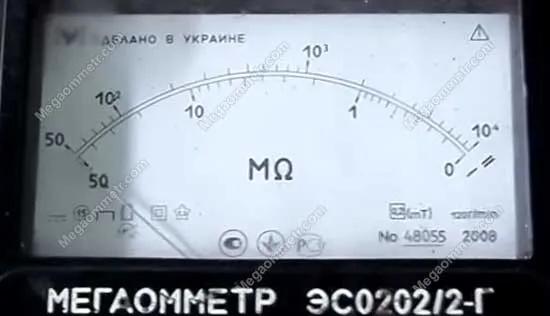

Как интерпретировать показания шкалы мегаомметра и проводить измерения

При взаимодействии с электрическими сетями измерительные устройства играют значительную роль в обеспечении безопасности персонала, а также в осуществлении наблюдения за состоянием электрооборудования и схемами его подключения. Если говорить о «шкале мегаомметра», то это лишь один из инструментов, используемых для обеспечения эффективной работы и контроля в электротехнических процессах.

Внешний вид прибора с динамо машиной

Мегаомметр, что это такое и как им пользоваться?

Мегаомметр или мегомметр как правильно говорить? Такой вопрос возникает у многих. С точки зрения русского языка правильно мегомметр, без идущих друг за другом гласных. Но если посмотреть с профессиональной стороны, то правильно будет мегаомметр, «мега» приставка, показывающая диапазон измерения прибора на высоком напряжении, и «Ом» единица сопротивления, то есть то, что измеряет прибор, ведь не зря во многих рабочих журналах проверок средств защиты пишут именно мегаомметр. Слово «метр» означает измеряю.
Прибор используется для определения большого значения сопротивления, отключенных от электропитания, электрических цепей и диэлектриков, применяемых для изоляции кабельной продукции, изолированных проводов, двигателей, трансформаторных и электротехнических устройств, установок телекоммуникаций и прочих электрических машин.

Прибор также осуществляет измерительные действия по определению поверхностных и объемных сопротивлений изоляции, определяющей состояние безопасности установки.

Проверка мегомметром

В большинстве случаев, проверить состояние изоляции можно используя разновидность тестера – мегомметр . Это специализированный прибор, который сделан именно для этого. При его использовании создаётся электрическая цепь, в которой включён воображаемый резистор численно равный величине сопротивления изоляции в месте измерения.

ЭДС в такой цепи создаёт встроенный в мегомметр генератор, развивающий достаточно высокое напряжение. Его величина может достигать трёх киловольт. Результаты измерений мегомметром позволяют определить параметры состояния изоляционного покрытия, по которым делаются расчёты коэффициентов для оценки перспектив дальнейшего использования тестируемых проводов и кабелей.

Мегаомметр принцип работы и его схема

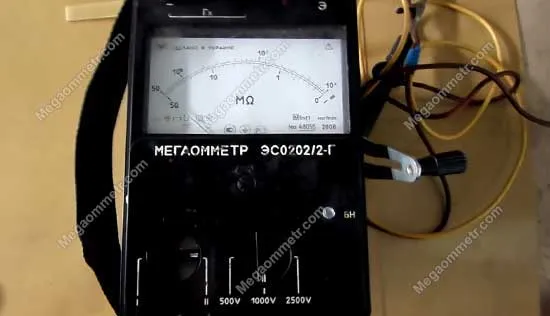

Работу c мегаомметром рассмотрим на примере самого распространенного прибора с маркировкой ЭС0202/2Г. Прибор произведенный еще в советское время, на Уманском приборостроительном заводе, мегаомметр получил распространение по территории всего Советского Союза и успешно работает в настоящее время. Надежность, неприхотливость, а что самое важное, точность измерений зарекомендовали этот прибор с положительной стороны. В России прибор под этой маркировкой производится в Белгороде и на многих других приборостроительных заводах.

Прибор предназначен для проведения измерений с большими величинами сопротивлений, и рекомендуется для проверки высоковольтного оборудования, рассчитанного на большую мощность, а также для силовых кабелей большого сечения или раскинутых на значительное расстояние.

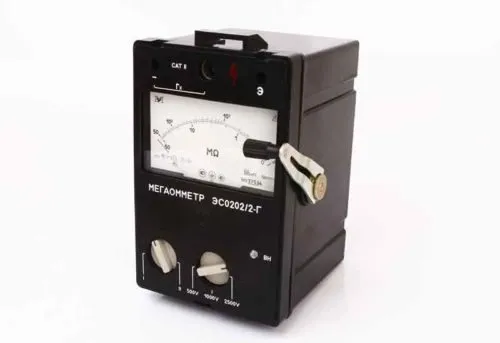

Рис №1: Внешний вид мегаомметра

Мегаоомметр этого типа относится к индукторным устройствам, работает за счет встроенного в конструкцию генератора, что позволяет прибору работать без постороннего источника питания, и без аккумуляторных батарей.

Принцип работы построен на использовании принципиальной схемы логарифмического измерительного устройства отношений. В измерительном процессе задействованы: электромеханический генератор напряжения, преобразователь и электронный измеритель.

Для работы рекомендуется использовать прерывистый режим, в котором 1 минута отводится на измерение, 2 минуты – пауза. При первом ознакомлении прибором внимательно изучите мегаомметр и инструкцию по эксплуатации.

Рис №2. Принципиальная схема мегаомметра ЭС0202/2Г

Как проверить мегаомметр

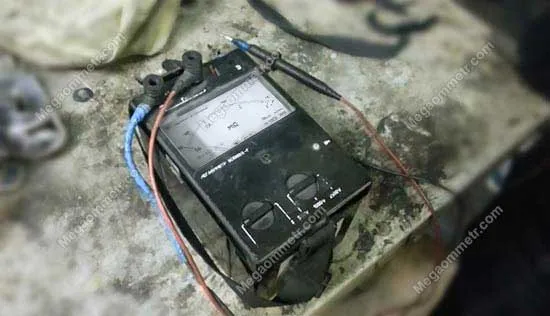

Перед началом измерительных работ выполняется операция по проверке исправного состояния прибора и его поводков, для этого, провода, подсоединенные к прибору замыкают накоротко, и вращают ручку генератора, стрелка должна показать «0» короткое замыкание в положении переключателя «I». При проверке, во время замыкания проводов, нельзя касаться их голыми руками, можно получить удар током.

Как пользоваться мегаомметром или последовательность проведения измерительных работ:

  1. Присоединение мегаомметра к гнездам измерения сопротивления.
  2. Присоединение заземляющего проводника к гнезду экрана (кожуха).
  3. Установка переключателя в нужный предел проведения измерения, всего их два, чем выше мощность оборудования, тем больше диапазон измерения.
  4. Проверяем работу прибора замкнув измерительные щупы, одновременно вращая ручку.
  5. После присоединения измерительных шнуров вращаем ручку мегаомметра (генератора питания), скорость должна быть не менее 120 об в мин.
  6. Установление стрелки измерения в определенное положение является началом отчета измерения.
  7. Чтобы понизить время измерения сопротивления мегаомметром по II шкале гнезда сопротивления закорачиваем (перед началом замера) и вращаем ручку прибора примерно 5 сек.
  8. После применения мегаомметра переключатель устанавливаем в нейтральное положение.

Рис №3. Схема присоединения мегаомметра

Допустимая погрешность в работе мегаомметра составляет 0,05 Мом +-15%. Предел дополнительной погрешности связанный с наличием в цепи измерения токов с промышленной частотой в виде помех, составляет около 500 мкА. Прибор может эксплуатироваться при температуре в границах от 30 до +50 о С. На зажимах присутствует измерительное напряжение мегаомметра от 500 до 2500В, в зависимости от диапазона используемого измерения, поэтому по окончании измерения необходимо разрядить генератор, касаясь измерительными щупами «земли» или закоротить их на секунду, между собой, до электрического разряда.

Современные мегаомметры

В настоящее время наряду с традиционными, но все еще работоспособными и надежными мегаомметрами, используются электронные аналоговые и цифровые приборы. Они имеют источники тока, это аккумуляторы или гальванические батареи. Использование цифрового табло позволяет более точно проводить измерения и фиксировать их. Многие модели оснащаются немало важными функциями такими как, например: автоматическое определение коэффициентов абсорбции и поляризации. Кроме этого, для большего удобства эксплуатации они конструируются с возможностью подсветки экрана, и сохранения измеренных показаний в память прибора с последующей передачей на компьютер, для отслеживания динамики измерений.

Мегаомметр. Виды и устройство. Работа и применение

Электрическое сопротивление можно измерять различными приборами. Наиболее популярным среди таких приборов стал мегаомметр. Судя по названию прибора, можно определить, что единицей его измерения являются мегаомы. Он в основном применяется для измерения большой величины сопротивления, электрических цепей, отключенных от питания, а также диэлектрической изоляции, используемой для кабелей, проводов, электродвигателей, трансформаторов и других электроустановок.

Чтобы использовать мегаомметр в работе, необходимо сначала изучить его принцип действия, устройство и технические параметры, так как существуют специфические особенности при использовании такого устройства.

Виды

Существует два основных вида мегаомметров, отличающихся видом источника питания и методом измерения.

Аналоговые

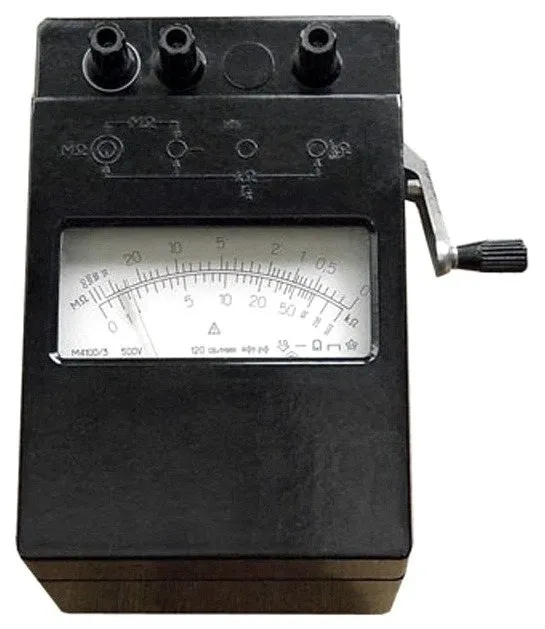

Такие приборы еще называют стрелочными. Они имеют индивидуальную динамо-машину, которая приводится в действие вращением рукоятки, а также градуированную шкалу со стрелочным индикатором. Измерение осуществляется на основе магнитоэлектрического принципа. Стрелка закреплена на одной оси с рамочной катушкой, расположенной в магнитном поле постоянного магнита.

При протекании тока по катушке происходит ее отклонение на определенный угол, зависящий от величины протекающего тока. Такое действие происходит согласно закону электромагнитной индукции. Стрелочный мегаомметр неприхотлив в работе, надежен, хотя и считается уже устаревшим устройством, обладает большой массой и значительными габаритными размерами.

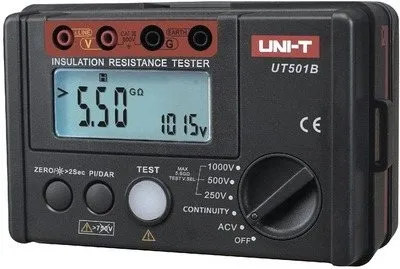

Цифровые

В современных цифровых мегаомметрах встроен мощный генератор импульсов, действующий на полевых транзисторах. Такие приборы оснащены индивидуальным источником питания, в виде сетевого адаптера, который преобразует переменный ток в постоянный, либо аккумуляторной батареей. Измерение выполняется специальным усилителем путем сравнения падения напряжения в тестируемой цепи с эталонным сопротивлением.

Результаты измерений отображаются на цифровом экране. Имеется возможность сохранения результатов в памяти для будущего сравнения данных. Электронный мегаомметр обладает малым весом и небольшими габаритами, позволяет производить множество различных электрических измерений. Однако, для работы с таким прибором необходимо наличие высокой квалификации персонала.

Принцип действия и устройство

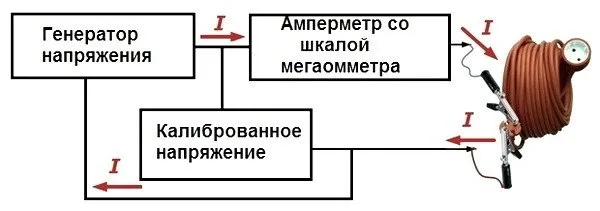

Работа мегаомметра заключается в использовании закона Ома, который описывается формулой: I = U / R, где I – это сила тока, U – напряжение, а R – сопротивление. В устройство этого прибора входит источник калиброванного напряжения, амперметр и клеммы, к которым подключают специальные измерительные щупы.

В старых аналоговых приборах имеются обычные ручные генераторы с рукояткой для привода их в действие, а в новых моделях используются внешние или внутренние источники питания в виде аккумулятора или блока питания. Величина мощности на выходе генератора и напряжение могут меняться в широком диапазоне, либо быть постоянными, в зависимости от исполнения прибора. В комплекте мегаомметра имеются измерительные щупы, которые состоят из проводов с наконечниками: на одном конце щупа наконечник для вставления в гнездо прибора, а на другом – «крокодил» для надежности контакта.

Перед измерением щупы вставляются в гнезда на приборе, затем подключаются «крокодилами» к измеряемому объекту. При выполнении измерения генератор вырабатывает высокое напряжение путем вращения рукоятки. Напряжение поступает на измеряемый объект, а итоги измерений выдаются на экран цифрового прибора или на шкалу стрелочного мегаомметра.

Как правильно применять мегаомметр

Во время работы прибор выдает высокое напряжение, опасное для человека – от 500 до 2500 вольт. Поэтому к пользованию прибором необходимо подходить с особой осторожностью. В промышленном производстве к работе с ним допускаются лица с наличием группы электробезопасности не менее третьей.

Перед проведением замеров, проверяемые цепи следует обесточить. Если замеры планируется производить в квартире, то следует отключить автоматы в распределительном щите, затем выключить в квартире все подключенные устройства.

Если проверяются группы розеток, то следует вынуть из них все вставленные вилки устройств. При проверке цепей освещения, необходимо выкрутить лампочки, так как они не рассчитаны на подобное высокое напряжение, и могут сгореть. При тестировании изоляции электродвигателей, их также следует отключить от сети.

Далее, проверяемые цепи следует заземлить. Для этого к шине заземления присоединяется многожильный провод в изоляции сечением более 1,5 мм 2 , что является переносным заземлением.

Требования безопасности

Даже если использовать мегаомметр в бытовых условиях, перед работой следует изучить требования по безопасным приемам работ.

Существует несколько основных правил:
  • Щупы следует держать только за изолированные ручки, ограниченные упорами.
  • Перед тем, как подключить щупы к измеряемой цепи, следует убедиться в том, что на приборе отключена подача напряжения, и что вблизи измеряемой линии нет людей, которые могли бы случайно попасть под напряжение.
  • Следующим шагом является снятие остаточного напряжения, путем касания переносного заземления к измеряемой цепи. Заземление отключается только после установки щупов.
  • После каждого замера необходимо со щупов снимать остаточное напряжение, соединяя щупы между собой.
  • После замера к тестируемому проводнику следует подключить заземление для снятия остаточного заряда.
  • Все работы необходимо производить в резиновых перчатках.

Услуги по монтажу отопления водоснабжения

ООО ДИЗАЙН ПРЕСТИЖ 8(495)744-67-74

Кроме быстрого и качественного ремонта труб отопления, оказываем профессиональный монтаж систем отопления под ключ. На нашей странице по тематике отопления > resant.ru/otoplenie-doma.html < можно посмотреть и ознакомиться с примерами наших работ. Но более точно, по стоимости работ и оборудования лучше уточнить у инженера.

Для связи используйте контактный телефон ООО ДИЗАЙН ПРЕСТИЖ 8(495) 744-67-74, на который можно звонить круглосуточно.

Отопление от ООО ДИЗАЙН ПРЕСТИЖ Вид: водяное тут > /otoplenie-dachi.html

Обратите внимание

Наша компания ООО ДИЗАЙН ПРЕСТИЖ входит в состав некоммерческой организации АНО МЕЖРЕГИОНАЛЬНАЯ КОЛЛЕГИЯ СУДЕБНЫХ ЭКСПЕРТОВ. Мы так же оказываем услуги по независимой строительной технической экспертизе.

Расчет стоимости отопления

Стоимость ремонта систем отопления

Стоимость монтажа водоснабжения

Инженерные системы: отопление водоснабжение:

  1. Как пользоваться лазерным уровнем для выравнивания пола, стен, укладки плитки, видео Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены…
  2. Замер сопротивление изоляции Неотъемлемым показателем исправности электрической сети является сопротивление ее изоляции. Защитное покрытие кабеля или провода, изолятор выходов трансформатора, изолятор воздушной сети предотвращает прохождение электрического тока во внешнюю среду. Оболочка изоляции создает защиту от замыкания, пожара, пробивания на корпус оборудования или устройства,…
  3. resant.ru Септик Биокси — описание, монтаж, подключение. Видео + фото! Септик биокси Жизнь в загородном доме или на даже должна сопровождаться набором удобств, сопоставимых с городской квартирой. Иначе просто нет смысла менять благоустроенную жилплощадь на ежедневные походы за водой и использование деревенского туалета. Одним из основных компонентов благоустроенного жилья является…
  4. Как пользоваться вантузом Часто испытываете проблемы с засорами? Вам поможет избавиться от них обыкновенный вантуз! Да, именно вантуз. Он занимает мало места, так что его без труда можно поместить на кухне или в ванной, то есть в любом свободном уголке, а лучше подальше…
  5. Биотуалет для дачи: какой лучше и как пользоваться Самый простой способ сделать жизнь на даче более комфортной — оборудовать хорошую систему канализации. Но вкладывать в нее приходится много времени и средств. Есть вариант устройства нормального отхожего места за пару часов или даже за несколько минут — биотуалет для…
  6. Ремонт утюга своими руками: неисправности, устранение, фото, видео Если утюг перестал греть, можно Продажа новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье….
  7. Стусло своими руками. Как им пользоваться ООО ДИЗАЙН ПРЕСТИЖ Стусло своими руками. Как им пользоваться Работаем круглосуточно по всей: Московской области, Владимирской, Калужской, Тульской, Тверской Распилить профилированную деревянную деталь под углом 45º — не такая уж редкая задача для человека, делающего ремонт потолка самостоятельно. От…
  8. Фотометрическое измерение концентраций алкидиметиламинов фракции С10-С16 в воздухе рабочей зоны Приведение объема воздуха к стандартным условиям (температуре 20 °С и давление 760 мм рт. ст.) Приведение объема воздуха кстандартным условиям проводят по формуле: , где Vt — объем воздуха, отобранногодля анализа, л; Р -барометрическое давление, мм рт. ст. (760 мм…
  9. Подключение панели сигнализатора со светодиодами Пульт предназначен длявыдачи световой и звуковой индикации в случаевозникновения протечки воды в системахводоснабжения (отопления). При обнаружениипротечки воды включается соответствующийсветовой сигнал и сирена. Для отключениясветовой и звуковой сигнализации нужновыключить питание пульта. В состав пульта входит: 1. Пульт. 2. Крепеж. Дополнительный аксессуар-…
  10. Пиролизный котел своими руками: принцип работы, видео-уроки На значительной территории России дрова по-прежнему самый доступный вид топлива и многие отапливаются дровяными котлами. Все бы ничего, но в обычных твердотопливных котлах закладка прогорает за 2-3 часа, что совсем неудобно — дом надолго не оставишь. Есть котлы длительного горения….
  11. Лестница на второй этаж своими руками: винтовая, маршевая, на больцах, фото, видео Если в частном доме не один этаж, без лестницы не обойтись. Но кроме того, что она должна соединять этажи, лестница еще должна вписываться в интерьер. Поэтому при выборе конструкции обращать надо внимание не только не габариты и то, сколько места…
  12. Измерение температуры теплового пункта Тепловой пункт является одним из способов сэкономить значительные денежные средства на оплату потребления тепла зданием, вне зависимости от его характера (жилые, производственные). Преимущества монтажа теплового пункта Многие котельные домов оценили возможности установки пунктов. Это особенно касается тех объектов, которые потребляют…
  13. Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний Внастоящем стандарте дано Установка методов и средств испытаний, используемых дляопределения основных характеристик счетчиков воды. 2. ОБЛАСТЬ ПРИМЕНЕНИЯ Настоящийстандарт распространяется на счетчики холодной питьевой воды, определениякоторых даны в ГОСТР 50193.1, а требования к монтажу — в ГОСТР 50193.2. Требованияразд. 4(п. 4.2);5…
  14. Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования Настоящий стандарт представляетсобой первую часть стандарта на счетчики холодной питьевой воды, состоящего изтрех частей. В ГОСТ Р 50193.1 приведенытерминология, техническая и метрологическая характеристика и значения потеридавления, в ГОСТР 50193.2 рассматриваются условия монтажа, в ГОСТР 50193.3 — методы испытаний. Стандарт распространяется…
  15. Монтаж под ключ. REHAU. Терморегуляторы Е на 230 В (подключение 12 сервоприводов). • Терморегуляторы Е на 230 В — подключение 12 сервоприводов• Регулирование температуры в закрытых, сухих помещениях• Отлично подходит ко всем видам отопления до макс. 4 К/ч• Функция сужения температурного диапазона (встроенная)• Рабочее напряжение: 230 В• Суперплоские терморегуляторы (толщина 13,9 мм) белоснежного цвета• Поставляются в картонной коробке Арт….
  16. Каким типом угля лучше пользоваться Даже учитывая богатый ассортимент средств для отопления в Московской области, довольно……
  17. Подключение посудомоечной машины к водопроводу и канализации Посудомоечные машины устанавливают в кухне, недалеко от раковины. Это неспроста. В таком случае подключение посудомоечной машины самое простое — канализация и водопровод находятся рядом, а розетку для стационарного подключения все равно надо устанавливать отдельную. Один из примеров того, как подключить посудомойку…
  18. Подключение счетчика: однофазного, трехфазного, схемы Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы,…
  19. Откатные ворота своими руками: фотоотчет, видео Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая…
  20. Штукатурка откосов своими руками: технология, фото, видео Оформление дверных откосов — обязательная часть капитального ремонта или отделки только построенного дома. Классическим оформлением сегодня можно считать их оштукатуривание. Этот способ хоть и занимает немало времени, но является самым надежным: при такой отделке не остается пустот. Хоть и непростое это…

Предыдущая запись Отопление газом частного дома

Следующая запись Как выставить маяки: под штукатурку, стяжку, фото, видео

Мегаомметр

Мегаомметр — что это такое

Мегаомметр — это специальный прибор, который используют профессиональные электрики для измерения сопротивлений обмотки электросетей и электроприборов. Отличие мегаомметра от омметра состоит в том, что мегаомметр измеряет большие значения сопротивления на высоком напряжении. Напряжение для проверки сопротивления мегаомметр генерирует самостоятельно с помощью встроенного механического генератора или батарей. Величина напряжения составляет от 100 до 2500 вольт и устанавливается по значениям 100, 500, 700, 1000 и 2500 вольт.

По внешнему виду магаомметр представляет из себя прямоугольную коробочку с аналоговой шкалой с делениями в два ряда и стрелкой, которая указывает показания сопротивления при измерении изоляции. С боку располагается ручка динамо машины, раскручивая которую, вырабатывается постоянное напряжение, с помощью которого и измеряется сопротивление изоляции на измеряемом участке.

Но это мы описали внешний вид аналогового мегаомметра, современные измерители сопротивления изоляций имеют меньшие габариты, не имеют динамо машины, вместо нее батарейки или даже подключается питание от сети. Вместо аналогового датчика со стрелкой используется цифровое табло, а также есть память на некоторые прошлые циклы измерений.

Для чего нужен мегаомметр

Мегаоммерт используют для выявления повреждений в изоляции электросетей перед вводом в эксплуатацию, так же при выявлении мест уже появившихся аварийных ситуациях. Для проверки изоляции кабеля в трансформаторах, электродвигателях и любых других устройств, которые имеют электрическую обмотку с изоляцией. Основное использование мегаомметра – это измерение изоляции кабелей или другими словами, измерение сопротивления изоляции кабеля.

Испытания изоляции кабелей мегаомметром могут выявить слабые места в электросетях, как электропроводке зданий, так и в электродвигателях. Показатели, которые снимают мегаомметром, используют для определения степени изношенности изоляций, что может предотвратить неожиданные и нежелательные случаи короткого замыкания. А короткое замыкание происходит при механическом повреждении или при старении изоляции, когда токопроводящие жилы соприкасаются между собой.

Принцип работы мегаомметра

Мегаомметр работает по принципу вырабатывания различного напряжения, которое подается на испытуемый участок электросети для проверки сопротивления изоляции кабеля. В зависимости от номинальной нагрузки измеряемого прибора или электрического кабеля используют соответствующее напряжение. Перед испытанием подбирается подходящий мегаомметр, например, если нужно проверить бытовые приборы или проводку в квартире, то используется мегаомметр с напряжением не больше 250В.

Если простыми словами, то мегаомметрт подает постоянное напряжение на участок кабеля, который мы проверяем на наличие нормальной изоляции. Фиксируются показатели утечки напряжения и на основании этих показателей делаются выводы относительно нормы показателя изоляции испытуемого кабеля. Если утечка больше нормы, то считается, что изоляция повреждена и имеет место быть короткому замыканию. Что недопустимо при нормальной эксплуатации электрических сетей, т.к. чревато возгоранием кабелей, если не сработает автоматика отключения контактов при коротком замыкании кабелей.

Какие бывают мегаомметры

Название модели Диапазон измерения сопротивления Измерительное напряжение Масса прибора Габаритные размеры
ЦС0202-1, ЦС0202-2 от 200 кОм до 100 ГОм от 100 В до 2500 В до 1 кг. 220х156х61 мм.
ЭС0210, ЭС0210-Г от 0 кОм до 100 ГОм от 0 В до 600 В до 1,9 кг. 155х141х201 мм.
ЭС0202/1-Г, ЭС0202/2-Г от 0 кОм до 10 ГОм от 100 В до 2500 В до 2,2 кг. 210х150х230 мм.

Мегаомметры отличаются внешним исполнением и внутренним устройством. Аналоговые измерители сопротивления кабелей имеют динамо машину, которая, путем вращения за специальную ручку, вырабатывает постоянное напряжение, которым производятся замеры изоляции. Так же имеется аналоговое табло с делениями по двум шкалам и механическая стрелка, которая указывает на показатели. Более современные мегаомметры вместо динамо машины имеют элементы питания: аккумуляторные батареи или непосредственный блок питания. Есть цифровое табло, отображающее снимаемые показатели изоляции и память, которая хранит данные прошлых измерений.

У каждого мегаомметра есть свои плюсы и свои минусы, аналоговый больше по размерам и тяжелее, по сравнению с цифровым, но цифровой имеет прямую зависимость от элементов питания, когда аналоговый готов всегда к работе. Но выбор, каким мегаомметром пользоваться, всегда остается за вами.

{SOURCE}

Цель выполняемых измерений

Технический паспорт содержит информацию о сопротивлении изоляции проводов и кабелей. Поэтому при её регулярном контроле можно обнаружить изменения, происходящие с ней в существующих условиях эксплуатации. Получаемые по результатам контроля данные позволяют предотвратить такие события как удар током при контакте с проводом или кабелем, перегрев или воспламенение провода или кабеля.

Если выполнение контроля требует определённых времени и средств, то последствия аварий от пожаров или ударов током получается намного более ощутимыми. Поэтому важно своевременно выявить те участки с проводами или кабелями, которые уже пребывают в состоянии, требующем их замены по причине износа изоляционного слоя. И эту замену необходимо сделать до появления проблем с ним связанных.

В электрических сетях особенно с напряжением более 1000 Вольт применяется много электрооборудования, в котором используются масло и прочие материалы с очень мощным горением. Например, распределительная подстанция, в которой в каком-то одном месте воспламенилась изоляция, может быстро стать одним большим пожаром. А это значит, что противопожарная безопасность всей подстанции имеет связь с состоянием изоляционного слоя проводов и кабелей проложенных в ней.

Данные результатов контроля их изоляции подлежат учёту в специальных протоколах. Они составляются в ходе выполнения необходимых измерений измерительными лабораториями и только в таком случае могут предъявляться соответствующим государственным контролирующим органам выполняющим проверку объектов на противопожарную безопасность. Протоколы, составленные иным путём, не имеют юридической силы.

Как правильно проверить заземление мегаомметром?


Для проверки заземления мегаомметром следует выполнить следующие шаги:

  1. Отключите оборудование от электрической сети.
  2. Подключите мегаомметр к заземляющему контакту (обычно это третий контакт в розетке) и к месту, где заземление должно быть проверено. Обычно это металлический кол или зажим, забитый в землю.
  3. Установите мегаомметр на соответствующую шкалу измерений (обычно 200 Ом).
  4. Нажмите кнопку для начала измерения. Мегаомметр создаст маленький ток между контактами и измерит сопротивление между ними.
  5. Сравните полученное значение с допустимыми пределами, указанными в соответствующих стандартах. Обычно допустимое сопротивление для заземления составляет менее 4 Ом.

Если значение сопротивления ниже допустимого предела, это означает, что заземление работает хорошо. Если значение сопротивления выше допустимого предела, следует проверить контакты и кабель на наличие повреждений или коррозии, и, если необходимо, провести дополнительные работы для улучшения заземления.

Видео. Мегаомметр ПСИ-2530. Учебный фильм.
