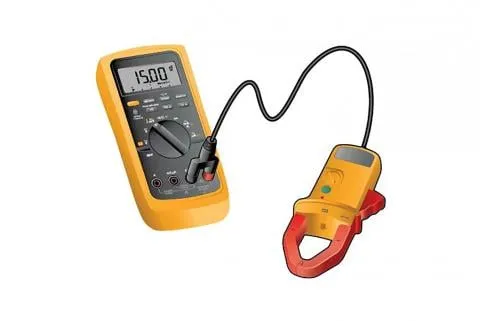

Стандартный мультиметр, который есть практически у каждого радиолюбителя, способен измерять ток только до 10 ампер. Но что делать, если необходимо измерить гораздо больший ток, который многократно или даже десятки раз превышает этот предел? Однако есть простой способ, который мы рассмотрим сейчас. Если подходит, то в новом контексте хочу обсудить «как измерить амперы мультиметром».
Понадобится следующее:
В статье пойдет речь как измерить ток до 100 А, отсюда и состав комплектующих.
- Одножильный провод сечением 1,5 кв.мм.
- Лабораторный блок.
- Провода с зажимами «крокодил».
- Нагрузка в виде ламп накаливания и электродвигателя.
Мультиметры на АлиЭкспресс со скидкой — http://alii.pub/62t1zq
Как обычным мультиметром измерить любой ток
Суть способа заключается в том, мы сами изготовим амперметр из шунта и микровольтметра, в роли которого будет выступать мультиметр.
Отмеряем кусок одножильного медного провода. Куска в 20 см будет достаточно.
При помощи канцелярского ножа снимаем с него изоляцию.
Берем провода с зажимами и подключаем их к мультиметру. Это не обязательно, лишь для удобства перемещения контакта по шине.
Элементарная схема будет выглядеть так:
Шунт включается в разрыв нагрузки. Мультиметр устанавливается в режим измерения миливольт — «200 mV».
Далее производим калибровку. Устанавливаем на лабораторном источнике ток в 1 А.
И передвижение зажима по шунту добиваемся равных показаний на источнике и мультиметре.
Для повторного тестирования ставим на блоке 10 А и сверяемся с показаниями на тестере.
Все исправно работает. Для проверки испытаем наш амперметр 100 А на нагрузке.
Показания совпадают. В завершении накинем «короткую» на старый аккумулятор.
В итоге ток КЗ составил примерно 80 А.
В заключении хочется сказать, что таким методом можно измерить любой ток, нужно только сечение шунта подбирать в соответствии силе измеряемого тока.
Смотрите видео
Как сделать подсветку дисплея для китайского мультиметра — https://sdelaysam-svoimirukami.ru/7285-kak-sdelat-podsvetku-displeja-dlja-kitajskogo-multimetra.html
Вам может понравиться
Что означают цифры на Мультиметре?
Мультиметр (цифровой или аналоговый) — это прибор для измерения различных параметров в электрических цепях, таких как напряжение, ток, сопротивление и др. Цифры на мультиметре представляют результат измерения и отображаются на дисплее. Вот как понимать цифры на мультиметре:
-
Напряжение (Вольты, В):
- Если вы измеряете напряжение, то цифры на мультиметре будут показывать величину напряжения в вольтах (например, 120 В).
-
Ток (Амперы, Амперы, Амперметры, А):
- При измерении тока мультиметр может показать, сколько тока протекает через измеряемую цепь. Цифры будут в амперах (например, 0.5 А).
-
Сопротивление (Омы, Омы, Омметры, Ω):
- Измерение сопротивления покажет, какое сопротивление имеет измеряемый элемент. Результат будет в омах (например, 1000 Ω).
-
Частота (Герцы, Гц):
- Если мультиметр имеет функцию измерения частоты, то он может показать, сколько колебаний в секунду происходит в измеряемой цепи. Результат будет в герцах (например, 50 Гц).
-
Емкость (Фарады, Ф):
- Некоторые мультиметры способны измерять емкость, то есть способность конденсатора хранить электрический заряд. Результат будет в фарадах (например, 1000 мкФ).
-
Температура (градусы Цельсия, °C):
- Некоторые мультиметры могут измерять температуру, если подключен соответствующий термодатчик. Результат будет показан в градусах Цельсия.
-
Другие параметры:
- В зависимости от модели мультиметра, он может измерять другие параметры, такие как диодное напряжение, коэффициент заполнения (для переменного напряжения) и т.д.
Перед использованием мультиметра важно быть знакомым с его функциями и правильно выбрать режим измерения. Также необходимо следовать инструкциям по использованию и соблюдать меры безопасности при работе с электрическими цепями.
