Факторы, вызывающие срабатывание дифференциального автомата, могут быть разделены на три основных категории. В первую категорию входят дефекты в самом устройстве автомата, во вторую – неправильная нагрузка, подключенная к системе, а в третью – возможные проблемы в контролируемой электрической линии.
Если говорить о «ошибках подключения дифавтомата», то…
Выбивание при вводе электропроводки в эксплуатацию
В случае нового строительства или капитального ремонта жилища прокладывается новая электропроводка и соответственно устанавливается электрический щит с устройствами защиты от токов утечки и короткого замыкания.
После монтажа и включения автоматов проявляет себя неисправность. Дифавтомат выбивает либо сразу, либо после подключения нагрузки.
Дефект в самом приборе в данном случае исключается, так как он проверялся при покупке. Единственное, что нужно сделать, это проверить значения отключающего и номинального тока дифавтомата.
Они должны соответствовать значениям, предварительно рассчитанным и указанным в схеме. Вторую причину можно исключить, заменив нагрузку обычной настольной лампой.
Обычно так делают на уже работающей системе электроснабжения. На впервые включаемой электропроводке нужно начинать с проверки монтажа.
Проверку дифференциального автомата начинают с включения устройства в тестовом режиме. Если срабатывает, значит, он исправен. Последовательность дальнейших действий такая:
- убедитесь, что отключена нагрузка;
- включите автомат, если выбило, значит, неправильное подключение проводников;
- убедитесь, что к верхним контактам с обозначением N подключен нулевой провод, а к контакту L фазный;
- проверьте нижние контакты дифавтомата на предмет правильности подключения проводов от контролируемой линии;
- попробуйте включить устройство защиты.
Обращайте внимание на то, откуда идет нулевой провод. К верхнему контакту он должен идти от нулевой шины.
К нижней клемме подсоединяется нулевой провод от контролируемой линии, приходящий с распределительной коробки. Если опять выбило, то следует проверить соединения уже в ней самой.
Проверка в распределительном щитке
В распределительной коробке происходят наиболее частые ошибки монтажа, соединяются нулевые проводники от разных линий или меняются места соединений. Этим грешат электрики, которые привыкли работать только с автоматическими выключателями. Для них не имеет значения, с какой линии пришел нулевой провод, так как они контролируют ток на фазном проводе.
Для дифференциального автомата и УЗО это принципиально, так как они реагируют на разницу токов в фазном и нулевом проводах контролируемой линии.
Убедившись в правильности монтажа в распределительной коробке, попробуйте включить дифавтомат.
Если опять устройство отключились, то надо проверить, как подсоединены провода, идущие от распределительной коробки к розетке. Здесь тоже частенько путают нулевой и земляной провода. Если здесь все нормально, то дифавтомат включится и встанет на контроль.
Для особо недоверчивых людей, желающих проверить работоспособность дифавтомата можно сделать следующее. Индикаторной отверткой надо найти ноль в розетке и соединить его с землей.
Так как никаких токов без нагрузки через нулевой и фазный провод не протекает, то дифавтомат никак не среагирует. При включении нагрузки, даже настольной лампы на 100 Вт, устройство сразу же отключится.
Так как в нулевом проводе ток будет в два раза меньше, чем в фазном (за счет частичного его прохождения через земляной проводник), то возникнет разница токов. И она вызовет срабатывание электромагнитного расцепителя дифавтомата.
Характеристики дифавтоматов
Основными характеристиками этих электротехнических устройств является:
- Номинальный рабочий ток, (А)- ток при котором прибор может оставаться включённым длительное время.
- Быстродействие (M/с)- время срабатывания аварийного срабатывания электромагнитного расцепителя.
- Номинальное напряжение (В)- ток, при котором устройство способно работать длительное время.
- Уставка по токовой утечке (мA)- ток отключения схемы, обозначается значком «дельта» с числом соответствующим току утечки.
- Тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:
- «A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
- «AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую тока;
- «B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.
Также устройства защиты могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания. Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты, обзначаетса аббревиатурой «S».
АВДТ — автоматические выключатели дифференциального тока, это устройства, включающие в себя и автоматический выключатель, и УЗО, объединенные в одном корпусе. Дифавтоматы обладают высоким быстродействием срабатывания, защищают от поражения электрическим током в случаях соприкосновения с токопроводящими частями или с электрооборудованием, части которого, вследствие повреждения изоляционного слоя, оказались под напряжением. Также дифференциальные выключатели применяются для отключения участков электрической сети, которые подверглись повреждениям в случаях коротких замыканий или механических воздействий.
АВДТ оснащены системой размыкания при касании токоведущих частей, которая обесточивает находящуюся ниже по цепи систему при нарушении изоляции или случайном контакте человеком находящихся под напряжением элементов. B этих случаях ток через один из проводников питания на землю через тело человека или поврежденную изоляцию, превышающий порог срабатывания, будет вызывать отключение цепи. Очевидно, что таким образом будут защищены только те электроустановки, которые находятся ниже по цепи.
Дифавтоматы с порогом срабатывания IΔn=30мA защищают пользователя от случайного контакта с фазным проводом или другими токоведущими элементами цепи. Следует помнить, что когда защита от контакта осуществляется с использованием устройств защитного отключения, средний провод (нейтраль) должен быть изолирован так же как и фазный и не должен соединяться с землей ниже по цепи чем само устройство или с нейтральным проводом другой цепи.
Устройства защитного отключения с защитой от перегрузки обеспечивают:
- защиту от поражения электрическим током путем контроля разностных токов
- защиту от перегрузки
- защиту от короткого замыкания
- противопожарную безопасность
Уровень защиты данных автоматов должен быть следующим (CEI EN 60529):
- IPXXB/IP2X с лицевой стороны: при наружном монтаже пространство вокруг клемм должно быть закрыто крышкой.
- IPXXD/IP4X для монтажа в соответствующих держателях или панелях .
- При установке в промышленных помещениях и при наличии особенностей в окружающей среде соответствующий уровень защиты IP должен обеспечиваться за счет установки в корпусах, отвечающих стандарту CEI 64-8/IEC 364.
Примечание: Устройство защитного отключения АВДТ не устраняет ощущений удара электрическим током, однако оно ограничивает промежуток времени, в течение которого ток проходит через тело человека, до уровня, существенно снижающего вероятность летального исхода.
Индикация и причины срабатывания дифавтоматов
- Черный рычажок управления в нижнем положении (положение О): срабатывание из-за перегрузки, короткого замыкания или защитного отключения (утечка тока на землю).
- Черный рычажок управления в нижнем положении (положение О) и метка видна через окошко: срабатывание устройства защитного отключения из-за утекания тока на землю.
Повторное включение АВДТ после срабатывания
В случае срабатывания, черный рычажок находится в положении О и метка видна через окошко. Устранив причину срабатывания, восстановите работоспособность диф автомата, переведя черный рычажок в положение I. В случае срабатывания из-за перегрузки, черный рычажок находится в положении О и метка не видна. Устранив причину срабатывания, восстановите работоспособность дифференциального выключателя, переведя черный рычажок в положение I.
Защитное заземление дифавтоматов
Защитное заземление должно выполняться в соответствии cо стандартом CEI64-8/IEC 364. Все металлические каркасы электрического оборудования должны быть заземлены. Cечение проводника заземления не должно быть меньше сечения проводников электропитания.
Примечание: Широко распространено мнение, несмотря на то, что оно неправильно, что для защиты корпусов электроустановок от напряжения электропитания необходимо подключать средний провод непосредственно к металлическому корпусу или к контакту заземления вилки электропитания. При таком соединении, если будет нарушена изоляция, растекающийся ток поврежденного оборудования будет стекать обратно на средний провод (нейтраль), подключенный к соответствующему контакту дифавтомат. При этом нарушения баланса токов происходить не будет и устройство не сработает. Поэтому соединение среднего провода (нейтрали) с металлическими корпусами или контактами защитного заземления вилок недопустимо.
Данное оборудование должно использоваться в соответствии с требованиями стандарта CEI 64-8/IEC 364. Оно оснащено встроенной системой защиты от перегрузки и короткого замыкания, номинальные значения которых указаны на шильдике прибора, и гарантированно защищают от перегрузки выходные проводники системы. B системах защиты, использующих непосредственное заземление металлических частей, дополнительная установка устройств защитного отключения обеспечивает дополнительную защиту от растекания тока на землю, что обеспечивает повышенную безопасность при электрическом контакте. Электропитание может подключаться к диф автомату как сверху, так и снизу.
Причины отключения в работающей электросети
Причины выбивания дифавтоматов в работающей сети те же, что и во вновь вводимой электропроводке. При анализе ситуации необходимо учитывать общее состояние электрической сети:
- какие провода использовались;
- тип изоляции;
- двухпроводная или трехпроводная проводка.

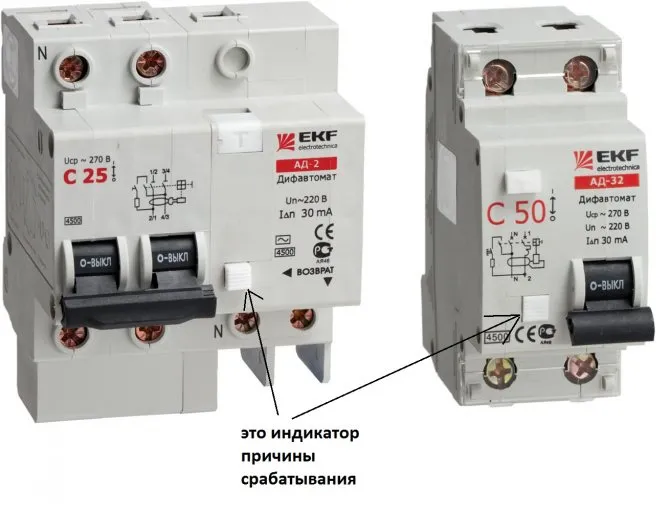

Нужно выяснить есть ли местное заземление. На последних моделях дифавтоматов на передней панели появилась индикационная площадка. Она помогает определить причину срабатывания дифавтомата.
Если при выбивании устройства площадка не вышла за плоскость передней панели, значит это токи утечки, если вышла, то срабатывание прибора вызвало короткое замыкание или перегрузка.
Может быть и наоборот, надо смотреть инструкцию на данный прибор. Такая возможность, конечно же, облегчает поиск неисправностей.
Проверка замыкания
Если дифференциальный автомат срабатывает из-за короткого замыкания, это обнаруживается проще всего. Подключенный к линии в качестве нагрузки прибор обычно не работает. У него тоже есть предохранители, которые наверняка перегорели, корпус может быть немного закопченный или провода немного оплавленные.
Если в линии несколько приборов, то неисправный прибор отключают, а дифавтомат включают вновь. При этом он должен встать на контроль. При повторном выключении нужно смотреть, как быстро это произошло.
Если мгновенно, значит, где-то еще замыкает. Отключайте нагрузку постепенно. Убрали один прибор, включили дифавтомат, ждите реакцию.
Если защитное устройство стоит на контроле, значит и отключенный прибор неисправен, если нет, то отключаем следующий, пока не убедимся в исправности всей подключенной техники.
Если с электроприборами все нормально, то при мгновенном отключении имеется замыкание в линии. В первую очередь короткое замыкание может произойти в розетках и распределительных коробках, в местах соединений. Как проверить сеть в этом случае?
Определить неисправность можно визуально по черным от сажи проводам и оплавленной изоляции. Если и там все нормально, проверятю всю линию по участкам от дифавтомата до розеток на короткое замыкание.
Надо найти перегоревший провод и заменяете весь участок (часть линии от одного места соединения проводников до другого).
Схемы подключения
Основное правило, которое должна учитывать любая схема подключения дифференциального автомата, гласит: АВДТ нужно подсоединять к фазам и нулевому проводнику исключительно той линии или ответвления, для защиты которой предназначен этот прибор.
Вводной автомат
Дифференциальный автомат в щитке в этом случае устанавливается на вводном проводе. Такая схема подключения дифавтомата получила свое название потому, что устройство защищает все группы и ветки сети, к которой оно подсоединено.
При подборе АВДТ для этой схемы необходимо учитывать все рабочие параметры линии, в том числе и потребляемую мощность. Такой способ подключения защитного устройства имеет ряд плюсов, к которым относятся:
- Экономия, поскольку на всю сеть устанавливается единственный автомат.
- Компактность, так как одно устройство не занимает в щитке много места.
Минусы этой схемы таковы:
- При возникновении нарушений в сети обесточивается вся квартира или дом.
- При любой неисправности на ее поиск и устранение уйдет много времени, поскольку нужно будет найти ветку, на которой произошел сбой, а также установить конкретную причину неполадок.
Наглядные схемы подключения дифавтоматов на видео:
Отдельные автоматы
Этот метод подключения предусматривает установку нескольких дифференциальных АВ. Установка дифавтомата производится на каждую отдельную ветку или мощный потребитель. Кроме того, дополнительный АВДТ ставится перед группой самих защитных устройств. К примеру, на осветительные приборы устанавливается один аппарат, на розеточную группу – другой, а на электроплиту – третий.
Преимуществом этого способа является максимальный уровень обеспечения безопасности, а также достаточно легкий поиск возможных неисправностей. Недостаток его – большие затраты, связанные с покупкой нескольких дифференциальных автоматов.
Перегрузка
Если дифавтомат отключается не сразу при включении нагрузки, а через несколько секунд или минут, то здесь явно присутствуют токи перегрузки, но их значения не достаточны для мгновенного срабатывания.
Поэтому отключение происходит из-за срабатывания теплового расцепителя. На линии слишком много потребителей. Так бывает, когда на одну розетку цепляют через тройник несколько мощных приборов. Надо убрать часть нагрузки, переключить электротехнику на другие линии, если есть возможность.
Если позволяет сечение проводки, можно добавить количество розеток и заменить дифавтомат на прибор с большим номинальным током.
Кстати, если дифавтомат сработал от теплового расцепителя, то он сразу не включается. Ему нужно время для остывания биметаллической пластины. Это тоже хороший признак для локализации и поиска неисправности.
Основные ошибки подключения дифавтоматов
Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:
- Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
- Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
- С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
- Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
- При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
- При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.
Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.
Пример со стиральной машиной
Для примера разберем случаи отключения стиральной машины из-за срабатывания дифавтомата. Первым делом исключим неисправность нагрузки.
Для этого, вместо машинки подключим к той же розетке утюг или холодильник. Если автомат не реагирует, то следует искать причину неисправности в стиральной машине.
Проверьте, не замыкает ли на корпус фазный провод. Возможно, поизносились щетки электродвигателя, и через графитовую пыль ток протекает на корпус.
Измерьте сопротивление изоляции обмоток электродвигателя. Если оно упало ниже 7-10 кОм, то токи утечки таковы, что могут вызвать срабатывание дифавтомата. Дальше этого идти не надо, ремонт стиральной машины дело непростое, лучше вызвать специалиста.
Но причина выключения дифавтомата может оказаться не только в нагрузке. Поставив после ремонта стиральную машину на место, ситуация может опять повториться.
Дело в том, что дифавтомат, как и УЗО реагирует на суммарный ток утечки в линии: в проводах от устройства защиты до нагрузки и в самой машине. Поэтому суммарный ток утечки с контрольной нагрузкой и стиральной машиной может оказаться таким, что в первом случае дифавтомат не сработает, а во втором отключится.
Поэтому в любом случае измерьте сопротивление изоляции электропроводки.
Проверка функций УЗО
Существует пять действенных способа проверки на исправность системы отключения дифференциального автомата на ток утечки:
- специальной кнопкой на корпусе выключателя;
- гальваническим элементом, вырабатывающим напряжение в ходе химической реакции, попросту говоря, батарейкой;
- имитацией ухудшения сопротивления изоляции, подключая резистор в цепь устройства;
- с помощью постоянного магнита;
- с помощью специального точного электронного прибора, выпускаемого для этих целей.
Рассмотрим каждый из способов проверки дифавтомата более подробно.
При нажатии на кнопку проверки работоспособности дифференциального автомата сразу же должно произойти автоматическое отключение его, если этого не произошло, то система УЗО, установленная в выключателе, неисправна. То есть, если кнопка тест не работает, последующая эксплуатация не будет обеспечивать надёжной защиты при пробое. Проверять таким способом стоит при правильно подключенном в сеть выключателе, так как некоторые дифавтоматы имеют электронную схему защиты и без подключения или при обрыве одного из питающих проводов, будь то ноль или фаза, срабатывать не будут. Данные автоматические выключатели со встроенным электромагнитным УЗО должны срабатывать и защищать человека от попадания под опасный ток, даже при обрыве нулевого подводящего проводника.
Проверка дифференциального автомата кнопкой ТЕСТ демонстрируется на видео-уроке:
Стоит заметить, что для правильной проверки дифференциального автомата с помощью кнопки «Тест» не обязательно подключение потребителей, то есть нагрузки к его полюсам.
Данным способом проверяются как двухполюсные автоматические выключатели, рассчитанные на 220 Вольт, так и выключатели, предназначенные для трёхфазных цепей. Дело в том, что любое дифференциальное защитное устройство работает на сравнении входящих и исходящих токов, а замыкая контакты батарейки на одном из полюсов автомата, имитируется перекос этих токов, от чего и срабатывает механизм отключения.
На видео ниже наглядно показывается, как проверить дифавтомат с помощью батарейки:
I = U/R
Отсюда R = U/I, где величина напряжения зависит от величины его в сети, то есть 220 В, а ток указан на самом дифференциальном автомате. Например, при указанном токе утечки 10 mA: 220В/10mA = 22 кОм, а при 30 mA: 220В/30 mA = 7,3 кОм. Чтобы увидеть этот ток утечки мультиметром или тестером, нужно выставить его на амперметр и подключить последовательно к резистору.
Данное испытание можно проделать и лампочкой, но у неё очень низкое сопротивление и придется всё равно подключать дополнительный резистор. Для плавного изменения тока, можно в цепь также подключить диммер, применяющийся как регулятор яркости освещения ламп.
О том, как проверить дифавтомат с помощью резистора, подробно рассказывается на видео:
Таким способом в одном из электромагнитов, контролирующих и сравнивающих ток в цепи, наведётся магнитное поле, которое и даст сигнал на отключение автомата. Так проверить можно только электромагнитные, но никак не электронные дифавтоматы.
Данное устройство на уровне лабораторных исследований может произвести проверку и испытание как устройств защитного отключения, так и других более сложных измерений, вплоть до испытания высоковольтного электрооборудования. Но его стоимость для бытового использования, довольно, высока.
На видео наглядно показывается испытание дифференциального автомата измерителем UNI-T UT 582:
Вот мы и рассмотрели, как проверить дифавтомат на работоспособность батарейкой, магнитом и другими действенными способами. Надеемся, предоставленная информация была для вас полезной и понятной!
Рекомендуем также прочитать:
- Как проверить УЗО на срабатывание
- Причины срабатывания дифференциального автомата
- Причины поражения электрическим током
Другие причины
Причиной выбивания дифавтомата может оказаться что угодно. Это и повышенная влажность, которая проникает в местах соединения проводов в розетках, распределительных коробках, и случайные повреждения шурупами или гвоздями изоляции проводов, скрытых под обшивкой. Может присутствовать заводской дефект, проявившийся только через несколько лет.
Поиск таких неисправностей довольно хлопотное дело и занимает много времени даже в случае с открытой проводкой. Проще всего найти обрыв в линии и ликвидировать неисправность простой заменой провода.
Если необходимо, замените розетку на влагозащищенную. Иногда попадаются некачественные провода с изоляцией не соответствующей заявленным характеристикам. Это тоже проявляется не сразу. Придется менять электропроводку. Если прокладывали ее в гофрах, то повезло. Обойдетесь без пыльных работ.
Что будет если перепутать фазу и ноль при подключении плиты?
Если вы перепутаете фазу и ноль при подключении плиты (или другого электрического оборудования), это может привести к ряду проблем:
-
Опасность поражения электрическим током: Если «ноль» на самом деле является «фазой», металлические части корпуса плиты могут оказаться под напряжением. Это может создать риск поражения электрическим током при касании к плите.
-
Повреждение оборудования: Хотя большинство современных плит и других устройств разработаны таким образом, чтобы выдерживать такие ошибки, перепутывание фазы и ноля может повредить некоторые компоненты или электронные схемы.
-
Неправильная работа: В некоторых случаях, особенно у более старых моделей плит, перепутывание фазы и ноля может привести к тому, что плита будет работать неправильно или неэффективно.
-
Проблемы с дополнительной защитой: Если у вас установлено дифференциальное автоматическое выключающее устройство (УЗО или дифавтомат), неправильное подключение может вызвать его срабатывание.
-
Потенциальные проблемы с гарантией: Если оборудование повреждается из-за неправильного подключения, гарантия на него может быть аннулирована.
Если вы думаете, что перепутали фазу и ноль при подключении плиты или другого электрического оборудования, отключите устройство и проконсультируйтесь с квалифицированным электриком. Никогда не рискуйте своей безопасностью или безопасностью своего имущества.
