Все большее разнообразие осветительных устройств на витринах магазинов не умаляет преимущества светодиодов благодаря их экономичности и долговечности. Однако не всегда покупается товар высокого качества, так как в магазине нельзя внимательно рассмотреть изделие. Если уместно, то в новом контексте хочу поднять вопрос «как починить мигающую светодиодную лампу во включенном состоянии».

Как устроены светодиодные лампы 220 В

Известно, что светодиоды не могут работать напрямую от сети 220 В. Для этого им нужно дополнительное оборудование, которое, чаще всего, и выходит из строя. О нем сегодня и поговорим. Рассмотрим схему светодиодного драйвера, без которого невозможна работа осветительного прибора. Попутно и проведем ликбез для тех, кто ничего не понимает в радиоэлектронике.

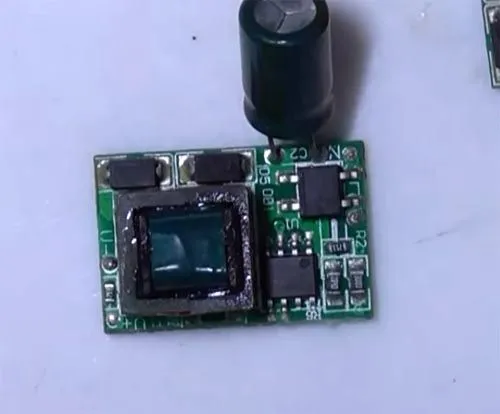

Драйвер в светодиодной лампе выполняет основную работу

Схема драйвера светодиодной лампы 220 В состоит из:

• диодного моста;
• сопротивлений;
• резисторов.

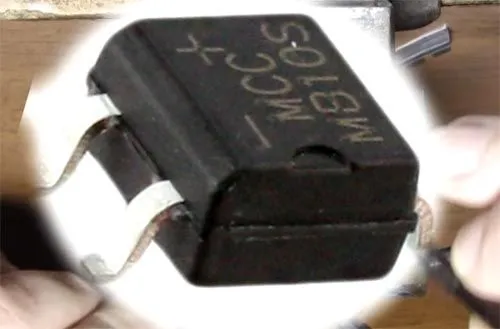

Диодный мост служит для выпрямления тока (превращает его из переменного в постоянный). На графике это выглядит как отсекание полуволны синусоиды. Сопротивления ограничивают ток, а конденсаторы накапливают энергию, увеличивая частоту. Рассмотрим принцип действия на схеме светодиодной лампы на 220 В.

Принцип работы драйвера в лампе на светодиодах

Поняв принцип работы и схему драйвера, решение как починить светодиодную лампу на 220V уже не будет казаться сложным. Если говорить о качественных световых приборах, то неприятностей от них ждать не стоит. Они работают весь положенный срок и не тускнеют, хотя есть «болезни», которым подвержены и они. Как с ними справиться сейчас поговорим.

Причины выхода из строя осветительных LED-приборов

Чтобы проще было разобраться с причинами, обобщим все данные в одной общей таблице.

Полезно знать! Ремонт светодиодных светильников невозможно выполнять до бесконечности. Намного проще исключит негативные факторы, влияющие на долговечность и не приобретать дешевые изделия. Экономия сегодня обернется затратами завтра. Как говорил экономист Адам Смит: «Я не настолько богат, чтобы покупать дешевые вещи».

Ремонт светодиодной лампы на 220 В своими руками: нюансы производства работ

Перед тем, как отремонтировать светодиодную лампу своими руками, обратите внимание на некоторые детали, требующие меньшего количество трудозатрат. Проверка патрона и напряжения в нем – первое, что стоит сделать.

Важно! Ремонт ЛЕД-ламп требует наличия мультиметра – без него не получится прозвонить элементы драйвера. Так же потребуется паяльная станция.

Паяльная станция необходима для ремонта светодиодных люстр и светильников. Ведь перегрев их элементов приводит к выходу из строя. Температура нагрева при пайке должна быть не выше 2600, в то время как паяльник разогревается сильнее. Но выход есть. Используем кусок медной жилы, сечением 4 мм, который наматывается на жало паяльника плотной спиралью. Чем сильнее удлинить жало, тем ниже его температура. Удобно, если на мультиметре присутствует функция термометра. В этом случае ее можно отрегулировать точнее.

Так выглядит паяльная станция. Стоимость ее довольно высока

Но перед тем, как выполнить ремонт светодиодных прожекторов, люстр или ламп нужно определить причину выхода из строя.

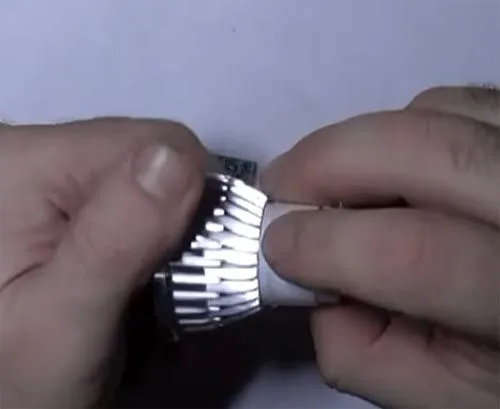

Как разобрать светодиодную лампочку

Одна из проблем, с которой сталкивается начинающий домашний мастер – как разобрать светодиодную лампочку. Для этого понадобится шило, растворитель и шприц с иглой. Рассеиватель LED-лампы приклеен к корпусу герметиком, который нужно удалить. Проводя аккуратно вдоль кромки рассеивателя шилом, шприцем вводим растворитель. Через 2÷3 минуты, легко покручивая, рассеиватель снимается.

Некоторые световые приборы изготовлены без проклейки герметиком. В этом случае достаточно провернуть рассеиватель и снять его с корпуса.

Выявляем причину выхода из строя светодиодной лампочки

Разобрав осветительный прибор, обратите внимание на LED-элементы. Часто сгоревший определяется визуально: на нем имеются подпалины или черные точки. Тогда меняем неисправную деталь и проверяем работоспособность. Подробно о замене мы расскажем в пошаговой инструкции.

Если LED-элементы в порядке, переходим к драйверу. Для проверки работоспособности его деталей нужно их выпаять из печатной платы. Номинал резисторов (сопротивлений) указывается на плате, а параметры конденсатора – на корпусе. При прозвонке мультиметром в соответствующих режимах отклонений быть не должно. Однако часто конденсаторы, вышедшие из строя, определяются визуально – они вздуваются либо лопаются. Решение – замена подходящим по техническим параметрам.

Светодиод можно прозвонить мультиметром не выпаивая из печатной платы

Замену конденсаторов и сопротивлений, в отличие от светодиодов, часто выполняют обычным паяльником. При этом следует соблюдать осторожность, не перегревать ближайшие контакты и элементы.

Замена светодиодов лампочки: насколько это сложно

При наличии паяльной станции или фена работа эта проста. Паяльником работать сложнее, но тоже возможно.

Полезно знать! Если под рукой нет рабочих LED-элементов можно установить перемычку вместо сгоревшего. Долго такая лампа не проработает, но некоторое время выиграть удастся. Однако такой ремонт производится только если количество элементов более шести. В противном случае день – это максимум работы ремонтного изделия.

Современные лампы работают на SMD LED-элементах, которые можно выпаять из светодиодной ленты. Но стоит подбирать подходящие по техническим характеристикам. Если таковых нет, лучше поменять все.

Статья по теме:

Для правильного выбора LED-приборов надо знать не только общие характеристики светодиодов. Пригодятся сведения о современных моделях, электрических схемах рабочих устройств. В этой статье вы найдете ответы на эти и другие практические вопросы.

Ремонт драйвера светодиодной лампы при наличии электрической схемы устройства

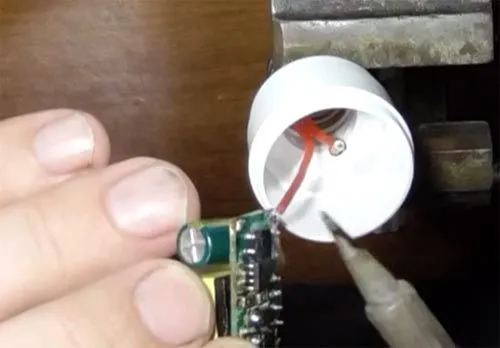

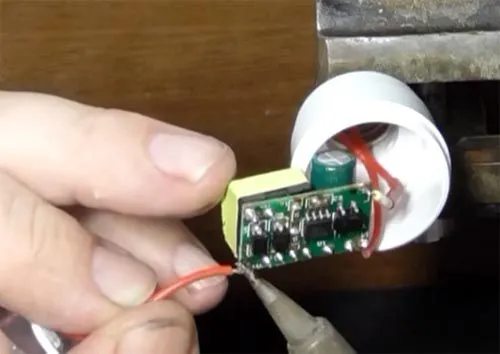

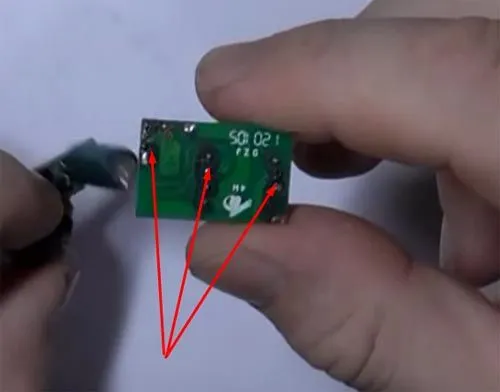

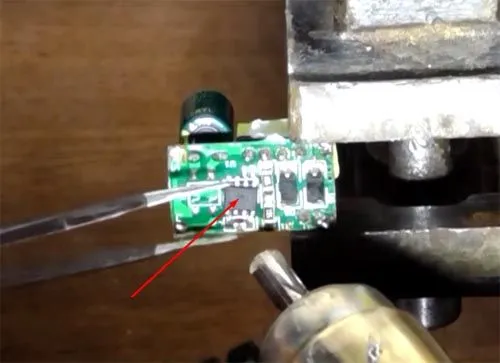

Если драйвер состоит из SMD-компонентов, которые имеют меньший размер, воспользуемся паяльником с медной проволокой на жале. При визуальном осмотре выявлен сгоревший элемент – выпаиваем и подбираем подходящий по маркировке. Нет видимых повреждений – это сложнее. Придется выпаивать все детали и прозванивать по отдельности. Найдя сгоревший, меняем на работоспособный и монтируем элементы на места. Удобно использовать для этого пинцет.

Полезный совет! Не стоит удалять с печатной платы все элементы одновременно. Они похожи по внешнему виду, можно перепутать впоследствии местоположение. Лучше выпаивать элементы по одному и, проверив, монтировать на место.

Как проверить и заменить блок питания светодиодных светильников

При монтаже освещения в помещениях с повышенной влажностью (ванная комната или кухня) используются стабилизирующие блоки питания, которые понижают напряжение до безопасного (12 или 24 вольта). Стабилизатор может выйти из строя по нескольким причинам. Основные из них – это избыточная нагрузка (потребляемая мощность светильников) или неправильный выбор степени защиты блока. Ремонтируются такие устройства в специализированных сервисах. В домашних условиях это нереально без наличия оборудования и знаний в области радиоэлектроники. В этом случае БП придется заменить.

Блок питания для светодиодов выглядит так

Очень важно! Все работы по замене стабилизирующего блока питания светодиодов производятся при снятом напряжении. Не стоит надеяться на выключатель – он может быть неправильно скоммутирован. Напряжение отключается в распределительном щитке квартиры. Помните, что прикосновение рукой к токоведущим частям опасно для жизни.

Нужно обратить внимание на технические характеристики устройства – мощность должна превышать параметры ламп, которые от него запитаны. Отключив вышедший из строя блок, подключаем новый согласно схеме. Она находится в технической документации прибора. Сложностей это не представляет – все провода имеют цветовую маркировку, а контакты – буквенное обозначение.

Расшифровка степеней защиты IP для электроприборов

Играет роль и степень защиты устройства (IP). Для ванной комнаты прибор должен иметь маркировку не ниже IP45.

Статья по теме:

Чтобы освещение было стабильным, а установленные изделия прослужили как можно дольше, следует правильно подобрать блок питания 12 В для светодиодной ленты. В данной публикации мы рассмотрим виды устройств, как правильно их рассчитать, как сделать своими руками, как подключить, популярные модели.

Причины моргания светодиодных ламп: методы устранения

Если причиной мерцания светодиодной лампы является выход из строя конденсатора (его нужно заменить), то периодическое моргание при выключенном свете решается проще. Причина такому «поведению» светильника – подсветка-индикатор на клавише выключателя.

Находящийся в схеме драйвера конденсатор накапливает напряжение, а при достижении предела выдает разряд. Подсветка клавиши пропускает малое количество электричества, которое никак не сказывается на лампочках накаливания или «галогенках», однако этого напряжения хватает, чтобы конденсатор начал его накапливать. В определенный момент он выдает разряд на светодиоды, после чего снова переходит к накоплению. Решить эту проблему можно двумя способами:

1. Вытаскиваем клавишу из выключателя и отключаем подсветку. Метод прост, но индикация, увеличивающая стоимость выключателя теперь бесполезна.
2. Разбираем люстру и на каждом патроне меняем фазный провод с нулевым местами. Способ сложнее, но он сохраняет функционал выключателя. В темноте его видно хорошо, и это плюс.

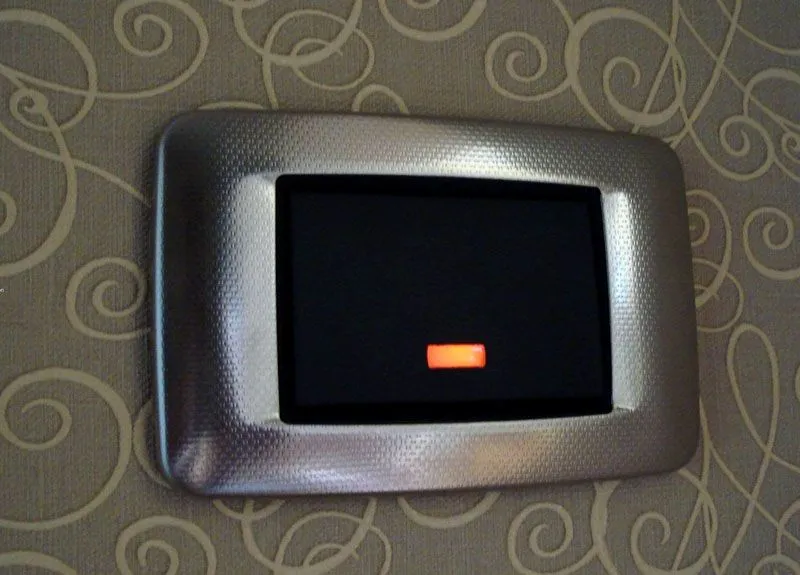

Такой выключатель может стать причиной мигания световых диодов в приборе

Миганию подвержены не только светодиодные лампы, но и КЛЛ. Устройство их ПРУ (пуско-регулирующего устройства) работает по похожему принципу, что позволяет конденсатору накапливать энергию.

Ремонт светодиодных ламп своими руками: пошаговая инструкция

Рассмотрим на примере простой ремонт светодиодной лампы:

Иллюстрация	Выполняемое действие
	Сняв крышку рассеивателя внимательно осматриваем светодиоды. Если замечена подобная черная точка – элемент перегорел.
	LED-элементы можно выпаивать из ленты, но удобнее их приобрести отдельно. Продаются они так. Размер светового диода может отличаться, но по характеристикам должен подходить.

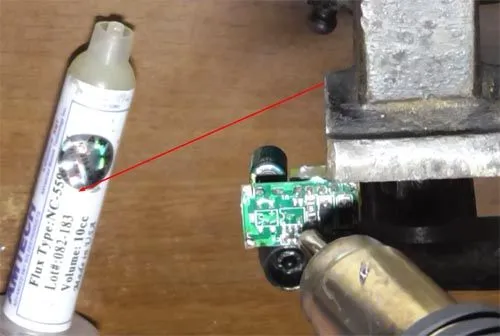

	Выпаиваем сгоревший элемент, зачищаем контакты и наносим специальную пасту. Элемент приклеивается к ней, в результате чего пайка производится легче.
	Сточенный уголок элемента показывает, где находится минусовая клемма. Если перепутать полярность, лампочка работать не будет.

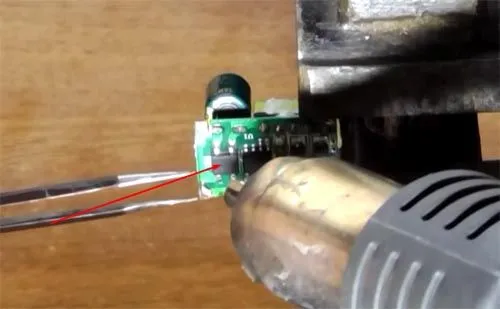

	Прогреваем световой диод паяльным (или промышленным) феном и немного поджимаем пинцетом.

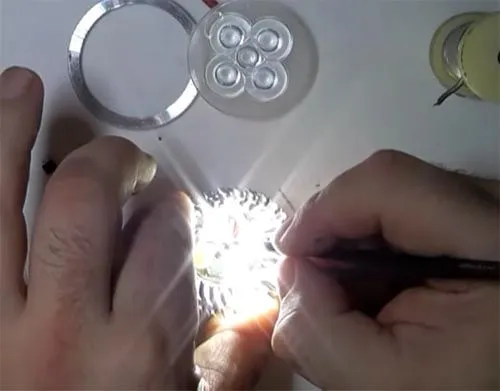

	Остается лишь проверить световой прибор. В нашем случае проверка производится без рассеивателя. С ним это делать не стоит, т.к. опасно.

Как можно понять, ремонт светодиодной лампы 220 В своими руками не так уж и сложен. При отсутствии новых деталей можно воспользоваться сгоревшими лампочками, выпаяв элементы из них. Из 2-3 старых собирается один рабочий световой прибор.

Заключение

Стоимость светодиодных ламп медленно, но верно снижается. Однако цена все же остается высокой. Не каждому по карману менять некачественные, но дешевые, лампы или покупать дорогостоящие. В этом случае ремонт таких осветительных приборов — неплохой выход. Если соблюдать правила и меры предосторожности, то экономия составит приличную сумму.

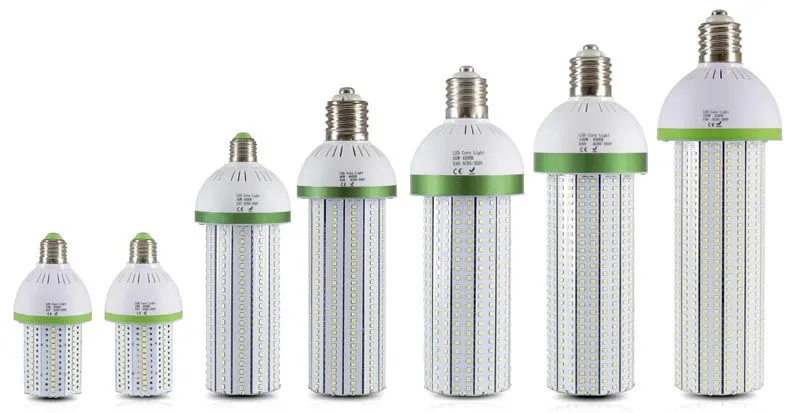

Лампа «кукуруза» дает больше света, но и потребление энергии у нее выше

А напоследок, уже по традиции, короткое познавательное видео по сегодняшней теме:

Среди потребителей все большей популярностью пользуются различные виды светодиодных устройств. Их применение позволяет сделать освещение более качественным и разнообразным. Светильники этого типа постоянно усовершенствуются, благодаря новым технологиям и материалам, применяемым в производстве. Они по всем показателям превосходят другие виды осветительных приборов. Однако иногда возникают ситуации, когда светодиодная лампа моргает. Это может случиться сразу после покупки или в процессе эксплуатации, во включенном или выключенном состоянии.

Конструкция и принцип работы светодиодной лампы

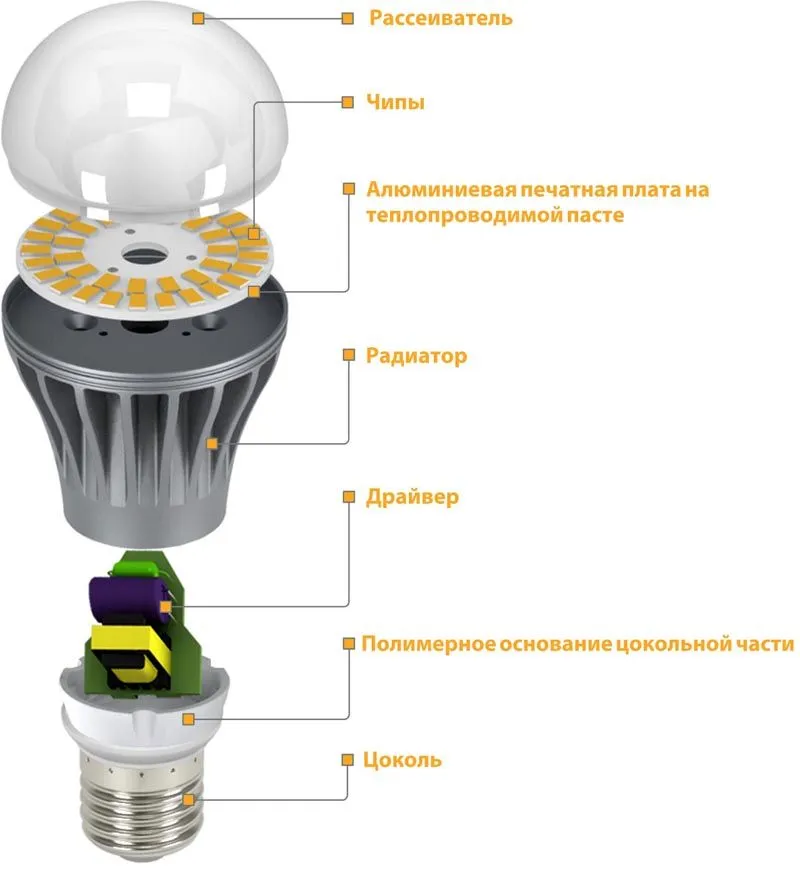

Прежде чем рассматривать причины неисправностей, следует в общих чертах ознакомиться с конструкцией светодиодной лампы. Она довольно простая и состоит из цоколя, металлического основания, а также платформы, на которую устанавливаются светодиоды. Они закрываются пластиковой защитной полусферой. В конструкцию также входит драйвер, непосредственно занимающийся работой и преобразованием тока.

Принцип действия таких приборов основан на излучении света в результате соединения между собой катода и анода. Оба электрода разделяются полупроводником, изготовленным из специальных материалов. Именно эти материалы непосредственно влияют на качество света, его цветовую гамму и другие показатели.

Светодиодная лампа моргает во включенном состоянии

Сразу после включения лампа загорается на короткое время, а затем гаснет. В большинстве подобных случаев причиной становится неисправный пусковой механизм, который не в состоянии обеспечить в полном объеме преобразование и подачу тока, не может выполнить разгон всей системы. Данная проблема решается простой заменой стартера.

Включенная лампа не отключается, а начинает периодически моргать. Это может произойти из-за пониженного напряжения в питающей сети, неисправностей в системе старта, при резких скачках и перепадах напряжения. В таких случаях снижаются ресурсы, необходимые для регулировки стабильной работы лампы. Снижение величины питающего тока допускается в пределах 5%. Необходимо измерить силу тока в питающей сети и в случае каких-либо отклонений – обратиться в обслуживающую организацию. Подобные скачки напряжения оказывают негативное влияние не только на работу светодиодной лампы, но и на всю имеющуюся бытовую технику. Срок службы осветительных приборов при таком режиме может сократиться более чем на 20%.

Мерцание нередко возникает из-за неисправности системы запуска, установленной в корпусе лампы. Она с большим трудом поддается замене, а в некоторых случаях ее невозможно заменить. Подобное состояние возникает чаще всего в конце срока эксплуатации, что указывает на непригодность лампы к дальнейшему использованию. Скачки и перепады напряжения в сети нередко возникают в результате использования оборудования повышенной мощности. Как правило, это сварочные аппараты, потребляющие большое количество электроэнергии.

Светодиодная лампа моргает в выключенном состоянии

Довольно часто наблюдается такое явление, когда светодиодная лампа продолжает моргать даже при выключенном питании. Как правило, это происходит из-за неисправной проводки или при использовании выключателя с подсветкой. Оба этих фактора приводят к одним и тем же последствиям. В результате прохождения незначительного импульса, подзаряжающего стартер, наступает мигание светодиодной лампочки. Полного запуска не происходит из-за малого количества тока, поэтому свет включается на доли секунды и затем гаснет.

Наиболее простым решением проблемы будет замена выключателя с подсветкой на обычное устройство. Если же это по каким-либо причинам невозможно, необходимо установить дополнительный резистор, мощностью 2 Вт, сопротивлением 50 кОм. За счет него добавится необходимое сопротивление, предотвращающее случайные импульсы. Резистор подключается непосредственно возле выключателя или напрямую к лампе. Для изоляции и крепления резистора применяется специальная термоусадочная трубка.

Одним из вариантов может стать замена одной светодиодной лампы, расположенной возле точки входа напряжения, обычной лампой накаливания. Она забирает на себя все импульсы и, таким образом, предотвращает моргание. В другом случае подсветка устанавливается независимо от выключателя, то есть диод подсветки включается напрямую в сеть. Его свечение будет постоянным, даже при выключенном положении выключателя. Проблема может возникнуть из-за некачественной проводки, поэтому рекомендуется выполнить проверку всех соединений, при необходимости – качественно заизолировать все выявленные места.

Иногда причиной моргания становится неправильная установка выключателя, когда на разрыве устанавливается ноль вместо фазы. Выключенное состояние не прерывает работу лампы, и она будет постоянно моргать под действием постоянной подзарядки. Повышенная влажность также способствует появлению паразитирующих импульсов тока в сети, под действием которых моргает светодиодная лампа. При выборе осветительного прибора следует приобретать продукцию только известных и проверенных фирм-производителей.

Почему светодиодная лампа мигает при включении?

Светодиодная лампа может мигать при включении по нескольким причинам:

1. Защита от перенапряжения: при включении светодиодной лампы на неё моментально подается большой ток, который может привести к перенапряжению внутри лампы. Это может вызвать мигание светодиодной лампы на короткий промежуток времени.

2. Совместимость с диммером: светодиодные лампы не всегда совместимы с диммерами. Если лампа не предназначена для работы с диммером, то ее работа может стать нестабильной, что приведет к миганию.

3. Неисправность драйвера: светодиодная лампа имеет электронный драйвер, который преобразует переменный ток в постоянный для питания светодиодов. Если драйвер неисправен, то светодиоды могут работать нестабильно, что может привести к миганию.

4. Низкое качество лампы: некачественные светодиодные лампы могут мигать при включении из-за низкого качества электронных компонентов.

В целом, если светодиодная лампа мигает при включении на короткое время, то это может быть нормальным явлением. Однако, если мигание продолжается или сопровождается другими проблемами, то это может быть признаком неисправности лампы или оборудования, и требует ремонта или замены.
