Как подключить газовую плиту к баллону со сжиженным газом — инструкция, необходимые материалы и инструменты.

В наше время навряд ли можно найти человека, который не представлял бы свою жизнь без газовой плиты. Однако иногда возникают ситуации, когда газификация жилища не является разумным решением или не осуществима по техническим причинам. Причины могут быть разнообразными, но результат остаётся по сути один и тот же: многие люди вынуждены прибегать к использованию сжиженного пропана, храня его в баллонах.

Важно! Газовое оборудование, которое будет использоваться для приготовления пищи, обязательно должно быть в исправном состоянии.

Материалы и инструменты, необходимые для проведения работ

При подключении газового баллона к плите понадобятся:

• 2 хомута;
• штуцер, имеющий носик, чтобы присоединить шланг и внутреннюю резьбу (должен входить в комплект с газовым прибором);
• плита новая или старая, но в исправном состоянии;
• редуктор с входным давлением 30 мбар;
• газовый баллон из металло-композитных, полимерно-композитных или других специальных материалов с вместимостью 5–50 л;
• резиновый или резино-полимерный соединительный шланг, который может поддерживать комнатную температуру и не нагревается выше 30 градусов;
• герметизирующая лента;
• специальный газовый ключ.

Важно! Для подсоединения газовой модели плиты надо пользоваться только ключами с латунным или медным покрытием, которое при ударе не выбьет искру.

Жиклеры для баллонного газа

Необходимо учесть один важный момент: плиты, изначально предназначенные для работы на магистральном природном газе, имеют жиклеры (форсунки), не подходящие для функционирования на баллонном пропане.

Жиклер похож на болт с отверстием в верхней части, через которое топливо поступает к конфорке. Форсунки для баллонного газа имеют меньший диаметр отверстия, поскольку давление сжиженного пропана выше, чем у природного топлива. Следовательно, для подключения такой плиты к баллону со сжиженным газом потребуется приобрести и заменить весь комплект жиклеров.

Новый набор обойдется в среднем в 200 руб. (стоимость зависит от марки плиты), его можно купить в магазине запчастей к газовому оборудованию или заказать у производителя.

Если требуется замена жиклеров, нужно сделать следующее:

• Снимаются конфорки, крышка конфорочного стола.
• При помощи шестигранного ключа достаются старые форсунки и вкручиваются новые.

Во всех нюансах процесса замены жиклеров можно разобраться, просмотрев видео.

Особенности выбора оборудования

Несколько рекомендаций по выбору газового оборудования:

• Плита. Если используется старый агрегат, перед подсоединением надо проверить, чтобы крепления и конфорки были не повреждены и работали.

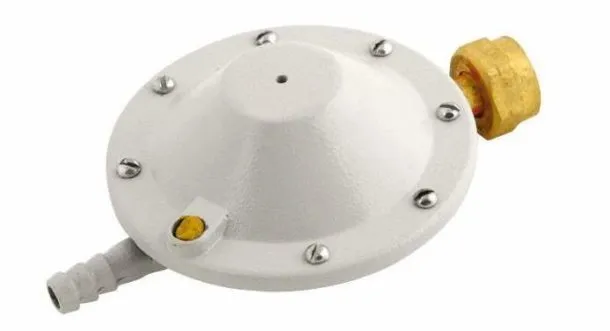

• Газовый редуктор. Главная деталь при подключении баллонного газа. Он регулирует давление пропана на выходе и понижает его до необходимой нормы. Должен быть снабжен резьбовыми соединениями с латунными гайками. Для баллона с вентилем используется модель РДСГ 1-1,2, на емкость с клапаном подходит РДСГ 2-1,2.

• Шланг для соединения плиты и баллона. Приобретается в специализированных пунктах продаж, должен быть предназначен именно для газа. Его длина должна превышать расстояние между подключаемым оборудованием на 150 см, поскольку его запрещено применять в натянутом состоянии.

Важно! Нельзя пользоваться старыми шлангами, так как целостность их внутренней поверхности может быть нарушена.

Выбор места для установки баллона

Перед подключением газовой плиты к баллону нужно выбрать место, где устройства будут установлены, так как расстояние между ними должно быть не менее 100 см. Инструкция по технике безопасности предписывает в помещении с подключенным газовым оборудованием иметь форточку.

При использовании экранированного баллона расстояние между ним и плитой можно сократить до 50 см.

• Если емкость с газом будет находиться в одном помещении с кухонным прибором, желательно поместить ее в металлический шкаф или сделать деревянное крепление.
• Баллон может находиться в кладовой, расположенной за стеной кухни. В этом случае потребуется сделать отверстие для шланга.

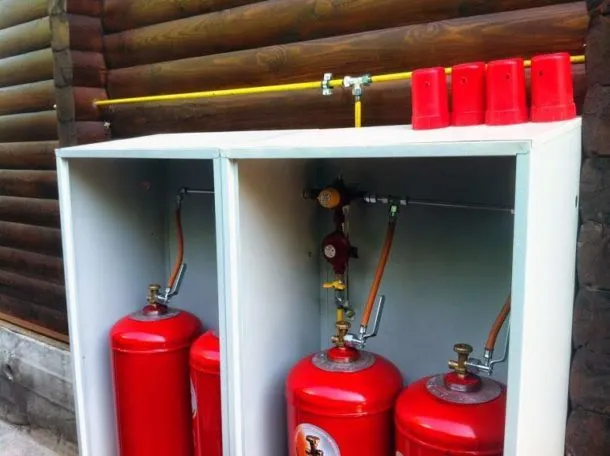

• Наилучший в плане безопасности вариант – установка баллона в специальный металлический ящик, находящийся на улице и запирающийся на замок.

Важно! Размещать баллон в квартире можно только в том случае, если здание имеет не более 2 этажей.

Последовательность действий

После того как все для подключения газовой плиты своими руками готово, можно приступать к монтажным работам.

1. Выполняется соединение штуцера с входным патрубком плиты. Для уплотнения используются специальные прокладки или ФУМ-лента.
2. Подключаем к штуцеру шланг. Для этого на резьбовое соединение наматывается герметизирующая лента, проверяется присутствие кольца-уплотнителя внутри гайки, гайка прикручивается и затягивается до конца.

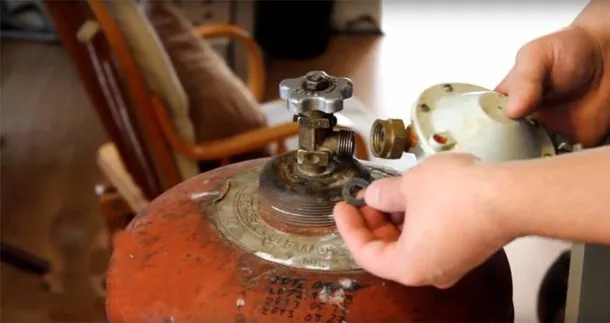

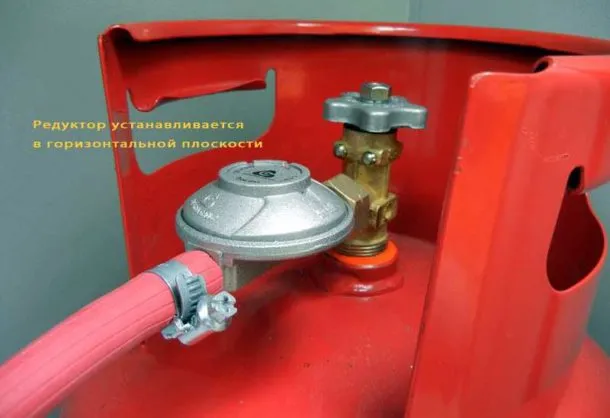

3. К газовому баллону подключается редуктор, который фиксируется на переходнике. Герметизация производится специальной прокладкой или ФУМ-лентой.
4. Резиновый шланг одной стороной присоединяется к редуктору, крепление плотно фиксируется хомутом.

После завершения монтажных работ нужно удостовериться в герметичности соединений и безопасном функционировании элементов. Простейшим способом является нанесение сильно вспененного мыльного раствора на стыки перед подачей пропана из баллона к плите. Проблемы с утечкой газа в местах некачественного крепления проявят себя появлением мыльных пузырей. В таком случае необходимо разобрать соединение, в котором происходит утечка, и состыковать детали повторно.

Обратите внимание! Многие современные плиты должны быть подключенными к электросети. Поэтому необходимо, чтобы схема соответствовала параметрам, указанным в инструкции, а розетка имела заземление.

Наглядно понять, как правильно подключить плиту к баллону, поможет видео. Если какие-то моменты остались неясными, ради собственной безопасности не стоит выполнять установку самостоятельно, лучше пригласить газовщика.

Для чего используются газовые баллоны?

Газовые баллоны используются для хранения и транспортировки сжиженных газов или сжатых газов под давлением. Эти баллоны представляют собой контейнеры, обычно из металла или композитных материалов, которые могут содержать различные типы газов для разнообразных целей. Вот некоторые из основных областей, где используются газовые баллоны:

1. Домашний быт: Газовые баллоны часто используются для снабжения газом домашних приборов, таких как плиты, духовки, водонагреватели и камины. Сжиженный газ, как пропан или бутан, может храниться в баллонах и поставляться в дома для использования в качестве источника тепла и приготовления пищи.

2. Автомобили: Некоторые автомобили могут быть оборудованы газовыми баллонами для использования сжиженного природного газа (СПГ) или сжиженного нефтяного газа (СНГ) как альтернативного топлива.

3. Медицина: Газовые баллоны могут использоваться для хранения медицинских газов, таких как кислород, азот, аргон и другие, в медицинских учреждениях или дома для лечения различных состояний.

4. Индустрия: В промышленности газовые баллоны могут содержать различные газы, используемые для производственных процессов, сварки, резки металла, обработки материалов и других целей.

5. Аэрозоли и химические продукты: Газовые баллоны могут быть использованы для создания аэрозолей, таких как краски, лаки, дезодоранты, средства от насекомых и другие химические продукты.

6. Научные и исследовательские цели: Газовые баллоны могут использоваться в научных и исследовательских лабораториях для создания контролируемых атмосферных условий, проведения химических экспериментов и т.д.

Важно соблюдать предписанные правила безопасности при хранении, транспортировке и использовании газовых баллонов, так как неправильное обращение с ними может представлять опасность для окружающих и здоровья человека.
