Принятие решения о приобретении электроплиты требует вдумчивости и всеобъемлющего анализа, поскольку данный электроприбор отличается от обычной бытовой техники, которую можно просто подключить к любой розетке.

Прежде всего, нужно чётко знать технические условия домашней электросети: номинальный ток вводного защитного автомата и электросчётчика.

Если окажется, что автомат на вводе не рассчитан на ток питания электроплиты, то такая покупка не будет иметь смысла – защита отключит напряжение прежде, чем плита успеет разогреться.

Перед походом в магазин необходимо узнать номинал вводного автомата, и согласно данному значению выбирать по номинальному току питания электроплиту, учитывая также энергопотребление других электроприборов в квартире.

Также следует провести мониторинг напряжения питания – если оно сильно занижено, то плита не будет разогреваться на полную силу, отчего процесс приготовление пищи будет очень затягиваться.

Расчет параметров сети

Допустим, подразумевается квартира, где сеть однофазная. Перед покупкой электроплиты необходимо будет рассчитать, какой может быть её мощность (потребляемый ток), относительно вводного автомата и остальной бытовой техники.

Поскольку значения входного номинального тока указывается не на всех электроприборах, то придётся суммировать их мощность. Начинать нужно с тех, которые вероятнее всего будут работать одновременно с электроплитой: холодильник, кондиционер, освещение.

Можно ввести правило не затевать уборку, стирку, глажку и ванные процедуры во время готовки – пылесос, стиральная машина, утюг и бойлер потребляют много электроэнергии. Суммарный потребляемый ток, потребляемый имеющейся бытовой техникой, вычисляют по формуле:

Iб.т= Pб.т/ U (А),

где Pб.т – суммарная мощность бытовых электроприборов.

Зная номинальный ток In вводного защитного автомата, нужно вычислить максимально допустимое номинальное значение тока будущей электроплиты: Iэп= In- Iб.т. Иными словами, если на вводе стоит автомат 16 А, то максимально возможная мощность плиты 3,5кВт, при условии полного отключения всех остальных электроприборов.

Если оказалось, что электроплиту подарили, не вникая в подробности энергообеспечения, то нужно будет обращаться в соответствующие инстанции для увеличения номинала вводного автомата.

Выделенная линия для электроплиты

В случае, если вводный автомат позволяет подключить приглянувшуюся в каталоге электроплиту, не стоит спешить её заказывать. Для начала, нужно решить, стоит ли покупка того, чтобы прокладывать дополнительный кабель в квартире вместе с сопутствующим электромонтажу мелким ремонтом.

Подключение электроплиты через розетку неразрывным проводом

Дело в том, что согласно требований ПУЭ и дополнительных нормативов, подключение домашних электроплит должно осуществляться отдельным, неразрывно идущим от вводного щитка кабелем, с медными жилами, у которых поперечное сечение не меньше 4-6мм².

Игнорирование данного правила может иметь печальные последствия, из-за возгорания домашней электропроводки, не выдержавшей нагрузки.

Также данная выделенная линия должна быть защищена автоматом соответственно нагрузке. Если в квартире, или частном доме имеется промежуточный щиток, то подвести питание можно к нему, при условии, что входящий в щиток кабель рассчитан на суммарные нагрузки. Выбирают сечение кабеля по мощности, или по току, исходя из таблицы:

Таблица выбора сечения провода

Судя по значениям видно, что для электроплит мощностью, ниже 7,7кВт подходит меньшее от указанного в ПУЭ значение сечения кабеля (4мм²). Но данные нормативы разрабатывались исходя из повышенных требований электробезопасности по отношению к подобным электронагревательным приборам, поэтому не стоит их игнорировать.

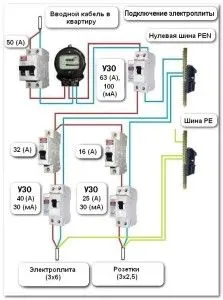

Примерная схема домашней однофазной сети должна выглядеть так:

Выбор кабеля

Очень часто можно наблюдать такую ситуацию: кабель в магазине имеет одну цену, а где-то за углом, с таким же характеристиками провода стоят вдвое дешевле.

Такая разница в цене обуславливается не особенностью менеджмента, а тем, что не сертифицированный кабель имеет отклонения по сечению токопроводящих жил, качеству металла и толщине изоляции.

Поэтому, выбирая кабель, следует проверять его сертификат качества, а имея штангенциркуль или микрометр, следует прихватить его с собой, чтобы проверить соответствие действительных диаметров жил к указанным в каталоге значениям сечения.

сертификат качества кабеля должен быть в каждом магазине

Для стационарной прокладки принимают проводку первого и второго класса, но если требуется повышенная гибкость, то класс увеличивают. Данный нюанс будет иметь значение, если электроплита будет подключаться напрямую, без розетки, и иногда плиту придётся отодвигать для генеральной уборки, ремонта стен или самого нагревательного прибора.

Для однофазной сети потребуется кабель с темя жилами, а для трехфазной с пятью, марка ВВГ или ППВ.

Кабель ВВГ 3х4

Выбор защитных устройств

Защитный автомат выбирается исходя из мощности электроплиты (подключение остальных электроприборов на данную линию крайне нежелательно). Существуют таблицы, облегчающие данный выбор:

Время-токовая характеристика автомата: B или C. Также следует применить отдельное защитное устройство (УЗО) с током утечки не больше 30 мА, и номинальным током на одну ступень выше, чем у защитного автомата.

Данная предосторожность защитит от поражения электричеством в случае поломки электроплиты и пробоя изоляции. Ради экономии места в щитке возможно применение дифавтомата, совмещающего УЗО и защитный автомат.

Способ подключения

После соблюдения вышеприведённых условий, можно решать вопрос, как подключить электроплиту. Для этой цели существует два способа – подключение через розетку, или напрямую к электропроводке.

У каждого варианта есть свои достоинства и недостатки. Прямое подключение исключает тепловыделение на контактах розетки, что повышает противопожарную безопасность, но в случае перепланировки кухни, длины (обычно 1-2м) выступающего из стены провода (укладывается в гофру) может не хватить для передислокации электроплиты.

Применение розетки улучшает мобильность и упрощает демонтаж, но потребует дополнительных затрат на покупку соединительного гибкого многожильного кабеля, наконечников для него, специфической силовой розетки и штепсельной вилки высокой надёжности.

Подключения проводов

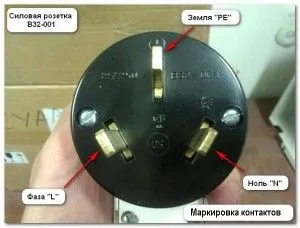

Допустим, выбран вариант с подключением через силовую розетку, способную выдержать большие нагрузки – применение обычных розеток не допускается. Штепсельное соединение (вилка и розетка) должно соответствовать расчётному току, иначе контакты будут нагреваться и подгорать.

Подключают провода к данной розетке и вилке следующим образом:

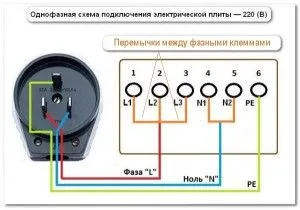

Подключение кабеля электрической плиты к однофазной сети (в черно-белом варианте)

Подключение плиты к однофазной сети в цветном варианте

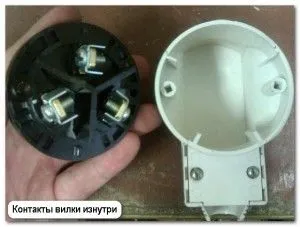

Штепсельное соединение может быть другого типа, главное чтобы соответствовали контакты на розетке и вилке.

Типы штепсельных вилок

Для трехфазного подключения:

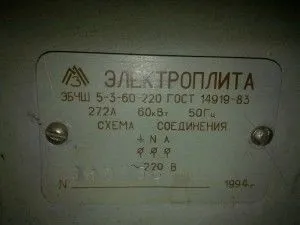

Электрическая плита, как правило, трехфазная, для её подключения в однофазную сеть входы L1, L2, L3 соединяют перемычками.

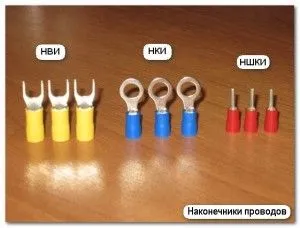

Перемычка должна идти в комплектации электроплиты, или может быть изготовлена самостоятельно из обрезка подключаемого провода. Подключение электроплиты и вилки к многожильному проводу следует делать при помощи наконечников:

При подключении напрямую к одножильному проводу наконечники не требуются. Внешний вид клемм может быть другим, но принцип сохраняется: фазный провод к перемычкам между фазами, нулевой провод N к нулевой клемме (установленную нулевую перемычку трогать нельзя), проводник PE к соответствующему контакту.

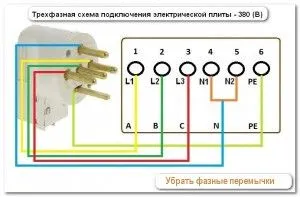

Для подключения к трехфазной сети перемычки между фазами нужно убрать и подключить каждый фазный провод к соответствующей клемме.

Очень редко бывает, что в дом заходят только две фазы. В этом случае перемычку ставят между двумя входными фазными клеммами электроплиты.

Зажимать винтовые клеммы нужно максимально надёжно, в случае плохого контакта провода будут обугливаться.

Соблюдение всех вышеприведённых рекомендаций позволит самостоятельно рассчитать параметры кабеля и защиты, сделать подключение электроплиты своими руками, а также совершить её выбор, соответственно существующим условиям сети.

Как подключить трехфазную плиту к однофазной сети?

Подключение трехфазной плиты к однофазной сети является невозможным, поскольку требуется большая мощность, которую однофазная сеть не может обеспечить. Если у вас есть трехфазная плита, то необходимо иметь трехфазное электроснабжение, чтобы ее подключить. В случае, если вы не можете получить трехфазное электроснабжение, рекомендуется обратиться к специалистам, чтобы они помогли подобрать плиту с меньшей мощностью, которую можно подключить к однофазной сети. Подключение неподходящей плиты может привести к серьезным проблемам и опасностям, включая возможность возникновения пожара.
