В настоящее время популярность посудомоечных машин (далее также — ПММ) стремительно возрастает: все больше людей устанавливают их на своих кухнях. Однако не все владельцы знают, как правильно подключить посудомоечную машину к коммуникациям.
Новая посудомойка избавляет владельцев от ручного мытья посуды
Конечно, можно вызвать мастера, который за определенную плату подсоединит новую технику к электросети, водопроводу и канализации. Но владельцы, имеющие минимальный набор инструментов и определенные навыки, могут выполнить подключение посудомоечной машины к водопроводу и канализации самостоятельно. Подсоединение выполняется в несколько этапов, включая подготовительный. Рассмотрим их подробнее.
Выбор места размещения
Выбрать место расположения техники нужно еще до приобретения ПММ. Если вы решили встроить посудомойку в кухонную мебель, необходимо знать размеры соответствующей ниши. Она может располагаться под столешницей, панелью для приготовления пищи или под мойкой.
Приблизительное соотношение размеров ниши и встраиваемой посудомойки
Место для установки посудомоечной машины должно быть недалеко от мойки, которая уже подключена к водопроводу и канализации. Если расстояние до коммуникаций будет превышать 1,5 метра, в работе устройства могут возникнуть проблемы.
Стиральная машина и посудомойка, встроенные рядом с мойкой
Позаботьтесь о том, чтобы недалеко от ПММ располагалась электрическая розетка. Поскольку посудомоечное устройство потребляет довольно много электроэнергии, использовать удлинитель для работы ПММ опасно, особенно если к нему будет подключено несколько устройств.
Нельзя располагать удлинитель за задней стенкой ПММ
Для компактной посудомойки, которую можно разместить прямо на столешнице, вопрос с подводом коммуникаций решается проще, поскольку ее можно без труда разместить максимально близко к мойке. Такой вариант является оптимальным, когда ниша с требуемыми размерами в мебели отсутствует. Соединение с канализацией вообще можно не делать, достаточно разместить сливной шланг в мойке.
Подвод электричества
Основную мощность в посудомойке потребляет трубчатый электронагреватель (далее также – ТЭН), подогревающий воду до нужной температуры. Во время его работы ПММ потребляет от 2 до 3 кВт электроэнергии. Вы можете узнать об этом из технической документации или увидеть этот параметр на наклейке, расположенной на корпусе машины (см. фото ниже).
На этикетке указана мощность компактной ПММ марки Hansa – 1,93 кВт
В соответствии с данными показателями розетка должна выдерживать ток не менее 16 А. При этом ее необходимо расположить в месте, к которому есть свободный доступ. Есть два варианта размещения: немного выше мебельной столешницы (в случае со встроенной ПММ) либо в соседней нише, при этом расстояние до мойки должно быть не меньше 0,5 м (из-за возможного попадания воды). Обязательно должно быть соблюдено еще одно правило: розетку следует расположить не далее 1 м от посудомойки.
Идеальный вариант расположения коммуникаций изображен на рисунке ниже, где:
- Корпус ПММ.
- Зона соединения с электрической сетью.
- Участок соединения ПММ с водопроводом.
- Зона слива в канализацию.

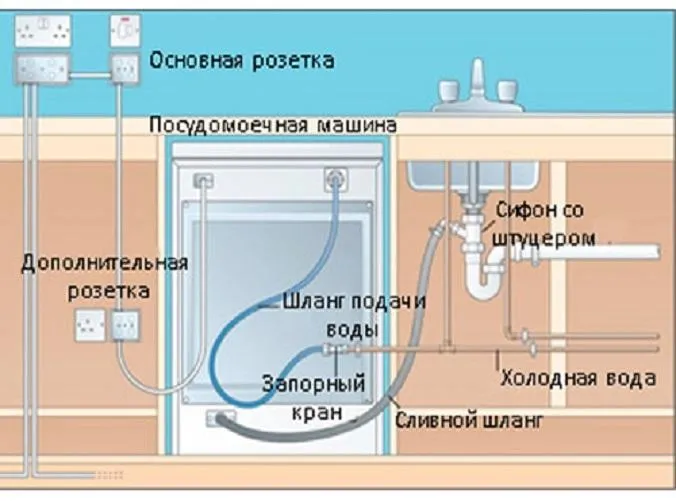

Схема правильного подключения посудомойки к коммуникациям
К розетке от распределительного щитка должна идти выделенная линия. Если она не проложена, а в квартире уже сделан ремонт, пустите провод по стене и закройте его декоративным коробом. При этом внешний вид интерьера не пострадает. Эту же линию можно использовать для подключения стиральной машины, при условии, что она не будет включаться одновременно с ПММ.
Один из вариантов подключения посудомоечной машины к электросети
Для монтажа нужно использовать кабель с многожильными медными проводниками (к примеру, марки ВВГ-нГ-Ls) с сечением 2,5 мм2. Обязательно должно присутствовать устройство защитного отключения (далее также – УЗО), наряду с автоматами, срабатывающими при токе 16 А. Кстати, УЗО и автоматические выключатели можно заменить одним дифференциальным автоматом.
Необходимость установки данных устройств связана с тем, что существует опасность короткого замыкания электросети водой и поражения людей электрическим током.
УЗО и дифференциальный автомат
Параметры защитного устройства: 25 А, ток отключения – 10 мА. Можно использовать УЗО на 16 А и 30 мА тока утечки. Подключение выполняется одинаково для ПММ самых разных торговых марок: Bosch, Siemens, Electrolux, Indesit, Whirpool и других.
Инструкция по подключению к водопроводу
Как правило, к крану-смесителю, расположенному в мойке, идут гибкие шланги от труб с горячей и холодной водой. Вот почему наиболее удобный способ подсоединения ПММ расположен в том месте, где к водопроводной магистрали подключен такой шланг. В противном случае придется делать врезку в трубу при помощи тройника или коллектора с двумя отводами и кранами. При подключении в месте соединения гибкого шланга с водопроводом тройник с запорным краном нужно установить под мойкой.
Подключение тройника в месте соединения гибкого шланга с водопроводной магистралью, выведенной из стены
Запорный кран в тройнике необходим для того, чтобы можно было быстро прекратить подачу воды в случае аварийной ситуации. Поскольку большинство моделей ПММ нуждаются только в холодной воде, потребуется один тройник.
Для работы следует подготовить следующие инструменты и материалы:
- тройник с встроенным краном, изготовленный из латуни или бронзы, с диаметром резьбы 3/4 дюйма (такой диаметр подходит в большинстве случаев);
- входной фильтр грубой очистки (если такой отсутствует в комплекте посудомойки);
- фторопластовая уплотнительная лента (ФУМ-лента);
- разводные ключи;
- острый нож.
Разветвитель на 2 выхода с диаметром резьбы 3/4 дюйма
Если на кухне уже есть стиральная машина или планируется ее установка, тройник следует заменить коллектором на два выхода с таким же диаметром (3/4 дюйма) и двумя запорными кранами (см. фото выше). Кроме того, некоторые модели ПММ комплектуются слишком короткими заливными шлангами, чуть больше метра длиной. Если такой длины не хватает, придется купить новый шланг в специализированном магазине.
Заливной шланг ПММ вместе с вмонтированной системой «Аквастоп»
Чтобы правильно подключить посудомоечную машину своими руками к водопроводу, работу следует выполнить пошагово, в несколько этапов:
- Перекройте подачу воды в квартиру.
- Отсоедините гибкий шланг, подводящий холодную воду к смесителю, от трубы водопровода.
- Соедините водопроводную трубу с входным отверстием тройника или разветвителя, намотав предварительно на резьбу ФУМ-ленту.
- Выходное отверстие тройника или коллектора соедините с гибким шлангом, идущим к смесителю. Не забудьте использовать ФУМ-ленту.
- К одному из боковых отводов подсоедините фильтр и впускной шланг посудомоечной машины.
- Если есть стиральная машина, ее впускной шланг подключите к второму отводу разветвителя.
- Проверьте герметичность всех соединений, подав воду в магистраль.
На этом подключение посудомойки к воде завершено.

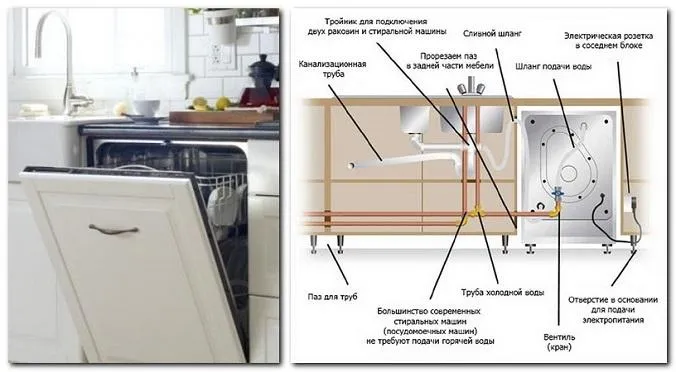

Бывает так, что при установке посудомоечной машины приходится переделывать крепление и подвод коммуникаций
Иногда ситуация не позволяет выполнить установку ПММ возле раковины. В этом случае приходится врезаться в водопроводную трубу. Если она изготовлена из металлопластика, сложностей не возникнет. Необходимо вырезать кусок трубы и на его место установить тройник или коллектор с пресс-фитингами, обеспечивающими надежное соединение.
Цанговое соединение труб из металлопластика при помощи обжимных пресс-фитингов
Металлическую трубу можно не резать – достаточно надеть сверху хомут с отводом и просверлить отверстие в трубе через отвод. Данное соединение тоже является надежным.
Хомуты-тройники для металлических труб, с прикрепленными запорными кранами
Соединение слива с канализацией
Если установка посудомоечной машины выполняется рядом с мойкой, следует обратить внимание на сифон, который выводит жидкость из мойки в канализацию. Если в нем нет свободных отводов, необходимо приобрести в магазине сантехники сифон с одним дополнительным отводом или двумя (если нужно также подключить стиральную машину).
Сифон с двумя отводами для стиральной и посудомоечной машин
Отводы снабжены штуцерами конической формы, имеющими форму перевернутой буквы V (см. фото). Такая форма не случайна. Изгиб, направленный вверх, препятствует распространению запахов из канализации, а также исключает обратный ток жидкости из канализации в ПММ.
Подключение ПММ к канализации через тройник
Существует также вариант прямого подсоединения к трубе через тройник с косым отводом (см. фото). Для организации верхнего изгиба дренажного шланга используется специальное приспособление, которое можно крепить к стене. Чтобы неприятные запахи не проникали в помещение, в месте соединения тройника и сливного шланга следует установить уплотнительную муфту, изготовленную из резины.
В заключение следует проверить герметичность всех соединений, подключить посудомоечную машину к электросети и выполнить первое включение. Его следует проводить без посуды. Для промывки бункера нужно использовать специальные таблетки для очистки или чистящее и дезинфицирующее средство для ПММ. Только после первого включения посудомойку можно устанавливать в мебельную нишу.
Как видите, подключение к коммуникациям можно выполнить самостоятельно. Надеемся, что наша статья поможет вам выполнить данную работу.
Видео
Посмотрев видеосюжет, вы можете подробнее узнать, как самостоятельно подключить посудомойку:
Об авторе:
Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.
Нашли ошибку? Выделите её и нажмите кнопки:
Ctrl + Enter
Интересно!
Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.
Как правильно подключить посудомоечную машину?
Подключение посудомоечной машины к водопроводной и электрической сетям может быть выполнено самостоятельно, если вы имеете некоторые навыки работы с инструментами и знания электрики и сантехники. Однако, для обеспечения безопасности и надежности работы, лучше доверить эту задачу опытному специалисту.
Если вы все же решили выполнить установку посудомоечной машины самостоятельно, то для начала нужно подготовить необходимые инструменты и материалы, такие как:
- гибкий шланг для подключения к водопроводной трубе;
- шланг для подключения канализации;
- провод для электроподключения;
- отвертка;
- ключ для гаек;
- трубные зажимы или скобы для крепления шлангов.
После того, как все необходимое подготовлено, можно приступать к подключению посудомоечной машины. Для этого:
-
Разместите посудомоечную машину рядом с местом установки и отсоедините все защитные пленки и детали, которые могут быть прикреплены к ней.
-
Соедините гибкий шланг с подводом холодной воды и присоедините другой конец шланга к посудомоечной машине. Затяните гайку, чтобы герметично закрепить шланг.
-
Подключите шланг канализации к сифону или трубе, используя специальный фитинг или адаптер.
-
Подключите электрический провод к посудомоечной машине, следуя инструкции производителя. Подключение электрического провода должно быть выполнено с соблюдением всех мер безопасности и норм электробезопасности.
-
Установите посудомоечную машину в ее постоянное место и убедитесь, что она устойчиво стоит на полу.
-
Проверьте работоспособность посудомоечной машины, запустив ее на тестовый цикл и проверив наличие утечек или других проблем.
-
Если все работает нормально, закрепите шланги канализации и подвода воды на стене с помощью трубных зажимов или скоб.
Важно помнить
-
Подключение к водопроводной системе
Посудомоечные машины обычно подключаются к холодной воде из водопроводной системы. Перед подключением убедитесь, что краны открыты, чтобы позволить воде свободно протекать. Посудомоечные машины также могут быть подключены к горячей воде, но это может привести к повреждению машины, если вода слишком горячая. Если вы все же решили подключить машину к горячей воде, обратитесь к инструкции, чтобы узнать, какую температуру горячей воды рекомендуется использовать. -
Подключение к канализации
После того, как вы подключили машину к водопроводной системе, следующим шагом будет подключение ее к канализации. Это обычно делается путем подключения шланга отвода канализации к сливному шлангу машины. Убедитесь, что шланг отвода находится на достаточном расстоянии от пола, чтобы вода могла свободно стекать. Если расстояние слишком маленькое, то могут возникнуть проблемы с обратным потоком воды, что приведет к запаху и загрязнению. -
Тестирование работы
После того, как машина подключена к водопроводной системе и канализации, убедитесь, что она работает правильно, прежде чем начать использовать ее для мытья посуды. Запустите машину в тестовом режиме и убедитесь, что вода свободно протекает внутри машины и что нет утечек воды. Также убедитесь, что все циклы мойки работают правильно.
Как правильно подключить посудомоечную машину может зависеть от конкретной модели, поэтому всегда следуйте инструкциям производителя. Если у вас возникнут проблемы или вопросы, лучше всего обратиться к специалисту по установке или ремонту бытовой техники.
