Компания Wilo имеет свои представительства в более чем 50 странах по всему миру. Её основатель — успешный и инновационный немецкий инженер, который зарегистрировал свой первый патент еще в 1926 году. На сегодняшний день устройства этой компании практически присутствуют в каждом доме.
Чтобы система отопления функционировала корректно, должны быть правильно выбраны модель насоса и схема подключения насоса Вило к системе отопления дома.
Насос Wilo TOP-SD 32/7
История компании Wilo
Компания начала свой путь ещё в позапрошлом столетии, а конкретней в 1873 году с того как Дортмунд Луис Оплэндер завел собственный бизнес, открыв небольшую семейную машиностроительную компанию. Называлась она иначе – “Messingwarenfabrik Louis Oplander Maschinenbau”.
Стартом бурного развития компании стоит отметить событие, когда его сын изобрел и запатентовал свой первый циркуляционный насос. Произошло это в 1928 году. В то время такое изобретение вызвало бурный резонанс, ведь раннее никому не было известно, что отопление возможно в закрытых сложных системах.
Инженера звали Вильгельм Оплендер, именно в его честь из первых букв его имени и создали название всемирно известной торговой марки. До Российской Федерации официально компания добралась в 1997 году, знамение этого события стала регистрация первого дочернего предприятия. Название его сохранилось и до наших дней ООО “ВИЛО РУС”.

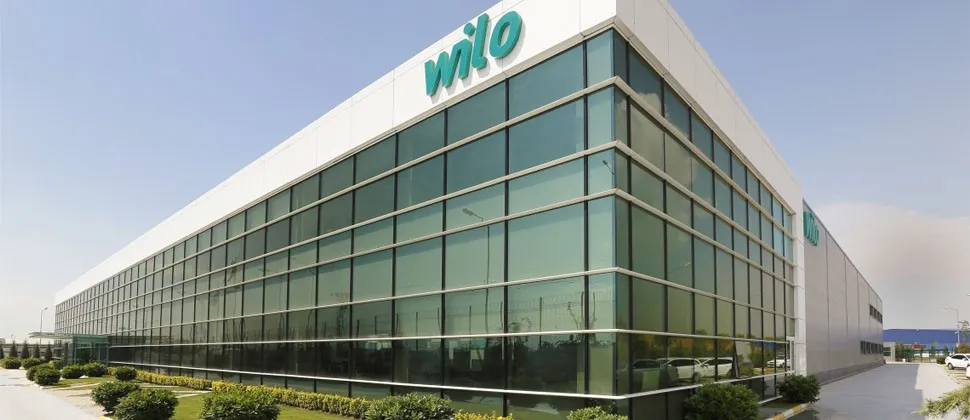

Официальное представительство находится в Германии в г. Дортмунде
Моментом, который бросался в глаза, было то, что компания всегда переживала о безопасности и экологической чистоте своих продуктов. Они всегда уделяли особое внимание качеству изделий, и ориентировались на конечного потребителя, устанавливая за свою работу относительно невысокую цену.
Уже в двухтысячном году мировой оборот компании достиг 800 000 000 долларов. Упор сделан исключительно на насосное оборудование и комплектующие для системы отопления от бытовых до промышленных масштабов, охватывающий полностью сегмент всевозможных устройств.
Качество продукции отвечает мировым стандартам ISO 9001, а контроль качества – это первое с чего они начинают свою работу для продвижения своих товаров. Компания развивается и сегодня, наращивая темпы распространения своих товаров по всей планете, потому как люди, которые сталкивались с их оборудованием с удовольствием, отдают предпочтение в пользу именно этой марки.
Компания занимается выпуском и реализацией бытового и промышленного насосного оборудования
Назначение циркуляционного насоса
Для отопления жилых помещений, издавна используют печи и котлы. Для того чтобы разнести тепло в нужные части помещения применяется теплоноситель – это жидкость, может быть обычная вода или антифриз.
Тепло устремляется вверх. Благодаря этому явлению было принято решение устанавливать наклонную систему отопления – это так называемая система естественной циркуляции теплоносителя. На схеме приведённой ниже посмотрим, как это выглядит на практике.
Но такая система несовершенна и требует большое количество теплоносителя. Как правило, применяется труба диаметром не менее двух дюймов и на нагрев помещения, таким образом, уходит большое количество энергии.
Купить циркуляционный насос Wilo можно в нашем интернет-магазине.

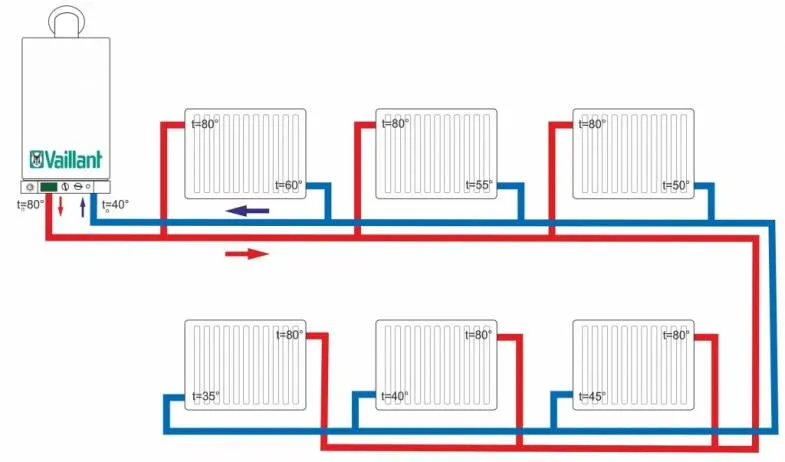

Система отопления с естественной циркуляцией
Благодаря применению насосов удалось создать систему отопления с принудительной циркуляцией теплоносителя. Энергоэффективность такой системы гораздо выше, а источники теплоотдачи нагреваются равномерно и гораздо быстрее, чем при естественной циркуляции, также приборы циркуляции позволили использовать трубы небольшого диаметра, что в свою очередь, сократило количество энергозатрат на нагрев большого количества воды.
Экономия энергии стала важным шагом к массовой установке циркуляционных насосов в систему отопления
Модели циркуляционных насосов Wilo
Проблема неправильной циркуляции во многом зависит от двух факторов. Во-первых, неправильный монтаж системы отопления, во-вторых, оборудование может не справляться либо не соответствовать заявленным характеристикам, поэтому некоторые участки помещений могут не получать необходимое количество тепла.
При выборе циркуляционного насоса необходимо произвести расчёт системы отопления и обратить внимание на характеристики, представленные в определенном модельном ряде. Основополагающими показателями для всех типов устройств является напор насоса и его производительность.
Напор устройства – единица, измеряемая в метрах, говорит о том, на какую высоту данное устройство может поднять заданное количество воды. Говоря техническим языком это та величина, которая преодолевает сопротивление давления воды и заставляет её двигаться в нужном направлении.

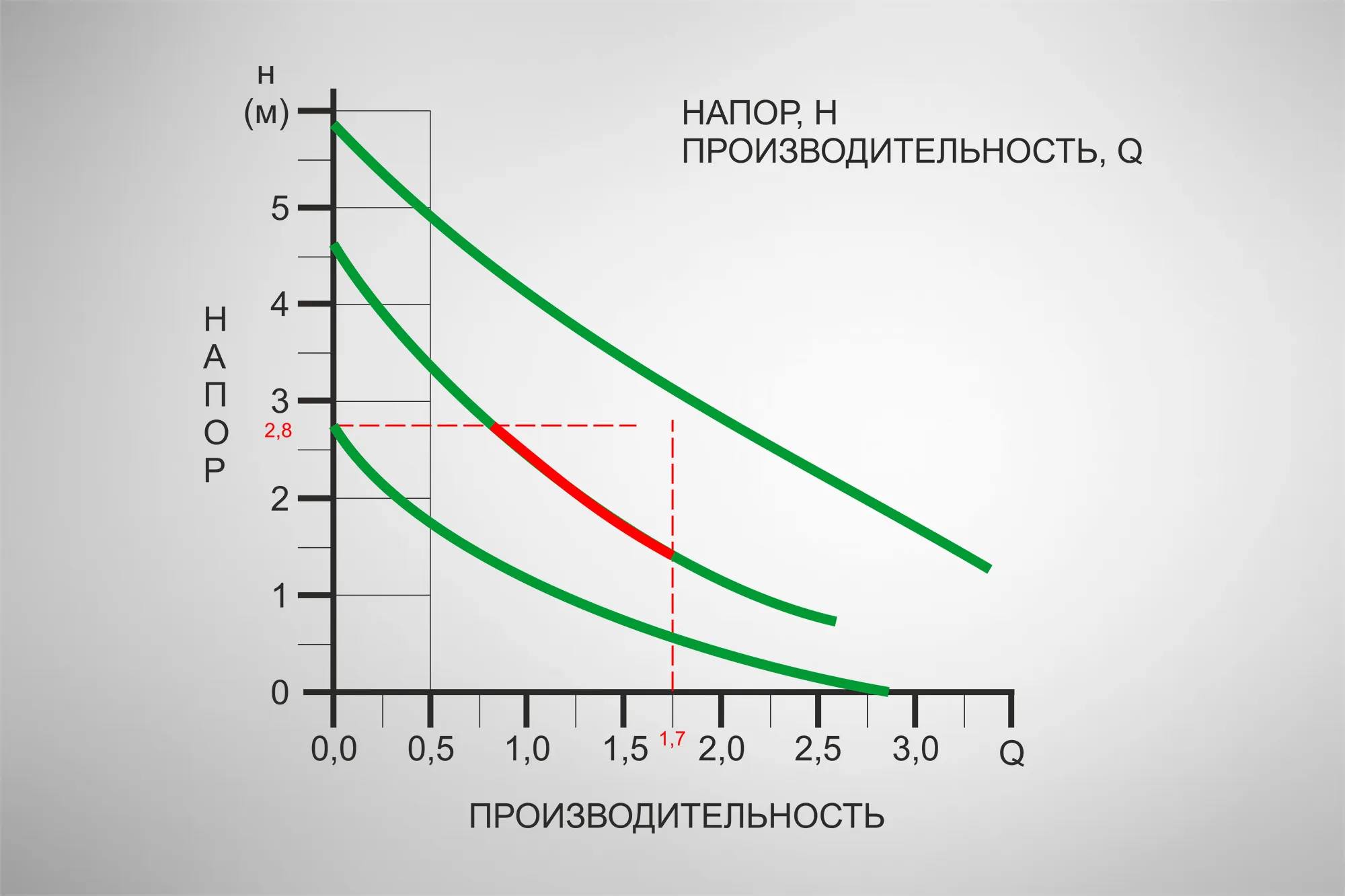

График объема воды, который может переместить насос при определённом напоре
Системы отопления рассчитываются в единицах измерения Па (Паскаль) и переводятся в метры, чтобы конечному потребителю было понятней. Давление 9807 Па равное 1 метру напора устройства.
Производительность устройства – это количество перемещаемого объёма вещества за единицу времени. В основном принято считать в кубических метрах за один час работы. Итак, посмотрим, что нам приготовили на выбор.
Серия Wilo Star
Устройства, выпускаемые в данной линейке, подходят для бытового применения и циркуляции воды в системе отопления частного дома. Корпус изготовлен из чугуна, вал насоса выточен из нержавеющей стали и в качестве крыльчатки установлено пластиковое рабочее колесо.

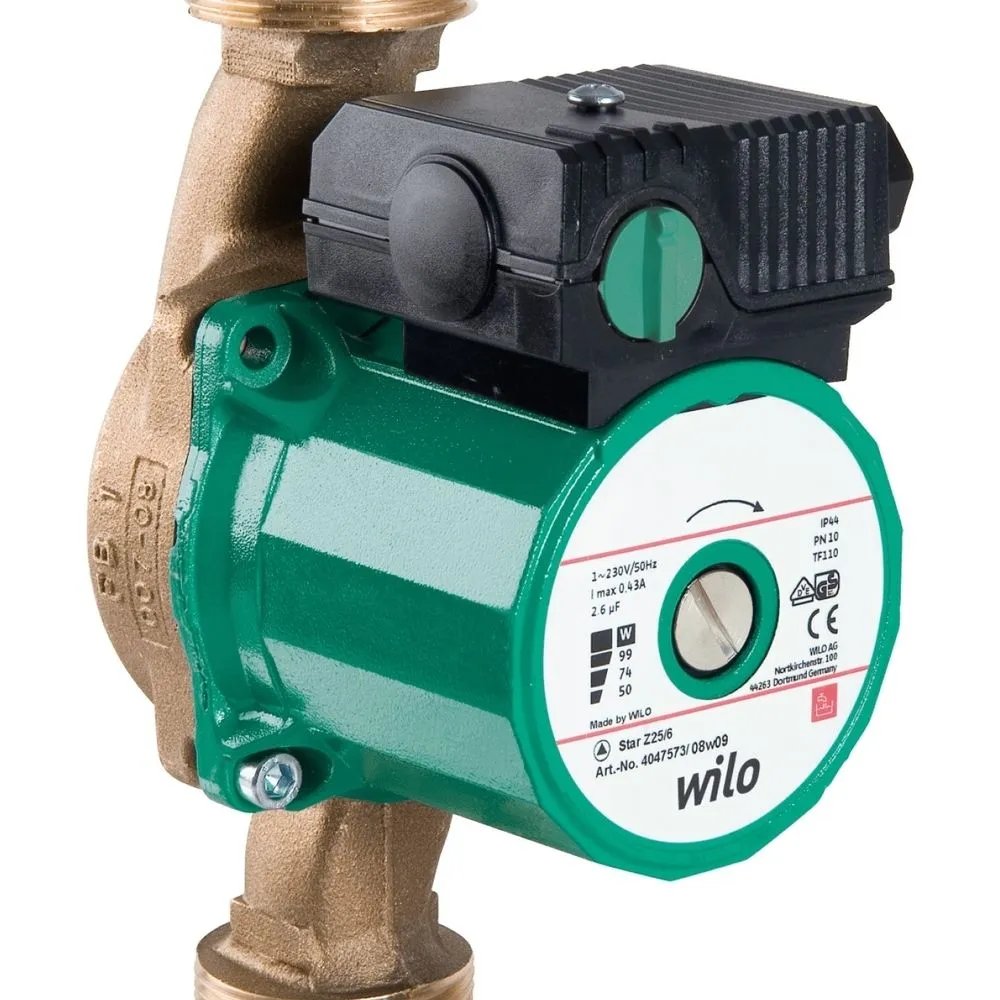

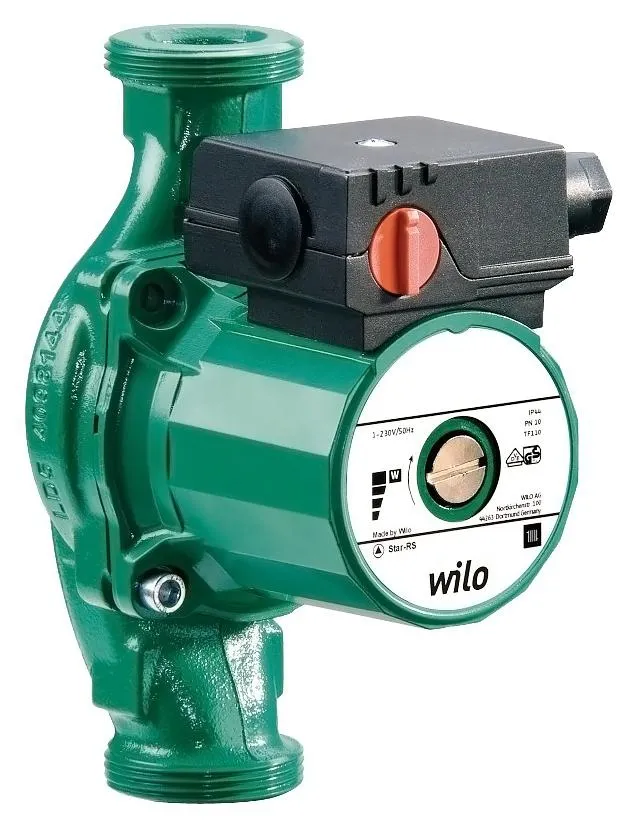

Циркуляционный насос Wilo Star-RS
Линейка RS имеет более 12 моделей, но выделяют 3 основные, каждая из которых отличается индивидуальной мощностью:
- Wilo STAR-RS – насос используется в домашней системе отопления имеет высоту подъёма от 4 до 6 метров и подсоединяется к трубам 20 и 25мм диаметром.
- Wilo Z NOVA – данный приборы применяется преимущественно в промышленности, основным достоинством является отсутствие токов блокировки.

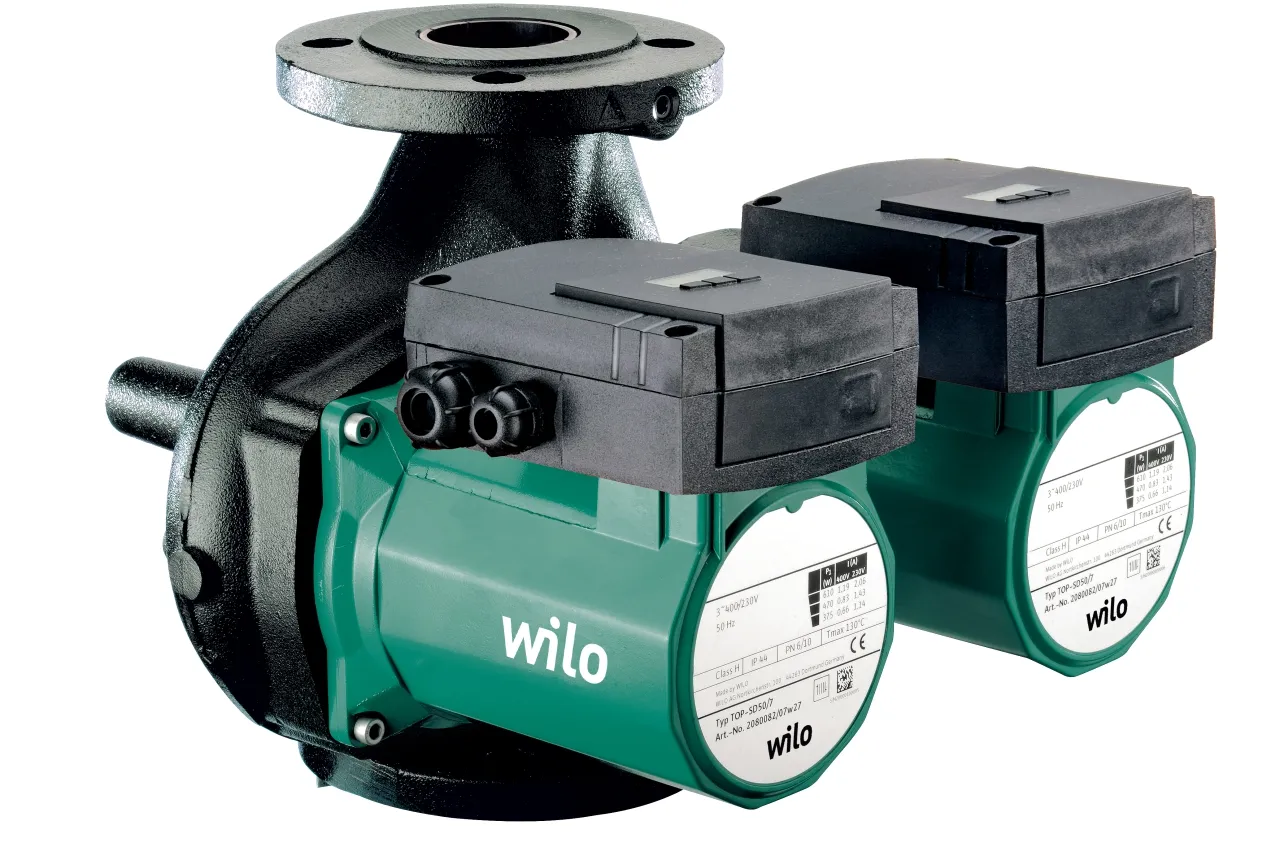

- Wilo STAR-RSD – устройство циркуляционного насоса Wilo этой модели отличается тем, что он имеют сдвоенный привод. Второй мотор выступает дублёром для первого, в случае выхода из строя он автоматически включится в работу. Находясь в режиме ожидания выхода из строя первого двигателя, второй может использоваться в работе контура ГВС.

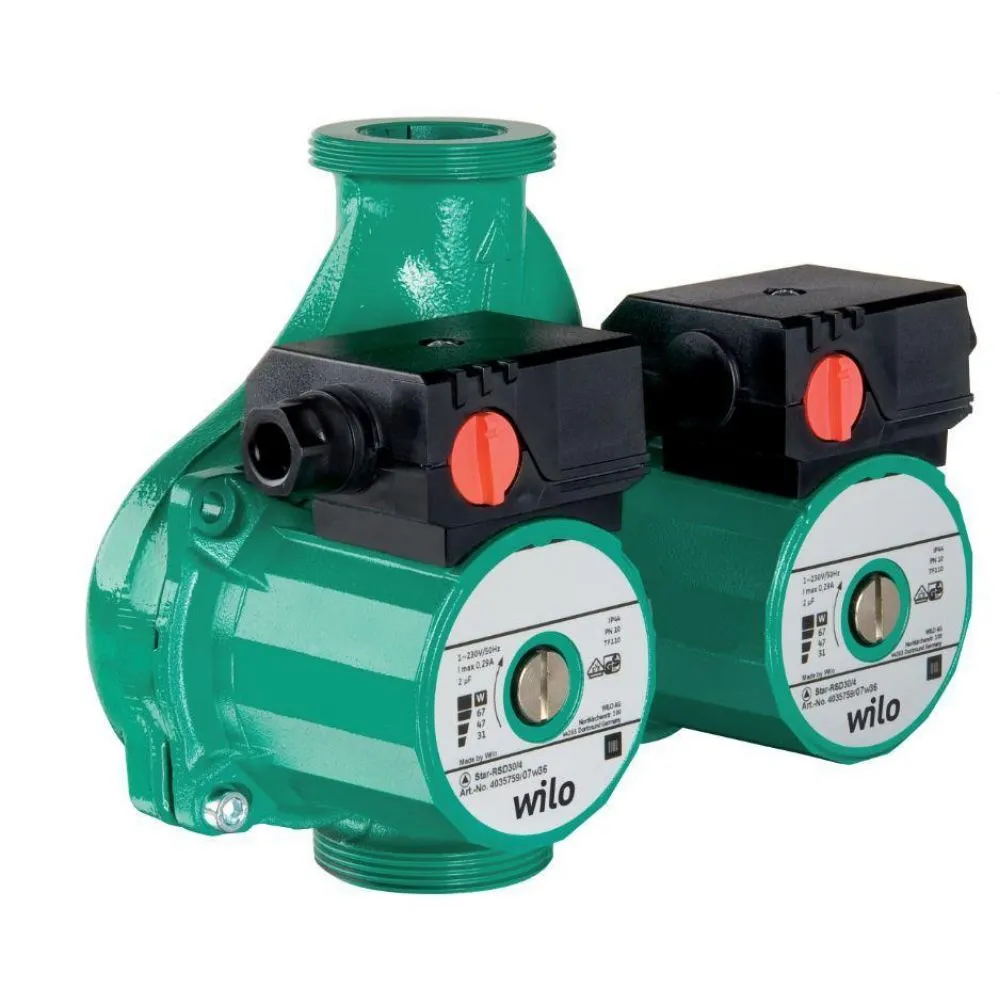

Насос серии Star-RSD устанавливают на участке с повышенной вероятностью промерзания системы
Wilo Stratos
Данная линейка представляет насосы, которые сами тщательно следят за работой системы отопления, имеет автоматический режим управления, и изменения скорости вращения в зависимости от времени суток и условий работы.
Уникальное современное устройство. В отличие от предшественников, в устройстве насоса установлен частотный преобразователь напряжения, который и регулирует его вращение, а датчики определяют, с какой скоростью необходимо вращаться ротору для поддержания заданного режима установок.

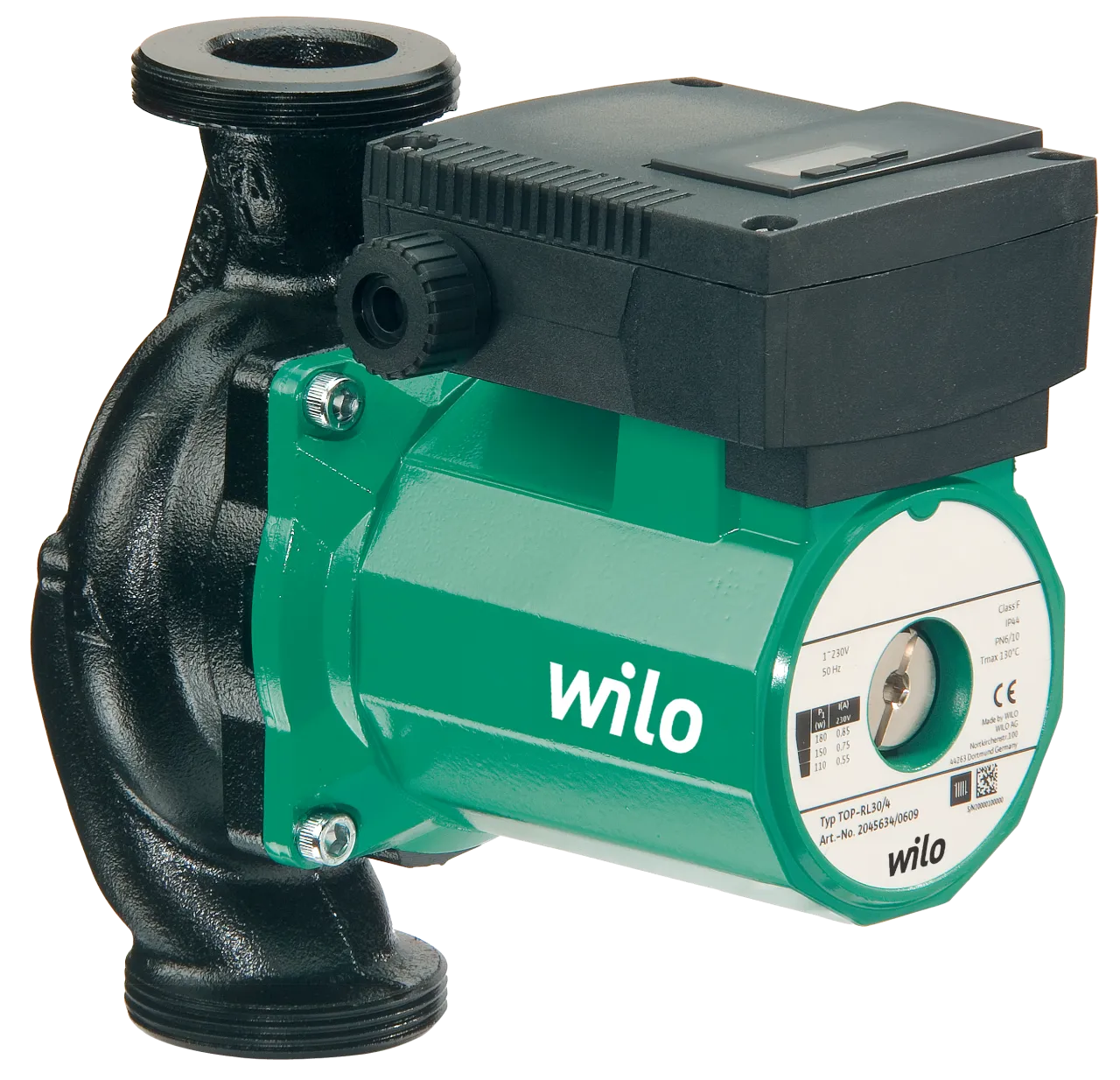

Wilo TOP
Данная линейка используется для работы в больших помещениях, отапливаемая площадь с которыми работает такое оборудование, достигает 2000 м2. В зависимости от модели, некоторые имеют фланцевое подключение. Создаваемый напор такими устройствами стартует с отметки в 10м.
Насос имеет мокрый ротор, аналогично всему модельному ряду имеет низкие шумовые показатели во время работы. Замечательное решение для использования в небольших котельных для циркуляции системы отопления торговых площадей и залов.
Серия насосов Wilo TOP применяется для отопления больших площадей небольшими котельными

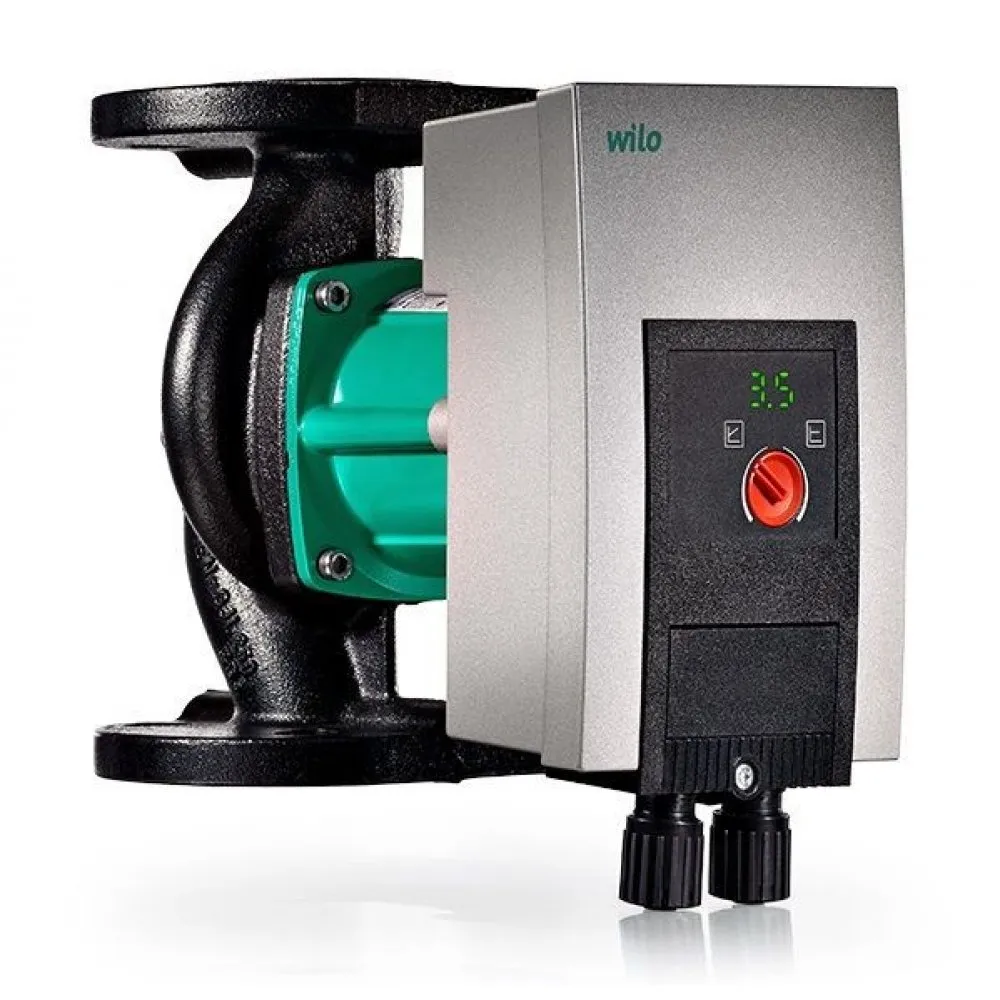

Wilo Yonos
Эта линейка имеет интегрированный блок управления с индикаторным ЖК-дисплеем, защиту от завоздушивания системы отопления, а также систему удаления твёрдых частиц, движущихся в магистрали.
Оборудование имеет автоматический режим и ряд устанавливаемых настроек, подходит ко многим современным котлам и используется в основном для циркуляции в помещениях до 1000 м2. Некоторые модели способны давать напор в 15м. Производитель даёт гарантию 5 лет безотказной работы такого устройства.
Wilo Yonos — полностью автоматическая линейка приборов

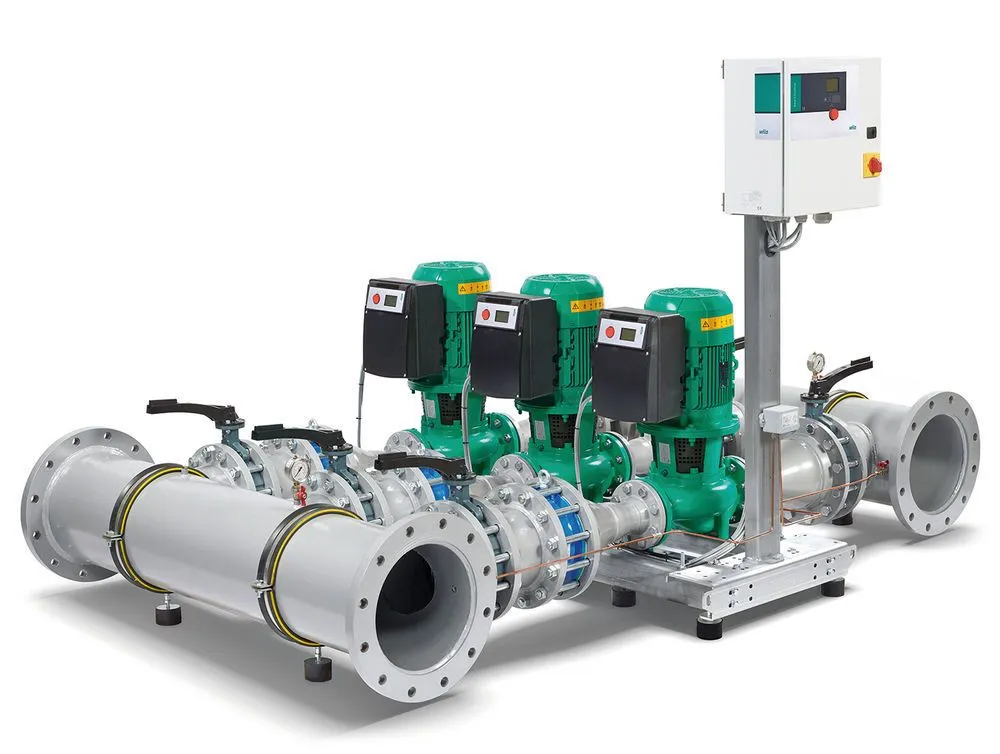

Насосы WILO с сухим ротором
Как правило, такая модель используется для магистралей с большей протяжённостью. Эти насосы имеют КПД 80% и более, в зависимости от модели, в то время как более распространённые их братья с мокрым ротором дают не более 50%.
Модели с сухим ротором имеют ряд недостатков:
- большой уровень шума и относительные вибрации при работе;
- размер превышает размер насоса с мокрым ротором;
- соединение вала насоса с ротором устройства осуществляется механической соединительной муфтой, заявленный срок службы такого соединения 3 года.
В видео представлен обзор на модель циркуляционного насоса Wilo Stratos PICO 30/1-6 4132465
Скорость вращения устройства
Все устройства имеют три скорости вращения (устройства с ЧП и электронными блоками управления могут иметь больше). Производительность устройства напрямую зависит от скорости вращения ротора. В зависимости от модели вы можете ознакомиться с этими характеристиками в паспорте устройства.
Первая скорость предоставляет самые низкие обороты и используется, как правило, в прохладную пору года. Чем меньше скорость вращения – тем медленнее вода преодолевает круг контура отопления. По пути движения теплоноситель (вода) благодаря радиаторам отдаёт тепло и остывает.

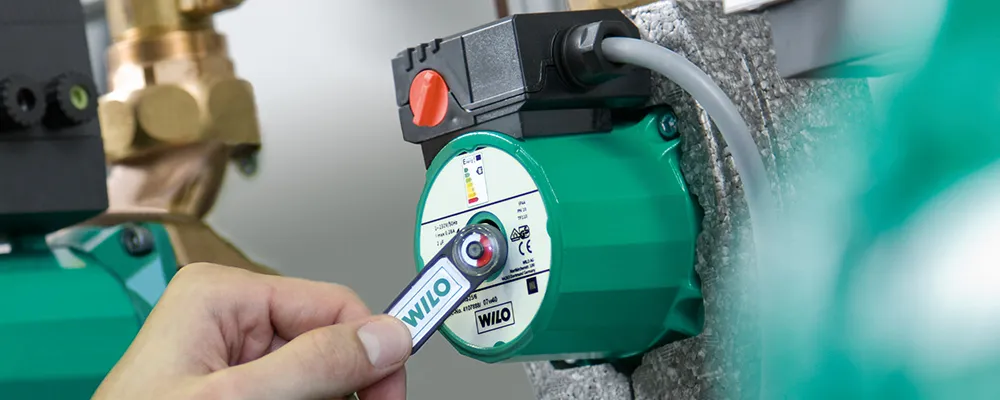

В данном случае регулятор установлен на вторую скорость
Если скорость вращения устройства будет слишком низкая, то вода которая возвращается в теплообменник уже будет холодная, а средняя температура помещений, которые будут получать тепло в последнюю очередь будет значительно ниже, чем те, которые находятся ближе к теплообменнику.
Чем больше скорость вращения, тем быстрее полученная от теплообменника тепловая энергия сможет преодолеть весь контур и отдать максимальную свою часть. С параметром скорости вращения не стоит злоупотреблять – возможно появление вибраций устройства, в таком случае должна быть выполнена регулировка насоса Wilo для снижения скорости.
Установка циркуляционного насоса
Подключение насоса Вило к системе отопления должно осуществляться по определённым правилам, придерживаясь которых вы не столкнётесь со трудностями. Для этого необходимо подробно рассмотреть схему подключения бытового насоса отопления Wilo.
Важно! Перед запуском насоса не забудьте стравить воздух с системы. Для этого отверните болт на лицевой панели устройства.

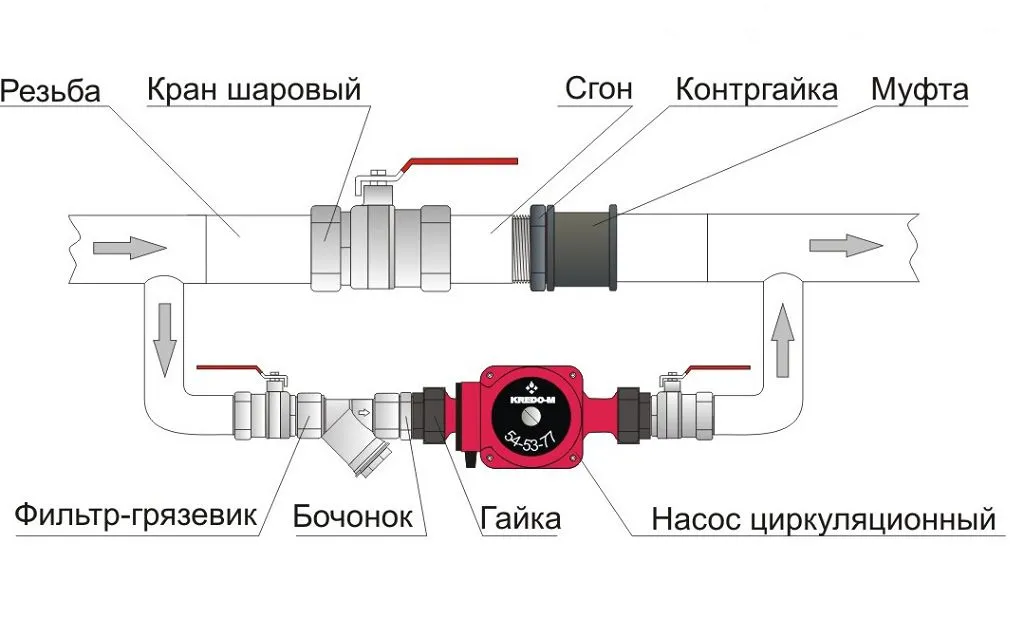

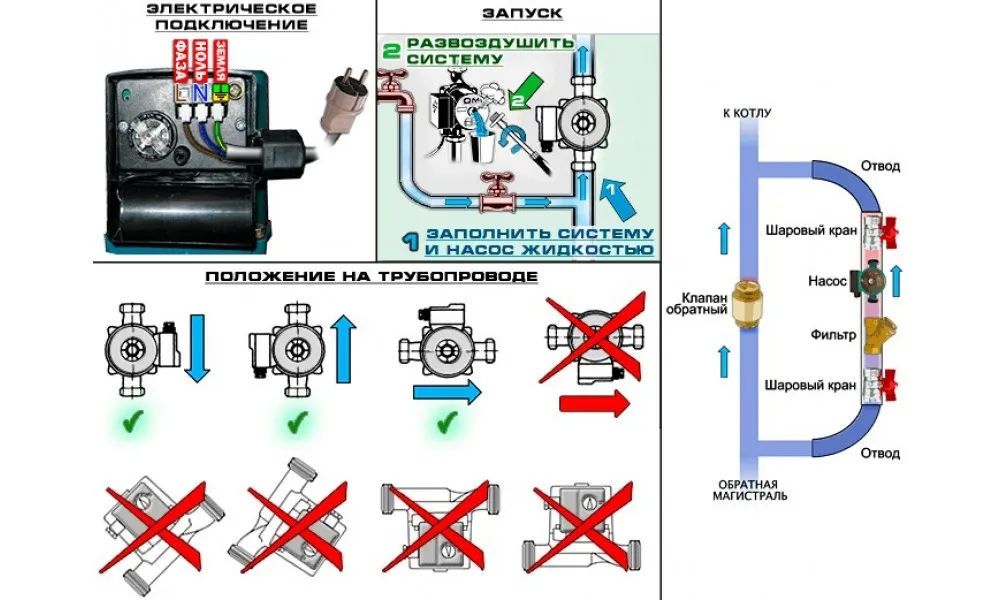

Схема подключения бытового насоса отопления Wilo
Установка насоса Wilo должна быть выполнена с учетом следующих правил:
- Установку аппарата требуется производить только в вертикальном положении.
- Придержитесь указательной стрелки входа и выхода устройства
- Монтаж устройства следует производить на трубе возврата жидкости, на месте входа ее в нагреватель.
- Используйте только то устройство, которое предназначено для работы с вашим объёмом.
- Внимательно ознакомьтесь с инструкцией вашего аппарата.
Монтаж можно производить только при полном понимании устройства системы
Расчёт устройства
В зависимости от того, какая система отопления, необходимо определиться с моделью прибора циркуляции. Расчёт требуемой производительности и мощности напора можно произвести путём самостоятельного вычисления по формулам расчёта напора и мощности, либо обратив внимание на технический паспорт изделия при покупке.
Компания Wilo — лидер по производству насосов и отопительного оборудования, прилагает в комплекте с устройством технический паспорт. В паспорте представлена схема циркуляционного насоса Wilo и находится таблица, в которой исходя из ваших условий и требований, указано какая модель вам подойдет.

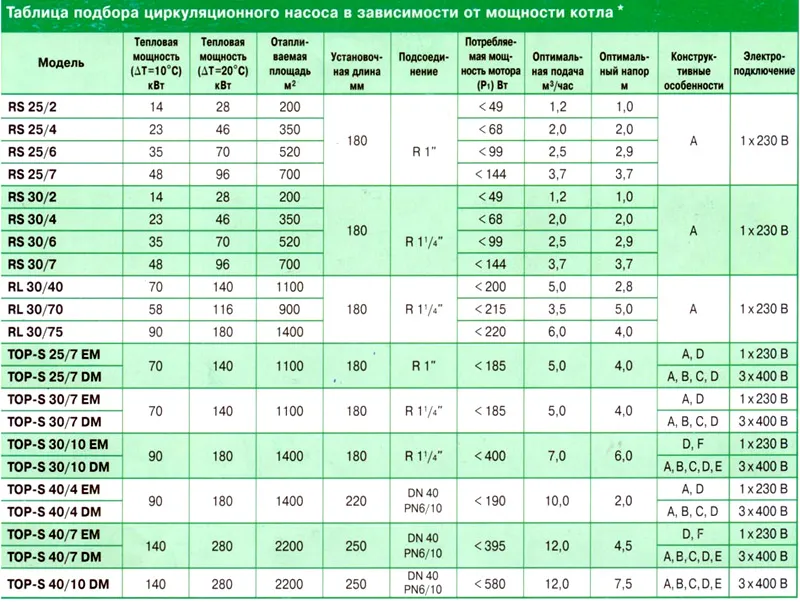

Таблица характеристик циркуляционных насосов Wilo
Монтаж циркуляционного насоса Wilo
Обратите внимание, что устанавливается прибор строго вертикально, таким образом, чтобы вал ротора находился параллельно линии уровня пола. Такое решение обезопасит ваше устройство от скопления воздуха в насосном узле, скопление пузырьков газа губительно может сказаться на работе аппарата, отразившись его выходом из строя устройства.
Подключение насоса Wilo стоит выполнить с учетом таких рекомендаций:
- Насос ставится на трубе, которая возвращается в теплообменник котла (обратка);
- Если у вас старая циркуляционная система, закупите готовый байпас – для его установки потребуется вырезать кусок старой трубы и поставить на её место байпас;
- Даже если в вашей системе уже установлен фильтр грубой очистки, то перед насосом второй ставить обязательно – мы не знаем, с какого радиатора отпадет кусок металла;
- Замену насоса можно производить, не выкручивая старые накидные гайки – скорее всего, они, подойдут, замените только уплотнительные кольца.
- Перед запуском не забудьте стравить воздух с системы.
Обязательным является установка бронзового или пластикового фильтра грубой очистки – это убережёт лопасти рабочего колеса от попадания мусора и окалины, которая может прийти вместе с потоком воды из радиаторов или теплообменника котла. Стальная сетка фильтра нуждается в периодической замене, не реже чем 1 раз в два года.

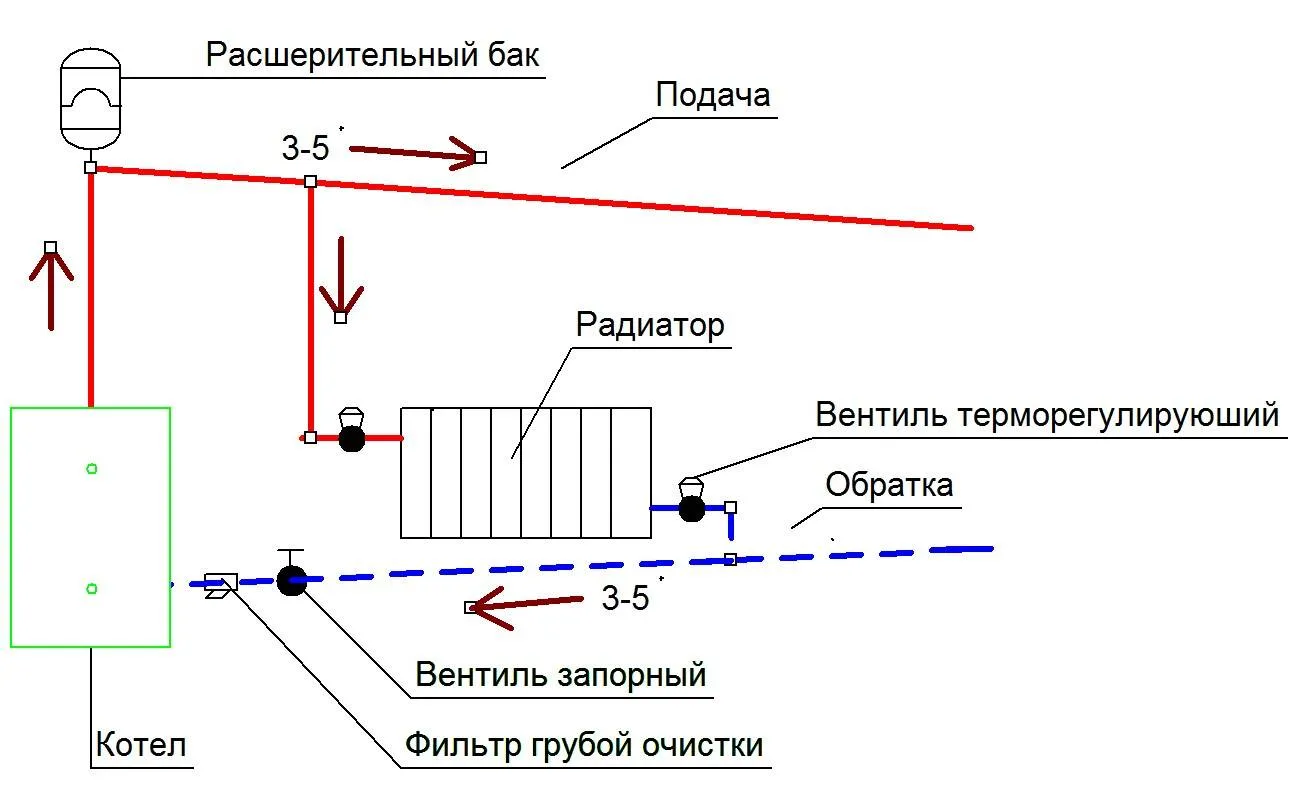

Правильно расположение насоса в системе
При монтаже прибора в систему, которая ранее имела естественную циркуляцию, устанавливается байпас с краном или обратным клапаном. Поток жидкости должен проходить только через устройство, и направлен в сторону входа в теплообменник. На момент включения насоса кран перекрывается.
В комплекте поставки насос имеет накидные гайки с резиновыми уплотнительными кольцами. В место такого соединения не стоит ничего подматывать или подкладывать ничего кроме, тех резинок, которые идут в комплекте. Соединение затягивается от руки и слегка подтягивается газовым ключом. Не используйте силу, вы можете передавить уплотнительное кольцо, и придётся искать новое.
В видео подробно рассказывают об установке циркуляционного насоса WILO на смесительный узел
После монтажа устройства необходимо подключить его к электрической сети. Делается это без особых трудов. Устройство оборудовано прижимными клеммами и вам не понадобится даже крутить болты. Используйте только хороший кабель питания, жилы должны иметь мягкую и надёжную изоляцию.

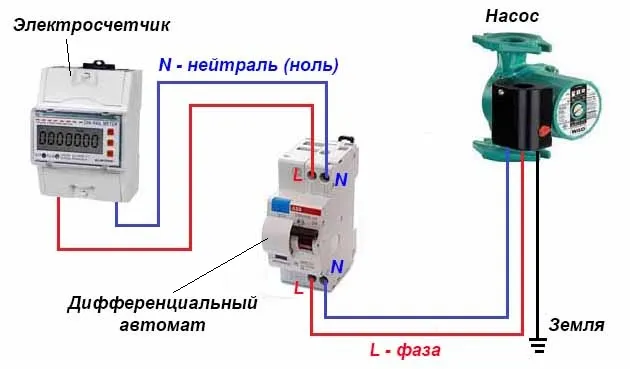

Схема подключения насоса wilo к электросети
Не допускайте касания проводов к элементам, которые сильно нагреваются. Обязательно используйте автоматический выключатель. Он убережёт от возгорания проводки в случае возникновения короткого замыкания. Все работы производятся при отключённом напряжении на всём участке установки.
Насосы подключаются к сети переменного напряжения 220 В. Силовой кабель чаще всего приобретается отдельно.
В видео специалист рассказывает, как правильно рассчитать циркуляционный насос для системы отопления
После того как вся система собрана, можно осуществлять пуск. Перед запуском удостоверьтесь, что все краны открыты и ничего не помешает свободному прохождению воды через теплообменник, стравите воздух с системы. Зачастую такая халатность может привести к выходу из строя насоса.
Неисправности циркуляционных насосов Wilo
Устройства, обеспечивающие циркуляцию воды в вашей системе хороши, но, как и всё на планете не идеальны. Давайте рассмотрим возможные неполадки и решим, как их устранить:
- Насос издаёт гул, но вал устройства не вращается. В данном случае проблемы может быть три. Либо вышел из строя конденсатор аппарата, либо в рабочее колесо что-то попало и блокируется его движение, либо прибор закис от длительного простоя и нуждается в том, чтобы его вал провернули отвёрткой. Для этого выкрутите пробку на торце аппарата и проверните вал. Если в него что-то попало, то проворачивая вал, вы это поймёте, следующим шагом будет демонтаж и разборка устройства. Для того чтобы снять прибор достаточно послабить две накидные гайки, не потеряйте уплотнительные прокладки. Вскрытие покажет, в чём причина блокировки вала. В случае выхода из строя конденсатора насос остается исправным, просто нет пускового тока. Когда вы разберёте насос, попробуйте включить питание и самостоятельно крутнуть вал в сторону его вращения указанного по стрелке. Если насос начнёт вращаться, замените конденсатор его аналогом.
При просмотре ролика можно узнать, куда нужно ставить циркуляционный насос – на обратку или подачу
- Устройство сильно греется. Если эта неполадка возникла сразу после монтажа, то удостоверьтесь всё ли сделано правильно. Возможно, вы не открыли краны, либо система забита. Если всё в порядке и проблема возникла внезапно, то проверьте фильтр грубой очистки, возможно, он забит и препятствует свободному прохождению воды. Ещё могут влиять подшипники, если устройство уже работает не первый год, то не исключён износ деталей, в данном случае проблему можно выявить, только разобрав устройство и посмотреть, что служит причиной тугого вращения. Аппарат может нагреваться из-за виткового замыкания обмотки – в таком случае прибор придётся заменить.
- Насос издаёт шум и вибрацию при работе. Вероятнее всего, в систему попал воздух. В данном случае стравите воздух. Для этого необходимо воспользоваться болтом посередине торца прибора циркуляции. Если такова проблема не решена, то попробуйте снизить скорость вращения вала с помощью встроенного регулятора. Если в устройстве был воздух то, его необходимо стравить по всей системе, возможно, он есть где-то еще и проверить все стыки на герметичность.
В ролике представлен обзор на насосы Wilo Yonos PICO, Stratos PICO, Atmos PICO
- Слышен характерный стук при работе. Судя по всему, подшипники вашего устройства износились и нуждаются в замене. Вал может бить о сливной болт или удары могут наблюдаться в области рабочего колеса. Мы не будем советовать кустарные методы решения этого вопроса, а сразу сделаем по человечески – замените подшипники или устройство.
- Насос не реагирует на включение. Неполадка может возникнуть из-за отсутствия питания – выбило автоматический выключатель или нарушение где-то по линии. Вскройте пластиковую крышку и замерьте приходящее напряжение, если оно есть – то, скорее всего двигатель вышел из строя и насос придётся заменить.
Коротко о главном
Чтобы определиться с выбором устройства нам необходимо рассчитать нужную мощность прибора, для этого можно воспользоваться сложными формулами, а можно посмотреть в таблицу технического паспорта устройства.
Чтобы правильно подключить насос, не требуется быть и инженером, достаточно соблюдать несколько простых правил и производить порядок работ согласно нашим рекомендациям. Чтобы насос не собирал в себе воздух, его устанавливают вертикально либо так, чтобы ротор устройства был в горизонтальном положении по отношению к уровню пола.
Обязательно установите фильтр грубой очистки – он придержит окалину и нежелательный для попадания в насосный узел мусор. Подключать насос необходимо через автоматический выключатель – защита от короткого замыкания. Все работы с электричеством производите только после его отключения.
Почему вы решили выбрать насос Wilo? Куда вы его установили – на обратку или подачу? Столкнулись ли в процессе монтажа и эксплуатации с какими-либо сложностями?
Какой фирмы лучше купить циркуляционный насос?
Выбор циркуляционного насоса зависит от конкретных требований и условий, в которых он будет использоваться. На рынке представлено множество производителей циркуляционных насосов, и каждый из них имеет свои преимущества и недостатки. Некоторые из известных производителей циркуляционных насосов включают Grundfos, Wilo, DAB, Lowara, Biral и другие.
Grundfos считается одним из лидеров на рынке циркуляционных насосов. Компания производит широкий спектр циркуляционных насосов различной мощности, прочности и эффективности. Насосы Grundfos отличаются высоким качеством и надежностью.
Wilo — это другой крупный производитель циркуляционных насосов. Компания предлагает циркуляционные насосы высокого качества, которые отличаются простотой установки, надежностью и долгим сроком службы.
DAB, Lowara и Biral — это также известные производители циркуляционных насосов, которые предлагают различные модели насосов с разными характеристиками и функциональными возможностями.
Важно учитывать, что выбор конкретного циркуляционного насоса должен быть основан на конкретных требованиях, в том числе на нужном уровне производительности, прочности, эффективности, габаритных размерах и дополнительных функциях. При выборе циркуляционного насоса также стоит учитывать его стоимость и гарантийные условия производителя.
