Как правильно подключить выключатель к розетке?

1. Пошаговый процесс
2. Последовательность установки
3. Подключение с одноклавишного блока
4. Устройство: преимущества и недостатки
5. Плюсы
6. Минусы
7. Что лучше: совместно или отдельно?
8. Когда использование блоков оправдано?
9. Цены
10. Методы подсоединения
11. С помощью распределительной коробки
12. Без распределительной коробки

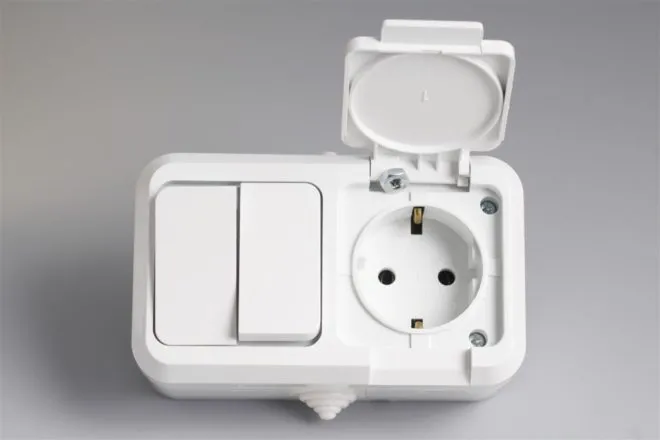

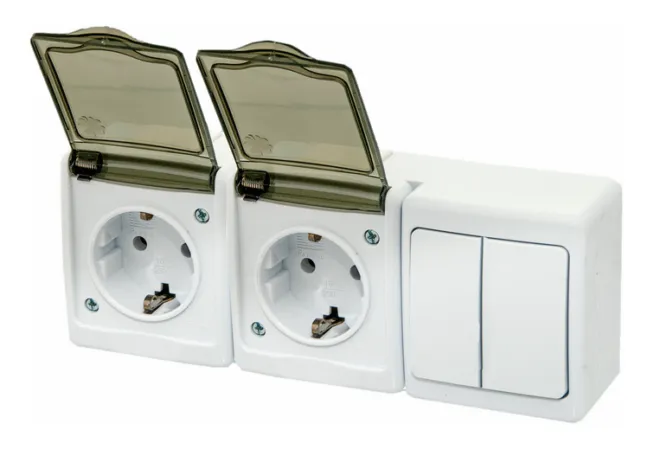

13. Установка блока наружного исполнения
14. Подключаем выключателя от розетки
15. Подключение фазного и нулевого провода от розетки
16. Подключение от розетки только фазного провода
17. Шаг 4. Процесс монтажа устройства
18. Где лучше устанавливать?
19. Несколько полезных советов
20. Разновидности
21. Устройство квартирной или домовой электросети

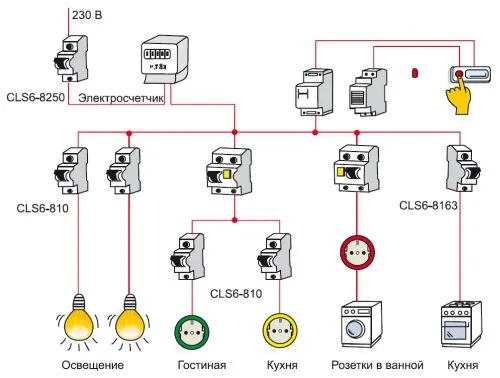

22. Главная схема квартирной электросети
23. Подключение выключателей и розеток
24. Как подключить одноклавишный выключатель от розетки
25. Что понадобится для коммутации схемы?
26. Подготовка стен

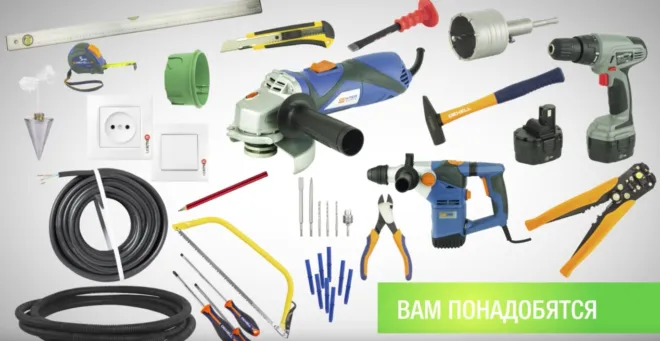

27. Установочные элементы и инструмент
28. Виды устройств

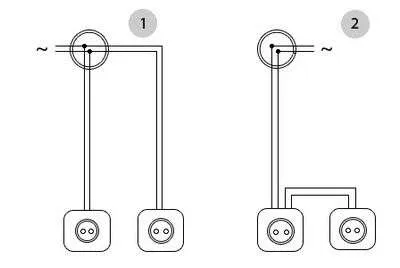

29. Правильное соединение розеток шлейфом

Пошаговый процесс

Алгоритм такой работы будет выглядеть следующим образом:

Для отключения электропитания на рабочем месте следует осуществить отключение автомата, который обеспечивает энергией данное помещение. Если отсутствует электрический щиток с таким разделением по комнатам, тогда рекомендуется отключить главный вводной автомат для всей квартиры.

1. Поблизости с розеткой сделайте отверстие для выключателя и зафиксируйте в нём подрозетник. Также потребуется проделать небольшую штробу между розеткой и выключателем, где будет уложен провод перемычки.
2. В нужном месте установите осветительный прибор. Здесь уже смотрите сами, как вам удобнее сделать. Можно до светильника тоже аккуратно пробить штробу, уложить в неё двухжильный провод, а потом заклеить обоями. А можно проложить провод в пластиковом коробе, он тоже смотрится симпатично и аккуратно.

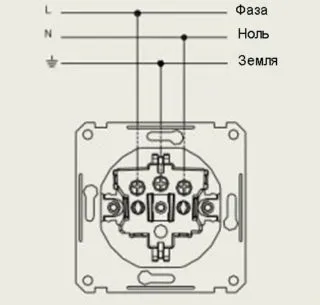

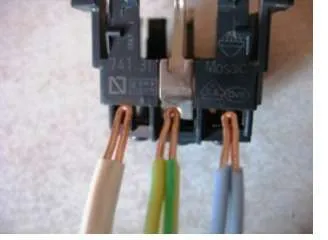

3. Снимите крышку с розетки и вытяните из подрозетника её контактную часть. Если вы сами в прошлом устанавливали этот коммутационный аппарат и соблюдали цветовое обозначение проводов, то клемма, к которой подсоединена голубая жила, будет нулевой, а клемма с подсоединённой белой (красной или коричневой) жилой, это – фаза. В розетках с защитным заземлением есть ещё посередине дополнительная клемма, куда подсоединяется заземляющая жила, обычно она исполняется в жёлто-зелёном цвете. Если вы точно не знаете, где фаза и ноль, это надо определить путём подачи напряжения на разобранную розетку и прикосновения к клеммам индикаторной отвёрткой. Светящееся окошко на отвёртке означает, что вы прикасаетесь к фазному проводу, соответственно второй провод будет нулевой.

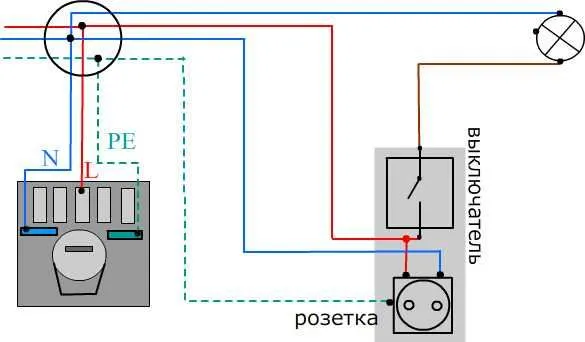

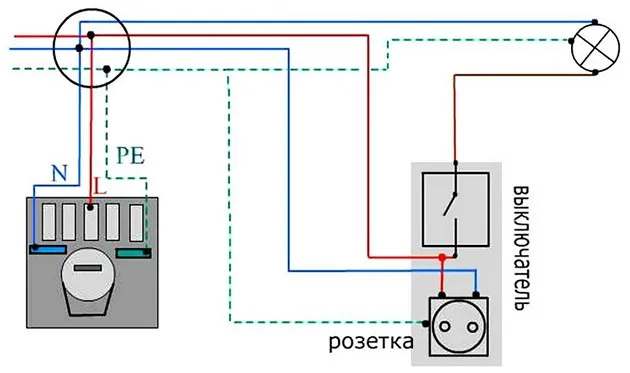

4. К фазной клемме розетки подсоедините жилу провода, второй конец которой должен подключаться к входному контакту выключателя. Уложите этот провод в штробе между отверстиями и зафиксируйте раствором.
5. К нулевой клемме розетки подсоедините жилу провода, который пойдёт на нулевой контакт патрона светильника. Если у осветительного прибора должен заземляться корпус, то заземляющую жилу также можно протянуть от соответствующей клеммы розетки, только в этом случае на светильник надо будет прокладывать трёхжильный провод.
6. К выходному контакту выключателя подсоединяется жила провода, которая будет фазой светильника.
7. На этом коммутационные действия окончены. Остаётся только зафиксировать в подрозетниках рабочие части коммутационных аппаратов и надеть сверху защитные рамки. Последней закрепляется клавиша на выключателе и опробуется в действии собранная схема.
8. Подайте напряжение, включив вводной автомат. Вставьте в розетку штепсельную вилку любого бытового прибора, он должен работать. Теперь нажмите клавишу выключателя, лампа в светильнике должна загореться.

В этом варианте подробно рассмотрено, как ставить выключатель с одной клавишей. Точно также можете поставить аппарат и с двумя, и с тремя клавишами, только от каждого выходящего контакта выключателя на определённую группу светильников должен идти отдельный провод.

Мы рассмотрели, как можно подключить выключатель от уже установленной розетки. Помните, что такой вариант в бытовой электрической сети скорее является исключением, а не нормой и применяется в случае крайней необходимости.

Последовательность установки

Принципиальных различий в подключении обычной и комбинированной электротехнической арматуры нет. У большинства современных сблокированных электроприборов, посадочный размер внутренней части блока, предназначенного для скрытой проводки, соответствует размерам одиночных розеток и выключателей.

Единственное, что может потребоваться при разводке кабеля большего сечения, который необходим для подключения одновременно трех розеток – пробивка штробы большего поперечного сечения.

Примерная последовательность операций при подключении комбинированного блока следующая:

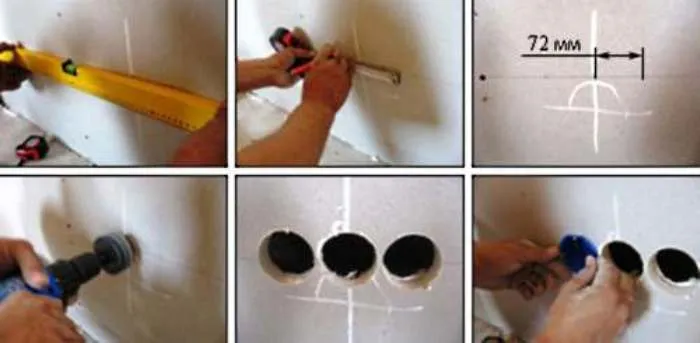

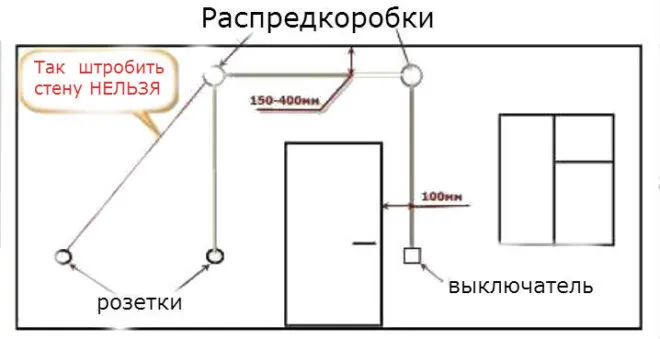

1. Делается разметка прокладки провода (кабеля) с указанием мест установки монтажных коробок, в которые будет крепиться сблокированная электротехническая арматура.
2. В месте установки коробки буровой коронкой, установленной в электродрель, просверливается отверстие.
3. В коробке необходимо выломать перфорированные заглушки отверстий в местах заводки кабеля.
4. Зачищенные концы провода заводятся внутрь коробок.
5. Коробки закрепляются в стенной панели.
6. Сняв крышку с розеточного блока подключают к ее клеммам провода.
7. Блок устанавливается внутрь коробки и закрепляется в ней.
8. Для маскировки монтажных зазоров, сверху установленного и подключённого блока «розетка-выключатель» устанавливается декоративная панель.

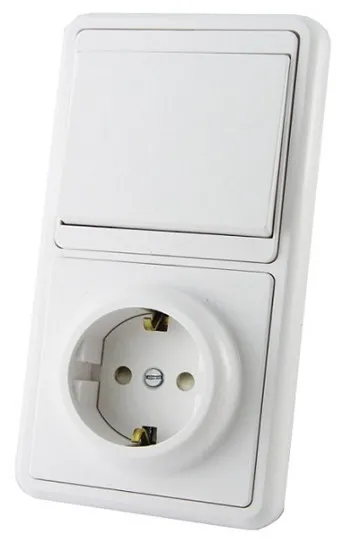

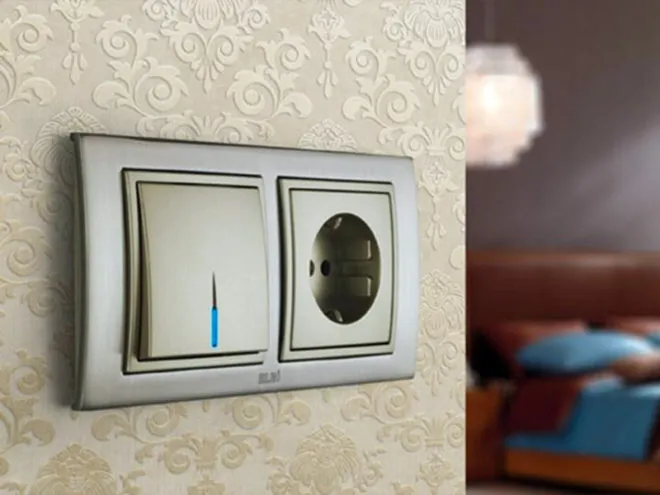

Подключение с одноклавишного блока

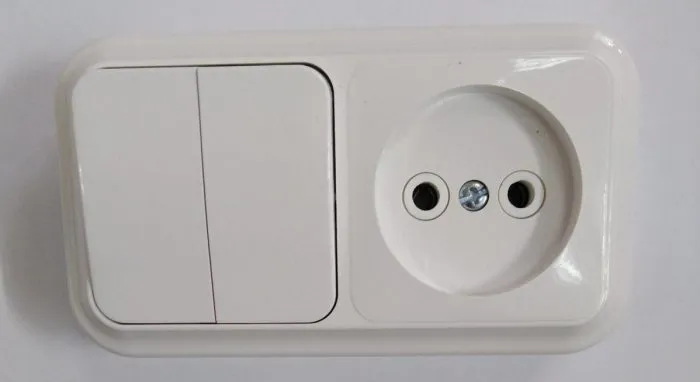

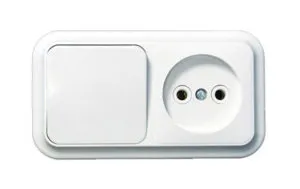

Наибольшее распространение получили блоки электротехнической арматуры, в котором одна или несколько розеток сблокированы с одноклавишным выключателем.

В большинстве моделей, несколько розеток имеют единое подключение – группу из двух клеммных зажимов для фазы и нуля, а фазная клемма имеет перемычку на один их контактов выключателя.

Последовательность операций следующая:

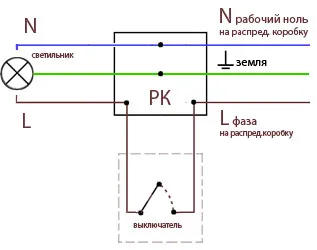

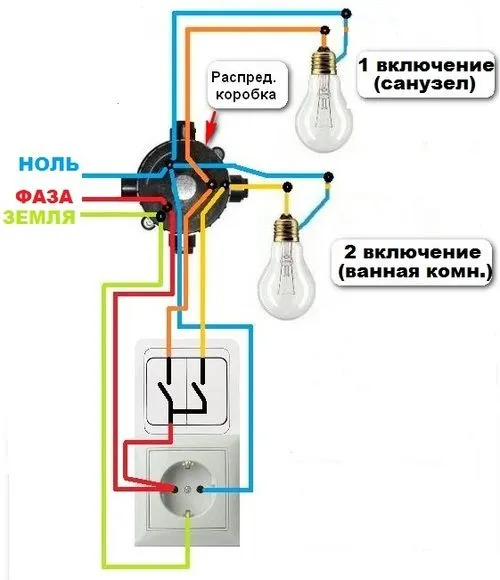

1. От квартирного раздаточного щитка к распределительной коробке, подводится двухжильный кабель, подводящий фазу и ноль.

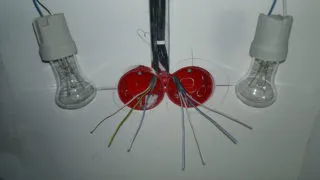

2. В эту же коробку необходимо завести три провода от блока «розетка –выключатель», и два провода от осветительного прибора.
3. В распределительной коробке фазный провод соединяется с проводом, идущим от розеточной клеммы.
4. Нулевой провод от осветительного прибора соединяется в коробке с «нулем» от распределительного щитка, а второй провод от лампы соединится с проводником, подсоединённым к свободному контакту выключателя.
5. Если в блоке розетка имеет заземление («евростандарт»), то для него необходимо к защемляющему контакту в распределительной коробке проложить отдельный провод.

Подключение многоклавишного выключателя будет отличаться только количеством проводников, соединяющих контакты выключателя с осветительным прибором.

Как правильно подключить выключатель на люстру?

Подключение выключателя к люстре может варьироваться в зависимости от местных электрических стандартов и конкретной ситуации. Однако, в большинстве случаев, подключение будет примерно одинаковым. Ниже я приведу общие шаги для подключения выключателя к люстре:

Примечание: Перед выполнением электрических работ убедитесь, что электропитание отключено, чтобы избежать риска поражения электрическим током. Если у вас нет достаточного опыта, лучше обратиться к профессиональному электрику.

1. Подготовьте материалы и инструменты: Вам понадобятся изолированные провода, отвертки, ножницы для проводов, розетки, выключатель, возможно, блок распределения электропитания и другие инструменты.

2. Выключите электропитание: Убедитесь, что электропитание отключено на уровне электрощитка.

3. Определите провода: Разберите крышку розетки и выключателя. Определите провода: обычно это фазовый (плюсовой) провод (обычно красный, коричневый или черный), нулевой провод (синий) и провод заземления (зеленый/желтозеленый).

4. Подготовьте провода: Если провода с изоляцией слишком длинные, обрежьте их до нужной длины, оставляя некоторый запас. Обнажьте концы проводов на около 1-1,5 см.

5. Подключите провода к выключателю: Подключите фазовый провод к одному из терминалов выключателя (обычно он имеет надпись «L» или «+»). Подключите нулевой провод к другому терминалу (обычно «N»). Если выключатель имеет опцию подключения провода заземления, подключите его к соответствующему зажиму (обычно знак заземления).

6. Закрепите выключатель: Вставьте выключатель в монтажную коробку и закрепите его с помощью крепежных винтов.

7. Подключите провода к розетке: Проведите провода к розетке. Подключите их к соответствующим зажимам. Обычно фазовой провод идет на зажим «L» или «+», а нулевой провод — на зажим «N». Провод заземления подключается к зажиму для заземления.

8. Закрепите розетку: Вставьте розетку в монтажную коробку и закрепите ее.

9. Закройте все элементы: Закройте розетку и выключатель крышками.

10. Включите электропитание: После того как все провода подключены и зафиксированы, можно включить электропитание и проверить, корректно ли работает ваша новая система.

Это лишь базовое руководство, и подключение может отличаться в зависимости от вашей конкретной ситуации и местных норм и стандартов. Важно соблюдать безопасность и, если у вас возникают сомнения, лучше обратиться к профессиональному электрику.
