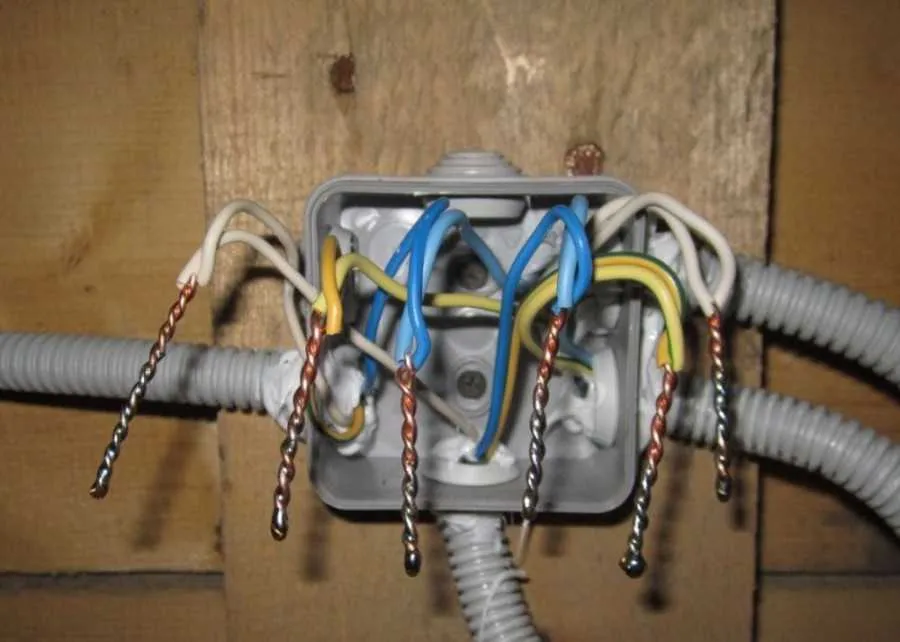

Во время укладки электрических кабелей внутри жилых помещений, таких как дома или квартиры, проводники обычно соединяют в распределительных коробках. Самый распространенный метод заключается в перекручивании обнаженных проводников. Если необходимо, также можно рассмотреть способ того, как правильно скрутить между собой три провода.
Разновидности скруток
Существуют 2 типа скруток проводов:
- Позволяющая нарастить длину магистрали или соединить линии в распределительной коробке. С сопрягаемых элементов снимают изоляцию, а затем аккуратно скручивают жилы.
- Рассчитанная на организацию ответвления. На магистральном кабеле снимают часть изолятора, на оголенный участок плотно наматывают сердечник другой линии.
Порядок работы

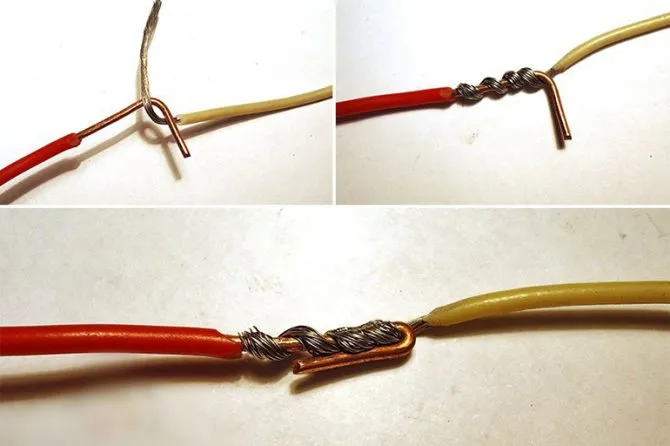

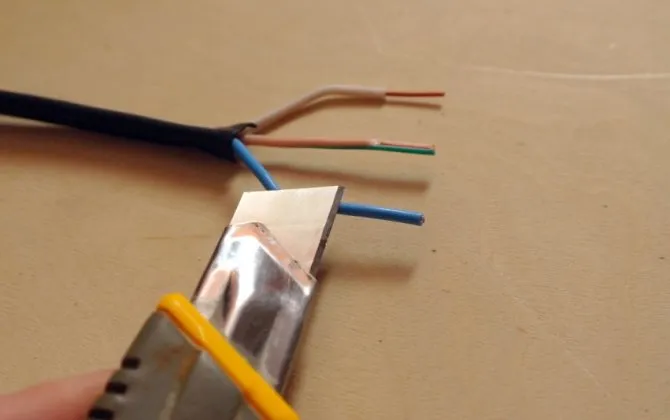

- Зачистка участка с конца проводников – длиной на 3-4 см стриппером или канцелярским ножом.
- Размещение термоусадки на одном из кабелей.
- Обезжиривание отрезков без изоляции специальным средством.
- Отгиб одножильного конца на 180 градусов для дальнейшего прижатия скрутки.
- Обкручивание многожильного шнура поверх одножильного. Понадобится 5-6 витков по часовой стрелке.
- Зажатие плоскогубцами отогнутого одножильного кончика и прижатие его к соединению.
- Размещение термоусадки на место скрутки и фиксация ее при помощи строительного фена.
Термоусадка должна плотно зафиксировать скрутку.

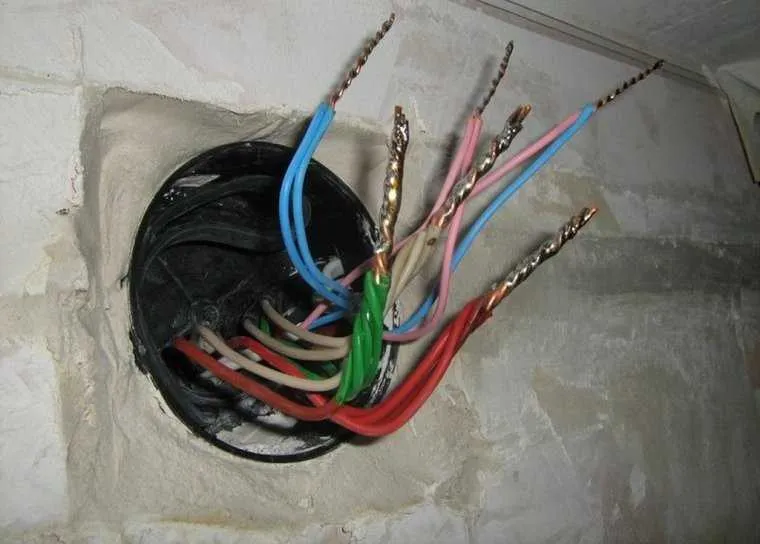

Подготовительные мероприятия
На этапе подготовки выводят кабели в распаечные коробки и снимают специальными клещами или строительным ножом слой изоляции. Не допускается подрезка жил, поскольку сердечник сломается по линии насечки при изгибе. Повредить одножильный провод сложно, проблема распространена при зачистке ножом медных многожильных кабелей. Если сердечник алюминиевый, то существует риск его поломки при перегибании из-за низкой пластичности металла по сравнению с медью.
Поскольку на поверхность сердечников нанесен защитный лак, жилы надо протереть салфеткой, смоченной растворителем для красок или ацетоном. Для удаления слоя окислов, образующихся при нахождении зачищенного провода на воздухе, используют мелкозернистую наждачную бумагу или надфиль.
Обработанные поверхности протирают сухой салфеткой для удаления следов пыли.
Необходимые инструменты для соединения проводки
Для выполнения работ потребуются:
- кусачки для подрезки;

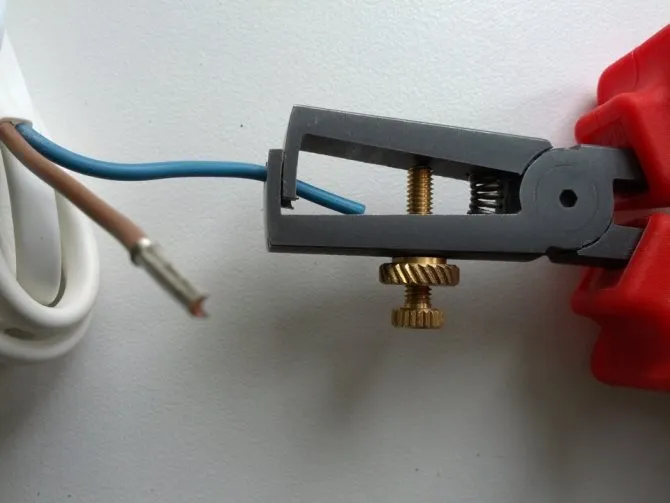

- специальные щипцы или строительный нож для снятия изоляции;
- плоскогубцы или насадка на шуруповерт для закручивания жил;
- тестовый прибор для проверки работоспособности цепи.
Процесс подготовки жил к скручиванию
- выбрать инструмент с заизолированными рукоятками и перчатки из диэлектрического материала;
- снять с жил изоляционное покрытие так, чтобы металлическая часть осталась целой;
- намочить салфетку в любом обезжиривателе (уайт-спирит, ацетон, жидкость для снятия лака) и вытереть оголенные части;
- наждачной бумагой зачистить участок жилы так, чтобы он приобрел характерный металлический блеск.
Скрутку можно начинать только после подготовки.
Подробная инструкция по скручиванию проводов между собой
Способ соединения выбирают в зависимости от:
- количества жил в кабелях;
- материала сердечников;
- сечения металлических частей.

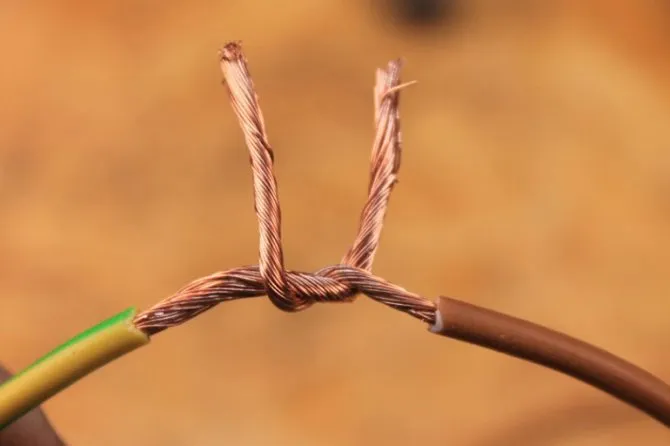

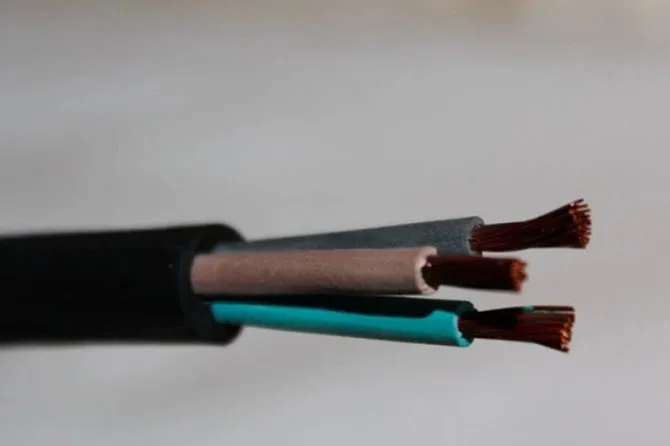

Многопроволочные провода
Многожильные кабели из меди или алюминия можно соединить по таким технологиям:
- Последовательной скрутки с наложением оголенных участков под прямым углом и последующим наматыванием одного кабеля по поверхности другого. Затем на полученное соединение накручивают свободную часть второго провода. Для повышения прочности кабели необходимо потянуть в стороны. Соединение имеет диаметр на 40-50% больше, чем у провода с изоляцией. Перед началом сопряжения на один из кабелей можно надеть термоусадочную трубку.
- Параллельной скрутки, предусматривающей соединение жил по спирали. Технология обеспечивает получение плотного стыка с увеличенным пятном контакта. Для изоляции используют усадочную трубку либо ленту из ткани или ПВХ.
- Бандажной скрутки, которая рассчитана на провода с увеличенным сечением сердечника, не позволяющим выполнить соединение вручную. Оголенные жилы располагают параллельно, а затем обматывают тонкой проволокой (медной или алюминиевой в зависимости от материала сопрягаемых элементов).
Однопроволочные
При соединении одножильных кабелей возникают сложности, связанные с повышенной жесткостью сердечника. При попытке изгиба элемента с увеличенным сечением (более 10 мм²) возникает риск поломки жилы. Если для удаления слоя изолятора применяют строительный нож, то лезвие направляют под углом около 30° к поверхности, предотвращая повреждение сердечника. Оголенный участок должен иметь длину не менее 50 мм.
Полученную скрутку проверяют путем подключения номинальной нагрузки. Интенсивный нагрев стыка указывает на недостаточную площадь контакта.
Одножильные провода соединяют по технологиям:
- Параллельной скрутки с удержанием кабелей щипцами с защитными накладками на губках и закручиванием сердечников по спирали плоскогубцами. На полученное соединение надевают усадочную трубку и нагревают зажигалкой или строительным феном.
- Последовательной стыковки с одновременным наматыванием оголенных концов проводов друг на друга. Витки должны ложиться плотно, зазоры ухудшают прочность и снижают качество соединения. Для защиты стыка используют предварительно надетую на один из кабелей усадочную трубку.
- Скрутки с обваркой наконечника угольным электродом. Технологию используют при монтаже проводки в распределительных коробках. Для выполнения работ необходим малогабаритный сварочный аппарат (например, «Компакт 160»). Прогревают только наконечники скрученных жил, проварка всей линии стыка не требуется. Для изоляции используют ленту ПВХ либо усадочную трубку.

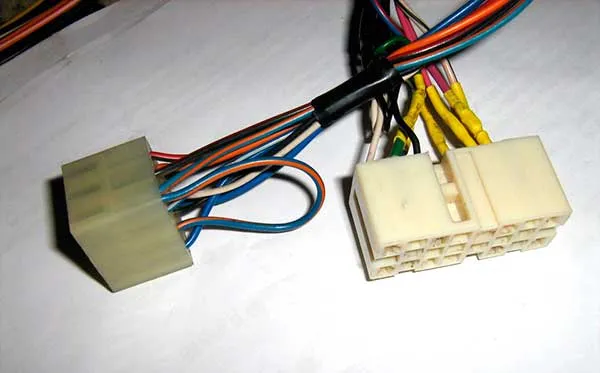

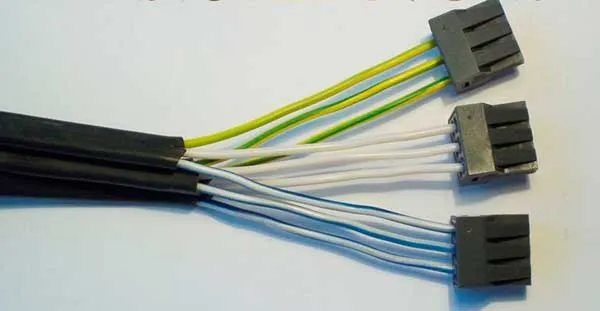

Клеммники и колодки
А вот использование клеммников и колодок – это уже совсем отдельный способ соединения проводов.

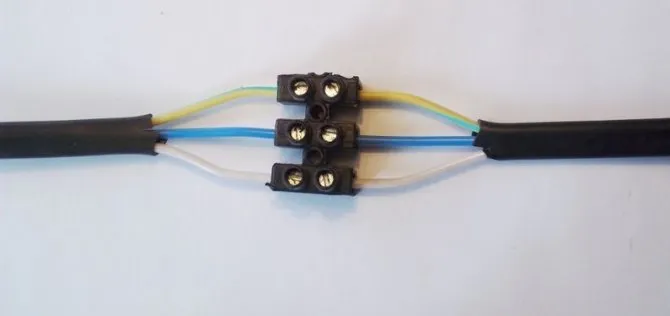

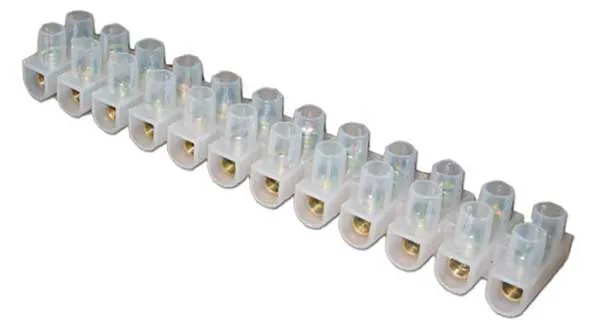

Клеммник и колодка представляют собой небольшую металлическую пластину с контактами на краях.
Эта пластина помещена в изолирующий пластик. Для зажима проводов зачастую используются болтики.
Разница между клеммником и колодкой сводится к тому, что клеммник позволяет соединить только два провода, а колодка рассчитана на несколько соединений.
Если просто, то колодка – это несколько соединенных вместе клеммников, позволяющих обеспечить несколько отдельных соединений.
Для соединения двух проводов достаточно очистить их концы от изоляции, причем много очищать не нужно, достаточно 0,5 см, важно только, чтобы очищенный конец доставал до контакта.
При этом оголенный провод не должен выступать за края клеммника, во избежание случайного его касания.
Далее отверткой болт зажимается, обеспечивая надежный контакт провода с пластиной.
С другой стороны клеммника закрепляется другой конец провода. Металлическая пластина будет играть роль моста между ними.
При использовании клеммника, ими соединяется только два провода, для последующих используется еще один клеммник.
Колодка же позволяет обеспечить несколько соединений, что при большом количестве проводов выльется в более компактные размеры.
Клеммники и колодки хороши тем, что позволяют соединить между собой проводку, сделанную из разных металлов и отличающиеся по сечению.
К тому же они являются разъемными, в любой момент можно отсоединить нужный провод. Они хороши как для одножильных, так и многожильных проводов.
К недостаткам их можно отнести увеличенные габариты соединения, особенно это касается колодок.
Спрятать клеммники и колодки может быть очень сложно. К тому же, обычные клеммники не позволят сделать врезку в проводку, скрутка это позволяет. Но о врезке – чуть ниже.
Способы изоляции
Для защиты стыка используют:
- тканевую или поливинилхлоридную изоляционную ленту;
- термоусадочные трубки;
- предохранительные соединительные колпачки СИЗ с пружинным зажимом.
Базовым вариантом является изоляционная лента, которую плотно наматывают на скрученные жилы. Тканевый материал впитывает влагу, но пригоден для выполнения работ при отрицательной температуре. Лента на основе ПВХ затвердевает при охлаждении и становится хрупкой, но при нормальных условиях легко наматывается на кабели. В распределительных коробках лучше использовать эластичные трубки, которые плотно обволакивают металлические сердечники при нагреве строительным феном или пламенем зажигалки.
Как правильно сделать соединение электропроводки
Соединение проводов требуется повсеместно в помещениях, в машине, приборах и механизмах, везде, где есть провода. Сегодня применяют следующие способы:
- Скрутка;
- Сварка;
- Пайка;
- С помощью специальных колодок, клеммников;
- С помощью самозажимных клеммников;
- С помощью колпачков СИЗ.
Далее в статье речь пойдет о самом простом способе соединить провода – о скрутке, любой домашний мастер сможет применить его на практике, например: когда потребуется монтаж временной проводки.
Чем опасна скрутка проводов
Недостатки методики:
- необходимость тщательной изоляции скрученных жил;
- нагрев соединенных сердечников проводов при подключении мощной нагрузки;

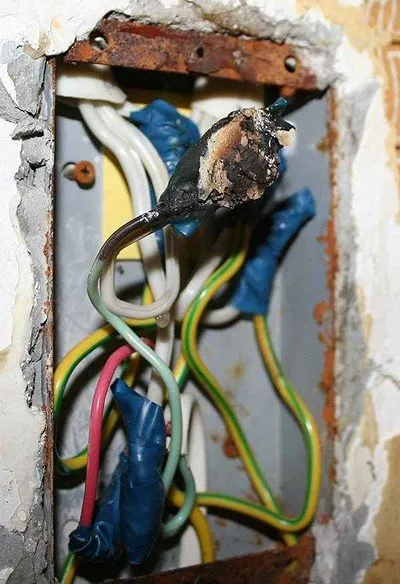

- риск перегрева и воспламенения скрутки;
- при разъединении возможна поломка сердечников кабелей.
Даже правильно выполненная скрутка выдерживает небольшие нагрузки. Линия стыка имеет сопротивление, при прохождении электрического тока жилы нагреваются. При частом включении и отключении питания сердечники разрушаются, обесточивая цепь с подсоединенными потребителями. ГОСТ 10434–82 и ПУЭ предписывают жесткое сопряжение жил с использованием пайки, сварки или зажимов.
Нюансы
Соединение проводников из разных материалов
Самым основным является то, что скрутку ЗАПРЕЩЕНО выполнять с проводниками из разных материалов. ЗАПРЕЩЕНО сплетать провода из меди и алюминия. Обусловлено это тем, что при контакте меди и алюминия возникает гальваническая пара, которая разрушает созданное соединение. Чем выше, проходящий ток через сплетение, тем быстрее произойдет его разрушение. Грозит такой контакт проводов следующими последствиями:
- нагревом, искрением и последующим возгоранием;
- ухудшение качества контакта такой «сплетки»;
- уменьшение площади соприкосновения;
- сильному нагреву проводов в месте сплетения;
- быстрому окислению;
- при временной и мощной нагрузке возникают циклы «нагрев-охлаждение», что чревато сильным
- ухудшением качества соединения.
Появление окисной пленки
Пленка появляется в результате взаимодействия кислородной среды воздуха и проводника. Металлические проводники, используемые при создании соединений, как правило, сделаны из алюминия или меди и достаточно сильно страдают от окисной пленки при отсутствии изоляции соединения. Более дорогие материалы, редко используемые в электрических схемах, такие как золото и платина лишены этого недостатка, но их стоимость крайне высока. Окисная пленка на проводах грозит следующими последствиями:
- ухудшение качества контакта скрутки;
- усиление процесса нагрева при прохождении тока.
Бороться с данным недостатком достаточно просто — необходимо провести качественную изоляцию скрутки.
Возникновение переходного контактного сопротивления
Данное сопротивление появляется в результате плохого контакта проводов между собой, из-за чего в месте перехода тока из одной детали в другую сильно возрастает температура. Переходное контактное сопротивление служит катализатором быстрого разрушения сплетения проводов, особенно при отсутствии изоляции. Для минимизации переходного контактного сопротивления следует делать максимально плотный контакт между двумя проводниками.
( 2 оценки, среднее 4 из 5 )
Как правильно скрутить три провода между собой?
Скручивание проводов между собой — это один из самых распространенных способов их соединения. Для того, чтобы скрутить три провода между собой, нужно выполнить следующие шаги:
- Обнажите концы проводов на несколько сантиметров.
- Согните каждый провод пополам, чтобы получилось петля.
- Положите петли проводов друг на друга, чтобы они находились в одной точке.
- Соедините петли вместе и намотайте на них изолирующую ленту.
Важно помнить, что при скручивании проводов между собой нужно следить за тем, чтобы каждый провод был правильно изолирован и не было обнаженных мест. Кроме того, перед началом работы обязательно отключите электропитание устройства, с которым работаете, чтобы избежать поражения электрическим током.
