Как правильно соединить многожильный провод с одножильным: варианты соединения и различия между мягким и жестким проводами

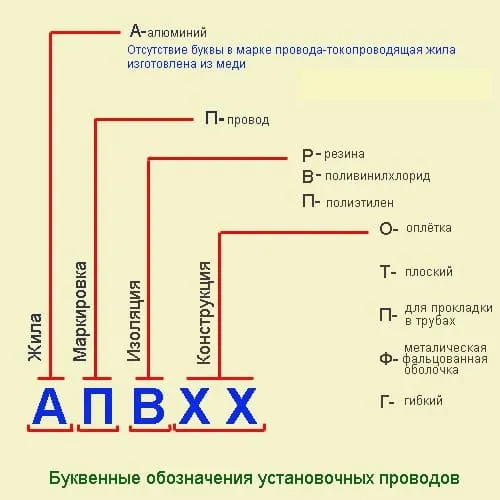

Как соединить одножильный и многожильный медный провод

Обеспечение качественного соединения электропроводки представляет собой одно из важнейших требований для обеспечения безопасности в жилище. Слабый контакт может вызвать короткое замыкание и возгорание, поэтому имеет большое значение знание методов надежного и качественного соединения двух проводников в распределительной коробке. Если подходит, то в новом контексте я хочу рассмотреть «как правильно соединить многожильный провод с одножильным».

  1. Необходимость надежного соединения
  2. Способы соединения
  3. Метод сжимов
  4. Метод прессовки
  5. Метод сварки
  6. Пайка
  7. Соединение гибкого и жесткого проводов

Правила безопасности и подготовки соединяемых проводников

Непосредственная скрутка одножильного и многожильного провода без дальнейшей обработки не отвечает правилам техники безопасности. Такое соединение со временем может привести к образованию короткого замыкания и возгоранию электрической цепи.

Независимо от используемой методики соединения проводов, следует произвести тщательную подготовку контактируемых частей. Она заключается в зачистке требуемого участка изоляционного слоя. После этого рекомендуется обезжирить контактную часть или обработать канифолью. Далее поверхность зачищается наждачной бумагой. По окончании соединения токопроводящих жил следует обеспечить их качественную изоляцию.

Все работы необходимо осуществлять на обесточенной сети с применением средств индивидуальной защиты.

Для обеспечения качественного соединения одножильного и многожильного провода можно использовать любой из представленных способов. При этом понадобится учитывать количество соединяемых жил, а также их сечение.

Необходимость надежного соединения

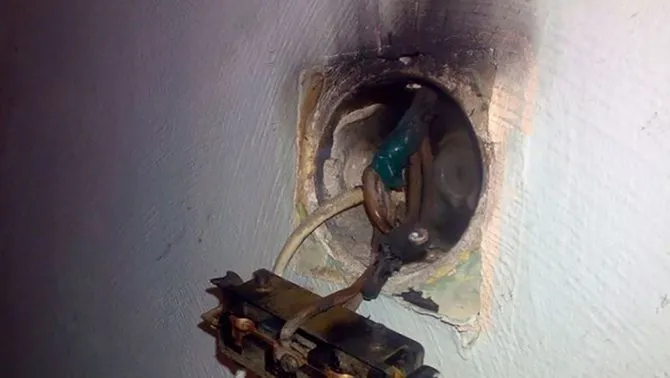

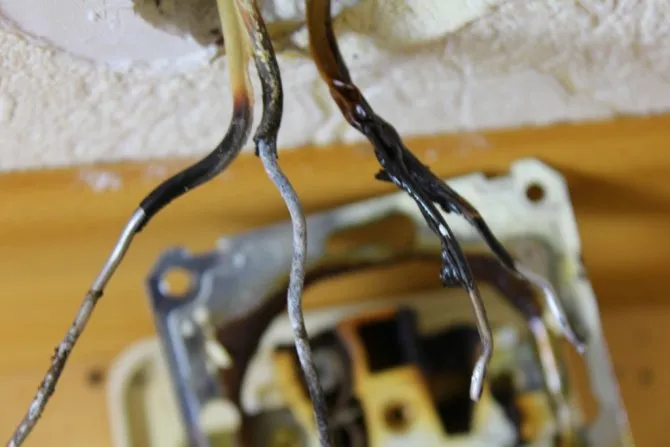

Плохие контакты становятся основной причиной пожаров
В первую очередь нужно разобраться, почему так важно уделить внимание надежности подключения проводников. Даже ПУЭ дают рекомендации по выбору способа соединения и строго запрещают скручивание проводов.

Последствия неправильно подключенных проводников:

  • Пожар. Некачественный контакт имеет большое переходное сопротивление. Это приводит к нагреву, который в дальнейшем может привести к возгоранию.
  • Повреждение проводки. Из-за высокого сопротивления проводник быстрее нагревается. В результате может оплавиться изоляция и разрушиться сам контакт. Нарушение изоляционного слоя может привести к удару электрическим током.
  • Короткое замыкание. Также зависит от величины переходного сопротивления.

Большое переходное сопротивление приводит к негативным последствиям. Поэтому его важно уменьшить, для чего используются разрешенные способы соединения многожильных проводников.

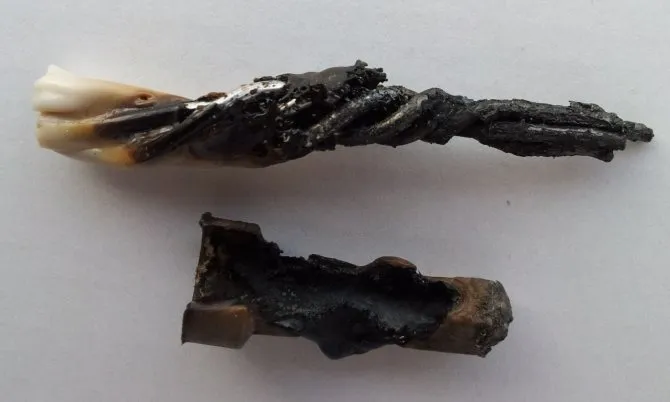

Опасность некачественного соединения проводов

От качества соединения одножильного и многожильного проводника зависит безопасность эксплуатации электрической цепи. При использовании неправильной методики могут проявиться следующие проблемы:

  1. Разрушение изоляционного покрытия проводников.
  2. Короткое замыкание.
  3. Воспламенение токопроводящих жил.

Способы соединения

Различные виды соединения проводов
Из разрешенных методов ПУЭ разрешает создавать контакт следующими способами:

  • зажимы;
  • клеммы;
  • опрессовка;
  • пайка, сварка.

Соединение скруткой запрещено. Это связано с тем, что контакт будет подвергаться температурному воздействию. При росте температуры материал расширяется, при охлаждении наоборот сужается. Так как контакт ничем не закреплен, он быстро выйдет из строя и разрушится. Скручивание может использоваться только вместе с другим способом соединения – например, сваркой или пайкой.

Метод сжимов

Этот способ включает в себя винтовые и болтовые соединения, а также контакт с помощью зажимов Wago. Такие механизмы позволяют соединить одножильный и многожильный медный провод. На данный момент такой способ является самым распространенным и удобным. К преимуществам можно отнести невысокую стоимость, надежность, простоту процесса и отсутствие необходимости покупки дополнительного оборудования.

Лучше соединять таким способом провода с сечением до 25 кв.мм. Проводники с большим сечением требуют другого соединения или нужно будет учитывать нюансы при контакте методом сжимов.

Винтовое соединение используется для кабелей небольшого сечения. Его суть заключается в установке двух проводников в латунную трубку и зажимании каждого отрезка своим винтом. При соединении одножильного и многожильного кабелей есть риск повреждения тонкой проволоки. По этой причине рекомендуется защищать их с помощью специального наконечника. Существуют специальные клеммы с зажимной площадкой, для которых применение наконечников не требуется. Они обеспечивают качественный зажим без повреждения проволоки по всему сечению трубки из латуни.

Клеммы Wago являются разновидностью метода сжимов. Они надежны, но специалисты ведут споры о долговечности таких изделий. Преимущества – скорость работы, качество контакта, простота.

Метод прессовки

Опрессовка проводов осуществляется с использованием специального инструмента – клещей. Он бывает ручной и гидравлический. Для проводников с небольшим сечением подходят ручные клещи.

Также потребуются специальные гильзы из меди, алюминия или латуни. Подбираются под соответствующий материал жил кабеля. Если нужно соединить несколько многожильных проводов перед клеммником, применяются наконечники.

Прессовка применяется для любых видов кабелей – многожильных, одножильных, их комбинации. Важно лишь правильно подобрать тип гильзы и нажимное усилие.

Метод сварки

При сварке проводов используется оловянный припой
Сварка проводов – самый надежный и долговечный способ соединения. Его недостаток заключается лишь в сложности реализации своими руками, так как для работы потребуется профессиональный сварочный аппарат. Также предъявляются требования к опыту мастера – в случае отсутствия необходимых навыков следует выбрать другой способ соединения или доверить работу профессионалу.

С помощью сварочного аппарата расплавляются концы жил. Когда они застывают, образуется единое целое между двумя отрезками и обеспечивается качественный контакт. С помощью такого метода можно соединять неограниченное число проводников в одной точке. Но нужно понимать, что при контакте одножильного и многожильного кабеля будут возникать сложности. Мастер должен будет выполнить несколько дополнительных шагов перед сваркой. Подключение четырехжильного провода к одножильному:

  • Расплавление оконцевания многожильного провода.
  • Соединение расплавленного проводника с одножильным отрезком.

При нарушении техники сварки может произойти перегорание отдельных жил и контакт будет обеспечен не для всех проволок.

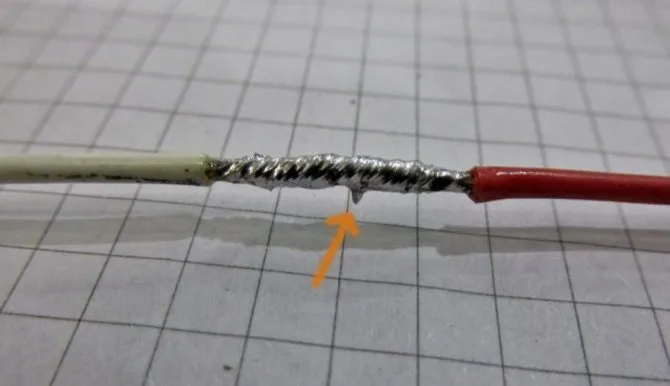

Пайка

Для пайки двух отрезков кабеля также потребуются дополнительные инструменты – паяльник, канифоль, припой, паяный жир. Мастер должен уметь паять, иначе надежный контакт обеспечить не получится.

Возможные варианты соединения токопроводящих жил

Существуют различные варианты формирования качественного соединения проводов. Их выполнение осуществляется согласно ПУЭ. При этом необходимо иметь в виду, что указанные правила не допускают использование скрутки для образования контактной части между проводами. Скрутить провода можно только для обеспечения временной работоспособности электрической цепи.

Далее представлены допустимые способы соединения токопроводящих жил.

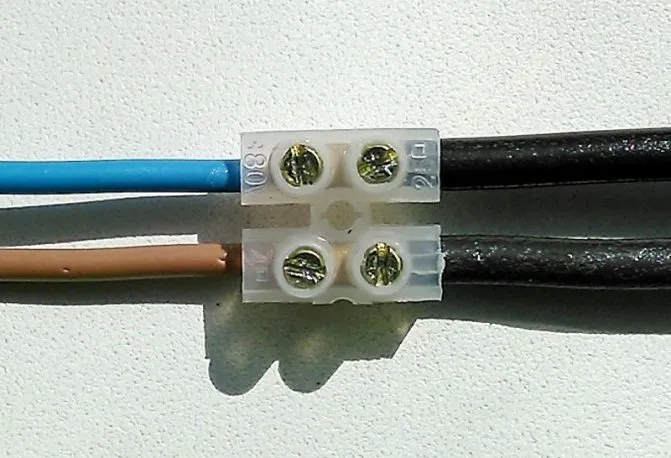

Клеммные колодки

Клеммные колодки представляют собой контактную часть, которая покрыта диэлектрическим материалом. Соединение выполняется за счет сжима проводников. Для этого может использоваться винтовой, резьбовой зажим. Также выпускаются изделия с дополнительной прижимной пластиной.

Обратите внимание! Клеммы способствуют получению качественного контакта с легким процессом монтажа. При этом отмечается достаточно низкая стоимость изделий. Как правило, клеммные колодки применяются для соединения токопроводящих жил с сечением не более двадцати пяти квадратных миллиметров.

  1. Формирование контакта между одножильными медными проводниками осуществляется при помощи винтовой фиксации. Она предполагает заведение отдельных концов в латунную часть клеммы, с последующим затягиванием винтов. Данная методика противопоказана для образования электрической цепи из алюминиевых кабелей. Это обусловлено сильным повреждением рабочей поверхности проводника в процессе сжатия винтом.
  2. Применение винтового клеммного устройства для создания контакта между многожильными проводами, также не рекомендуется. В процессе закручивания винта могут повредиться отдельные токопроводящие жилы кабеля.
  3. Для соединения между собой многожильных и одножильных проводников лучше всего воспользоваться колодками с винтом и специальным наконечником. Он представляет собой пластину с ровной поверхностью, которая обеспечивает плотную фиксацию токопроводящих жил без нанесения механического повреждения.

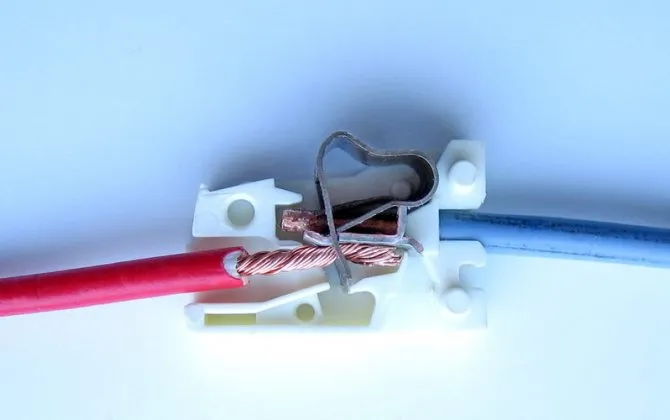

Пружинные клеммы

Конструктивно изделие практически аналогично клеммным колодкам с винтовым и резьбовым зажимом. Также имеется контактная часть и защитный корпус из диэлектрика. Крепеж токопроводящих жил осуществляется посредством пружин, между которыми расположена токопроводящая пластина. Для сжатия пружин предусмотрен специальный пластиковый рычаг.

Пружинная фиксация в клеммных колодках является универсальным способом соединения различных видов проводов. При этом многие специалисты сомневаются в надежности и долговечности такого контакта.

СИЗ колпачки

СИЗ колпачки получили широкое применение для формирования контакта между проводами в распределительных коробках. Допускается выполнять соединения только из идентичного материала токопроводящих жил. Для этого осуществляется накручивание колпачка по часовой стрелке на подготовленный пучок проводников. В нем расположена фиксирующая пружина, которая сработает при требуемом уровне затяжки.

Рассматриваемые изделия выпускаются различных оттенков и размеров. Обладают отличным качеством соединения, а также низкой стоимостью.

Специальные гильзы

Для выполнения соединения жил кабеля посредством прессования понадобится использовать гильзы и специализированные клещи. Гильзы изготавливаются из меди и алюминия под конкретный вид материала провода. Также выпускаются универсальные гильзы из латуни. С их помощью можно сформировать контакт между алюминиевыми и медными токопроводящими жилами. Клещи необходимы для качественной прессовки гильзы. Они бывают двух видов:

  • ручные;
  • гидравлические.

Гильзы могут иметь форму наконечника, чтобы сгруппировать кабельные линии перед клеммной коробкой. Главным критерием при выборе гильзы является сечение. Они позволяют выполнить любую комбинацию соединения — трехжильный с двухжильным или одножильным кабелем.

Пайка и сварка

Формирование контакта между проводниками пайкой или сваркой способствует получению надежного соединения. Но данный метод требует применения специального оборудования, а также навыков работы с ним.

Для осуществления пайки понадобится паяльник, канифоль и припой. Предварительно выполняется подготовка соединяемых поверхностей. Здесь могут возникнуть проблемы с многожильными кабельными линиями, так понадобится обработать каждую отдельную жилу. В дальнейшем процесс образования практически идентичен. Первоначально выполняется соединение проводников скруткой, после чего наносится припой.

При задействовании сварки также потребуется провести подготовительные работы. При этом суть метода заключается в расплавлении концов соединяемых проводников. После их застывания получается качественное соединение. Указанным способом можно сформировать контакт между неограниченным числом токопроводящих жил.

Обратите внимание! По окончании работ по соединению токопроводящих жил методом сварки или пайки понадобится нанести защитный слой изоляции. В ее качестве можно использовать изоленту или термоусадочные трубки.

Соединение гибкого и жесткого проводов

Соединение гибкого и жесткого проводов
Обычно соединяются проводники одинакового типа. Но иногда требуется соединение гибкого и жесткого провода, которое выполняется с соблюдением некоторых нюансов.

Сначала следует обрезать кабель таким образом, чтобы его конец был коническим. Жесткий провод нужно расплавить и сделать на его конце петлю. Тонкая проволока пропускается через сделанную петлю и оборачивается вокруг жесткого кабеля. Полученное соединение нужно обработать припоем и надежно заизолировать. Подобный способ подходит для алюминиевых проводников.

Источник

Долго мучился пока сосед не показал как соединить между собой одножильный и многожильный провода

Хоть я и не электрик, но если в доме нужно подсоединить новую розетку или светильник, то это я делаю сам. И вот как-то раз мне понадобилось подключить розетку в коридоре. Для этого я, как обычно, купил жесткий (одножильный) кабель сечением 2,5 мм.

И, чтобы сделать все быстро, взял еще пару Ваговских клемм на пять разъемов.

Думал что справлюсь с этой задачей быстро, но открыв распределительную коробку и сняв изоляцию с проводов, обнаружил сомнительную скрутку, которую никак не ожидал увидеть.

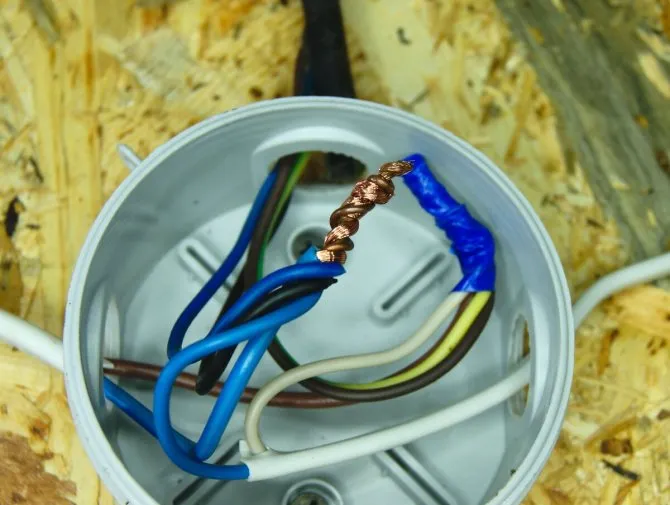

Ненадежная скрутка одножильных и многожильных проводов

В ней были соединены мягкие (многожильные) провода с одножильным. Видимо это накрутили ещё прежние владельцы (мы с семьёй живём в этом доме не так давно) и я даже не догадывался, что где-то в проводке могут присутствовать многожильные провода.

Как вы понимаете, для соединения таких проводов, клеммы которые я купил никак не подходят. В этом случае для соединения многожильных и одножильных проводов различного сечения используют зажимные клеммы

(с рычажками)
или делают опрессовку
, для чего необходим специальный инструмент.

Что же делать? Честно говоря я понятия не имел, как надежно соединить между собой многожильные и одножильные провода без каких-либо клемм

. Ехать в магазин за другими клеммами очень далеко (ближайший магазин в 20 км), поэтому нужно было придумать какое-нибудь временное решение.

Попробовал сделать обычную скрутку, но получилось просто ужасно и не надежно. Оставлять все в таком виде было просто опасно.

Провозившись не меньше часа, я так ничего и не придумал, поэтому решил зайти к своему соседу за советом

. Он был опытным электриком и не раз меня выручал в трудную минуту.

Рассказав ему о своей проблеме, сосед ухмыльнулся и сказал: «Чего же ты мучаешься, вот держи». Он протянул мне руку, в которой лежали болты с гайками и шайбами.

Соединители для проводов и кабелей

Соединители – это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы.

Винтовые зажимы

Используются для соединения проводов разного материала и различного диаметра. Исключение – многожильные электропровода, которые обжимаются специальными наконечниками. Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать.

Винтовые клеммы

соединение проводов

Позволяют соединить между собой алюминиевые и медные проводники. Отличаются простотой соединения.

Зажим силовой

В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки.

Клипсы

Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение. Плюс – можно внести коррективы.

Пружинные зажимы

соединение проводов

В качестве пружинных зажимов используются колпачки СИЗ. Благодаря ним можно быстро выполнить контакт двух проводов схожих диаметров. Важно правильно подобрать зажим, иначе контакт будет ненадежным.

Пружинные клеммы

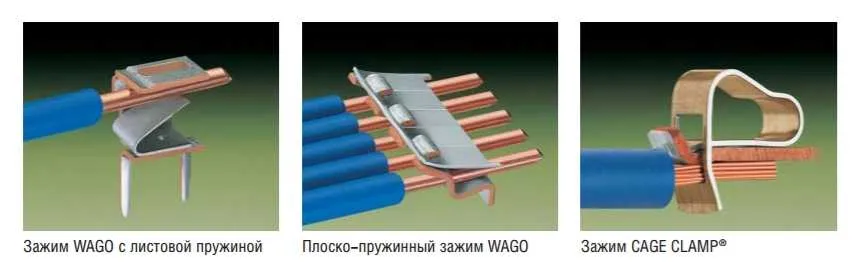

Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт. При этом со временем пружина может ослабнуть или перегреться.

Соединительные зажимы

Бывают двух видов – электрические и электротехнические. Разница лишь в токовой нагрузке. Соединение происходит внутри прибора.

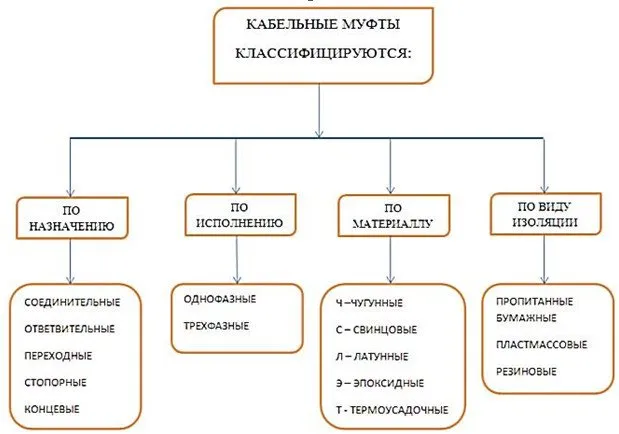

Муфты

соединение проводов

Выполняется в виде металлической трубки. Используются для проводников с сечением 0,25-16 мм. Фиксируется провод путем силового обжима. Не используются для одножильных проводов.

В каких случаях необходимо соединение многожильного провода с одножильным кабелем

В соответствии с действующими на сегодняшний день ПУЭ п.2.1.21 отдельно оговаривается несколько допустимых способов проводного подсоединения, представленных винтовыми или болтовыми сжимами, а также опрессовкой, соединением посредством сварки или пайки.

Основная область применения:

  • воздушные линии передачи электричества;
  • соединения в высокомощных электрических сетях;
  • стационарное подключение;
  • временные соединения;
  • прокладка на открытом воздухе;
  • сборка групп соединений в электрических щитах разного назначения;
  • стандартные бытовые условия.

Правильно выполненное соединение многожильного провода с одножильным кабелем помогает обеспечивать должные показатели надёжности и долговечности. При соблюдении требований по подключению удаётся получить максимально качественное соединение, которое может быть использовано практически в любых сферах современной электрификации.

Почему контактные соединения должны быть выполнены правильно

Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.

  • Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения. Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание.
  • Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев.

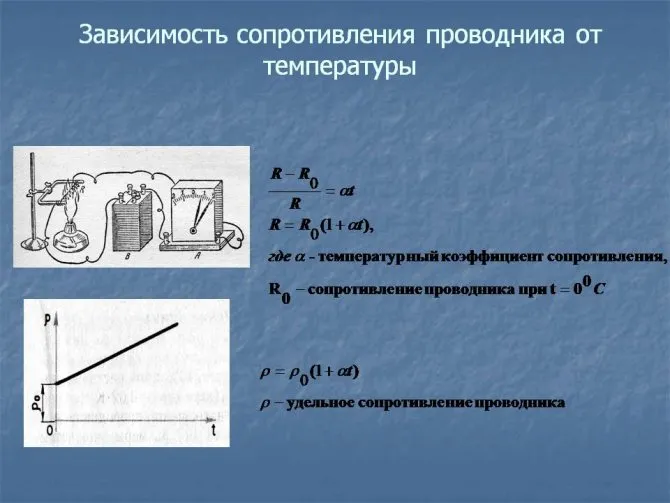

  • Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
  • В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
  • Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.

  • Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.

Обратите внимание! Наверняка каждый из вас сможет привести десятки и сотни примеров, когда скрутка простояла десятилетия, и даже сейчас выглядит лучше винтовых или болтовых соединений. Но, как говорится, исключения из правила лишь подтверждают само правило. Согласно статистике, соединения типа скрутки повреждаются значительно чаще, чем другие виды соединений.

Как соединить многожильный провод с одножильным

Основной монтажной задачей при выполнении подключений многожильного провода к кабелю с одной жилой является получение максимально надёжного и долговечного контакта на участках соединения с минимизацией риска перегрева в точке электрической цепи. Несмотря на то что подсоединение проводов предполагает использование нескольких методов, для определения оптимального способа нужно оценить все их преимущества и недостатки.

Метод с клеммными колодками

Современные устройства на основе высокопрочного пластика с установленной латунной втулкой и легко закручивающимися двухсторонними винтами — оптимальный вариант при осуществлении самостоятельного подсоединения.

Соединение многожильного провода с одножильным Метод соединение включает всего несколько этапов

  1. Зачистку жил на концах проводов.
  2. Размещение пары зачищенных концов внутрь колодки.
  3. Затяжка винтов комплектации при небольшом физическом усилии.

Достоинства этого способа заключаются в невысокой стоимости, надёжности соединения и возможности использования проводов, изготовленных из различных материалов.

Метод с пружинными клеммами

Современные клеммные устройства отличаются наличием специального удобного механизма, позволяющего аккуратно фиксировать провода без повреждений.

Соединение многожильного провода с одножильным В отличие от обычных клеммы, пружинные снабжены специальным фиксирующим механизмом

Технология выполнения предполагает:

  1. Зачистку жил на концах проводов.
  2. Подъём рычажка или нажим пружины клеммы.
  3. Размещение зачищенных от изоляции концов в отверстия соединительной коробки.
  4. Отпуск пружины или опускание рычажка клеммы.

Одноразовые и многоразовые устройства сегодня выпускаются в самой разной ценовой категории, что позволяет выбрать оптимальную модель в зависимости от условий эксплуатации. К преимуществам этого варианта также относится возможность соединения многожильных тонких проводов, компактные размеры и наличие удобного встроенного индикатора контроля работы электрической сети.

С помощью клемм также можно соединять и алюминиевые провода. Более подробно об этом в нашем материале: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-soedinit-alyuminievyie-provoda.html.

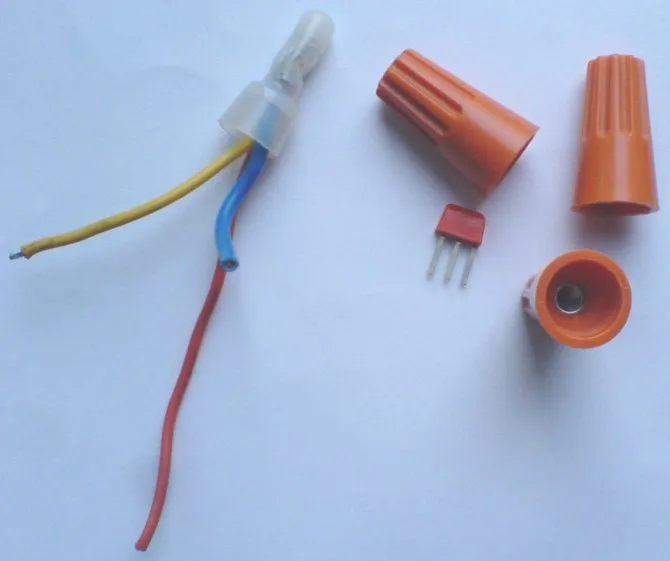

Способ с СИЗ-колпачками

Применение соединительных изолирующих зажимов или колпачков с внутренней пружиной, удерживающей жилы, актуально для использования внутри распределительных коробок самого разного типа.

Соединение многожильного провода с одножильным Такой метод удобен при монтаже проводов в распределительной коробке

  • Предварительная зачистка жил;
  • Складывание и выравнивание жил по изоляционному обрезу.
  • Выравнивание длины проводов по глубине отверстия в корпусе.
  • Накручивание колпачков на зачищенные жилы по направлению часовой стрелки, до момента срабатывания встроенной пружины.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

  • надежность;
  • механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

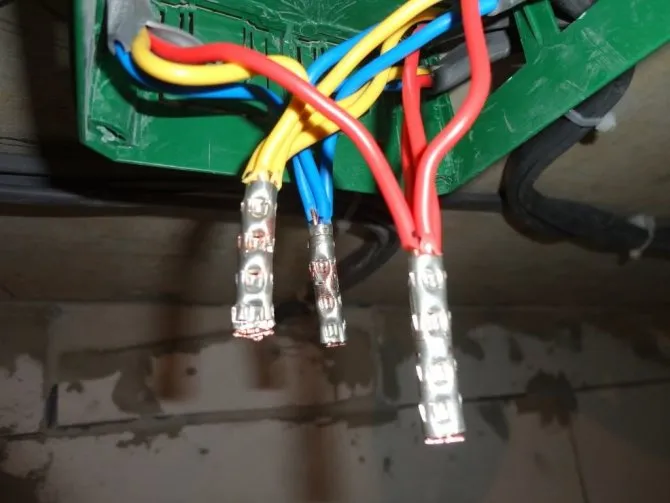

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

  • зачистка изоляции;
  • зачистка проводов до чистого металла;
  • провода нужно скрутить и вставить в гильзу;
  • проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

  • зачистка изоляции;
  • зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
  • на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
  • конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

соединение проводов

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

  • зачистка изоляции на 5-7 мм;
  • удаление оксидной пленки;
  • установка проводников в гнезда друг напротив друга;
  • фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

Как соединить многожильный провод с одножильным?


Соединение многожильного провода с одножильным проводом можно осуществить несколькими способами, в зависимости от того, какой тип подключения требуется.

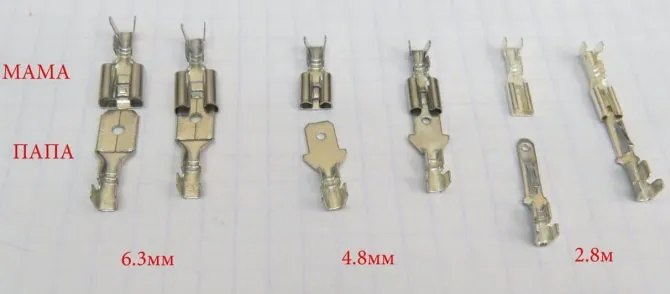

  1. Соединение посредством наконечников: В этом случае на концы многожильного провода необходимо установить соответствующие наконечники, которые можно легко вставить в клеммники терминала одножильного провода.

  2. Соединение посредством зажимов: Существуют специальные зажимы для соединения многожильного провода с одножильным проводом. Эти зажимы обеспечивают надежное и безопасное соединение проводов.

  3. Соединение посредством пайки: Если требуется более надежное и долговечное соединение, можно использовать пайку. Для этого необходимо очистить концы проводов, нанести на них флюс, соединить их и нагреть паяльником до температуры плавления припоя.

В любом случае, перед соединением проводов необходимо убедиться, что они отключены от источника питания, и провести проверку соединения после его установки.

Видео. Как соединить провода. Надежная скрутка? How to connect the wires. Reliable twist?
