Как разметить крепление радиатора отопления: правила и советы

Несколько дней назад ко мне обратился мой давний клиент, назовем его Андрей, которому недавно я помогал с заменой батарей. Он задал мне необычный вопрос. Суть его вопроса заключалась в следующем: он и его товарищ решили сами заменить старые батареи. Особенно это актуально при рассмотрении, как разметить крепление радиатора.

Честно сказать, такого я никак не ожидал. Не ожидал, что когда-нибудь, это кому-то потребуется и придется объяснять по телефону как сделать разметку. Я никогда не задумывался, что это так сложно. Конечно, для меня все выглядит просто: снял старую батарею, разметил, просверлил отверстия, вбил в них кронштейны и подвесил радиатор. Но все просто только для меня, человека, практически каждый день меняющего батареи, как, например, для каждого из нас по утрам умываться

Вечером Андрей прислал письмо с благодарностью и фотографиями проделанной работы. Получилось отлично, не хуже чем у меня.

Этот жизненный эпизод крепко засел в моей памяти. Наверное, Андрей не единственный человек который столкнулся с такой проблемой. Поэтому, я решил более подробно рассказать, как размечаю и устанавливаю кронштейны для алюминиевых или биметалических радиаторов.

Как подготовиться к замене радиатора, что нужно для замены и какой нужен инструмент я писал здесь. Повторяться не стану, а сразу перейду к делу. Демонтировав старую батарею, увидим такую картину :

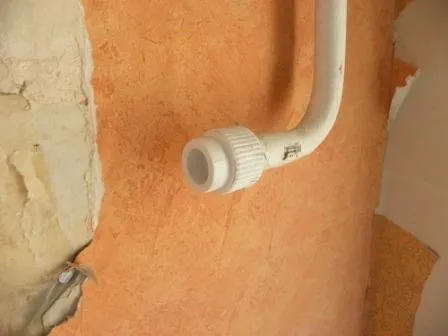

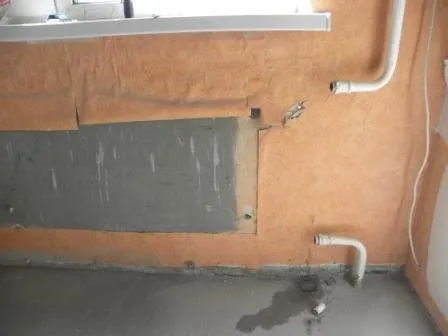

На горизонтальной трубе откручиваем муфты, если муфт нет нарезаем резьбу и устанавливаем переходные соединения. В данном случае замена производится на полипропиленовые трубы. В качестве уплотнительного материала для резьбы использую лён и пасту «Унипак».

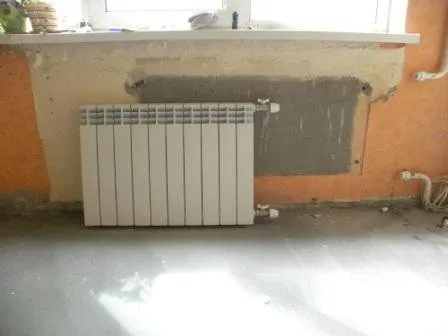

Теперь подставляем радиатор к окну. Кому-то нравится, когда радиатор висит по центру окна, кто-то сдвигает ближе к краю. Как именно ставить — выбор за вами.

Лично мне нравится, когда радиатор висит по центру.

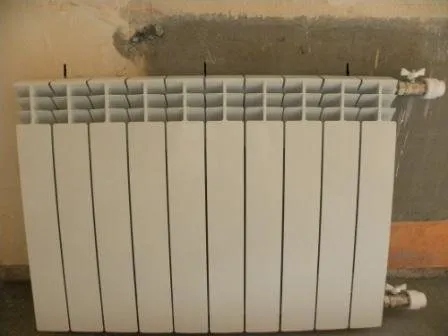

Далее, на стене между секциями делаем отметки для установки кронштейнов. Всего их три: центр и между двумя крайними секциями.

Кстати, часто задают вопрос: сколько кронштейнов необходимо для радиатора? Практика показала, что для алюминиевого радиатора до 12 секций- достаточно трех точек креплений: два сверху и один снизу. А если секций больше двенадцати, то точек креплений понадобится четыре. И еще, биметалические радиаторы тяжелее, поэтому такие радиаторы до 10 секций устанавливают на три кронштейна. Ну, а если более 10 секций, то на четыре.

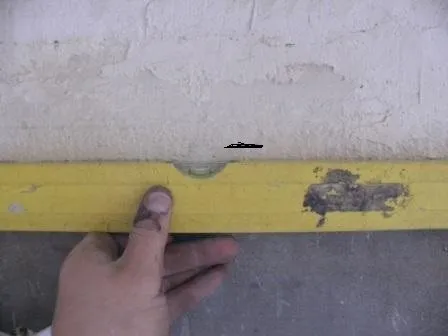

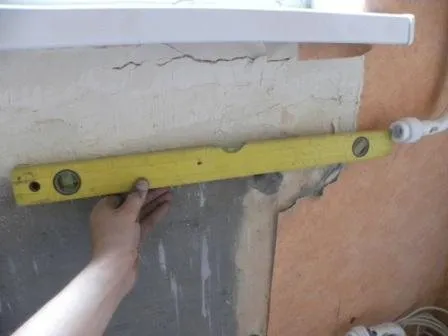

Убираем радиатор в сторону, он нам пока не понадобится. Берем строительный уровень, подставляем его к центру горизонтальной трубы, на которую ранее установили переходную муфту, и на стене делаем отметку. Высчитывать центр с линейкой не нужно, достаточно определить на глаз.

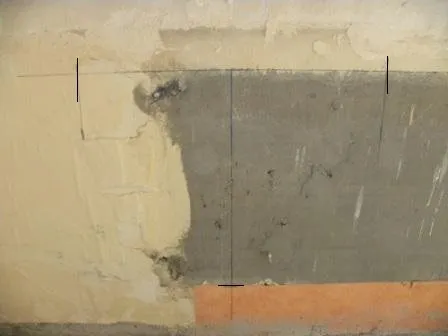

Примерно на один сантиметр, ниже нашей метки проводим горизонтальную черту. На этой черте будут устанавливаться кронштейны. Почему ниже? Для того, чтобы центры осей радиатора и трубы совпадали.

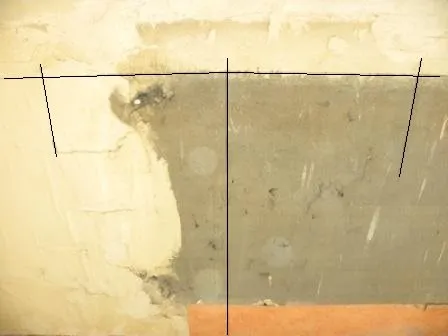

Теперь до этой черты проводим вертикальные линии. Получится так:

Остается отметить расположение нижнего центрального кронштейна. От верхней черты отмечаем 50 см и делаем метку.

Сверлим отверстия, вставляем дюбеля и закручиваем в них кронштейны. Конечно, кронштейны можно и просто забить молотком, ведь как гласит народная мудрость: «Забитый саморез держит лучше, чем закрученный гвоздь»

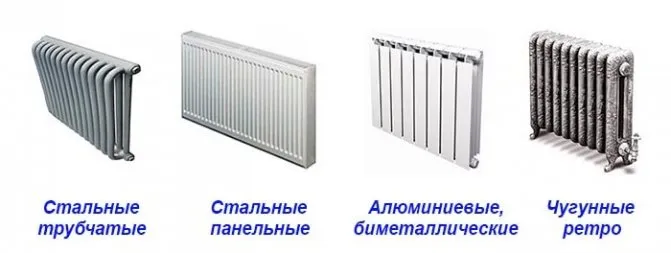

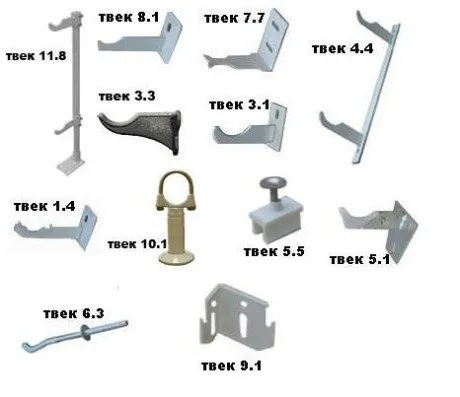

Виды крепления батарей

Конструкции для фиксации отопительных секций принято разделять на два типа. Каждый из них выполняет свою функцию и используется в индивидуальных условиях.

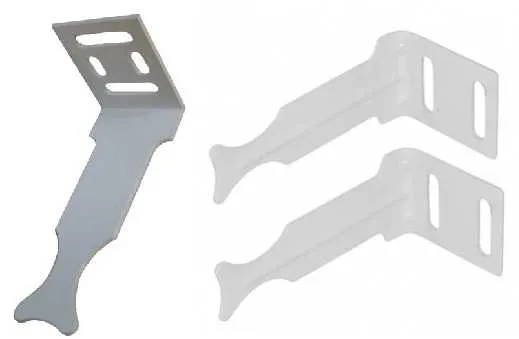

Настенные крепления для радиаторов отопления считаются достаточно надежными, при условии нормальной крепости перегородки. В список подобных фиксаторов входят:

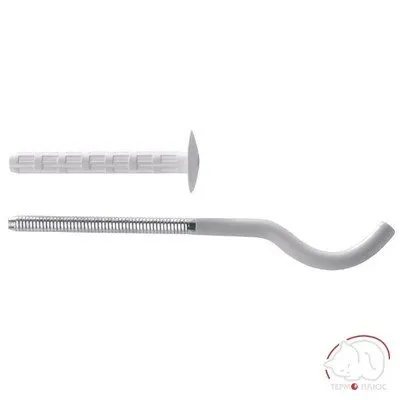

• Анкерные кронштейны. Бывают длинными и короткими в зависимости от того, какого размера и массы требуется установить обогреватель.

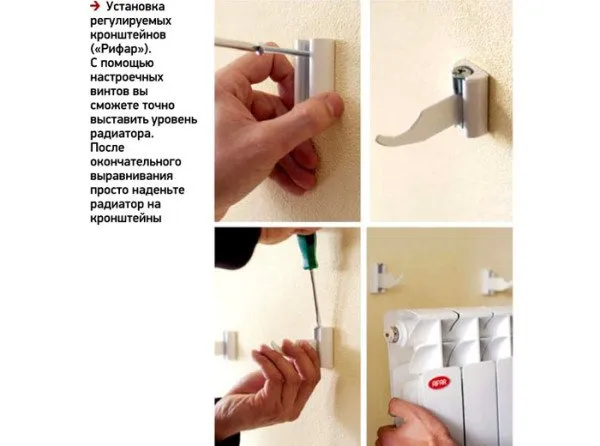

• Специальные элементы с возможностью регулировать высоту навешивания батареи. В конструкции предусматривается специальная пластина и подвижный механизм.
• Держатели с “антишумом”. Стандартная по внешнему виду конструкция имеет прорезиненные детали. С помощью них поглощается шум и вибрация, исходящая от радиаторов и стен.
• Угловые крепежи. Это небольшие металлические конструкции, предназначенные для крепления малогабаритных батарей с низким показателем массы.

Напольные кронштейны для радиаторов отопления используются в индивидуальных случаях. Например, если отсутствует возможность зафиксировать батарею на стене из-за конструкционных особенностей помещения. Среди таких деталей выделяют:

• Подставки с подошвой. Они предназначены для тяжелых радиаторов, прикручиваются непосредственно к полу длинными дюбелями.
• Дополнительные напольные крепления, которые применяются на случай, если настенных фиксаторов для удерживания батареи недостаточно.
• Стойки с регулятором и без. Их конструкцией предусмотрены крюки, которые фиксируются не только к полу, но и к стене.
• Детали в виде обыкновенной подставки с широкой подошвой. Они не фиксируются на полу. Используются для небольших обогревателей.
• Держатели на треноге. Удобный напольный кронштейн, отличающийся устойчивостью. Такой часто применяют, если радиатор нужно установить в дали от перегородки.

Напольные конструкции используются также, если в помещении имеются панорамные окна либо стены изготовлены из гипсокартона. Такие элементы не способны выдержать радиаторы.

Комплектующие для монтажа

Установка радиатора из алюминия предусматривает наличие всех необходимых элементов процесса.

Трубы

Грамотный выбор такого составляющего элемента с учётом всех нюансов обеспечит продолжительную и надёжную эксплуатацию алюминиевых источников обогрева помещения. Моменты, на которые стоит обратить внимание:

• Применение труб из меди для алюминиевых радиаторов запрещено. Такое соединение может привести к накоплению газа и последующему разрыву батареи.
• Для подвода теплоносителя в условиях индивидуальной отопительной системы используются трубы из полипропилена и металлопластика, а при центральном отоплении — из металла.

Фото 1. Медная труба с фитингами, такой тип нежелательно соединять с алюминиевыми батареями во избежание взрыва газа из-за его скопления.

• Недопустимо соприкосновение алюминиевого сплава со сталью либо чугуном, не обработанными от коррозии.

Независимо от разновидности использованных труб при установке радиаторов из алюминия обязательно применение клапанов автоматического типа для удаления излишних воздушных масс.

Аксессуары

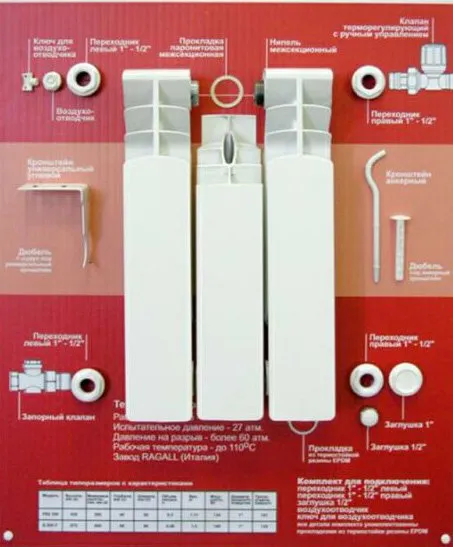

Дополнительно с алюминиевыми приборами отопления поставляются:

• заглушки для секций, расположенных по краям;
• кронштейны для фиксации радиатора. Крепления бывают напольными и стеновыми;
• прокладки уплотнения, позволяющие исключить вероятность течи;
• воздухоспускные клапаны.

Фото 2. Настенные кронштейны для алюминиевых радиаторов Kermi 500 mm, нужны для надежного закрепления.

А также к алюминиевым радиаторам прилагается запорная арматура. Её установка на входе и выходе из батареи позволит управлять температурным режимом в помещении и обособить работу прибора отопления при возникающей необходимости его замены.

Разметка места монтажа

Прежде чем приобрести крепление для батарей отопления, необходимо определиться со способом, который будет использован для фиксации. После этого приступают к разметке, учитывая требования из СНиП.

• При установке настенного радиатора стоит учитывать, что его центр должен располагаться по центру подоконника. Допустимая погрешность — не более 20 мм.
• Рекомендуется приобретать радиаторы, размеры которых будут соответствовать 75% длины подоконника.

При монтаже напольной радиаторной батареи делается разметка на чистовом или черновом покрытии. Чтобы разместить батарею в шесть секций, потребуется два кронштейна. Чем больше число секций, тем больше крепежей.

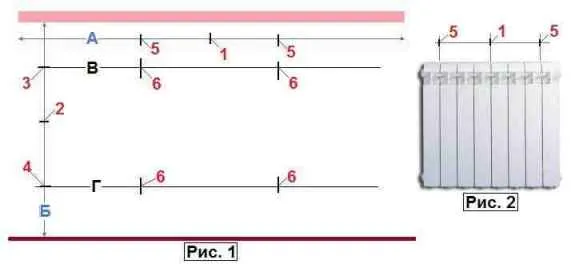

После рассмотрения всех нормативов по размещению приступают к вычерчиванию вспомогательных линий.

1. Выбрав середину окна, проводят вертикальную линию от подоконника до пола.
2. При наличии нижней разводки, выполняют горизонтальную линию, по ней будет проходить верхний край батареи.
3. Если присутствует дополнительная боковая разводка, делают еще одну горизонтальную черту, которая станет границей нижней части радиатора.

Ориентируясь на эти линии, устанавливаются кронштейны. Расстояние между нижним и верхним должно быть не менее 300 мм. Промежуток от стены до посадочного места составляет 80 мм. В результате навешенная батарея на держателе должна занимать не более чем 130 мм отступа от края подоконника.

Любая настенная радиаторная батарея может устанавливаться на напольные держатели. При этом высота от пола до середины отопительного оборудования должна составлять 140-190 мм.

Простые вычисления по площади

Вычислить величину батарей отопления для определенного помещения можно, ориентируясь на его площадь. Это самый простой способ – использовать сантехнические нормы, которые предписывают, что тепловой мощности 100 Вт в час нужно для обогрева 1 кв.м. Надо помнить, что этот метод используется для помещений, у которых потолки стандартной высоты (2,5-2,7 метра), а результат получается несколько завышенным. К тому же он не учитывает таких особенностей, как:

• число окон и тип стеклопакетов на них;
• количество в комнате наружных стен;
• толщина стен здания и из какого материала они состоят;
• тип и толщина использованного утеплителя;
• диапазон температур в данной климатической зоне.

Тепло, которое для обогрева комнаты должны давать радиаторы: площадь следует умножить на тепловую мощность (100 Вт). К примеру, для комнаты в 18 кв.м требуется такая мощность батареи отопления:

18 кв.м х 100 Вт = 1800 Вт

То есть, в час для обогрева 18-ти квадратных метров необходимо 1,8 кВт мощности. Этот результат надо поделить на количество тепла, которое в час выделяет секция отопительного радиатора. Если данные в его паспорте указывают, что это составляет 170 Вт, то следующий этап вычислений выглядит так:

1800 Вт / 170 Вт = 10,59

Это число надо округлить до целого (обычно округляется в большую сторону) – получится 11. То есть, чтобы в комнате температура в отопительный сезон была оптимальной, необходимо установить радиатор отопления с 11-ю секциями.

Такой метод подходит только для вычисления величины батареи в помещениях с центральным отоплением, где температура теплоносителя не выше 70 градусов Цельсия.

Есть и более простой способ, который можно применять для обычных условий квартир панельных домов. В этом приблизительном расчете учитывается, что для обогрева 1,8 кв.м площади нужна одна секция. Другими словами, площадь помещения надо разделить на 1,8. Например, при площади 25 кв.м необходимо 14 частей:

25 кв.м / 1,8 кв.м = 13,89

Но такой метод расчета неприемлем для радиатора пониженной или повышенной мощности (когда средняя отдача одной секции варьируется в пределах от 120 до 200 Вт).

Как повесить радиатор на кронштейн

Способы крепления радиаторов различаются в зависимости от типа выбранной батареи. Для каждого варианта существует своя пошаговая инструкция.

Зачастую чугунные радиаторы устанавливаются под окном. Это дает возможность добиться правильной циркуляции воздуха по всему помещению.

1. В первую очередь определяются с точками, где должны быть установлены крепления. Кронштейн для чугунного радиатора должен находиться именно в том месте, где между собой соединяются секции чугунного радиатора.
2. Фиксируют кронштейн для чугунных батарей на 2-3 мм выше центра сечения входной трубы отопления в батарею. Таким же образом устанавливают все крепежи.
3. Нижние держатели устанавливаются по такой же технологии.
4. Чтобы кронштейны имели герметичное сцепление со стеной, необходимо предварительно высверлить отверстие нужной длины с диаметром на 1-1,5 мм меньше диаметра резьбы крепежной детали.
5. В подготовленные отверстия вставляют дюбеля, в которые в дальнейшем вкручивают резьбовые кронштейны.
6. Убедившись в надежности установленных элементов, выполняют навешивание чугунного радиатора. После того как он надежно сядет в пазы, можно приступать к спайке коммуникаций для отопления.

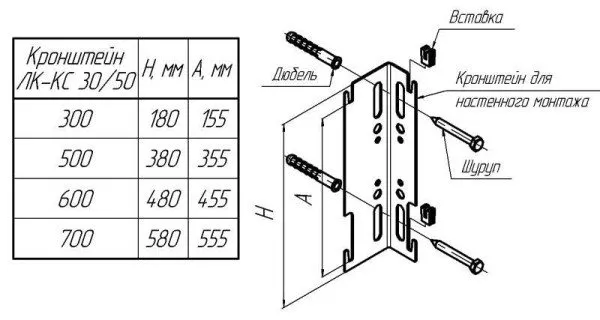

Стальные батареи крепятся на настенные и напольные кронштейны. Выполняется такая работа поэтапно.

1. Подготавливаются отверстия и в них вкручиваются саморезы. Зазор между шляпкой и стеной должен составлять 3-5 мм.
2. Далее навешиваются кронштейны на стену, после чего саморезы вкручиваются до упора.
3. Выполняется навешивание радиатора на настенные крепежи.
4. Устанавливается напольный фиксатор и подгоняется к батарее.

После монтажа батареи проводится припой труб и дополнительных элементов радиатора – термостатов, регуляторов.

В частных домах стальные радиаторы отопления принято устанавливать на металлические длинные кронштейны. Они предназначены сразу для нижней и верхней фиксации. Устанавливаются на стену с помощью саморезов.

У алюминиевых батарей присутствует специальный держатель прямо на корпусе. Кронштейны часто идут в комплекте. Чтобы повесить батарею отопления на стену, необходимо:

1. Отмерить центр окна и соотнести его с осевой частью отопительного прибора.
2. Поставить границы простым карандашом на стене в соответствии с размерами конструкции.
3. Отступить на две секции от краев батареи, отметить взятое расстояние и перенести его на стену от нарисованной границы радиатора.
4. В обозначенных местах высверлить отверстия, после чего зафиксировать в них кронштейны.
5. После этого навешиваются батареи и коммутируются с общей системой отопления.

Перед установкой биметаллического радиатора на стену обязательно устанавливаются такие кронштейны, которые будут выдерживать вес отопительной конструкции. Здесь важно руководствоваться следующими правилами.

1. Расстояние от радиатора до стены должно быть не менее 50 мм.

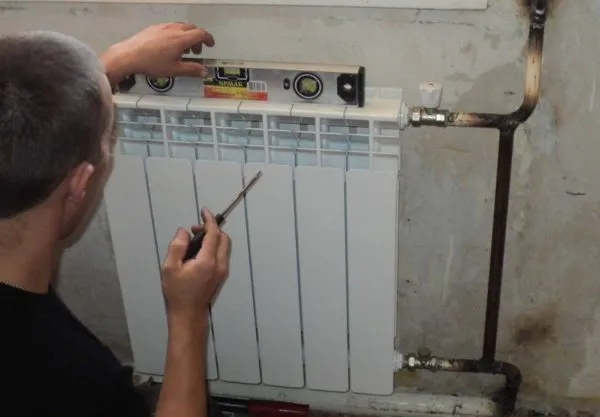

2. Конструкция навешивается с небольшим уклоном вперед, соответственно и крепления устанавливаются похожим способом.
3. Заглушки должны располагаться в точности на том же уровне, что и трубы системы.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Как самостоятельно установить радиаторы отопления

Установка радиаторов отопления своими руками является выполнимой не для каждого человека. Как минимум этот процесс требует обязательной подготовки. Если данная ситуация будет рассматриваться непрофессионально, то результатом могут стать разрушительные последствия.

При условии проживания в многоэтажном доме, наилучшим решением будет вызов специалистов по причине того, что присутствует риск затопления не только своего жилища. В частном доме возможно осуществление монтажа и установка радиаторов отопления своими руками, но для этого требуется рассмотреть главные этапы монтажа батарей.

Совместимость с системами отопления

Для типичного алюминиевого отопительного прибора производители рекомендуют рабочее давление в 10-20 атмосфер при температуре не выше 130 градусов. Каковы реальные параметры разных отопительных систем в штатном режиме?

Система отопления	Давление	Температура
С централизованной подачей теплоносителя	3-5 кгс/см2	40-95 °С
Автономная	1,0-2,5 кгс/см2	50-80 °С

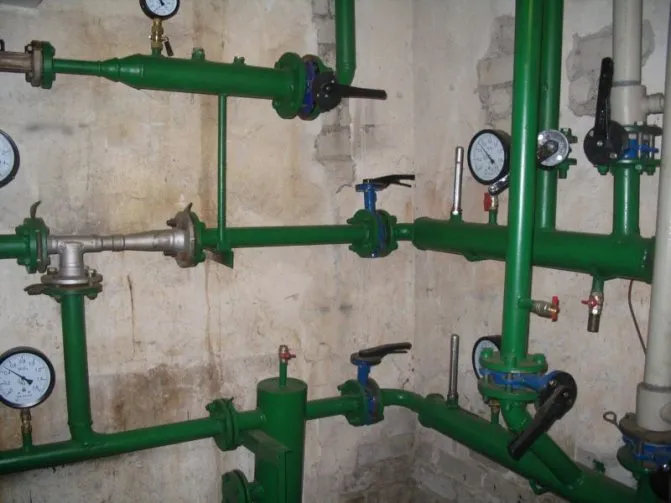

Элеваторный узел многоквартирного дома. Манометры показывают давление в мегапаскалях на подаче и обратке отопления. 1 МПа примерно равен 10 атмосферам.

Как легко заметить, рабочее давление батарей укладывается в эксплуатационные параметры отопительных систем с изрядным запасом.

Стало быть, их можно без ограничений использовать и в частных, и в многоквартирных домах? Не спешите с выводами, камрады.

В автономных контурах — можно. Их параметры полностью подконтрольны владельцу и при правильно спроектированной отопительной системе (то есть при достаточном объеме расширительного бака и рабочем предохранительном клапане) никогда не выйдут за пределы указанных мной значений.

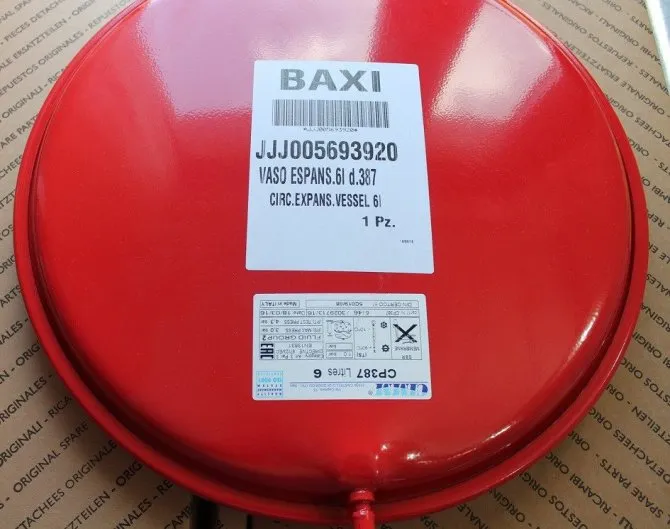

Мембранный расширительный бак компенсирует расширение теплоносителя при нагреве и препятствует росту давления.

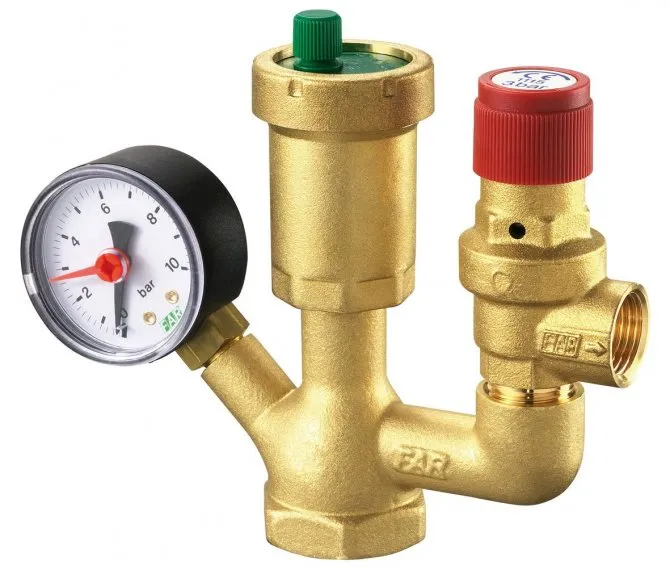

Группа безопасности отопительного котла. Манометр (слева) служит для визуального контроля давления в контуре. Предохранительный клапан (справа) сбрасывает теплоноситель в дренаж при опасном росте давления.

А вот в отопительных системах многоквартирных домов возможны нештатные ситуации, приводящие к скачкам давления.

Приведу пару примеров:

1. Гидроудар. Он возникает, если быстро заполнить водой сброшенный на время ремонтных работ стояк или весь контур. Вода практически несжимаема, поэтому в момент, когда она полностью вытеснит воздух через воздушник или сбросник, давление на фронте потока может кратковременно вырасти до 25-30 атмосфер;

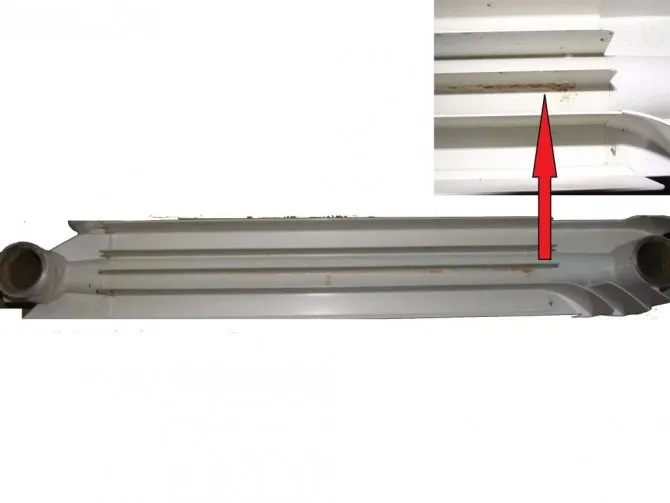

Последствия гидроудара. Алюминиевая секция лопнула вдоль оребрения.

1. Ежегодные испытания теплотрасс на плотность. Они проводятся после окончания отопительного сезона и призваны выявить слабые места в изношенных трубопроводах: в теплотрассу нагнетается холодная вода с давлением 12 кгс/см2 и более. На время испытаний входные задвижки элеваторного узла должны быть перекрыты, а сбросы открыты. А теперь представьте себе, что произойдет, если по любой причине (ошибка слесаря, выход из строя одной из задвижек) элеватор не будет отсечен от трассы. Результат предсказать нетрудно: рассчитанные на 10 атмосфер батареи лопнут.

Порыв теплотрассы при испытаниях на плотность. Алюминиевому радиатору при испытательном давлении явно не поздоровится.

Я настоятельно советую выполнять монтаж алюминиевых радиаторов отопления только в автономных отопительных системах (в частном доме или в квартирах с собственным котлом). Для систем ЦО существуют куда более прочные биметаллические батареи.

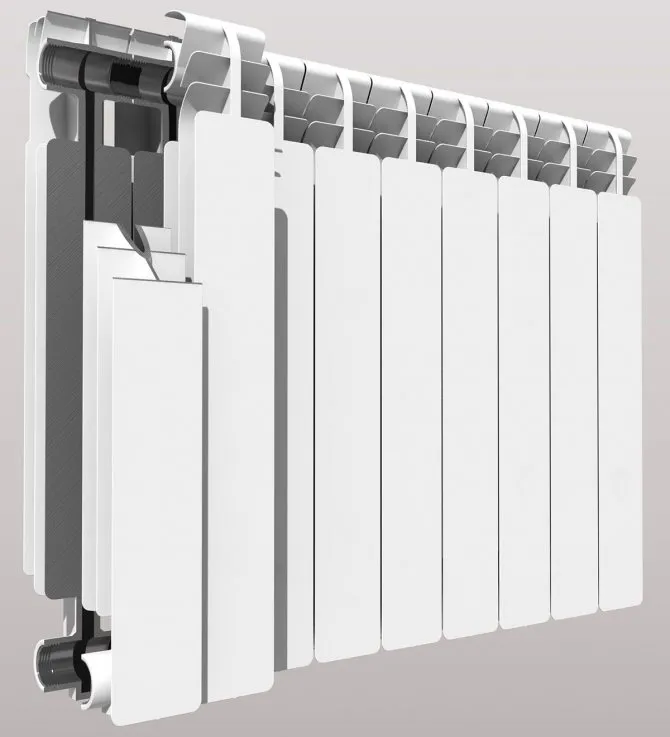

Биметаллический радиатор: прочный стальной сердечник окружен оболочкой с оребрением из обладающего высокой теплопроводностью алюминия.

Что нужно для монтажа

В зависимости с особенностями конструкции отопления, с этим будет связано количество и список требуемых для монтажа компонентов. Например, при однотрубной системе отопления будет нужен байпас для обводки. При возникновении неполадок, будет возможность отключения только устройства, в котором установлен этот компонент и не потребуется перекрытие всей системы. Это особенно важно зимой, когда при низкой температуре будет очень некомфортным отключение отопления.

Количество компонентов, что нужны для монтажа радиаторов своими руками, также рассчитываются, согласно способу подключения и типом батарей. Согласно схемы, происходит побор муфт, переходников, уголков и ниппелей.

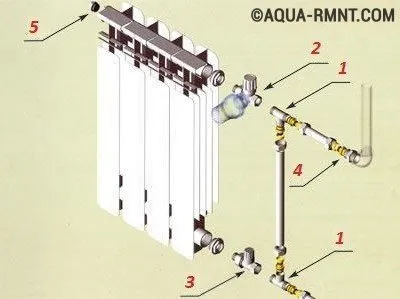

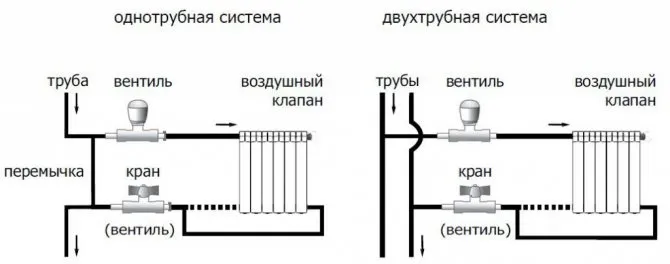

Фото схемы врезки батарей в систему отопления

Также врезка отопительного прибора потребует запорные вентили. Требуется подбор радиаторного типа арматуры. Не нужно придавать особое внимание сложным шаровым кранам с «американкой», какие нуждаются в квалифицированным знаниях. Обеспечение герметичности без серьезного опыта в этом будет непростым.

Для выполнения самостоятельного подсоединения отопительных батарей к трубопроводу, нужны будут сгоны, какие подойдут по соответствию размеров радиатора и труб по резьбе. На сгоны будет накручиваться втулка – после скручивания происходит ее вставление в конструкцию. Не стоит забывать, что после приобретении чугунных отопительных батарей, перед их установкой, требуется проверка соответствия кронштейнов материалу стены, на какой будет происходить их крепление.

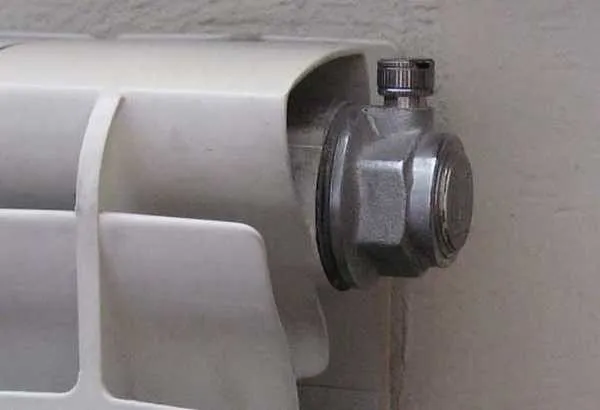

Для возможности выпускания воздуха, требуется установка крана Маевского. Обычно, он присутствует в заводской комплектации, но, если нет – его нужно приобрести.

О способах подключения радиаторов

Схему присоединения нужно продумать заранее, от этого зависит положение отопительного прибора на стене. Пример: установка батарей с нижним подключением подразумевает монтаж гарнитуры с кранами, занимающей до 10 см места под обогревателем. Представьте, что над плинтусом проложены 2 линии двухтрубной системы, тогда при низком подоконнике радиатор просто не войдет в нишу.

Пример второй: вы решили самостоятельно произвести замену – снять в квартире старую чугунную «гармошку» и установить современный прибор. Железные трубы разводки не дадут реализовать нижнее присоединение – только боковое. Чтобы выставить радиатор посередине окна, придется нарастить подводки из полипропилена или металлопластика.

Способы подключения батарей:

1. Боковой разносторонний (диагональный). Теплоноситель подается через верхнее отверстие, выходит из нижнего с противоположной стороны, равномерно протекая по внутренним каналам. Теплоотдача максимальная, радиатор работает эффективно.
2. Боковой – обе подводки присоединяются с 1 стороны. Теряется примерно 10% тепловой мощности, поскольку дальняя часть батареи прогревается хуже.

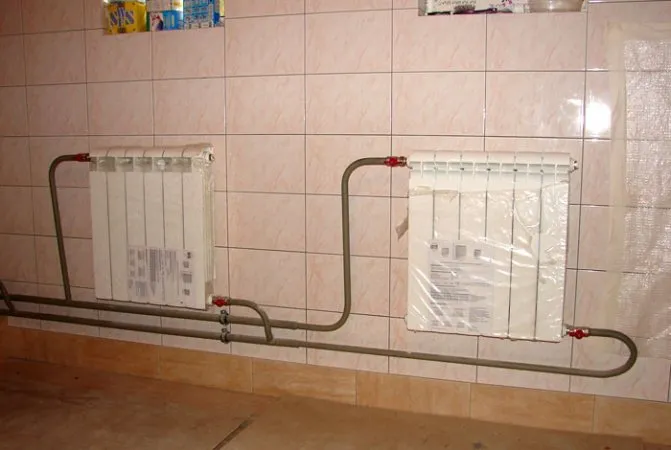

3. Нижняя разносторонняя схема применяется в горизонтальных однотрубных системах типа «ленинградка». Эффективность прибора снижается на 10—20% в зависимости от давления, создаваемого циркуляционным насосом.

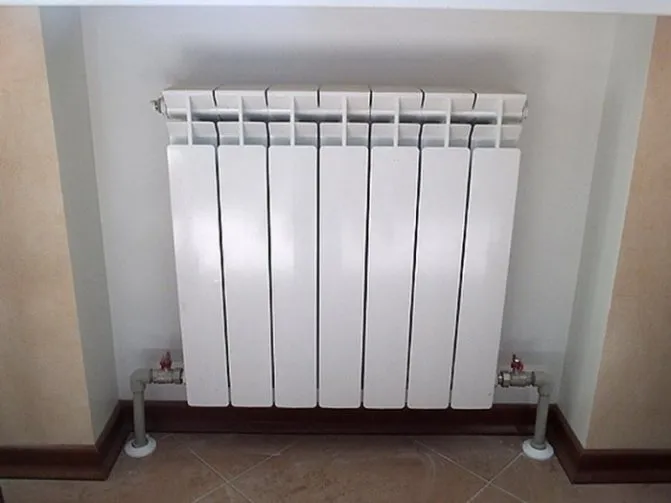

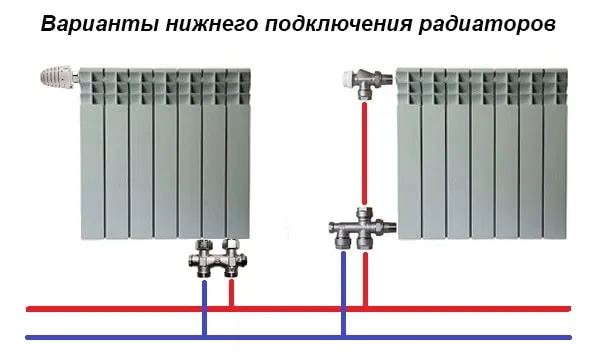

4. Чисто нижняя подводка теплоносителя не уступает диагональной благодаря конструктивной особенности – через первый вертикальный канал вода поднимается в верхнюю зону радиатора, а потом расходится по остальным протокам и собирается внизу.

Схемы с боковым подсоединением чаще реализуются в традиционных системах – двухтрубных или однотрубных (кроме ленинградской), которые монтируются открыто. Нижняя подводка – более современный вариант, трубы от котла прокладываются в полу, выходя непосредственно под батареей.

4 вида радиаторной арматуры

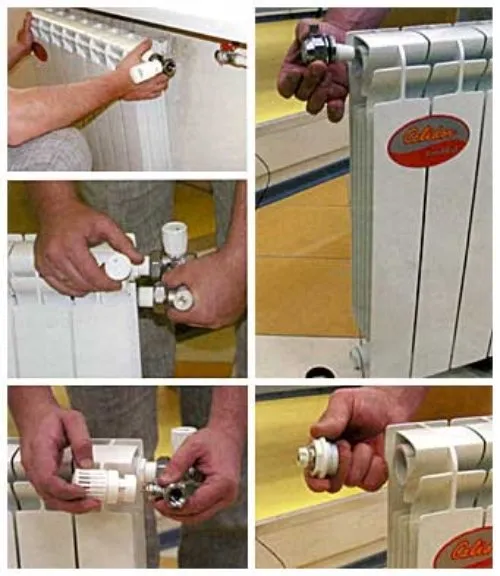

При запуске водяного отопления систему нужно балансировать, во время эксплуатации выполнять ремонт и промывку радиаторов. Для решения этих задач используется следующая запорно-регулирующая арматура:

• балансировочный вентиль;
• кран шаровой;
• клапан термостатический с термоголовкой;
• гарнитура для нижнего подведения труб.

Важный момент. При монтаже батарей отопления всегда используйте краны с американками – прямые и угловые. Соединение с накидной гайкой позволит в любой момент снять обогреватель без опорожнения трубопроводной сети.

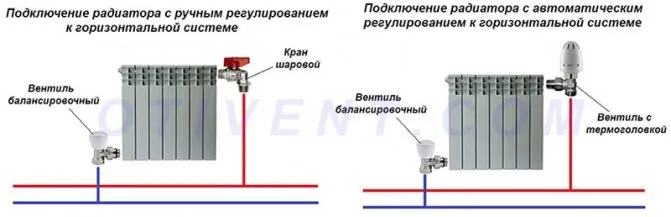

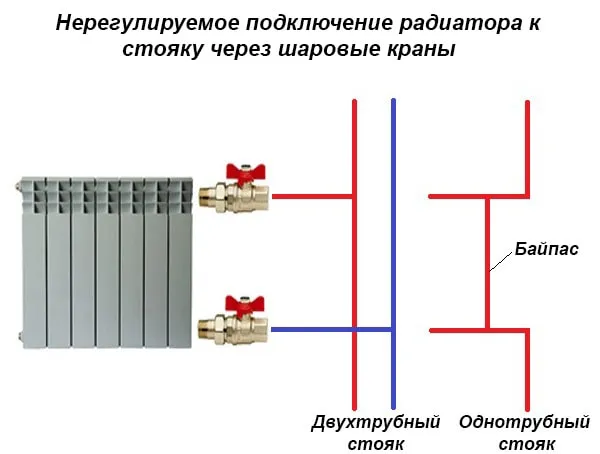

1. При соединении отопительного прибора с централизованным отоплением ставьте 2 шаровых крана, балансировочный вентиль не понадобится. Вариант второй: на подающей линии можно предусмотреть клапан с термоголовкой для автоматического регулирования температуры воздуха в комнате.
2. Радиаторы в частном доме подключаются так: на входе шаровой кран, на выходе – балансировочный вентиль. Если хотите регулировать проток автоматически, вместо входного крана ставьте термоголовку.
3. Для нижнего присоединения используйте специальную гарнитуру со встроенным балансовым вентилем от фирм Danfoss, Herz Armaturen, Oventrop. Есть модели под установку терморегулятора.

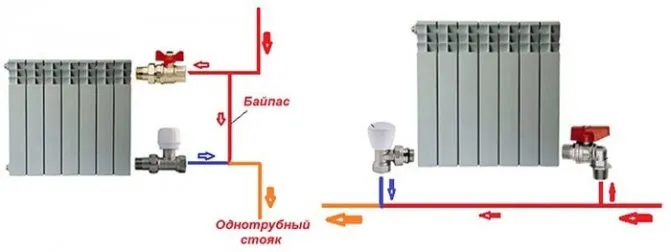

При замене батареи в квартире не забудьте предусмотреть байпас для прямого протока воды по стояку. Последний радиатор индивидуальной отопительной сети загородного дома оснастите 2 отсекающими кранами, балансировать его не придется.

Расположение и высота установки батарей

Радиаторы следует устанавливать в местах наибольших теплопотерь:

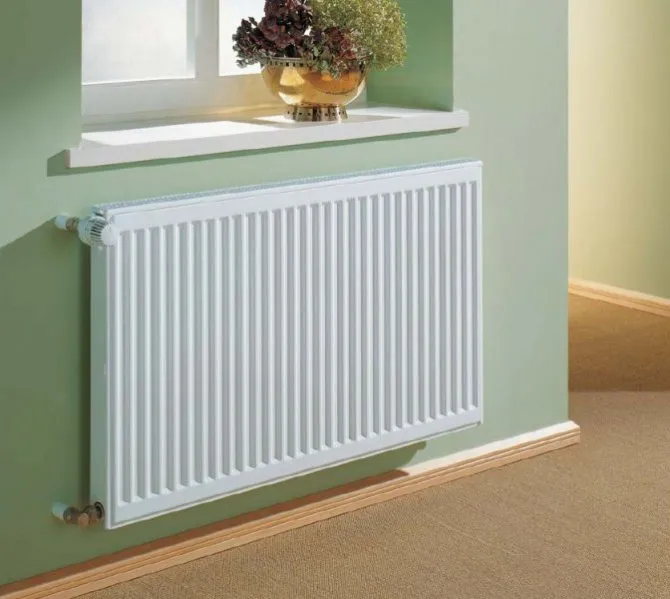

• традиционное месторасположение – под окном, посередине светового проема (если смотреть по вертикали);
• в коридоре неподалеку от входной двери;
• на лестничных площадках;
• возле холодных стен жилых комнат без оконных проемов.

Пояснение. Когда батарея установлена в подоконной нише, восходящий конвекционный поток смешивается с охлажденным воздухом от окна. Если вместо наружной стены в помещении сделаны витражи, лучше вмонтировать в пол водяные либо электрические конвекторы.

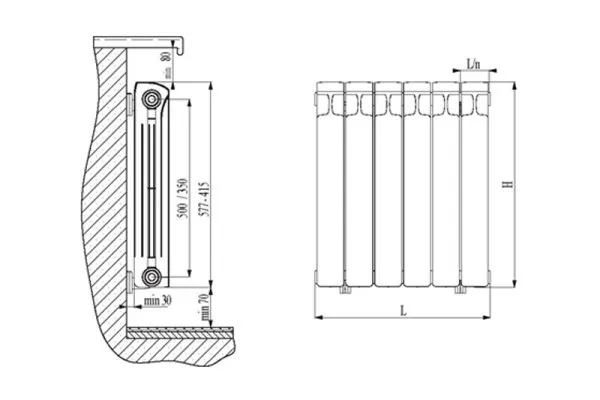

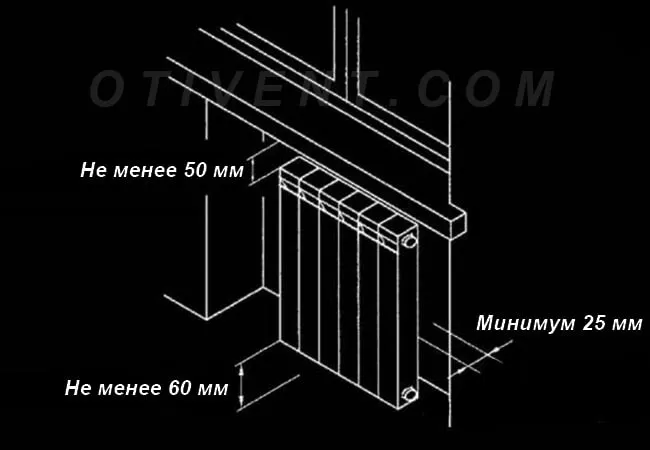

Если монтаж радиаторов отопления ведется под окнами, выдерживайте следующие минимальные отступы:

• от наружной стены – 2.5 см;
• от подоконника – 50 мм;
• от пола – 60…200 мм в зависимости от вида отопительного прибора и способа его подключения.

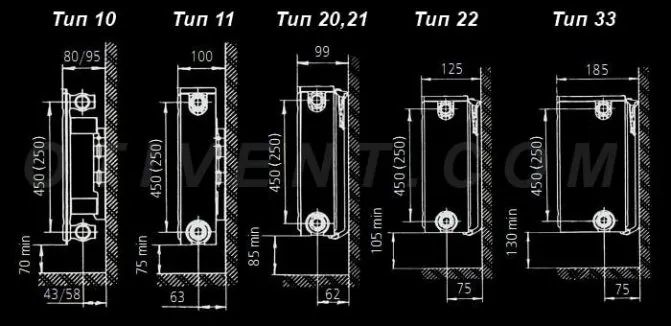

В отличие от алюминиевых и биметаллических батарей, глубина стальных панельных радиаторов колеблется в широком диапазоне – от 6 см (тип 10) до 160 мм (тип 33). Чем толще батарея, тем больше воздуха она способна пропустить и нагреть. Значит, нужно обеспечить подвод воздуха снизу и отвод теплого потока сверху обогревателя. Монтажные схемы стальных панелей разных типов приведены на чертеже.

Рекомендация. Не советуем полностью зашивать радиатор после установки, делая 2 конвективных проема с решетками. Вы потеряете весь инфракрасный тепловой поток, а это минимум 20% мощности батареи. Зато воздух под обшивкой нагреется до 30—40 °C, из-за разницы температур между улицей и нишей вырастут потери тепла.

Рассчитываем месторасположение

Для тех, кто желает произвести монтаж отопительных радиаторов своими силами, не нужно забывать, что отрезки труб, которые ведут к агрегатам, требуется размещать с уклоном (небольшим) – в сторону течения теплоносителя. При ровно горизонтальной прокладке или перекосе в установке – в чугунных или стальных радиаторах будет происходить сосредоточение воздуха. Понадобится регулярная его выдувка ручным методом, чтобы не допустить снижение тепловой отдачи.

Самым наилучшим решением будет совпадение центральной оси радиатора и оси, которая проходит через центр окна.

Разметка оси батареи

Допустимыми могут быть отклонения, которые не превышают двух сантиметров, какие не смогут быть определены визуально. Но этот совет не является обязательным требованием.

Монтаж батарей для отопления своими руками обязывает к соблюдению нескольких обязательных рекомендаций:

• Элементы подводки к батареям должны монтироваться, рассчитывая месторасположение так, чтобы уклон был 0.005, рекомендуется его повышение до 0.01. При этом один метр трубопровода обязан клониться в сторону циркулирования – и минимально на 0.5 сантиметра. Угол наклона определяется, согласно длинны трубных отрезков, какие монтируются.
• От пола до батареи должно быть шесть-десять сантиметров и более.
• От нижней части подоконника до верхней части радиатора – пять-десять сантиметров.
• От плоскости стены до радиатора – три-пять сантиметров.
• Требуется обязательное соблюдение горизонтальных и вертикальных направлений.
• Для увеличения эффективности батареи, требуется перед монтажом установка специального щита из особого теплоотражающего материала. Также можно просто покрывание плоскости стены составом, у какого подобные характеристики.

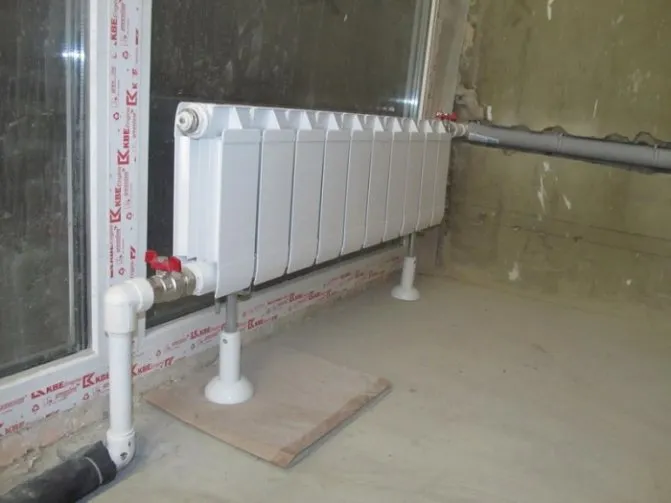

Напольный способ крепления

Используется значительно реже по сравнению с навесным.

Основные причины выбора напольной установки:

• Несоответствие материала стен требуемой нагрузке. Актуально для газобетонных и гипсокартонных стен.
• Необходимость усиления настенного крепежа. Используют для моделей повышенной массы, прежде всего — чугунных.
• Невозможность размещения на стене ввиду нехватки места.
• Отсутствие подходящей стены (в помещении установлено панорамное окно).
• Дизайнерское решение.

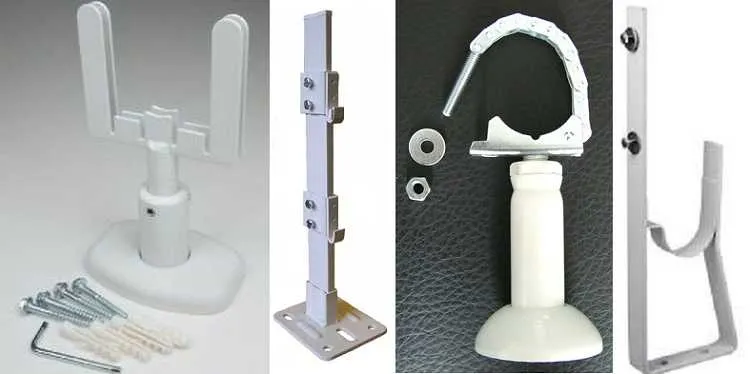

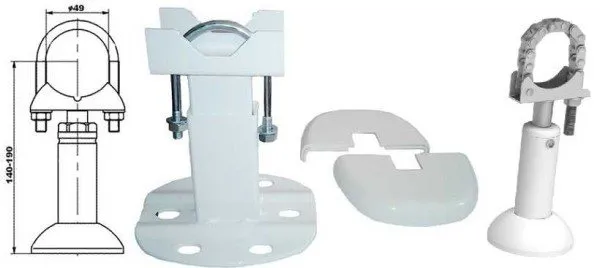

Среди основных видов напольных держателей выделяются:

• Регулируемые фиксаторы. Некоторые модели комплектуются пластиковыми накладками.
• Нерегулируемые держатели. Некоторые модели также комплектуются пластиковыми накладками.
• Комбинированные держатели.
• Специальные держатели шириной от 80 до 100 мм.

Фото 2. Кронштейны для напольной установки батарей отопления. Представляют из себя стойки, которые крепятся к полу.

Напольные типы изготавливаются из чугуна, стали или других сплавов, рассчитанных на вес определённых моделей батарей.

Разметка радиаторов с кронштейнами

По причине того, что у радиаторов секционное устройство, это дает возможность точного определения количества секций, какие потребуются для нагрева комнаты с конкретными условиями. Информация о правильном расчете и разметке этого количества требуется к ознакомлению еще перед приобретением батарей.

Фото схемы разметки радиаторов

При следовании правилам пошаговой установки радиаторов, то один квадратный метр площади нагревательной поверхности батареи будет оснащен одним кронштейном.

Отопительный радиатор обязан размечаться при учете таких особенностей:

1. Для начала производится разметка радиаторов с кронштейнами и точки установки, учитывая вышеуказанные правила.
2. Перед высверливанием дырок, требуется еще одна проверка всех расстояний.
3. В высверленные дырки производится вставление дюбелей, а затем в них производится вкручивание креплений.
4. При условии правильно выполненной разметки, батарея должна плотным образом лечь на все опоры, какие смонтированы и надежно опереться на все из них.
5. В последующих работах будет производиться подсоединение самодельной отопительной батареи к коммуникационной системе.

Особенности монтажа

Расположение. Радиатор чаще всего устанавливается под окнами.

Особое внимание следует обратить на расстояние от радиатора до пола, окон, стены, чтобы после установки тепловая энергия уходила на обогрев воздуха в помещении.

Оптимальным считается следующее расположение:

• От пола – 10-15 см;
• От подоконника – 6-10 см;
• От стены – 3-5 см.

На малую батарею (до 8-10 секций) устанавливается два верхних и один нижний держатель. Если число секций увеличивается – на каждый фрагмент добавляется еще один верхний и нижний кронштейн. Фрагмент батареи рассчитывается в зависимости от материала:

• чугунный фрагмент равен 6-7 секциям;
• фрагмент батареи из более легких материалов (алюминий, сталь) может достигать 10 секций.

Инструменты и материалы

Потребуются следующие инструменты и материалы для монтажа батарей отопления: динамометрические ключи с размерами, которые дадут возможность с высоким уровнем точности следовать динамометрическому моменту. По причине того, что через систему теплоноситель будет проходить под действием давления, то при недостаточном уровне герметичности возможно появление струи из места подсоединения.

При чрезмерной перетяжке возможен срыв резьбы.

По этой причине требуется полное изучение и следование инструкции каждого агрегата. Именно в них будут указываться значения динамометрических моментов. Также потребуются: герметичное вещество, лента для уплотнения и пакля с масляной краской.

Некоторые тонкости навешивания радиатора советы специалистов

После монтажа радиатора на установленный крепеж, необходимо проверить правильность его размещения в горизонтальной и вертикальной плоскостях.

Проверка правильности размещения радиатора в горизонтальной и вертикальной плоскостях

Допускается приподнять край радиатора, на котором размещен воздухоотводчик. Это обеспечит скапливание, попавшего в систему воздуха в максимально высокой точке, и его выпуск будет выполняться быстро и с максимальной эффективностью.

Воздухоотводчик для радиатора

Но изменение уровня более одного сантиметра недопустимо, равно как и обратный наклон. В этом случае гарантировано образование воздушной пробки, и подача теплоносителя далее по трубопроводу будет ограничена или прекращена.

Совет! Практически все компании, производящие отопительные приборы требуют от монтажников, чтобы те выполняли установку только на заранее подготовленные стены. То есть поверхность должна быть ровной и чистой. Это позволит провести правильную разметку мест под крепежные детали.

Радиатор отопления навешивают на два крюка (кронштейна), которые расположены в верхней части, а третий необходимо установить в качестве подпорки нижнего края прибора. Работник, выполняющий монтаж должен помнить, что количество кронштейнов определяется весом и длиной батареи.

Процесс установки радиатора

Перед началом самостоятельной установки отопительных радиаторов, требуется полное перекрытие контура и слив воды из системы. Полное удаление остатков воды производится при помощи насоса. Далее производится тщательная проверка уровня радиатора, который навешен на опоры по горизонтали и вертикали. Из агрегата выкручиваются все заглушки.

Процесс установки радиатора

Далее производится подсоединение байпаса с вентилем (это требуется только при однотрубном контуре). Для двухтрубного используется только сгон с подсоединенным вентилем. С помощью сгонов с резьбой подключается батарея к системе отопления, а для герметизации стыков используется пакля или другой тип уплотнителя.

Байпас нужен для отключения отопительного устройства без отключения остальной системы. С помощью вентиля производится регулировка циркулирования теплоносителя. Установка байпаса на радиатор производится между проводящей трубой и обраткой с кранами.

Можно уточнить, что не нужно производить снятие упаковочной пленки с приборов, которые сделаны из алюминия, стали или биметалла, до окончания установки.

По окончании процесса установки радиатора, потребуется опрессовка. Это сможет сделать профессионал по причине наличия у него не только опыта, но и специального аппарата.

Непосредственно процесс монтажа

Перед началом работ необходимо полностью перекрыть отопительный контур, слить из системы воду, качественно удалить остатки которой поможет насос. Тщательно проверим с помощью уровня навешенную на опоры батарею по вертикали и по горизонтали.

• Из прибора нужно выкрутить все заглушки.
• Подключить оборудованный вентилем байпас, требующийся только для однотрубного контура. Для подключения к двухтрубному контуру байпас не нужен, для соединения используется только сгон с присоединенным к нему вентилем.

С помощью сгонов с резьбой подключаем батарею к системе, для герметизации стыков используя паклю или другой уплотнитель (если есть опыт в сварном деле, места состыковки сгонов и трубопровода можно сварить).

Важно заметить, что до момента окончания монтажа с алюминиевых. биметаллических и стальных приборов не нужно снимать упаковочную оболочку

Монтаж завершен, но потребуется еще опрессовка. Для ее осуществления необходимо будет вызвать сантехника. Пригодится и его опыт, и аппарат, покупать который ради установки нескольких батарей не имеет смысла.

Крепление для радиаторов отопления: выбор, установка и разновидности держателей

Радиаторные отопительные приборы обычно ставятся под окнами. Лишь иногда проект предусматривает иное их местоположение. Для фиксации обогревателей применяется настенное либо напольное крепление для батарей радиаторов отопления. На данный момент существует множество их видов.

Крепеж для отопительных радиаторов очень разнообразен.

Способы крепления алюминиевых и биметаллических радиаторов

Используются очень похожие по форме изделия. Только изготавливается они из более тонкого металла. Вообще, кронштейны для секционных радиаторов любого типа очень похожи. Есть универсальные угловые кронштейны для алюминиевых и биметаллических радиаторов. Они сверху и снизу имеют выемку под коллектор, потому могут крепиться как справа, так и слева.

Специальные угловые кронштейны для легких секционных радиаторов

Напольных алюминиевых и биметаллических радиаторов нет. Зато есть стойки, которые любой из них позволяют установить на полу. В этом случае сначала фиксируется на полу стойка, а после этого на ней устанавливают и закрепляют отопительный прибор.

Напольное крепление алюминиевых радиаторов выручает, если стены не выдержат даже столь малый вес (если они из гипсокартона или газобетона, других подобных материалов).

Закрепить на таких стойках можно любой секционный радиатор

Не удастся повесить ничего и на модную ныне стену из стекла. Но тогда нужно обращать внимание и на то, как выглядит вся конструкция с обратной стороны. В этом случае для отопления целесообразнее использовать встраиваемые в пол конвекторы, напольные модели трубчатых радиаторов (одновременно могут служить ограждением), чугунные ретро-радиаторы.

Выбор и установка креплений

При выборе фиксирующих элементов следует ориентироваться на такие моменты:

• материал, из которого сделаны радиаторы;
• размеры батарей;
• материал стен;
• габариты окон, их число и особенности местоположения;
• проект дизайна помещения.

Важно! Инструкция замечает, что чем отопительный прибор тяжелее, тем более толстым должен быть держатель. Материалы радиатора и крепежа должны друг дружке соответствовать.

Оценив перечисленные выше аспекты, вы сможете правильно выбрать тип держателей и определить нужное их количество.

Расчет крепежа

Расстояния, которые надо выдерживать при монтаже батарей.

При установке под окнами, выдерживаются такие расстояния:

• от полов должно быть не меньше 8-12 см;
• до стен около 3-5 см;
• до подоконников не меньше 6-10 см.

О том, сколько креплений нужно для радиатора отопления.

Их число зависит от длины отопительного прибора.

1. Когда секций мало — до 10 штук, наверху ставятся 2 держателя, внизу монтируется еще один.
2. Если батарея состоит из 10-14 элементов, вверху устанавливаются 3 крепления, внизу 2.
3. Под каждые последующие 4-7 секций батарей чугунных и 10 аналогов алюминиевых и трубчатых своими руками добавляется по одной опоре наверху и внизу.

Каждой детали отведено свое место

Разметка под монтаж держателей

Очень важен вопрос, как разметить крепления под радиаторы.

1. Оптимален вариант, когда обогреватель расположен точно посередине окна. Исходя из этого, найдите на стене центр проема и начертите вертикальную линию.
2. Далее существуют 2 варианта. Если разводка нижняя, начертите горизонтальную линию, отмечающую верхнюю кромку батареи. При монтаже радиаторов с боковой подводкой важно размещение отопительных труб. В данном случае отложите горизонтальную черту, идущую от питающей (верхней) трубы.
3. Отмерьте промежутки меж держателями на батарее. Отложите их, относительно прочерченных линий.

Выбор отопительных приборов по типу и мощности

Если вы еще не приобрели батареи, то перед установкой нужно выбрать радиаторы отопления из 4 разновидностей, имеющихся в продаже:

1. Секционные алюминиевые. Производятся из легкого сплава – силумина (алюминий + кремний) в виде ребристых секций, окрашенных термостойким полимерным составом.
2. Биметаллические обогреватели изготавливаются двух видов – секционные и монолитные, хотя внешне готовые батареи выглядят одинаково. Конструкция: внутрь каждой секции из силумина заделан каркас из стальных труб.
3. Чугунные приборы отопления – дизайнерские и советского образца – бывают только секционными.
4. Стальные радиаторы свариваются из штампованного металла (панельные) либо изготавливаются методом литья (трубчатые).

Примечание. Кроме изображенных на фото обогревателей, существуют медные и плинтусные конвекторы. В водяных системах применяются довольно редко.

Тип отопительных приборов выбирайте по двум критериям: цена и внешний вид, соответствующий интерьеру комнат. Одна оговорка: для системы автономного отопления частного дома подойдут любые батареи, а в квартиру с централизованным теплоснабжением – радиаторы, выдерживающие давление 12 Бар. Как выбирать обогреватели, детально рассказывается в отдельной инструкции.

Теплоотдача батарей и регистров прописана в технической документации производителя. Согласно действующим нормам, мощность радиаторных секций указывается при разнице температур теплоносителя и комнатного воздуха 70 °C.

Например, температура помещения составляет 20 градусов, воды в трубах – 90 °C, тогда секция отдаст примерно 180 Вт теплоты. Поскольку теплоноситель редко нагревается до 80—90 °C, реальная теплоотдача выйдет гораздо ниже. Отсюда вывод: берите радиаторы с запасом 80—100%. Упрощенные способы расчета мощности описываются в нашем материале и на видео:

Почти все типы батарей предлагаются в 2 исполнениях – с боковым или нижним подключением. Здесь выбор зависит от способа прокладки труб и устройства подводок. Значит, перед установкой надо рассмотреть вопрос…

Разновидности держателей

Крюки на стальной планке.

Порядок и правила монтажа батарей не зависимы от их вида, меняется лишь тип держателей.

Опоры для радиаторов из чугуна

Крепления для чугунных радиаторов отопления самые толстые и тяжелые, т.к. годами должны держать большой вес. Эти изогнутые штыри или плоские крюки производятся отдельно либо закрепляются на стальной планке по 2-3 штуки.

Изделия не красятся либо на них наносится белое (стандартное) покрытие. На заказ можно выбрать иной цвет.

Наиболее распространено такое крепление для чугунных радиаторов.

На фото — стальной штыревой держатель.

1. Штыревые держатели из литого чугуна.
2. Регулируемые стальные опоры. Они дают возможность изменять промежуток меж стеной и радиатором, одновременно подравнивая батарею по горизонтали и высоте.
3. Штыревые кронштейны из стали.
4. Держатели, сгруппированные на металлической полосе.

Обратите внимание! Перед приобретением учтите размеры опор. Они производятся под крепление секций, имеющих разную глубину. В любом случае, держатель должен обеспечить промежуток до стен не меньше 30-50 мм.

Помимо штыревых кронштейнов для батарей из чугуна производятся крюки. Комплектуются они дюбелями. Монтируется изделие так: просверливается отверстие, в которое вбивается пластиковый дюбель. В него вворачивается держатель, имеющий на одной стороне резьбу.

Краткая инструкция установки кронштейнов.

Помимо настенной фиксации, существует и напольная установка чугуна при помощи ножек. Цена их зависит от того, может ли их высота регулироваться или нет.

Разнятся и верхние дуги, крепящие секции на опоре. Делаются они из стальной проволоки либо имеют вид цепи из сопряженных подвижно звеньев. В любом случае фиксируются радиаторы к упору болтами и дугами.

Крепеж для биметаллических и алюминиевых батарей

Универсальный держатель для биметалла и алюминия.

Крепление для алюминиевых радиаторов и биметалла похоже на аналоги для чугуна, но делается из тонкого металла.

1. Наиболее востребованы угловые универсальные держатели для обеих разновидностей приборов. Они вверху и внизу оснащены выемками для коллектора. Благодаря этому их можно крепить и слева и справа.

1. Ножек для биметалла и алюминия не производят. Зато выпускают стойки, позволяющие осуществлять напольную установку батарей. Сначала к полу прикрепляется такая опора, затем на нее ставится и крепится радиатор.

Использование напольных стоек оптимально, когда стены не могут держать дополнительный вес. Например, затруднено крепление радиаторов к сэндвич панелям, стеклу, ГКЛ.

Опоры для приборов из стали

Стандартный крепеж для панельного радиатора.

Известны два типа таких приборов: панельные и трубчатые аналоги.

Для них нужны разные виды крепежа.

1. К задним стенкам панельных батарей привариваются специальные скобы. С их помощью приборы вешаются на кронштейны. Такое крепление для стальных радиаторов отопления имеет особую форму, разработанную под скобы.

Обратите внимание! При монтаже панельных приборов следует внимательно отслеживать вертикаль размещения кронштейнов, т.к. 4-6 скобы должны на крюки попасть точно. Необходимо, чтоб стена была абсолютно гладкой и ровной.

1. Поскольку вес радиатора маленький, будет достаточно его зафиксировать на скобах сверху. Снизу можно поставить опоры, они ему зададут горизонтальное направление. Они цепляются крюками за скобы и лишь упираются в стенку.
2. Для большей надежности часть крепления для стальных радиаторов, обращенная к стенке, расширяется.

Технические характеристики радиаторов из чугуна

Технические параметры чугунных батарей связаны с их надежностью и выносливостью. Основные характеристики радиатора из чугуна, как и любого отопительного устройства, — это теплоотдача и мощность. Как правило, мощность радиаторов отопления чугунных производители указывают для одной секции. Количество секций может быть разной. Как правило, от 3 до 6. Но иногда может достигать и 12. Нужное количество секций рассчитывается отдельно для каждой квартиры.

Зависит количество секций от ряда факторов:

1. площадь помещения;
2. высота помещения;
3. количество окон;
4. этаж;
5. наличие установленных стеклопакетов;
6. угловое размещение квартиры.

Приводится на радиаторы чугунные отопления цена за секцию, и может варьироваться зависимо от производителя. Теплоотдача батарей зависит от того, из какого именно материала они сделаны. В этом плане чугун уступает алюминию и стали.

Среди прочих технических параметров можно выделить:

• максимальное рабочее давление – 9-12 бар;
• максимальная температура теплоносителя – 150 градусов;
• в одной секции помещается около 1,4 литра воды;
• вес одной секции составляет примерно 6 кг;
• ширина секции 9,8 см.

Устанавливать такие батареи следует с расстоянием между радиатором и стеной от 2 до 5 см. Высота установки над полом должна быть не меньше 10 см. Если окон в комнате несколько, устанавливать батареи нужно под каждым окном. Если квартира угловая, то рекомендуется провести наружное утепление стен либо увеличить количество секций.

Следует отметить, что часто продаются чугунные батареи неокрашенными. В связи с этим их после покупки необходимо покрыть термостойким декоративным составом, предварительно обязательно протянуть.

Среди отечественных радиаторов можно выделить модель мс 140. На радиаторы отопления чугунные мс 140 технические характеристики приведены ниже:

1. теплоотдача секции МС 140 – 175 Вт;
2. высота – 59 см;
3. весит радиатор 7 кг;
4. емкость одной секции — 1,4 л;
5. глубина секции составляет 14 см;
6. мощность секции достигает 160 Вт;
7. ширина секции составляет 9,3 см;

• максимальная температура теплоносителя составляет 130 градусов;
• максимальное рабочее давление – 9 бар;
• радиатор имеет секционную конструкцию;
• опрессовочное давление составляет 15 бар;
• объем воды в одной секции составляет 1,35 л.;
• в качестве материала для межсекционных прокладок используется термостойкая резина.

Стоит отметить, что чугунные радиаторы мс 140 отличаются надежностью и долговечностью. Да и цена вполне доступная. Что и обуславливает их востребованность на отечественном рынке.

Особенности выбора чугунных радиаторов

Чтобы выбрать чугунные радиаторы отопления какие лучше всего подойдут для ваших условий, надо учитывать такие технические параметры:

• теплоотдача. Выбирают исходя из размеров помещения;
• вес радиатора;
• мощность;
• размеры: ширина, высота, глубина.

Для расчета тепловой мощности чугунной батареи надо ориентироваться на такое правило: для комнаты с 1 наружной стеной и 1 окном нужен 1 кВт мощности на 10 кв.м. площади помещения; на комнату с 2 наружными стенами и 1 окном – 1,2 кВт.; для обогрева комнаты с 2 наружными стенами и 2 окнами — 1,3 кВт.

Если вы решили чугунные радиаторы отопления купить, следует учитывать и такие нюансы:

1. если потолок выше 3 м, требуемая мощность увеличится пропорционально;
2. если в помещении имеются окна со стеклопакетами, то мощность батареи можно снизить на 15%;
3. если окон в квартире несколько, то под каждым из них нужно устанавливать радиатор.

Современный рынок

У импортных батарей поверхность идеально гладкая, они более качественные и выглядят эстетичнее. Правда, стоимость их высокая.

Среди отечественных аналогов можно выделить чугунные радиаторы konner, которые пользуются сегодня хорошим спросом. Они отличаются долгим сроком службы, надежностью, прекрасно вписываются в современный интерьер. Выпускаются чугунные радиаторы konner отопления в любой комплектации.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Какими бывают радиаторы отопления

Главным показателем качества радиаторов считается показатель их теплоотдачи. Он целиком и полностью зависит от материала, из которого изготовлен отопительный прибор. Наиболее популярными являются:

1. Чугунные батареи. Достоинства: огромный срок эксплуатации за счёт очень толстых стенок изделия, высокая стойкость к коррозии, отдача тепла какое-то время даже после выключения отопления. Недостатки: большой вес и связанные с ним трудности монтажа, неэстетический внешний вид;
2. Алюминиевые батареи. Достоинства: высочайший коэффициент теплоотдачи, низкий вес, очень быстрый монтаж, высокое допустимое давление — до 20 бар, возможность объединять неограниченное количество секций, изящный вид. Недостатки: низкие антикоррозийные показатели и быстрая порча алюминия в местах соприкосновения с другими металлами;
3. Стальные батареи. Достоинства: относительно небольшой вес, начало теплоотдачи после включения за очень короткое время. Недостатки: слабое сопротивление пневмо- и гидроударам, низкая температура нагрева, быстрое остывание, максимальное давление — 10 бар, низкий срок службы;
4. Биметаллические радиаторы. Наиболее универсальная разновидность, сочетающая преимущества всех вышеупомянутых типов батарей. Внутренний слой изготовлен из стали, которая защищает радиатор от коррозии и повышает рабочее давление. Внешняя часть — кожух — сработан из алюминия, отличающегося высочайшей теплоотдачей. Биметаллические радиаторы без труда выдерживают сильные перепады давления и очень просты в установке. Классическим примером такого изделия являются радиаторы отопления global style plus 500 отзывы о которых сугубо положительные.

Крепление на стену

Настенный способ крепления батарей наиболее распространен при монтаже отопительных систем. Подбор крепежей осуществляется с учётом массы батареи и материала из которого она изготовлена.

Крепежи для чугунных батарей

Эти фиксаторы отличаются массивностью и повышенной прочностью. Как правило, в прайс-листах они имеют пометку «усиленный».

Фото 1. Кронштейны для чугунных радиаторов отопления. Изделия отличаются высокой прочностью.

Для настенного крепления чугунных радиаторов используют следующие разновидности крепёжных элементов:

• Нерегулируемые литые чугунные крепления.
• Регулируемые, выполненные из стали. Они позволяют изменять расстояние между стеной и радиатором, что даёт возможность производить корректировку по высоте и горизонтали.
• Штыревые держатели, выполненные из стали.
• Держатели на планке. Это стальная полоса с двумя крюками для крепления верхнего и нижнего коллекторов батареи, которая к стене крепится вертикально.

Внимание! При установке чугунных радиаторов важен не только выбор подходящих крепежей, но и учёт материала стен. Для кирпичных и бетонных, как правило, достаточно стандартных навесных кронштейнов. Для гипсокартонных либо деревянных стен используют усиленные напольные крепежи, способные принять основную нагрузку.

Для алюминиевых и биметаллических радиаторов отопления

В отличие от чугунных аналогов, крепёжные элементы легче и менее массивны.

Для настенного крепления используются фиксаторы следующих разновидностей:

• Угловые крепления, выполненные из стали. В зависимости от массы радиатора, используются обычные либо усиленные модели. Имеют две выемки, позволяющие фиксировать его как за нижний, так и за верхний коллектор.
• Стальные штыревые держатели. Делятся на формованные и круглые модели.
• Универсальные настенные крепежи с полимерным покрытием. Сами кронштейны выполнены из стали, а полимерная накладка служит для предотвращения смещения батареи вследствие теплового расширения.

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

• подготовить оборудование и материалы;
• рассчитать местоположение;
• установить кронштейны;
• повесить радиатор;
• произвести герметизацию или опайку мест стыка;
• проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи. Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

1. в 3-5 сантиметрах от стены;
2. в 10 сантиметрах от пола;
3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.
Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

• боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
• диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
• нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

Схемы установки

Алюминиевые радиаторы подходят как для двухтрубной, так и для однотрубной разводки. В первом случае подключение подающей трубы и отводящей происходит параллельно, они не зависимы друг от друга и соединяются через конечный прибор системы отопления.

При однотрубной разводке теплоноситель проходит по одной трубе последовательно через все радиаторы, постепенно остывая.

Существует несколько схем подключения алюминиевых приборов:

• диагональное;
• боковое;
• нижнее.

Все схемы различаются между собой не только способом установки, но и качеством теплоотдачи.

Диагональное

Самым эффективным и распространенным методом установки является диагональное подключение (потеря тепла составляет не больше 2%). Способ хорошо подходит для радиаторов с большим числом секций. Подающий трубопровод соединяют с одним из верхних патрубков. Отводящая труба подсоединяется к нижнему с противоположной стороны.

Данный способ обвязки применяют в основном для двухтрубных систем отопления, потому что при однотрубной системе теплоноситель заметно теряет тепло по мере прохождения через каждый радиатор.

Недостаток такого подключения кроется в эстетической непривлекательности, так как трубы проходят по верхнему краю отопительных приборов.

Боковое (одностороннее)

Схема схожа с диагональным подключением: подающая горячую воду труба — сверху, отводящая — снизу, но установка производится к патрубкам, расположенным на одной стороне. Важно не перепутать трубы и не поменять их местами.

Данный метод чаще применяется в многоэтажных домах с небольшими радиаторами. Он не годится для приборов с числом секций более 15, так как при большем их количестве дальняя (противоположная месту подключения) сторона агрегата прогревается плохо.

Нижнее

Такое подключение производят к патрубкам, расположенным в нижней части нагревательного прибора. Эта схема монтажа позволяет спрятать трубы отопительной системы под пол, что выгодно с точки зрения дизайна.

Но теплоотдача при такой установке значительно ниже (примерно на 15% меньше номинального значения мощности радиатора).

Как поклеить обои до натяжного потолка?

При поклейке обоев до натяжного потолка нужно учитывать несколько важных моментов, чтобы обеспечить качественное и долговечное крепление обоев. Вот шаги, которые нужно выполнить:

1. Подготовьте поверхность. Поверхность, на которую будут наклеиваться обои, должна быть чистой и ровной. Если поверхность имеет неровности или трещины, их нужно выровнять и затем обработать грунтовкой.

2. Определите точку крепления. Перед тем, как начать поклейку обоев, нужно определить точку крепления натяжного потолка, чтобы не повредить его при работе. Это можно сделать, закрепив отводную линию на стене на уровне натяжного потолка.

3. Разметьте участок для поклейки. Определите размер обоев, которые вы будете клеить, и с помощью уровня и рулетки разметьте участок на стене.

4. Нанесите клей на стену. Нанесите клей на стену вдоль линии, которую вы разметили для обоев. Наносите клей равномерно, используя кисть или валик.

5. Наклейте обои. Наклейте обои на стену, выравнивая их по линии. Постепенно разглаживайте обои от центра к краям, удаляя пузыри воздуха.

6. Подрежьте излишки обоев. Подрежьте излишки обоев, используя острые ножницы или нож для резки обоев.

7. Придавите обои к потолку. Придавите обои к натяжному потолку, используя специальный инструмент или просто рулон обоев.

Важно помнить, что при поклейке обоев до натяжного потолка нужно быть очень осторожным, чтобы не повредить потолок. Если вы не уверены в своих навыках, лучше обратиться к профессионалам, которые смогут выполнить работу качественно и безопасно.

Видео. Установка радиаторов. Небольшой совет.
