Как выглядит пожарная сигнализация — основные черты и детали

Дом 10.10.2023

Комплексная безопасность дома предполагает установку нескольких систем. Одной из таких систем является пожарная сигнализация. Варианты её реализации зависят от характеристик помещения и его размеров. Если вас интересует вопрос «как выглядит пожарная сигнализация», в новом тексте также будет освещена данная тема.

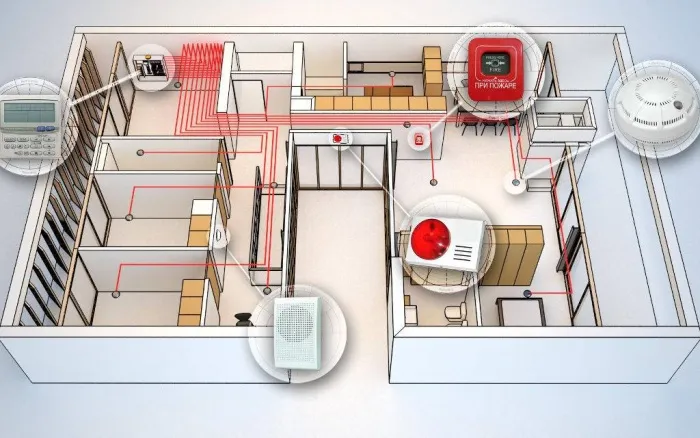

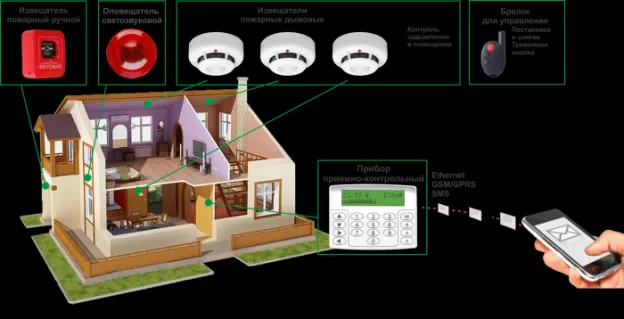

Принцип работы системы пожарной сигнализации

включает в себя несколько модулей, которые должны работать слаженно и своевременно отдавать сигналы центральному блоку управления. Конфигурация пожарной системы определяется местом ее установки. Это может быть не только здание, но и транспортные средства. Если рассмотреть обобщенно всю схему, то можно выделить две основных составляющих:

  • система слежения;
  • система оповещения.

Система слежения включает в себя определенное количество различных датчиков. Они непрерывно отслеживают состояние определенных параметров, взаимодействуя со второй частью системы, которая призвана оповещать присутствующих о возникновении каких-либо нестандартных ситуаций. Вторая часть системы оборудуется особыми компонентами, через которые может подаваться звуковой сигнал требуемой силы и продолжительности. Сигнал может отличаться от ситуации, которая возникла на конкретном участке. Подготовленный персонал способен распознать происходящее и предпринять требуемые меры.

Пожарная система может функционировать в автоматическом или полуавтоматическом режиме. Если был выбран второй способ взаимодействия с пожарной системой, то часть, которая отвечает за анализ положения дел, передает показания на программно-аппаратный диспетчер, где отображается очаг и тип возникшей проблемы. Человек-диспетчер должен принять решение о том, включать ли систему оповещения, чтобы предупредить всех присутствующих в здании людей о возникшей опасности. Сигнал имеет не только звуковое, но и визуально сопровождение. В некоторых случаях передаются определенные речевые сообщения с руководством о требуемых действиях.

В автоматической системе пожарной сигнализации все происходит без вмешательства человека. Сигнал сразу передается в систему контроля доступа, которая активирует или деактивирует дополнительные механизмы для облегчения эвакуации персонала, а также для тушения очага возгорания, если он присутствует. Полный цикл анализа происходящего выглядит следующим образом:

  • определение проблемы или зоны возгорания;
  • ожидание двух подтверждений происходящего после выявления;
  • выявление целостности электрической системы;
  • определение очага зарождения;
  • вывод результатов на диспетчера;
  • вывод информации о состоянии других частей здания или системы.

Любой из тех, кто занимается контролем системы способны самостоятельно оценить состояние системы на специальном дисплее, где содержится вся служебная информация.

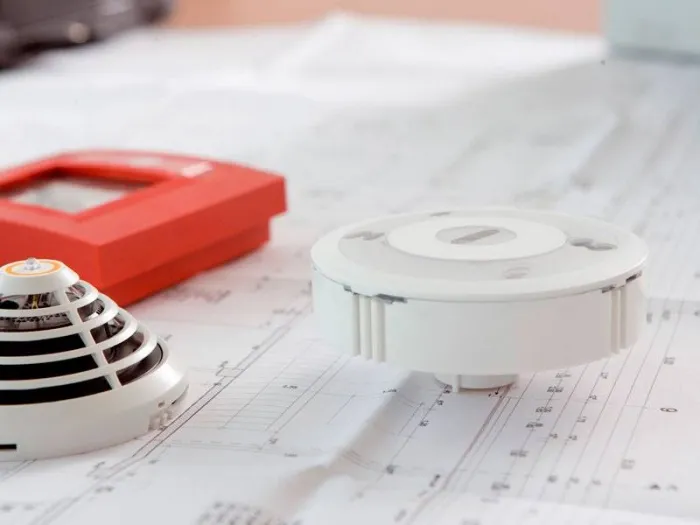

Особенности проектирования и расчёта

Эффективность всей системы зависит от того, насколько правильно и грамотно она будет спроектирована. Данный этап требует не только поверхностных знаний, но и тонкостей работы оборудования. В большинстве случаев задачу по проектированию поручают профессионалам, т. к. схема размещения датчиков может быть непонятна без требуемой подготовки. Все датчики и устройства имеют обратную связь, что подразумевает прокладку ряда кабелей для обработки и передачи сигнала. Процессу проектирования предшествует тщательное изучение объекта и особенностей его конструкции. В расчет берутся такие факторы:

  • сложность конструкции;
  • габариты помещений;
  • особенности планировки.

В проекте отмечаются зоны риска, которые являются вероятным очагом возникновения пожара. Разработаны государственные стандартны, а также ПУЭ, принципы которых служат основой для проектирования. В процессе проектирования предстоит подготовить:

  • техническое задание;
  • план помещений;
  • предоставление заказчику типового проекта со сметой;
  • согласованный договор предоставления услуг;
  • произвести монтаж и проверку всей системы на работоспособность.

Проектирование не обходится без многочисленных расчетов по значительному количеству формул, которые позволяют подобрать идеальный вариант для конкретного объекта. Правильные подсчеты также дают возможность снизить общие расходы на монтаж пожарной сигнализации. В процессе проектирования определяется источник питания для центрального пульта и смонтированных датчиков. Кроме основного источника, должен быть резервный и в определенных случаях аккумуляторы проигрывают обычным батарейкам, которые устанавливаются в каждый сенсор.

Определяющим фактором послужит емкость, которая требуется для нормального функционирования всей системы. Чаще всего производитель системы сигнализации указывает, какая потребуется мощность источника. Эту цифру всегда можно сравнить с тем, что указано на понижающем трансформаторе или аккумуляторе. При необходимости несколько аккумуляторов могут быть объединены между собой для повышения емкости. Для передачи питания без потерь должны использоваться провода соответствующего сечения.

Виды систем

Системы делятся на группы в зависимости от сложности оборудования, которое используется для реализации пожарной сигнализации. Среди основных можно выделить:

  • неадресную;
  • адресную;
  • аналогово-адресную;
  • пороговую;
  • порогово-модульную.

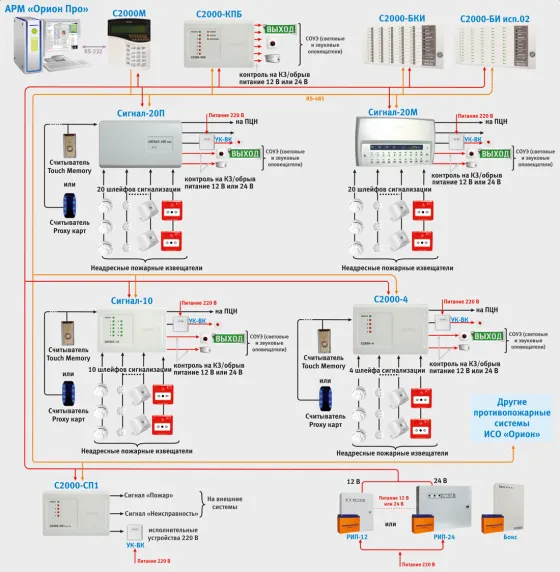

Первый вид системы подразумевает простую схему подключения и отображения, которая подразумевает наличия шлейфа с обратной связь. Если датчик передает тревожный сигнал на пульт, то отображается только номер шлейфа, по которому можно определить помещение и тип сработавшего датчика.

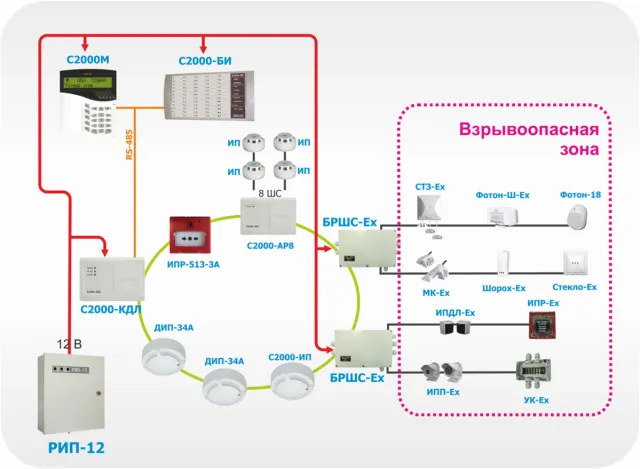

Адресный тип системы пожарной сигнализации также подразумевает постоянное взаимодействие между центральным пультом и датчиками. В этом случае при возникновении определенной ситуации сигнал передается на центральную панель, на которой точно указывается участок, где произошло возгорание или задымление.

Третий вид системы применяется довольно часто в силу своей надежности и эффективности. Анализ данных происходит с высокой скоростью благодаря тому, что происходит он через микропроцессор, установленный в центральной панели, которая получает данные от сенсоров. Сигнализация включается только в том случае, когда будут проанализированы несколько источников данных, а не один, как в предыдущих вариантах.

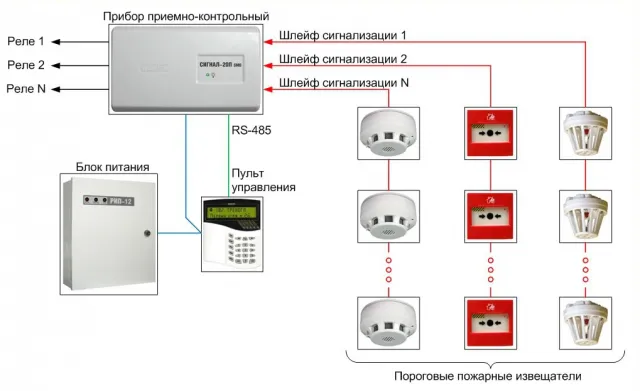

Наиболее бюджетным является четвертый вид пожарной сигнализации. Ее стоимость увеличивает только сложность монтажа. Расходы также увеличиваются за счет дублирования датчиков. Делается это для того, чтобы уменьшить количество ложных срабатываний.

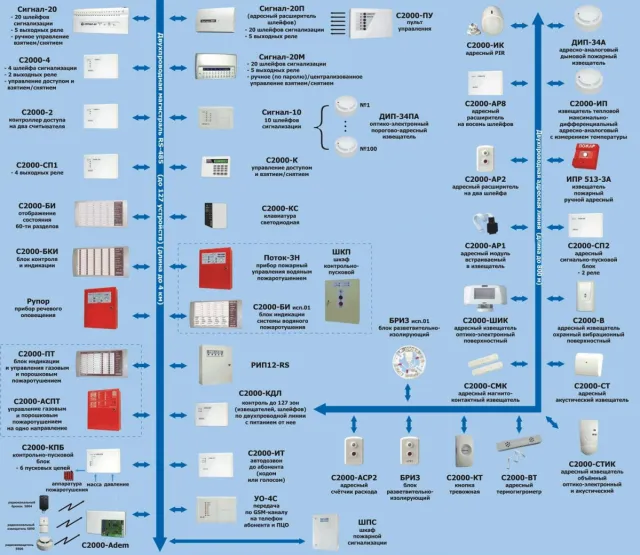

Последний вид сигнализации имеет наиболее совершенный вид. Все данные от сенсоров выводятся на персональный компьютер, который благодаря комплексу программного обеспечения, дает возможность проанализировать не только сигнал, но и оценить вероятность ложного срабатывания.

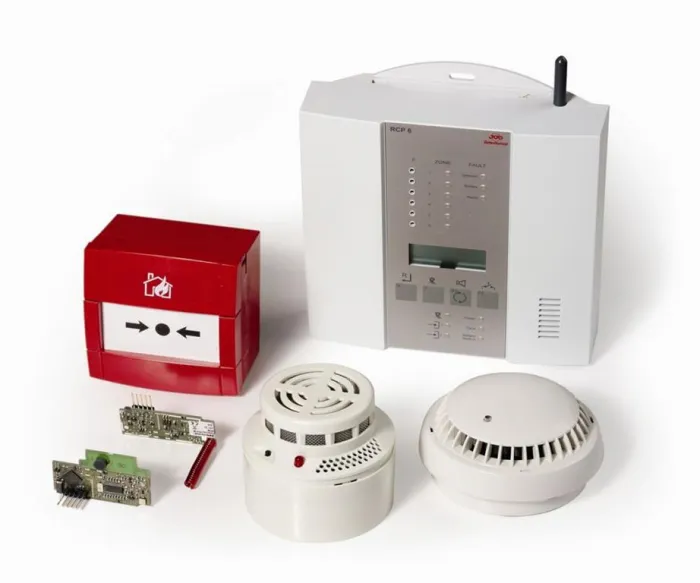

Основные разновидности извещателей

Сенсоры являются неотъемлемой частью пожарной сигнализации. Их можно образно назвать глазами, которые дают возможность контролировать всю ситуацию. Эффективность работы всей конструкции напрямую зависит от целостности и отзывчивости каждого из датчиков.

Тепловые датчики

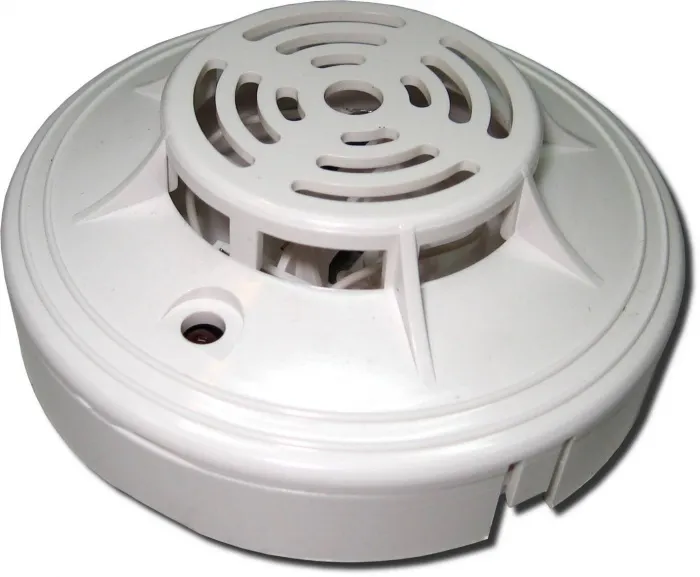

Из названия становится понятным, что действие датчиков этого вида направлены на обнаружение повышенной температуры на определенных участках. Их применение оправдано только в том случае, когда температура является единственным показателем нештатной ситуации. Приборы могут быть пороговыми, которые начинают фиксировать показания только после пересечения определенной отметки по температуре, например, семидесяти градусов. Точность определения невысокая. Второй тип датчиков стоит в несколько раз дороже. Они называются интегральными и позволяют обнаружить очаг только при его зарождении. Внутри извещателя находится два дублирующих элемента, а также модуль обработки данных.

Дымовые датчики

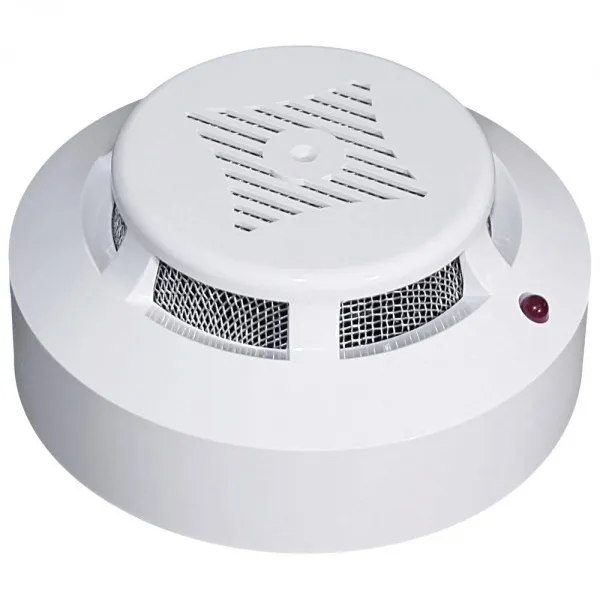

Эти датчики работают по принципу инфракрасного излучения. Луч определенной длины непрерывно рассеивается по территории. Если плотность воздуха повышается за счет присутствия дыма, то происходит передача сигнала. Недостатком элементов является их погрешность. Ложные срабатывания могут происходить в силу большого содержания пыли, пара или подобных веществ в помещении. В силу причин ложных срабатываний этот вид сигнализаторов не применяется в помещениях с повышенных содержанием тех или иных веществ.

Датчики пламени

Срабатывание этого вида извещателей происходит только под воздействием открытого пламени или тлеющих элементов. Они используются в паре с другими извещателями пожарной сигнализации и устанавливаются только в тех местах, где существует вероятность появления открытого огня, который и может стать причиной возникновения пожара. Сенсоры выявляют проблему даже при отсутствии дополнительных факторов в виде повышенной температуры или задымленности. В отличие от предыдущего варианта, этот вид датчика без особых сложностей применяется в помещениях с повышенной запыленностью.

Датчики утечки газа

Такие извещатели пожарной системы могут быть смонтированы самостоятельно. Внутри конструкции находится сенсор, который производит анализ воздуха на содержание определенных химических веществ, и при их выявлении подает соответствующий сигнал.

Комбинированные датчики

Этот вид сигнализаторов является наиболее универсальным, т. к. встроенные датчики способны фиксировать сразу несколько признаков возгорания. Как правило, в комбинированном датчике для системы присутствуют сенсоры дыма и температуры, что позволяет наиболее оперативно определить причину и оповестить персонал.

Автоматическая пожарная сигнализация в квартире

применяется не только на промышленных объектах, но и в частных квартирах. Внутри таких жилищ присутствует значительное количество различной техники, которая может стать причиной возгорания. Опасные ситуации возникают и по вине самих жильцов. Это касается тех, кто курит в помещении или даже в постели. Не исключена вероятность перегрузки электрической сети и выхода из строя проводки, что приводит к возгоранию. Особую опасность в квартирах и частных домах представляют газовые плиты и обогреватели. Малейшая утечка газа может обернуться серьезным взрывом, способным унести жизни жильцов. Зоной риска являются также частные мастерские, в которых используются сварочные аппараты и другие приборы.

Основные виды внутриквартирной сигнализации

Типы систем, которые используются для установки внутри квартир совпадают с теми, которые были описаны выше. Дополнительно выделяют две других группы:

  • радиоканальная;
  • автономная.

Первый вид подразумевает отсутствие проводов и общение датчиков с централью посредством радиоканала. Кроме того, оповещение владельца также может осуществляться посредством радиоканала благодаря установленному GSM-модулю. Автономная система противопожарной сигнализации представляет собой датчик, который имеет в своей конструкции сенсор, а также устройство оповещения. Чаще всего это касается сигнализаторов газа, которые при повышенном уровне содержания каких-либо веществ уведомляют жильцов без общения с централью.

Конструктивные особенности квартирной сигнализации

Конструкция внутриквартирной противопожарной системы несколько проще той, что применяется в промышленных масштабах или на других объектах. Помимо автономного датчика газа, также может быть использован автономный датчик температуры и задымления. Обычно они функционируют от встроенных аккумуляторов или батареек, а также имеют в конструкции сирену, которая активируется при достижении определенного порога показателей.

Установка и подключение охранно-пожарной сигнализации

Если проект системы пожарной сигнализации разрабатывался профессионалами, тогда установить основные элементы можно самостоятельно, если есть определенный опыт электромонтажных работ. Первым делом определяется требуемое количество датчиков для конкретной системы. Чтобы выяснить это, необходимо определить высоту потолков, а также общую площадь помещений, где будут монтироваться датчики. В каждом помещении, которое будет поставлено под охрану, должно быть установлено хотя бы два датчика.

В помещении определяются точки для расположения извещателей. Они не должны перекрываться перегородками, а также покрывать предполагаемую площадь. Расстояние между соседними извещателями должно быть не меньше 9 м. Правила актуальны в том случае, если высота потолка не превышает 3,5 метра. Монтировать сенсоры важно на расстоянии в 20 см от потолка. После разметки выполняется сверление отверстий перфоратором. С помощью дюбелей и саморезов извещатели фиксируются на своем месте. Следующим шагом осуществляется подвод проводов от центрального блока управления. Подключение двух смежных датчиков осуществляется последовательно.

Обратите внимание! Как только все элементы системы будут смонтированы, необходимо произвести тестовый запуск методом воздействия на датчик требуемым веществом.

Где и как установить пожарные датчики

Расстояние между соседними датчиками пожарной системы, а также зазор до потолка были указаны выше. Если извещатель находится напротив стены, то расстояние до нее должно быть не меньше 4,5 метра. Но такие правила имеют определенные обобщения для упрощения процесса монтажа всей системы. Необходимо учитывать близость помещений для курения, из которых дым может попадать в помещение с датчиком. В этом случае потребуется выбрать правильное место, чтобы исключить ложные срабатывания системы. Если на потолке есть балки, то извещатели системы нельзя монтировать между ними.

Удаленность датчиков от предполагаемой зоны возгорания будет зависеть от площади помещения. Если монтаж системы осуществляется в комнате с площадью в 15 м2, тогда максимально расстояние от датчика системы до предполагаемого места возгорания не должно превышать девяти метров. Если речь о помещении с площадью в 20 м2, тогда максимальная удаленность не должна превышать шести метров, для помещений с площадью в 25 м2 – не больше 3,5 метра. Правила касаются датчиков огня.

Для датчиков задымления правила несколько иные. При площади помещения в 55 м2 и меньше, можно удалить извещатель системы на 10 метров. Если размера помещения имеет показатель в 65 м2, тогда лучшим решением будет разместить сенсор системы на шести метрах, при 70 м2 – три с половиной метра. При площади в 85 м2 датчик системы стоит располагать на расстоянии до 3,5 метров. Более точные показатели находятся в конкретном проекте после компьютерного моделирования. Видео об установке модулей есть ниже.

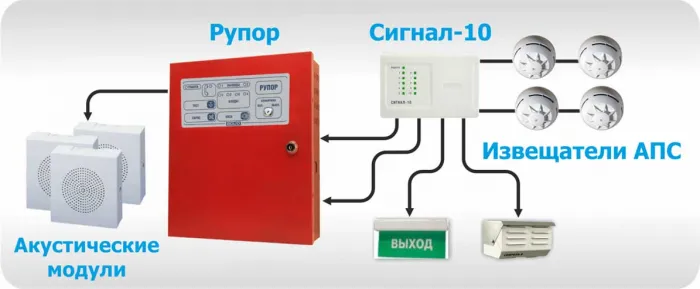

Принципы работы системы оповещения о пожаре

Принцип работы автономных датчиков был описан выше. Кроме датчиков, автономной может быть и сама система. Это означает, что она не подключена ни к каким внешним источникам и осуществляет мониторинг и передачу данных только внутри смонтированной системы. Централизованные системы способны передавать сигнал о возникшей ситуации не только локально, но и на центральный пульт, где диспетчер сможет принять требуемые меры. Оповещение может осуществляться световыми индикаторами или выводом буквенно-цифровой информации на табло.

Как отключить пожарную сигнализацию

Ложные срабатывания системы возможны, поэтому важно знать, как можно самостоятельно отключить систему, если это потребуется. Один из самых простых методов заключается в полном обесточивании централи или датчика. Для этого отключается не только сеть, но и вынимается батарейка или аккумулятор, если они присутствуют. После деактивации их необходимо установить на место. Правильное отключение системы подразумевает использование центрального пульта, на котором вводится соответствующая комбинация для отключения системы.

Обратите внимание! Наиболее радикальным методом отключения является порча проводов от датчика. Требуется это в случае выхода системы из строя и отсутствия возможности осуществить отключение другим способом.

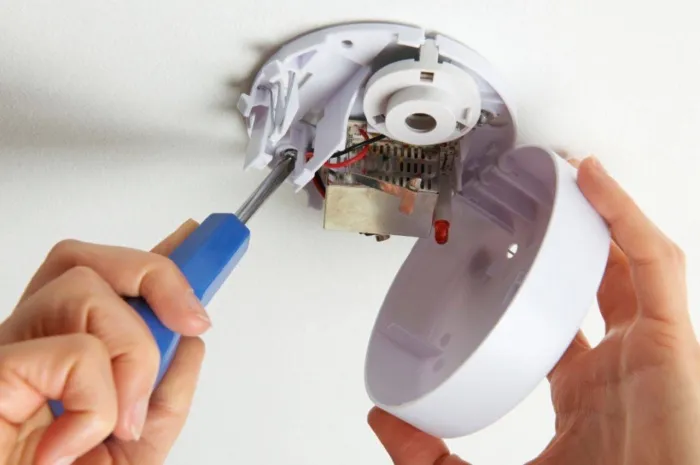

Задачи и основные аспекты проведения технического обслуживания

Периодически производится техническое обслуживание системы, которое преследует такие задачи:

  • проверка правильной работы;
  • определение технического состояния датчиков и других модулей;
  • определение и ликвидация неисправностей;
  • контроль климатических условий и их воздействие на модули системы;
  • анализ проведенных работ и составление отчета.

Работы по ТО в отношении систем пожарных сигнализаций производятся соответствующими органами. Обычно это те же службы, которые производили монтаж оборудования системы.

Виды технического обслуживания ОПС

Профилактические мероприятия в отношении систем пожарных сигнализаций делятся на две большие группы:

  • плановые;
  • неплановые.

Плановые работы в отношении систем производятся в согласии с установленными законом стандартами или в согласии с руководством производителя оборудования. Внеплановые процедуры в отношении таких систем пожарной сигнализации выполняются при возникновении сбоев или поломок в линиях передачи сигналов от датчиков к централи. Причиной такого обслуживания также может стать ложное срабатывание системы пожарной сигнализации. Если в течение месяца происходит два ложных срабатывания, то это также является причиной для внепланового выезда группы.

Резюме

Как видно, процесс монтажа и обслуживания систем пожарных сигнализаций имеет свои нюансы, для разрешения которых часто требуется помощь профессионалов. Не стоит пренебрегать ею, т. к. речь идет о жизнях, возможно, близких людей.
