Как выполнить паз в доске без использования фрезера?

Как сделать паз в брусе с использованием фрезера, ручной дисковой пилы и бензопилы

В ходе выполнения различных работ иногда возникает потребность в создании паза в брусе. Такая необходимость возникает, например, при установке внутренних перегородок или при вставке дверных и оконных блоков в проемы. Это приемлемо для обеспечения более надежного соединения элементов и улучшения внешнего вида конструкции.

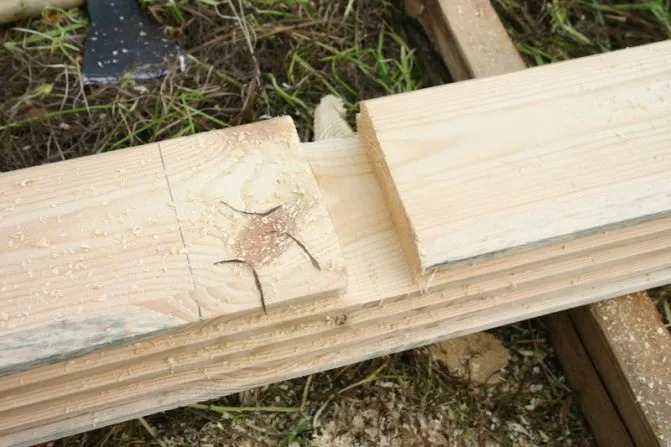

На фото: выборка паза в брусе требует точности, любые ошибки и просчеты недопустимы



Срез из четырех сторон

Данный способ соединения является самым сложным, но при этом очень качественным и прочным, ведь правильно выбранный паз позволяется слаживать бревна как детский конструктор. Чаша в этом способе прорезается со всех четырех сторон и как во втором варианте каждый срез проделывается на ¼ толщины бруса.

Предлагаем ознакомиться Как сделать обрешетку под вагонку

Для облегчения выборки идеальным решением будет фрезер пазов бруса, с его помощью прорезы получатся ровными и аккуратными, особенно сравнивая с бензопилой или лобзиком.

Инструмент, который может быть использован

Рассмотрим, какие приспособления могут помочь вам при проведении работ:

Фрезер Тут может быть два варианта – либо полноценный станок, который может выполнять любые работы, либо ручной фрезер, с помощью которого можно быстро выполнять некоторые операции прямо на строительном объекте.

Первое решение используют профессионалы, так как цена станка велика, второй вид инструмента подойдет и для домашнего использования

Специалисты используют специальные станки для продольного профилирования бруса

Особенности проведения работ

Так как самостоятельные работы по вырезанию продольных пазов нецелесообразны (гораздо проще приобрести пазогребневый брус, так вы сэкономите очень много времени и сил), то мы рассмотрим, как делать прорези под перегородки, рамы и т.д. Вариантов несколько, выбирайте тот, который удобнее для вас.

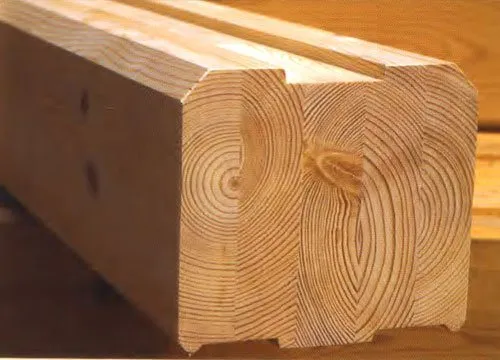

Брус шип-паз-шип – один из самых популярных и востребованных среди застройщиков вариантов

Использование ручного фрезера

Этот инструмент очень хорошо подходит для проведения работ своими руками по следующим причинам:

Правильно подобранная фреза поможет без труда достичь нужного результата

Прежде чем выбрать паз в брусе, отведите упор на нужное расстояние

Ручные дисковые пилы

Очень мобильное оборудование, которое может использоваться для резки элементов небольшой толщины, также ее часто используют и для целей, рассматриваемых в нашей статье, это обусловлено следующими факторами:

Мобильность – вот главное достоинство данного варианта

Совет! Такой пилой очень удобно делать пазы в оконных и дверных проемах, где места мало и расположиться с бензопилой или фрезером сложно.

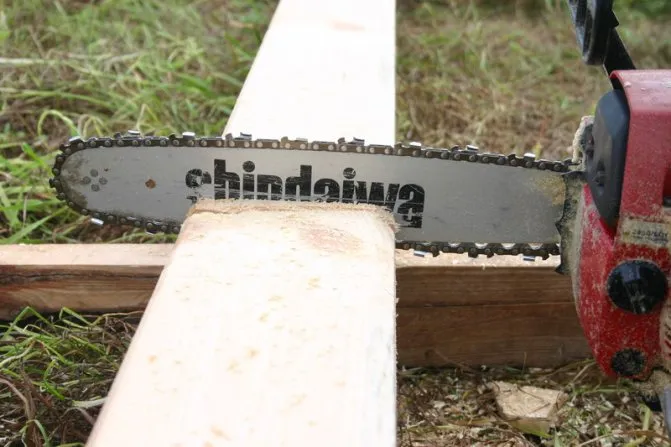

Работа с бензопилой

Этот вид инструмента есть на всех площадках, где возводятся конструкции из деревянного бруса, поэтому его можно использовать и для наших целей.

Рассмотрим, как вырезать паз в брусе данным инструментом:

Важно резать брус на нужную глубину

Как сделать прямоугольный или овальный паз в бревне? Вырезаем пазы и чаши.

Постройка деревянного дома или бани с каждым днем набирает все большей популярности и нередко домашние мастера принимают решение строить здание из бруса собственными руками. Помимо создания рабочего проекта следует знать технологию укладки бревен. Для качественной и грамотной сборки следует изучить все возможные способы соединения. Поэтому в этой статье мы расскажем, как сделать паз в брусе и правильно его соединить.

Как пилить брус?

При складывании сруба его соединение может понадобиться в двух случаях:

Каждый из приведенных способов соединения имеет несколько разновидностей пазов для крепления.

Какие бывают угловые связки бруса?

Чтобы качественно соединить между собою деревянный сруб на углах, можно воспользоваться связкой с остаточными концами или без них. В первом случае соединенные брусья будут иметь вступающие концы, это вариант хорош тем, что идет более качественная обвязка и защита углов от осадков. Но при этом способе соединения идет повышенный расход материала. Во втором случае укладка бруса является намного экономичней, а углы при этом получаются гладкими. Примеры вышеперечисленных соединений приведены на фото ниже.

Способ выпиливания

Если рассматривать такой вариант соединения, как с остатком, то можно выделить следующие виды пазов:

Хотя «обло» и является простым, но существует три разновидности его пазов:

Примеры таких соединений изображены на фото. Каждый из них рассмотрим по отдельности.

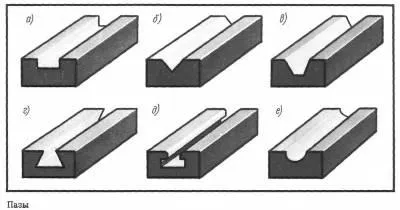

Разновидности пазовых досок

Многие пользователи не представляют, как выбрать паз в доске, полагая, что в магазине им предложат только один вариант соединения и материала.

Это далеко не так, там вас встретит большой ассортимент:

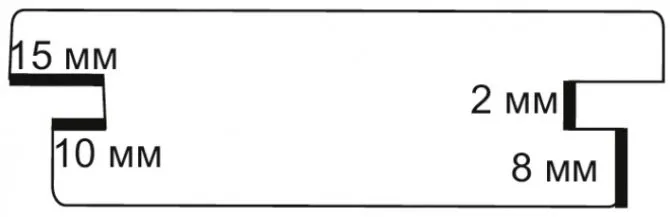

1. Симметричный паз . Это наиболее простой тип . В нем длины верхней и нижней полок одинаковы, они и выступают на одно расстояние.

2. Ассиметричный паз . Здесь верхние полки длиннее нижних.

3. Блок хаус , используемый в основном для отделки стен и потолков. Планки часто имитируют рельеф бруса и имеют полукруглый или фасонный профиль на лицевой стороне.

4. Евро вагонка также как и блок хаус, часто снабжается рельефным рисунком.

5. Террасная доска , изготовленная из дерева и полимера, тоже имеет шипы и пазы, упрощающие установку.

Обратите внимание! Если запланировано крепление без пазовой доски стен не выровненных, с выступами и вмятинами, не ждите хорошего качества от результата. Облицовка не ляжет ровно, перепад высот и щели неизбежны.

Как выбрать паз в бревне – этапы рабочего процесса

Пазы требуются для более плотной и надежной стыковки бревен между собой. Если вы приобретаете оцилиндрованные элементы, то они обычно уже готовы к сборке, но иногда требуется сделать паз самостоятельно, процесс этот не очень прост, поэтому стоит рассказать о нем подробнее, чтобы вы смогли разобраться в некоторых нюансах получше.

Важно проводить работы правильно, так как можно очень легко испортить элементы.

На фото: сделать продольный паз своими руками можно с помощью специальных приспособлений

Вывод

Для небольших объемов отделочных работ и тем более для бытовых самоделок необязательно покупать готовый дорогостоящий материал. Достаточно уделить немного свободного времени и сделать заготовки самостоятельно. Тем более что для рачительного хозяина это не составит труда.

Подробно и доходчиво процесс опишет видео в этой статье, где мастера раскроют маленькие хитрости столярной науки. Если вам что-либо не понято, вы можете задать вопросы в комментариях.

Источник

Соединяем брусья методом «обло» на углах

При угловом соединении сруба по методу чаши существует три возможных способа:

Из выше приведенных методов последний является наиболее применяемым и простым. Технологически проделывание паза схоже с «обло», но дополнительно по длине бруса выбирается укладочный паз. Во время монтажа бревен укладочный вырез заполняется утепляющим материалом, и эта процедура повторяется при монтаже каждого последующего сруба.

Важно! Для надежного и качественного крепления дополнительно к пазу бревна крепят на нагели. Они представляют собой круглые шпонки, которые забиваются в просверленные отверстия в соединяемых бревнах.

При укладке методом заоваленого гребня помимо основного и укладочного паза в чаше оставляется овальный выступ, а в ложащемся бревне такой же по форме пропил. Благодаря этому выступу и вырезу обеспечивается надежная фиксация сруба.

Курдючная укладка является самой сложной из трех перечисленных, ведь проделанный в бревне паз имеет необычную форму (чаще всего он прямоугольный) и располагается поперек бревна, а в следующем срубе вырез имеет продольную выборку этой же формы. Хотя делать выборку, таким образом, весьма проблематично, но такое соединение является очень крепким. При собственноручном строительстве и такой укладке придется обзавестись не только бензопилой, но фрезером и электрическим лобзиком.

Рассматривая другие способы укладки, следует заметить, что они все очень похожи между собой. Например «обло» и «охлоп» имеют различие в расположении среза, в последнем паз выпиливается снизу бревна.

Если рассматривать метод «охряп», то выборка паза в брусе производиться продольно и поперечно, то есть в чаше имеется двойная выборка, и при этом она производится в обоих бревнах.

Замок — это соединение с дополнительной фиксацией. Самый простой замок выглядит так:

Помимо шипа и паза, на стыках досок есть дополнительные выступы и углубления, препятствующие разъединению паркетин во время эксплуатации. Паркет с замком можно укладывать плавающим способом — без использования клея, гвоздей и саморезов. И хотя эта работа также требует знаний и умений, выполнить её гораздо проще, чем устанавливать паркет на клей и саморезы.

Паркетную доску с замком можно и приклеивать, если по какой-то причине нужно зафиксировать её на основании.

Замковое соединение бывает только у паркетной и инженерной доски, а также у массивной доски из бамбука. Массивную доску из других пород оснащают только шипом-пазом: замок из твёрдого массива не будет пружинить и со временем сломается от постоянных нагрузок.

Теплый угол для брусового дома

В современном малоэтажном домостроении брусовый материал уверено вытесняет оцилиндрованное бревно. Использование деревянного бруса позволяет усложнить конструкции домов, расширить возможности по внедрению новых архитектурных и дизайнерских решений. В домах появились эркеры, мансарды, веранды и балконы.

Форма брусового строительного материала позволила внедрить в домостроении технологию закрытого крепления «шип-паз», получившего название «теплый угол». Метод и технология соединение бруса в теплый угол имеет сходство с креплением в лапу. В отличие от укладки в лапу, этот метод обладает рядом достоинств. Преимущества рубки в теплый угол:

Способ закрытого углового соединения бруса достаточно сложный, при строительстве своими руками операция требует от исполнителей квалификации и навыков обращения с инструментом.

Технология «в теплый угол» широко применяется при промышленном изготовлении сборных деревянных домов «под ключ». Профиль замка вырезают высокоточным машинным способом, сруб дома промышленного изготовления легко собрать своими руками, сборка деталей из бруса в теплый угол доступна для массового застройщика.

Разновидности замка

Угловое соединение в теплый угол обеспечивает крепление оригинальной конструкции: глухой паз, вырезанный в теле бруса, и шип образуют максимально изолированный от внешней среды замок. Площадь такого соединения минимизирована, в конструкции нет сквозных щелей. Паз располагается вертикально и вырубается на всю толщину бруса. Узел надежно фиксирует строительную конструкцию в горизонтальной плоскости и обеспечивает устойчивость к разнонаправленным нагрузкам, виды крепления различаются по размеру и форме профиля:

Сопряжение в прямой шип наиболее простое, рубить и укладывать такой шип проще, но такая конструкция требует дополнительного усиления нагелем. Технология рубки, монтажа и укладки в ласточкин хвост более сложная, требует профессиональных навыков. Общим недостатком всех шипованных креплений является возможность расслоение или растрескивания шипа, исправить такой дефект нельзя, заготовка бракуется.

Шпоночное соединение применяется для соединения высококачественного профилированного клееного бруса в промышленном домостроении. Используют прямоугольную и трапецеидальную шпонку из древесины твердых пород. Размеры шпоночного крепления минимизированы, конструкцию отличает прочность и герметичность соединения, крепление на шпонку не требует применения утеплителя.

Выбор материала

На подготовительном этапе необходимо выбрать типоразмер, чаще всего в теплый угол строят из бруса 100х150. Выбор размера шипа и формы замка зависит от плотности древесины, для мягкой сосны ширину крепление делают в полдерева, для более плотной лиственницы – в треть или четверть. Длина шипа не должна превышать половины ширины заготовки, для ширины бруса 150мм – это 60-70 мм.

Укладка бруса заподлицо

За основу соединения бруса заподлицо лежит метод складывания в «охряп», но убираются выступающие участки бревен с торца. А для увеличения надежности фиксации применяются «пресеки», они выполнены в виде выступающих шипов, которые крепятся на краю сруба.

Когда соединение имеет обычный паз с «пресеком», то уложенные бревна будут продуваться в месте укладки.

Важно! Для предотвращения таких дефектов пропил в брусе делают в виде «ласточкиного хвоста».

Применяя для соединения, наклонные шипы создается более плотное зажатие бруса, а вследствие и чего увеличивается теплоизоляция.

Важно! Когда монтируется сруб при помощи шпонок, нагелей или курдюков, то прежде, чем выбрать паз в брусе, нужно позаботиться о достаточном зазоре между соединением паз-шип, чтобы во время усадки материала древесина могла достаточно сместится.

Выполнение прямоугольного паза

Перед тем как намечать ширину и глубину паза, бревно следует закрепить, уложив на подкладки.

С помощью циркуля на более тонком конце бревна нужно найти центр и провести радиус, то же самое следует сделать на более толстом конце бревна.

С помощью шнура и угольника проводят на обоих торцах бревна вертикальные и горизонтальные диаметры. После этого размечают ширину и глубину будущего паза. Обычно ширину выбирают равную 1/6 диаметра окружности, а глубину – ¼ диаметра.

После того, как на торцах бревна выполнена необходимая разметка, с помощью шнура и засечек размечают границы паза на поверхности бревна и приступают к скалыванию древесины.

Строгание вручную

Строгать рубанком очень увлекательно, когда лезвие острое и достаточно времени. Фуганок идеально подходит для строгания вдоль волокон. Не забудьте укрепить заготовку на верстаке. Сделайте пробный проход, убедитесь, что лезвие установлено на нужную глубину, а потом приступайте к работе.

Торцовый рубанок хорош для обработки острых кромок и для зачистки торцов. Устанавливайте лезвие так, чтобы оно срезало тончайшую стружку. Обрабатывая торцевые участки, старайтесь не сбиваться в сторону и не допускать сколов.

Строгание торцовым рубанком

Как соединить брус продольно?

При постройке дома из бруса часто случается, что не хватает длины материала, ведь стандартное бревно 6-метровое. Но нередко размеры дома намного больше, поэтому приходится соединять брусья между собой.

Чтобы соединить два бруса, можно применить несколько способов:

Во время фиксации сруба по методу продольного шипа, то на одном бревне пропиливается внутренний паз, а на другом наружный, который буте плотно входить в первый, после чего обе детали закрепляются железной скобой или шплинтом.

Если был выбран способ крепления в полбревна, то каждый край бруса пропиливается наполовину и кладется встык, после чего фиксируются скобой или нагелем.

Важно! Применение такого способа крепления очень редкое в связи с малой эффективностью фиксации.

Третий способ фиксации самый надежный, для его реализации на краях брусьев пропиливается паз и шип в виде «ласточкиного хвоста».

Выводы

Все работы по постройке деревянного дома должны осуществляться только профессионалами, но если вы уверены в своих силах, что сможете собрать брусовое здание своими руками. То следует детально изучить технологию создания и крепления пазов, а также просмотреть видео «как выпилить паз в брусе». Но главным залогом успеха является уверенность в своих силах.

Ручной фрезер — это универсальный механический инструмент в домашней мастерской. Чтобы правильно им пользоваться, необходимо получить основные уроки работы фрезером по дереву. На рынке много фрезеров китайского производства, все они одинаковой конструкции и отличаются только мощностью двигателя. Специалисты рекомендуют приобретать более мощный инструмент, так как перечень выполняемых работ значительно расширится. Мастер сможет вырезать узор, делать выборку под четверть, нарезать шипы и выполнить другие операции, связанные с изготовлением мебели.

Особенности проведения работ

Так как самостоятельные работы по вырезанию продольных пазов нецелесообразны (гораздо проще приобрести пазогребневый брус, так вы сэкономите очень много времени и сил), то мы рассмотрим, как делать прорези под перегородки, рамы и т.д. Вариантов несколько, выбирайте тот, который удобнее для вас.

Брус шип-паз-шип – один из самых популярных и востребованных среди застройщиков вариантов

Этот инструмент очень хорошо подходит для проведения работ своими руками по следующим причинам:

Правильно подобранная фреза поможет без труда достичь нужного результата

Предлагаем ознакомиться Как вырезать отверстие в шифере под трубу? Прежде чем выбрать паз в брусе, отведите упор на нужное расстояние

Очень мобильное оборудование, которое может использоваться для резки элементов небольшой толщины, также ее часто используют и для целей, рассматриваемых в нашей статье, это обусловлено следующими факторами:

Мобильность – вот главное достоинство данного варианта

Совет! Такой пилой очень удобно делать пазы в оконных и дверных проемах, где места мало и расположиться с бензопилой или фрезером сложно.

Работа с бензопилой

Этот вид инструмента есть на всех площадках, где возводятся конструкции из деревянного бруса. поэтому его можно использовать и для наших целей.

Рассмотрим, как вырезать паз в брусе данным инструментом:

Важно резать брус на нужную глубину

Ручные фрезеровальные машины имеют высокую скорость вращения шпинделя, поэтому при работе с ними необходима определенная аккуратность и внимательность. Избежать травматизма поможет соблюдение элементарных правил безопасности, которых необходимо придерживаться при работе с любым электроинструментом.

При работе не стоит пренебрегать средствами защиты – очками для глаз, респиратором и перчатками, так как в процессе работы образовывается очень мелкая древесная пыль.

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Введение

Дерево нашло себе применение в самых разных отраслях промышленности. Это сырьё всегда было популярно, благодаря, своей многофункциональности, простоте добычи и обработки. Из древесины мастерят мебель, предметы интерьера и даже целые дома.

Любой мастер сталкивается с этим материалом, но, как показывает практика, произвести аккуратный распил доски удается не каждому. После инструментов на разрезе часто остаются сколы или зазубрины, что не добавляет вашему изделию красоты. Так как же лучше, распилить своими руками или заказать?

Многие фирмы предлагают при покупке распилить Ваши доски, к тому же цена на эту услугу не слишком завышена. На производстве распил досок делает квалифицированный мастер на точном оборудовании, что позволяет получить качественные заготовки нужного размера и формы.

Вы, конечно же, и сами можете обзавестись дорогим оборудованием, но есть ли в этом смысл, если Вам нужно распилить несколько досок. Выбирать только Вам, но если Вы все же решили пилить доски дома, тогда я расскажу, как и чем это удобнее сделать.

Инструмент, который может быть использован

Тут может быть два варианта – либо полноценный станок, который может выполнять любые работы, либо ручной фрезер, с помощью которого можно быстро выполнять некоторые операции прямо на строительном объекте.

Первое решение используют профессионалы, так как цена станка велика, второй вид инструмента подойдет и для домашнего использования

В простонародье ее называют паркетка или ручная циркулярка, это очень удобное приспособление, с помощью которого можно делать вертикальные надрезы определенной глубины, паз после этого выбирается стамеской и молотком, оборудование многоцелевое, поэтому есть в наличии у многих домашних мастеров

Бензопила или электропила

Подходит для выборки пазов под внутренние перегородки, с ее помощью можно быстро сделать надрез нужной глубины, после чего необходима доработка с помощью стамески и молотка.

Тут важно хорошо управляться с бензопилой, так как без наличия определенного навыка сделать ровный надрез не получится

Молоток и стамеска

Раньше с помощью этих приспособлений выполнялись все работы с деревом, но в наше время их используют как вспомогательные элементы, так как ручной труд очень медленный и трудоемкий. Но если объем работы невелик и под рукой нет никакого электроинструмента, то можно обойтись и этими простыми орудиями

Специалисты используют специальные станки для продольного профилирования бруса

Врезка шипа

На заготовке делается разметка будущего паза. Если он должен быть сквозным, то чертить нужно с обеих сторон, поскольку в противном случае получить аккуратную врезку не получится. Важно чтобы ширина разметки соответствовала ширине имеющегося в наличии долота.

Долото приставляется к торцу разметки и погружается в дерево легким ударом киянки. После этого его лезвие приставляется через несколько миллиметров и вгоняется под углом до первой засечки. Так нужно пройти до самого края разметки.

После этого вырубаются края, и делается высечка вдоль посередине. Это позволяет отделить сколотое дерево и вычистить его из паза.

Далее делается еще несколько проходов для углубления паза.

Как только он станет достаточно четким, нужно высверлить сверлом такого же диаметра несколько отверстий вдоль паза. Важно чтобы их глубина была одинаковой и соответствовала необходимой длине шипа, который будет вставляться в выборку. При изготовлении сквозного паза следует сначала поработать долотом и с другой стороны, чтобы потом при сверлении два углубления сошлись на середине заготовки. Если пробиваться только с одной стороны, то с другой получатся сколы.

Предлагаем ознакомиться: Как правильно сделать межкомнатные двери

После сверления останутся тонкие древесные перегородки. Это делается быстро, если дополнительно просверлить стенки под углом.

Что не получится убрать таким способом – срезается долотом.

В результате получится паз с ровными стенками. Важно, чтобы его размер соответствовал параметрам шипа. Дно несквозного паза может иметь неровности, его не обязательно шлифовать. Эта поверхность все равно не видна, а после заливки столярного клея тот прилипнет к рваным волокнам даже крепче.

Конечно, соединять заготовки с помощью шипов и пазов дольше, чем используя саморезы и прочие металлические крепежи. Но такой узел выглядит намного привлекательней, а кроме этого он является самым надежным. Он никогда не позволит появиться люфту между соединенными заготовками. Возможно, первый раз паз будет не столь аккуратным, но с практикой его качество повысится.

Обработка деревянных деталей

Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.

Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки.

При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.

Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.

Чтобы избежать этой проблемы, брусок нужно зажать струбциной, параллельно положить точно такой по размеру брусок. Тогда фрезерная машина приобретет две точки опоры и шататься не будет.

Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.

Опасные факторы

Фрезерные станки требуют соблюдения полной безопасности и высокой квалификации работника. При применении электрических машин могут произойти несчастные случаи, вызванные выбросом материала при фрезеровании. Поэтому исполнитель работ должен иметь специальную рабочую одежду.

Если в процессе фрезерования выделяется сильная пыль, нужно иметь защитные очки. Максимальную безопасность в этой ситуации предоставляют специальные струбцины и тиски, эффективно удерживающие заготовку, предотвращая её выброс. Нельзя руками удерживать заготовку в зоне вращения фрезы или непосредственно касаться вращающегося инструмента. Необходимо применять специальные прижимные приспособления для продвижения детали во время фрезерования.

Тип соединения, основанный на вхождение шипа в паз, появился в Европе практически одновременно с половой доской и вагонкой. Отделочный материал прост и удобен в монтаже и имеет массу достоинств. Правда, по стоимости он дороже обычных досок и планок, зато стыки получаются намного аккуратнее, да и срок службы на порядок выше.

Полезные самоделки своими руками

Для того чтобы сделать что-нибудь полезное, например, шкатулку необязательно иметь целый арсенал сложного оборудования и дорогостоящего инструмента. Можно обойтись минимумом инструментов и механизмов. Для выполнения столярных работ понадобятся:

В качестве материала использовать можно абсолютно всё — например, обрезки паркетной доски, куски фанеры и отходы плиты ДСП, но обязательно с прямым углом. Для упрощения работы нужно сделать простенький фрезерный стол. Для обработки заготовок понадобится прямая пазовая фреза большого диаметра. Процесс выглядит примерно так. На самодельном столе построгать торцы обрезков паркетной доски. Разметить боковины шкатулки и при помощи лобзика убрать всё лишнее.

Полученные заготовки необходимо обработать рейсмусом, чтобы выдержать размер всех боковин. При отсутствии рейсмуса можно воспользоваться фрезерным столом. Для этого установить упор по размеру заготовки и двигать деталь между упором и вращающейся фрезой по направлению к себе. Следующую операцию по калиброванию боковин по длине выполнить лобзиком.

Соединить боковины между собой можно на ус. Для этого нужно фрезеровать торцы боковин конической фрезой с углом в 90 градусов. Сделать это можно с помощью фрезера. Таким образом, торцы боковин имеют одинаковые скосы в 45 градусов. Далее нужно сделать пазы в боковинах для донышка. Для этого применяется торцевая фреза диаметром 6 миллиметров, равная толщине фанеры. Соединяются детали при помощи клея. Изделие выглядит аккуратно и красиво как снаружи, так и внутри. Что ещё можно сделать ручным фрезером по дереву? Всё что угодно: например, полку для вещей, ящики для хранения овощей или инструментов, кухонную мебель.

Ящик для инструментов

Для того чтобы изготовить ящик для инструментов, необходимо укрепить столярное соединение боковин, вставив дополнительные шипы. Операция называется нарезка шипов ручным фрезером. Выполнить её вручную очень сложно, поэтому нужно изготовить несложное приспособление — фрезерный стол. Принцип его изготовления простой:

Устройство для нарезки шипов в доске работает следующим образом. Разметить место фрезерования и, прижав доску к упорной планке, выполнять движение кареткой, направляя её на режущий инструмент. Полученное шиповое соединение деталей будет прочным и надёжным.

Как изготовить филёнку

Одна из наиболее часто выполняемых столярных операций — это изготовление филёнки. Оно выполняется специальной фрезой. Для качественного выполнения работы необходимо к столешнице фрезерного устройства изготовить простое приспособление. Для этого понадобится толстослойная фанера размером 500 х 300 х10 миллиметров. Для выхода фрезы вырезается отверстие диаметром 100 миллиметров. К столу струбцинами крепится параллельный упор. Фреза выставляется с учётом расстояния от поверхности стола до острой кромки режущего инструмента в один миллиметр. Обрабатываются последовательно все стороны заготовки. Толщина филёнки регулируется подъёмом фрезы.

Особые виды отделки древесины

Как только вы решите, что именно будете делать, разделите тщательно отобранные и обструганные пиломатериалы на группы. Пометьте каждую заготовку в соответствии с ее будущим местом в изделии, отметьте верх, низ, лицевые поверхности и лучшие кромки. С помощью карандаша и рулетки разметьте отрезки нужной длины, а угольником — линии распилов. Циркулем нанесите дуги и окружности. Делительным циркулем перенесите размеры с чертежа на древесину. Если необходимо сделать доску более узкой или разметить соединение, установите рейсмус на нужное деление и процарапайте метку, двигая рейсмус вдоль кромки заготовки. Малкой размечайте линии, идущие под косыми углами. Если вам понадобятся парные детали, размечайте их одновременно и помните, что одна деталь должна быть зеркальным отражением второй. Для разметки соединений пользуйтесь ножом.

Если вы хотите изготавливать детали круглого сечения (ножки стульев, миски, тарелки), вам не обойтись без токарного станка. Приобретайте самый мощный и тяжелый станок, какой только позволяет ваш бюджет, — с регулируемым зажимным патроном и набором планшайб. Веретенообразные и цилиндрические детали вытачивают, закрепляя заготовку между передним и задним центрами станка, миски или тарелки — на наружной стороне шпинделя.

Лучшие токарные станки снабжены устройством, позволяющим обтачивать большие заготовки на наружной стороне шпинделя. Вам потребуется разнообразный токарный инструмент — стамеска, отрезной резец, косое долото и радиусный шабер.

Для получения гладких поверхностей используют многочисленные сорта наждачной бумаги (шкурки). Шкурку можно использовать или саму по себе, или обернуть ею деревянный брусок. Лучше всего шлифовать дерево несколько раз — после распиливания, после высыхания клея и после окончательной отделки.

Шлифование древесины наждачной бумагой

Для первого шлифования пользуйтесь обычной наждачной бумагой, для отделки — тонкой шкуркой на основе окиси алюминия (она дороже, но служит куда дольше). Для шлифования больших плоских поверхностей применяйте круглошлифовальную машину. Работайте в хорошо проветриваемом помещении и обязательно надевайте пылезащитную маску.

Шлифование древесины круглошлифовальной машинкой

Первоначально термин «естественная отделка» означал, что дерево шлифовали и оставляли в натуральном виде, теперь это понятие включает еще и обработку маслом или воском. Датское или тиковое масло наносят тонким слоем безворсовой хлопковой тканью или кистью.

Отделка древесины тиковым маслом

Дают высохнуть и обрабатывают самой тонкой шкуркой, чтобы удалить «гребни» (грубую текстуру из приподнявшихся древесных волокон, которая возникает при впитывании первого слоя покрытия), затем наносят второй тонкий слой. Если вы хотите сделать поверхность менее жесткой, натрите ее восковой мастикой.

При отделке изделий, которые будут контактировать с пищей, вместо тикового или датского масла используйте растительное, например оливковое. Втирают его тканью.

У вас есть выбор между масляной краской на основе уайт-спирита и водорастворимой акриловой краской. Оба вида краски наносят кистью. Визуальное различие между поверхностями, выкрашенными той или иной краской, очень невелико, однако после работы с масляной краской кисти следует вымыть уайт-спиритом, а после акриловой краски — проточной водой.

Пары масляной краски могут вызывать головокружение и тошноту, а акриловой краски — сухость в горле. Независимо от типа используемой вами краски надевайте респиратор и, по возможности, работайте на открытом воздухе.

Работая с американским дубом, можно получить интересную текстуру, если обработать древесину проволочной щеткой. Такая текстура приятна на ощупь, а получающаяся в результате шероховатая поверхность позволит вам не беспокоиться о том, что ее повредят когти домашних животных.

Обработка древесины проволочной щеткой

Щеткой водят вдоль волокон, пока на поверхности не останется необработанных мест, после чего ее натирают маслом.

Отделка древесины свечным пламенем

Отделка свечным пламенем помогает скрыть пороки низкокачественной древесины. На окрашенную поверхность кистью наносят масляный лак. Через некоторое время он подсыхает и становится липким, и тогда под поверхностью водят горящей свечой. Обязательно дождитесь, чтобы поверхность стала липкой (на ней должны оставаться отпечатки пальцев), и держите банку с лаком и кисть подальше от свечи. Этой работой лучше заниматься вдвоем где-нибудь подальше от мастерской. Попрактикуйтесь на обрезках, прежде чем приступать к серьезной работе.

Предлагаем ознакомиться: Какое дерево горит жарче

Выбор электрофрезера

Паз представляет собой выемку, ограниченную плоскостями или фасонными поверхностями. Этот элемент может быть различной формы – прямоугольной, треугольной, трапецеидальной, Т-образной и фасонной. Также различают сквозные, закрытые и полузакрытые пазы.

1. Прямые. Наиболее распространенный тип, который можно использовать для выполнения самых разнообразных работ. Такая оснастка выполняет ровный прямоугольный паз в дереве.

2. Галтельные. Образуют полукруглый паз, могут использоваться для создания канавок в изделиях.

3. V-образные. Создают паз с углами 45 градусов. Используются преимущественно для вырезания на деталях орнамента или букв. Ими можно выполнить рисунок на деревянной поверхности.

4. Шиповые («ласточкин хвост»). Предназначены для изготовления скрытых и открытых шиповых соединений. Нашли широкое применение в мебельном производстве.

Уступом называется выемка, ограниченная двумя взаимно перпендикулярными областями. Для изготовления этого элемента могут использоваться концевые, дисковые или торцевые фрезы. Принцип работы здесь аналогичен выборке пазов.

У пазов и шипов при подобных обстоятельствах: только половина от обычной ширины. Это объясняется особенностями, которыми обладают соединения данной разновидности.

Соединение в шип паз должно в результате иметь некоторый зазор. Он необходим, чтобы потом можно было удобно воспользоваться клеевым составом.

Решение задачи зависит от того, где располагаются пазы, какой размер они имеют. Можно привести несколько рекомендаций домашним мастерам:

Главное после завершения каждого этапа вовремя избавляться от отходов из древесины. Тогда инструмент точно не будет страдать от перегрева. При выполнении работы легче всего использовать вырезанный из фанеры шаблон. По нему проходят самой фрезой, с установленным подшипником.

Фрезеры также используются при изготовлении различных табличек, вывесок, низкопрофильных рельефных орнаментов и узоров для нанесения резьбы на плоских древесных материалах. При свободном фрезеровании часто применяются фрезы для У-образных пазов, так как даже твердые породы древесины легко подаются под их заостренными кончиками.

Стандартные 6уквы лучше всего выполнять по шаблону или трафарету. Места с плотной текстурой отклоняют фрезу. Чтобы избежать неожиданного ухода фрезы с требуемого направления, держите фрезер за базу, слегка касаясь руками поверхности изделия.

1. Конусные фрезы. Стачивают угол заготовки под 45 градусов.

2. Калевочные фрезы. Их основное предназначение – закругление кромок, они образуют профиль в четверть окружности. Обработка кромки фрезой данного типа позволяет придавать изделиям красивые плавные очертания. Ассортимент калевочных фрез довольно обширен, радиус круга варьируется от 3,2 до 16 мм.

3. Четвертные фрезы. Они не просто округляют угол, но и образуют небольшие пазы над и под округлостью. Как правило, данный тип используется при изготовлении оконных рам.

4. Профильные (декоративные) фрезы. Срезают профили на кромке, образую плавную криволинейную поверхность. Используются преимущественно для создания декоративных элементов.

5. Галтельные фрезы. Применяются для создания внутреннего четвертного паза в дереве.

Получили распространение при изготовлении декоративных краев изделий, в том числе мебели.

Для того, чтобы фрезеровать в домашних условиях, рекомендуется выбрать универсальный инструмент, которым является электрофрезер со сменной базой – погружной и кромочной, благодаря которым он выполняет любые разновидности работ по дереву в зависимости от выбранного типа фрезы. Лучше, если он будет иметь регулировку скорости, работать с фрезой диаметром не менее 8 мм, оптимальная мощность должна составлять 800-1300 Вт.

Пользуясь заводскими или самодельными шаблонами, копирами и другими приспособлениями, можно вырезать достаточно сложные узоры, ровные окружности, круги и изгибы.

С помощью эллипсографа (стержня с центриком) можно перемещать фрезер по кругу для фрезерования круговых пазов или обработки фасок заготовок в форме диска. Эллипсограф обычно устанавливается в одном из зажимов направляющей линейки. Средний эллипсограф хорошо подходит для небольших изделий, таких, например, как разделочные доски для резки хлеба или сыра.

Для более крупномасштабных работ (к примеру, обработка кромки круглого стола) закрепите фрезер винтами или болтами на одном конце полосы фанеры, вырежьте в ней отверстие для фрезы, а на другом конце вбейте гвоздь, который будет играть роль центрика. Чтобы центрик не оставил отверстия на поверхности изделия, приклейте небольшой кусок фанеры с помощью двусторонней клейкой ленты (скотча), затем отметьте центр уже на этой накладке.

Работа по шаблону является быстрым и простым способом выполнения идентичных элементов, и если качество самого шаблона достаточно высокое, то каждый раз гарантирован отличный результат. С целью точного повторения формы шаблона изготовители фрезеровальных машин выпускают для них направляющие втулки.

Предлагаем ознакомиться Какой брус использовать для лаг пола

Это просто кольцо с цилиндрическим бортиком по его внутреннему радиусу. Оно крепится на базовой плате фрезера соосно с фрезой, которая проходит сквозь отверстие этой втулки. Бортик скользит по кромке шаблона, точно повторяя его профиль. При изготовлении шаблона необходимо учитывать разницу между диаметрами бортика и самой фрезы.

Изготавливайте шаблоны из стабильного листового материала, такого, как фанера, ДСП или ДВП средней плотности. Шаблон можно крепить на изделии как с помощью гвоздей, так и двусторонним скотчем.

Работа ручным фрезером по дереву помогает осуществлять следующие столярные операции:

В зависимости от вида выполняемой работы ручным фрезером по дереву, видео-уроки которой можно посмотреть в конце статьи, понадобятся приспособления:

Начинающему мастеру с помощью такого инструмента под силу возвращать старую мебель к жизни, осуществлять мелкие столярные и декоративные работы с деревом по дому.

Чтобы изготовить данное шиповое соединение, нам понадобится непосредственно сам фрезер и рабочий стол. Для облегчения процесса можно сделать такое дополнительное приспособление, как кондуктор.

Порядок действий следующий:

Шипорезные шаблоны бывают самых различных конфигураций. Они служат для облегчения работы по вырезке таких соединений, как «шип-паз», а также для ускорения работы. С их помощью вы сможете делать рамки, ящичные соединения, вырезку различных соединений для мебели. От того, какая форма у зубца шаблона, будет зависеть размер паза, а также ровность его кромок.

Для изготовления шипорезки своими руками вам понадобятся направляющие, с помощью которых и будет производиться фрезерование шипов. Монтировать их следует на двух противоположных сторонах корпуса в шахматном порядке, расположить равноудаленно. При соблюдении этих условий они идеально подойдут друг к другу.

Чем лучше производить распил?

Циркулярной пилой

Это наиболее удобный инструмент для распиловки досок. По сравнению с некоторыми другими электроинструментами она обладает большей производительностью. Но стоит помнить, что циркулярные пилы различаются характеристиками и областью применения.

Прежде чем покупать пилу, определитесь для каких целей вы будете её использовать. Основным применением циркулярных пил является раскрой или распил досок.

При выборе пилы необходимо учитывать глубину пила. В продаже есть дисковые пилы с глубиной пропила от 30 до 130 мм. Необходимо узнать, с какой толщиной доски вы будете распиливать и, исходя из этого, отдавать предпочтение той или иной пиле.

Также ответственно стоит подойти и к выбору диска для Вашей циркулярной пилы. Если Вам нужно сделать аккуратный зарез, следует выбирать пильный диск с большей частотой зубьев. Если зубья на диске расположены редко, то работа будет быстрее, но гораздо грубее. Важно, что при работе дисковой пилой срезы получаются ровными и практически без сколов. Подробнее об этом рассказано в моей книге. Более подробно о ней в разделе «КНИГИ».

Для начала работы с дисковой пилой выставьте глубину пропила равную толщине Вашей доски. Благодаря этому Вы сможете сделать максимально красивый зарез практически на любой поверхности, не оставив следов.

Но стоит помнить, что если вы делаете рез под 90 градусов, глубина пропила будет одна, а для реза в 45 градусов глубина пропила будет гораздо больше. Затем проверьте, чтобы защитному кожуху ничего не мешало, в противном случае он просто не откроется.

Зафиксируйте доску, необходимо, чтобы в процессе работы она не скользила по столу, для этого требуется упор вдоль и в конце заготовки. Кстати, некоторые пилы оборудованы винтом с накатной головкой, который позволяет установить угол запила. Обычно дисковые пилы имеют диапазон от 90 до чуть меньше 45 градусов, что позволяет делать аккуратные запилы под углом.

Не забывайте о технике безопасности когда работаете с циркулярной пилой. Всегда надевайте защитные очки, а еще лучше маску на все лицо. Помните о том, что почти все инструменты предназначены для правшей, это значит, что все опилки и прочий мусор будут вылетать из-под пилы с левой стороны, поэтому левшам следует больше заботиться о безопасности органов зрения и дыхательных путей.

Углошлифовальная машинка или болгарка

Некоторые мастера советуют использовать болгарку, если у Вас большой объем работы, низкие требования к качеству.

Ни в коем случае не пробуйте этот метод. Болгарка предназначена для придания красивого вида сварочному шву или для резки кирпича и без пилы вам просто не справиться. Распил досок болгаркой — это травмоопасно.

При резке досок этим инструментом мастера советуют ставить на него диск с зазубринами для циркулярной пилы. Представьте, что при работе болгарка захватила кусок древесины в одну из зазубрин, Вы тут же отпускаете кнопку питания (тот, кто работал с ней знают, что после выключения диск сделает еще несколько оборотов) и неизвестно, где вы найдете после этого свой инструмент, на полу в паре метрах от себя или в своём теле.

Или, например, диск нагрелся и лопнул, что тоже вполне возможно, кусочки горячего отрезного круга рассыпаются по всей площади, и некоторые из них могут приземлиться и на Вас. Другие умельцы используют диск с победитовой напайкой, которая тоже с легкостью может оказаться в Вашей ноге.

Поэтому лучше не рисковать, а воспользоваться инструментом, специально приспособленным для этой работы.

Ножовка

Для того, чтобы сделать ровный запил ножовкой, для начала нужно нарисовать линию распила карандашом на доске, затем, установить заготовку, чтобы Вам было удобно с ней работать, закрепить в этом положении. Следующим шагом, необходимо установить ножовку в положении примерно 60 градусов к изделию, направьте большим пальцем пилу так, чтобы она шла ровно по линии отреза.

Начинайте пилить, как только ваш зарез будет такой глубины, что пила в нем сможет спокойно «ходить» не сбиваясь с метки, можете повернуть её в удобное для Вас положение, обычно 90 градусов, и продолжайте запил, пока не добьетесь нужного результата. Если древесина влажная и мягкая, то зубья ножовки будут в ней застревать, что сделает работу более утомительной и долгой.

Как соединить имитацию бруса?


Имитация бруса — это облицовочный материал, который используется для облицовки стен и потолков внутри помещений. Для соединения имитации бруса обычно используются системы «шип-паз», «щель-гребень» или «профиль-паз».

Система «шип-паз» — это соединение двух досок по принципу вставки выступающего элемента (шипа) в паз другой доски. Для соединения досок в системе «шип-паз» необходимо выполнить следующие действия:

  1. Выполните паз на одном конце доски. Паз должен иметь размер, соответствующий ширине шипа на другой доске.

  2. Выполните на другом конце доски выступ (шип) такого же размера, как паз на первой доске.

  3. Вставьте шип в паз и убедитесь, что доски плотно соединились.

Система «щель-гребень» — это соединение двух досок по принципу вставки элемента со щелью в паз другой доски. Для соединения досок в системе «щель-гребень» необходимо выполнить следующие действия:

  1. Выполните на одном конце доски паз.

  2. Выполните на другом конце доски выступ со щелью, соответствующий размеру паза.

  3. Вставьте выступ в паз и убедитесь, что доски плотно соединились.

Система «профиль-паз» — это соединение двух досок по принципу вставки элемента с профилем в паз другой доски. Для соединения досок в системе «профиль-паз» необходимо выполнить следующие действия:

  1. Выполните на одном конце доски паз.

  2. Выполните на другом конце доски профиль, соответствующий размеру паза.

  3. Вставьте профиль в паз и убедитесь, что доски плотно соединились.

Важно следить за тем, чтобы соединение было плотным и надежным, а также выполнять соединение на ровной поверхности и с использованием специальных инструментов, например, зажимов или клинов.

Написано
