Какая розетка нужна для подключения электрического духового шкафа к электросети

Какие нужны розетки?

Выбор розетки обычно определяют на основе конструкции вилки, установленной на питающем проводе духового шкафа. Этот метод является правильным, поскольку производители всегда предоставляют комплектующие, адаптированные к спецификациям оборудования, включая дополнительный запас прочности. Если необходимо, в новой версии текста можно рассмотреть «какая розетка нужна для подключения духового шкафа».

Тип розетки зависит от мощности духовки. Если она не превышает 3,5 кВт, можно использовать стандартную модель с заземляющим электродом (типа E или F), такую же, как и для чайников или микроволновок. При этом, необходимо обеспечить соблюдение нескольких условий:

Если мощность духового шкафа превышает 3,5 кВт, необходимо соблюдать те же требования, но с некоторыми изменениями:

Если духовка не оснащена проводом питания (некоторые модели не комплектуются кабелем, имеется только панель для присоединения проводов), лучшим вариантом станет приобретение и установка более мощной розетки. В данном случае запас мощности ничем не повредит и не нарушит режим работы духовки.

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана «Grill House», гриллер

Иногда проблему с розетками решают кардинально — отрезают имеющуюся вилку и присоединяют другую, подходящую. Это позволяет решить вопрос, но отменяет действие гарантийного договора. Необходимо иметь этот момент в виду, чтобы не оказаться в неприятной ситуации.

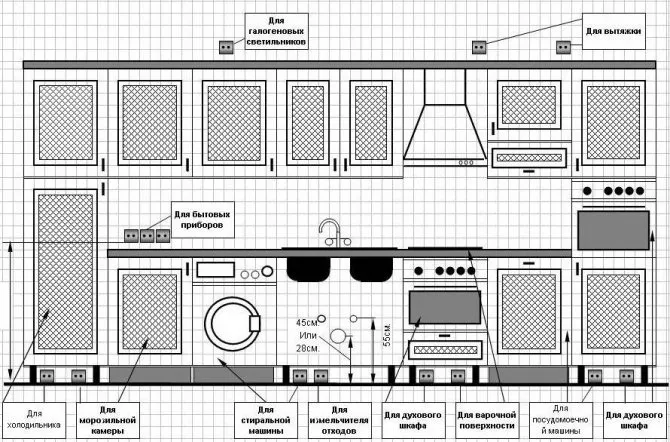

Сколько их нужно на кухне?

Расчет довольно прост: он состоит из количества электроприборов, которые присутствуют на кухне, с запасом в 20-25%. Нужно учитывать розетки:

• под вытяжку;
• для плиты (если она с электроподжигом, индукционной поверхностью или электрическим духовым шкафом);
• под крупную бытовую технику (холодильник, стиральная машина, телевизор);
• для встаиваемой техники, чайника, микроволновки и прочих используемых приборов.

Затем прибавьте запас. Полученная цифра и станет ответом на вопрос о количестве розеток, которые необходимо сделать на кухне. Если их будет недостаточно, то потом переделать будет сложно или даже невозможно, и придется использовать удлинители, что неудобно.

Порядок расчета мощности

Часто пользователи, распаковав новенькую духовку, сталкиваются с неприятным сюрпризом — у прибора отсутствует сетевой провод. Это не ошибка поставщика, а возможность для владельца самостоятельно выбрать нужный способ подключения.

Часто подобные приборы присоединяют напрямую к щитку, без промежуточных элементов (розеток).

Такой способ безопаснее в пожарном отношении, но возможность отключения прибора иногда становится необходимостью. Например, если надо вымыть духовку, произвести ее очистку и прочие подобные процедуры, проще вынуть вилку из розетки и обесточить прибор, чем идти к щитку и выбирать нужный автомат.

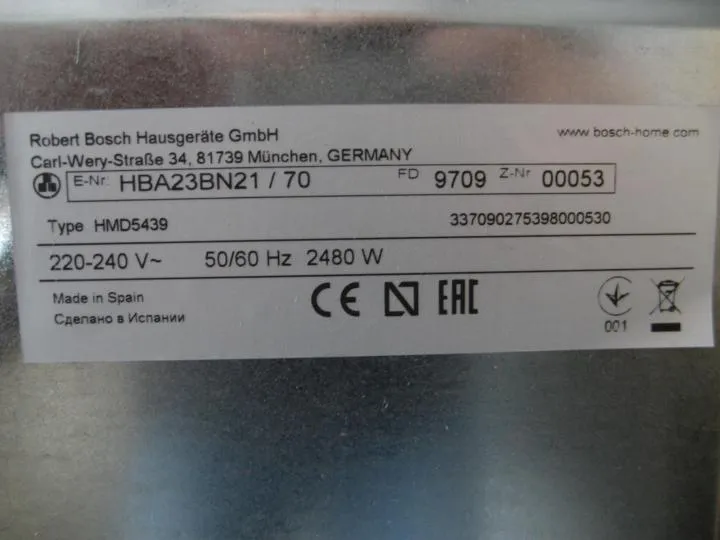

Для грамотного выбора типа розетки и подводящей проводки необходимо знать рабочие характеристики прибора. Основные параметры электрооборудования указаны в паспорте или на специальном шильдике, установленном на поверхности духового шкафа, обычно, с обратной стороны. Интересующий нас параметр — мощность прибора.

Духовка мощность 2480 W

Он может обозначаться еще латинской буквой P, например, P = 3200W означает, что мощность духовки 3,2 кВт. По этому показателю можно вычислить силу тока, для чего мощность (в ваттах) надо разделить на напряжение в сети:

3200 : 220 = 14,545 А

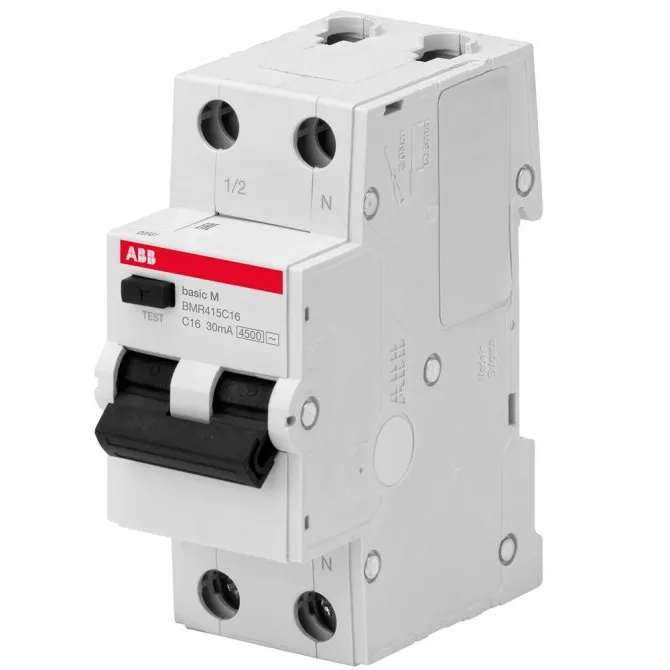

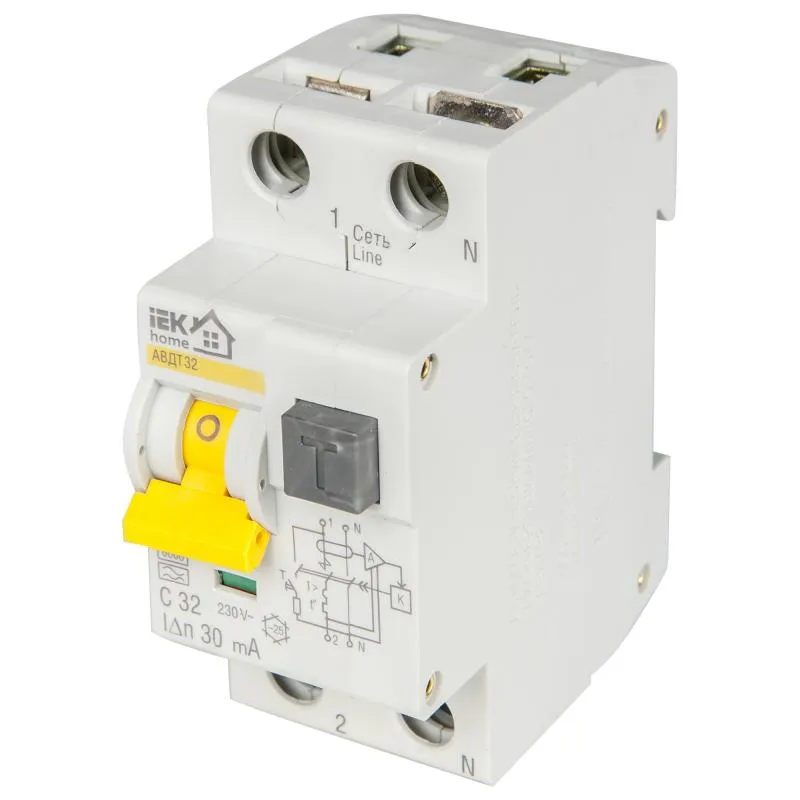

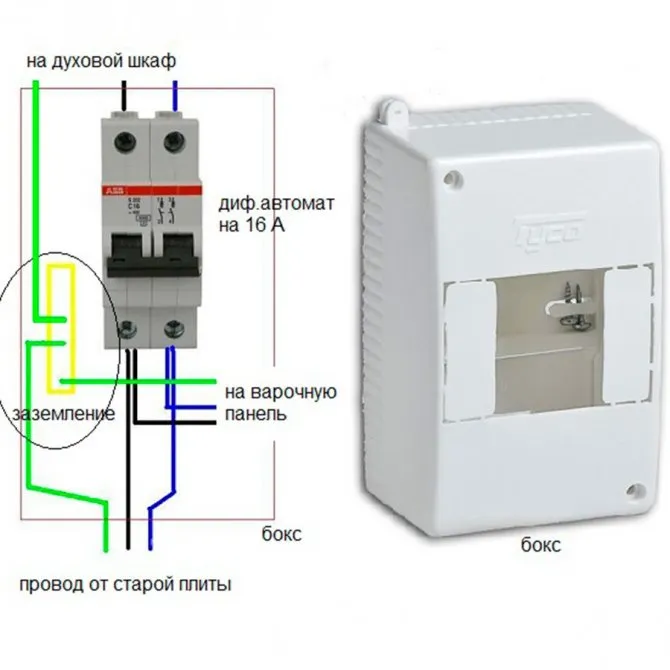

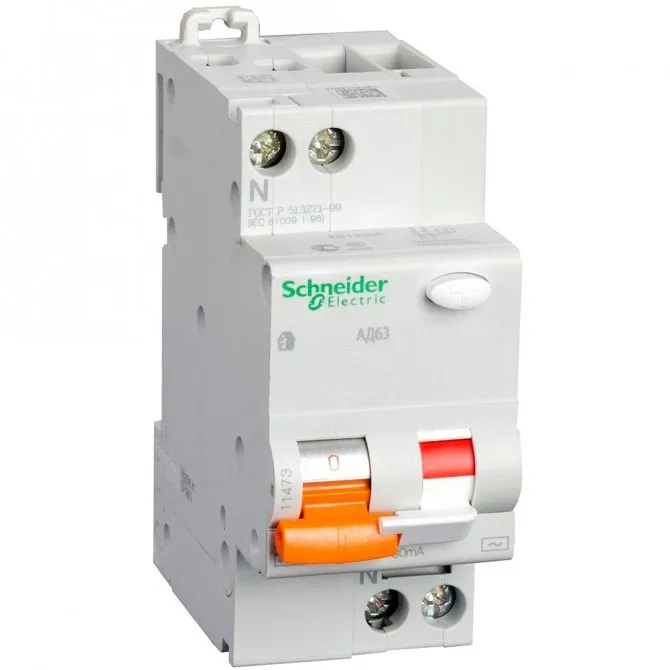

Поскольку дифференциальные автоматы по стандарту изготавливаются на силу тока 6, 10, 16, 25, 40А (и т.д.), в нашем случае нужен дифавтомат на 16А. Если в расчете получится цифра 18 или 20А, дифавтомат нужно выбирать на 40А.

Кроме того, можно определить необходимое сечение провода. Для этого необязательно производить сложные расчеты, проще использовать онлайн-калькулятор или таблицу ниже:

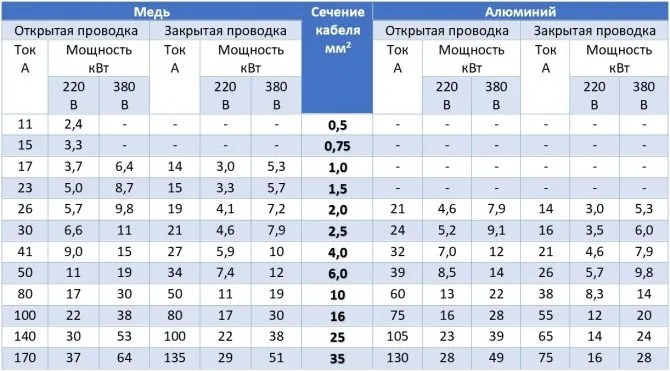

Таблица выбора сечения жил провода

Для силы тока 14,5 А требуется провод сечением 2,5 А.

Теперь можно понять, почему на каждый мощный прибор используют отдельную розетку и автомат. Дело в разнице параметров. Если к одной точке питания подключены два прибора со значительной разницей в токе отсечки, один из них будет присоединен с большим запасом.

Если у него возникнут проблемы, автомат может не среагировать, так как его настойки рассчитаны на гораздо больший ток. Это может стать причиной многих неприятностей, от поражения электротоком людей, до возгорания. Поэтому, не следует пренебрегать правилами и надеяться на «авось», ничего хорошего из этой затеи не выйдет.

Термин «Расчет мощности» в нашем случае использован неправильно, поскольку мощность духовки известна изначально, и вычислять ее не надо. Производится расчет силы тока, по которому определяется тип розетки. Однако, пользователи привыкли использовать термин «Расчет мощности», которым определяются практически любые подобные операции при установке и подключении бытовой техники. Поэтому, здесь так же применено привычное название.

Три распространенные ошибки

Чтобы выполнить проектирование и монтаж правильно, разберем ошибки, которые чаще всего встречаются на практике.

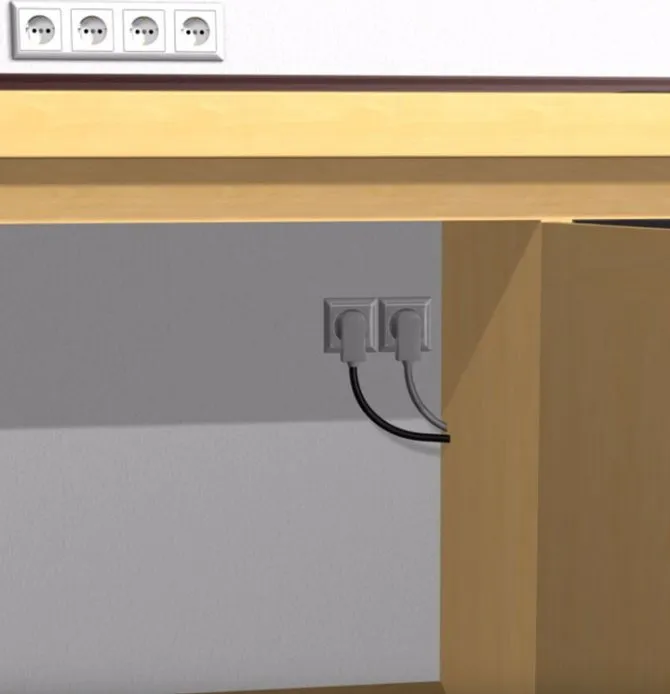

1. Монтаж электротехнических блоков и проводки до покупки или заказа мебели. В результате часть разъемов может оказаться закрытой гарнитуром, а шнуры электрооборудования не смогут дотянуться до источника питания. Придется либо удлинять/укорачивать линии и переносить электротехнику, что очень трудоемко и накладно. Либо использовать разветвители и переноски, а это опасно.
2. Подключение холодильника. Производитель особо подчеркивает нежелательность и даже запрещает запитывать аппарат через удлинитель. Учитывая, что длина кабеля у холодильника порядка 1 м, разъем для него нужно проектировать с учетом точного места, где он будет устанавливаться. Если аппарат еще не куплен, можно найти техническую документацию выбранной модели в интернете. Так можно точно узнать ее ширину и сторону, на которую выходит шнур. С учетом этого обозначить точку подключения.
3. Монтаж электротехнических блоков в стандартном корпусе в «мокрых» зонах. В непосредственной близости от смесителя или взаимодействующих с водой устройств, например, посудомоечной и стиральной машиной, нужно ставить только специальные электротехнические изделия. Шторки и уплотнители защитят проводку от воды в случае возникновения аварийной ситуации.

Безопасность и удобство использования бытовых гаджетов во многом зависит от того, как расположить розетки на кухне. Не стоит пренебрегать требованиями нормативов и рекомендациями мастеров, иначе можно столкнуться с серьезными проблемами.

Выбор кабеля

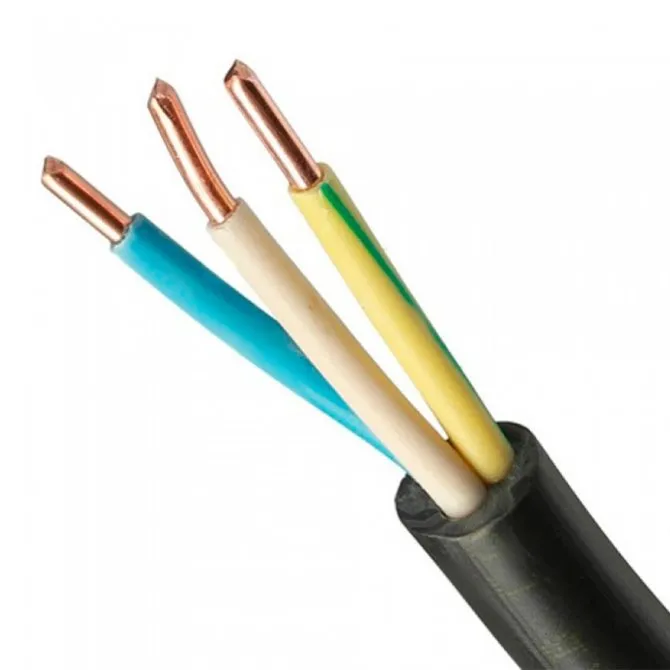

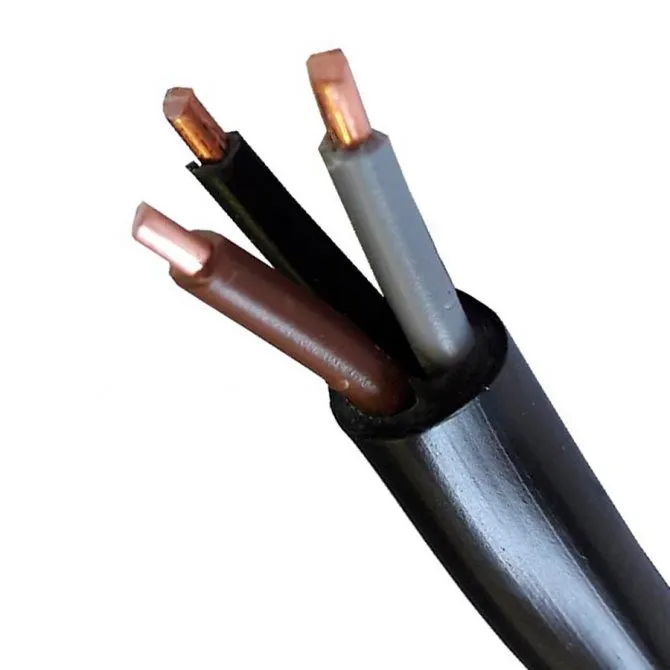

Для подключения духовки используется трехжильный кабель нужного сечения. Необходимо выбирать медный кабель с одно- или многожильными проводами. Алюминий устанавливают только при силе тока от 50А, из соображений экономии — при таких нагрузках понадобятся очень толстые жилы, а алюминий дешевле меди.

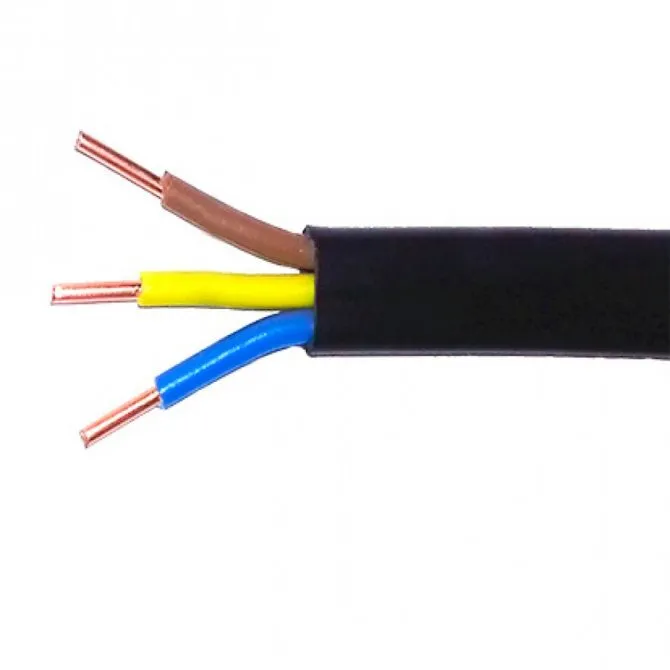

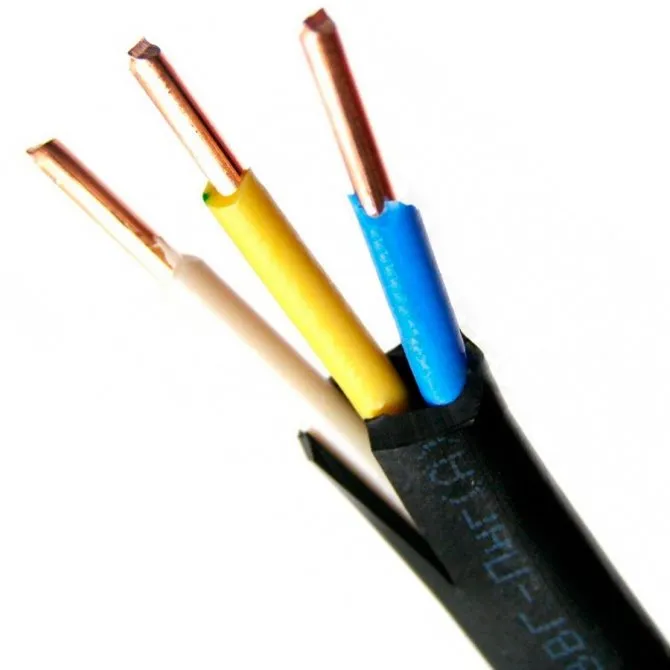

Чаще всего выбирают плоский силовой кабель ВВГнг-LS 3х2,5. Наружная ширина — 10,3 мм. Он имеет три одножильных медных провода сечением 2,5 мм2. Цветовая маркировка жил исключает ошибочное присоединение. Обычно идут провода синего, коричневого и желто-зеленого цвета (соответственно, фаза, ноль и заземление).

Возможны другие варианты цвета жил. Порядок подключения не имеет принципиального значения, поскольку все провода абсолютно одинаковы.

Главное требование — не перепутать жилы и не допустить, чтобы на клемме заземления оказался, допустим, фазный провод.

Настройка перед первым запуском

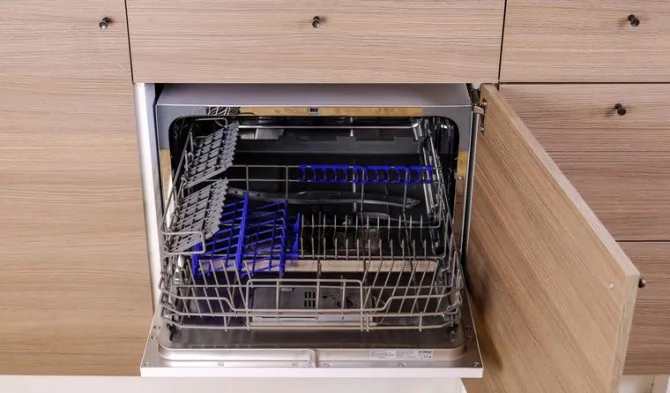

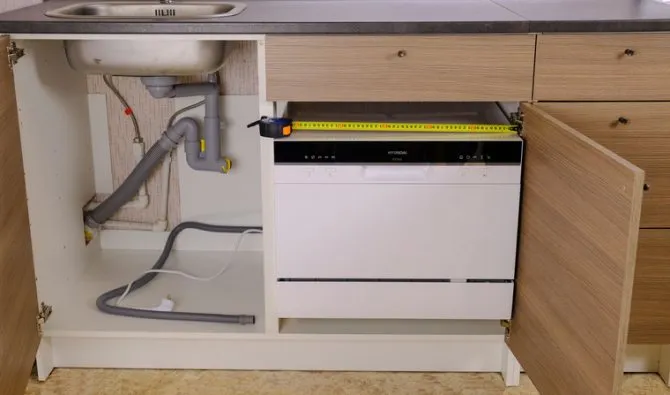

Итак, все коммуникации к ПММ подведены, и устройство встроено в кухонный гарнитур. Но не торопитесь загружать посуду в лотки — нужно настроить устройство перед первым запуском.

Настройка состоит из следующих шагов:

1. Задайте уровень расхода соли в соответствии с жесткостью воды. Чем жестче вода, тем больший уровень нужно выставить. Определить параметр жесткости можно специальным тестом (визуально жесткую воду можно определить по белым разводам на мойке).

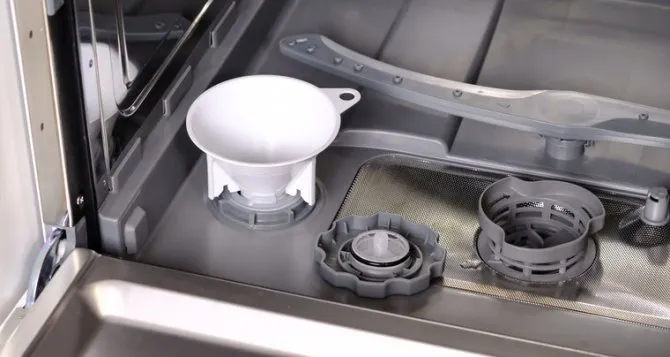

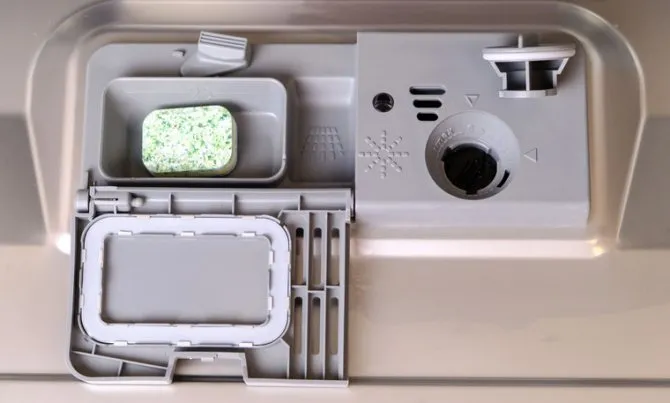

2. Загрузите соль в контейнер. Он расположен на дне машины и закрыт отдельной крышкой. Перед первой мойкой нужно залить этот отсек водой доверху и не забыть завинтить крышку.

Залейте ополаскиватель в бачок и добавьте моющее средство. Расход ополаскивателя настраивается — для первых моек лучше оставить его средним, в дальнейшем же отрегулировать — увеличить, если посуда не блестит или медленно сохнет.

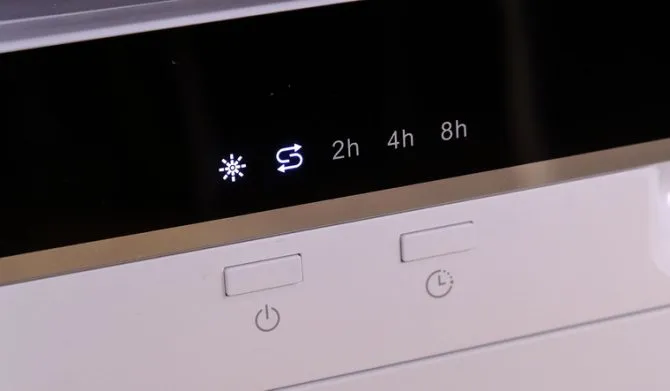

При первом включении у ПММ скорее всего будут гореть индикаторы, указывающие на необходимость заполнения отсека с солью и ополаскивателем.

После заполнения индикаторы должны погаснуть, и тогда уже можно приступать к загрузке посуды и мойке. После первого цикла необходимо тщательно проверить места соединения шлангов и слива, чтобы сразу обнаружить и устранить возможные протечки.

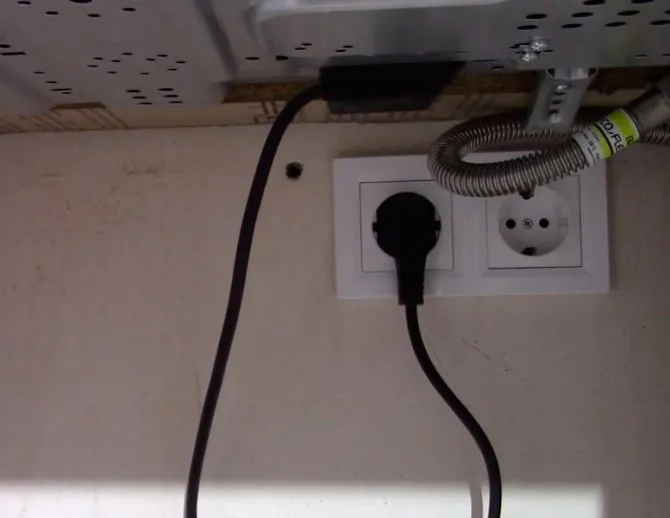

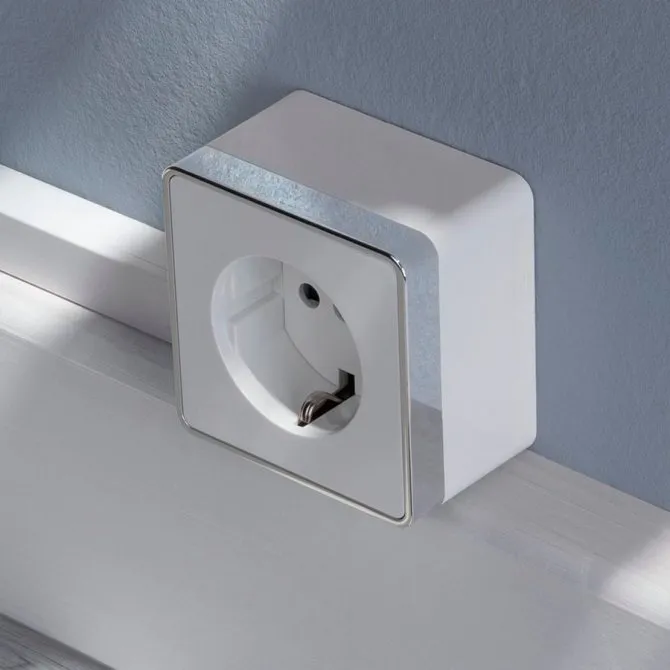

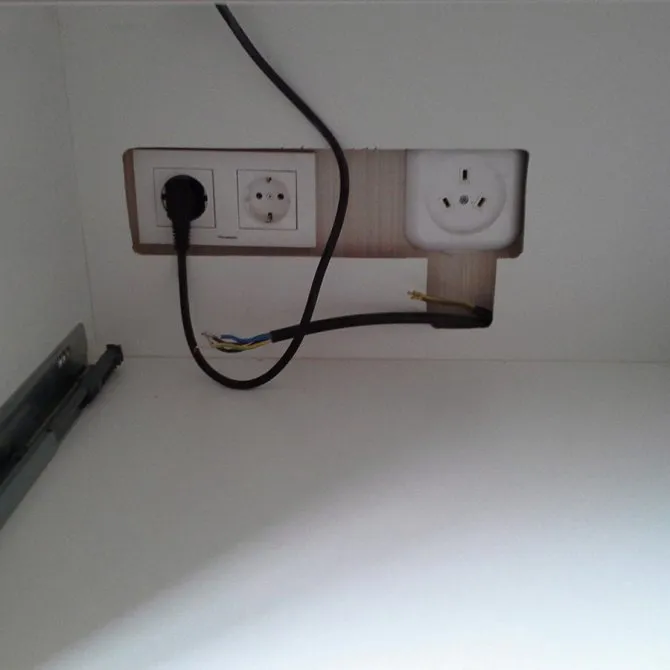

Где установить розетку?

Проще всего сразу распределить все розетки, электропроводку и щитки во время первоначального строительства дома или при выполнении капитального ремонта квартиры. Если возникла необходимость подключить духовку в помещении с завершенной отделкой, придется частично испортить ее, поскольку размещать провод в открытом состоянии нежелательно.

Не следует устанавливать розетку позади духового шкафа. При необходимости отключить прибор, придется тянуться за его корпус.

Кроме того, расстояние от духовки до стены будет довольно большим. Размещать точки питания ниже 30 см от пола также не следует, хотя нередко розетки устанавливают на нижних опорах мебельного гарнитура. Это вынужденный и небезопасный вариант, поскольку иначе разместить розетки просто негде, мешает плотно установленная мебель.

Пошаговая инструкция по монтажу

Мы выяснили, какой нужен кабель, розетка и автомат. Осталось рассмотреть процесс монтажа розетки на стену. Это вопрос, который представляет наибольшую практическую задачу, поскольку здесь важна эстетическая составляющая. Провода нужно спрятать в стену, розетки установить прочно и максимально аккуратно.

Существует 2 варианта установки:

Частые вопросы

Можно ли подключить духовку и варочную панель на один кабель (розетку)

Оба устройства являются достаточно мощными и для них лучше выделить отдельный автомат питания. Сажать ли оба устройства на один провод — ответ кроется в сечении провода. Толстые медные провода выдержат большую мощность. Расчет сечения есть в этой статье. Если не уверены, то лучше разделите. Производители розеток обычно указывают максимальную мощность и ток на своих изделиях. Проверьте, чтобы вы не выходили за эти пределы, когда сажаете варочную поверхность и духовку на одну розетку.

Сколько стоит, чтобы мастер подключил все сам?

Позвоните в свою жил. контору. Обычно там предоставляют подобные услуги за деньги. В зависимости от региона, цена может сильно колебаться. например для крупных городов, цена подключения духового шкафа начинается от 1000 рублей. Если подключаете шкаф и вар. поверхность, то можно уложиться в 1500.

Что делать, если в доме нет заземления?

Можно подключиться без него, но это связано с определенными рисками. В лучшем случае вас будет немного щекотать, в худшем вас может убить током. Можно использовать водопровод, если вы уверены, что он полностью металлический, но в самое ближайшее время лучше вызвать специалиста, чтобы он подтвердил, что водопровод можно использовать в качестве заземления.

Что нельзя делать при подсоединении ПММ к сети

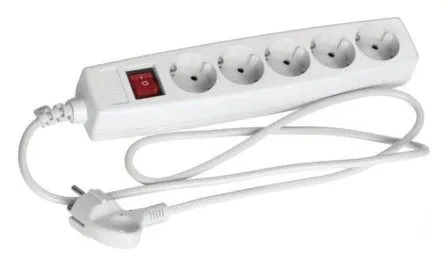

• Запрещено использовать переноски, тройники, удлинители. Перегрузка может привести к возгоранию.

• Запрещено использовать место подсоединения электроплиты для посудомойки.
• Нельзя подсоединять ПММ без дифавтомата. При перегрузке он отключает технику, спасая электронные элементы от сгорания.

Когда работы окончены, можно выполнить тестовый запуск посудомойки. Проверьте, нормально ли работают панель управления, индикаторы, клавиши. Поэкспериментируйте с выбором режимов мойки.

Смотрите полезное видео по теме:

Теперь вы знаете все о правильном расположении посудомоечной машины, выборе розетки. Удачи в самостоятельном подключении.

Как подключить духовой шкаф к розетке?

Подключение духового шкафа к розетке может различаться в зависимости от конкретной модели и страны, в которой вы находитесь. Обычно в комплекте с духовым шкафом поставляется инструкция, которая содержит информацию о подключении. Если вы не уверены в своих навыках электрика, рекомендуется обратиться к профессионалам.

Однако в общих чертах, подключение духового шкафа к розетке требует выполнения следующих шагов:

1. Убедитесь, что духовой шкаф подходит для работы с электрической сетью в вашей стране и что напряжение на розетке соответствует требованиям духового шкафа.

2. Найдите розетку, которую вы будете использовать для подключения. Убедитесь, что она находится в хорошем состоянии и соответствует стандартам безопасности.

3. Снимите крышку или защитную пластину с розетки и проверьте, есть ли на ней необходимые контакты для подключения духового шкафа.

4. Проверьте, есть ли у духового шкафа кабель с вилкой, который можно вставить в розетку. Если нет, необходимо приобрести соответствующий кабель у производителя духового шкафа или в магазине электротоваров.

5. Перед подключением убедитесь, что духовой шкаф выключен и отключен от сети.

6. Подсоедините кабель к духовому шкафу, следуя инструкциям производителя. Обычно вилка кабеля вставляется в соответствующее отверстие на задней или верхней части шкафа.

7. Подключите другой конец кабеля к розетке. Убедитесь, что кабель правильно вставлен в розетку и защелкнул на месте.

8. Включите духовой шкаф и убедитесь, что он работает правильно.

Как уже было сказано, эти шаги могут немного отличаться в зависимости от конкретной модели духового шкафа и розетки, поэтому для безопасности и качественного подключения рекомендуется следовать инструкции производителя. Если вы не уверены в своих навыках, лучше обратиться к профессионалам.
