Порванная, старая или поврежденная изоляция на кабеле, которая служит диэлектрическим покрытием, может привести к неисправностям и поломкам элементов электрической цепи. Она играет ключевую роль в обеспечении безопасности от электрических разрядов для людей.
Как определить сопротивление диэлектрика
Измерение изоляции проводится мегаомметром – метрологическим прибором для определения больших сопротивлений высоким напряжением. По ГОСТу оно лежит в диапазоне от 100 В – 1000 В или 2500 В, если на кабеле не указано иное значение. Мегаомметр применяется для оценки диэлектрических свойств электрических кабелей, разъёмов, межобмоточного сопротивления электродвигателей, трансформаторов.
Импеданс изоляции изменяется во времени и в зависимости от окружающих условий, например, влажности воздуха, температуры. Высокое напряжение прикладывается к жилам без нагрузки, в итоге слой диэлектрика пропускает ток утечки. При хорошей изоляции ток утечки не преодолевает изоляцию, и импеданс стремится к бесконечности. При повреждённом диэлектрике между жилами возникают так называемые «токопроводящие мостики». Обычно они пропускают незначительный ток утечки, но под действием высокого напряжения он становится током короткого замыкания.
Тонкости оценки
Измерение сопротивления мегаомметром – процесс более сложный, чем определение напряжения либо силы тока. Оценку качества изоляции в условиях повышенной влажности проводят на протяжении 60 секунд, по истечении которых судят о характере изменения значения. К учёту берут показания, которые прибор приводит после 15 секунд с момента подачи испытательного напряжения. Для замеров берут устройства с погрешностью до:
- 10% – при значениях до 1010 Ом;
- 20% – 1014 Ом;
- 25% – от 1014 Ом.
Электросопротивление проводов, соединяющих щупы с мегаомметром, должно превышать измеряемый импеданс минимум в 20 раз.
Какими должны быть показатели мегаомметра

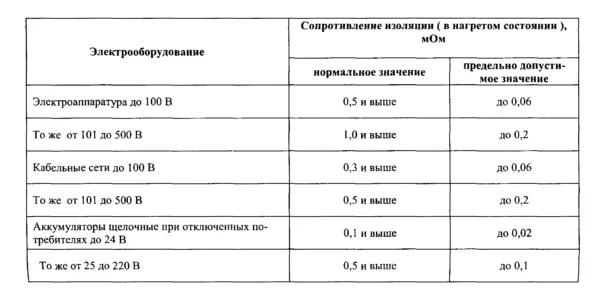

ГОСТ не регламентирует нормы на минимальное значение импеданса. Оно может устанавливаться для конкретных агрегатов, установок, материалов и типов проводников преимущественно при указанной температуре. Нормы сопротивления диэлектрического покрытия у каждого типа кабеля свои. Значения для большинства проводников приведены в таблице ниже.
| Тип проводника | Испытательное напряжение, кВ | Минимальный импеданс, МОм |
|---|---|---|
| Электрическая проводка | 1 | 0,5 |
| Устройства с питающим напряжением до 50 В | 0,1 | |
| Приборы с напряжением 50 – 100 В | 0,25 | |
| Оборудование с питанием 100 – 380 В | 0,5 – 1 | |
| Промышленные электроустановки (до 1 кВ) | 2,5 | |
| Электроинструмент | 0,5 | |
| Обмотки, токоведущие кабели электрического инструмента | 1 – 1,3 | 1 |
| Электрическая плита | 1 | |
| ЛЭП, щитовая | 1 – 2,5 | |

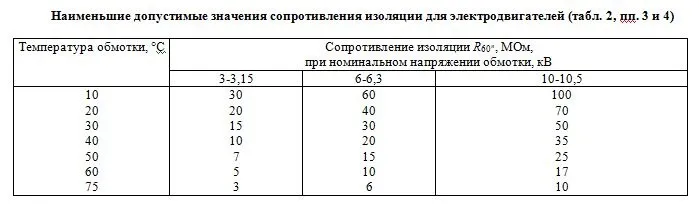

| Изоляция электродвигателей относительно корпуса | 1 | |
| Системы сверхнизкого напряжения, питающиеся от безопасного трансформатора | 0,25 | 0,25 |
Для высоковольтных силовых кабелей значение импеданса не нормируется, но должно быть минимум 10 МОм, для низковольтных – 0,5 МОм.
Как правильно измерять сопротивление изоляции мегаомметром?
Измерение сопротивления изоляции с помощью мегаомметра (или мегомметра) проводится для оценки электрической изоляции между проводниками или между проводниками и землей. Это важный тест для обеспечения безопасности электрических систем. Вот как правильно измерить сопротивление изоляции мегаомметром:
-
Подготовьте оборудование:
- Убедитесь, что мегаомметр находится в рабочем состоянии и проверен на точность.
- Подготовьте все необходимые кабели, проводники и аксессуары.
-
Выключите оборудование:
Перед началом измерения убедитесь, что все электрические оборудование и системы, с которыми вы работаете, выключены и отключены от источника электропитания. Это важно для вашей безопасности и безопасности оборудования. -
Подготовьте испытываемую цепь:
- Отсоедините все проводники, которые вы хотите протестировать, от источника питания и друг от друга.
- Очистите поверхности проводников от грязи и окислов, чтобы обеспечить хороший контакт.
-

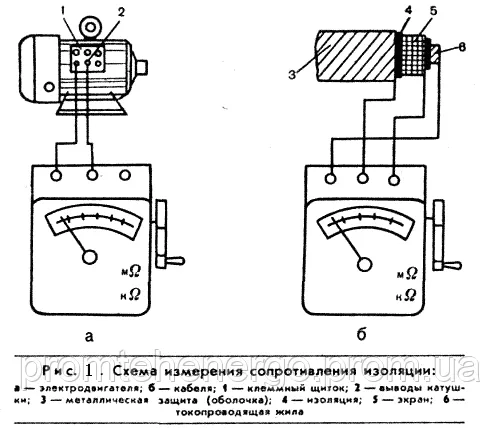

Подключите мегаомметр:
- Подсоедините кабели мегаомметра к проводникам или точкам, которые вы хотите измерить.
- Убедитесь, что подключения кабелей прочные и надежные.
-
Настройте мегаомметр:
- Установите желаемое значение напряжения испытания. Обычно используется напряжение от 250 В до 1000 В, в зависимости от типа системы и требований нормативных документов.
-
Начните измерение:
- Запустите тест на измерение сопротивления изоляции на мегаомметре.
- Мегаомметр подаст на испытуемую цепь заданное напряжение и измерит сопротивление изоляции.
- Измерение может занять некоторое время, в течение которого мегаомметр будет отображать данные.
-
Оцените результат:
- После завершения измерения мегаомметр покажет величину сопротивления изоляции в мегаомах (МΩ).
- Сравните полученное значение с требованиями нормативных документов. Например, для большинства электроустановок рекомендуется минимальное сопротивление изоляции в диапазоне 1 МΩ или выше.
-
Отключите мегаомметр и проводники:
- После завершения измерения выключите мегаомметр и отсоедините кабели от испытываемой цепи.
-
Зафиксируйте результат:
- Запишите результат измерения в соответствующие документы или отчеты.
Важно соблюдать все меры безопасности при работе с электрическим оборудованием и убедиться, что проведение измерения сопротивления изоляции безопасно для вас и для системы, которую вы тестируете.
Видео. Испытание кабеля 10 кВ марки АСБ 3х240
