Коэффициент уплотнения грунта — важный показатель для инженеров

Это отношение между фактической плотностью грунта (скелета грунта) в насыпи и максимальной плотностью грунта (скелета грунта). Подразумевается, что текущая плотность грунта составляет 95% от максимально достижимой плотности грунта (определенной в грунтовой лаборатории).

Например:

Что значит коэффициент уплотнения 0,95?

0,95

Нормативные коэффициенты уплотнения приведены в таблице в конце страницы.

Данный коэффициент определяют следующими методами:

1. Метод режущего кольца — отбирают пробы грунта из уплотняемого слоя и производят испытание в грунтовой лаборатории в соответствии с ГОСТ 5180-2015 «Грунты. Методы лабораторного определения физических  характеристик». Главный недостаток метода: длительные испытания (транспортирование и испытание в лаборатории)

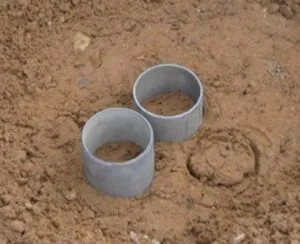

Режущие кольца для определения коэффициента уплотнения грунтаРежущие кольца для определения коэффициента уплотнения грунта

2. Динамическим плотномером грунта (ДПГ) — принцип действия основан на методе падающего груза, при котором измеряется сила удара и деформация грунта. Применяется совместно с методом режущего кольца с целью ускорения определения коэффициента уплотнения грунта.

  • На начальном этапе ДПГ калибруется в нескольких местах отбора проб по данным испытаний по методу режущего кольца (ГОСТ 5180-2015)
  • Затем по данным калибровки определяют коэффициент уплотнения в остальных точках, что позволяет получить результаты сразу на площадке.

Требуемый коэффициент уплотнения грунта (согласно СНиП 3.02.01-87) обратной засыпки или насыпи представлен в таблице 1.

Таблица 1.

Тип грунта Контрольные значения коэффициентов уплотнения kcom
при нагрузке на поверхность уплотненного грунта, МПа (кг/см2)
0,05 – 0,2 (0,5 – 2) св. 0,2 (2)
при общей толщине отсыпки, м
до 2 св. 6 до 2 св. 6 до 2 св. 6
Глинистые 0,92 0,93 0,94 0,95 0,94 0,95 0,96 0,97 0,95 0,96 0,97 0,98
Песчаные 0,91 0,92 0,93 0,94 0,93 0,94 0,95 0,96 0,94 0,95 0,96 0,97

Таким образом, например, коэффициент уплотнения грунта обратной засыпки выполненной из песка, мощностью отсыпки 2,5 м и нагрузкой на насыпь 0,3МПа составляет 0,95

Как достичь требуемого коэффициента уплотнения?

Удельный вес грунта в соответствии с ГОСТ

Коэффициент первоначального разрыхления грунта

Как определить коэффициент уплотнения?


Коэффициент уплотнения (также известный как коэффициент компактности) используется для определения степени уплотнения грунта. Он определяется отношением плотности грунта в уплотненном состоянии к его естественной плотности.

Существует несколько методов для определения коэффициента уплотнения, но наиболее распространенный из них — это метод проб с ударом.

Для определения коэффициента уплотнения по методу проб с ударом необходимо выполнить следующие шаги:

  1. Подготовьте две пробы грунта. Одну пробу должны быть взята из области, где грунт естественно расположен, а другую — из области, где грунт уплотнен (например, с помощью трамбовки или виброплиты).
  2. Измерьте массу каждой пробы и определите объем каждой пробы путем помещения ее в цилиндр с известным диаметром и высотой, затем измерения объема воды, которую она вытесняет.
  3. Рассчитайте плотность каждой пробы путем деления ее массы на ее объем.
  4. Сравните плотность уплотненной и естественной проб грунта. Рассчитайте коэффициент уплотнения, поделив плотность уплотненной пробы на плотность естественной пробы.

Коэффициент уплотнения может быть выражен как число или процент. Если полученное значение коэффициента уплотнения больше 1, это означает, что грунт уплотнен, а если значение меньше 1, то грунт не уплотнен. Оптимальный коэффициент уплотнения зависит от типа грунта и технических требований конкретного проекта.
