«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Специалисты в области архитектуры называют крышу «пятым фасадом» – это элемент жилища, который способен значительно выразить его характер. Однако в данном контексте необходимо сохранить гармонию между дизайнерским концептом и практичной функциональностью этой «пяти».

На рисунках представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

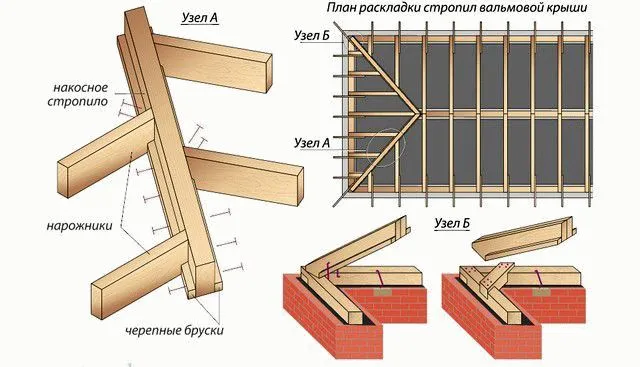

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила. Нарожники в ендовах, как все остальные стропила могут быть выполнены по безраспорному и распорному варианту. Распорные стропила соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на нее распор. Сама же накосная стропильная нога получает дополнительное сжимающее напряжение, которое при упирании ее низом в мауэрлат, а верхом в коньковый узел, дает на мауэрлат распор. Этот распор старается «распрямить» угол стыкования мауэрлатных балок. Распор можно снять схваткой расположенной по низу накосного стропила и стойки либо, в случае Г-образной крыши, по низу накосных стропилин ендовы и вальмы расположенной с другой стороны. Если схватка будет расположена выше, она будет сжатым ригелем и распора не снимет. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а схваткой можно перехватить распор, возникающий в аварийных ситуациях при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально, то мы увидим все те же рядовые стропила, только длиннее и немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их проекцию и схватки устанавливать соответствующим образом.

Врезание» крыш друг в друга

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским реше

Источник: mainstro.ru

Стропильная система крыши: особенности устройства

При строительстве частного дома, бани или хозяйственных сооружений особого подхода требует стропильная система крыши. Важно правильно выполнить расчеты и подготовить для монтажа качественный материал.

Проектирование стропильной конструкции

Расчет несущих конструкций в строительстве принято выполнять по методу предельных состояний, т.е. по моменту потери сопротивления конструкцией под воздействием внешних нагрузок вплоть до разрушения или недопустимых повреждений.

Стропильная система достигает предельного состояния, если:

• прочность конструкции полностью исчерпана и она разрушается;
• прогибы элементов несущего каркаса провоцируют недопустимые нарушения в узлах стропильной системы, причем дальнейшая эксплуатация крыши невозможна без выполнения ремонта.

Согласно строительным нормам, максимально допустимый прогиб стропильной ноги или затяжки составляет 1/200 часть от длины элемента. Чтобы обеспечить высокую надежность конструкции, рекомендуется проектировать крышу с учетом максимально допустимого прогиба в 1/250 часть длины стропила.

Расчет стропильной конструкции крыши ведется с учетом предельных нагрузок со стороны:

• собственного веса;
• ветрового давления;
• веса снега;
• веса людей, обслуживающих или ремонтирующих кровлю (нагрузка от человека обычно принимается как 80 кгс/кв.м).

Для получения информации, на основании которой ведутся расчеты, необходимо располагать:

• СНиПом кровельной конструкции;
• таблицей расчета сечения стропильной ноги;
• таблицей сечения стропильной затяжки;
• климатической картой региона (определение ветровой и снеговой нагрузки).

Расчет сечения бруса, из которого выполняются элементы стропильной конструкции, производится по специальной формуле, в которой учитывается длина стропильной ноги, шаг между стропилами, сопротивляемость выбранного сорта древесины нагрузкам извне.

Таблицы подбора сечений элементов применяются при проектировании простых кровельных конструкций. Разработка проекта крыши сложных форм требует профессионального подхода.

Узлы стропильной системы

На надежность стропильной конструкции влияют следующие факторы:

• правильный выбор конфигурации стропильной системы;
• прочность соединений в узлах конструкции;
• точность инженерных расчетов при проектировании крыши;
• правильный выбор и качество материалов;
• качество монтажа.

Тип стропильной системы, наличие определенных узлов элементов диктуется:

• проектируемой формой крыши;
• размерами перекрываемого пространства;
• наличием и расположением внутренних опор или несущих стен.

При строительстве домов с эксплуатируемым чердаком или мансардным этажом обычно используются стропильные конструкции с наслонными стропилами. К их основным узлам относятся:

• узел опирания стропильных ног;
• коньковый узел;
• узел «стропило-подкос-стойка»;
• узел «балка-стойка подкосы» и т.д.

При проектировании важно сразу определиться со способами крепежа элементов. Выбор зависит от некоторых особенностей пиломатериала, а также предпочтений людей, ведущих строительные работы.

Ключевые этапы возведения крыши

Монтажные работы начинаются после подготовки проекта, в котором указаны все размеры элементов и их взаимное расположение, а также принципы соединения. Кроме того, следует закупить и привезти необходимые строительные материалы, инструменты, крепежные элементы и т.д.

Принципы строительства скатной крыши, в целом, не зависят от ее конфигурации. Технология работ включает в себя следующие этапы:

Укладка мауэрлата. Опорный брус укладывается на гидроизоляцию (рубероид или другой влагоизоляционный материал), предохраняющую древесину от загнивания. Для крепления мауэрлата к стене может применяться вмурованная в кладку проволока, либо хомуты для притягивания бруса к анкерам в стене, но предпочтение стоит отдать шпилькам, вмонтированным в монолитную бетонную балку.

Длина свободного конца шпилек должна превышать толщину бруса мауэрлата на промежуток, позволяющий навинтить гайку. Шпильки можно располагать в шахматном порядке (но не обязательно) с шагом не менее 2 метра. Чтобы предотвратить вырывание шпильки из бетона, ее утопленный конец следует загнуть.

Установка фронтальных (крайних) стропил. Когда возводится стропильная система крыши своими руками, очень важно установить основные стропила строго вертикально и на одном уровне, от этого зависит правильность плоскостей скатов и, соответственно, насколько равномерно будет распределяться нагрузка на крышу.

В зависимости от выбранной конфигурации кровли, на данном этапе также устанавливается коньковый прогон, который должен быть строго горизонтальным. Прогон опирается на специальные вертикальные стойки или крепится к фронтонам. Если монтируется вальмовая крыша, ключевым моментом является монтаж диагональных стропил.

Особенности крыши с ендовой

Устройство стропильной системы крыши сложной формы (многощипцовых крыш) требует создания соединений коньков и скатов. Плоскости скатов могут иметь различную геометрическую форму: треугольник, прямоугольник, трапеция. Ендова – это место примыкания скатов с образованием отрицательного угла.

В плане дома крыши с ендовами выглядят крестообразными, Т-бразными или Г-образными. Это два основных способа создания примыканий крыш. На стадии проектирования выполняется план крыши (вид сверху) с учетом мансардных и слуховых окон, всех примыканий, крыш над террасами или верандами, с указанием всех линейных размеров. Общий план крыши разбивается на прямоугольники и квадраты, на нем обозначаются основные помещения и пристройки.

На плане крыши следует указать главные прогоны, а в перпендикулярном направлении обозначить второстепенные прогоны над помещениями меньшего размера. Затем прорисовываются линии, соединяющие углы крыши над второстепенными помещениями с углами основной крыши. Эти диагональные линии и обозначают месторасположение ендов – внутренних углов, образованных примыканием скатов.

При монтаже стропильной системы, ендовы на стыках кровель одинаковой высоты (т.е. если коньковые прогоны расположены на одном уровне), представляют собой диагональные стропила, опирающиеся верхним концом на коньковый прогон, а нижним – на мауэрлат. Монтаж таких стропильных ног выполняется аналогично установке диагональных стропил вальмовой крыши.

В зависимости от размеров пристроек, углы кровельных скатов могут иметь различные значения. Геометрию кровли можно изменять, укорачивая размер прогонов. Соответственно меняется и угол наклона ендовы. Стропильная система крыши с ендовой может выполняться распорным или безраспорным методом. Если устанавливаются распорные стропила, то для снятия лишнего напряжения следует закрепить горизонтальную схватку в нижней части конструкции.

Монтаж ендовы

Проектирование и монтаж крыши с ендовами достаточно сложны. При этом ошибки могут привести к обрушению крыши или протечкам. Одно из предназначений ендовы – обеспечение схода атмосферных осадков.

Для монтажа ендовы на сопрягающихся скатах требуется смонтировать сплошную обрешетку. По деревянному желобу прокладывается гидроизоляцию – лучше укладывать ее в два слоя. Затем саморезами крепится ендова. Если ее стыки горизонтальны, величина нахлеста должна составлять не менее 100 мм (рекомендованное значение – 300 мм). В случае если ендова монтируется на скат с небольшим углом наклона, рекомендуется добавить еще один слой гидроизоляции, а при монтаже ендовы на кровле из металлочерепицы дополнительно применить саморасширяющийся уплотнитель.

Ендова открытого типа проще в монтаже и лучше отводит осадки. Закрытые и переплетенные конструкции обычно используются на крышах с крутыми скатами, порытыми определенными кровельными материалами. К их недостаткам относятся повышенные расходы на дополнительную гидроизоляцию и некоторые сложности в монтаже. Переплетенные и закрытые ендовы хуже отводят осадки, а в холодном климате в зимнее время служат местом скопления и уплотнения снега.

Стропильная система крыши своими руками, устройство с ендовой, видео

Устройство и конструкция стропильной системы крыши. Очередность проведения монтажа стропильной системы и особенности устройства крыши с ендовой вместе с видео.

Источник: vseokrovle.com

Стропильная система для крыши с ендовой

Сделать двухскатную или односкатную крышу довольно просто. Хотя она будет выполнять свою основную функцию, но с эстетической точки зрения, привлекательностью не отличается. В последнее время большую популярность завоевывают конструкции с несколькими скатами и выступами. В местах соединения двух скатов образуется узел, который называют ендовой. Эта часть кровли требует особой внимательности при конструировании и монтаже. Из статьи вы узнаете особенности ендовы и как ее сделать своими руками.

Конструкция и разновидности

Ендовой называют только внутренние углы крыши. Без этого элемента не обойтись на здания образующие Т или Г форму. Кроме того, подобные углы образуются в местах вывода слуховых окон, выступающих частей мансарды и других архитектурных изысках.

Основной задачей ендовы является защита чердачного помещения от проникновения влаги. Дело в том, что в этом месте крыша испытывает повышенные нагрузки из-за того, что там скапливается большое количество осадков. Зимой тут образуют сугробы и конструкция может просесть под повышенными нагрузками.

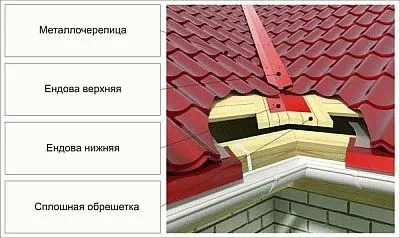

Внутренний угол собирается из двух планок, и каждая создана для своей цели:

• Нижняя. В согласии со своим названием располагается под кровельным покрытием. Крепится саморезами к карнизной доске. Она выполняет основные защитные функции по сдерживанию влаги в месте сопряжения скатов.
• Верхняя. Во внутреннем угле сложно красиво оформить схождения кровельного материала. Поэтому сверху монтируют вторую планку, которая несет только декоративную функцию.

Материал ендовы обычно совпадает с основным покрытием на крыше. В некоторых ситуациях можно заменить на лист оцинкованной стали. При этом важно выбирать металл с защитным покрытием, так как ему часто придется контактировать с агрессивными средами.

При устройстве ендовы важно следовать всем правилам строительства и устройства стропил. Если пренебречь одни из них, тогда появляется угроза обрушения каркаса. При этом нормы различаются для различных типов конструкции. В зависимости от применяемого кровельного материала применяют одну из двух разновидностей каркаса:

• Сочлененная и закрытая . Используют на скатах с большим углом уклона и для кровель из гибкого материала, например, мягкой черепицы. Этот вид требует устройство дополнительных слоев гидроизоляции.
• Открытая . Здесь скаты соединяются друг с другом под более пологим углом. Место сочленения закрывается специальным желобом, по которому стекают осадки. Такая конструкция не требует особых трат на устройство лишней гидроизоляции.

Особенности стропильной системы и обрешетки

В зависимости от уклона скатов деревянные стропильные ноги крепятся к ендове под определенным углом. При этом у каждой стороны этот показатель может отличаться от другого. Там, где сходятся балки, устанавливают более толстую стропилину. Способ крепление к этому месту зависит от длины стропил. Если она меньше двух метров, тогда достаточно гвоздей, иначе понадобятся металлические накладки для усиления. Перед тем как выполнить монтаж ендовы рассчитывается место наибольшей нагрузки, там устанавливается подпорная укосина.

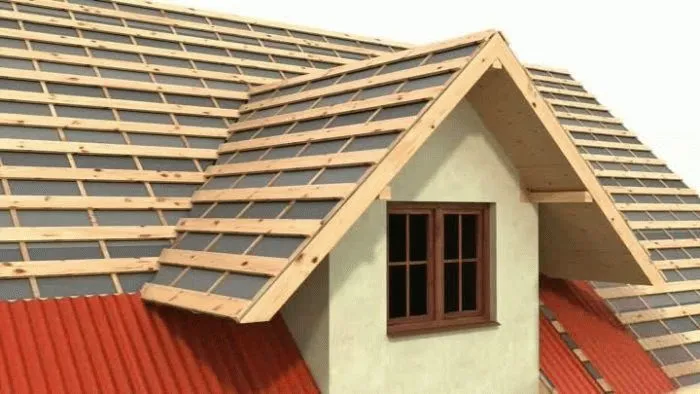

Там, где сходятся скаты, требуется усиливать обрешетку крыши. Насколько сильно нужно будет проводить усиление зависит от типа кровельного покрытия:

• Металлочерепица. Чтобы угол выдержал нагрузку между планками основной обрешетки закрепляют дополнительные. Таким образом, в ответственном месте шаг уменьшается в два раза. При этом важно, чтобы длина обрешетки была больше чем ширина ендовых пластин.
• Профлист, керамическая черепица и шифер. Для этих материалов вдоль оси сопряжения монтируют доски шириной более 100 мм. Количество досок зависит от ширины подложки, может понадобиться две или три штуки с каждой стороны.
• Ондулин. От центральной оси ендовы отступают по 75 см и крепят по одной доске шириной меньше 100 мм. В получившееся пространство должен помещаться специальный разжелобок.
• Мягкая кровля. Для этого материала обрешетку делают сплошную и как-то усиливать ее не нужно.

Приведенные выше рекомендации довольно общие. Более подробную информацию вам предоставят консультанты при покупке определенного кровельного покрытия. Если сомневаетесь в собственных силах и опыте, обратитесь к профессионалам.

Устройство каркаса

Основная часть ендовы на крыше крепится к накосной стропиле, которая одной стороной упирается в конек, а другой в мауэрлат. В некоторых случаях, например, при устройстве светового окна, места крепления могут измениться. В зависимости от типа крыши высота и форма конька меняется. Это относится как к основному, так и к второстепенному сооружению.

Для изменения геометрической формы конструкции крыши достаточно удлинить или укоротить прогон. Вместе с этими манипуляциями будет меняться уклон ендовы.

Стропильная система ендовы собирается следующим образом:

1. К подстропильной стойке основной конструкции крыши прикрепите прогон от второстепенной. Для соединения применяют прибоины.
2. Крепление стропил производят при помощи гвоздей, забитых под уклоном. Такое соединение отвечает всем требованиям безопасности и выдерживает достаточную нагрузку.
3. От места крепления прогона к мауэрлату установите наклонную стропилину.
4. К наклонной стропиле крепят нарожники. Для соединения, в местах соприкосновения заранее закрепляют опорные бруски.

Упирающиеся нарожники передают диагональной стропиле высокое сжимающее напряжение. Из-за этого балка сильно нагружает стык мауэрлатов. Чтобы снизить давление от наклонной стопилины до стойки, к которой прикреплен прогон второстепенной крыши, протягивают соединительную затяжку. Она работает на растяжение и не позволяет стопиле ендовы выдавить мауэрлат. Если крыша вальмовая, тогда затяжку соединяют между двумя диагональными стропилами.

Кроме того, если при каких-то обстоятельствах основной конек потеряет точку опоры, затяжка выполнит роль распора. Так, она может предотвратить аварийного разрушения крыши.

Затяжку или схватку нужно располагать в основании ендовы, так как в высоком положении она перестанет работать на растяжение. В таком положении балки работают на сжатие и называются ригелями.

Как можно заметить, в стропильной системе для ендовы нет особой сложности и ее можно установить своими руками. При этом важно не ошибиться в выборе сечения бруса и надежности крепления. Тогда вы соберете уникальную крышу и она прослужит несколько десятилетий без протечек.

Крыша с ендовой и стропильная система: как установить

Конструкция и разновидности стропильной системы для крыши с ендовой. Особенности укладки обрешетки и описание устройства каркаса.

Источник: build-experts.ru

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Специалисты в области архитектуры называют крышу «пятым фасадом» – это элемент жилища, который способен значительно выразить его характер. Однако в данном контексте необходимо сохранить гармонию между дизайнерским концептом и практичной функциональностью этой «пяти».

На рис. 1 представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Накосная стропильная нога в ендове, как все остальные стропила, может быть выполнена по безраспорному и распорному варианту. Нарожники, соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на неё своё сжимающее напряжение. При этом накосная стропильная нога упёртая низом в мауэрлат, а верхом в коньковый узел, даёт на мауэрлат распор старающийся распрямить угол стыкования мауэрлатных балок. Этот распор можно снять затяжкой расположенной между накосным стропилом и закреплённой стойкой, а в случае Г-образной крыши, между накосными стропилами ендовы и вальмы, расположенной с другой стороны. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а затяжка (в этом случае ее правильнее будет назвать схваткой) тогда будет элементом, который перехватит распор, возникающий в аварийных ситуациях, например, при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально и посмотреть вдоль ряда обычных стропил, то мы увидим в них все те же рядовые стропила, только немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их вертикальную проекцию и устанавливать схватки соответствующим образом.

Врезание» крыш друг в друга

С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

Источник: ostroykevse.com

Возведение Т-образной крыши своими руками

При планировке дома, напоминающего букву «Т», перекрываться он будет крышей такой же формы. Именно благодаря своему внешнему виду она носит название «Т-образной». Сложность такой крыши в наличии внутренних углов — ендов. В них образуются скопления снега, что оказывает дополнительную нагрузку. Перед возведением Т-образной крыши своими руками необходимо ознакомиться с особенностями её конструкции, чтобы эксплуатация принесла только удовольствие.

Особенности Т-образной крыши

Существует два способа монтажа такой крыши. Первый — когда ширина фронтонов одинаковая и конёк находится на одном уровне. Это получается, если угол уклона всех скатов одинаковый. Если же их ширина имеет разное значение, то коньки, расположенные на соединяющихся крышах, окажутся на разной высоте.

После того как нарисован план стен, чтобы определиться с размером крыши, необходимо от крайних линий стен отступить 50 сантиметров, а далее прорисовать внешний периметр. Далее обозначаем места расположения коньков крыш. Чтобы понять, где будут находиться ендовы, необходимо соединить угол смыкания основной крыши и пристройки. В этих местах производят монтаж накосных стропильных ног.

Монтаж такой крыши начинают с устройства фронтонов. Далее приступают к установке перекрытия и мауэрлатов (опорных брусков, укладываемых на стены).

Схема ендов

После этого монтируют стойки и коньковые доски. При возведении крыши мансардного типа по окончании работ можно оставлять лишь центральную. Для того чтобы немного ослабить нагрузки, которые она воспринимает, следует использовать раскос для её укрепления. При этом подходящими параметрами сечения для такой стойки будет балка 10х15 см. Все стойки, кроме центральной, выполняются из половых досок. Для этих целей подойдут доски-«пятидесятки». Их убирают после окончания работ по возведению крыши.

Далее производят изготовление и монтаж стропил для скатов. Для этого подойдут доски, имеющие сечение 5х15 см. Ставят их с шагом 60 см. Перед началом работ необходимо изготовить шаблон, используя дюймовую доску сечением 25х150 мм. Её нужно приложить к месту установки, после чего сделать верхний запил на месте конька, используя 5-сантиметровый брусок. Он будет имитировать глубину запила стропильной ноги в том месте, где происходит соединение с мауэрлатом. Эту глубину можно также рассчитать как 1/3 высоты сечения стропильной ноги. Запил нижней части производят, используя такой же брусок, как и в первом случае. После этого от линии стены замеряют 50 сантиметров — оптимальный свес карниза — и чертят вертикально линию с помощью уровня. Изготовленный шаблон применяют для разметки всех остальных стропил. Но необходимо понимать, что при любых работах может образоваться погрешность, поэтому, перед тем как производить монтаж стропил, лучше проверить, подходят ли они.

При установке стропил может сложиться ситуация, когда мешает кирпичная кладка. В этом случае можно убирать «лишние» кирпичи в месте установки стропил.

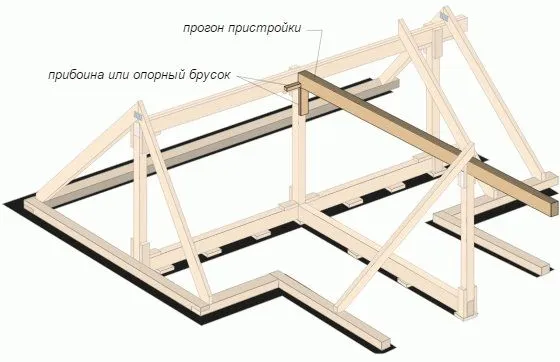

Установка опорного бруска

При монтаже короткого стропила, который будет объединять коньки, параллельно ему натягивают шнурок. Это делают для того, чтобы ограничить пространство и не позволить стропильной ноге выходить из плоскости ската.

После этого производят установку угловых стропил на внутренние углы крыши. Такая стропильная нога состоит из двух досок, сшитых между собой и имеющих сечение, равное сечению стропил для скатов. Производят крепление небольшого равностороннего треугольного бруска в углу. В качестве пиломатериала для него подойдёт брусок 10х10 см., распил которого производят по диагонали. С помощью натянутой шнуровки определяют углы. После этого изготавливают шаблон для стропил. Далее, учитывая измеренные и рассчитанные углы, размечают линии запила на обоих концах шаблона. Это поможет определить размер для стёсывания граней запила. В месте, где происходит стыковка углового стропила с коньком, необходимо установить подкосы. Они будут передавать нагрузку на стены.

Угловые стропила на внутренние углы аналогично монтируют и для Г-образной кровли. Поэтому важно усвоить принцип и этапы работ.

Следующий этап — изготовление и установка нарожников. Их опор производят на диагональное стропило. Но перед этим на него нашивают опорные бруски. Необходимо соблюдать правило: установка нарожников производится вразбежку, они не должны сходиться в одной точке накосного стпропила.

Установка накосных стропил

Для установки нарожников в ендовах можно использовать те же варианты, что и для остальных стропил — безраспорный и распорный. Второй вариант предполагает соединение стропил в коньковом узле, при этом их низ опирается в накосное стропило ендовы, давая на неё распор и создавая сжимающее напряжение. Передача распора на мауэрлат происходит при условии, что низ стропильной ноги опирается в него, а верх — в конёк. Возникший распор снимают с помощью схватки, которую располагают по низу накосного стропила и стойки. При расположении схватки выше образуется сжатие её ригелей, что препятствует снятию распора. В случае, когда изменяется нижний узел накосного стропила ендовы с упора на опирание, распор не переходит на стены. При этом, используя схватку, перехватывают распор, который может возникнуть при просадке конька.

После проведения всех упомянутых выше операций производят монтаж стоек и ригелей, если в этом есть необходимость. Последний этап — монтирование карнизов и обрешётки.

Т-образная крыша своими руками: конструкция, стропильная система и др

Практичная и надежная Т-образная крыша своими руками – это реально: придерживайтесь наших рекомендаций, аккуратно выполняйте монтаж, и ваш дом получит прекрасную крышу!

Источник: roof-tops.ru
