Здравствуйте, уважаемые посетители и гости сайта «Заметки электрика».

В предыдущем материале я дал вам подробное описание, включая специальное видео, о структуре, устройстве и принципе работы магнитного нереверсивного пускателя ПМЛ-1100. ПМЛ-1100 принадлежит к пускателям первой категории. Если это соответствует смыслу, также можно включить «магнитный пускатель на схеме» в рассмотрение данного вопроса.

Сегодня я продолжу Вас знакомить с магнитным пускателем, а именно со схемой его подключения.

• магнитный пускатель типа ПМЛ-1100 (нереверсивный)
• кнопочный пост с 3 кнопками (например, ПКЕ 222-3У2)

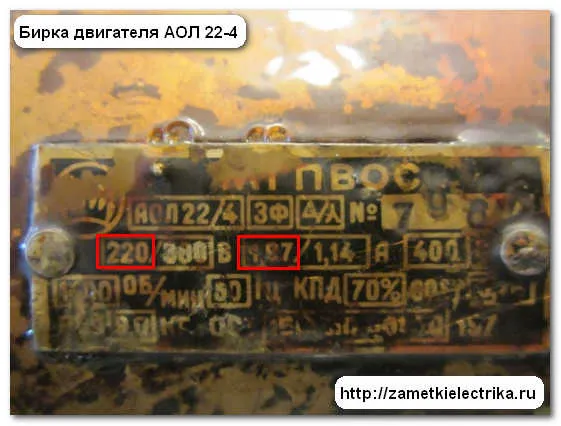

• асинхронный двигатель с короткозамкнутым ротором типа АОЛ 22-4 мощностью 0,4 (кВт)

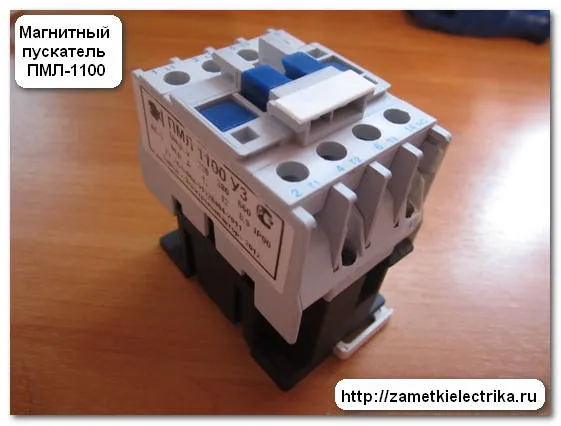

Вот, собственно говоря, сам магнитный нереверсивный пускатель типа ПМЛ-1100. С ним Вы уже знакомы.

Кнопочный пост для подключения магнитного пускателя

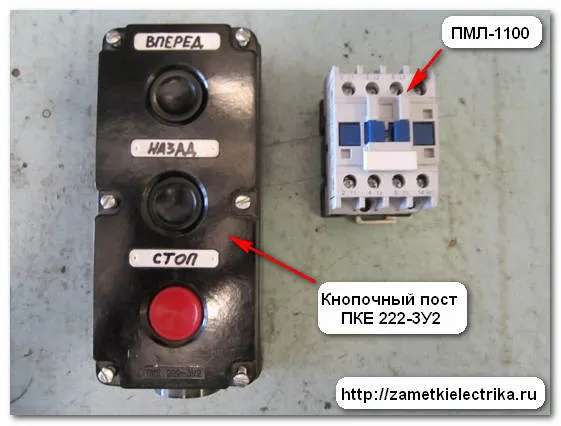

Кнопочный пост ПКЕ 222-3У2 имеет три кнопки:

• кнопка «Стоп» красного цвета
• кнопка «Вперед» черного цвета
• кнопка «Назад» черного цвета

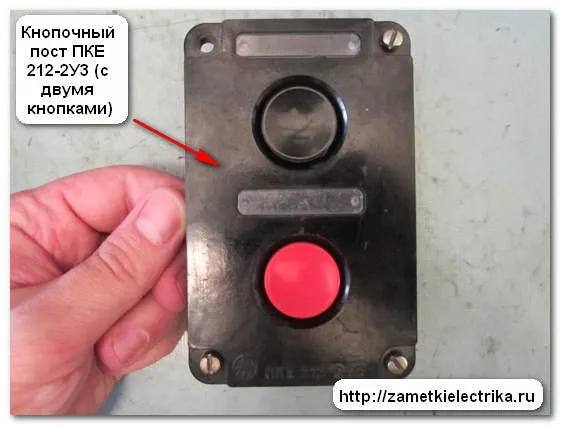

Кнопочный пост я выбрал такого типа, т.к. другого на момент написания статьи не было в наличии. Для подключения магнитного нереверсивного пускателя достаточно приобрести кнопочный пост с двумя кнопками, например, ПКЕ 212-2У3.

Также можно приобрести два одинарных кнопочных поста типа ПКЕ 222-1У2.

Сейчас в продаже имеется большой выбор различных кнопок от IEK, EKF и других торговых марок. Так что выбирайте на свой «вкус и цвет».

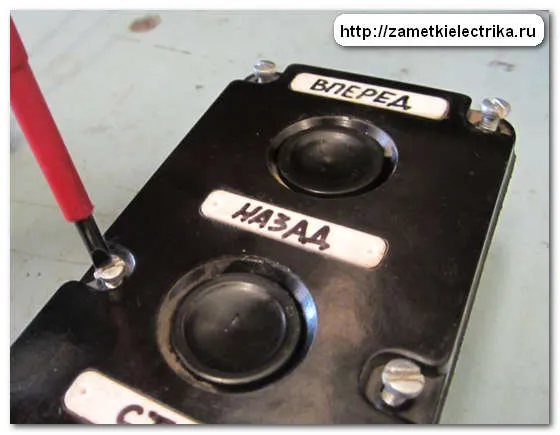

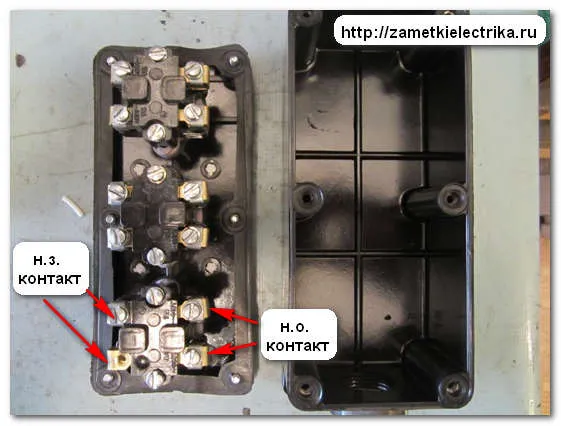

Давайте заглянем во внутрь, выбранного мной, кнопочного поста ПКЕ 222-3У2. Для этого открутим 6 крепежных винтов.

У каждой кнопки поста ПКЕ 222-3У2 имеется два контакта:

• разомкнутый (нормально-открытый) имеет маркировку (1-2)
• замкнутый (нормально-закрытый) имеет маркировку (3-4)

Для примера рассмотрим кнопку «Стоп».

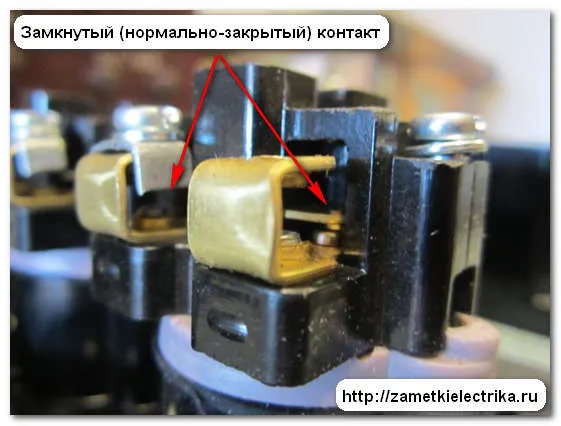

Вот фотография замкнутого (нормально-закрытого) контакта кнопки «Стоп»:

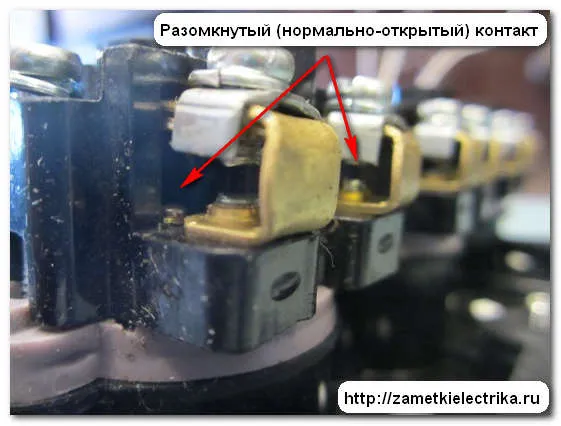

А вот фотография разомкнутого (нормально-открытого) контакта кнопки «Стоп»:

Внимание!!! При нажатии на кнопку разомкнутый (нормально-открытый) контакт замыкается, а замкнутый (нормально-закрытый) контакт — размыкается.

Итак, с кнопками разобрались. Теперь приступим к сборке схемы магнитного пускателя для пуска трехфазного асинхронного двигателя АОЛ 22-4.

Пример

1. Источником трехфазного напряжения в моем примере служит испытательный стенд, у которого линейное напряжение сети составляет ~220 (В). Это значит, что катушка магнитного пускателя должна иметь номинал 220 (В).

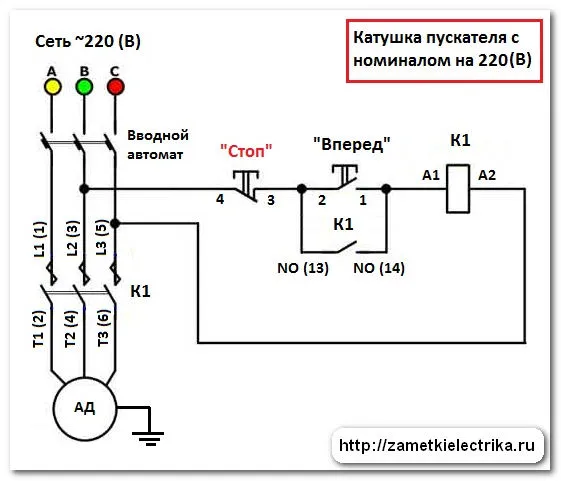

Вот схема подключения магнитного пускателя через кнопочный пост для пуска электродвигателя для моего примера:

Если у Вас линейное напряжение трехфазной цепи не 220 (В), а 380 (В), то у Вас есть два выбора.

В первом случае катушку пускателя нужно выбирать с номиналом на 380 (В) при следующей схеме подключения:

Во втором случае схему управления необходимо запитать от одной фазы (фаза-ноль), при этом номинал катушки пускателя должен быть на 220 (В).

В данной статье я буду собирать схему магнитного пускателя по первому рисунку, т.е. при напряжении трехфазной сети 220 (В) и напряжении катушки пускателя на 220 (В).

Сборку схемы я буду выполнять медным проводом ПВ-1 сечением 1 кв.мм.

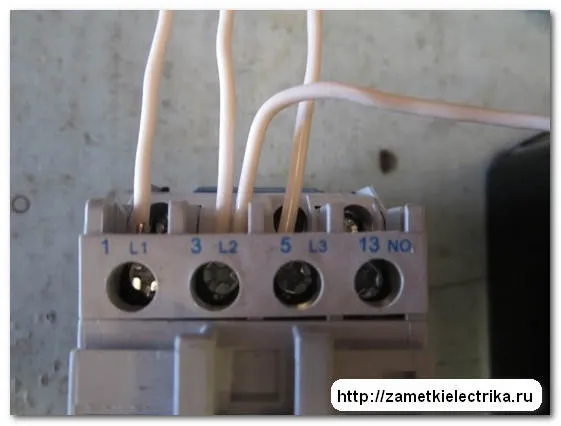

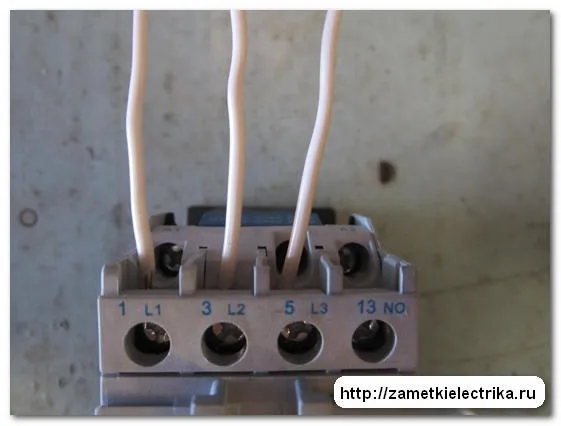

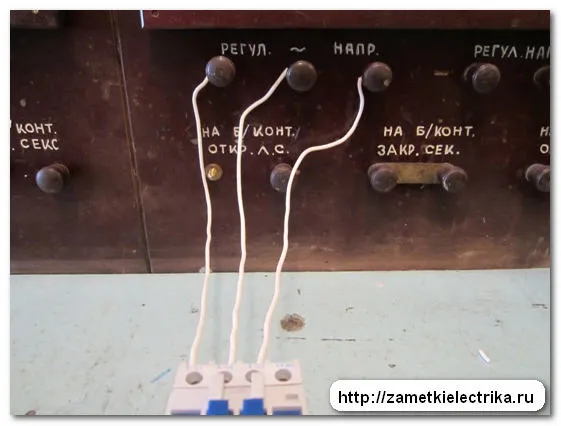

2. Первым делом прокладываем три фазных провода от источника трехфазного питания (А, В, С) до соответствующих клемм пускателя: L1 (1), L2 (3), L3 (5).

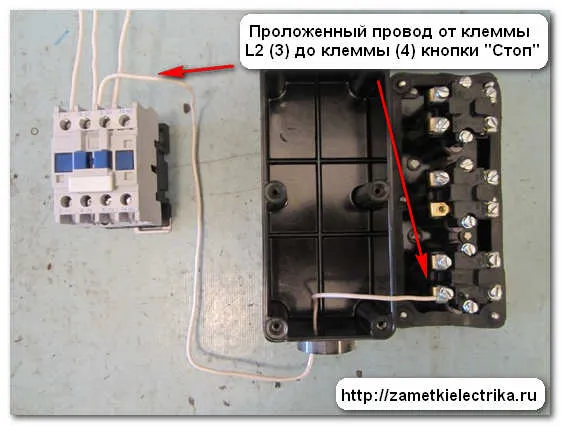

3. Затем подключаем провод с одной стороны на клемму L2 (3) пускателя, а с другой стороны — на замкнутый контакт кнопки «Стоп» с маркировкой (4).

Только сейчас заметил, что у выбранного мной кнопочного поста ПКЕ 222-3У2 отсутствует маркировка клемм. Ничего страшного — ведь контакты у кнопок не спрятаны и их видно достаточно хорошо. По тексту ниже я все равно буду указывать маркировку, т.к. в других кнопочных постах она должна быть.

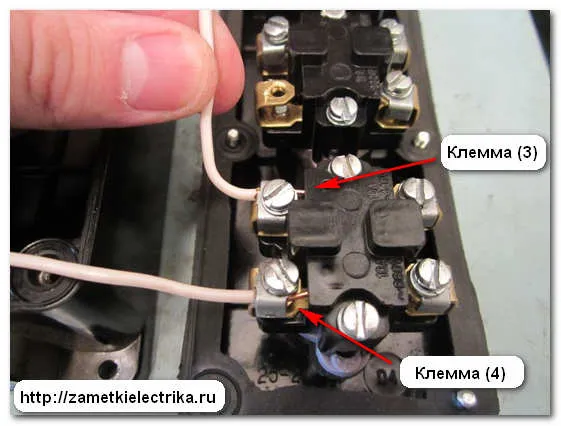

4. Теперь устанавливаем перемычку между замкнутым контактом кнопки «Стоп» с маркировкой (3) и разомкнутым контактом кнопки «Вперед» с маркировкой (2).

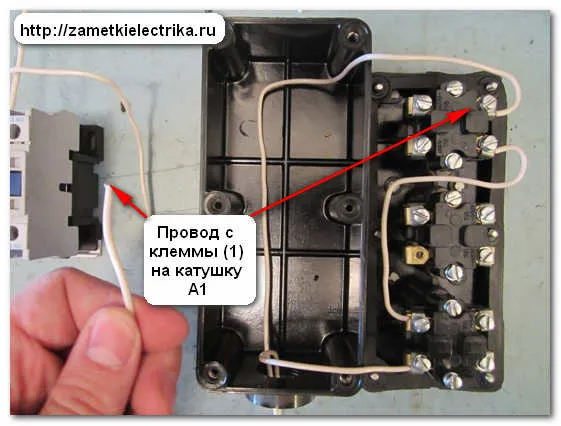

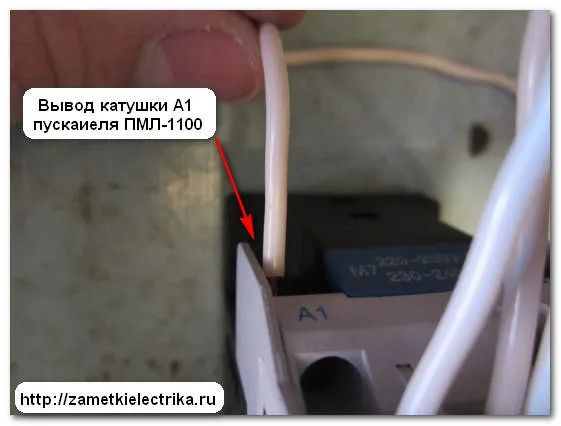

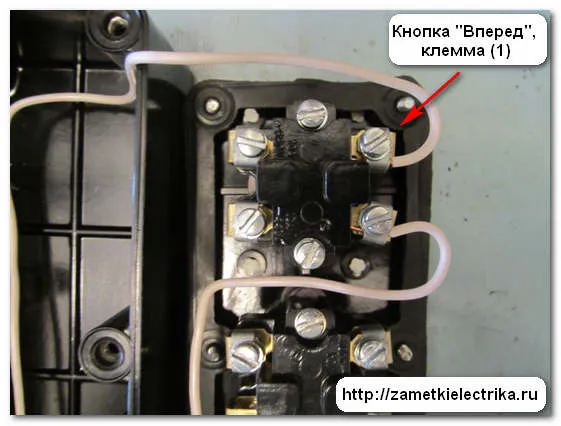

5. С клеммы (1) кнопки «Вперед» прокладываем провод на вывод катушки пускателя (А1).

6. Параллельно разомкнутым контактам (1-2) кнопки «Вперед» нужно подключить вспомогательный разомкнутый контакт NO (13) — NO (14) магнитного пускателя ПМЛ-1100.

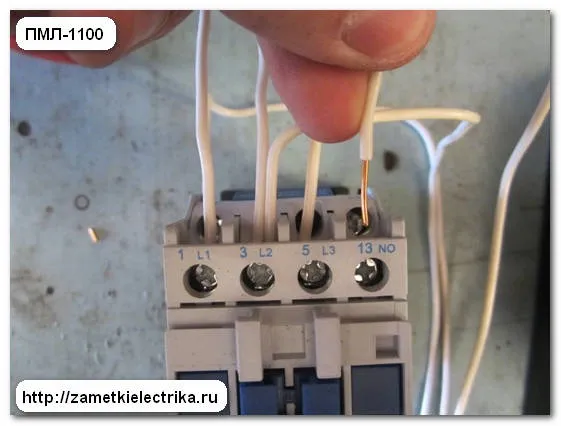

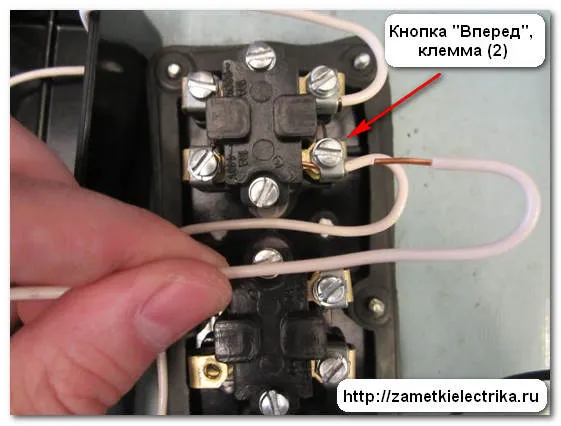

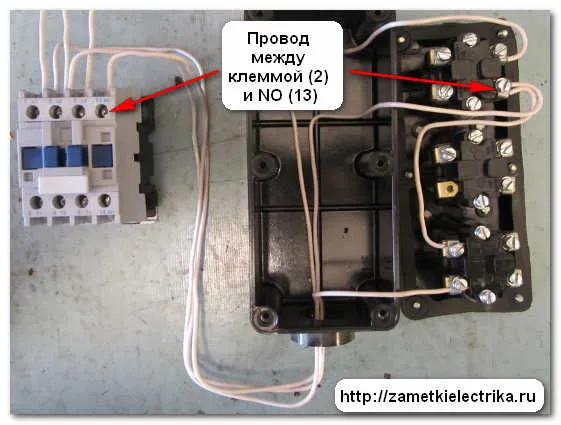

Т.е. с  клеммы (2)  кнопки «Вперед» прокладываем провод на вспомогательный контакт NO (13) магнитного пускателя.

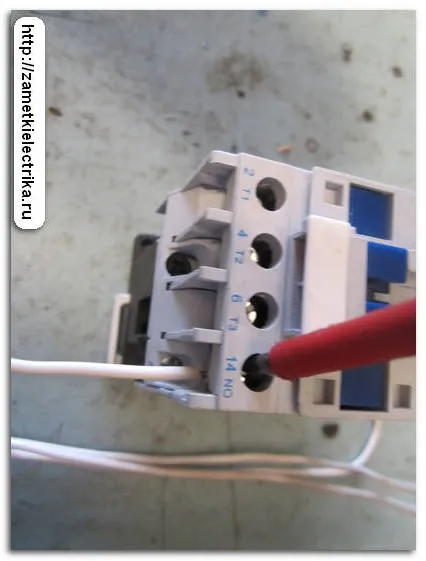

7. Со вспомогательного контакта NO (14) магнитного пускателя ПМЛ-1100 делаем перемычку на катушку (А1).

У нас получилось, что разомкнутый контакт кнопки «Вперед» (1-2) и вспомогательный разомкнутый контакт NO (13) — NO (14) магнитного пускателя подключены параллельно.

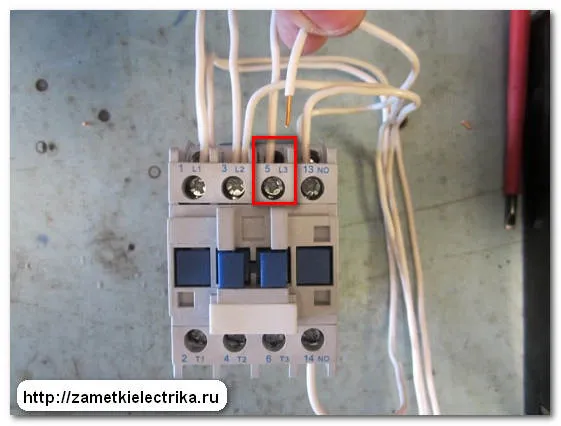

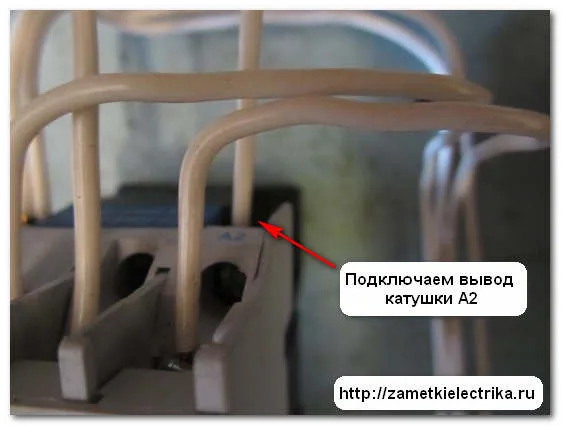

8. И осталось вывод катушки А2 магнитного пускателя подключить к клемме L3 (5).

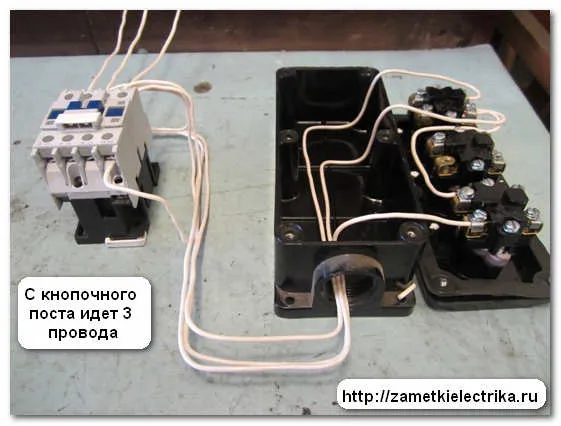

В итоге у нас получилось, что с кнопочного поста ПКЕ 222-3У2 выходит всего 3 провода, т.е. для монтажа можно было использовать трехжильный кабель.

9. Соберем кнопочный пост. Вот что у нас получилось.

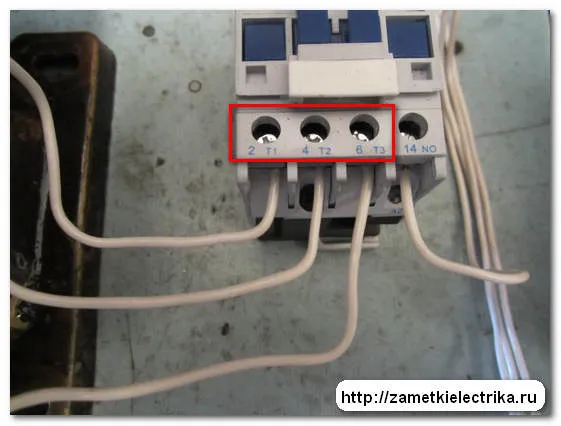

10. Схема управления магнитным пускателем у нас готова. Осталось подключить на клеммы Т1 (2), Т2 (4), Т3 (6) асинхронный двигатель и проверить схему.

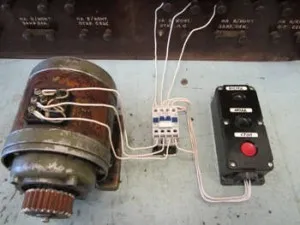

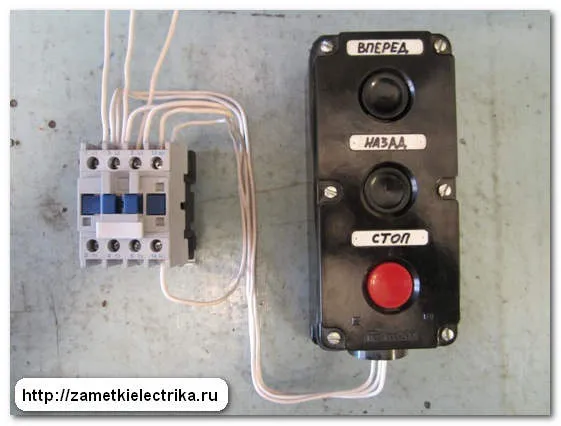

Вот что в итоге у нас получилось.

Данная схема является самой простой. В следующих статьях мы рассмотрим более сложные схемы подключения магнитных пускателей, например, с использованием тепловых реле, блокировок, дополнительных аппаратов защиты и т.п.

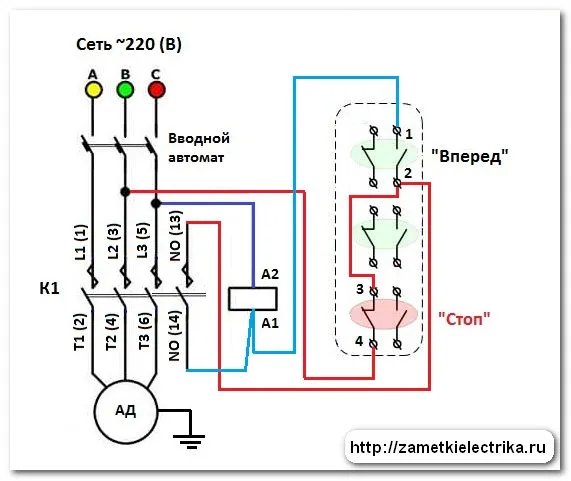

Монтажная схема подключения пускателя ПМЛ-1100

Специально для Вас я нарисовал монтажную схему подключения пускателя, которую я собрал в данной статье. Может по ней Вам легче будет ориентироваться в проводах.

Принцип работы

Принцип работы схемы магнитного пускателя через кнопочный пост очень прост.

1. Включаем источник трехфазного напряжения на испытательном стенде.

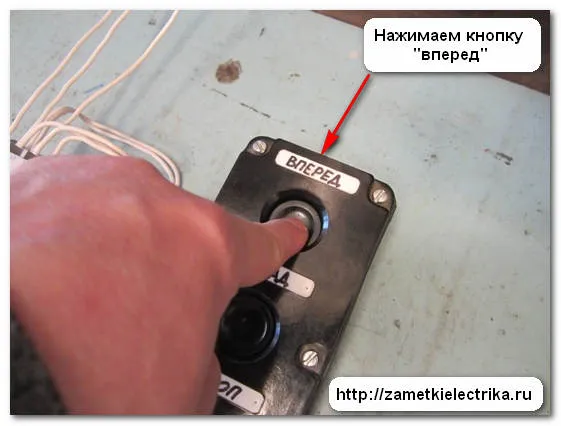

2. Нажимаем кнопку «Вперед».

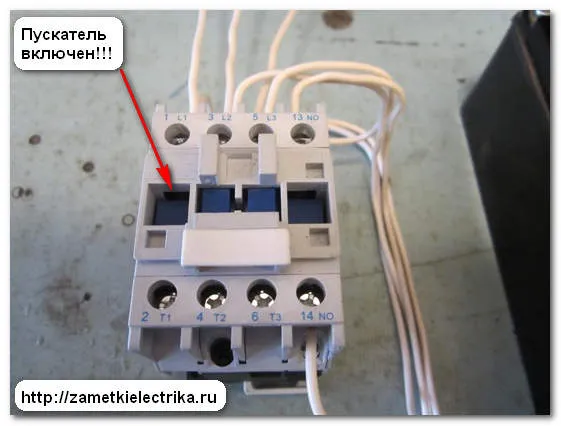

Магнитный пускатель ПМЛ-1100 срабатывает и замыкает свои силовые (главные) и вспомогательные контакты:

• L1 (1) — Т1 (2)
• L2 (3) — Т2 (4)
• L3 (5) — Т3 (6)
• NO (13) — NO (14)

Двигатель начинает вращаться.

Удерживать кнопку «Вперед» не нужно, т.к. при включении магнитного пускателя контакт кнопки «Вперед» шунтируется его же вспомогательным замыкающим контактом NO (13) — NO (14). Катушка пускателя находится под напряжением.

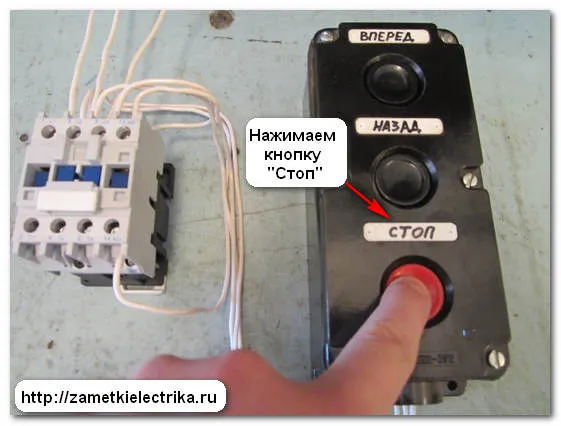

3. Нажимаем красную кнопку «Стоп».

Происходит разрыв цепи (фазы) питания катушки пускателя, соответственно размыкаются силовые (главные) и вспомогательные контакты пускателя. Двигатель останавливается.

Все что я демонстрировал и рассказывал Вам в данной статье я снял на видео. Смотрите, как работает магнитный пускатель:

В следующих статьях читайте про аналогичную схему подключения магнитного пускателя, только с применением тепловых реле, а также про схему управления магнитным пускателем с двух или трех мест.

P.S. На этом статью о схеме подключения магнитного пускателя через кнопочный пост я заканчиваю. Если есть вопросы по материалу статьи, то смело задавайте их в комментариях. Спасибо за внимание!!!

Что входит в состав магнитного пускателя?

Магнитный пускатель — это электромеханическое устройство, используемое для управления электрическими моторами, а также другими устройствами, требующими пуска и остановки. Состав магнитного пускателя может немного различаться в зависимости от его конструкции и назначения, но обычно он включает в себя следующие основные компоненты:

1. Электромагниты: Магнитные пускатели обычно имеют один или несколько электромагнитов. Электромагниты создают магнитное поле, которое приводит в движение механизмы пускателя.

2. Контакторы: Контакторы — это коммутационные устройства, которые управляют электрическим током, переключая его между различными контактами. Они могут иметь катушку, подключенную к электромагниту, и контакты, которые открываются или закрываются при активации магнита.

3. Тепловое реле: Некоторые магнитные пускатели могут быть оснащены тепловым реле, которое служит для защиты мотора от перегрева. Тепловое реле реагирует на уровень тока и температуры и может прекращать подачу питания мотору в случае определенных аварийных ситуаций.

4. Механизмы управления: Магнитные пускатели могут иметь кнопки, переключатели и другие элементы управления, которые позволяют оператору включать, выключать и контролировать работу моторов.

5. Защитные кожухи и корпуса: Для обеспечения безопасности и защиты от пыли и влаги магнитные пускатели могут быть оборудованы кожухами и корпусами.

6. Схемы управления: Комплексные магнитные пускатели могут включать в себя схемы управления, которые определяют последовательность действий при пуске и остановке мотора.

7. Сигнальные элементы: Некоторые магнитные пускатели могут быть оснащены сигнальными элементами, такими как индикаторы состояния или звуковые сигналы, для обозначения работы пускателя.

Состав и конфигурация магнитного пускателя могут различаться в зависимости от его спецификаций, но вышеуказанные компоненты представляют основные элементы, которые часто присутствуют в таких устройствах.
