Мансардный этаж — дизайн и планировка

На чтение 30 мин. 04.03.2020

Как самостоятельно спроектировать мансарду

Мансардные проекты домов пользуются заслуженной популярностью, так как такой подход к созданию небольших частных строений позволяет максимально эффективно использовать площадь с минимальными затратами. Если это вас интересует, мы также можем предоставить вам план мансардного этажа для более детального ознакомления.

Какие бывают мансарды: виды и фото

Рассмотрим подробно виды мансардных этажей, которых существует, как минимум, пять, и зависят они от формы и уклона кровли:

Односкатная крыша очень редко используется при проектировании мансарды, поскольку она не позволяет обустроить под собой достаточно просторное помещение. Вертикальные стены отсутствуют вовсе, а потолки имеют наклонную форму. Между тем, односкатная крыша очень устойчива и надежна, и при большом градусе уклона (свыше 60 градусов) можно рассчитывать на вполне комфортную обстановку внутри.

Фото пример односкатной мансардной кровли

Двускатная , или щипцовая крыша – это вариант, наиболее часто используемый при проектировании мансардного этажа. Это обусловлено тем, что двухскатная конструкция позволяет получить полноценные стены, вдоль которых можно установить мебель. Кроме того, такая кровля надежна и проста в строительстве.

Классический проект дома с двускатной мансардной крышей

Ломаная крыша является, по сути, подвидом двускатной. Она выглядит несколько интереснее, и лучше подходит для проекта мансардного этажа в небольшом загородном доме или на даче.

Загородный коттедж из клееного бруса с ломаной мансардной кровлей

Вальмовая и полувальмовая крыша позволяет создавать очень просторные конструкции мансардного этажа, особенно если она ломаная. Кроме того, четырехскатная крыша дает возможность оборудовать окна в каждом из фронтонов, и избежать установки непосредственно в кровлю.

Интересный и красивый проект пример коттеджа с вальмовой мансардной крышей

Коническая , пирамидальная и купольная крыша также оставляет много простора внутри, но требует намного более серьезного подхода к проектированию и строительству. Справиться с таким проектом под силу лишь квалифицированному архитектору. Однако если вы готовы прибегнуть к помощи профессионалов, то почему бы и нет?

Особняк со сложной архитектурой и нескольким куполами

Типовой проект мансарды: размеры и высота стен

Важнейшим фактором, влияющим на количество полезной площади, является высота мансардного этажа. По этому признаку все подкровельные помещения делятся на следующие разновидности:

• Если высота вертикальных стен превышает 1,5 м, перед вами полноценный этаж;
• Если максимальная высота вертикальных стен – полтора метра, а минимальная – 0,8 м, это и есть непосредственно мансарда, которая может быть одноуровневой и двухуровневой;
• Если вертикальные стены отсутствуют, или их высота не превышает 0,8 м, такое низкое помещение принято называть «полумансардой».

Важно Минимальная высота мансарды, то есть, расстояние от пола до самой высокой точки потолка по нормам СНИП составляет 2,5 м. Если этот показатель меньше, то помещение является просто чердаком.

Чтобы разработать проект мансарды своими руками, необходимо владеть хотя бы теоретическими знаниями в области проектирования и строительства жилых зданий, поскольку ошибка в расчетах может привести к возникновению трещин или даже к обрушению дома. Вот так выглядит примерная схема мансарды с двускатной кровлей:

Схема мансардного этажа с двухскатной кровлей в разрезе

Планировка мансардного этажа подразумевает разделение его на отдельные помещения или зоны, если, конечно, площадь позволяет это сделать. В подкровельном пространстве может располагаться несколько комнат, если оно занимает всю верхнюю часть дома, однако есть и такие проекты, где его строят лишь над какой-то частью строения. Это создает интересную архитектуру, но ограничивает полезное пространство внутри. Такая сложная планировка мансарды (фото ниже) рассчитана скорее на визуальный эффект, а не на расширение жилой площади.

Проект загородного коттеджа с мансардой в купольной части крыши

Грамотное планирование мансарды должно начинаться с определения цели: для чего вы хотите выполнить надстройку? Как вы хотите использовать приобретенные квадратные метры? Маленькая и узкая мансарда подходит для обустройства спальных комнат и личных кабинетов, а высокая может справиться даже с ролью гостиной. Очарование таких домов и квартир толкает многих хозяев к вопросу: как спроектировать собственный уютный уголок? Типы мансард и их планировка могут быть весьма разнообразны, вот лишь один из примеров:

На плане этажа: две просторные спальни и санузел

Как рассчитать площадь мансарды

Перейдем к практической части, то есть, к расчету площади мансарды. Стандартный подход, известный нам из школьного курса геометрии, здесь оказывается непригодным. Мы не можем просто перемножить длину, высоту и ширину, ведь это объемная фигура с более сложной геометрией, нежели обычный параллелепипед. Поэтому в процессе вычислений учитывается площадь помещения с высотой самой узкой части наклонного потолка 1,5 м при уклоне в 30 градусов, 1,1 м – при уклоне в 45 градусов и полметра при уклоне 60 градусов. Как спланировать и рассчитать помещение, которое еще ниже? В этом случае правильно будет умножить общую площадь на коэффициент 0,7. Ниже вы видите формулу расчета площади на примере кровли с уклоном в 45 градусов:

Пп = A∙L + 2В∙0.7∙L = L∙(A + 1.4B),

где Пп – площадь пола; A – ширина помещения, высота которого не ниже 1,1 м; L – его длина; B – ширина, при высоте не ниже 0,8 м; 0.7 – коэффициент, используемый для помещений меньшей высоты.

Чтобы правильно составить схему каркаса мансарды, лучше всего воспользоваться специально разработанными для этого компьютерными программами для проектирования. Многие либо не знают об их существовании, либо не умеют пользоваться, хотя работать с ними очень просто и удобно. Ниже вы видите обучающее видео, которое позволит вам быстро вникнуть в процесс и разработать собственный проект:

Планировка и проектирование мансардного этажа

Коттеджное или индивидуальное строительство сегодня на пике популярности. Кто из нас не мечтает об уютном и просторном доме, где счастливо заживет вся семья? Дом с мансардой имеет не только особое французское очарование, но и массу преимуществ, главным из которых является возможность обустройства дополнительного жилого пространства. Такой проект малоэтажного частного строительства открывает новые возможности хозяевам: дополнительная жилая площадь при небольших финансовых затратах. Если есть желание и необходимость пристроить к дому мансардный этаж, нужно предварительно составить план и сделать чертеж. Это поможет исправить ошибки на этапе планирования, правильно рассчитать нагрузку и количество строительных материалов.

Особенности и требования

Планировка жилой мансарды – процесс трудоемкий, требует знаний и точности в расчетах. Главная задача – подготовить проект и подробный чертеж. Любые ошибки, которые были допущены на этапе планирования мансардного этажа, сразу же негативно скажутся на качестве эксплуатации помещения.

Проект мансарды

Для того чтобы подготовить план строительства, нужно соблюсти ряд требований к возведению мансардного этажа:

• стены в таком помещении должны быть высотой не менее 2,5 метров, если высота стен меньше, тогда это чердачное помещение;
• требуется обустройство качественной теплоизоляции, что поможет в создании оптимального микроклимата;
• нужно создать безупречную вентиляцию строительных материалов и каркаса, чтобы избежать деформации, сырости и, как результат, появление плесени и грибка;
• особенное внимание стоит уделить выбору строительных материалов, отдавая предпочтение маловесным, высокопрочным и износостойким;
• вся конструкция дома в целом должна выдерживать увеличившуюся за счет постройки мансардного этажа нагрузку, для визуализации нужен подробный план.

Перечень базовых требований должен быть учтен на этапе подготовки чертежа, чтобы возможные недочеты исправить своевременно. Любые ошибки могут привести к катастрофическим последствиям: появлению трещин и даже к обрушению.

Правила проектирования

В процессе строительства именно проект и чертежи являются главными документами, в соответствии с которыми ведутся работы. В документе отображаются такие моменты:

1. Выполняется описание форм, размеров, архитектурной геометрии, углов наклона скатов кровли.
2. Составляется список требуемых стройматериалов для возведения мансардного этажа.
3. По специальным формулам производятся точные расчеты нагрузки мансарды на все несущие элементы конструкции дома (балок, стропил, перекрытий и другого). Данные наглядно отображает чертеж.
4. В проект включается информация о создании теплоизоляционного слоя, выбор соответствующих материалов на основании теплотехнических расчетов.
5. К проекту прикладываются чертежи кровли мансарды. Чертеж позволяет наглядно и максимально точно отразить форму кровли, изломы и скаты.

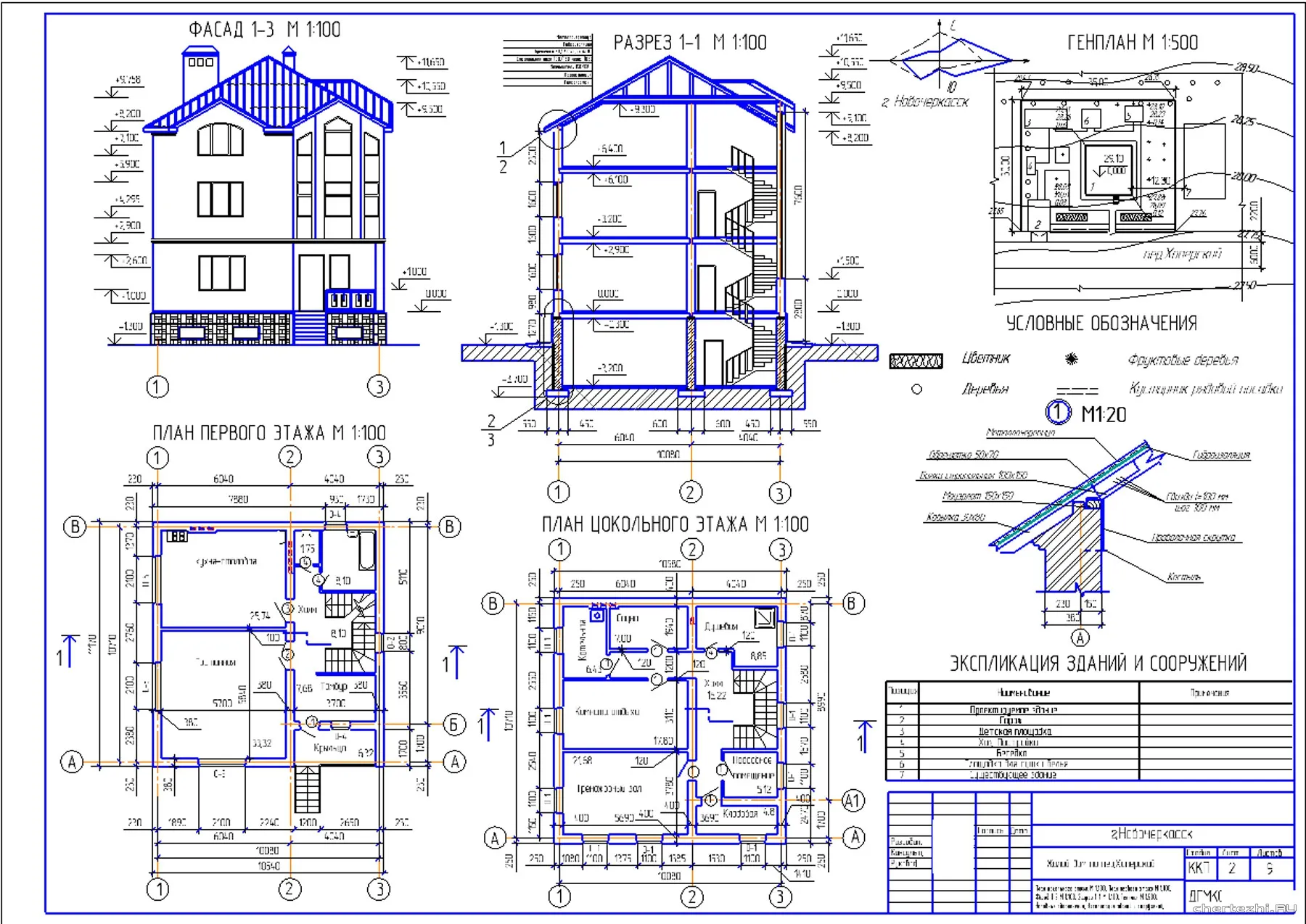

Проект дома с мансардным этажом

Все строительные работы по возведению мансардного этажа должны полностью соответствовать подготовленному проекту дома.

На этапе планирования следует определиться с тем, сколько отдельных комнат будет в мансарде. Зонирование и коммуникации также отмечаются на плане.

Есть различные типы мансард, которые зависят от площади, формы кровли и высоты стен. Если мансардное помещение маленькое и узкое, можно обустроить уютную спальню или рабочий кабинет. А если комната получается просторной, с высокими сводами, то можно обустроить гостиную.

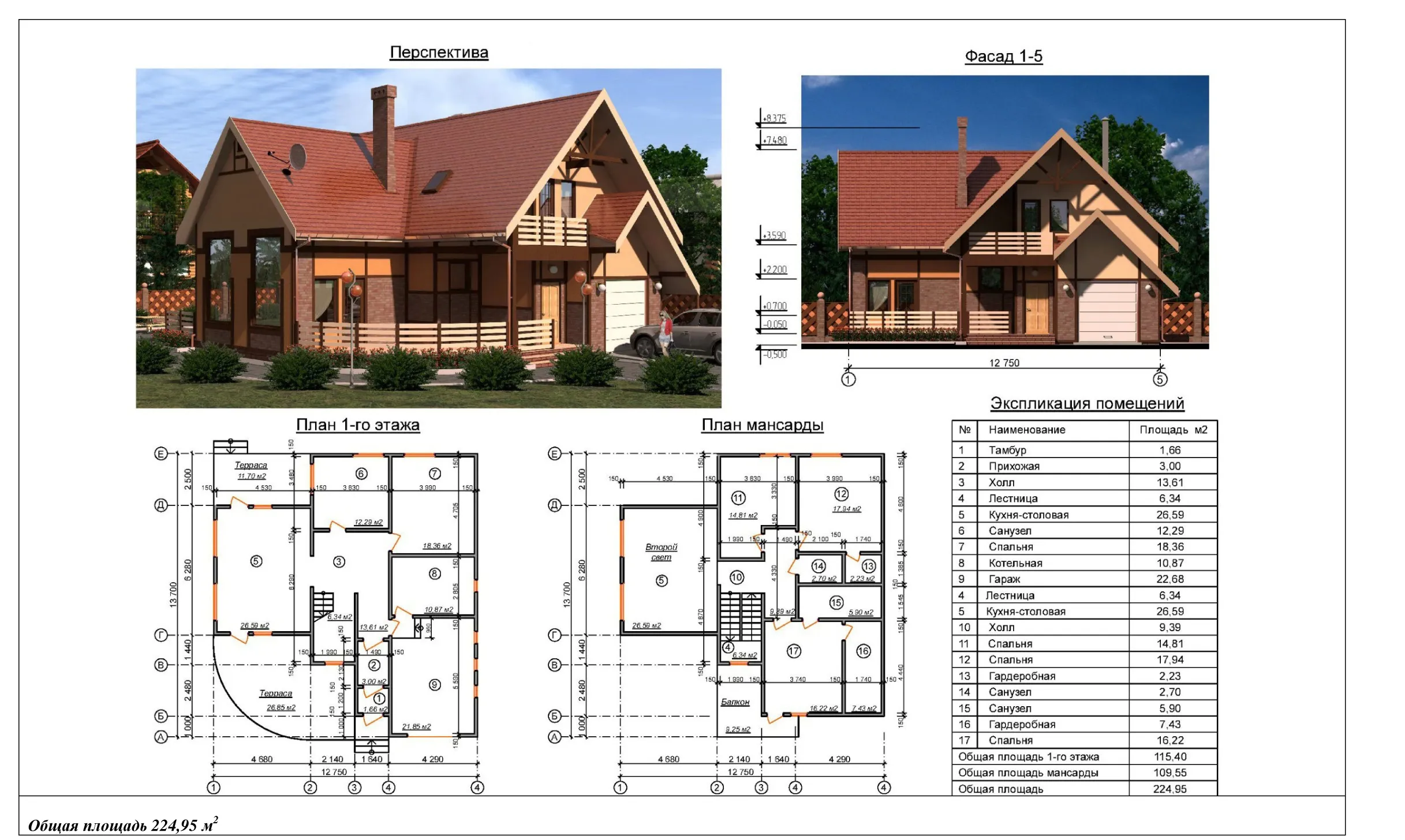

Проект жилого дома с мансардой

Одноэтажный дом: особенности проектирования

Планировка одноэтажного строения отличается необходимостью создания лестничного узла, основная функция которого – возможность добраться до второго уровня. Некорректное планирование месторасположения лестницы ведет к неудобству перемещения по дому.

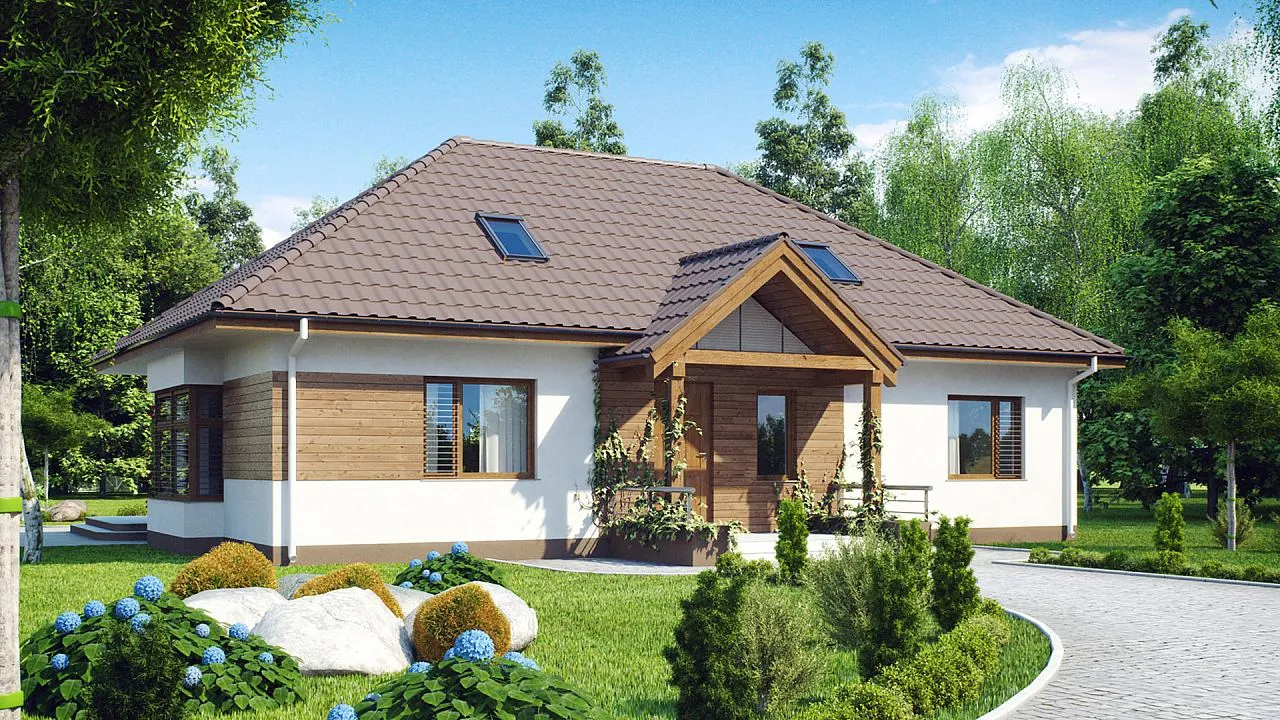

Одноэтажный дом с мансардой

Планировка жилой мансарды разрабатывается строго на этапе проектирования. Это необходимо:

• для комфортного размещения лестничного узла;
• для расчета экономичных затрат полезной площади;
• для составления чертежа удобного выхода на второй уровень.

Роль мансарды в одноэтажном доме – так называемая “тихая зона”. Как подготовить проект? Планировка лестничного узла одноэтажного дома габаритами 6*6 или 8*8, где планируется жилая мансарда, имеет отличие: из общей площади в центре строения выпадает около 6 квадратных метров, поскольку выход на мансардный этаж возможно организовать только в области конька кровли здания. Если составляется проект дома габаритами 8*10, 9*12 или 9*9, он менее чувствителен к созданию лестничного узла, так как легче вписывается в общий план. Составляя план лестницы для того, чтобы попасть на мансардный этаж, важно учитывать тот факт, что подход к нему должен быть обеспечен с различных помещений. Кроме этого, следует помнить о рациональном использовании пространства. Поэтому выбор месторасположения для лестничного узла – крайне важный момент. Используя готовый план и типовой проект, необходимо тщательно оценить все риски, а также изучить технологические особенности.

Планировка мансарды в одноэтажном доме

План-проект двухэтажного дома в 10 шагов

Двухэтажное жилое здание с мансардой – наиболее распространенный тип постройки. Планировка эксплуатируемого мансардного этажа весьма специфична, поэтому есть ряд важных нюансов:

1. Интенсивность перемещения в двухэтажном доме выше. Лестница на второй этаж может быть широкой и пологой, площадь вполне позволяет. Площадки в пролетах можно делать большими, чтобы проходящие не сталкивались.
2. Мансардный этаж располагается непосредственно под кровлей, скаты которой расположены под углом. Планировка может иметь ограничения в силу архитектурных особенностей крыши.
3. Вход на лестницу рационален в области конька, так как именно в этом месте нормальная высота для его обустройства.
4. Традиционная крыша мансарды имеет вертикальные стены, поэтому планировка проемов для окон выполняется по фронтонам.
5. План здания с габаритами 9*9 или 10*10, с обустройством мансардного этажа, зависит от размещения световых проемов. Площадь помещения позволяет обустроить сразу несколько комнат, а организовать освещение через фронтоны сложно.
6. Чертеж должен отражать перегородки, балки, то есть, подробно всю стропильную систему.

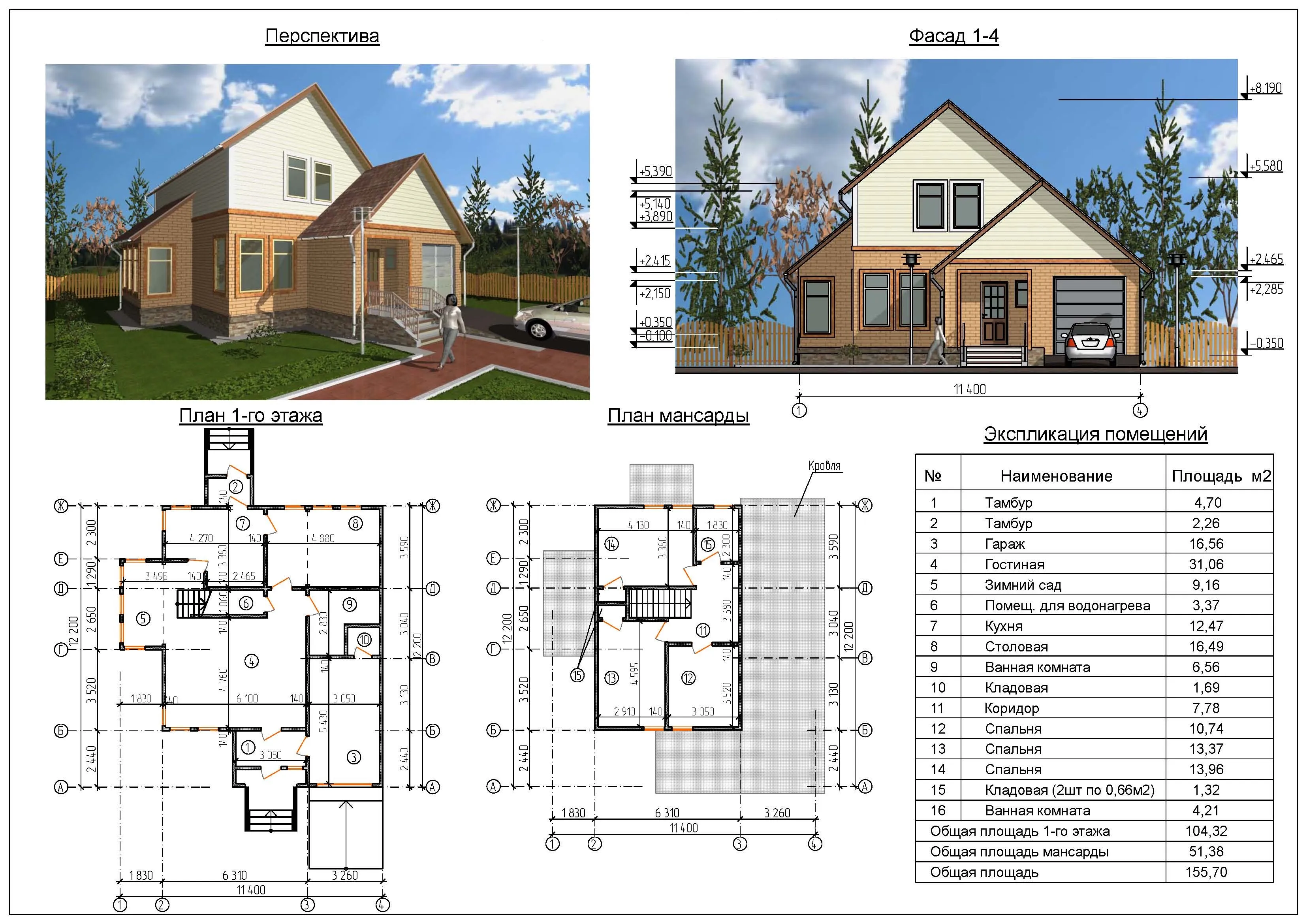

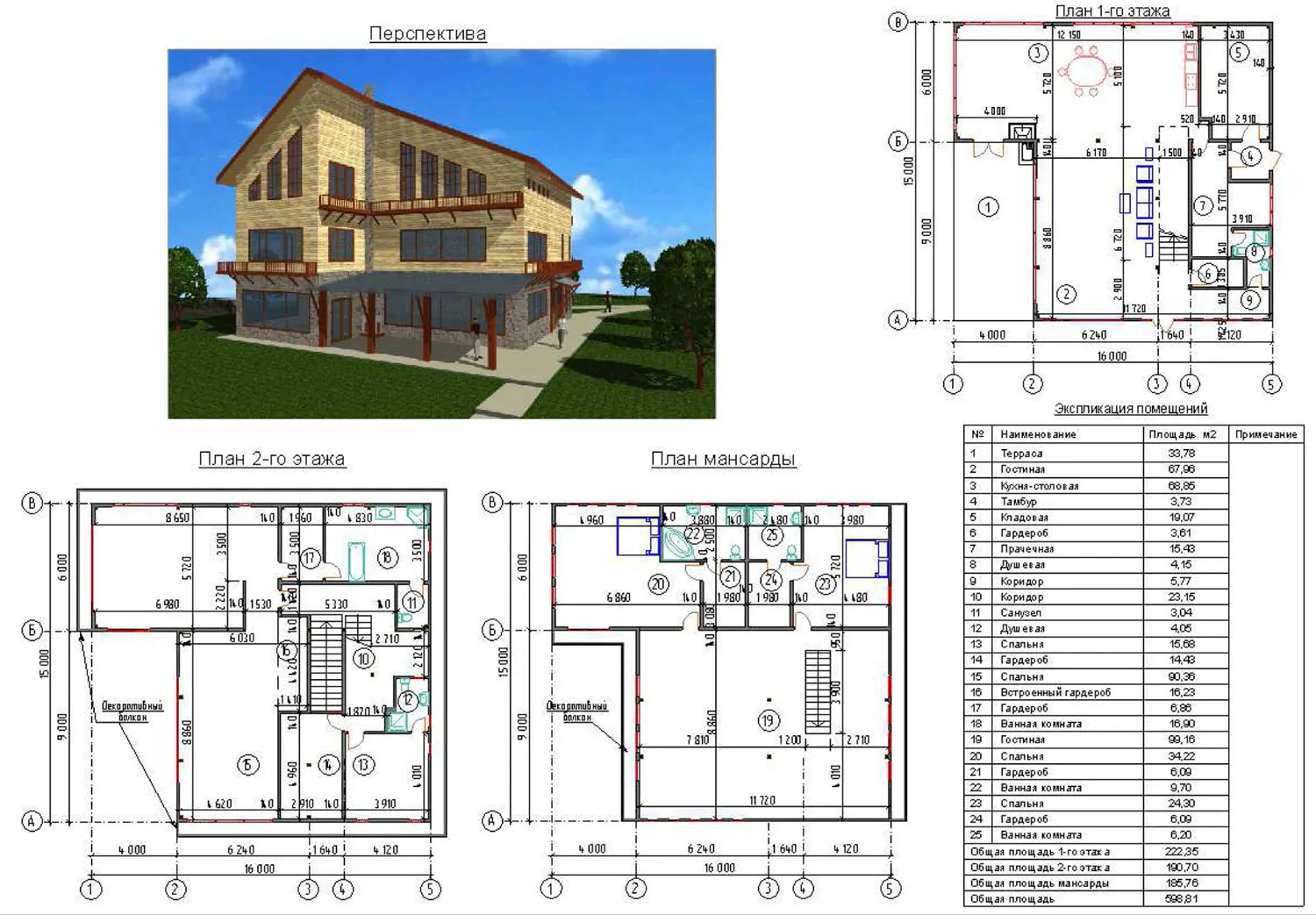

Проект двухэтажного дома с мансардой

Перегородки должны опираться на несущую стену. От этого напрямую зависит планировка этажей, расположенных ниже мансарды.

1. Если мансардный этаж эксплуатируемый, тогда чертеж должен наглядно отражать расположение всех коммуникаций и инженерных систем.
2. Если площадь мансардного этажа более 100 кв. метров, тогда санитарные условия и бытовые помещения следует расширить с учетом числа пользователей.
3. Составляя план конструкции стропильной системы важно учесть все возможные факторы, определяющие нагрузку. К ним относится создание теплоизоляции, материал и тип стропильных элементов, тип кровельного покрытия и другое.
4. Нагрузка на пол мансардного этажа не менее интенсивна, чем на стандартное перекрытие этажей. Рассчитать ее, определиться с выбором материалов для конструкции, отразить всю информацию в проекте следует в обязательном порядке.

Планировка мансарды в двухэтажном доме

Планирование мансардного этажа в индивидуальном строительстве является трудоемким процессом, требующим внимательности, подготовки и знаний. Соблюдение всех требований и правил при составлении типового проекта дома с мансардой – это залог долговечности строения и высокого уровня комфорта проживания. Результатом труда станет возможность получения дополнительных квадратных метров для обустройства жилого пространства.

Какой: одно-, двухэтажный, мансардный дом дешевле в строительстве?

Ксения Скворцова. Главный редактор. Автор.
Планирование и распределение обязанностей в команде контент-производства, работа с текстами.
Образование: Харьковская Государственная Академия Культуры, специальность «Культуролог. Преподаватель истории и теории культуры». Опыт работы в копирайтинге: С 2010 года по настоящий момент. Редактор: с 2016 года.

Варианты планировки мансарды

Чердачное помещение современного дома редко остаётся местом для сбора устаревшего хлама. Удачная планировка мансарды позволяет увеличить полезную площадь на одну или несколько комнат независимо от количества нижних этажей. Стиль оформления дизайна-интерьера в программе, назначение помещений роли не играют.

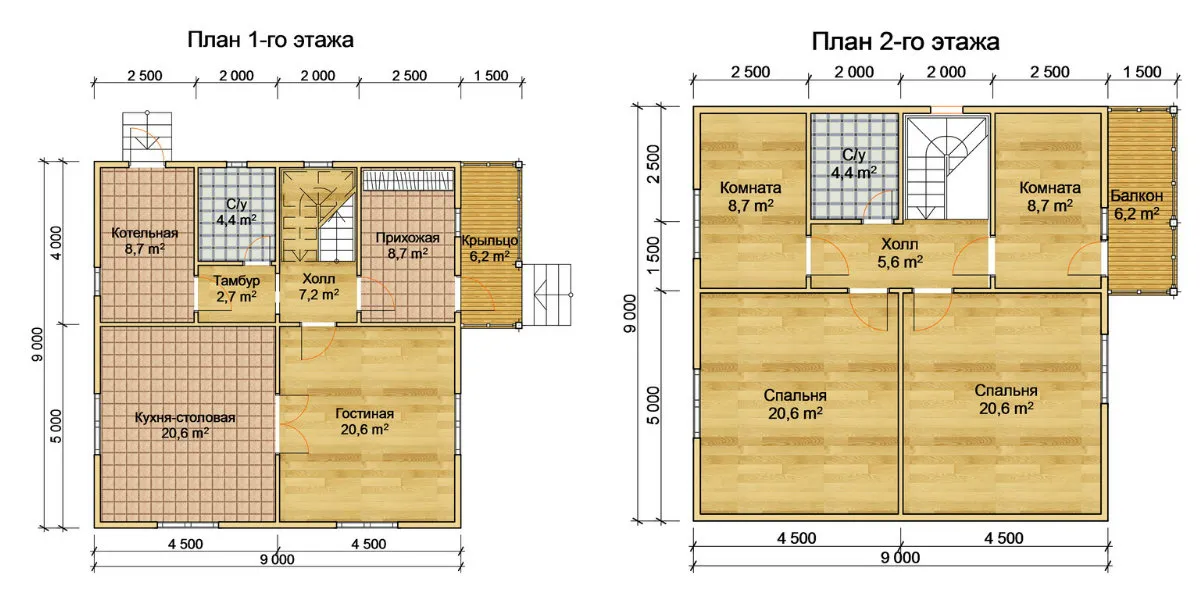

Планировка всех этажей дома 9х9 с мансардой

Нюансы планировки мансардного этажа

Чертеж мансардного этажа в доме может предусматривать два способа планировки:

1. Студийный. Когда вся мансарда – это одно просторное помещение, выполняющее функции спальни, кабинета, зоны отдыха, детской комнаты.
2. Ячеистый. Такая схема разбивает помещение мансарды на зоны, что даёт возможность обустройства комнат различных по назначению.

Конструктивные особенности мансардного этажа, тип крыши определяют некоторые особенности, которыми внутренняя обстановка и перепланировка этого помещения в доме отличается от обустройства в планировщике интерьера обычного этажа дома или дачи.

Когда ведётся новое строительство, используется готовый чертёж, планировка чердачного помещения обуславливается заранее, остаётся только выбрать стиль дизайнерского решения. Стандартные проекты предлагают дома с мансардой для небольших участков: с размерами 6х6, 6х9, 8х8, 6х8, 8х9.

Планировка дома 6х6 с мансардой

Если нужна индивидуальная планировка, архитектурные бюро выполнят любые заказы. Перепланировка старого дома заставляет учитывать особенности конструкции, созданной ранее.

Примеры планировки мансарды для малогабаритных домов

1. Неразделённое пространство. Этот чертёж дома 6х6 предполагает планировку второго этажа дома студийного типа. Внизу располагается небольшой холл, в который ведёт крыльцо. Из холла можно попасть в кухню- столовую и гостиную, которая занимает половину первого этажа. Второй этаж представляет одну комнату-студию, которую можно использовать в различных целях и оформить в любом стиле. Минус этого проекта – отсутствие санузла, поэтому в первоначальном виде дом предназначен для временного пребывания, в роли домика для летней дачи. По желанию возможна перепланировка.

Вариант планировки дома 6х6 с мансардой-студией

Пример планировки мансарды для отдыха в небольшом коттедже 6х6 метров

Проект дома 8х8 с мансардой на 2 спальни

Правила перепланировки

Строительство нового жилища с нуля предполагает наличие готового проекта обустройства всего дома, в том числе и мансарды. Необходимость оборудования или перестройки мансарды в уже давно построенном доме требует соблюдения некоторых правил.

• Перепланировка требует серьёзного подхода, так как существуют определённые строительные нормативы и правила. Схема, составленная перед началом работ, на которой будет отмечены несущие конструкции и перекрытия, значительно облегчит задачу. Второе, что нужно указать на схеме – это наличие окон, или места их возможного устройства. И третья важная задача, без которой не обойтись – утепление и наличие необходимых коммуникаций;
• Тип крыши. Не каждая разновидность и конструкция крыши позволяет использовать обустроенное чердачное помещение в качестве жилого этажа.

Схема устройства крыши мансардного этажа

Для обустройства не годятся чердаки под крышами, угол наклона которых меньше 35о. Ломаные двускатные с фронтонами, вальмовые или полувальмовые для этой цели подходят как нельзя лучше, если горизонтальные балки размещены не слишком низко;

• Скошенные стены. Из-за скоса крыши стены мансардного этажа получаются разновеликими. На скошенной стороне нет возможности поместить любую стандартную мебель, зато эту особенность можно превратить в достоинство, если воспользоваться нехитрыми советами:

• Мебель для углов можно сделать под заказ в таком варианте, чтобы задние её стенки повторяли изгибы угла;
• Закрыть углы вертикальной стенкой парапетом, за которым можно спрятать места для хранения, радиаторы и прочие коммуникации. Рациональное использование углов особенно актуально для небольшой дачи, размером 6х6, 6х9 или 8х6, где желательно максимально увеличить полезную площадь комнат.

Планировка мансарды и первого этажа в коттедже 8х6

Высота парапета напрямую зависит от типа крыши и её уклона;

• Зрительно увеличить площадь и максимально использовать площадь помогут полки, установленные по углам;
• Под низкой частью стены можно расставить мебель для сна и отдыха или невысокие шкафчики.
• Поперечные балки – помеха или особый стиль. Если позволяет высота, потолочные балки можно закрыть и сделать потолок ровным и привычным. Но необязательно с этим спешить: удачно вписанные в дизайн именно балки могут создать особый колорит мансардного помещения. Создать контраст или особый стиль;
• Особенность расположения окон:

• Окна для крыши имеют особенную мансардную конструкцию со специальной системой поворота для открывания, но если уж перепланировка грандиозная, можно немного срезать часть кровли, что позволит установить обычные окна и приделать небольшой балкончик;



  Варианты интерьера и расположения окон на мансардном этаже

  Интерьер мансарды

  Перепланировка интерьера может привести к созданию одного просторного помещения в мансарде, а может разделить большое пространство на несколько функциональных зон. Все зависит от размеров и предпочтений. Запретов на использование чердачного пространства нет, здесь может быть что угодно: от гостиной до дизайна кухни с газовой колонкой и ванной с бассейном.

  Для оформления санузлов, ванных комнат достаточно помнить лишь одну вещь: ванная верхнего уровня, должна быть над хозяйственными помещениями нижнего, и никак не над спальнями и гостиной.

  Важно правильно рассчитать высоту потолка и различных частей санузла. Неверная схема размещения создаст не только неудобства, но и будет препятствовать безопасной эксплуатации. Если сложно найти место для встроенной ванны, можно использовать отдельно стоящий вариант.

  Отлично, если есть возможность оборудовать такой мини-бассейн под звёздами.



  Вариант обустройства бассейна на мансардном этаже

  • Спальни – самое популярное предназначение комнат мансардного помещения. Отдых должен быть выше земной суеты. Чтобы пространство ограничивалось по минимуму, кровати в мансарде ставят изголовьем к меньшему парапету или вдоль низкой стены. Не всегда на такой площади есть возможность для размещения высоких шкафов, придётся заменить их полками, невысокими шкафчиками или использовать встроенные ниши;
  • Перепланировка мансарды в детскую комнату для девочки – распространённый вариант использования этого уголка дома. Во-первых, чердаки всегда любимое место для детских игр; во-вторых, небольшой детский рост позволяет организовать игровые зоны и места для игрушек в зоне скоса; в-третьих, в случае сложной конфигурации крыши все образовавшиеся ниши можно переоборудовать в места для хранения детских вещей, расположить там подвесные кровати;



  Пример монтажа подвесных кроватей в мансарде

  В отличие от взрослых спальных мест детские лучше расположить к низкому парапету не изголовьем, а боком, письменный стол – у окна;

• Планировка кухонной мебели в специальной программе на мансардном этаже возможно в три варианта:
  • Если есть возможность размещения рабочей зоны вдоль фронтона или высокой стены – это будет почти обычный вариант зонирования кухонного интерьера с некоторыми отступлениями;
  • Возможно угловое размещение, когда высокие части расположены вдоль фронтона, а разделочная поверхность и полки – вдоль низкого парапета;
  • Если планировка мансарды не позволяет оборудовать кухню обычной мебелью, можно изготавливать специальную мебель под заказ, а рабочую поверхность делать островного типа.

Обустройство небольшой кухни на мансардном этаже

Умелая перепланировка мансарды небольшого загородного дома поможет создать уютное место для общения семьи и встреч с друзьями.

Это может быть со вкусом обустроенный холл перед спальнями или даже домашний кинотеатр или бильярд. Мансарда – удобное место для кабинета, библиотеки, деловых встреч в непринуждённой обстановке.

Самостоятельное проектирование мансарды: формулы и фото конструкций

Проект мансарды в частном домостроении пользуется особой популярностью и, надо сказать, вполне заслуженно. Мансардные крыши очень рациональны и экономичны и что тоже важно, интересны. Мансарда своими руками, схема конструкции которой относительно несложная, может в умелых руках стать реальностью.

Проектирование мансардного этажа рекомендуется выполнять на этапе планирования, так как от правильно выбранного типа крыши в проекте во многом зависит насколько удачно и полноценно можно будет использовать чердак.

Однако, это еще не значит, что проектирование мансарды невозможно в уже готовом доме. Но, так или иначе, в любом случае проект мансардного этажа должен позволить максимально использовать новое пространство.

Какие бывают мансарды

Чтобы помещение под крышей на самом деле можно было комфортно использовать, оно должно удовлетворять некоторым требованиям: иметь удобную форму, быть хорошо утепленным, освещенным и грамотно спланированным.

Мансардный этаж может иметь самую разную геометрическую форму – ломаную или треугольную, с симметричными или асимметричными сторонами.

Планировка мансарды фото: варианты расположения крыши относительно стен строения

Этаж может быть расположен по одну сторону от строения или располагаться по всей его ширине, причем как в пределах внешних стен, так и выходить за их границы.

Планировка мансардного этажа фото: типы этажей под крышей

В последнем случае проект этажа обязательно предусматривает установку дополнительных опор, каких-то стенок, колонн или подвесок.

Проект аттиковой стенки с железобетонными столбами

Но в любом случае из всех этих вариантов в итоге получаются следующие виды мансардных этажей:

• отдельный одноуровневый этаж;
• этаж, имеющий двухуровневое развитие;
• двухуровневая организация последнего этажа строения-основы с формированием антресольного этажа.

Варианты подкровельных помещений

Внешние стены мансардного этажа обычно имеют две части:

• вертикальную, которая, как правило, сделана из стенового материала, использованного на нижних этажах;
• наклонную, каркасом которой служит стропильная система, а наружной обшивкой – кровля.

Как будут соотноситься эти части между собой в проекте зависит от ее конструкции.

Важно: Форма мансардной крыши – главный фактор в проекте, определяющий ее планировку, полезную площадь и удобство перемещения.

Виды мансард по форме крыши

Разновидностей жилых конструкций чердачного типа по форме кровли довольно много, мы же остановимся на некоторых из них.

Односкатная. Такая крыша позволяет избежать боковин, однако ее каркас дает возможность спокойно передвигаться только в одной части подкровельного помещения.

Дом с односкатной мансардой

Двухскатная. Более сложная конфигурация крыши, нежели односкатная, предоставляет больше возможностей для проектирования удобного мансардного этажа. Высота стен мансардного этажа в данном случае достаточна для устройства обычных и даже балконных мансардных окон.

Проекты двухскатных мансардных этажей

Полезная площадь этажа получается ощутимо больше, если кровля по проекту опирается на вертикальную, аттиковую, стену. Ее оптимальный уровень определяют при проектировании помещения с учетом ширины дома и уклона скатов. Расчет мансарды этого типа довольно прост.

Мансарда проекты фото: большой уклон двухскатной кровли дает возможность получить значительное полезное пространство

Ломаная – это двускатная крыша с изломами скатов с силуэтом либо вогнутым внутрь, либо, наоборот, выгнутым наружу.

Ломаная двухскатная крыша

Полезная площадь этажа под четырехскатной крышей дома меньше, чем под двускатной. Большое количество заломов и скосов в подкровельном пространстве уменьшает возможность свободно спроектировать комнаты мансардной квартиры.

Интересный проект дачного домика с четырехскатной кровлей

Типовой проект мансарды

Высота мансардного этажа – это параметр, от которого зависит полезная площадь, а это значит, что по ее значению можно определить тип подкровельного помещения.

Проект подкровельной конструкции в разрезе

• При высоте вертикальной стены, превышающей 1,5 м – это полноценный этаж, причем на расстоянии полуметра от вертикальной стенки можно передвигаться уже свободно, не наклоняя головы. Если же высота мансарды превысит 2–2,1 м, то она по комфортабельности не будет уступать типовой комнате.
• Обычную мансарду, одно- или двухуровневую, получают если минимальная высота аттиковых стен равна 0,8 м, а максимальная – 1,5 м. Подобная конструкция имеет достаточный функциональный потенциал.
• При отсутствии вертикальных стен или если их уровень не доходит до 0,8 м, полученное низкое помещение называют полумансардой.

Несколько рекомендаций по проектированию мансарды

Сделать пространство под кровлей функциональным и удобным, а интерьер оригинальным – задача не из простых и требует неординарных решений. Но все-таки есть определенные правила, которым желательно следовать. Это касается назначения помещения, к примеру, узкая маленькая мансарда больше подойдет под спальню, а высокая – под гостиную, или размещения мебели, в зонах стыка наклонных скатов с перекрытием, те есть полом, можно встраивать шкафы-купе, ставить стеллажи и т. д.

Планировка жилого пространства под крышей

При обустройстве спальни следует учитывать два важных требования:

• от пола до потолка должно быть самое меньшее 2,2 м;
• а от уровня кровати – 1,4 м.

Такое нормирование необходимо, чтобы в комнате можно было удобно сидеть и, даже имея высокий рост, ходить без проблем, не прогибаясь.

Устройство потолка, как правило, улучшает пропорции помещения в подкровельном пространстве. Это особо актуально в случае комнат с небольшой площадью и значительной высотой, особенно под коньком.

Совет: пространство выше потолка можно приспособить под хранение вещей, которыми редко пользуются.

Обустройство объединенного пространства

Если же в помещении потолок не делать, то тогда можно не скрывать конструктивные элементы кровли. Отсутствие потолка увеличит пространство и добавит комнате высоту.

Оригинальная спальня под крышей

Как рассчитать площадь мансарды

Такие величины, как размеры мансарды, высота, угол наклона и ее площадь, тесно взаимосвязаны. По нормам СниП минимальная высота жилого помещения под крышей должна равняться 2,5 м.

Расчет высоты помещения в зависимости от уклона крыши

Расчет проектов должен отражать измерение реальной площади по отношению к полезной. По строительным нормам в подсчетах учитывают площадь мансарды со следующими исходными данными:

• уклон 30 градусов – уровень узкой части наклона 1,5 м;
• наклон 45 градусов – 1,1 м;
• начиная от 60 градусов – 0,5 м.

При расчете площади конструкций с меньшими высотами общую площадь умножают на понижающий коэффициент 0,7. В этом случае за минимальный уровень стен при 30 градусах принимают 1,2 м, при 45–60 градусах – 0,8, при уклоне, начиная с 60 – его не ограничивают.

Пример формулы расчета площади для кровли с наклоном в 45 градусов.
Пп = A*L + 2В*0.7*L = L*(A + 1.4B), где
Пп – площадь поверхности пола помещения; А и В – его ширина при высоте не меньше 1.1 м и 0,8 м соответственно, L – его длина; 0.7 – понижающий коэффициент для площадей с меньшей высотой.

Проект требует точных расчетов, поэтому целесообразнее пользоваться компьютерными программами, специально разработанными для проектирования. Это значительно проще и удобнее, к тому же риск ошибиться в расчетах несоизмеримо ниже.

Дом с мансардой: планировка, проект, дизайн и строительство

Деревянный дом с мансардой

Мансарда в настоящее время — очень популярная конструкция для пригородного дома. Такие коттеджи позволяют дизайнерам воплотить в интерьер самые смелые идеи. Планировка дома с мансардой может сочетать различные строительные материалы. Излом потолочной конструкции, ломаные линии и геометрия пространства позволяют создавать стильные архитектурные решения.

Особенности дома с мансардой

При проектировании мансардного дома следует учитывать ряд особенностей. Наиболее важной из них является усиленная теплоизоляция. Так как крыша подвержена частым и резким перепадам температуры. Также важно произвести качественную гидроизоляцию, потому что сразу под крышей находится жилое пространство.

Проект дома с мансардой и гаражом

При строительстве мансарды, следует отдавать предпочтение легким строительным материалам.

Пространство мансардного этажа рекомендуется оставлять единым. Однако, если возникает необходимость постройки комнат – возводить перегородки следует при помощи гипсокартона. Замечательно украшают интерьер и экстерьер дома – наклонные окна, вмонтированные непосредственно в крышу.

Преимущества и недостатки мансардных домов

Проекты мансардных домов набирают всё большую популярность благодаря ряду преимуществ:

• эргономичное использование чердачного помещения увеличивает полезную площадь дома практически вдвое;
• легкоподводимые коммуникации, которые очень просто поднять с нижестоящего этажа;
• сохранение тепла, которое ранее могло уходить через неотапливаемое чердачное помещение;
• во время надстройки мансардного этажа в уже готовом доме, жильцы могут не переезжать, оставаясь проживать на первом этаже;
• помимо жилых комнат, мансарду можно оборудовать как кабинет, спортзал, бильярдную;

Белая гостиная в скандинавском стиле на мансардном этаже

Как и у любого строения, помимо достоинств, у дома с мансардой имеются и недостатки, которые необходимо учитывать при строительстве:

• излишняя экономия и несоблюдение элементарных правил по безопасности при выборе материалов, могут привести к перегрузу и разрушению несущих стен;
• встраиваемые в крышу мансардные окна – не дешевое удовольствие;
• снежная зима нарушает поступление естественного света на мансардный этаж.

Правильное утепление мансарды изнутри экономит до 40% финансовых средств на отоплении зимой

Строительство мансардного дома

Планировка дома с мансардой – ответственный этап в строительстве. При надлежащем соблюдении рекомендаций и правил по проектированию – получится комфортный благоустроенный коттедж.

1. Расчет несущей нагрузки. Прежде чем приступить к строительству мансарды в уже обжитом доме, необходимо тщательно произвести расчеты. Перегружая основание и несущие стены дома, в них могут появиться трещины, что повлечет за собой разрушение дома. Несущие конструкции жилища необходимо тщательно укрепить.
2. Расчет высоты мансардного этажа. Обычно применяется наиболее оптимальная минимальная высота от потолка до пола 2500мм.
3. Выбор правильной конструкции кровли позволит максимально использовать площадь мансарды. Двускатная крыша добавит к жилым помещениям лишь 67% площади, а «ломанная» – 90%. При увеличении жилого пространства в 2 раза, необходимо будет поднять стены на 1,5 метра в высоту.
4. Коммуникации первого и второго этажа должны быть объединены в единую систему.
5. Правильное расположение лестницы – добавит полезную площадь.

Подлестничное пространство можно использовать как кладовую. Этот прием поможет эффективно использовать занимаемую лестничной конструкцией площадь. Небольшое пространство такой кладовки способно вместить упакованные сезонные вещи, консервацию продуктов на зиму, или просто пылесос с гладильной доской.

1. Немаловажным будет соблюдение противопожарных требований.

Рекомендации по определению высоты аттиковой стены при строительстве мансарды

Типовая планировка мансардного дома

Готовая удобная планировка мансардного коттеджа широко представлена на строительном рынке. При самостоятельном проектировании дома с мансардой важно учитывать ряд правил, норм и рекомендаций специалистов.

Не следует преступать к непосредственному строительству без четкого плана и чертежа с указанием точных размеров.

Использование компьютерных программ для планирования значительно облегчит задачу по составлению подробного поэтажного чертежа.

Чаще всего на мансардном этаже располагают кабинет, бильярдную, зимний сад или мастерскую. Очень уютно можно расположить спальни. Благодаря разнице в высоте потолка спальня приобретает романтическую окраску.

Типовой проект мансардного дома

Типовой проект дома из бруса с мансардой: планировка 6х6 м

По размерам понятно, что планировка разработана для небольшого дачного домика. Общая площадь проекта составляет примерно 50 квадратных метров, что вполне достаточно для небольшой семьи.

Преимуществом небольшого домика из бруса является:

• простота постройки;
• экономия на коммунальных расходах;
• экономия полезной площади садового участка.

Правильная планировка и функциональное использование всей площади дачного мансардного домика позволит чувствовать себя свободно и просторно.

Типовой проект брусового дома 6х6 м с мансардой

Несколько советов по оборудованию домика с планировкой 6х6 м:

1. Правильно организованное пространство прихожей дома позволит разгрузить весь дом от перегруза вещей. Встроенные шкафы и антресоли позволят хранить сезонные вещи и обувь.
2. Кухня-студия, объединённая с гостиной в единое пространство, позволит сэкономить много полезной площади. Именно здесь будет целесообразно сконструировать лестничный проем.
3. Совмещенная с туалетом ванная также эффективно сэкономит площадь. В этом помещении можно установить душевую кабинку, которая визуально разделит пространство на несколько полезных зон.
4. Терраса перед домом визуально увеличит пространство дома.

Помимо проектов из бруса, очень удачным будет и строительство каркасного садового домика.

Также достаточно популярной типовой планировкой является дом-сауна с мансардой. В нём достаточно эргономично располагаются все необходимые для жизни комнаты.

Пример домика планировки домика из бруса 6х6 м

Планировка дома 9х9 м с мансардой

План второго этажа дома 9х9 м с мансардой может быть представлен уже не только единым пространством, но и множеством раздельных комнат и санузла. Размер дома 9х9 – наиболее распространенный и доступный вариант.

Классическая планировка первого этажа мансардного дома включает кухню, прихожую, гостиную, просторную ванную комнату и одну спальню. Второй этаж вполне можно размещает до четырех комнат и небольшой санузел с душевой кабиной. Такая планировка очень зависит от конструкции кровли.

Проект дома 9х9 м с мансардой

Конструкция дома из бруса 9х9 позволяет легко разместить в нём семью из четырех человек. Расходы на коммунальные услуги также не будут слишком высокими.

Типовая планировка каркасного строения с мансардой предлагает множество вариантов эффективного использования пространства. Мансардный этаж может удлиниться визуально за счет размещения балкона на опорных балках. А под балконом можно расположить уютную летнюю террасу.

Планировка дома 9х9 м с мансардой

Форма типовых домов с мансардой общей площадью примерно в 150 квадратных метров могут быть и прямоугольными с размерами 8х10м.

Планировка дома 10х10 м с мансардой

Наиболее популярные планировки каркасного мансардного дома, или коттеджа из бруса представлены размером 10х10м. Это самое вместительное архитектурное решение. Внешне дом не выглядит очень большим. Но внутреннее пространство достаточно просторно. Мансарда очень увеличивает размер такой планировки, даже при конструировании двускатной крыши, и вмещает гораздо больше комнат.

На втором этаже обычно располагаются спальные комнаты или детские. На первом этаже располагаются гостиная, просторный санузел с ванной и душевой, отдельно стоящую кухню, или кухню-студию, очень просторный коридор или холл, с грамотно организованным лестничным пролётом.

Проступи лестницы можно организовать множеством ящиков ступенек для хранения мелких и редкоприменяемых вещей.

Проект дома 10х10 м с мансардой

Строительство каркасного дома или коттеджа из бруса размером 10х10м сопряжено с рядом особенностей, которые необходимо учитывать:

• на каждом этаже должен располагаться санузел;
• предусмотреть помещение для котельной, прачечную и кладовку;
• при выборе квадратной типовой планировки тщательно продумайте расположение спален;
• тонкие стены второго этажа следует изолировать шумопоглощающими материалами;
• кровля должна быть обязательно снабжена барьерами для стаивания снега.

План мансардного дома 10х10 м

Лестница на мансардный этаж

Лестница – это элемент, который необходимо проектировать на стадии возведения фундамента дома, и обязательно закладывать в проект каркасного дома или коттеджа из бруса.

Важно правильно расположить двери комнат на лестничной площадке мансардного этажа. Каждая дверь должна свободно распахиваться, не сталкиваясь и не соприкасаясь с другими элементами интерьера.

Высота лестничного проёма рассчитывается исходя из конструктивных особенностей кровли. Открытые участки второго этажа должны быть защищены балясинами и перилами.

Лестница на мансардный этаж в доме из бруса

Мансарда – увеличение жилой площади

Конструкцию обычного каркасного дома можно значительно улучшить за счет возведения мансарды из бруса. Это сочетание различных архитектурных фактур придает экстерьеру оригинальность, уют и индивидуальность.

Возведение мансарды на уже готовое жилое строение способно значительно увеличить пространство. Расположение дополнительных комнат создает комфортное проживание для семей, в которых проживают люди разных поколений – дети и пожилые люди.

Маленький каркасный дом с мансардой из бруса

Утепление мансарды

Чтобы в мансардном доме из бруса было тепло зимой и прохладно летом, необходимо обеспечить качественную термоизоляцию кровли.

При утеплении мансарды необходимо придерживаться строгой последовательности укладки слоев теплого пирога

Выбранный утеплитель рекомендуется устилать под кровельный настил, соблюдая правила монтажа теплоизоляционных и пароизоляционных материалов.

Помимо монтажа готовых теплоизоляционных материалов, рекомендуется пространство между кровлей и потолком мансарды засыпать гравием или керамзитом. Это создаст воздушную подушку, которая позволит летом дому оставаться в прохладе, а зимой – в тепле.

Помимо кровли у мансарды имеются еще и фронтоны. Выстроенные из легких строительных материалов, они могут слабо защищать дом от холодов. Поэтому рекомендуется снаружи утеплить фронтонные стены пенополистиролом, который отсекает холодный воздух и является хорошим теплоизолятором.

Правильное утепление мансарды и потолка чердака

Интерьер дома с мансардой

План самого простого мансардного дома из бруса делает его уникальным. Индивидуальные архитектурные формы выделяют экстерьер строения из однотипной массы.

Интерьеру дизайнеры уделяют особое внимание. Ведь необычные формы мансарды позволяют внедрить в дизайн необыкновенно смелые решения. Это может быть лофт, кантри, шале, или хай-тек.

Дом из бруса – идеальный выбор для тех, кто ищет бюджетное, экологичное и уютное жилье

Кровельные окна придают особый шарм в освещении комнат. Правильно оформленные текстилем они мягко вписываются в любой стиль интерьера. По периметру удобно располагать встроенную мебель или шкафы-купе.

Несколько советов по обустройству мансарды и расстановки мебели:

• если при выборе проекта была выбрана двускатная крыша – расположение стандартной каркасной мебели будет проблематично;
• естественное и искусственное освещение необходимо тщательно продумать;
• смело используйте разницу в высоте помещения для расстановки предметов мебели.

Многофункциональная комната на мансардном этаже

Зачастую на мансардном этаже располагаются мастерские или кабинеты. Размещение мебели и создание функциональной рабочей атмосферы – задача дизайнера. При самостоятельном дизайне пространства мастерской следует предусмотреть множество ящиков и полок под места хранения. Если на мансардном этаже располагается художественная мастерская или кабинет швеи следует позаботится о том, чтобы как можно больше естественного света проникало в комнату.

При создании на мансардном этаже бильярдной комнаты – кровельные окна можно не монтировать. Отсутствие большого количества солнечного света предотвратит выгорание сукна на бильярдных столах.

Мансарда в экостиле

Как считается мансардный этаж?

Мансардный этаж (или мансарда) — это вид чердака или верхнего этажа в здании, который может быть преобразован в жилой или рабочий пространство. Мансардные этажи обычно имеют скатную крышу, которая следует за формой крыши здания и обеспечивает дополнительное пространство под ней.

Считается, что мансардный этаж начинается от момента, когда высота стены становится недостаточной для того, чтобы образовать полноценный этаж, и происходит переход в скат крыши. На мансардном этаже обычно могут располагаться окна, как вертикальные, так и наклонные, вставленные в наклон крыши.

По сути, мансардный этаж создает дополнительное пространство в уже существующем здании, которое может использоваться для различных целей: от создания дополнительных спален и ванных комнат до офисов или хобби-площадок.

Важно отметить, что в разных странах и регионах могут существовать разные нормы и правила относительно высоты мансардного этажа, его изоляции, возможности использования и т.д. Поэтому, если вы планируете создать мансардный этаж, рекомендуется ознакомиться с местными строительными нормами и правилами, а также консультироваться с профессионалами, чтобы удостовериться, что ваши планы соответствуют требованиям.

Видео. Ниши на Мансардном этаже вместо Шкафа Купэ Оптимальное решение для Просторной Комнаты Обзор
