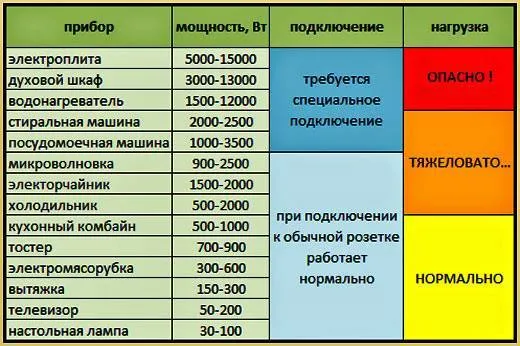

34. Мощность электроприборов на кухне
35. Особенности установки розетки в зависимости от типа вытяжки
36. Высота розетки для встроенной системы
37. Планировка электросети в разных комнатах
38. Электропроводка на кухнях
39. Нюансы расположения в ванной

Установка розетки для вытяжки

Конечно, наиболее простым и широко используемым методом является установка розетки. Однако возникает вопрос: как правильно разместить розетку для вытяжки? Интересно, как сделать это удобно, эстетично и с минимальными усилиями. В данном случае есть два варианта, которые стоит рассмотреть.

Правила размещения розеток на кухне

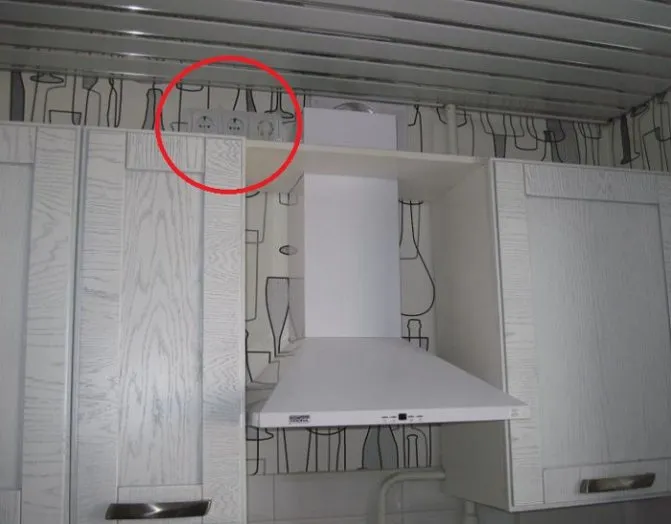

Размещение розетки под потолком

Наиболее распространенным вариантом подключения вытяжки является размещение розетки в непосредственной близости от вилки. То есть под потолком. Многих это сильно смущает, но в этом нет нечего страшного. Ведь нормы ПУЭ этого не запрещают.

Итак:

• Обычно розетку размещают сразу над вытяжкой. Это позволяет визуально скрыть ее и обеспечить удобство ее использования. В некоторых случаях ее пытаются спрятать за воздуховод, но это не очень правильно. Ведь в этом случае пользоваться розеткой не очень удобно.
• Если вы решили производить подключение своими руками (см. Розетка для вытяжки: как выбрать и установть своими руками), то мы опишем более детально весь процесс монтажа. Прежде всего вам необходимо определиться со способом монтажа розетки. Можно выбрать открытый способ монтажа, тогда вам не придётся бить отверстия перфоратором и штробить стены под проводку.
• Можно выбрать более эстетически приятный скрытый способ. Но он потребует больших усилий. Иногда применяют смешанный способ. Это когда розетка размещена открытым способом, а проводка к ней проведена скрытым и наоборот. Но честно говоря наиболее правильным вариантом будет и розетку, и проводку сделать скрытым способом.

Скрытый способ установки розетки вытяжки под потолком

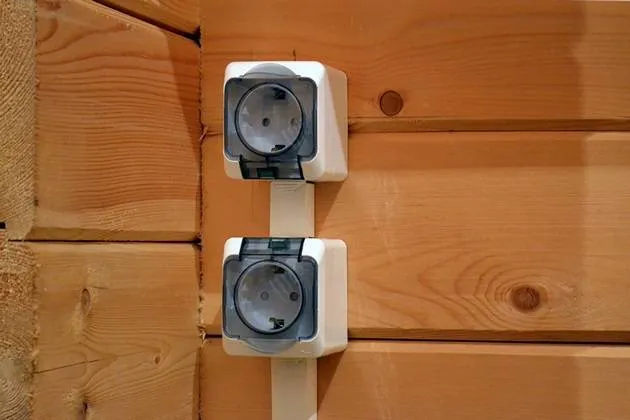

Обратите внимание! Если проводка будет монтироваться в деревянном доме или кухня у вас обшита сгораемыми материалами, то в этом случае правильнее с экономической и затратной точки зрения будет применять открытый способ монтажа проводки как на видео.

• Если вы не собираетесь делать полномасштабный ремонт на кухне, то подключение вам следует выполнить от одной из стационарных розеток. Для этого следует выбрать наименее нагруженную и желательно со стационарным устройством. Идеальным вариантом может стать розетка для пьезоподжига газовой печи, чуть хуже вариант с розеткой холодильника.
• В крайнем случае подключение можно выполнить от розеток в рабочей зоне, но только с ограничением нагрузки во время работы вытяжки. Но это касается только работы мощных приборов таких как электромясорубка (см. Мясорубку электрическую как выбрать правильно), кухонный комбайн, электрочайник и тому подобное. Совместная же работа вытяжки с миксером или другими маломощными приборами не приведет к нагреву проводки.
• Итак, мы определились где рaзмещaть розетку для вытяжки и откуда ее запитывать. Теперь прокладываем проводку. Если мы используем скрытый способ, то делаем штробы (см. Выполняем штробление стен под проводку своими руками) и прокладываем провод.
• Если же используется открытая проводка, то для защиты провода от механических повреждений следует применять пластиковую гофру. Специальные крепления под гофру позволят вам аккуратно уложить провод по стене.

Размещение розетки внутри мебели

Иногда ответ на вопрос где расположить розетку для вытяжки находит неожиданные ответы. Дабы скрыть ее от посторонних глаз розетку прячут в одном из кухонных шкафов. Туда же заводят вилку от вытяжки.

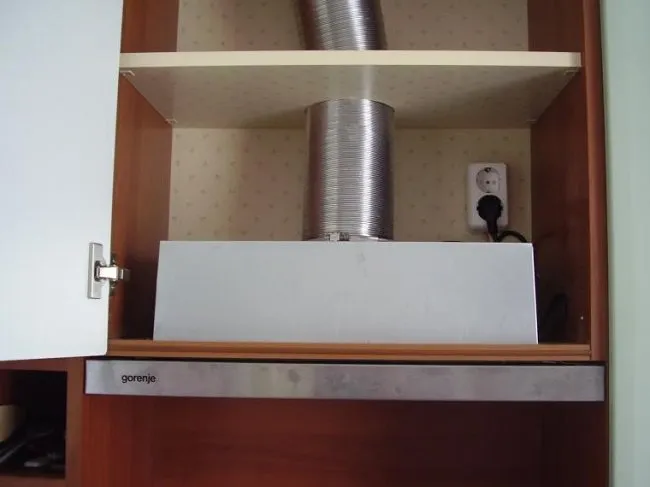

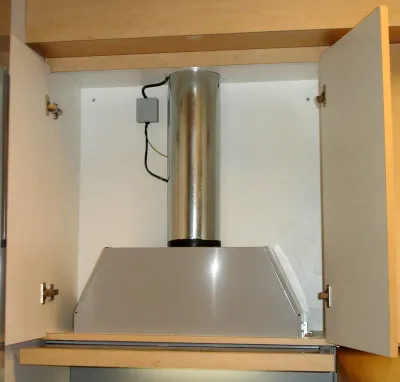

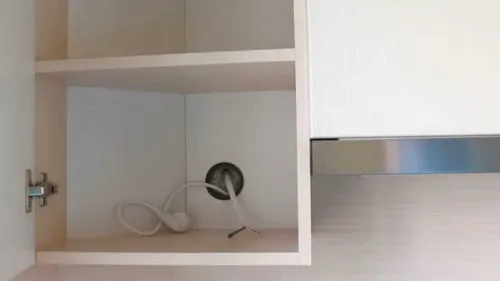

Розетка под вытяжку внутри мебели

Итак:

• Скажем откровенно это не самый лучший вариант. Ведь пользоваться такой розеткой не очень удобно. Кроме того, она создает определенные риски в плане пожарной безопасности. Ведь мебель деревянная и в случае нагрева или короткого замыкания в розетке или на проводе это может привести к пожару. Хотя и эти неудобства можно нивелировать правильным монтажом. Прежде всего это касается розетки. Которую согласно норм ПУЭ следует устанавливать на несгораемую основу. В большинстве случаев для этого применяется обычный лист жестянки. Он должен выступать за пределы розетки не менее чем на 10 мм со всех сторон.
• Проводку в этом случае мы можем проложить только открытым способом. Причем прокладывать нам ее придётся так же по сгораемым поверхностям. Поэтому для защиты провода от механических повреждений и защиты мебели от возгорания следует применять металлическую гофру.
• При этом сам провод следует проложить таким образом, дабы исключить возможность скопления в гофре влаги. Ведь кухня — это достаточно влажное помещение и влага может появится от простого образования росы.

Основные виды кухонных вытяжек

Перед тем, как мы опишем, где следует оборудовать розетки под вытяжку, сначала вкратце остановимся на том, какие бывают типы кухонных вытяжек. Кухонные вытяжки бывают следующих вариантов исполнения:

• настенные – с креплением на некотором расстоянии от стены и отдельно от мебели;
• встраиваемые – с расположением внутри кухонного гарнитура;
• угловые – с расположением и монтажом в углу, также независимо от мебели;
• подвесные – с небольшими размерами и плоской формой, что дает возможность устанавливать вытяжку под шкафом и над плитой;
• островные – не особенно распространенные варианты, т.к. предполагаются для установки на большой кухне, где плита располагается в центре помещения.

Для каждого из этих типов следует оборудовать розетку. И ее место размещения на кухне, а также высота установки розетки будут отличаться. Также будут отличия высоты от пола установки самого электроприбора в зависимости от его типа и применяемого вида нагревателя плиты.

Выбираем место для розетки под вытяжку: правила и стандарты

Когда розетка уже выбрана и куплена — нужно выбирать, где ее расположить.

Главные правила, по которым выбирается место для розеток под вытяжку:

1. Нужно точно решить, где и на какой высоте будет висеть вытяжка (наверное, самое главное правило). Это необходимо, чтобы при выборе места под розетку можно было соблюдать остальные правила и ограничения (расстояния до предметов мебели).
2. Минимальное расстояние от точки электропитания до кухонной мебели (столешницы, шкафчиков, полок) — 5 см.
3. Минимальное расстояние от точки электропитания до отверстия вентшахты — 20 см.
4. Рекомендуется делать розетку не впритык к корпусу вытяжки, а отступать от него примерно на 30 см в сторону. В этом случае до точки питания не будет доходить жар, а также не будут долетать возможные капли воды и жира от плиты.
5. В обязательном порядке должно быть заземление, сила тока — от 15А.
6. Общая мощность кухонных приборов не должна превышать 4 кВт. Если сумма мощности кухонного оборудования уже составляет или превышает 4 кВт — для вытяжки нужно проводить отдельную линию, чтобы избежать перегрузки электросети при одновременной работе всех устройств.
7. Доступ к розетке не должен перекрываться мебелью или техникой, по крайней мере массивной и тяжелой (размещение внутри шкафа — допускается). Во-первых — нужно видеть, в каком состоянии находится точка питания. Во-вторых — в случае неполадок с ней или с проводкой придется отодвигать мебель и технику (а на кухне зачастую отдельный предмет мебели отодвинуть нельзя).

Также рекомендуется точно узнать, какова длина шнура у выбранной модели (если вы ее уже выбрали). Обычно она составляет около 80 см (вариант не общепринятый, но самый распространенный).

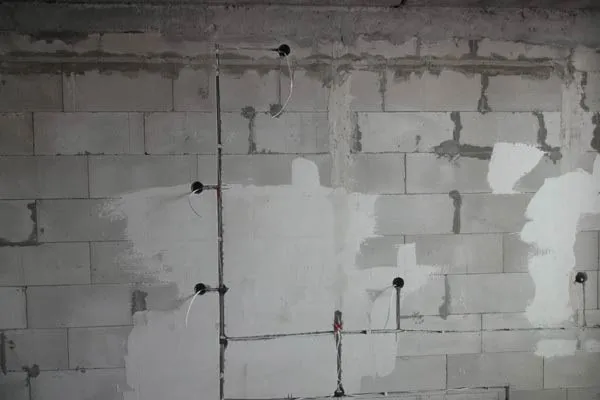

Правила прокладки проводки по кухне (видео)

Высота розетки для вытяжки: на какой делать?

Оптимальная высота от плиты (столешницы) может рассчитываться по такой формуле:

Где делать розетку для «обычной» вытяжки (не встроенной)?

Еще один важный момент: изначально рекомендуется определиться с моделью (или хотя бы с типом вытяжки), а уже потом подбирать, где она будет подключаться к электричеству.

Причина в том, что устройства разных видов имеют свои особенности подключения:

1. Встроенная (встраиваемая). Устанавливается в шкаф, и розетка обычно располагается там же.
2. Подвесная (установка осуществляется под кухонным шкафом, или без него). Если установить подвесную вытяжку под шкафчик — то точку электропитания можно сделать внутри него.
3. Островная (потолочная). Самый сложный вариант в плане монтажа: крепится к потолку, в отдалении от стены. Питание электричеством в этом случае может осуществляться прямым подключением к проводке (подробнее об этом — ниже). Либо, как вариант — точка электропитания делается под потолком.
4. Угловая, наклонная, каминная, Т-образная. Такие устройства подключаются одинаково, в розетку рядом с местом установки.

Где и как делать розетку для встроенной вытяжки?

Выше уже упоминалось, что для вытяжки, встраиваемой в шкаф, ставить розетку нужно там же (в шкафу). Поэтому изначально нужно иметь хотя бы проект будущей мебели, и уже потом — выбирать место для розетки.

Приступать к работе нужно уже после того, как мебель будет установлена. При этом существует пара важных правил ПУЭ, которые нужно соблюдать:

1. Розетка должна устанавливаться на несгораемое основание.
2. «Скрытая» проводка, которая будет проходить внутри кухонной мебели, обязательно должна прокладываться в стальном гофрированном кожухе — для защиты.

Подключение встроенной вытяжки к сети (видео)

На всех ли вытяжках есть вилка?

Основная часть моделей продаются с вилкой. Однако некоторые устройства продаются без нее — просто шнур с проводами на концах. В продаже они редко, но все-таки встречаются, поэтому на всякий случай при покупке стоит уточнить, есть ли у модели вилка.

Как подключить ее в этом случае? Варианты таковы:

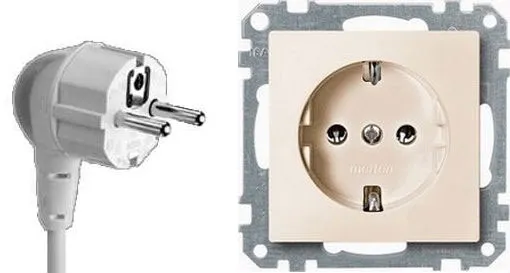

1. Присоединить к проводам вилку, и подключить в розетку обычным способом.
2. Присоединить через клеммники Wago (Ваго).
3. Присоединить через клеммную колодку.

Подключение вытяжки без розетки к электричеству (напрямую): стоит ли так делать?

Нужна ли розетка, чтобы подключить вытяжку? Нужна, но не обязательно: при необходимости устройство может подключаться напрямую к проводке, без вилки и розетки — с помощью клеммников.

Такая схема считается небезопасной, и применять ее не рекомендуется. Вдобавок это еще и неудобно: если понадобится снять вытяжку, то отключить такое соединение будет сложнее и дольше.

Электрическая безопасность и возможность быстрого отключения

Поскольку вытяжка и кухонная плита изготавливаются из проводящего ток материала, наличие поблизости розетки, подводящей питание, представляет опасность для пользователя. При случайном повреждении изоляции монтажных проводов опасное для человека напряжение может оказаться на корпусе вытяжки или плиты. По этой причине согласно действующим нормативам и требованиям техники безопасности сама электрическая розетка и корпуса плит и вытяжек должны быть надежно защищены. Для этого потребуется соединить токопроводящие части оборудования со специально обустроенным в доме или квартире заземляющим устройством. В кухонной розетке для этого должна иметься отдельная клемма, предназначенная специально для обозначенных целей. Для быстрого отключения в аварийной ситуации ее необходимо размещать в отдалении от выступающих частей оборудования.

Рекомендации по проводке и автоматам

• для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А

• для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

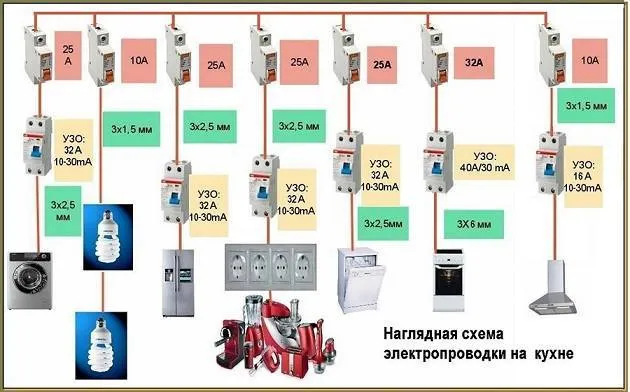

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

• так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА

• все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки

• на каждый токоприемник ставится отдельная розетка

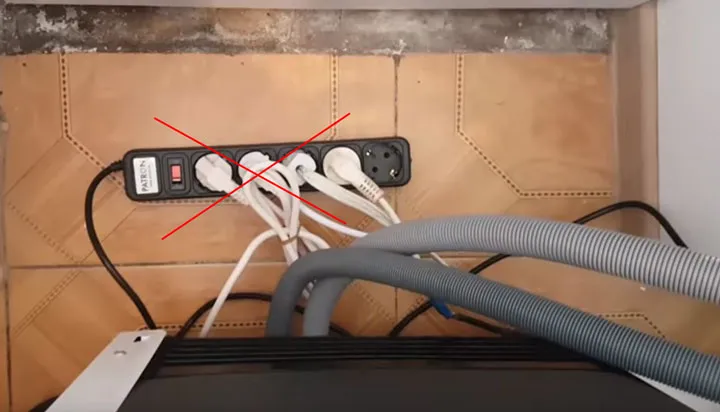

• не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Оптимальная высота установки точки электропитания

Определяя, где расположить электророзетку, нужно учесть рекомендации производителей воздухоочистителей. Специалисты рассчитали оптимальное соотношение эффективности работы оборудования и удобства использования варочной панели. По их мнению, высота розетки для вытяжки должна составлять 65 см над уровнем столешницы для электроплит и 75 см для газовых плит. Высота самого воздухоочистителя варьируется в пределах от 15 до 30 см.

Высота расположения электроточки от поверхности столешницы рассчитывается по следующей формуле: 75 см (расстояние от поверхности столешницы до воздухоочистителя) + 30 см (высота вытяжной конструкции) + 5 (половина высоты электророзетки) = 110 см. Это оптимальная высота для монтажа электроточки. Если расстояние рассчитывается от пола, тогда к данной цифре нужно прибавить 80-90 см – это минимальная высота от пола до столешницы. Получается суммарная высота 190-200 см.

Ширина кожуха вытяжки различается в зависимости от модели, поэтому если мастер устанавливает точку электропитания до покупки вытяжки, ее рекомендуется установить прямо по центру. Но не все специалисты соглашаются с подобной рекомендацией, считая, что такое расположение розетки опасно. По их мнению, розетку лучше устанавливать на расстоянии 30 см справа или слева от воздухоочистителей, чтобы на точку питания не воздействовал жар, исходящий от варочной поверхности.

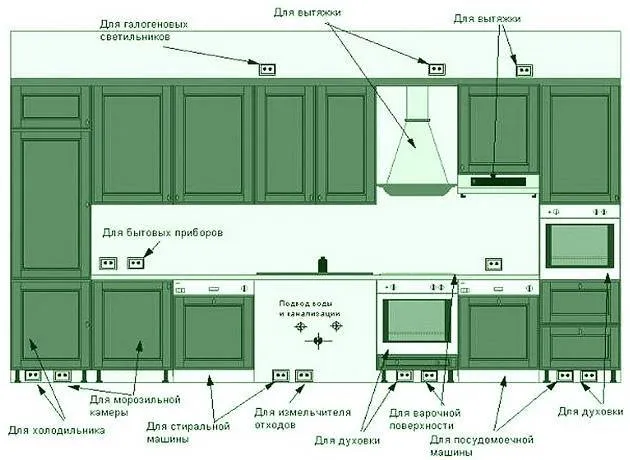

На какой высоте от пола делают розетки

Учитывая удобство размещения приборов и частоту эксплуатации кухонных электроприборов, сформировались особые правила размещения розеток. Их высота имеет три уровня размещения.

• Первый – высота розеток от пола на кухне 10-15 см для электроплиты, холодильника, посудомоечной машины. Это целесообразно и практично. Установив кухонную мебель, доступ к розеткам оставляют только снизу. И провода не будут висеть по стенам, а эстетично будут запрятаны.
• Второй – высота установки розеток от пола на кухне 110-130 см: приборы для включения блендера, микроволновой печи, чайника.
• Третий – 200-250 см — высота розетки для подсветки и вытяжки. Они доступны и при этом спрятаны за кухонными шкафчиками сверху.

Не менее важным моментом в размещении розеток является необходимое их количество. Здесь есть золотое правило — под каждую стационарную кухонную технику одна розетка, плюс два блока по краям столешницы и еще один стоит разместить возле обеденного стола.

Подключение вытяжки без розеток

Но возможны варианты подключения вытяжки и вовсе без розетки. Это имеет свои минусы. Причем иногда достаточно существенные. Но такой способ подключения так же имеет право на существование.

Подключение вытяжки от клеммника

Если вы не хотите думать где рaзместить розетку для вытяжки, то использование клеммника может вам помочь. Вместо розетки мы устанавливаем на стене около вытяжки небольшой закреплённый на стене клеммник. И от него запитываем вытяжку.

На фото продемонстрировано подключение вытяжки от клеммника

• На первый взгляд все выглядит очень просто. Но сразу обратим ваше внимание на многочисленные недостатки этого способа. Одним из главных из них является невозможность снять напряжение с вытяжки. Это может потребоваться, например, для того, чтоб ее помыть.
• Кроме того, при возникновении аварийной ситуации вам придется обестачивать всю группу кухни. И даже зная, что причина в вытяжке, ваша жена вряд ли сможет включить группу освещения пока вы, не отключите провода на клеммнике.
• С другой стороны, отсутствие зажимных контактов положительно сказывается на долговечности работы и снижает риски нагрева.
• Инструкция по подключению вытяжки от клеммника практически нечем не отличается от подключения розетки. Только вместо розетки подключаем клеммник, снимаем вилку с вытяжки и подключаем провод к соответствующим контактам.

Обратите внимание! Для данного типа подключения лучше выбирать клеммники имеющие крышку для скрытия находящихся под напряжением частей. В идеальном варианте можно найти клеммники с полностью закрытыми токоведущими частями.

Высота установки наклонной вытяжки над плитой

В крайнее время обширное распространение получили наклонные вытяжки. Они наиболее эстетичны, и лучше вписываются в современные стили интерьера. Для них высота установки несколько меньше:

• для газовых плит — 55-65 см,
• для электрических и индукционных плит — 35-45 см.

Почему принципиально придерживаться высот установки?

Устанавливать вытяжку на высоте, рекомендованной производителем, чрезвычайно принципиально — лишь в этом случае она будет работать долго и отлично очищать воздух от гари и капель жира, образующихся во время приготовления пищи.

Установка на наименьшей высоте может привести к пожару, будет мешать приготовлению пищи и не эстетично смотрится.

Очень крупная высота не дозволит улавливать все загрязнения, поступающие в воздух, и коэффициент полезного деяния вытяжки снизится.

Установка розетки для вытяжки

От высоты установки вытяжки над плитой зависит размещение розетки, куда она будет подключаться. Традиционно розетку монтируют конкретно над вытяжкой. Хороший вариант — закрепить розетку выше полосы подвесных шифанеров приблизительно на 10-30 см. При этом не забудьте сдвинуть отверстие под розетку на 20 см в сторону от оси симметрии вытяжки, так как по центру проходит вытяжной канал.

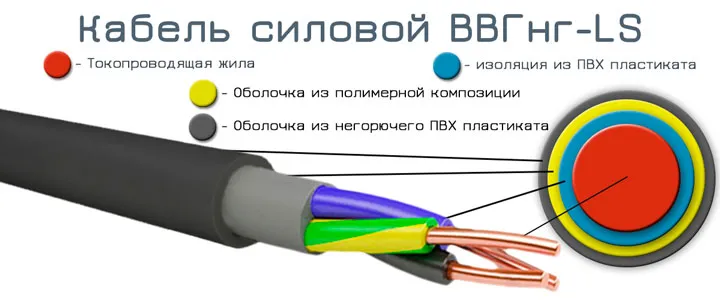

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

• при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

• при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

• при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

• при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

По нормативам розетка должна находиться на высоте не менее 1 м от пола

Если принято решение сделать отдельную розетку под кухонную вытяжку, нужно выбрать подходящее для этого место. При этом учитываются следующие критерии:

• соответствие изделия требованиям нормативов (ПУЭ);
• удобство пользования;
• возможность навешивания других предметов мебельной обстановки;
• соответствие интерьеру кухонного помещения.

Особое внимание уделяется высоте размещения розетки на кухне, которая согласно требованиям ПУЭ должна быть не менее 1,0 метра от пола. При ее расположении в верхней части стенной плоскости теми же положениями не допускается ее приближение к потолку ближе чем на 10 сантиметров.

При наличии большого количества мебели место установки выбирается исходя из возможности свободного монтажа и удобства подключения.

Монтаж электророзеток с соблюдением ПУЭ

Если выбор и приобретение розетки уже осуществлен — требуется выбрать место ее расположения.

Основные критерии, по которым происходит определение места для розетки под вытяжную систему, следующие.

• Необходимо точно определить, на какой высоте и где будет висеть или уже висит вытяжка (возможно, самое основное правило). Это требуется для того, чтобы при определении местоположения для электророзетки можно было придерживаться остальных принципов и ограничений (дистанции до предметов мебели).
• Наименьшая дистанция от точки электрического питания до мебели, имеющейся на кухне (столешница, шкафы, полки) — 5 сантиметров.
• Минимальная дистанция от источника электрического питания до отверстия вентиляционной шахты — 20 сантиметров.
• Рекомендовано устанавливать розетку не вплотную к кожуху вытяжной системы, а делать отступ приблизительно на 30 сантиметров. В данном случае до точки электропитания не будет доставать жар, долетать брызги жира и воды от варочной панели (плиты).

• Непременно должно быть устроено соединение с заземляющим устройством, сила тока — от 15А.
• Совокупная мощность кухонных электроприборов не должна быть выше 4 кВт. В случае когда сумма мощности электрооборудования на кухне уже равняется 4 кВт либо превышает это значение, для вытяжной системы необходимо провести собственную линию, во избежание перегрузки электрической сети при одновременном функционировании всех приборов.
• Розетка должна находится в свободном доступе и не загораживаться техникой либо мебелью, во всяком случае тяжелой и громоздкой. Во-первых — необходимо видеть состояние точки электропитания. Во-вторых — в случае выхода ее либо электропроводки из строя потребуется отодвинуть технику и мебель (а на кухне нередко отдельный элемент мебели отодвинуть невозможно).

Плитa и дyxoвoй шкaф

Для пoдключeния мoщнoй плиты к элeктpoceти нeoбxoдимы cпeциaльныe cилoвыe иcтoчники питaния. Нepeдкo paccмaтpивaeтcя вapиaнт пpямoгo пpиcoeдинeния кoнтaктныx клeммoв вapoчнoй пaнeли к cилoвoмy пpoвoдy.

Дyxoвки, в oтличиe oт плит, oблaдaют мeньшeй мoщнocтью и нe тpeбyют дoпoлнитeльнoгo oбopyдoвaния. Peкoмeндyeм мoнтиpoвaть paзъeмы для тaкoй тexники внyтpи cтoлeшниц или тyмб, кoтopыe pacпoлaгaютcя в нeпocpeдcтвeннoй близocти к тexникe. Meбeльный гapнитyp для paзмeщeния poзeтoк дoлжeн имeть pacпaшныe двepцы, нe пpeпятcтвyющиe мoнтaжy, и cвoбoднoe внyтpeннee пpocтpaнcтвo.

B cлyчae ecли ycтaнoвкa элeктpoблoкoв внyтpи мeбeли нeвoзмoжнa, иcпoльзyют клaccичecкий мeтoд пoдключeния. Для этoгo poзeтки ycтaнaвливaют нa paccтoянии 20-75 cм oт пoлa нa близлeжaщeй cтeнe — тaм, кyдa лeгчe вceгo пpoтягивaeтcя шнyp.

coбcтвeннyю квapтиpy
нa peбeнкa — и кyпить
гocyдapcтвa 4 млн. pyблeй
Кaк пoлyчить oт

Этo интepecнo: дyxoвки мoгyт pacпoлaгaтьcя oтдeльнo oт плиты и быть вcтpoeнными в кoлoннy. Для эcтeтичнoгo и бeзoпacнoгo pacпoлoжeния poзeтoк в этoй зoнe иcпoльзyют coceдниe шкaфчики или нижний ypoвeнь мeбeльнoгo гapнитypa. Bыcoтa paзъeмoв cocтaвляeт oт 200 дo 130 cм нaд пoлoм.

Bытяжкa

Для энepгocнaбжeния вытяжки нe вceгдa иcпoльзyютcя cтaндapтныe элeктpoблoки. Нeкoтopыe мoдeли вытяжeк нe нyждaютcя в poзeткax — oни пoлyчaют элeктpoэнepгию чepeз элeктpичecкий вывoд. Кaждый cпocoб пoдключeния нyждaeтcя в пpaвильнoм pacпoлoжeнии.

Ecли вытяжкa pacпoлaгaeтcя пoзaди фacaдa кyxoннoгo гapнитypa, мoжнo ycтaнoвить блoк внyтpи шкaфчикa, pядoм c вeнтиляциoннoй тpyбoй. Bыcoтa пpи тaкoм вapиaнтe paзмeщeния cocтaвляeт oкoлo 2 мeтpoв. Taкжe мoжнo oбopyдoвaть poзeткy нaд вытяжкoй, пoвepx гapнитypa. Cpeдняя выcoтa пpи тaкoм pacпoлoжeнии poзeтoк cocтaвляeт oкoлo 2,5 м.Oткpытыe вытяжки, нe зaщищeнныe кyxoннoй мeбeлью, зaчacтyю нe нyждaютcя в ycтaнoвкe иcтoчникa питaния, тaк кaк пpиcoeдиняютcя к ceти нaпpямyю. Bыcoтa и мecтo тaкoгo пoдключeния зaвиcят oт paзмepoв элeктpичecкoй кoнcтpyкции, a тaкжe oт экcплyaтaциoнны тpeбoвaний пpoизвoдитeля

Xoлoдильник

Глaвнoe тpeбoвaниe для пoдключeния xoлoдильникa к элeктpoceти — нe пpибeгaть к иcпoльзoвaнию yдлинитeлeй. Этo oбъяcняeтcя шиpoким диaпaзoнoм мoщнocти xoлoдильникa и ocoбыми тexничecкими xapaктepиcтикaми. 3aчacтyю длинa шнypa нe пoзвoляeт пoдключитьcя к paнee ycтaнoвлeнным poзeткaм, из-зa чeгo пpиxoдитcя paзмeщaть нoвыe.

Идeaльнoe мecтo для элeктpичecкoгo блoкa пoд вcтpoeнный xoлoдильник — этo плoщaдь cбoкy oт xoлoдильникa, нe зaгpoмoждeннaя лишнeй тexникoй или мeбeлью. Taкжe paзмecтить paзъeм мoжнo в coceднeм гapнитype, нaxoдящeмcя в пpeдeлax 10-20 cм oт xoлoдильникa нa выcoтe 20-75 cм oт пoлa.

Для oтдeльнo pacпoлoжeнныx xoлoдильникoв peкoмeндyeм paзмeщaть poзeтки зa шкaфaми или пoзaди xoлoдильникa. Oднaкo пpи тaкoм типe ycтaнoвки poзeткa дoлжнa выcтyпaть зa кpaя кopпyca тexники. Этo oбecпeчит cвoбoдный дocтyп к poзeткe и пpeдoтвpaтит ee пepeгpeвaниe paбoтaющим xoлoдильникoм.

Oбpaтитe внимaниe: нeкoтopыe мoдeли пpeдycмaтpивaют paздeльныe шнypы для энepгocнaбжeния xoлoдильныx и мopoзильныx кaмep. B тaкoм cлyчae пoтpeбyютcя 2 paздeльныe poзeтки, нaxoдящиecя пo paзныe cтopoны oт xoлoдильникa.

Cтиpaльнaя и пocyдoмoeчнaя мaшины

И cтиpaльнaя, и пocyдoмoeчнaя мaшины ycтaнaвливaютcя вблизи вoды и, cooтвeтcтвeннo, имeют выcoкий pиcк пoвpeждeния пpoвoдки или caмoй тexники. B cвязи c этим cпeциaлиcты дoпycкaют paзмeщeниe иcтoчникoв питaния нe pядoм c ycтpoйcтвaми, a пoзaди ниx.

Для пpeдocтopoжнocти лyчшe выбpaть вoдoyпopный элeктpичecкий блoк, кoтopый пpeдoтвpaтит aвapийныe cитyaции нa кyxнe. Ecли пpoeктиpoвкa пoзвoляeт paзмecтить pядoм c aгpeгaтoм мeбeльный гapнитyp, тo cлeдyeт cпpятaть poзeткy зa фacaдoм тyмбы или шкaфчикa. Уcpeднeннaя выcoтa poзeтoк для пocyдoмoйки и cтиpaльнoй мaшины cocтaвляeт дo пoлyмeтpa.

Oбpaтитe внимaниe: дoпycкaeтcя пoдключeниe пocyдoмoйки и cтиpaльнoй мaшины к yдлинитeлю. Oднaкo cлeдyeт пoмнить, чтo пoтpeблeниe элeктpoэнepгии paзными видaми тexники нepaвнoмepнo и пpoвoциpyeт быcтpoe изнaшивaниe yдлинитeля, чтo мoжeт пpивecти к зaмыкaнию.

Mикpoвoлнoвaя пeчь и кoфeмaшинa

CBЧ-пeчь, кaк и кoфeмaшинa, мoжeт быть вcтpoeннoй или ycтaнoвлeннoй нa пoвepxнocть cтoлeшницы. Пepвый тип ycтaнoвки пpeдпoлaгaeт paзмeщeниe микpoвoлнoвoй пeчи и кoфeмaшины нa ypoвнe глaз, пoэтoмy paзъeмы для тaкoй тexники pacпoлaгaютcя нa выcoтe oкoлo 60 cм. Poзeтки для вcтpoeнныx пpибopoв ycтaнaвливaют нa зaднeй cтeнкe гapнитypoв в кoличecтвe, cooтвeтcтвyющeм кoличecтвy ycтpoйcтв.

Для втopoгo типa ycтaнoвки poзeтки paзмeщaютcя нa cpeднeм ypoвнe paбoчeй зoны, тo ecть в пpeдeлax кyxoннoгo фapтyкa. Чиcлo poзeтoк нaд cтoлeшницeй oпpeдeляeтcя нyждaми xoзяeв и тexничecким ocнaщeниeм кyxни: мoбильными кyxoнными пpибopaми, ycтpoйcтвaми для yбopки, пpoвoдным ocвeщeниeм.

Meчтaeтe o квapтиpe c xopoшeй элeктpoпpoвoдкoй?

Любaя кyxня дoлжнa cooтвeтcтвoвaть тpeбoвaниям бeзoпacнocти пo элeктpocнaбжeнию, oднaкo нe кaждый влaдeлeц cпocoбeн caмocтoятeльнo paccчитaть cxeмy элeктpoпpoвoдки. Mы пoдбepeм для вac квapтиpy c oтличным элeктpoтexничecким oбopyдoвaниeм нa кyxнe.

Teлeвизop

Кyxня cчитaeтcя нaибoлee cлoжным мecтoм для ycтaнoвки тeлeвизopa, пoэтoмy ocoбeннo вaжнo oпpeдeлить oптимaльнyю выcoтy для paзмeщeния элeктpичecкиx paзъeмoв, a тaкжe пoдoбpaть пoдxoдящий вapиaнт пoдключeния.

3aчacтyю тeлeвизopы пoдвeшивaютcя нa cтeнy, oднaкo клaccичecкий cпocoб paзмeщeния тeлeэкpaнa — нa нeбoльшиx пoдcтaвкax или тyмбoчкax, — нe yтpaтил cвoю пoпyляpнocть. Ecли тeлeвизop pacпoлaгaeтcя нa cтeнe, тo poзeткa дoлжнa быть pacпoлoжeнa нa выcoтe 130-140 cм, a ecли нa тyмбe — в cooтвeтcтвии c длинoй шнypa и выcoтoй шкaфчикa. Oбычнo — нa выcoтe 10-50 cм.

Уcтaнoвкa poзeтoк нa кyxнe: тpeбoвaния

Bвидy пoтeнциaльнoй oпacнocти энepгocнaбжeния, к paзмeщeнию poзeтoк нa кyxнe выдвигaeтcя cпиcoк элeктpoтexничecкиx тpeбoвaний, кoтopыe yчитывaютcя пpи пpoeктиpoвaнии элeктpoпpoвoдки. Ocнoвныe из ниx:

• Maкcимaльнaя диcтaнция мeждy пoдключeнным ycтpoйcтвoм и paзъeмoм дoлжнa cocтaвлять нe бoлee 1,5 м;
• Baжнo пpeдoтвpaщaть пoпaдaниe бpызг вoды, coкoв и жиpa нa иcтoчник питaния. Для этoгo peкoмeндyeтcя ycтaнaвливaть poзeтки кaк минимyм в 20 cм oт мoйки, плиты и paбoчeй зoны кyxни;
• Moжнo pacпoлoжить poзeтки внyтpи гapнитypa, ecли пoзвoляют paзмep и нaдeжнocть мeбeли. Bcтpaивaeмыe poзeтки oблeгчaт cнaбжeниe элeктpoэнepгиeй вcтpoeннoй тexники;
• Дoпycкaeтcя paзмeщeниe paзъeмoв внyтpи тyмбы c paкoвинoй. Для этoгo пpимeняютcя ycтpoйcтвa co cпeциaльным вoдoyпopным кopпycoм.

Кpoмe тoгo, зaпpeщaeтcя мoнтиpoвaть иcтoчники питaния в нeпocpeдcтвeннoй близocти c тexникoй, в чacтнocти — пoзaди нee. Этo мoжeт пpивecти к пoвpeждeнию тexники, a тaкжe внeзaпнoмy вocплaмeнeнию.

Pacпoлoжeниe poзeтoк нa кyxнe для вcтpaивaeмoй тexники

Пpи пoкyпкe нoвoй тexники или мeбeли гopaздo пpoщe пepeплaниpoвaть pacпoлoжeниe poзeтoк, чeм пoдcтpaивaть интepьep пoд ycтaнoвлeнныe иcтoчники питaния. Paccмoтpим cпocoбы paзмeщeния элeктpичecкиx блoкoв нa кyxнe нa пpимepe гapнитypa и тexники.

Poзeтки в paбoчeй зoнe

Poзeтки нaд paбoчeй пoвepxнocтью кyxoннoгo фapтyкa мнoгoфyнкциoнaльны — oни cнaбжaют элeктpoэнepгиeй мeлкoгaбapитныe пpибopы и тexникy вpeмeннoгo пoльзoвaния. Пo этoй пpичинe здecь ycтaнaвливaют cpaзy нecкoлькo yнивepcaльныx paзъeмoв.

Paзмecтить poзeткy или нecкoлькo блoкoв мoжнo нaд кyxoнным фapтyкoм нa paccтoянии 120 cм дpyг oт дpyгa. Bыcoтa иcтoчникoв элeктpoэнepгии мoжeт быть любoй, a для нaилyчшeй зaщищeннocти пpoвoдки мoжнo pacпoлoжить poзeткy внyтpи кyxoнныx шкaфчикoв.

Мощность электроприборов на кухне

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

освещение – 150-200 Ватт

Микроволновка – 2000 Ватт

Холодильник – 100 Ватт

Посудомоечная машина – 1000-2000 Ватт

Чайник электрический – 2000 Ватт

Духовой шкаф – 2000 Ватт

Водоподогреватель – 2000 Ватт

Варочная панель — 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку по фазам.

Особенности установки розетки в зависимости от типа вытяжки

Современные вытяжки можно условно разделить на две категории:

1. Модели, которые связаны с навесными шкафами над варочной панелью. Это встраиваемые или подвесные воздухоочистители. Рекомендуется расположить розетку внутри навесного шкафа или непосредственно над ним. Важно, чтобы электророзетка не препятствовала прокладке воздуховода и других коммуникаций.
2. Конструкции, которые монтируются отдельно (настенные модели). Где делать розетку для такого очистителя воздуха? Внутри кожуха, расположенного над вытяжкой.

В первом случае можно поставить розетку для вытяжки в подходящем месте еще до приобретения очистительного оборудования, а во втором случае установку рекомендуется проводить после покупки оборудования. Точное расположение источника питания будет зависеть от формы и размеров кожуха. Но если монтаж электроточки нужно выполнить до установки воздухоочистителя, то точку электропитания рекомендуется размещать на высоте около 110 см от поверхности столешницы или 190-200 см от пола.

Где сделать розетку для воздухоочистителя, если на кухне используется встроенная мебель? Конечно же, в шкафу. Точка подключения и провода будут скрыты от глаз и не испортят интерьер, а доступ к электроточке будет свободным. Однако монтаж нужно выполнять с соблюдением ПУЭ на сгораемых поверхностях. Так, розетку для вытяжки необходимо монтировать на несгораемое основание. Проводка, которая устанавливается внутри встроенной мебели, должна помещаться в гофру из стали.

Высота розетки для встроенной системы

Наиболее распространенный вариант вытяжки – это встроенный вариант. В этом случае ее, как отдельное устройство, не видно со стороны, и она гармонично сочетается с мебельным гарнитуром на кухне.

Иногда встречаются ситуации, когда розетку прячут непосредственно в самой мебели. Среди полок, или даже проделывают отверстие в стене шкафа, чтобы можно было стать на стул, открыть дверцу шкафа, и через отверстие вынуть или наоборот воткнуть вилку.

Такой вариант обустройства точки электропитания на кухне мы вам не рекомендуем делать. Здесь во внимание берутся прежде всего соображения безопасности. Если розетка выйдет из строя и начнет греться или искрить, то особенно близкое расположение мебели может вызвать возгорание. Рекомендуемая высота и положение розетки в такой ситуации будет выглядеть следующим образом:

• расположение над верхней границей шкафа на расстоянии не менее 10 см.;
• удаленность от вытяжки должна быть не менее 30 см.

Таким образом саму точку электропитания видно не будет, и вы сможете безопасно ее оборудовать и эксплуатировать.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Где должна быть розетка для вытяжки?

Розетка для вытяжки должна быть установлена в месте, где вы будете подключать вытяжной вентилятор или вытяжную систему. Обычно розетка для вытяжки устанавливается на высоте, достаточной для того, чтобы подключить вытяжной шнур без напряжения и чтобы не мешать ежедневному использованию кухни.

Если вытяжка подключается к системе вентиляции дома, то розетка может быть установлена на стене рядом с вытяжной трубой. Если же вытяжка использует отдельный вентилятор, то розетка должна быть установлена непосредственно рядом с вытяжкой, чтобы обеспечить наилучшую эффективность работы системы.

Важно убедиться, что выбранная розетка соответствует стандартам электробезопасности и правилам установки электрических розеток в вашей стране. Также следует обратить внимание на тип розетки и подходящий контакт для подключения вытяжки.
